ГОСТ 20184-81

Основные нормы взаимозаменяемости. Передачи червячные цилиндрические мелкомодульные. Исходный червяк и исходный производящий червяк

действующий Настоящий стандарт распространяется на цилиндрические червячные мелкомодульные передачи с архимедовыми червяками ZA, эвольвентными червяками ZI, червяками с прямолинейным профилем витка ZN1, червяками и прямолинейным профилем впадины ZN2, червяками, образованными конусом ZK1 и ZK2, и устанавливает исходный червяк и исходный производящий червяк и радиальные зазоры червячной передачи с модулем от 0,1 до менее 1 мм и с углом подъема менее 26,5650 град.
Настоящий стандарт также распространяется на передачи, состоящие из цилиндрического червяка и цилиндрического прямо- или косозубого зубчатого колеса (рейки) с исходным контуром по ГОСТ 9587-81

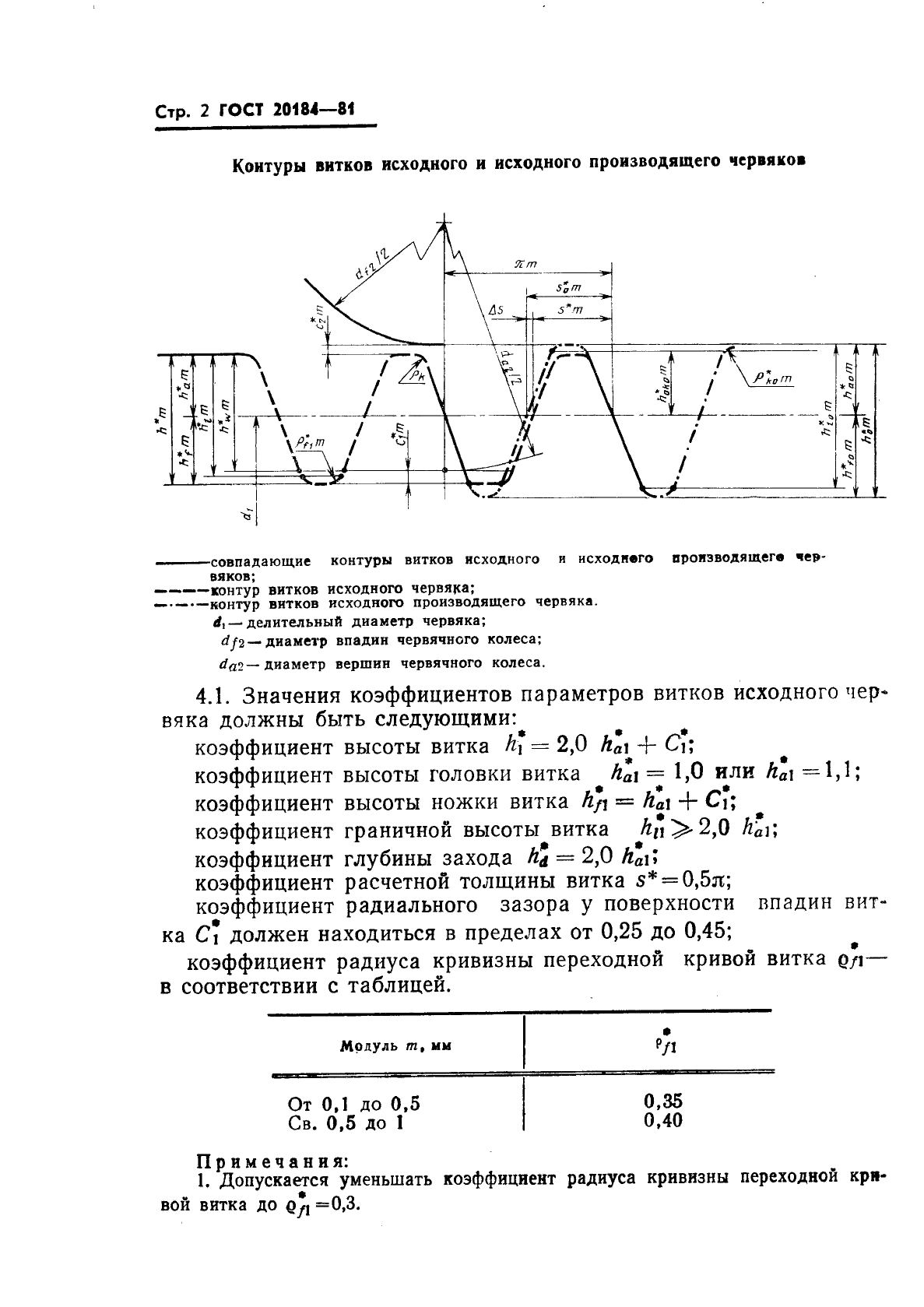

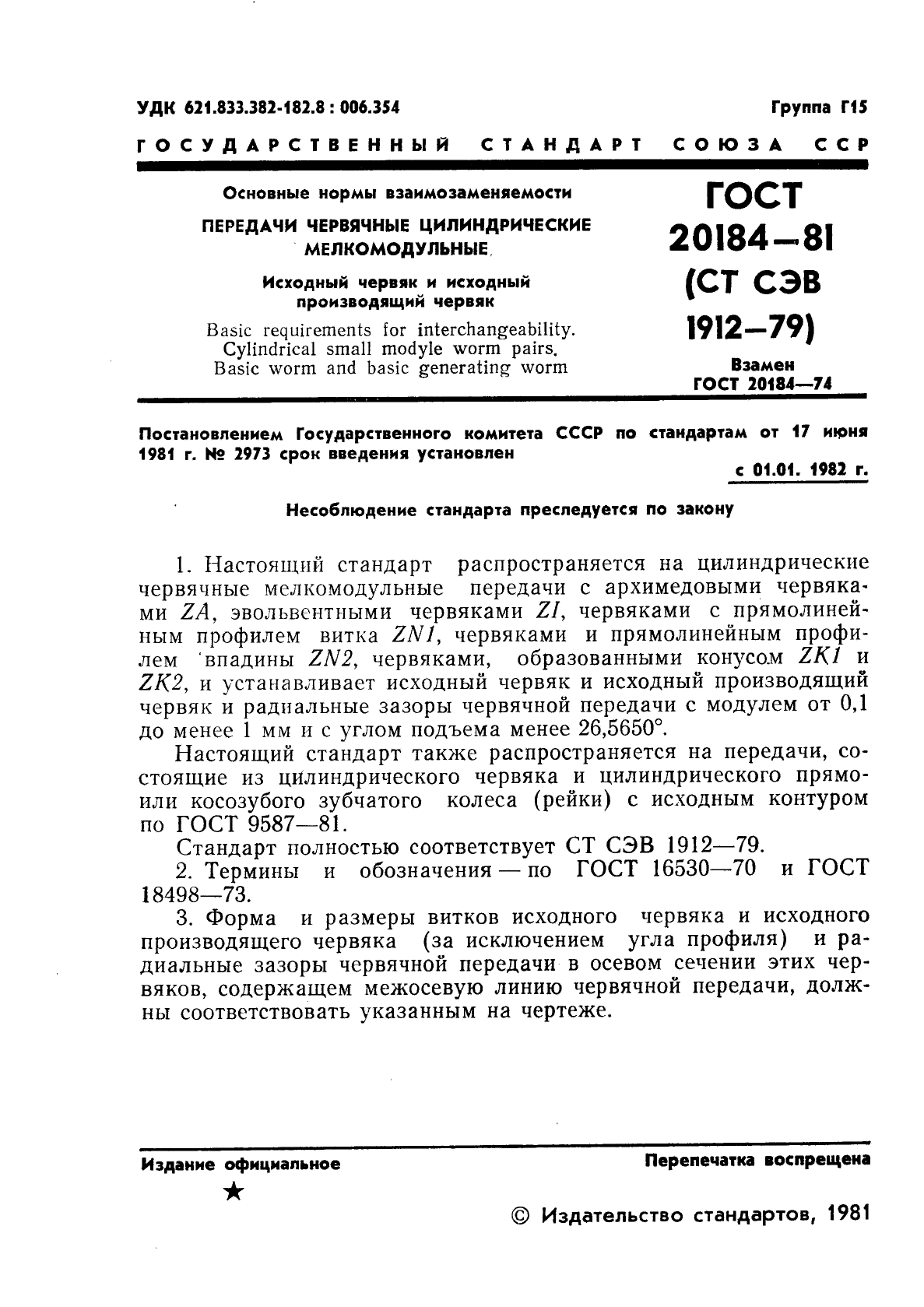

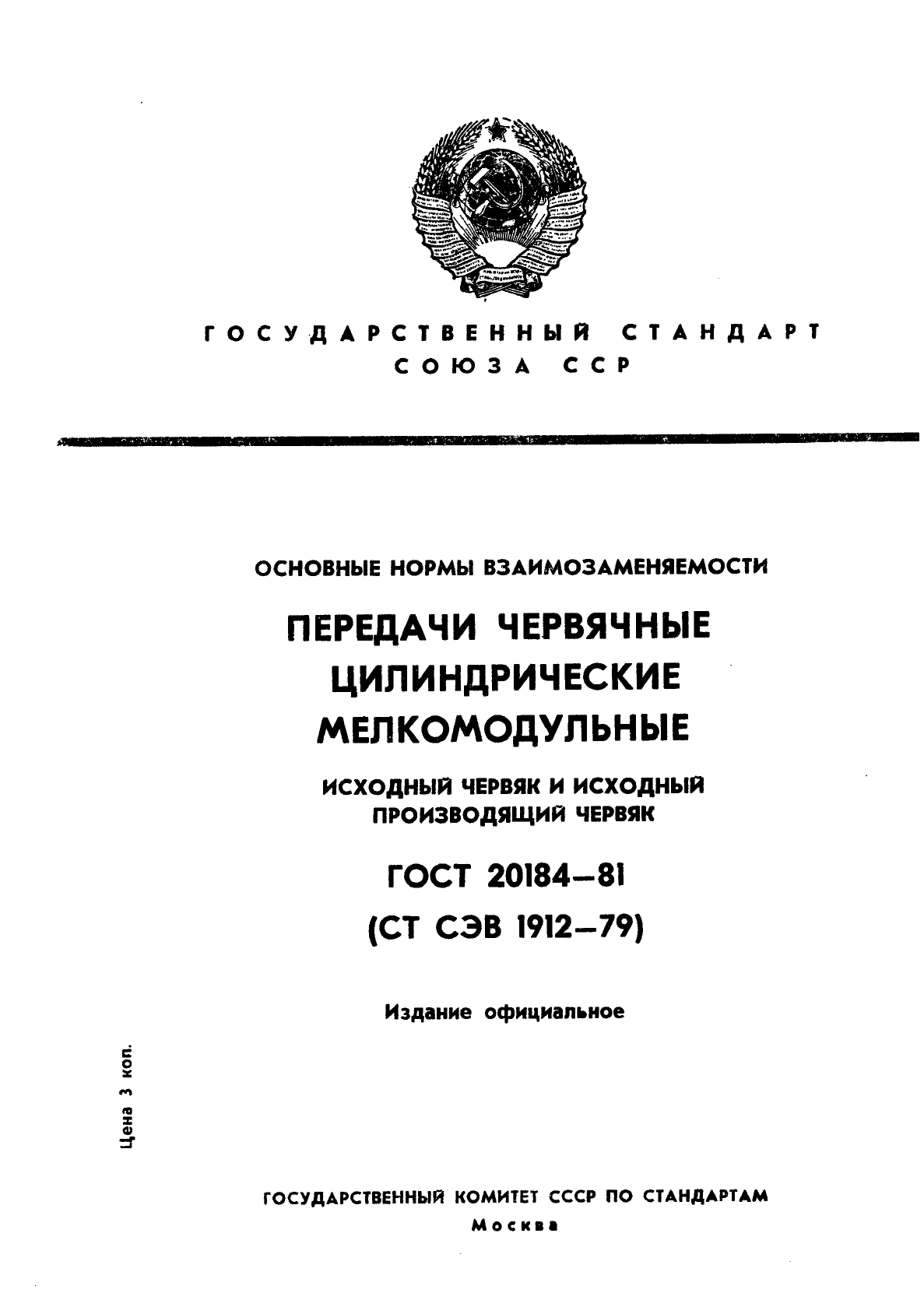

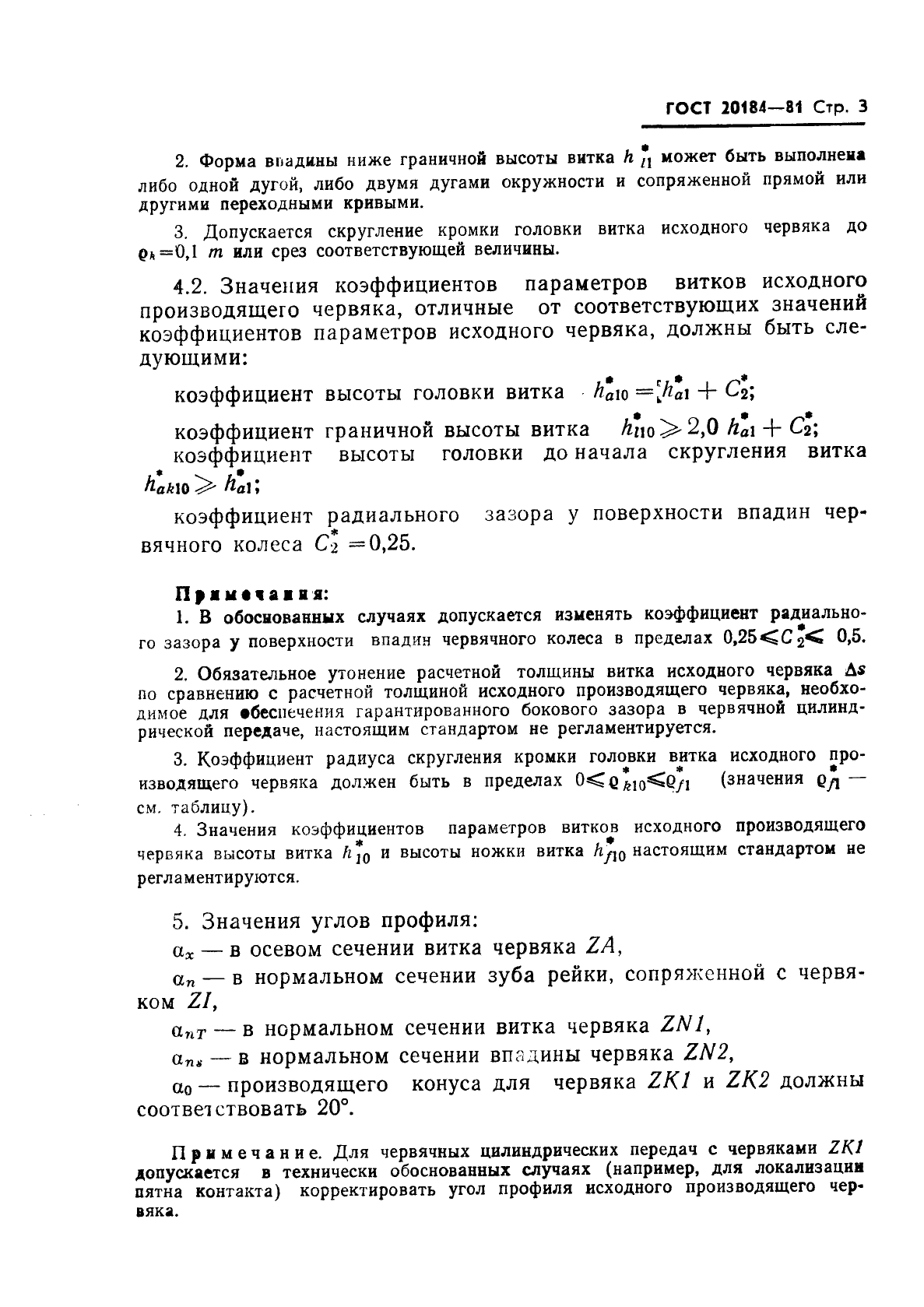

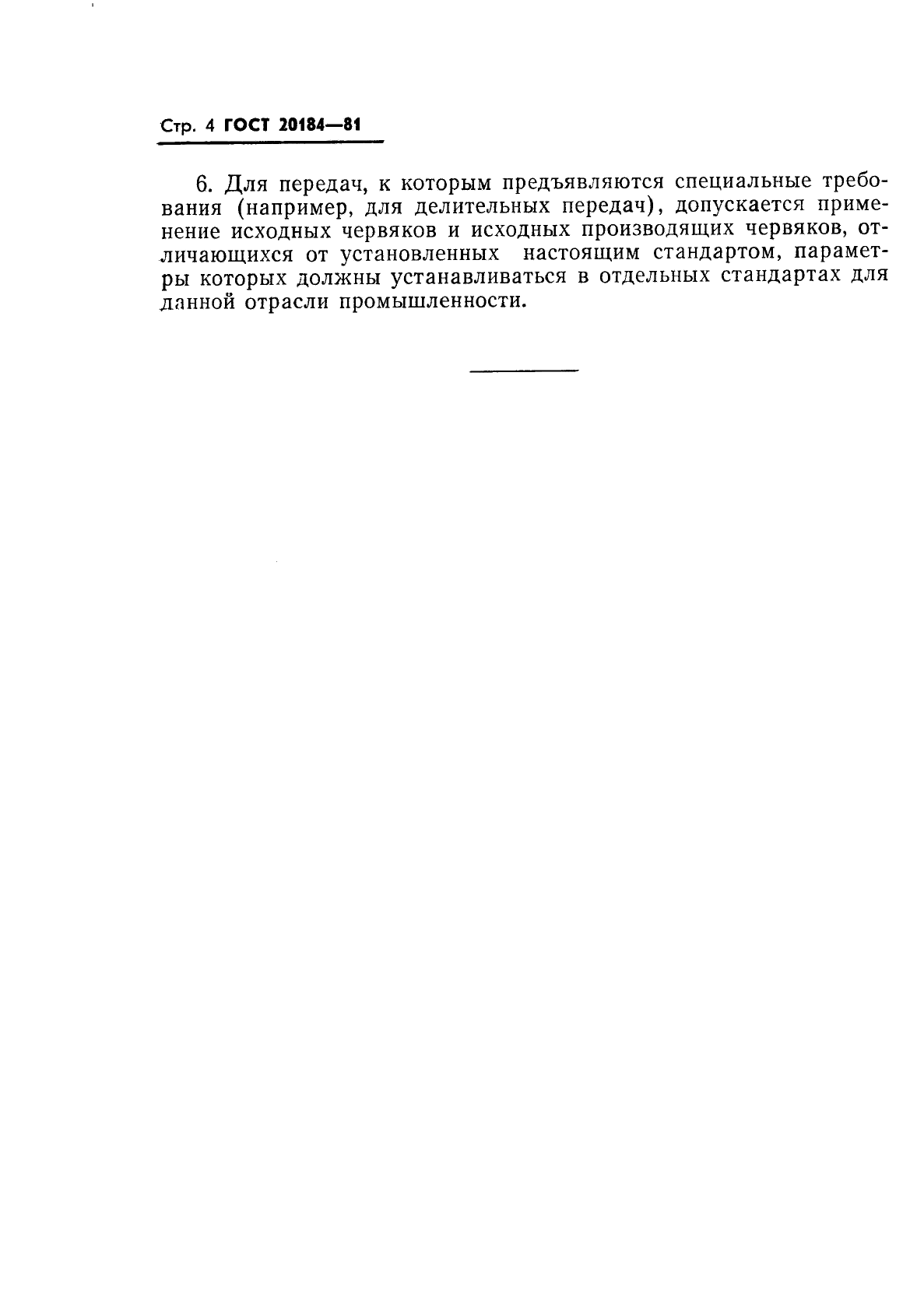

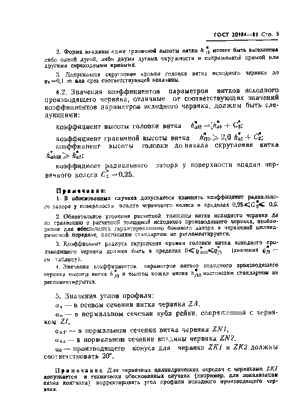

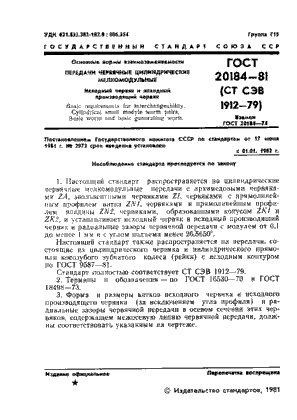

Текст ГОСТ 20184-81



Другие ГОСТы

ГОСТ 10242-81 Основные нормы взаимозаменяемости. Передачи зубчатые реечные. Допуски
ГОСТ 9178-81 Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические мелкомодульные. Допуски
ГОСТ 13755-2015 Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические эвольвентные. Исходные контуры
ГОСТ 13755-81 Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические эвольвентные. Исходный контур
ГОСТ Р 50531-93 Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические эвольвентные. Исходный контур высоконапряженных передач
ГОСТ 1643-81 Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические. Допуски
ГОСТ 9774-81 Основные нормы взаимозаменяемости. Передачи червячные цилиндрические мелкомодульные. Допуски
ГОСТ 16967-81 Основные нормы взаимозаменяемости. Резьба метрическая для приборостроения. Диаметры и шаги
ГОСТ 9000-81 Основные нормы взаимозаменяемости. Резьба метрическая для диаметров менее 1 мм. Допуски
ГОСТ 11709-81 Основные нормы взаимозаменяемости. Резьба метрическая для деталей из пластмасс
ГОСТ 9909-81 Основные нормы взаимозаменяемости. Резьба коническая вентилей и баллонов для газов
ГОСТ 25670-83 Основные нормы взаимозаменяемости. Предельные отклонения размеров с неуказанными допусками
ГОСТ 19036-81 Основные нормы взаимозаменяемости. Передачи червячные цилиндрические. Исходный червяк и исходный производящий червяк
ГОСТ 3675-81 Основные нормы взаимозаменяемости. Передачи червячные цилиндрические. Допуски

Дополнительная информация

Английское название
Введен в действие01.01.1982
ВзаменГОСТ 20184-74
Дата издания31.08.1981
