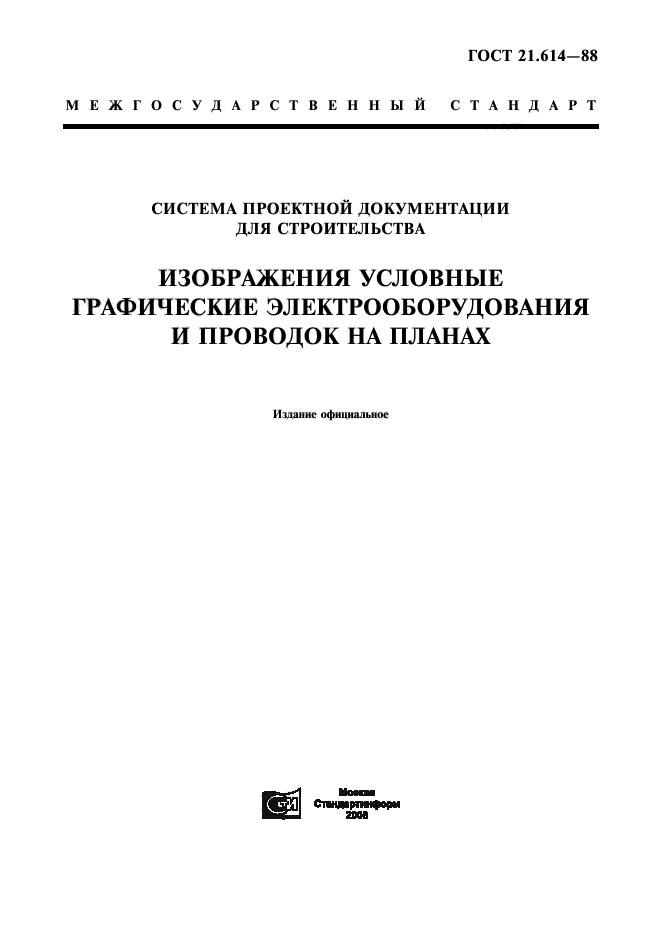

ГОСТ 21.614-88

Система проектной документации для строительства. Изображения условные графические электрооборудования и проводок на планах

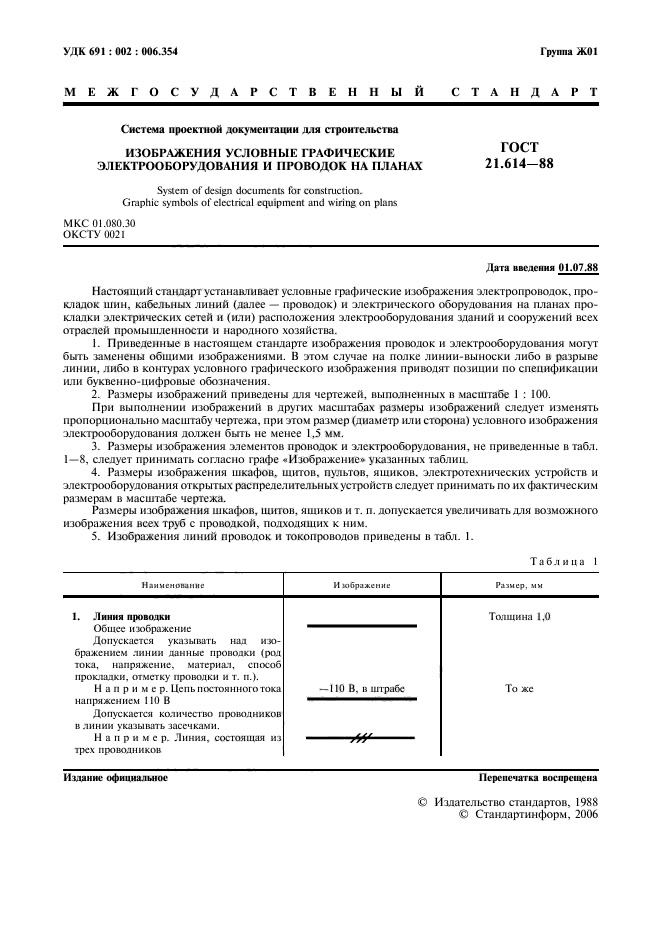

заменён Настоящий стандарт устанавливает условные графические изображения электропроводок, прокладок шин, кабельных линий и электрического оборудования на планах прокладки электрических сетей и (или) расположения электрооборудования зданий и сооружений всех отраслей промышленности и народного хозяйства

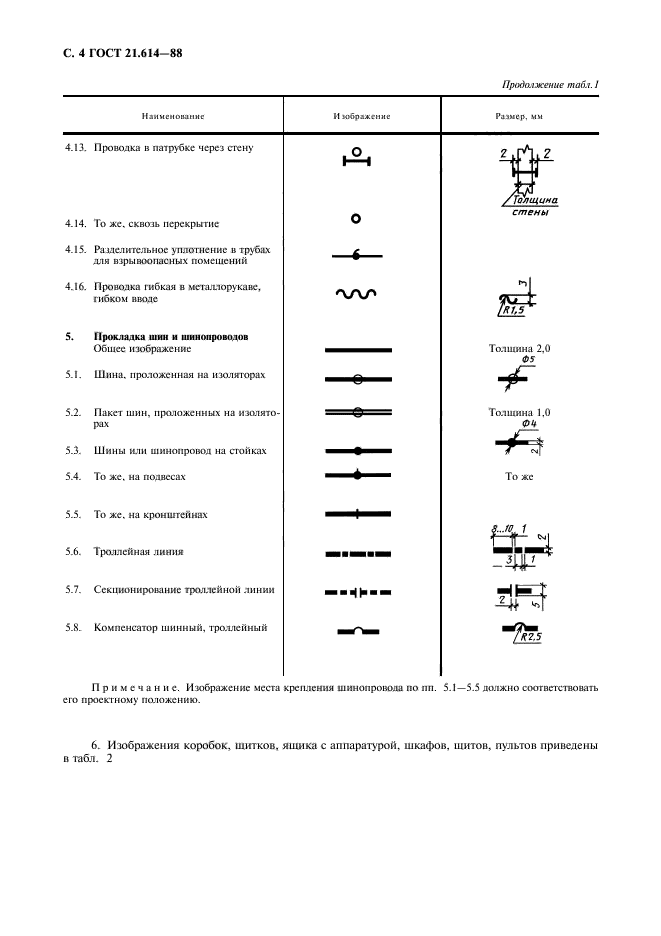

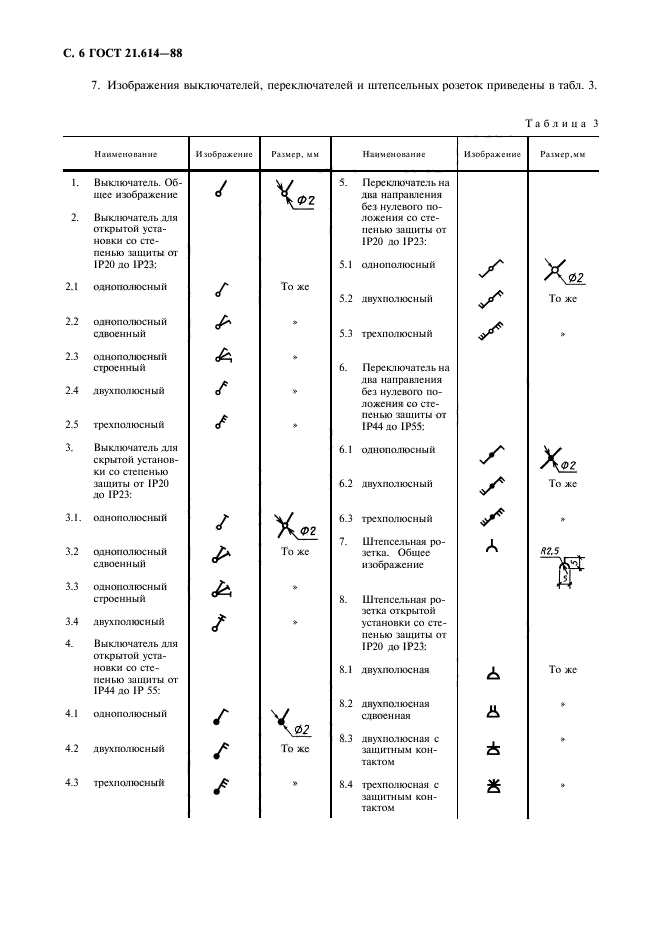

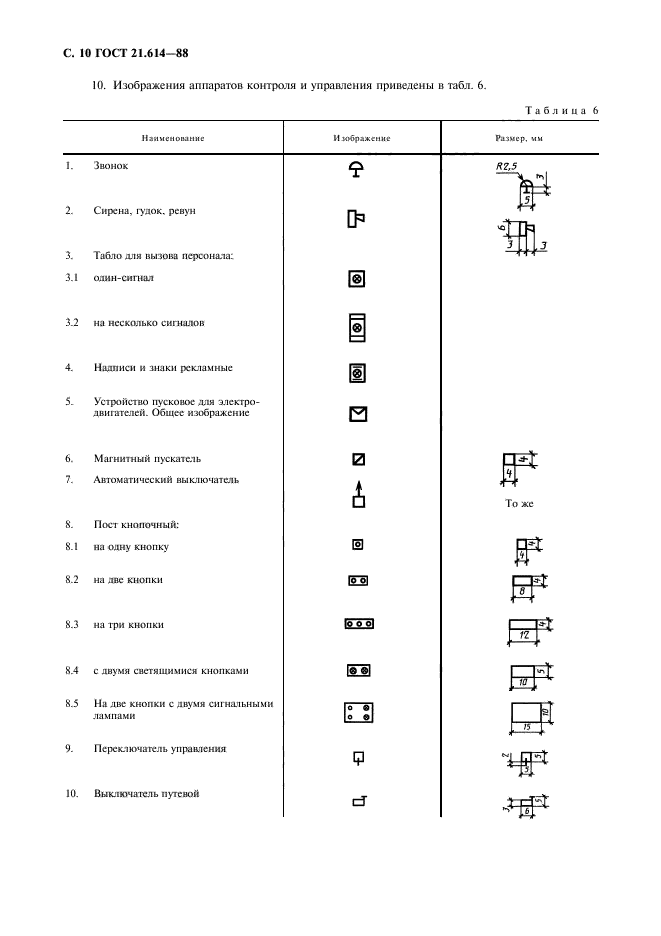

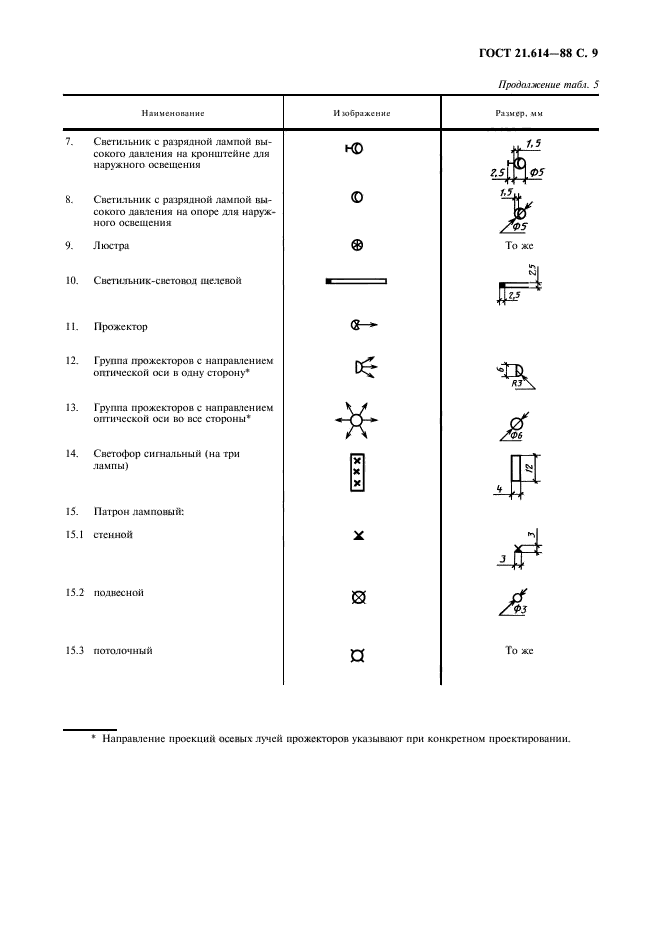

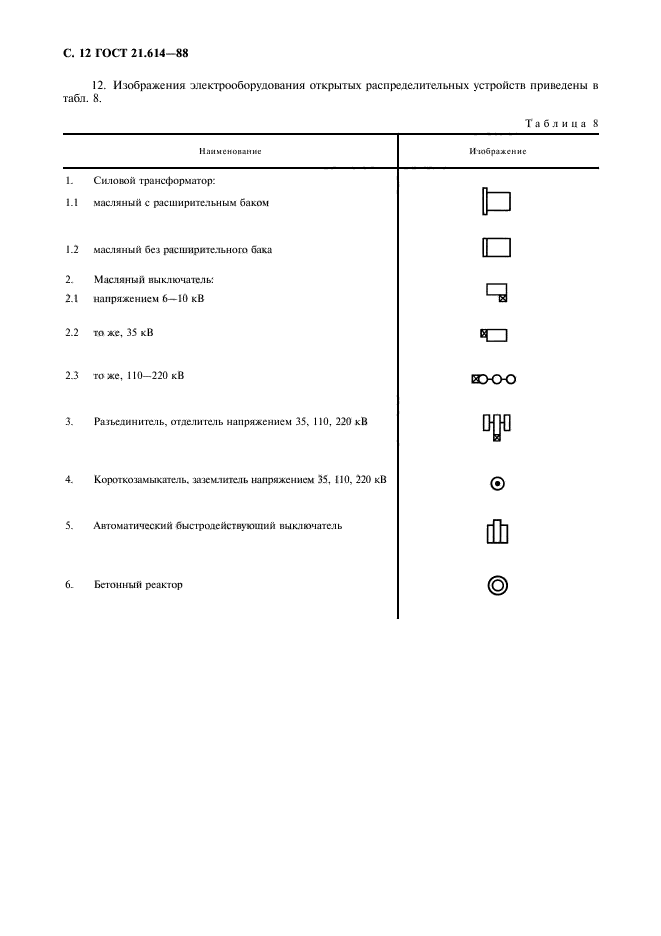

Текст ГОСТ 21.614-88
