ГОСТ 1516.3-96

Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции

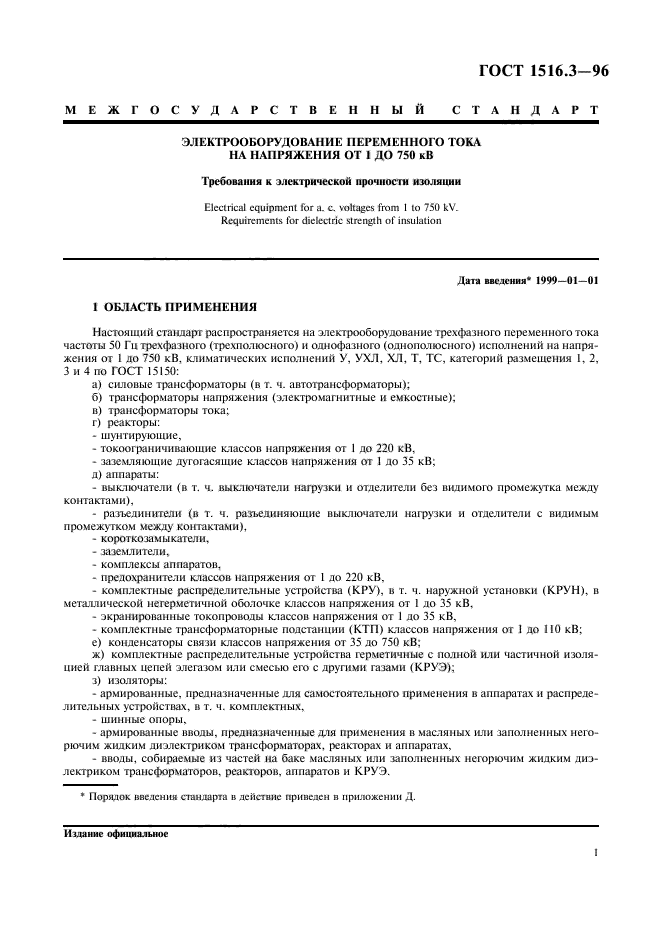

действующий Настоящий стандарт распространяется на электрооборудование трехфазного переменного тока частоты 50 Гц трехфазного (трехполюсного) и однофазного (однополюсного) исполнений на напряжения от 1 до 750 кВ, климатических исполнений У, УХЛ, ХЛ, Т, ТС, категорий размещения 1, 2, 3 и 4 по ГОСТ 15150:
а) силовые трансформаторы (в т.ч. автотрансформаторы);
б) трансформаторы напряжения (электромагнитные и емкостные);
в) трансформаторы тока;
г) реакторы: шунтирующие, токоограничивающие классов напряжения от 1 до 220 кВ, заземляющие дугогасящие классов напряжения от 1 до 35 кВ;
д) аппараты: выключатели (в т.ч. выключатели нагрузки и отделители без видимого промежутка между контактами), разъединители (в т.ч. разъединяющие выключатели нагрузки и отделители с видимым промежутком между контактами), короткозамыкатели, заземлители, комплексы аппаратов, предохранители классов напряжения от 1 до 220 кВ, комплектные распределительные устройства, в т.ч. наружной установки, в металлической негерметичной оболочке классов напряжения от 1 до 35 кВ, экранированные токопроводы классов напряжения от 1 до 35 кВ, комплектные трансформаторные подстанции классов напряжения от 1 до 110 кВ;
е) конденсаторы связи классов напряжения от 35 до 750 кВ;
ж) комплектные распределительные устройства герметичные с полной или частичной изоляцией главных цепей элегазом или смесью его с другими газами (КРУЭ);
з) изоляторы: армированные, предназначенные для самостоятельного применения в аппаратах и распределительных устройствах, в т.ч. комплектных; шинные опоры; армированные вводы, предназначенные для применения в масляных или заполненных негорючим жидким диэлектриком трансформаторах, реакторах и аппаратах; вводы, собираемые из частей на баке масляных или заполенных негорючим жидким диэлектриком трансформаторов, реакторов, аппаратов и КРУЭ.

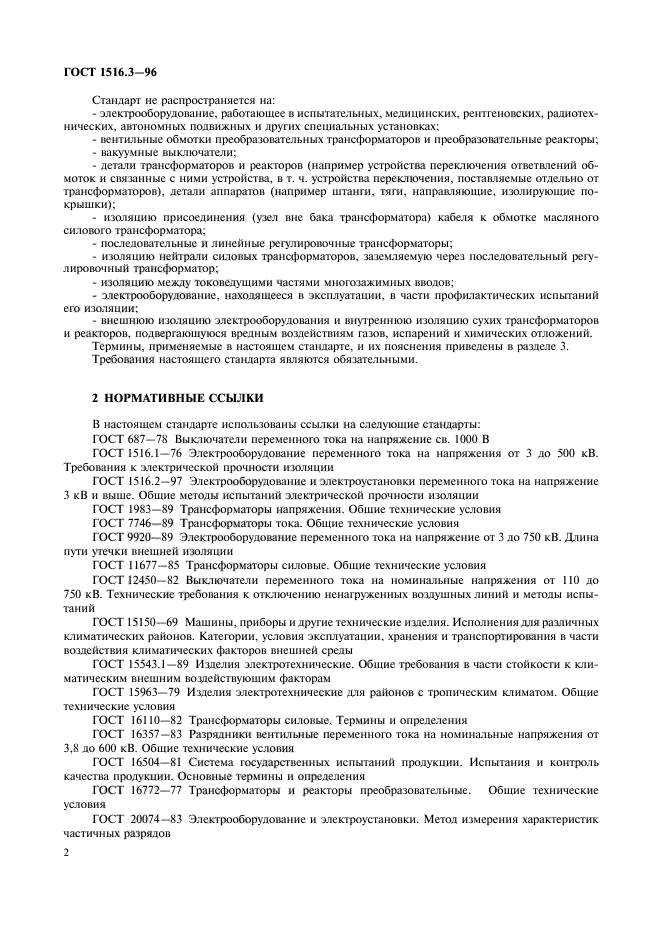

Стандарт не распространяется на:
электрооборудование, работающее в испытательных, медицинских рентгеновских, радиотехнических, автономных подвижных и других специальных установках; вентильные обмотки преобразовательных трансформаторов и преобразовательные реакторы; вакуумные выключатели; детали трансформаторов и реакторов (например, устройства переключения ответвлений обмоток и связанные с ними устройства, в том числе устройства переключения, поставляемые отдельно от трансформаторов), детали аппаратов (например, штанги, тяги, направляющие, изолирующие покрышки); изоляцию присоединения (узел вне бака трансформатора) кабеля к обмотке масляного силового трансформатора; последовательные и линейные регулировочные трансформаторы; изоляцию нейтрали силовых трансформаторов, заземляемую через последовательный регулировочный трансформатор; изоляцию между токоведущими частями многозажимных вводов; электрооборудование, находящееся в экслуатации, в части профилактических испытаний его изоляции; внешнюю изоляцию электрооборудования и внутреннюю изоляцию сухих трансформаторов и реакторов, подвергающуюся вредным воздействиям газов, испарений и химических отложений

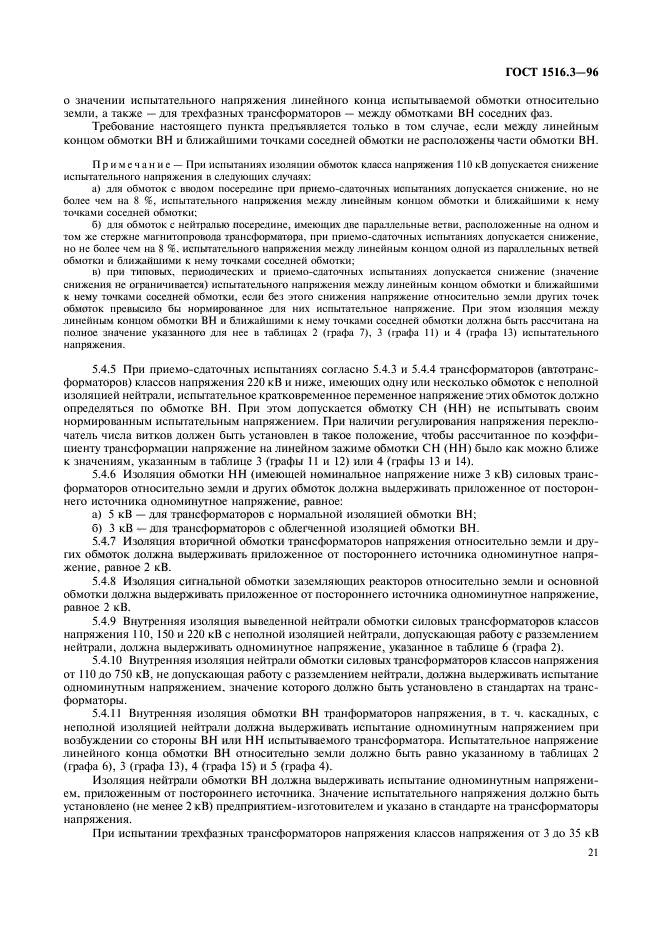

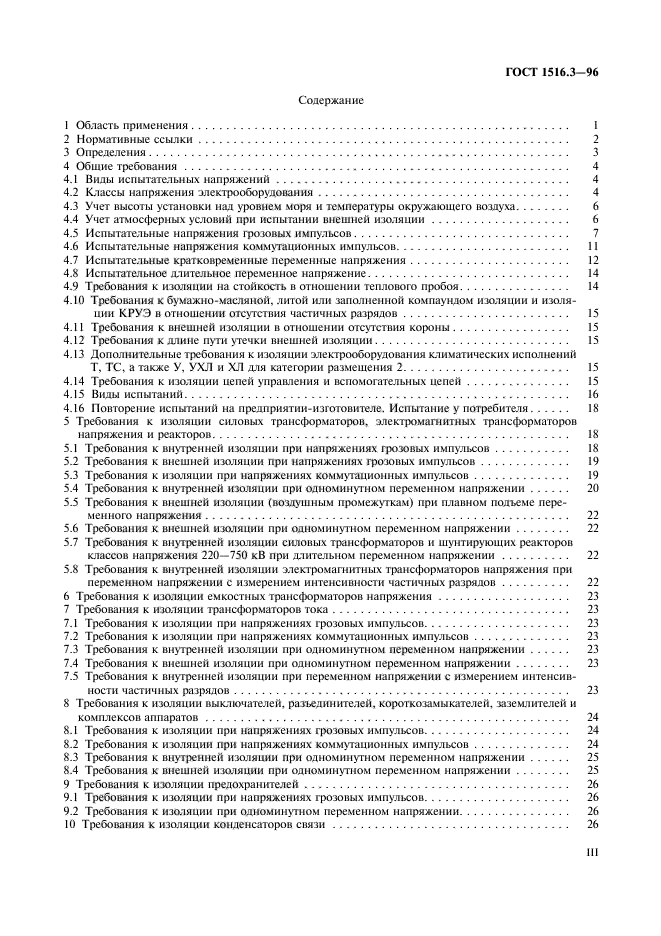

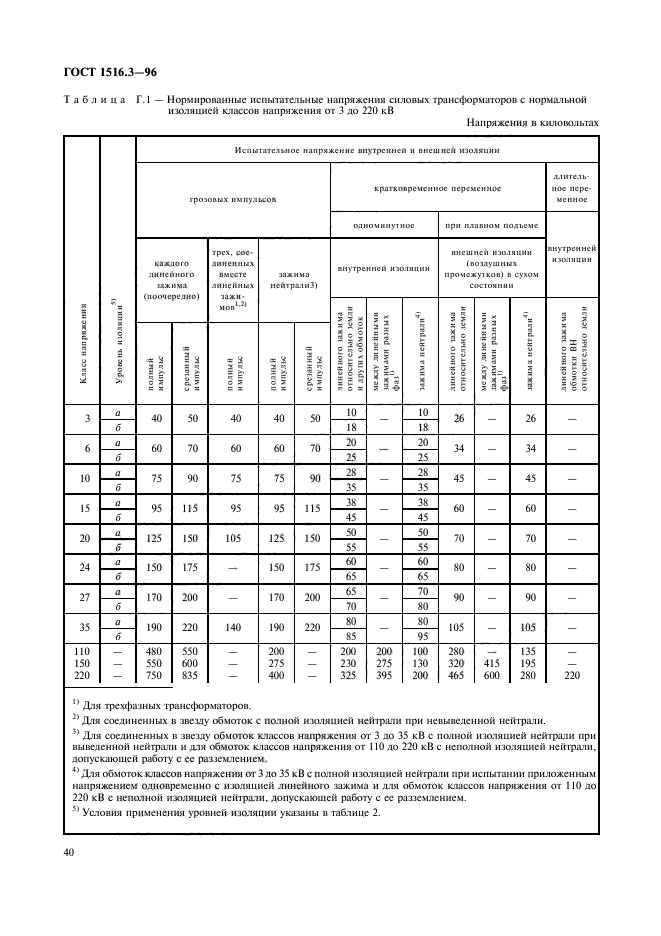

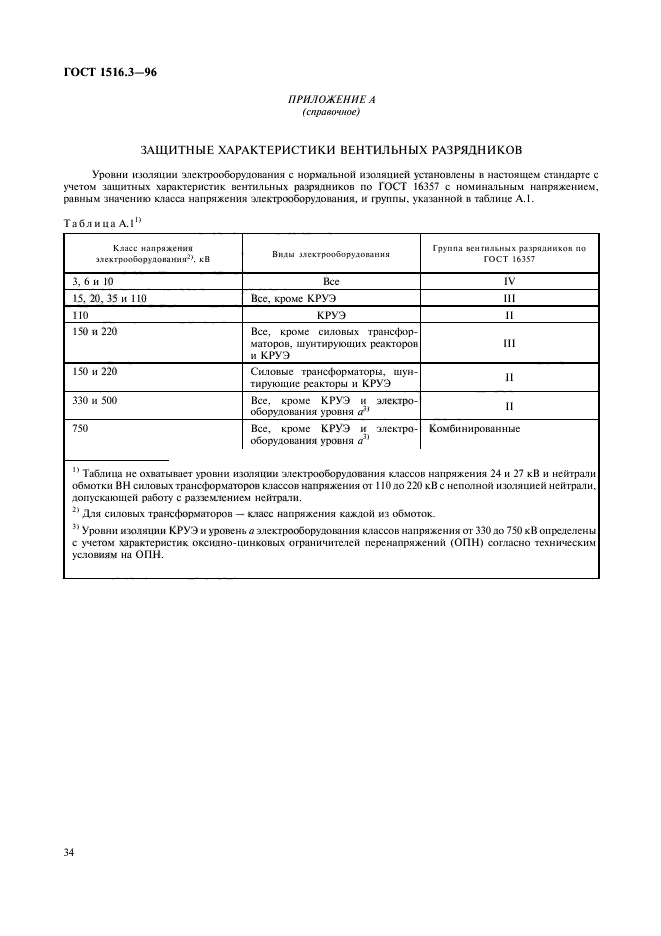

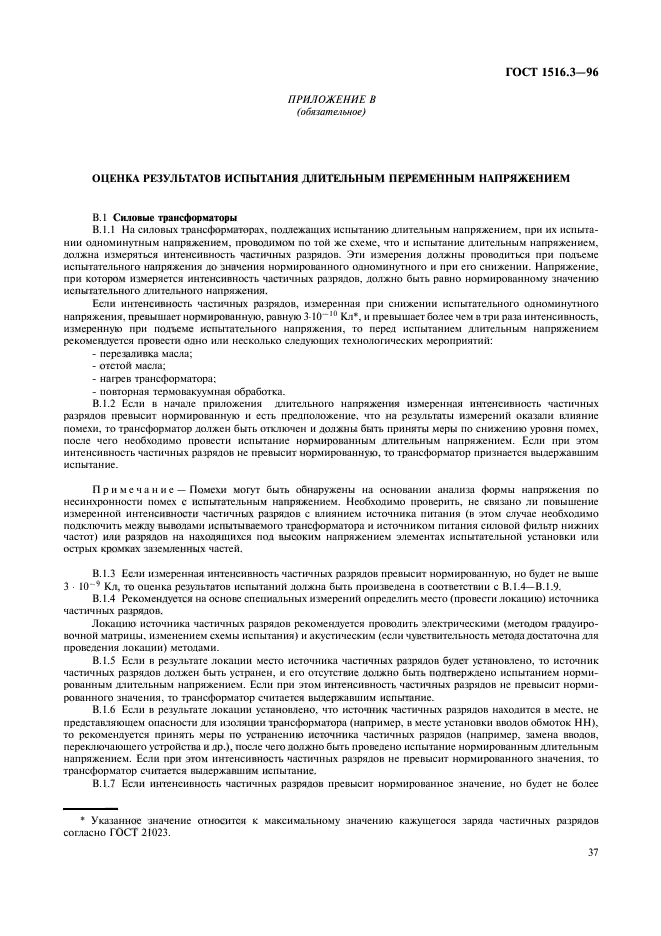

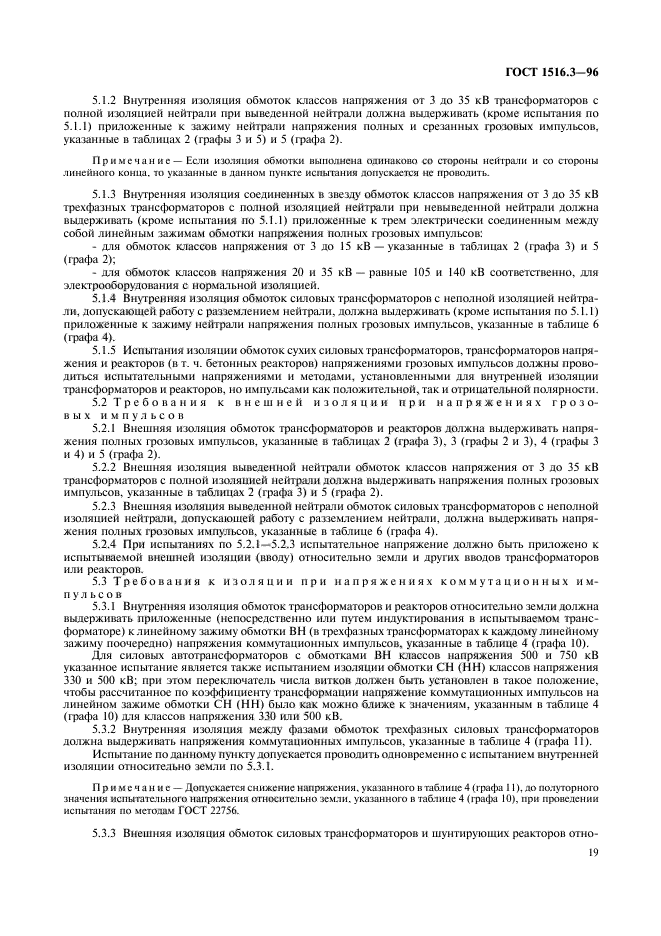

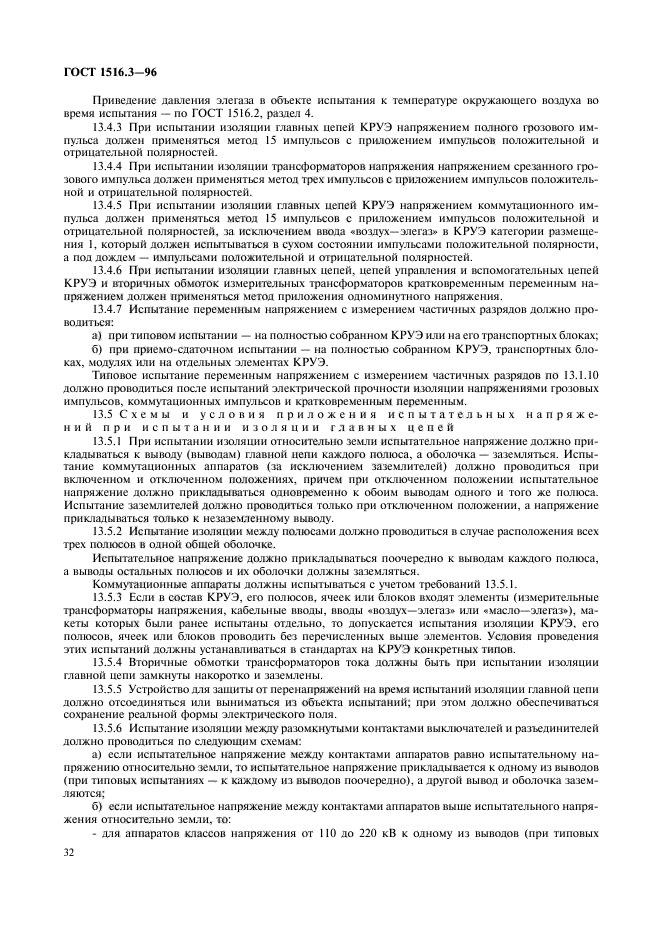

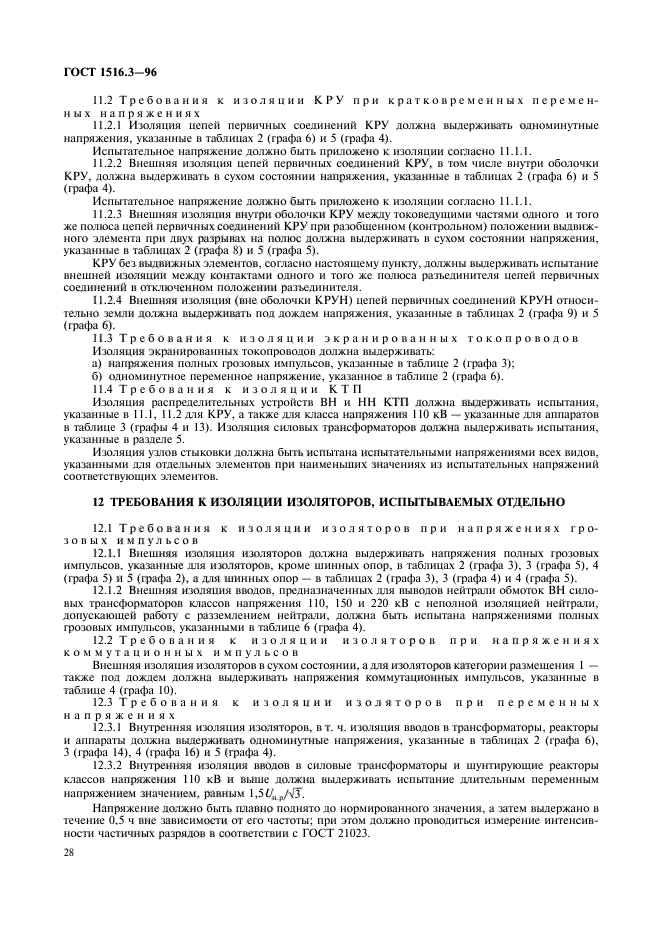

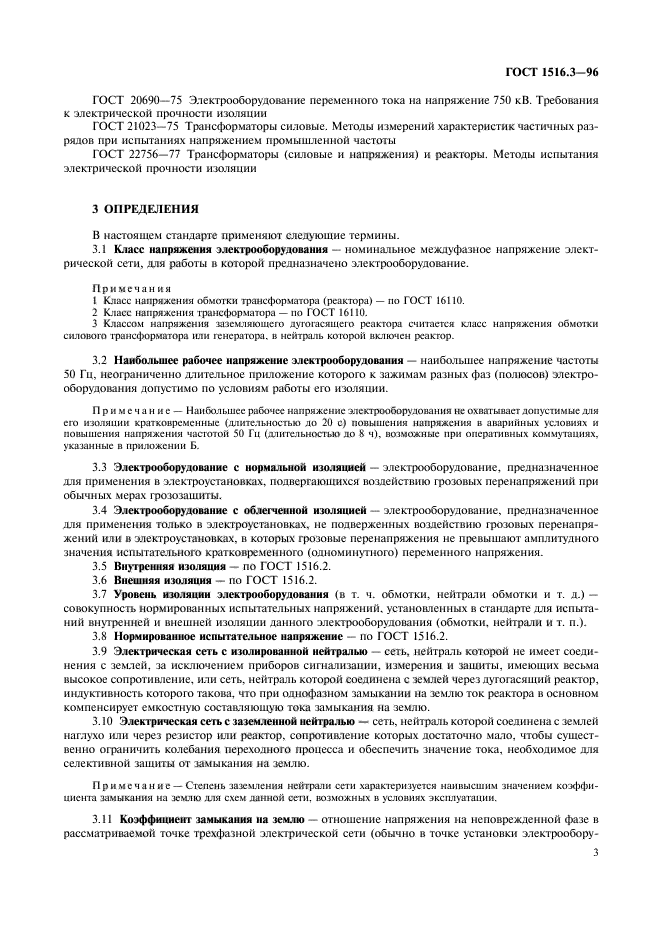

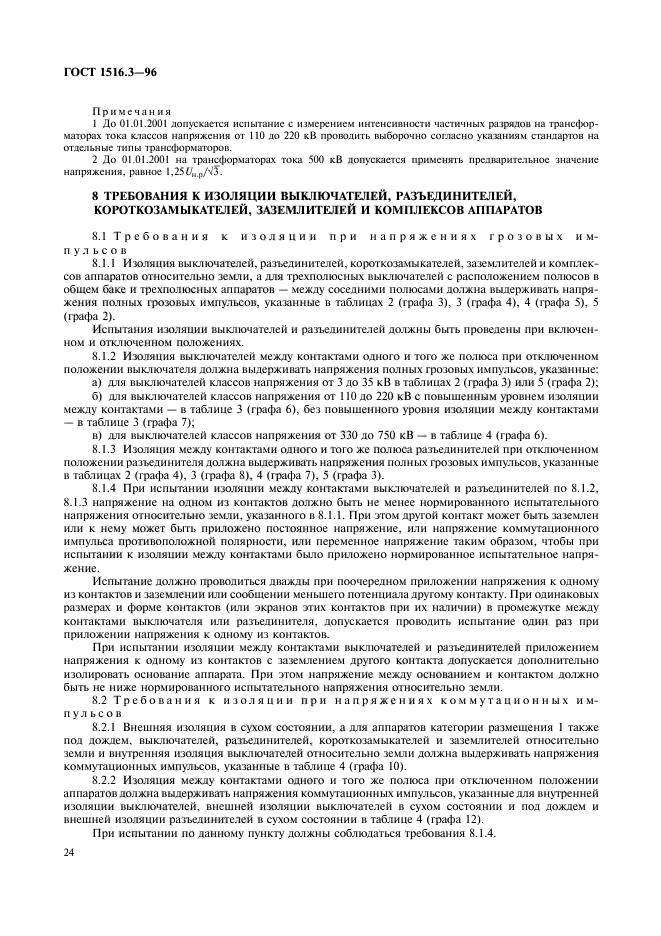

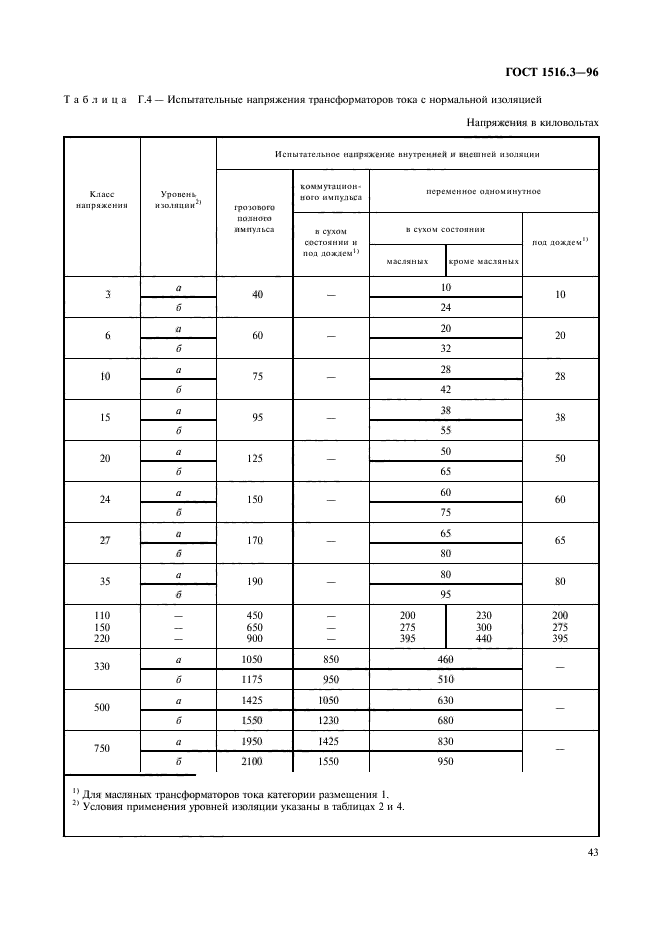

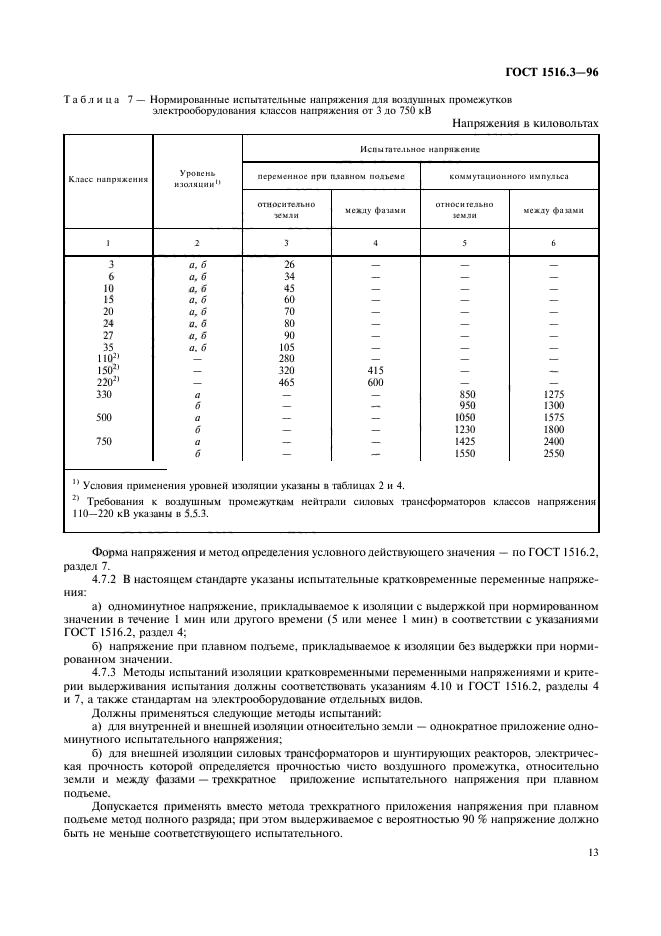

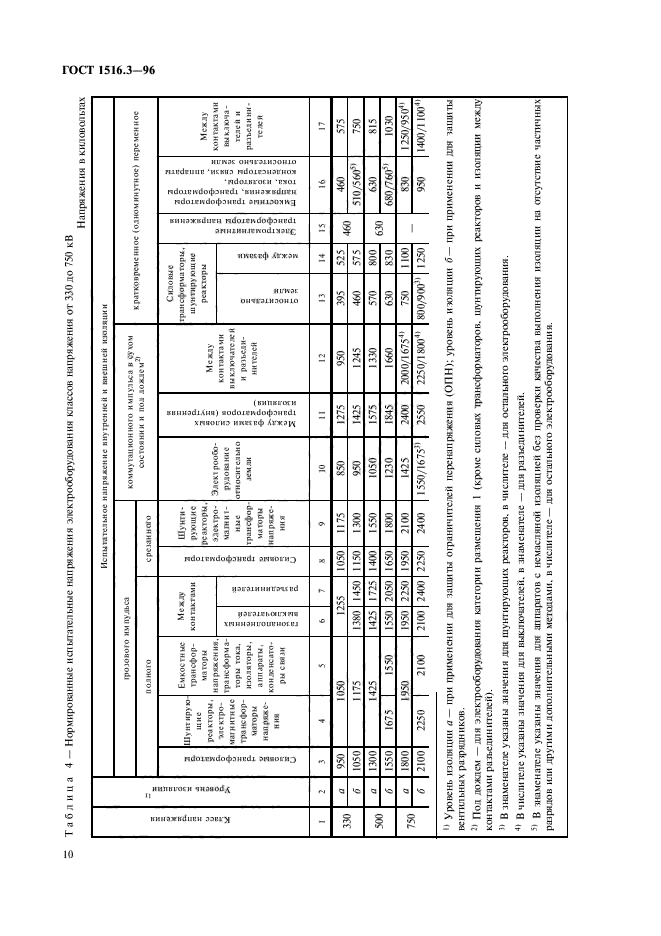

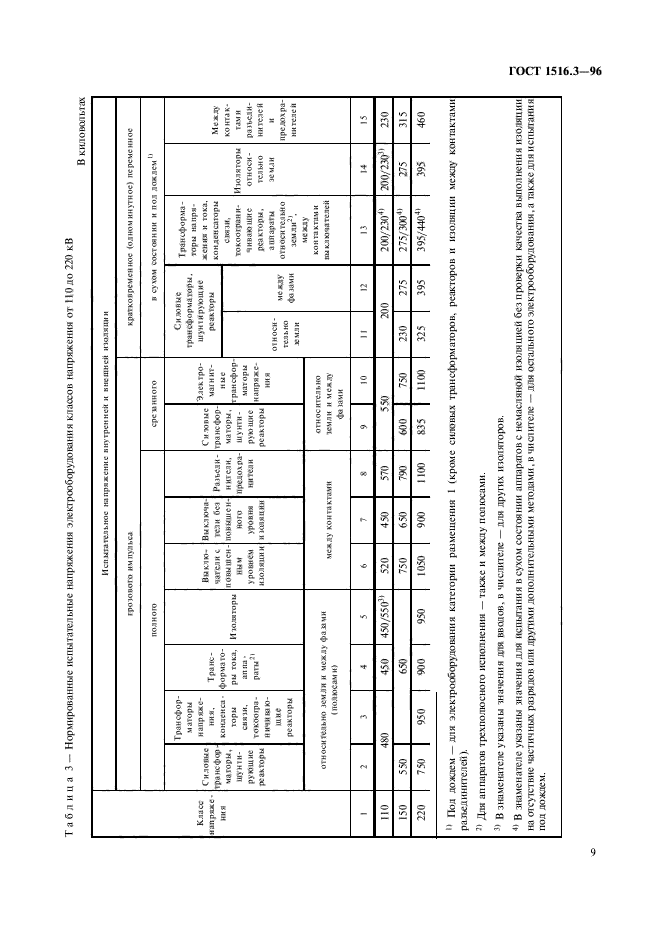

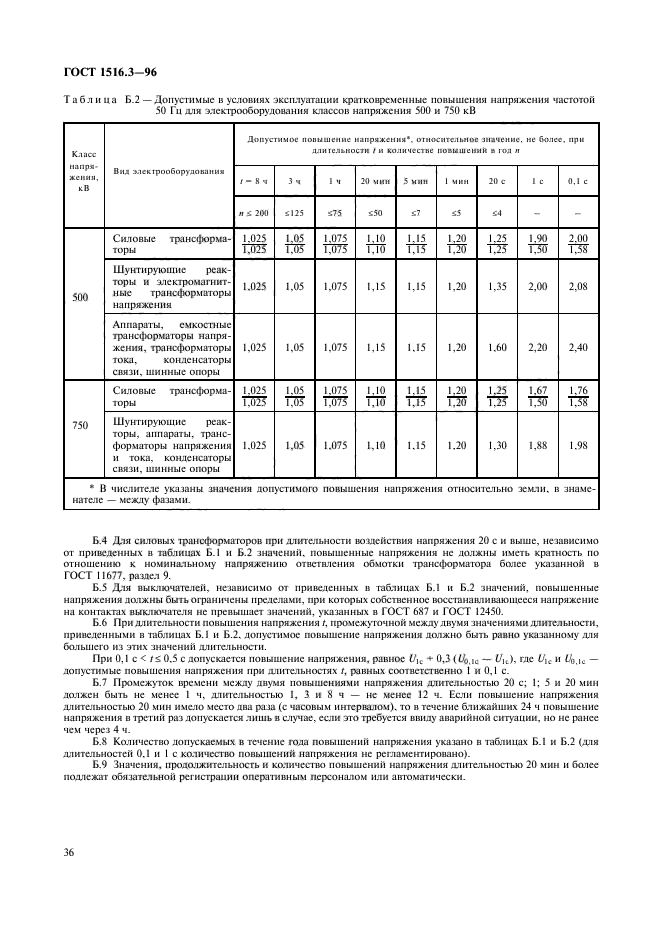

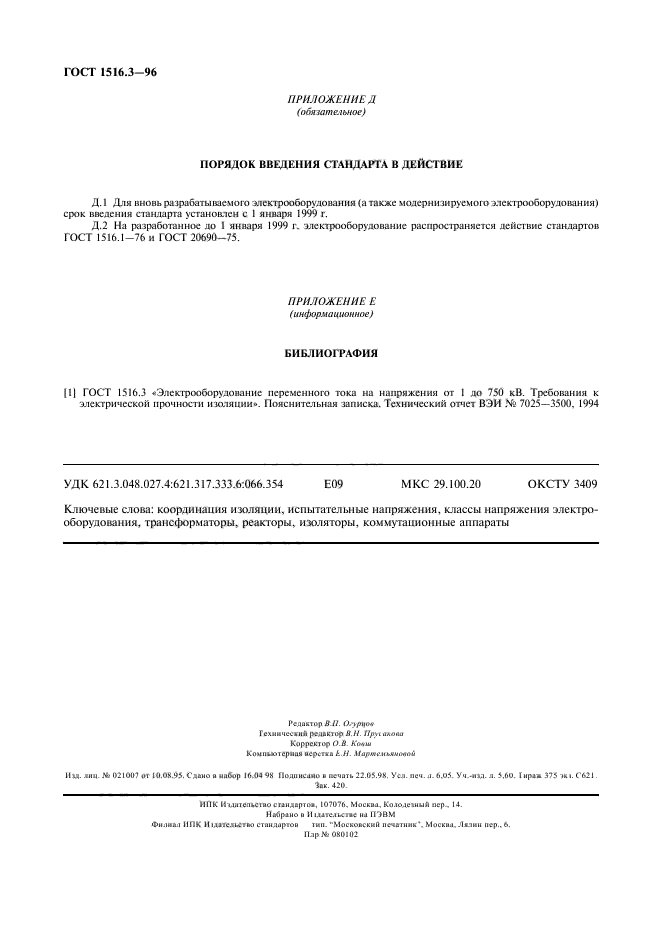

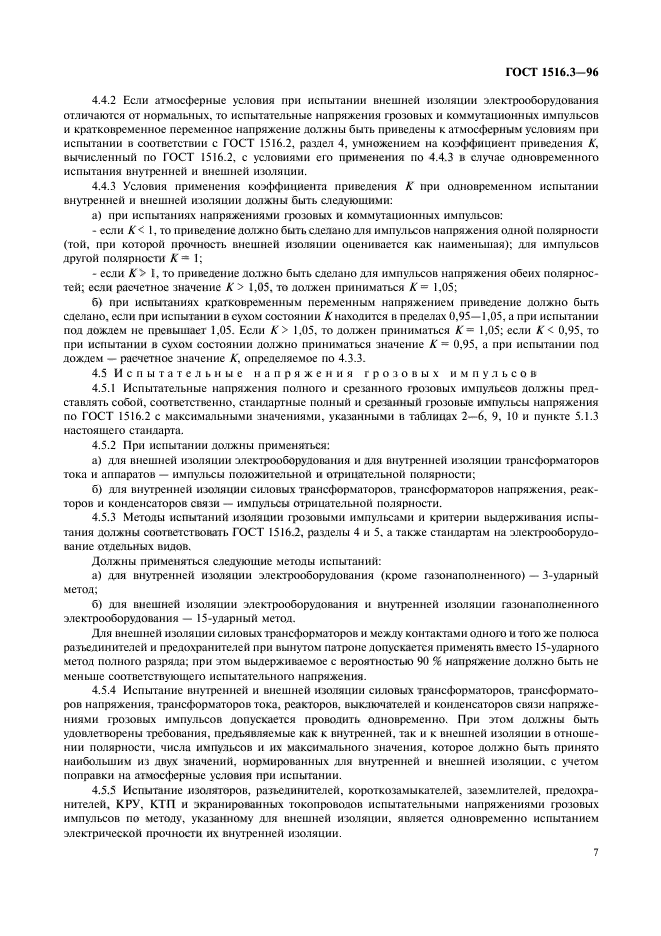

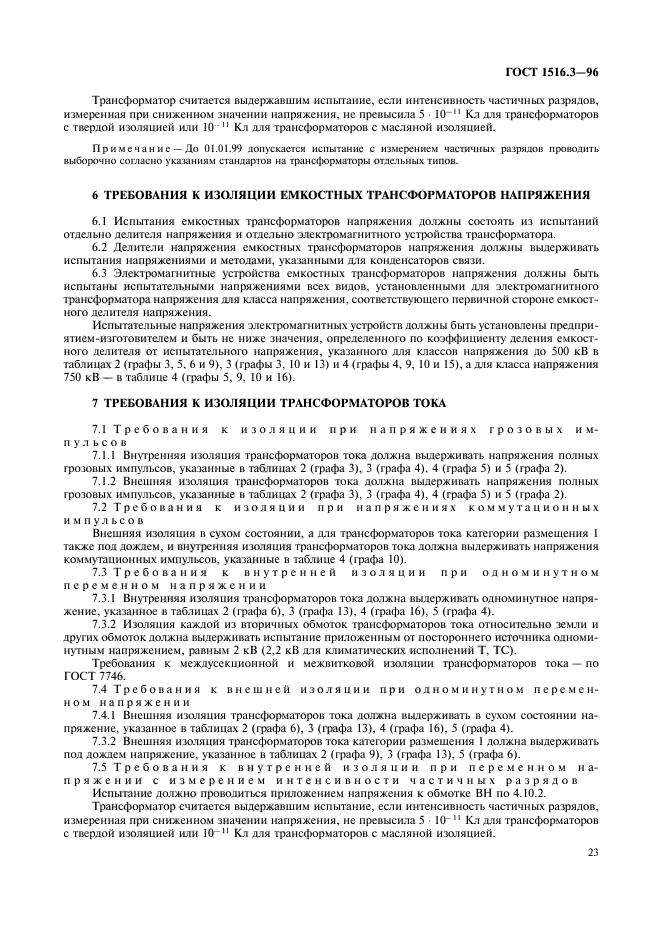

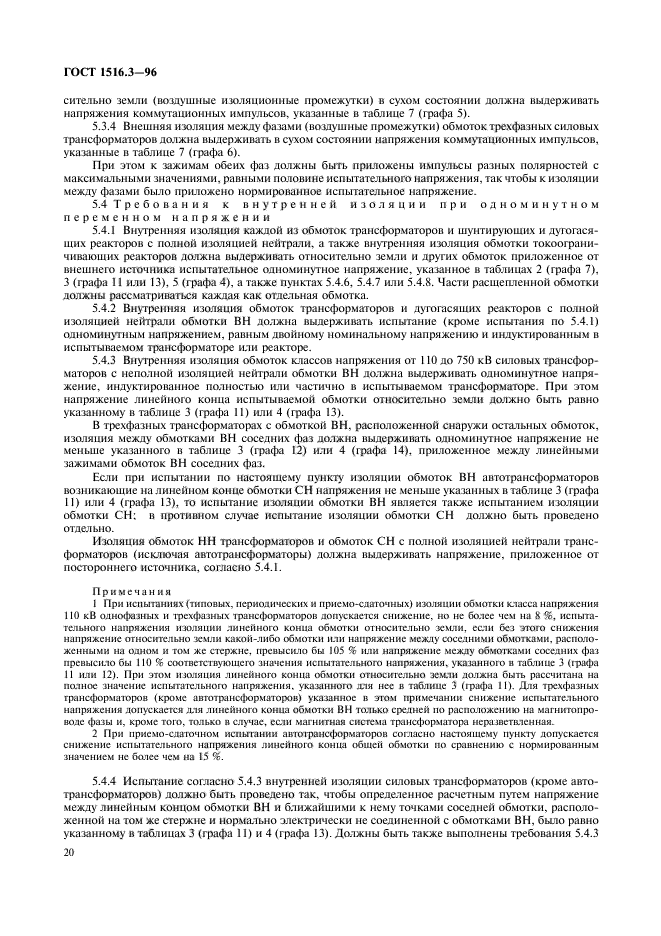

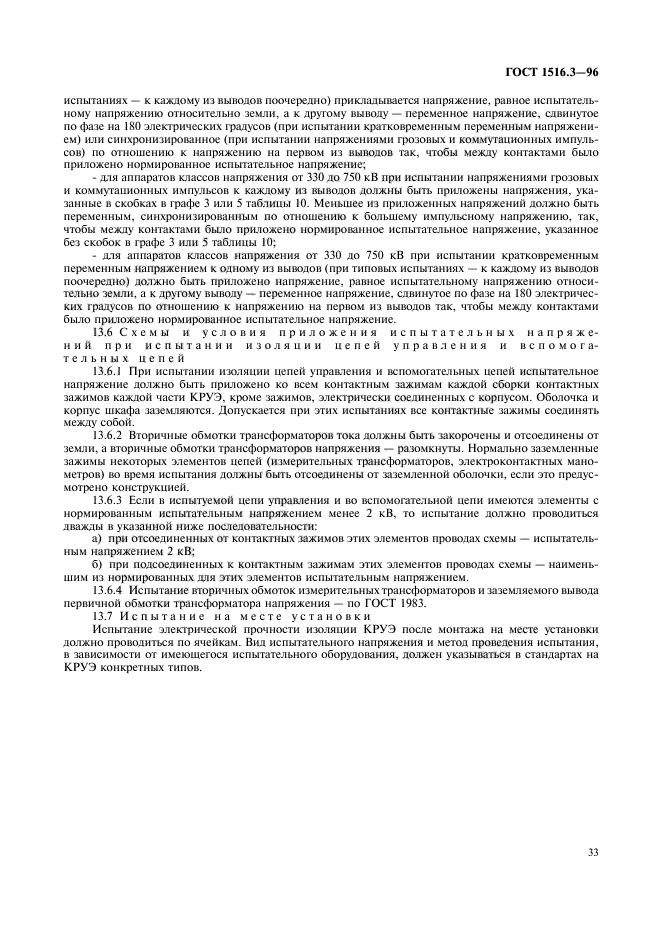

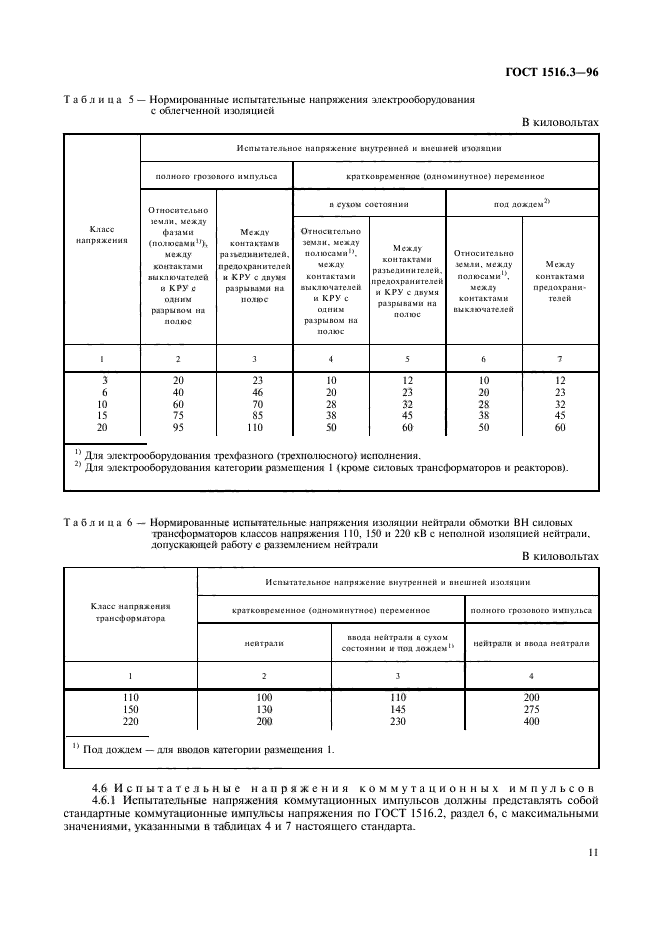

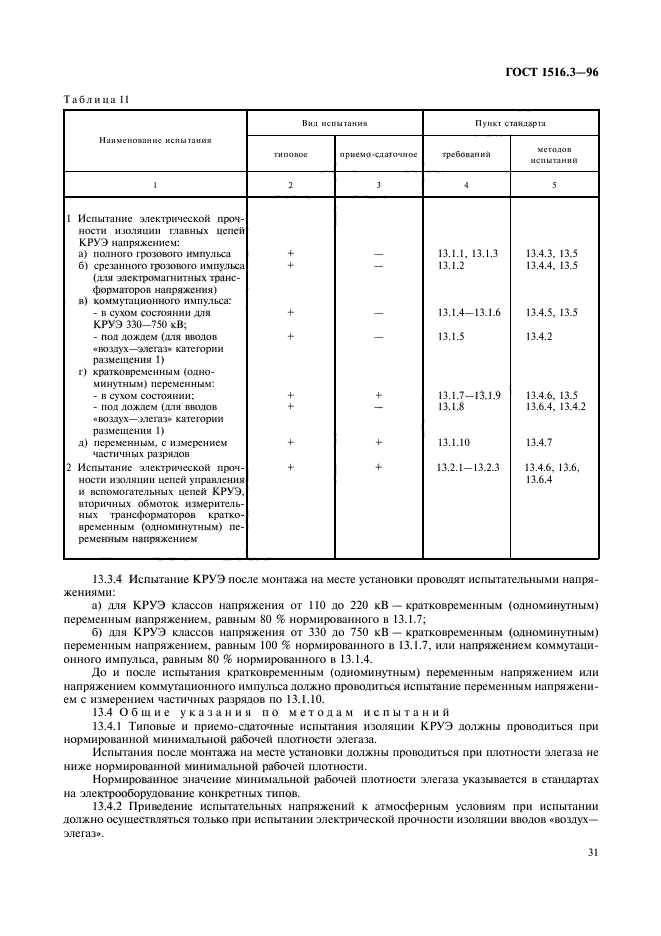

Текст ГОСТ 1516.3-96



Другие ГОСТы

ГОСТ Р 55195-2012 Электрооборудование и электроустановки переменного тока на напряжение от 1 до 750 кВ. Требования к электрической прочности изоляции
ГОСТ 1516.2-76 Электрооборудование и электроустановки переменного тока на напряжения 3 кВ и выше. Общие методы испытаний электрической прочности изоляции
ГОСТ Р 55194-2012 Электрооборудование и электроустановки переменного тока на напряжения от 1 до 750 кВ. Общие методы испытаний электрической прочности изоляции
ГОСТ 20074-83 Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов
ГОСТ 10390-86 Электрооборудование на напряжение свыше 3 кВ. Методы испытаний внешней изоляции в загрязненном состоянии
ГОСТ 10390-2015 Электрооборудование на напряжение свыше 3 кВ. Методы испытаний внешней изоляции в загрязненном состоянии
ГОСТ 20690-75 Электрооборудование переменного тока на напряжение 750 кВ. Требования к электрической прочности изоляции
ГОСТ 30852.20-2002 Электрооборудование рудничное. Изоляция, пути утечки и электрические зазоры. Технические требования и методы испытаний
ГОСТ 24719-81 Электрооборудование рудничное. Изоляция, пути утечки и электрические зазоры. Технические требования и методы испытаний
ГОСТ Р 51330.20-99 Электрооборудование рудничное. Изоляция, пути утечки и электрические зазоры. Технические требования и методы испытаний
ГОСТ 24754-2013 Электрооборудование рудничное нормальное. Общие технические требования и методы испытаний
ГОСТ 24754-81 Электрооборудование рудничное нормальное. Общие технические требования и методы испытаний
ГОСТ 27487-87 Электрооборудование производственных машин. Общие технические требования и методы испытаний
ГОСТ 1516.1-76 Электрооборудование переменного тока на напряжения от 3 до 500 кВ. Требования к электрической прочности изоляции

Дополнительная информация

Английское название
Введен в действие01.01.1999
Дата издания22.05.1998
