ГОСТ 2.701-84

Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению

заменён Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности, а также электрические схемы энергетических сооружений (электрических станций, электрооборудования промышленных предприятий и т. п.), устанавливает виды и типы схем и общие требования к их выполнению

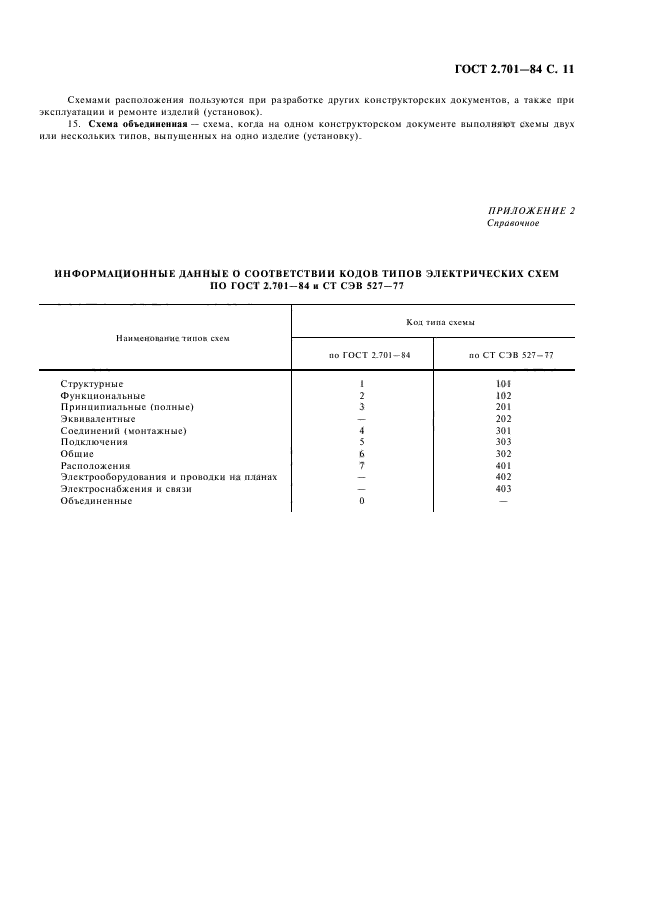

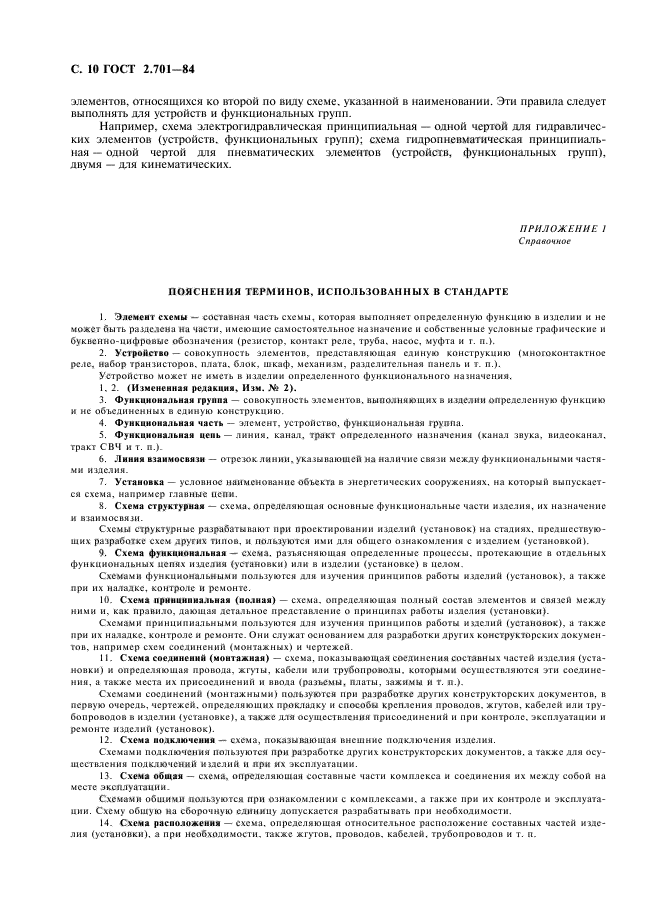

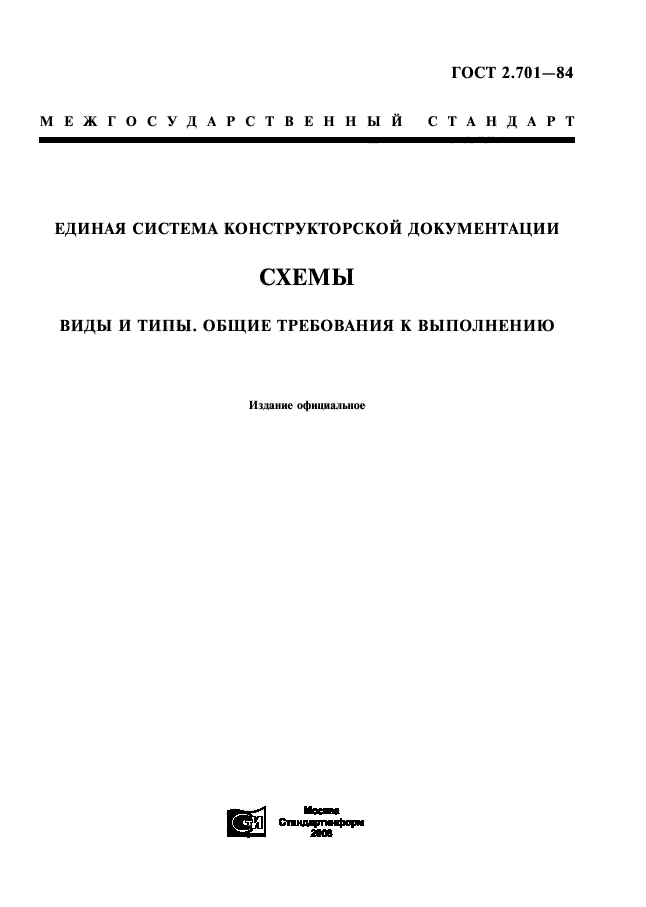

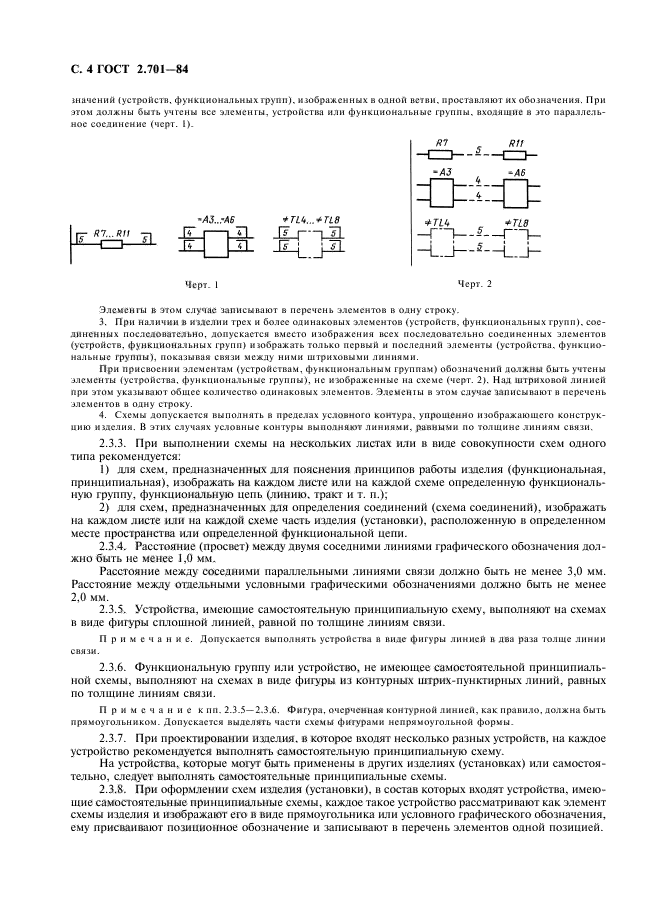

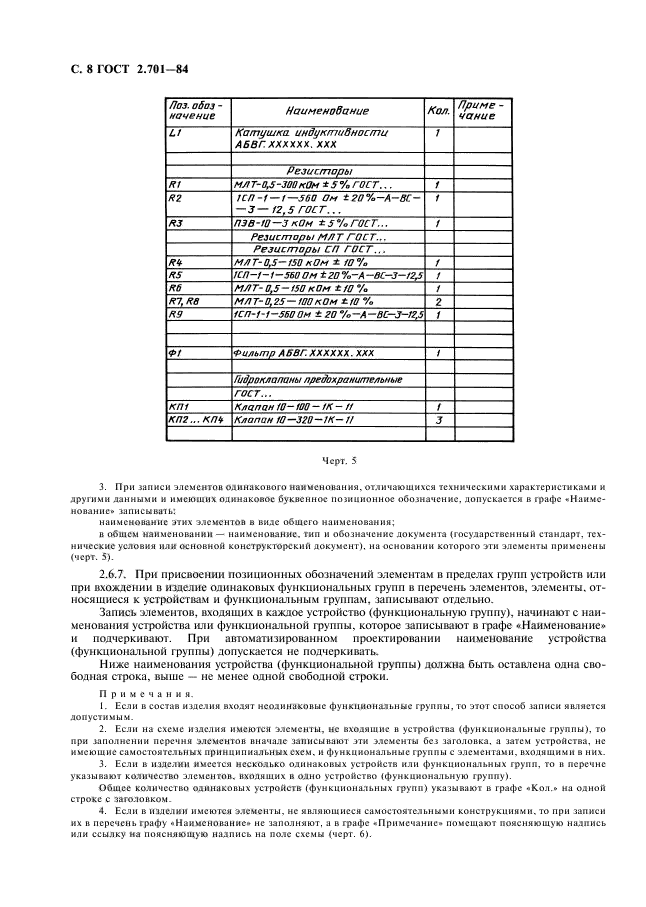

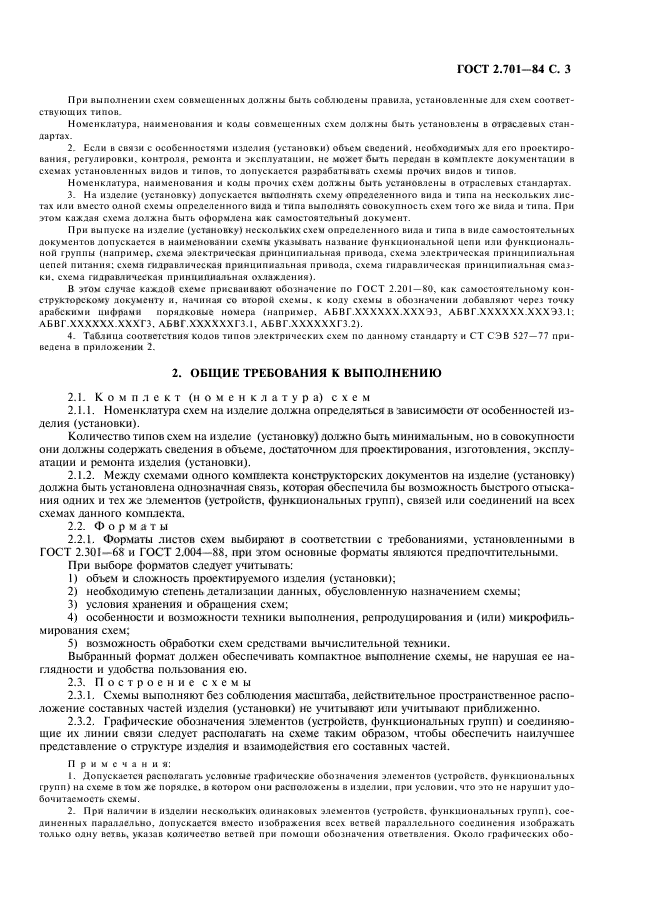

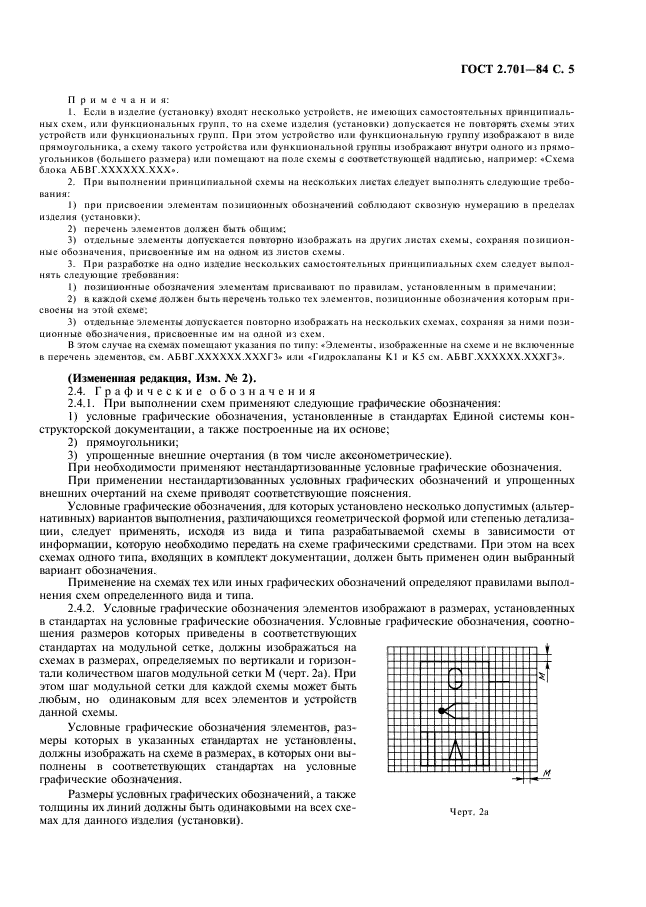

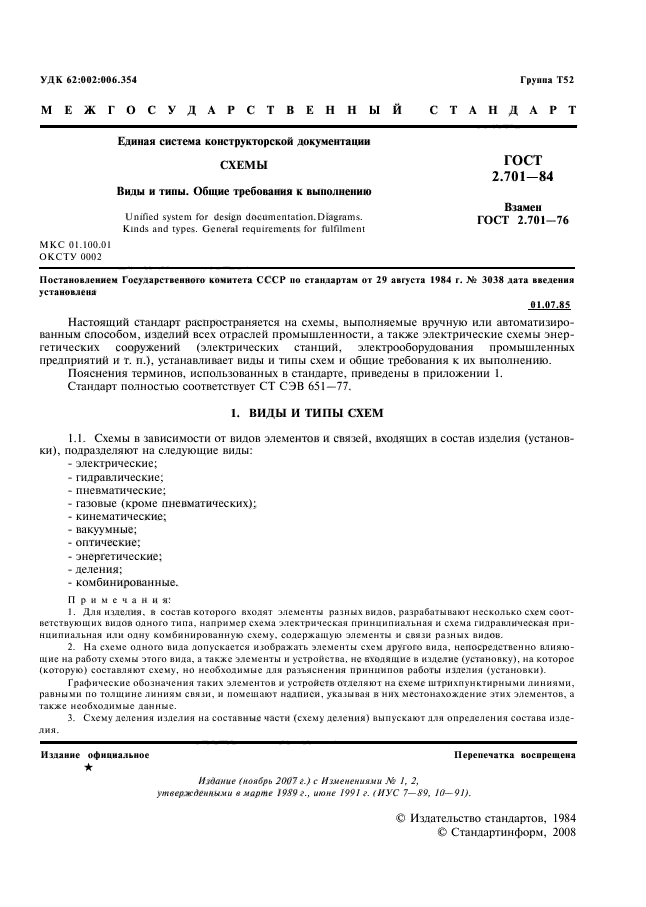

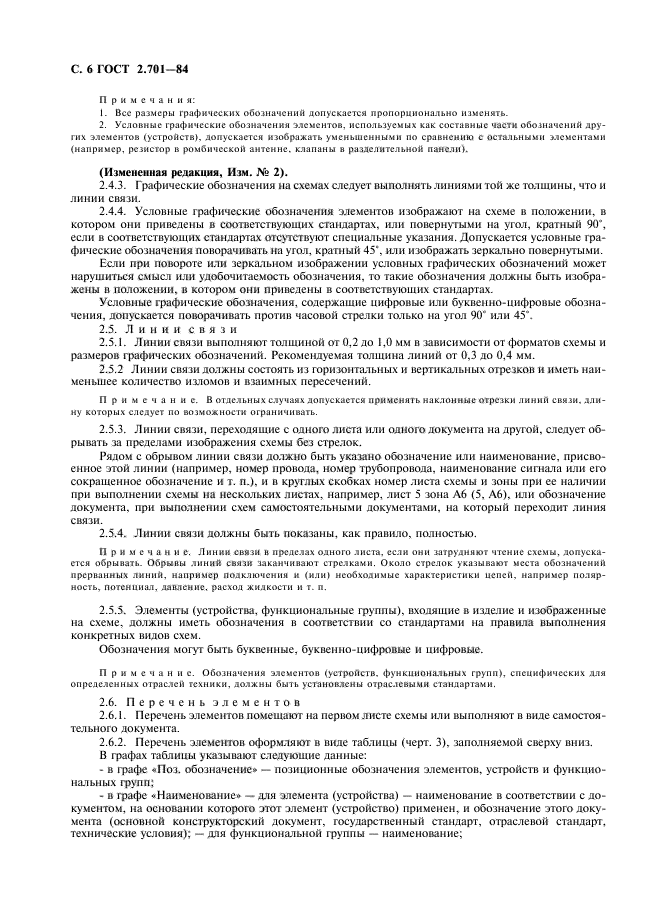

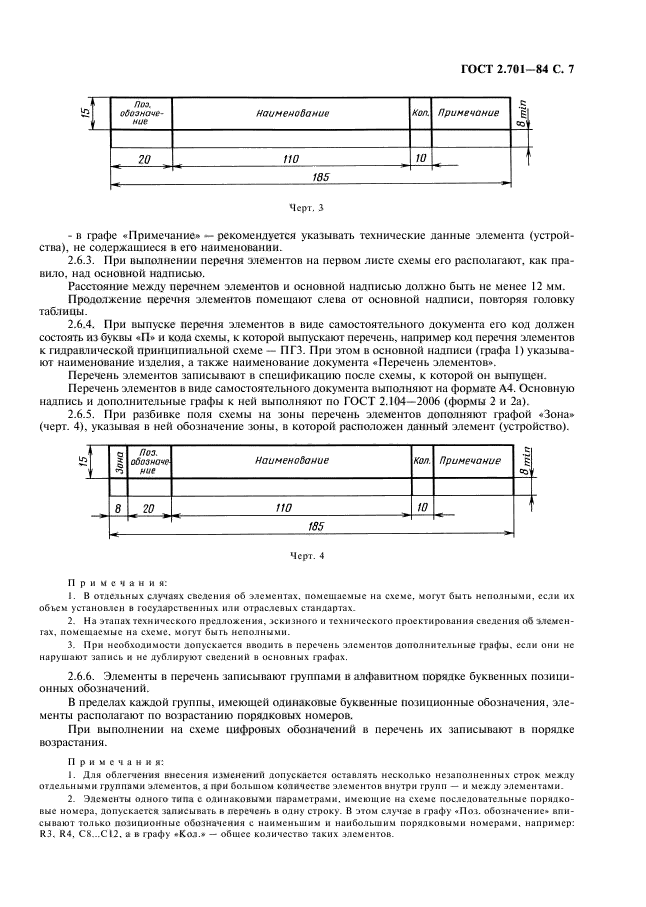

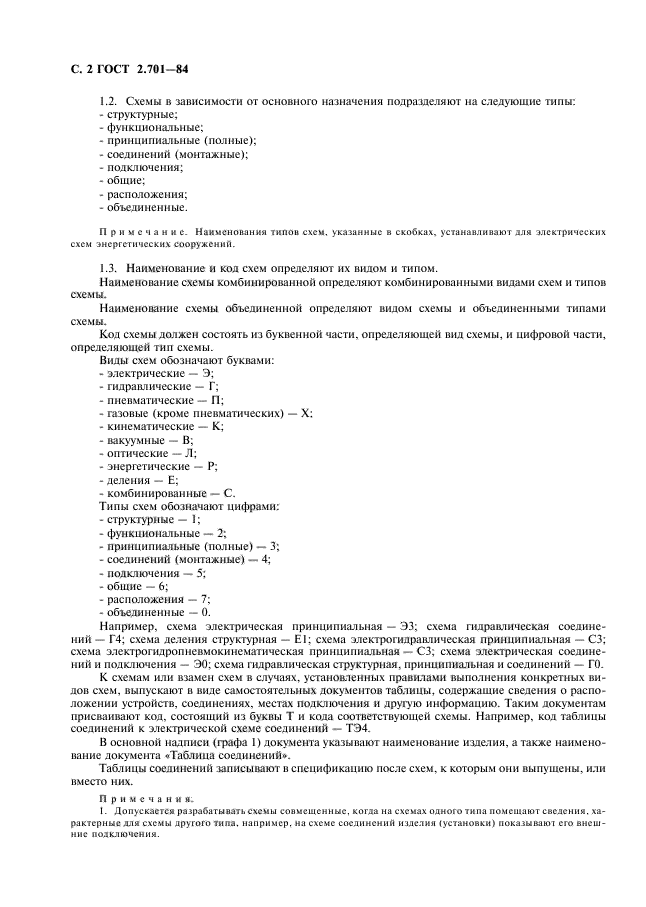

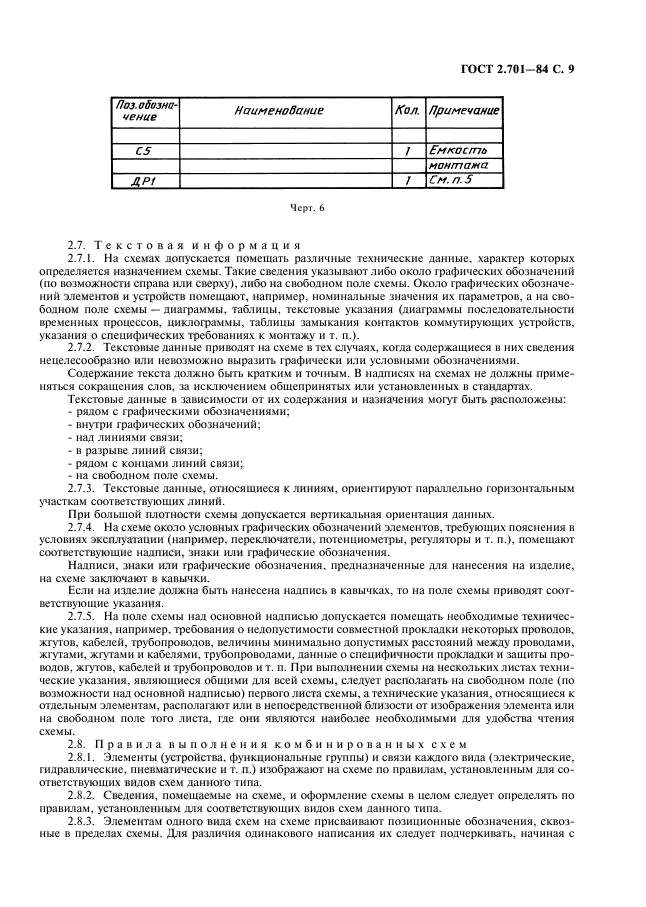

Текст ГОСТ 2.701-84


С поправками и изменениями:
Изменение №1 к ГОСТ 2.701-84 от 01.01.1990 (текст интегрирован в текст или описание стандарта)
Изменение №2 к ГОСТ 2.701-84 от 01.01.1992 (текст интегрирован в текст или описание стандарта)

Другие ГОСТы

ГОСТ 2.602-95 Единая система конструкторской документации. Ремонтные документы
ГОСТ 2.602-68 Единая система конструкторской документации. Ремонтные документы
ГОСТ 2.602-2013 Единая система конструкторской документации. Ремонтные документы
ГОСТ 2.108-68 Единая система конструкторской документации. Спецификация
ГОСТ 2.103-68 Единая система конструкторской документации. Стадии разработки
ГОСТ 2.103-2013 Единая система конструкторской документации. Стадии разработки
ГОСТ 2.711-82 Единая система конструкторской документации. Схема деления изделия на составные части
ГОСТ 2.114-70 Единая система конструкторской документации. Технические условия. Правила построения, изложения и оформления
ГОСТ 2.114-2016 Единая система конструкторской документации. Технические условия
ГОСТ 2.114-95 Единая система конструкторской документации. Технические условия
ГОСТ 2.106-68 Единая система конструкторской документации. Текстовые документы
ГОСТ 2.106-96 Единая система конструкторской документации. Текстовые документы
ГОСТ 2.701-76 Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению
ГОСТ 2.701-2008 Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению

Дополнительная информация

Английское название
Введен в действие01.07.1985
ВзаменГОСТ 2.701-76
ЗаменяющийГОСТ 2.701-2008
Дата завершения срока действия30.06.2009
Дата издания01.11.2007 переиздание с изм. 1
