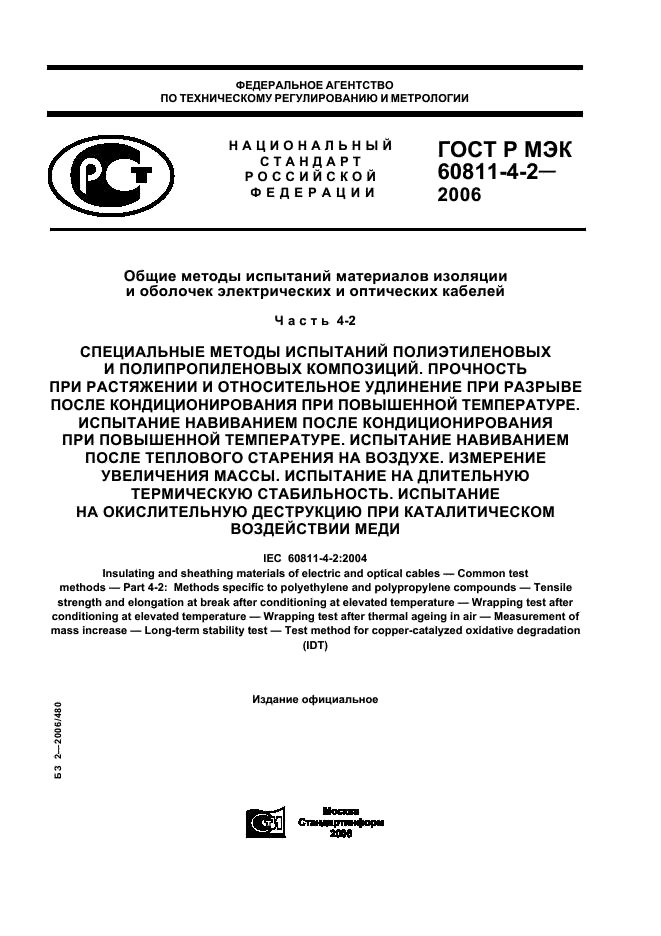

ГОСТ Р МЭК 60811-4-2-2006

Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 4-2. Специальные методы испытаний полиэтиленовых и полипропиленовых композиций. Прочность при растяжении и относительное удлинение при разрыве после кондиционирования при повышенной температуре. Испытание навиванием после кондиционирования при повышенной температуре. Испытание навиванием после теплового старения на воздухе. Измерение увеличения массы. Испытание на длительную термическую стабильность. Испытание на окислительную деструкцию при каталитическом воздействии меди

отменён Настоящий стандарт устанавливает методы испытаний полимерных материалов изоляции и оболочек электрических и оптических кабелей, проводов и шнуров для распределения энергии и связи, включая судовые кабели для береговых установок. Эти методы испытаний применяются для изоляции и оболочек из полиолефиновых композиций

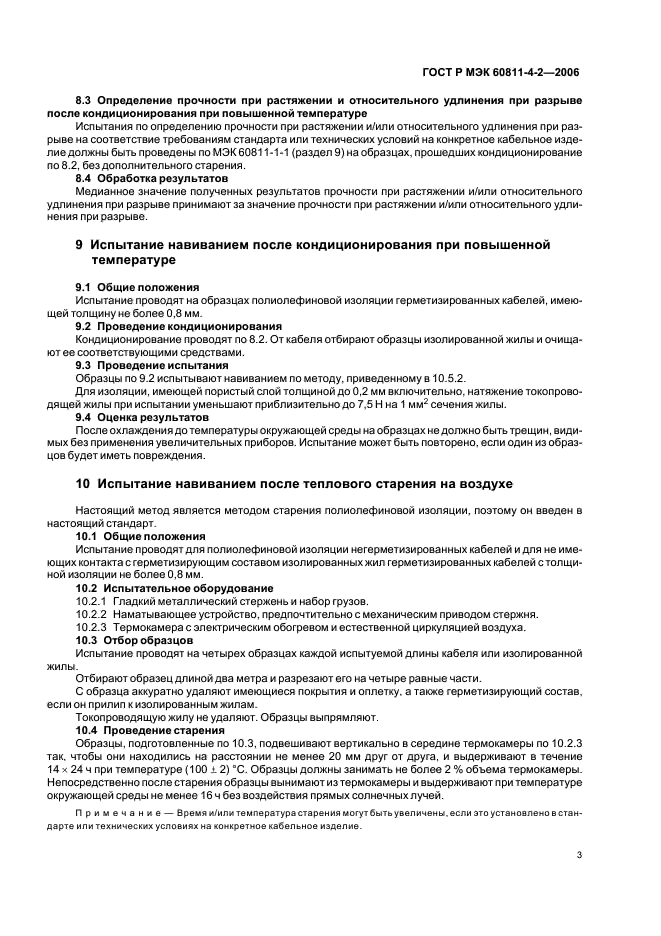

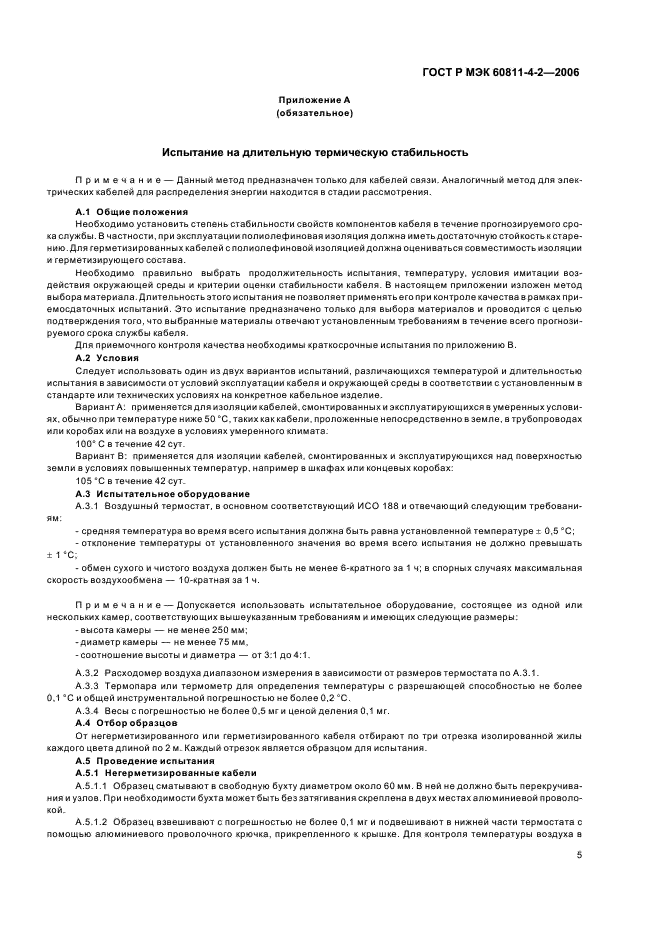

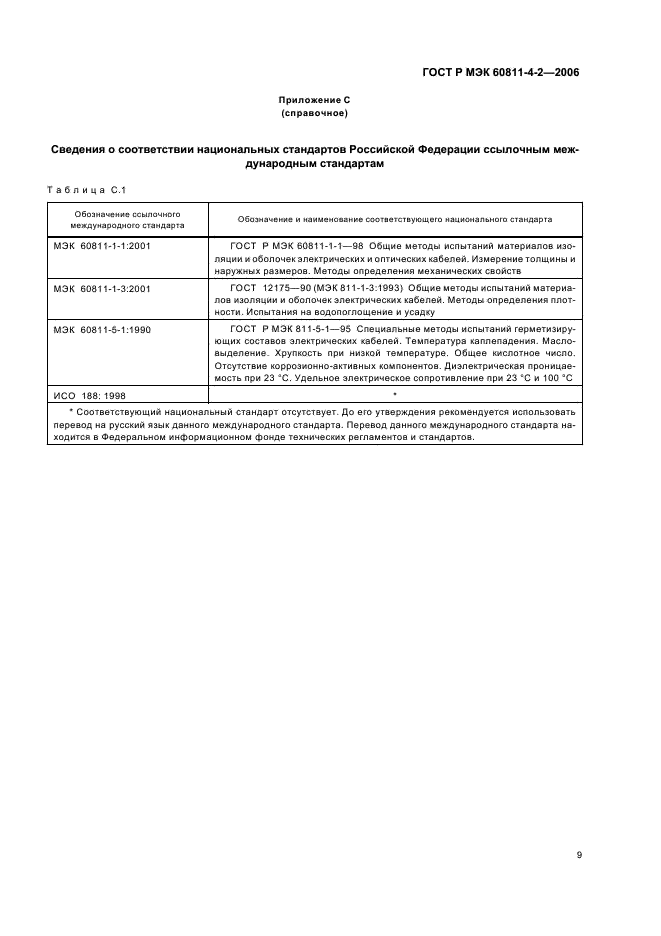

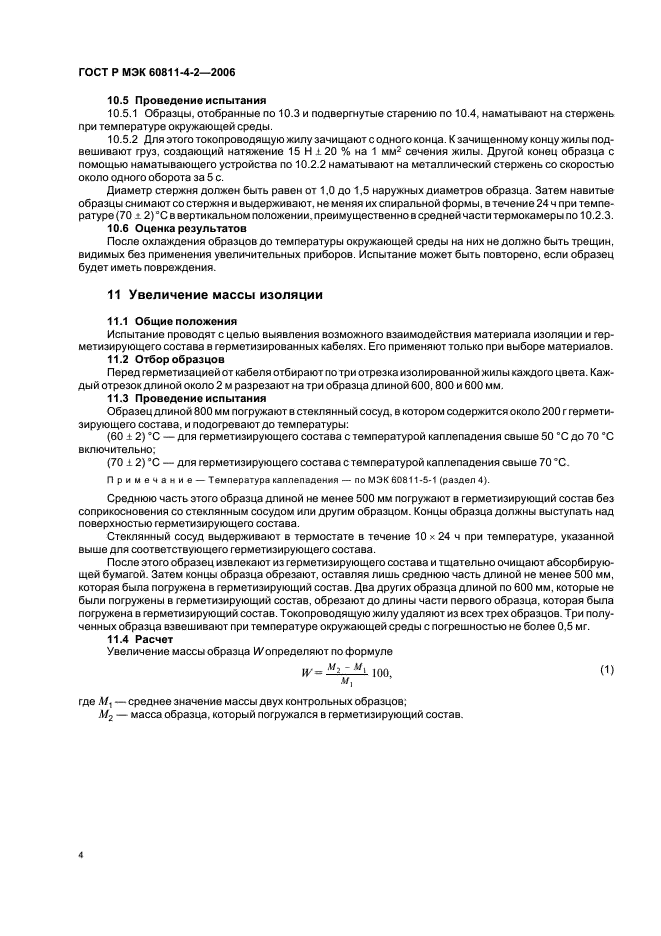

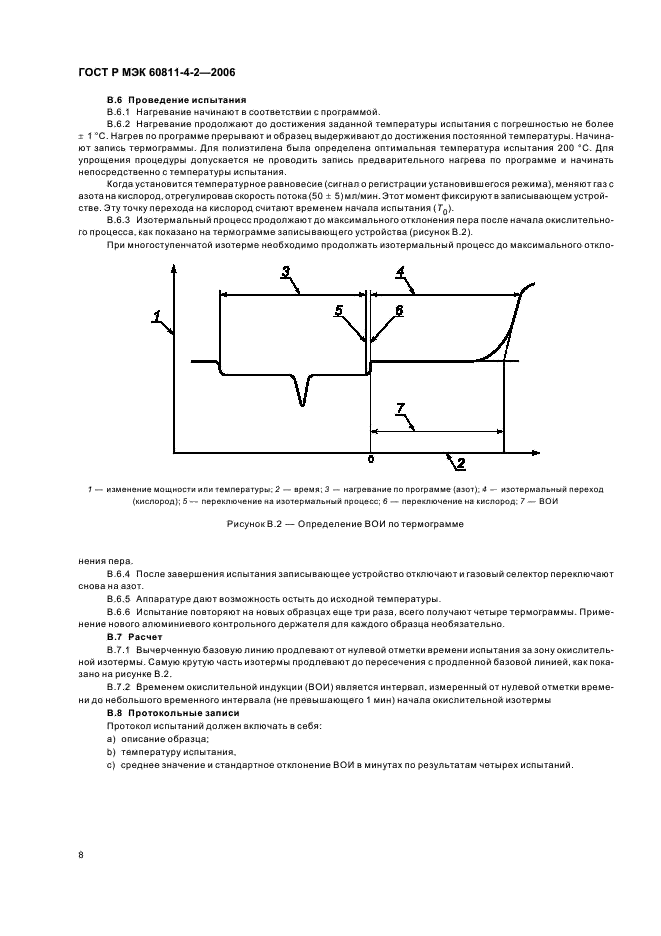

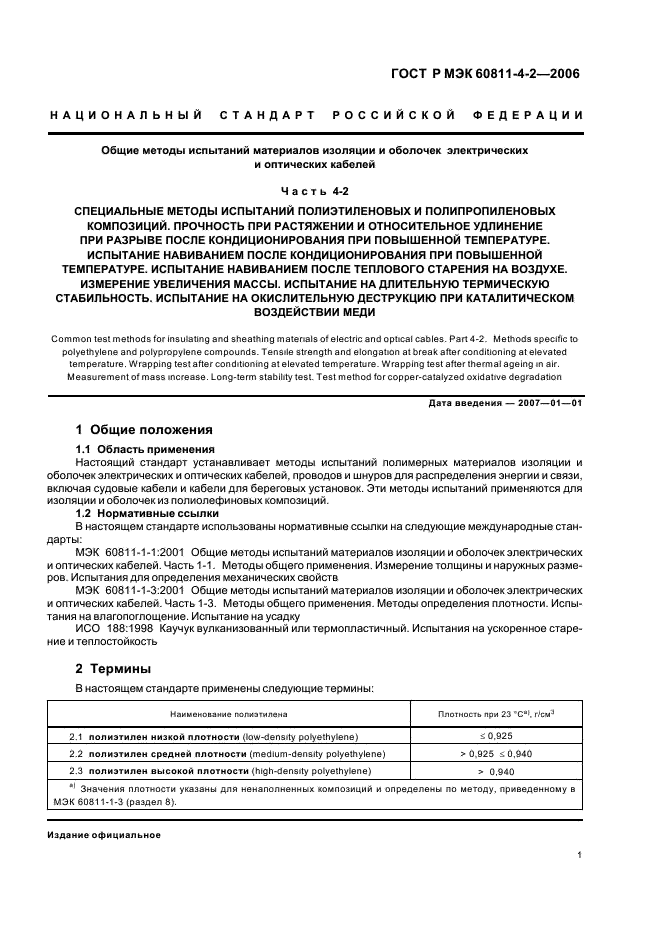

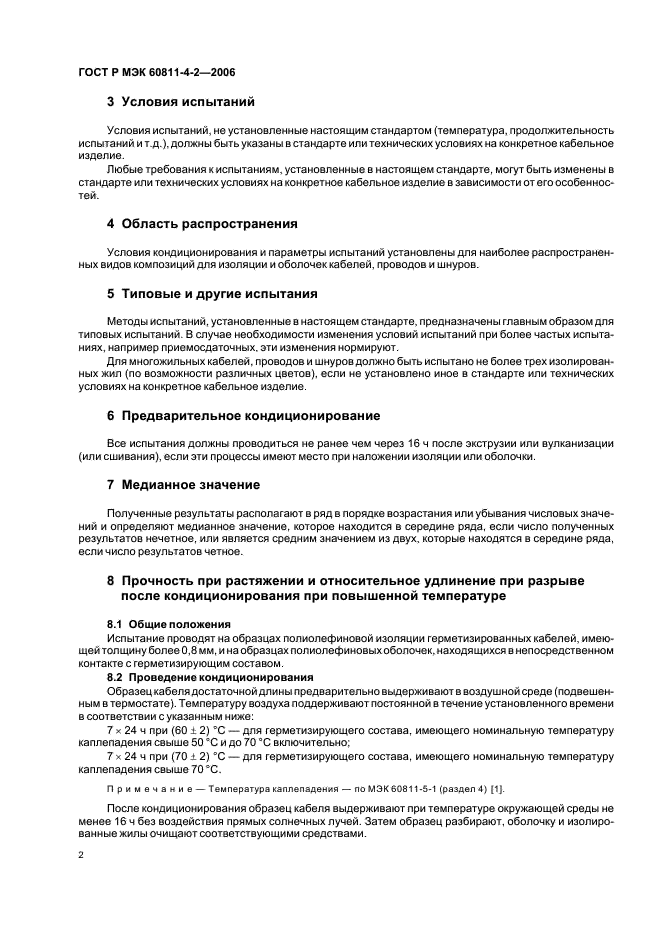

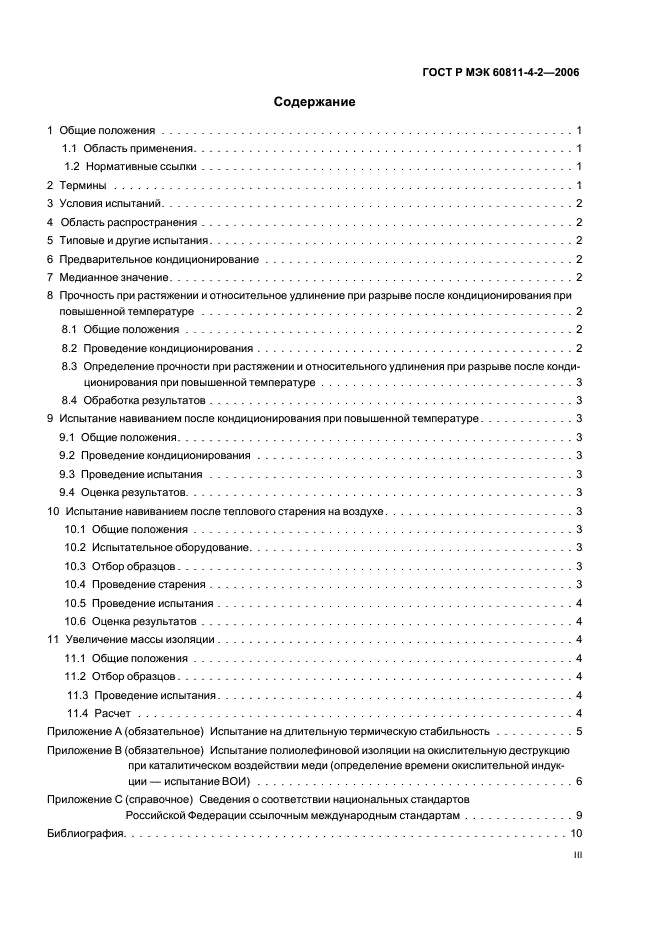

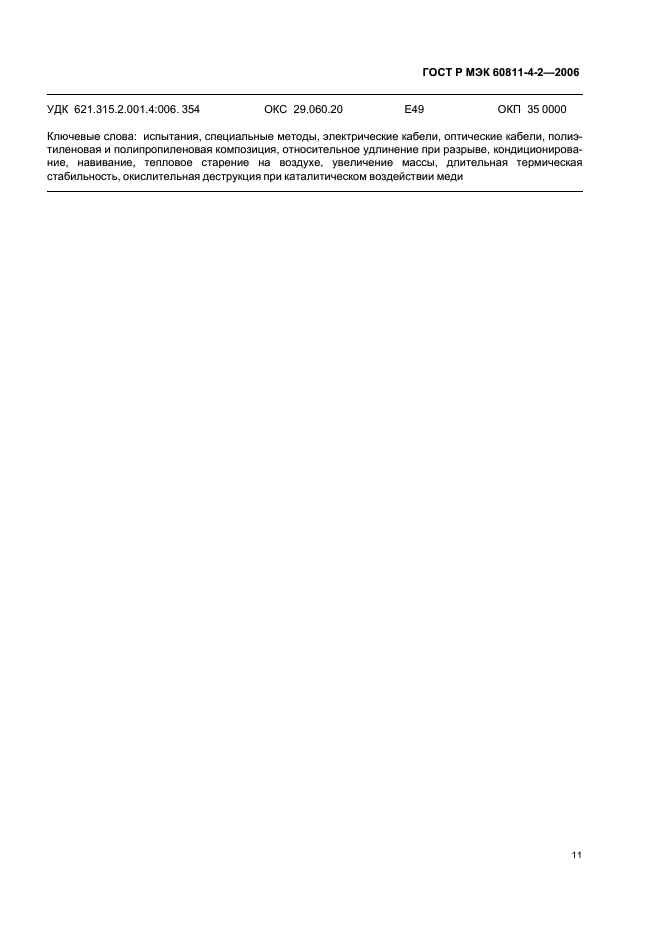

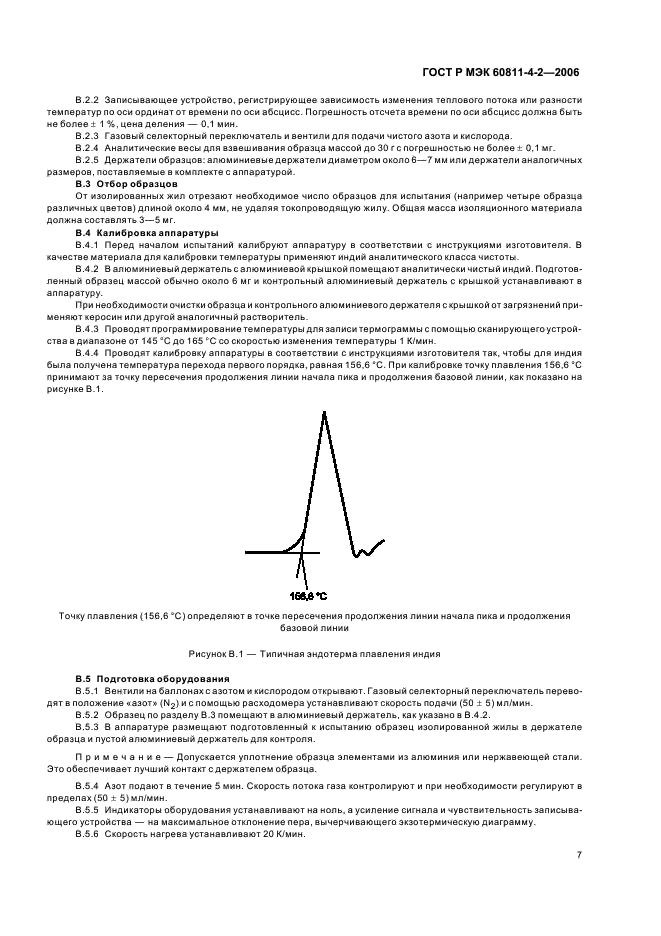

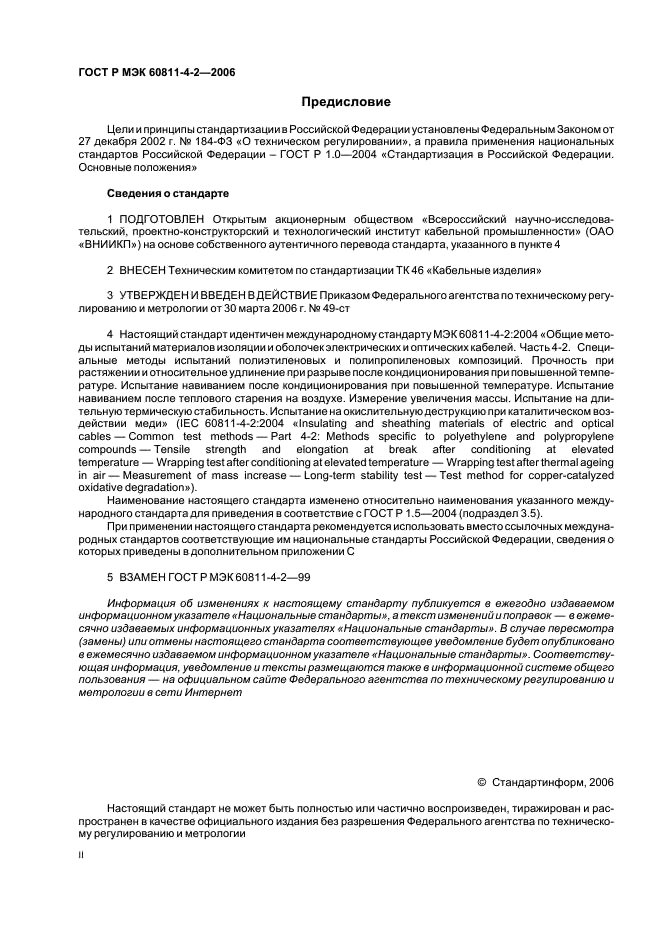

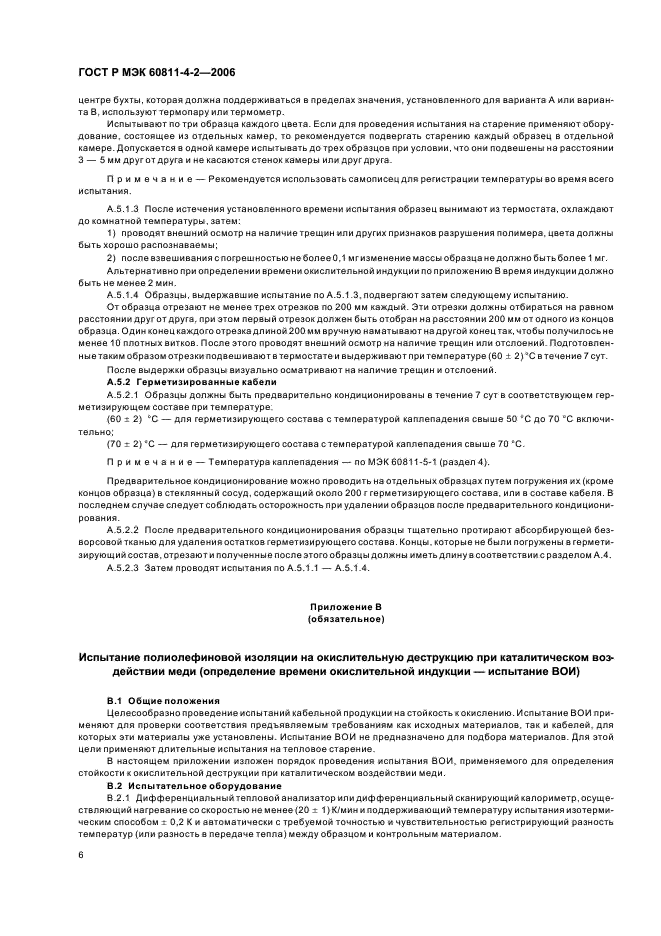

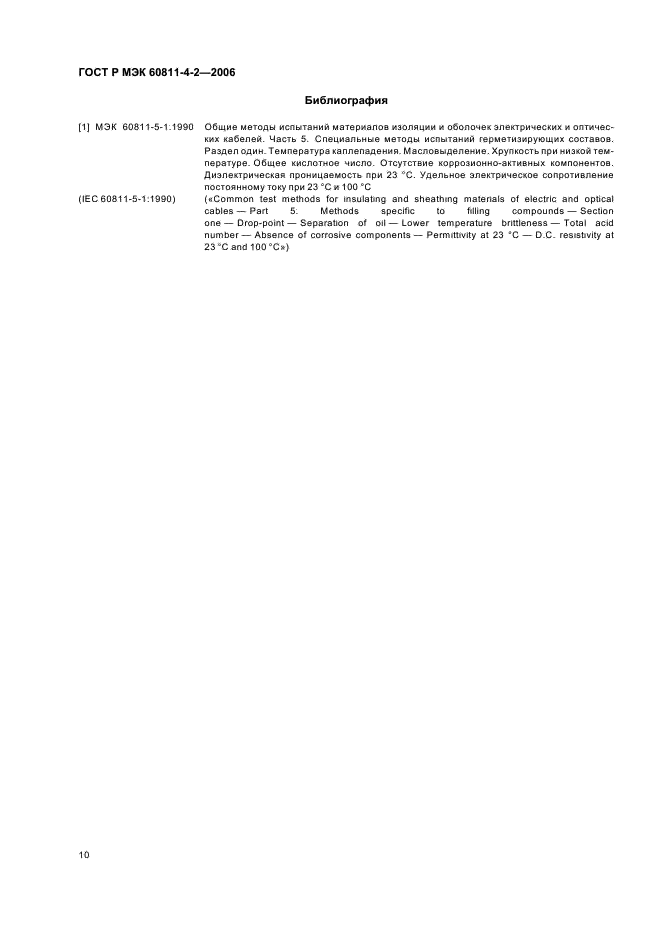

Текст ГОСТ Р МЭК 60811-4-2-2006



Другие ГОСТы

ГОСТ IEC 60811-1-3-2011 Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 1-3. Методы общего применения. Методы определения плотности. Испытания на водопоглощение. Испытание на усадку
ГОСТ Р МЭК 60811-1-4-2008 Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 1-4. Методы общего применения. Испытание при низкой температуре
ГОСТ IEC 60811-1-4-2011 Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 1-4. Методы общего применения. Испытание при низкой температуре
ГОСТ Р МЭК 60811-2-1-2006 Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 2-1. Специальные методы испытаний эластомерных композиций. Испытания на озоностойкость, тепловую деформацию и маслостойкость
ГОСТ IEC 60811-2-1-2011 Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 2-1. Специальные методы испытаний эластомерных композиций. Испытания на озоностойкость, тепловую деформацию и маслостойкость
ГОСТ Р МЭК 60811-4-1-2008 Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 4-1. Специальные методы испытаний полиэтиленовых и полипропиленовых композиций. Стойкость к растрескиванию под напряжением в условиях окружающей среды. Определение показателя текучести расплава. Определение содержания сажи и/или минерального наполнителя в полиэтилене методом непосредственного сжигания. Определение содержания сажи методом термогравиметрического анализа (TGA). Определение дисперсии сажи в полиэтилене с помощью микроскопа
ГОСТ IEC 60811-4-1-2011 Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 4-1. Специальные методы испытаний полиэтиленовых и полипропиленовых композиций. Стойкость к растрескиванию под напряжением в условиях окружающей среды. Определение показателя текучести расплава. Определение содержания сажи и/или минерального наполнителя в полиэтилене методом непосредственного сжигания. Определение содержания сажи методом термогравиметрического анализа (TGA). Определение дисперсии сажи в полиэтилене с помощью микроскопа
ГОСТ 21119.8-75 Общие методы испытаний пигментов и наполнителей. Определение маслоемкости
ГОСТ 21119.12-92 Общие методы испытаний пигментов и наполнителей. Определение кислотности или щелочности водного экстракта
ГОСТ 21119.11-92 Общие методы испытаний пигментов и наполнителей. Определение водорастворимых сульфатов, хлоридов и нитратов
ГОСТ 21119.4-75 Общие методы испытаний пигментов и наполнителей. Методы определения остатка на сите
ГОСТ 12175-90 Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Методы определения плотности. Испытания на водопоглощение и усадку
ГОСТ Р МЭК 811-1-4-94 Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Испытания при низкой температуре
ГОСТ IEC 60811-4-2-2011 Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 4-2. Специальные методы испытаний полиэтиленовых и полипропиленовых композиций. Прочность при растяжении и относительное удлинение при разрыве после кондиционирования при повышенной температуре. Испытание навиванием после кондиционирования при повышенной температуре. Испытание навиванием после теплового старения на воздухе. Измерение увеличения массы. Испытание на длительную термическую стабильность. Испытание на окислительную деструкцию при каталитическом воздействии меди

Дополнительная информация

Английское название
Введен в действие	01.01.2007
Взамен	ГОСТ Р МЭК 60811-4-2-99
Дата завершения срока действия	01.01.2013
Дата издания	13.07.2006
