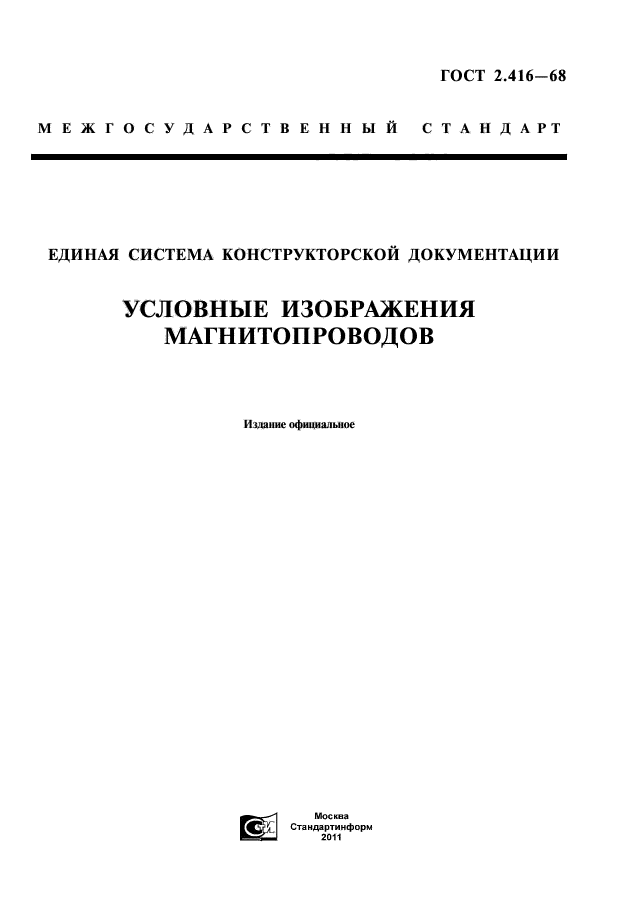

ГОСТ 2.416-68

Единая система конструкторской документации. Условные изображения магнитопроводов

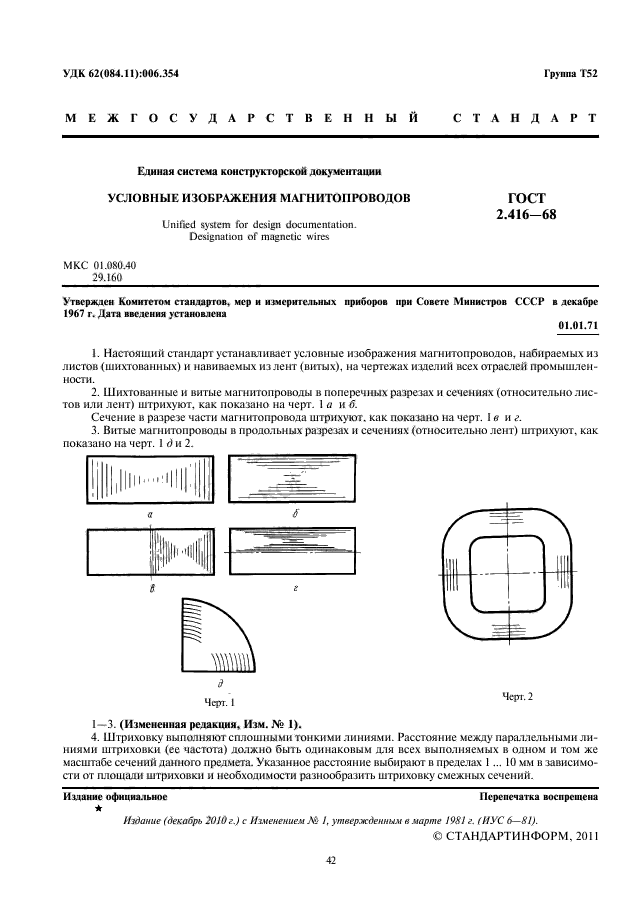

действующий Настоящий стандарт устанавливает условные изображения магнитопроводов, набираемых из листов (шихтованных) и навиваемых из лент (витых), на чертежах изделий всех отраслей промышленности

Текст ГОСТ 2.416-68


С поправками и изменениями:
Изменение №1 к ГОСТ 2.416-68 от 01.07.1981 (текст интегрирован в текст или описание стандарта)

Другие ГОСТы

ГОСТ 2.308-79 Единая система конструкторской документации. Указание на чертежах допусков формы и расположения поверхностей
ГОСТ 2.308-2011 Единая система конструкторской документации. Указания допусков формы и расположения поверхностей
ГОСТ 2.314-68 Единая система конструкторской документации. Указания на чертежах о маркировании и клеймении изделий
ГОСТ 2.420-69 Единая система конструкторской документации. Упрощенные изображения подшипников качения на сборочных чертежах
ГОСТ 2.402-68 Единая система конструкторской документации. Условные изображения зубчатых колес, реек, червяков и звездочек цепных передач
ГОСТ 2.313-82 Единая система конструкторской документации. Условные изображения и обозначения неразъемных соединений
ГОСТ 2.312-72 Единая система конструкторской документации. Условные изображения и обозначения швов сварных соединений
ГОСТ 2.601-68 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.601-95 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.304-81 Единая система конструкторской документации. Шрифты чертежные
ГОСТ 2.604-2000 Единая система конструкторской документации. Чертежи ремонтные. Общие требования
ГОСТ 2.604-68 Единая система конструкторской документации. Чертежи ремонтные
ГОСТ 2.301-68 Единая система конструкторской документации. Форматы

Дополнительная информация

Английское название
Введен в действие01.01.1971
Дата издания04.02.2011 переиздание с изм. 1
