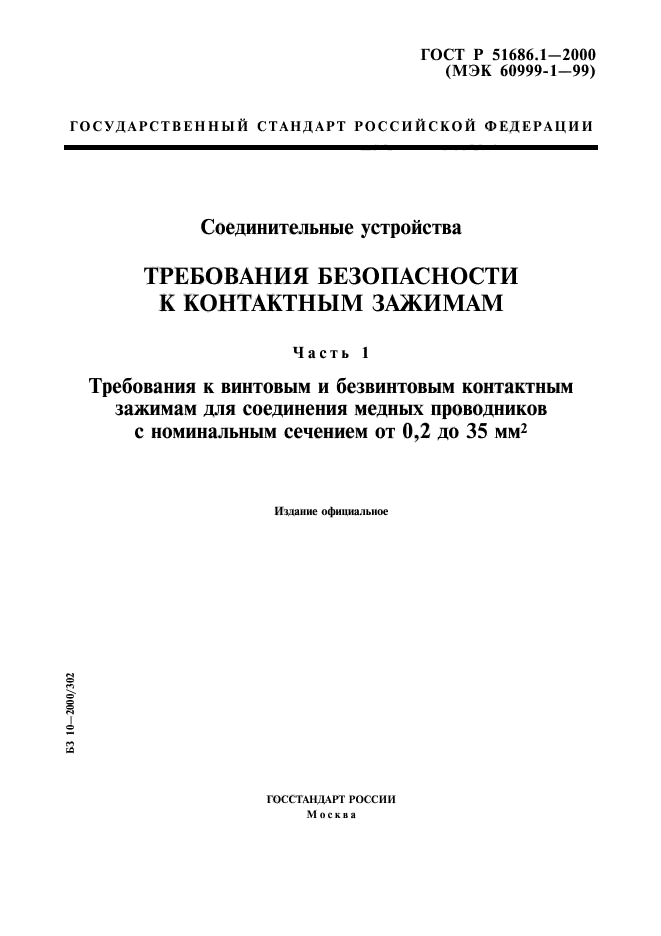

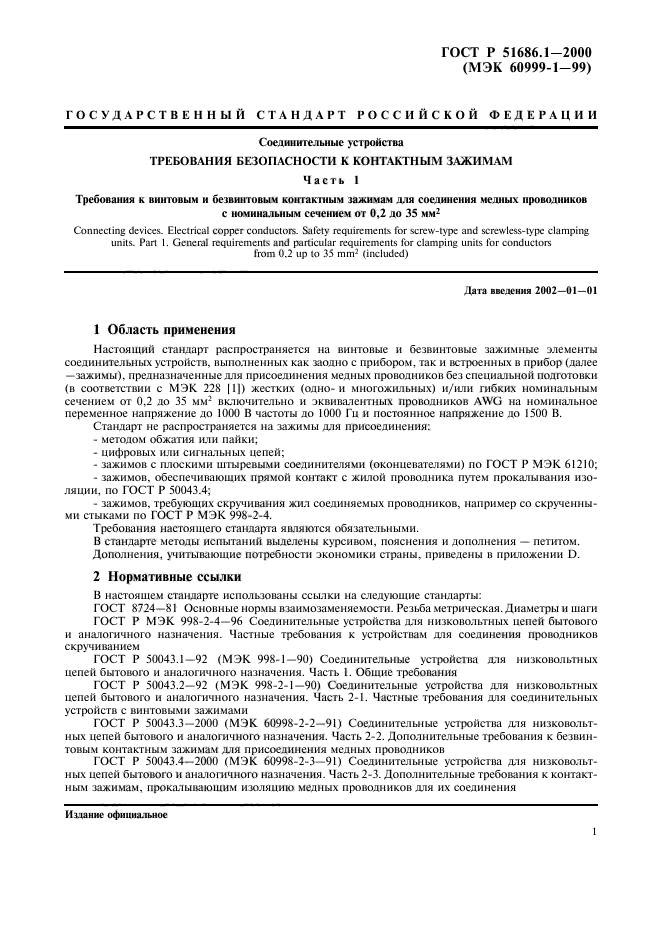

ГОСТ Р 51686.1-2000

Соединительные устройства. Требования безопасности к контактным зажимам. Часть 1. Требования к винтовым и безвинтовым контактным зажимам для соединения медных проводников с номинальным сечением от 0,2 до 35 мм кв.

отменён Настоящий стандарт распространяется на винтовые и безвинтовые зажимные элементы соединительных устройств, выполненных как заодно с прибором, так и встроенных в прибор, предназначенные для присоединения медных проводников без специальной подготовки жестких (одно- и многожильных) и/или гибких номинальным сечением от 0,2 до 35 мм в кв. включительно и эквивалентных проводников AWG на номинальное переменное напряжение до 1000 В частоты до 1000 Гц и постоянное напряжение до 1500 В. Стандарт не распространяется на зажимы для присоединения: - методом обжатия или пайки; - цифровых или сигнальных цепей; - зажимов с плоскими штыревыми соединителями (оконцевателями); - зажимов, обеспечивающих прямой контакт с жилой проводника путем прокалывания изоляции; - зажимов, требующих скручивания жил соединяемых проводников, например, со скрученными стыками

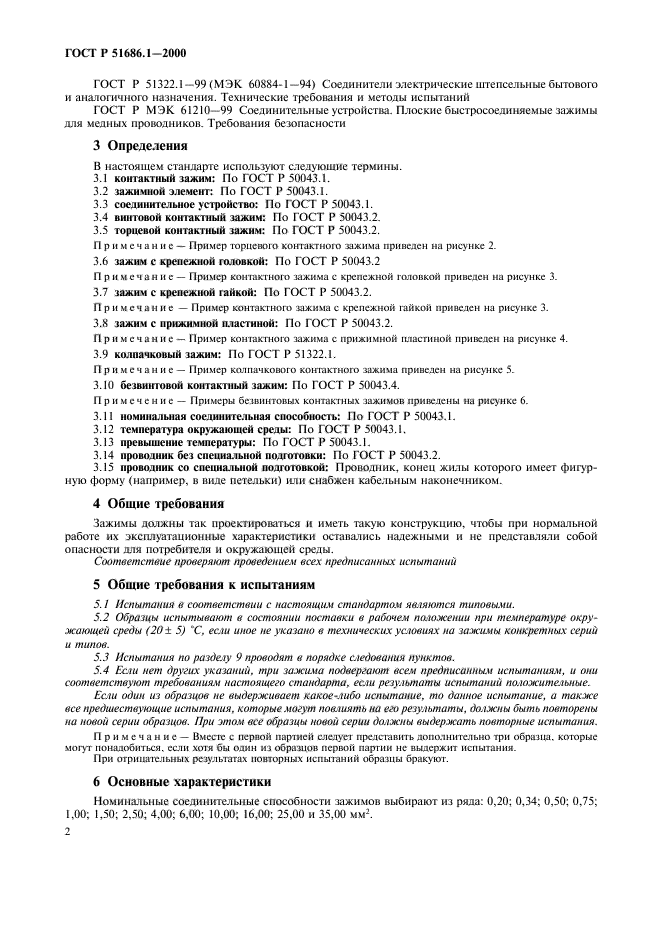

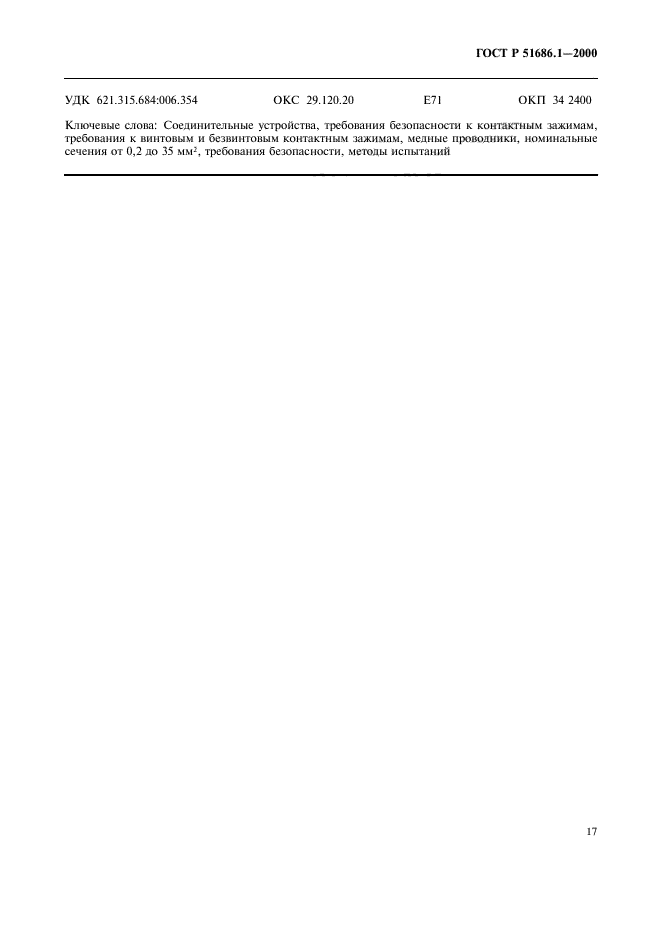

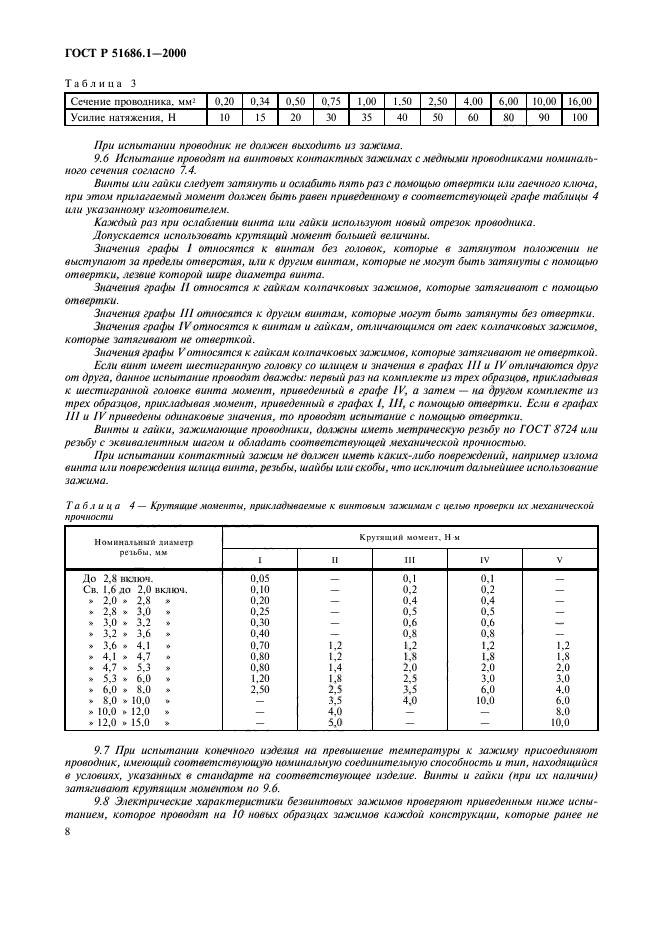

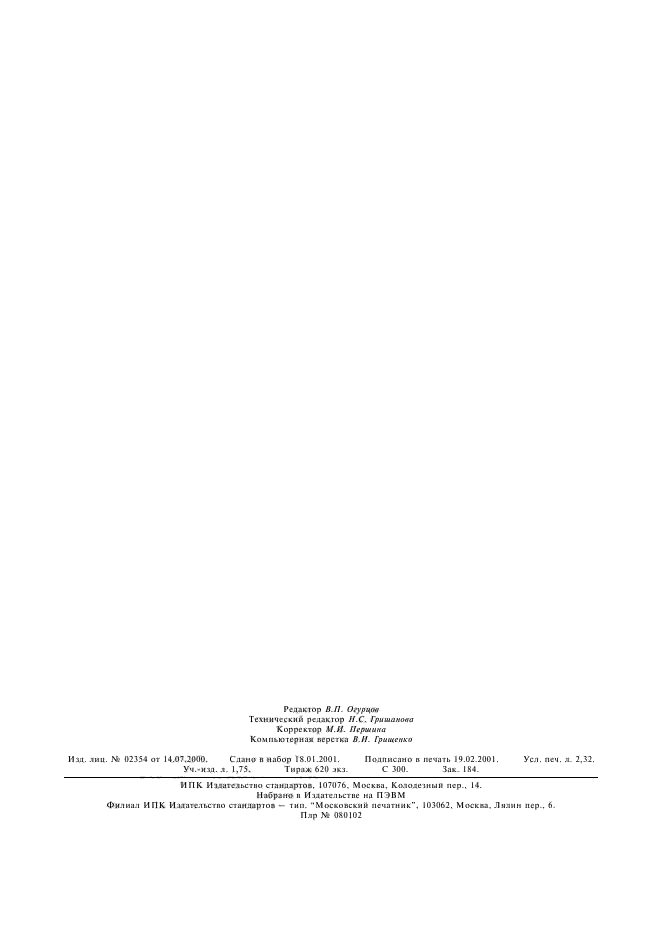

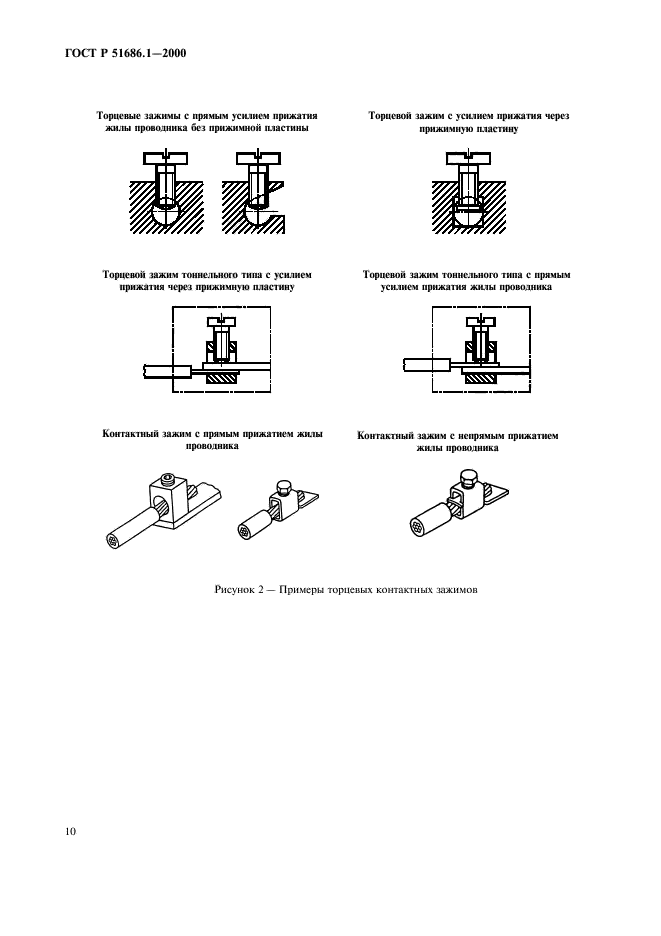

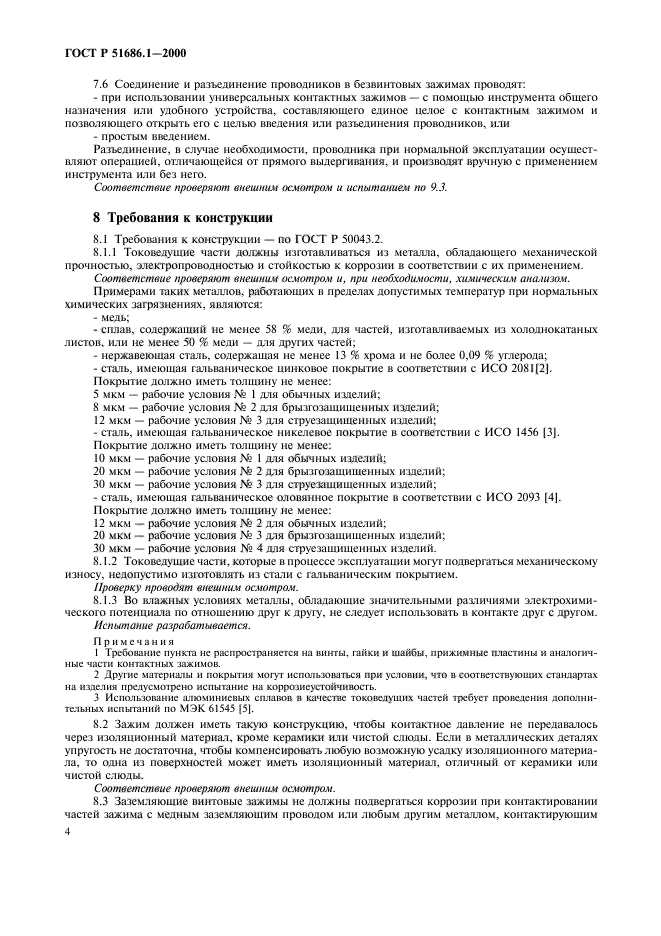

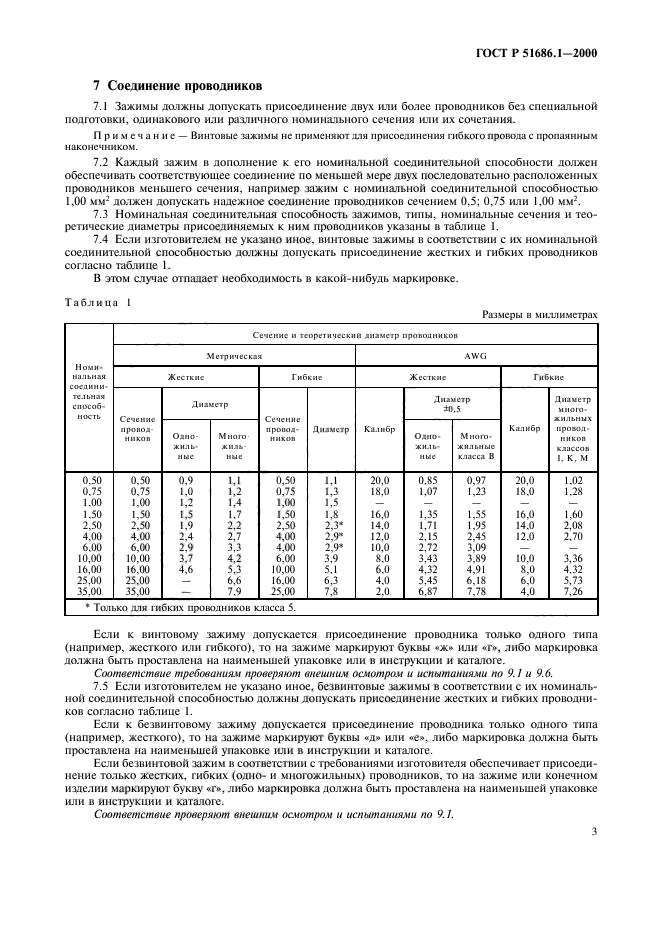

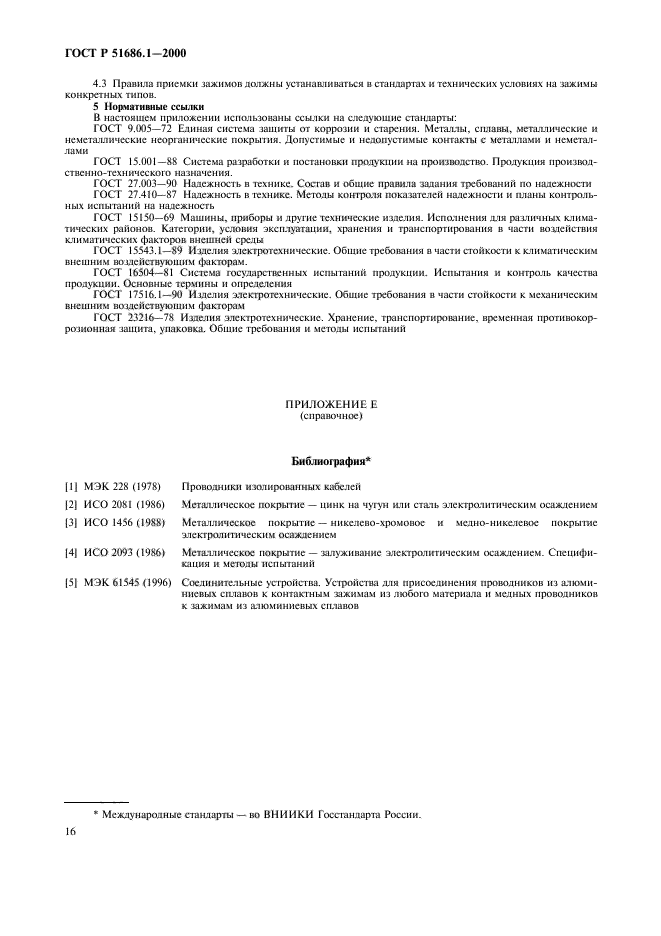

Текст ГОСТ Р 51686.1-2000

 С поправками и изменениями:
Изменение к ГОСТ Р 51686.1-2000. Отменен от 01.01.2014 (текст интегрирован в текст или описание стандарта)

Другие ГОСТы

ГОСТ Р 50043.4-2000 Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 2-3. Дополнительные требования к контактным зажимам, прокалывающим изоляцию медных проводников для их соединения
ГОСТ 31195.2.3-2012 Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 2-3. Дополнительные требования к контактным зажимам, прокалывающим изоляцию медных проводников для их соединения
ГОСТ IEC 60998-2-3-2017 Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 2-3. Дополнительные требования к контактным зажимам, прокалывающим изоляцию медных проводников для их соединения
ГОСТ IEC 60998-2-4-2013 Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 2-4. Дополнительные требования к устройствам соединения скруткой
ГОСТ Р 50043.6-2000 Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 2-5. Дополнительные требования к соединительным коробкам (присоединения и/или ответвления медных проводников) для зажимов или соединительных устройств
ГОСТ 31195.2.5-2012 Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 2-5. Дополнительные требования к соединительным коробкам (присоединения и/или ответвления медных проводников) для зажимов или соединительных устройств
ГОСТ 31602.1-2012 Соединительные устройства. Требования безопасности к контактным зажимам. Часть 1. Требования к винтовым и безвинтовым контактным зажимам для соединения медных проводников с номинальным сечением от 0,2 до 35 кв. мм
ГОСТ 8959-75 Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Гайки соединительные. Основные размеры
ГОСТ 31604-2020 Соединительные устройства. Устройства для присоединения алюминиевых проводников к зажимам из любого материала и медных проводников к зажимам из алюминиевых сплавов. Общие требования и методы испытаний
ГОСТ 31604-2012 Соединительные устройства. Устройства для присоединения алюминиевых проводников к зажимам из любого материала и медных проводников к зажимам из алюминиевых сплавов. Общие требования и методы испытаний
ГОСТ Р 51701-2000 Соединительные устройства. Устройства для присоединения алюминиевых проводников к зажимам из любого материала и медных проводников к зажимам из алюминиевых сплавов. Общие требования и методы испытаний
ГОСТ Р 51686.2-2013 Соединительные устройства. Требования безопасности к контактным зажимам. Часть 2. Дополнительные требования к винтовым и безвинтовым контактным зажимам для соединения медных проводников с номинальным сечением от 35 до 300 мм кв. включительно
ГОСТ Р 51686.2-2000 Соединительные устройства. Требования безопасности к контактным зажимам. Часть 2. Дополнительные требования к винтовым и безвинтовым контактным зажимам для соединения медных проводников с номинальным сечением от 35 до 300 мм кв.
ГОСТ 31602.2-2012 Соединительные устройства. Требования безопасности к контактным зажимам. Часть 2. Дополнительные требования к винтовым и безвинтовым контактным зажимам для соединения медных проводников с номинальным сечением от 35 до 300 кв. мм

Дополнительная информация

Английское название
Введен в действие	01.01.2002
Дата завершения срока действия	01.01.2014
Дата издания	19.02.2001
