ГОСТ 21224-75

Оправки расточные консольные с креплением резца под углом 90 град. и хвостовиком конусностью 7:24. Конструкция и размеры

действующий Настоящий стандарт распространяется на расточные консольные оправки с креплением резца под углом 90 град. и хвостовиком конусностью 7:24, предназначенные для обработки сквозных отверстий

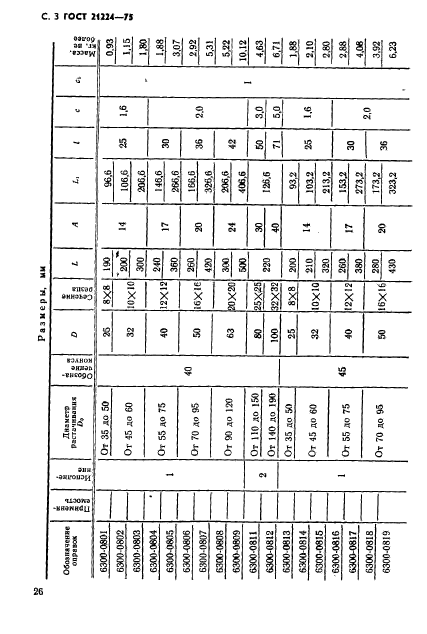

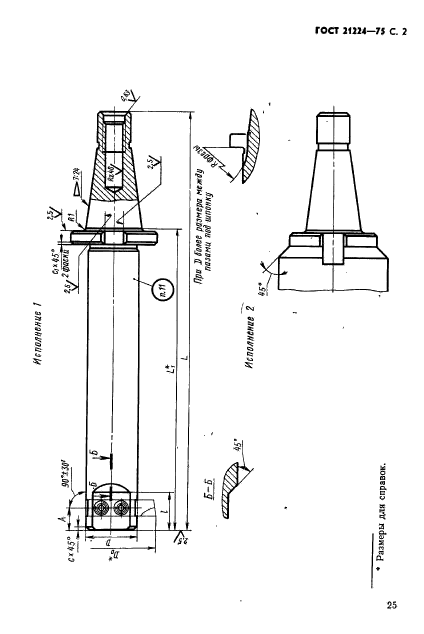

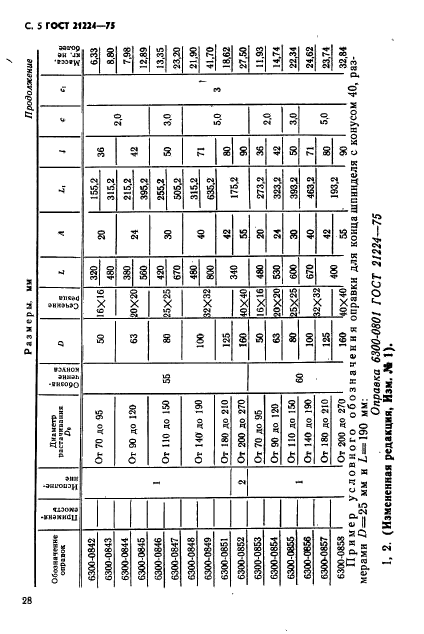

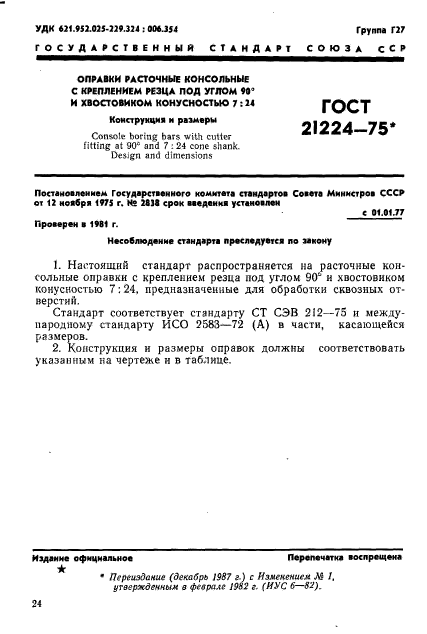

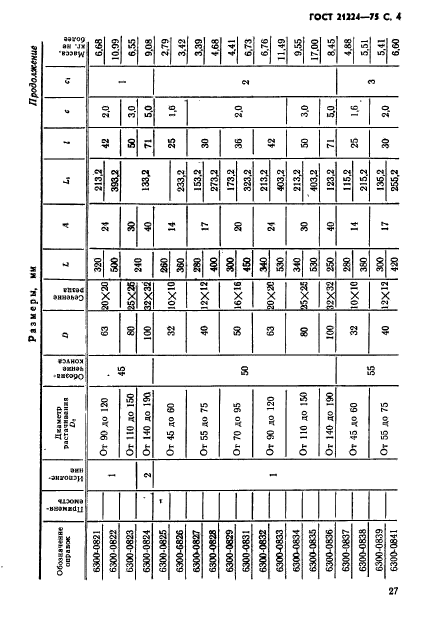

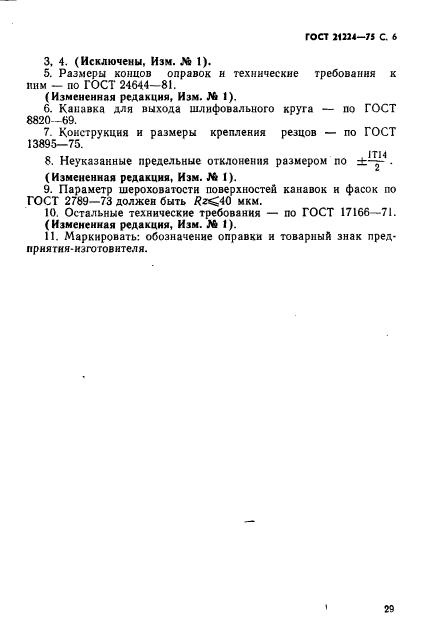

Текст ГОСТ 21224-75


С поправками и изменениями:
Изменение №1 к ГОСТ 21224-75 от 01.07.1982 (текст интегрирован в текст или описание стандарта)

Другие ГОСТы

ГОСТ 17529-72 Оправки кулачковые шпиндельные с пневматическим зажимом. Конструкция и размеры
ГОСТ 17528-72 Оправки кулачковые шпиндельные. Конструкция и размеры
ГОСТ 21223-75 Оправки расточные консольные с креплением резца под углом 45 град. и коническим хвостовиком. Конструкция и размеры
ГОСТ 21226-75 Оправки расточные консольные с креплением резца под углом 45 град. и хвостовиком конусностью 7:24. Конструкция и размеры
ГОСТ 21222-75 Оправки расточные консольные с креплением резца под углом 60 град. и коническим хвостовиком. Конструкция и размеры
ГОСТ 21225-75 Оправки расточные консольные с креплением резца под углом 60 град. и хвостовиком конусностью 7:24. Конструкция и размеры
ГОСТ 21221-75 Оправки расточные консольные с креплением резца под углом 90 град. и коническим хвостовиком. Конструкция и размеры
ГОСТ 32832.4-2014 Оправки с конусом 7:24 для насадных фрез для ручной смены инструмента. Часть 4. Размеры и обозначение
ГОСТ 32832.3-2014 Оправки с конусом 7:24 для насадных фрез для автоматической смены инструмента. Часть 3. Размеры и обозначение
ГОСТ 26541-85 Оправки с конусом 7:24 для насадных торцовых фрез, центрируемых по отверстию к станкам с ЧПУ. Основные размеры
ГОСТ 26538-85 Оправки с конусом 7:24 для насадных торцовых фрез к станкам с ЧПУ. Основные размеры
ГОСТ 13788-68 Оправки с коническим хвостовиком без лапки и торцовыми шпонками для насадных торцовых фрез. Конструкция и размеры
ГОСТ 13787-68 Оправки с коническим хвостовиком без лапки и продольной шпонкой для насадных фрез. Конструкция и размеры
ГОСТ 28485-90 Оправки регулируемые с наружным конусом Морзе и цилиндрическим хвостовиком для сверлильных патронов. Размеры

Дополнительная информация

Английское название
Введен в действие01.01.1977
Дата издания01.12.1987
