ГОСТ 2.414-75

Единая система конструкторской документации. Правила выполнения чертежей жгутов, кабелей и проводов

действующий Настоящий стандарт устанавливает правила выполнения чертежей жгутов, кабелей и проводов в конструкторской документации изделий всех отраслей промышленности

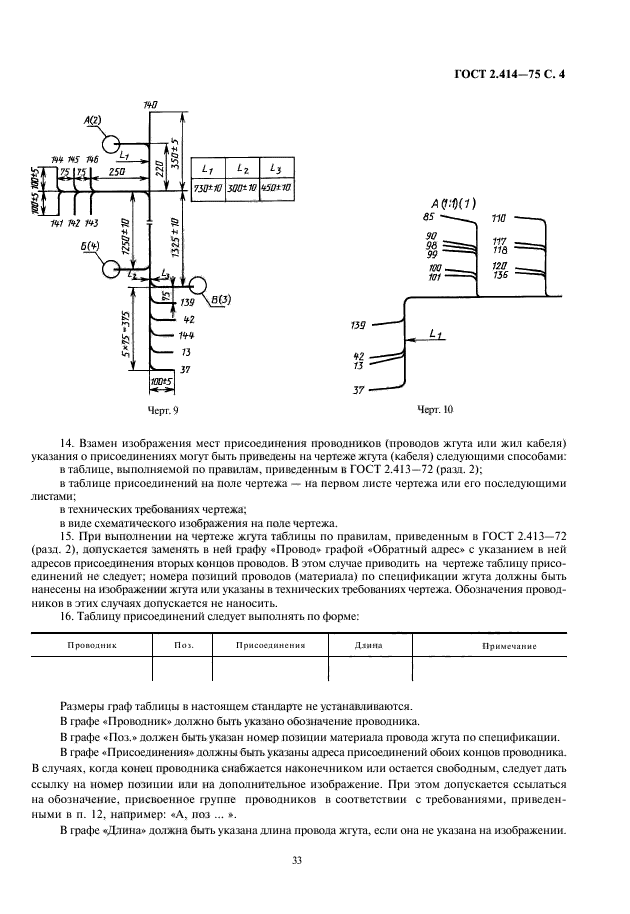

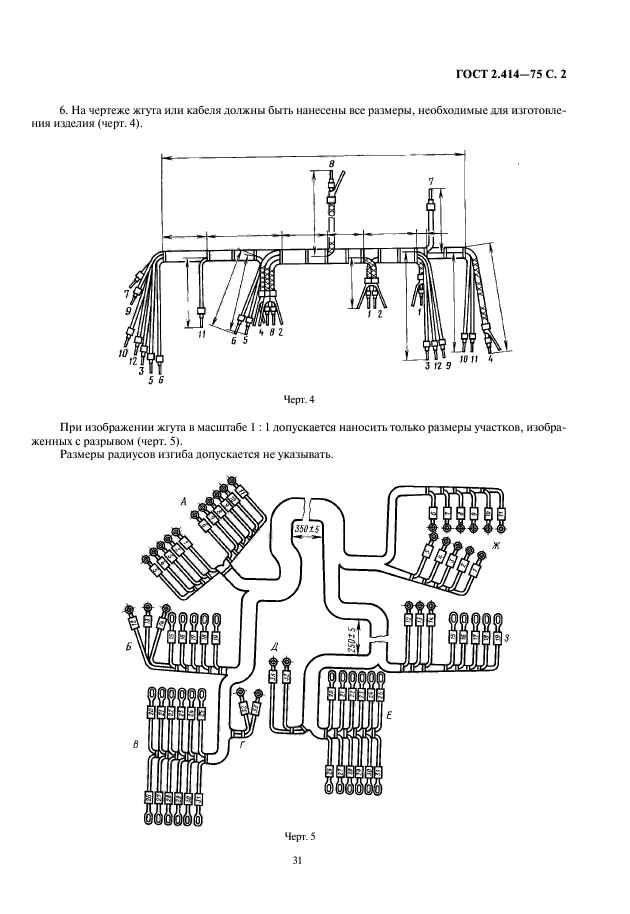

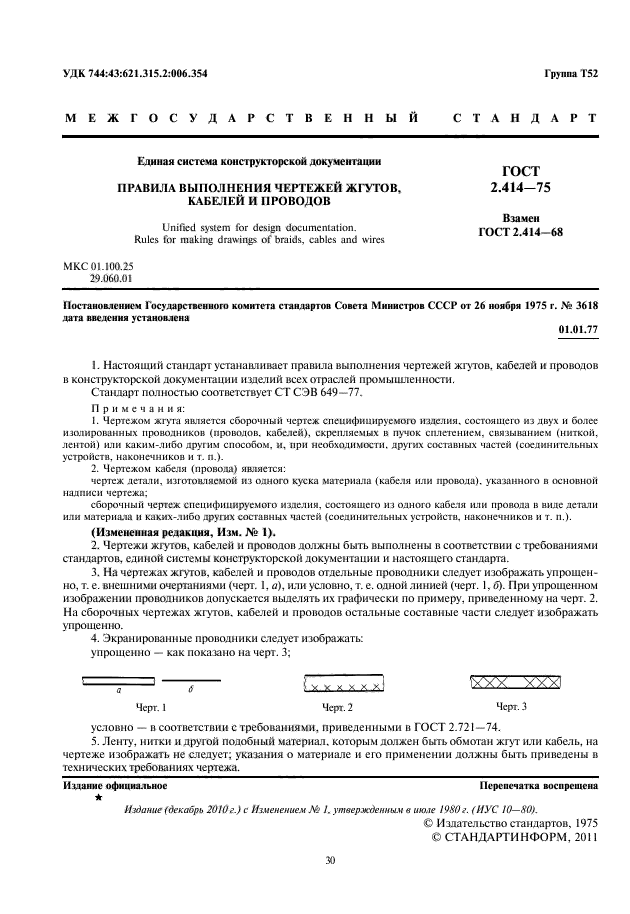

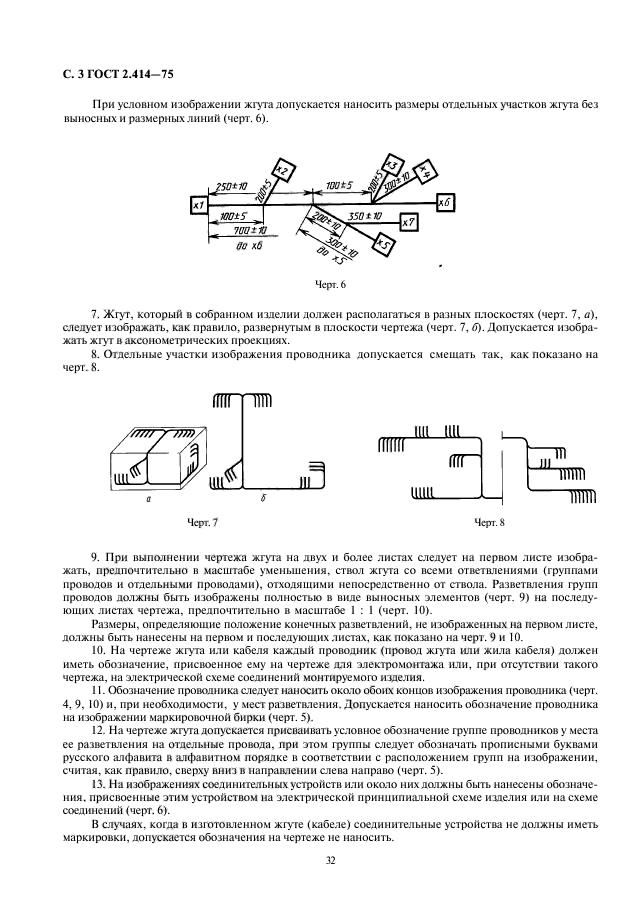

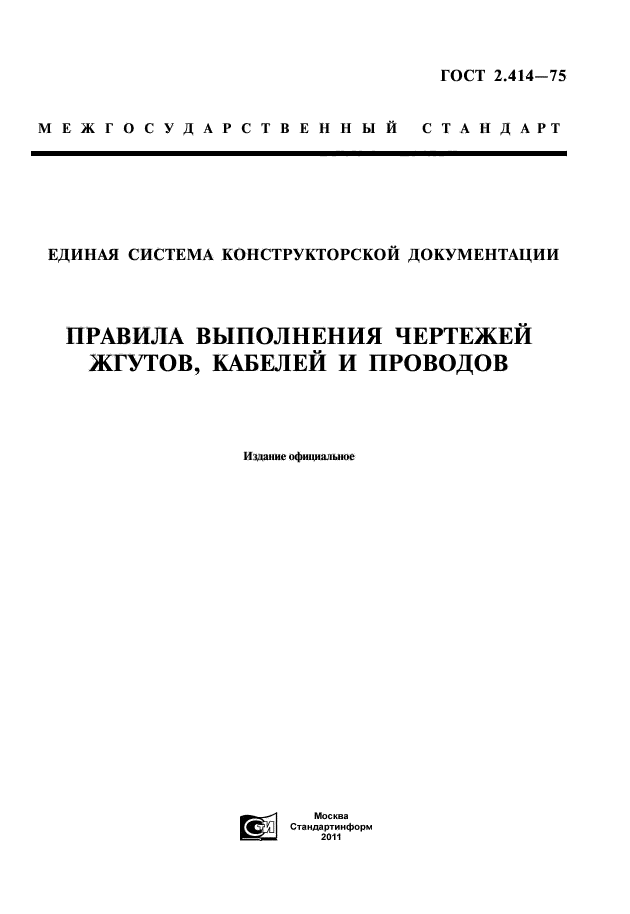

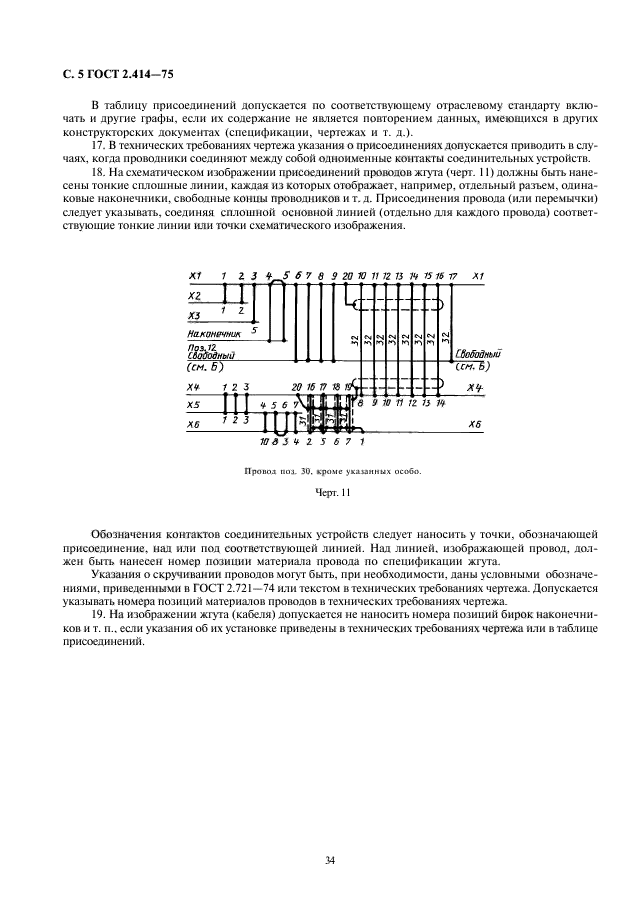

Текст ГОСТ 2.414-75


С поправками и изменениями:
Изменение №1 к ГОСТ 2.414-75 от 01.07.1980 (текст интегрирован в текст или описание стандарта)
