ГОСТ 17531-72

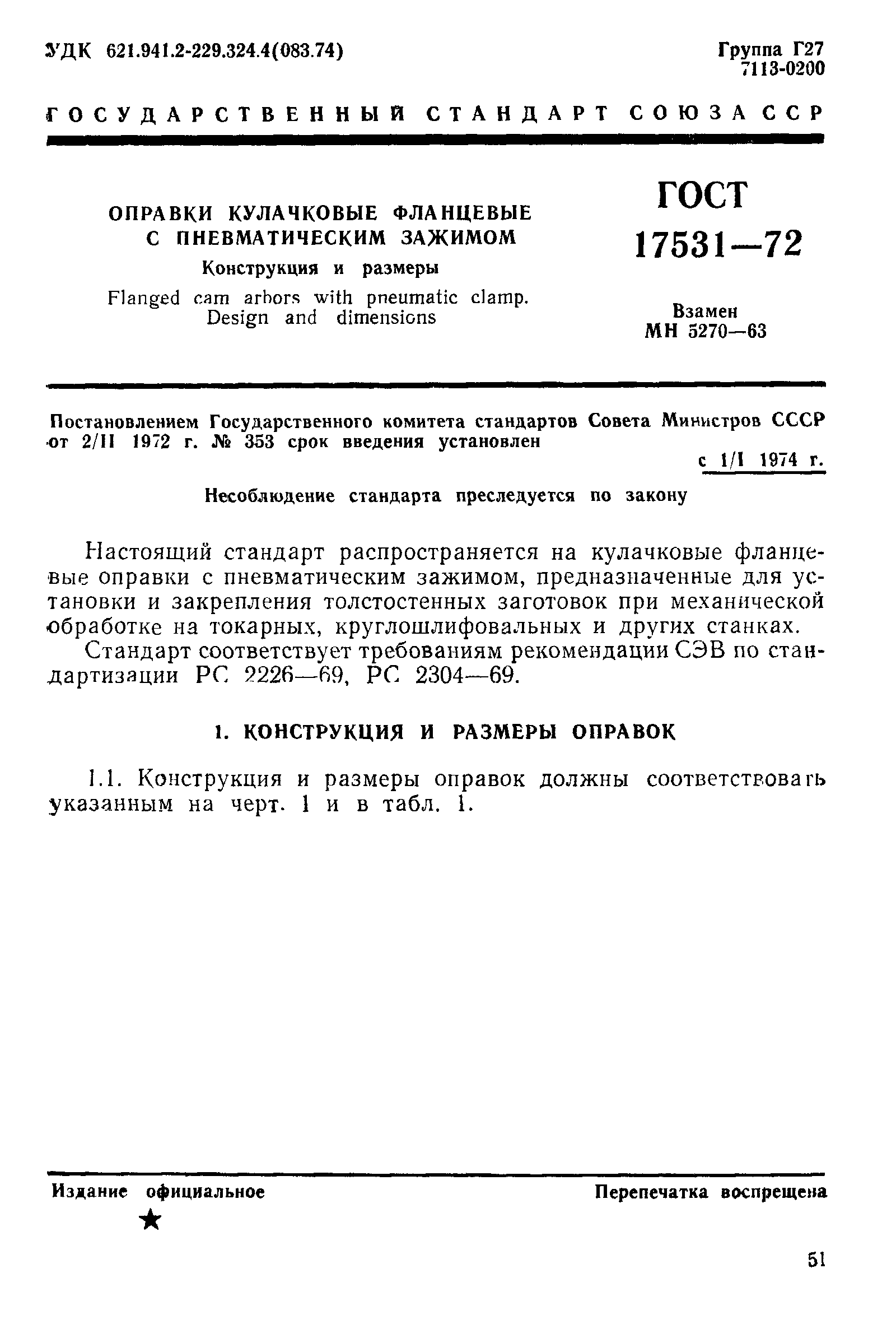

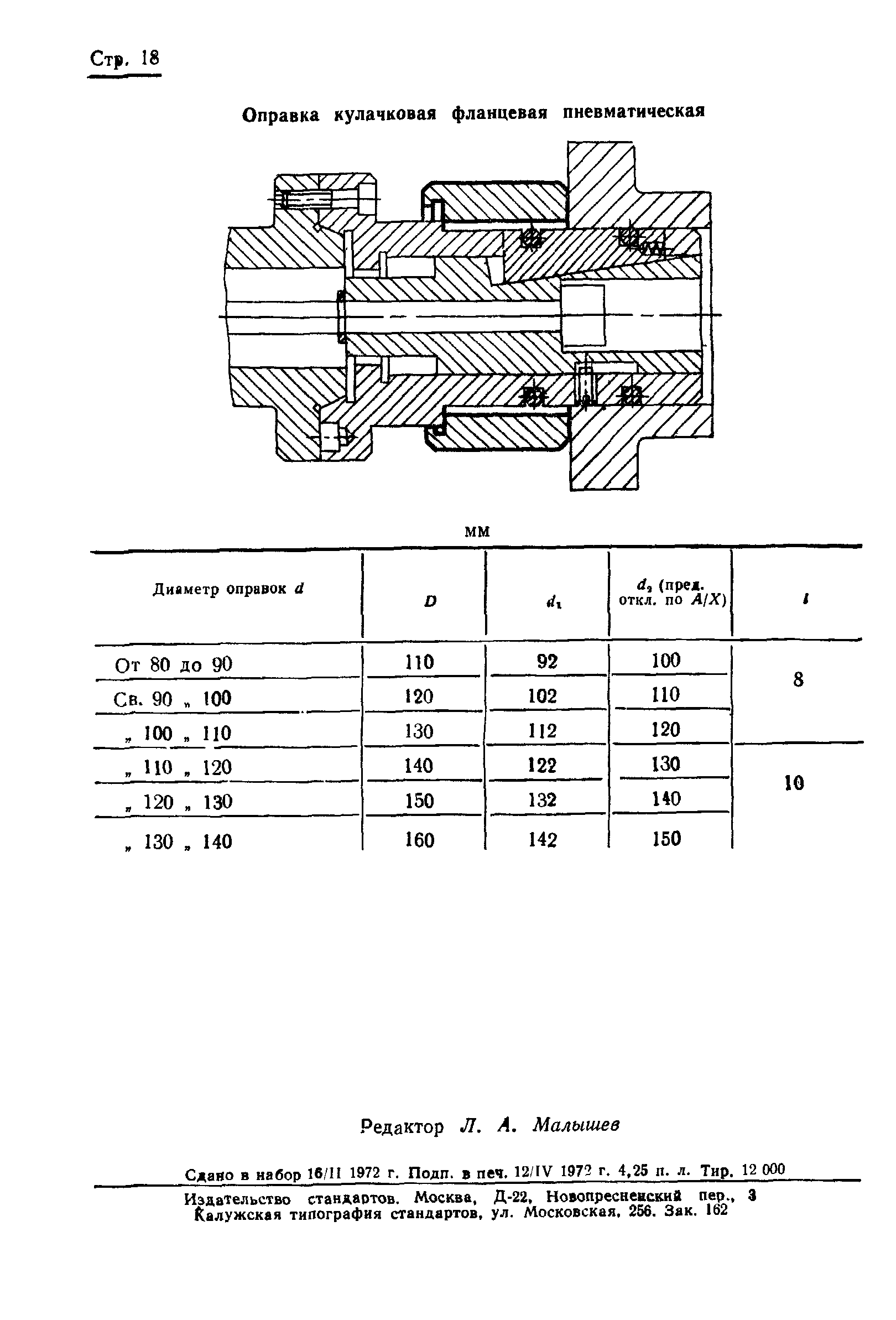

Оправки кулачковые фланцевые с пневматическим зажимом. Конструкция и размеры

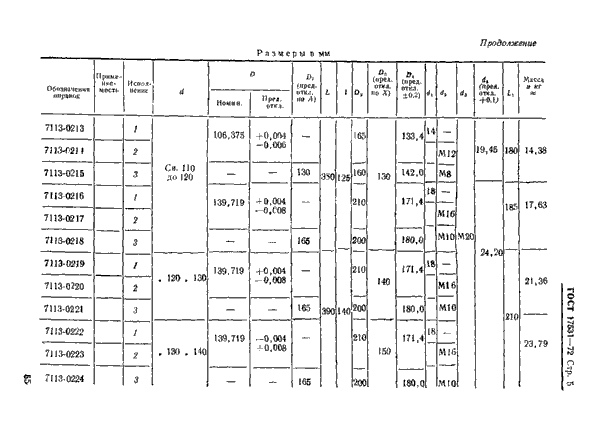

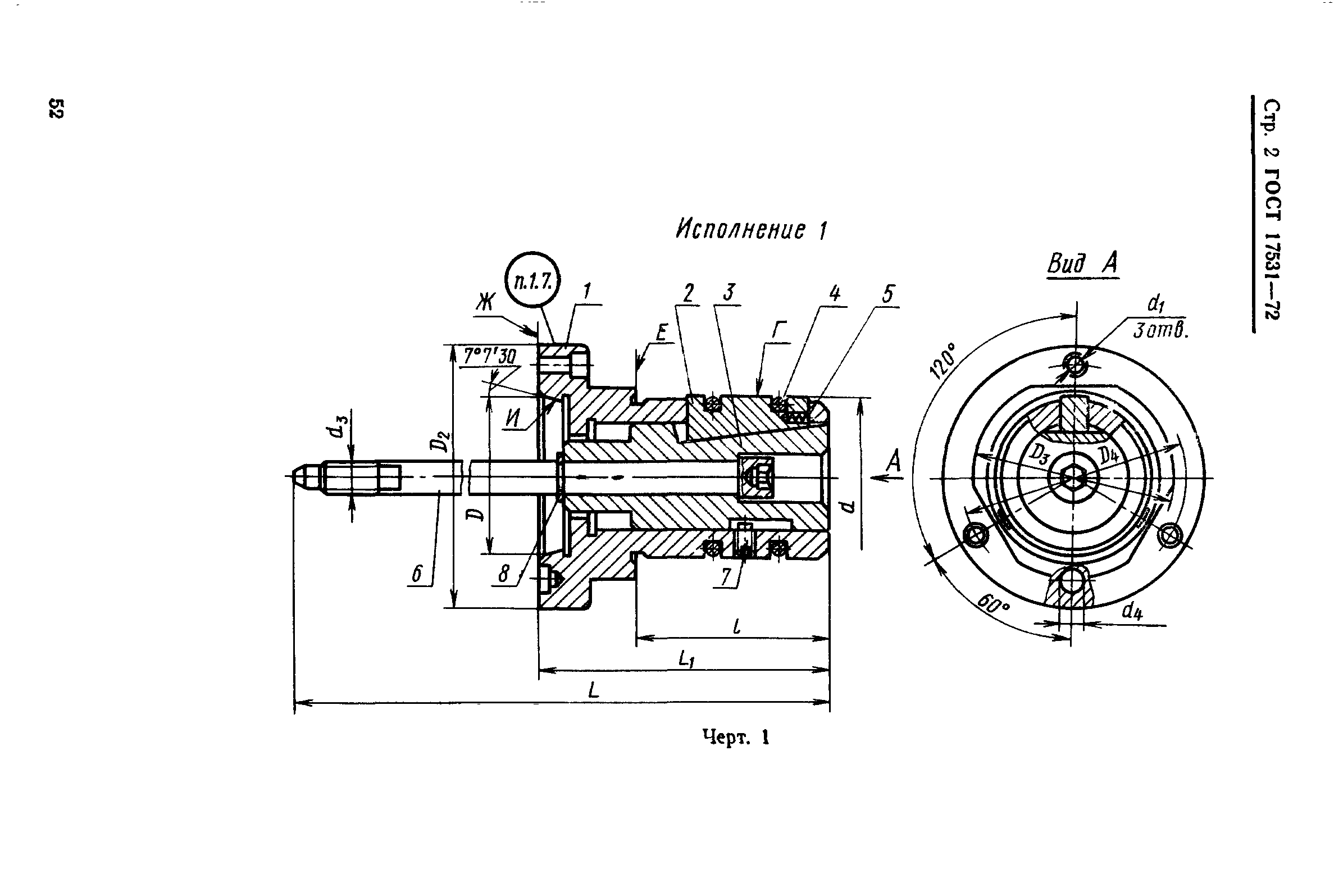

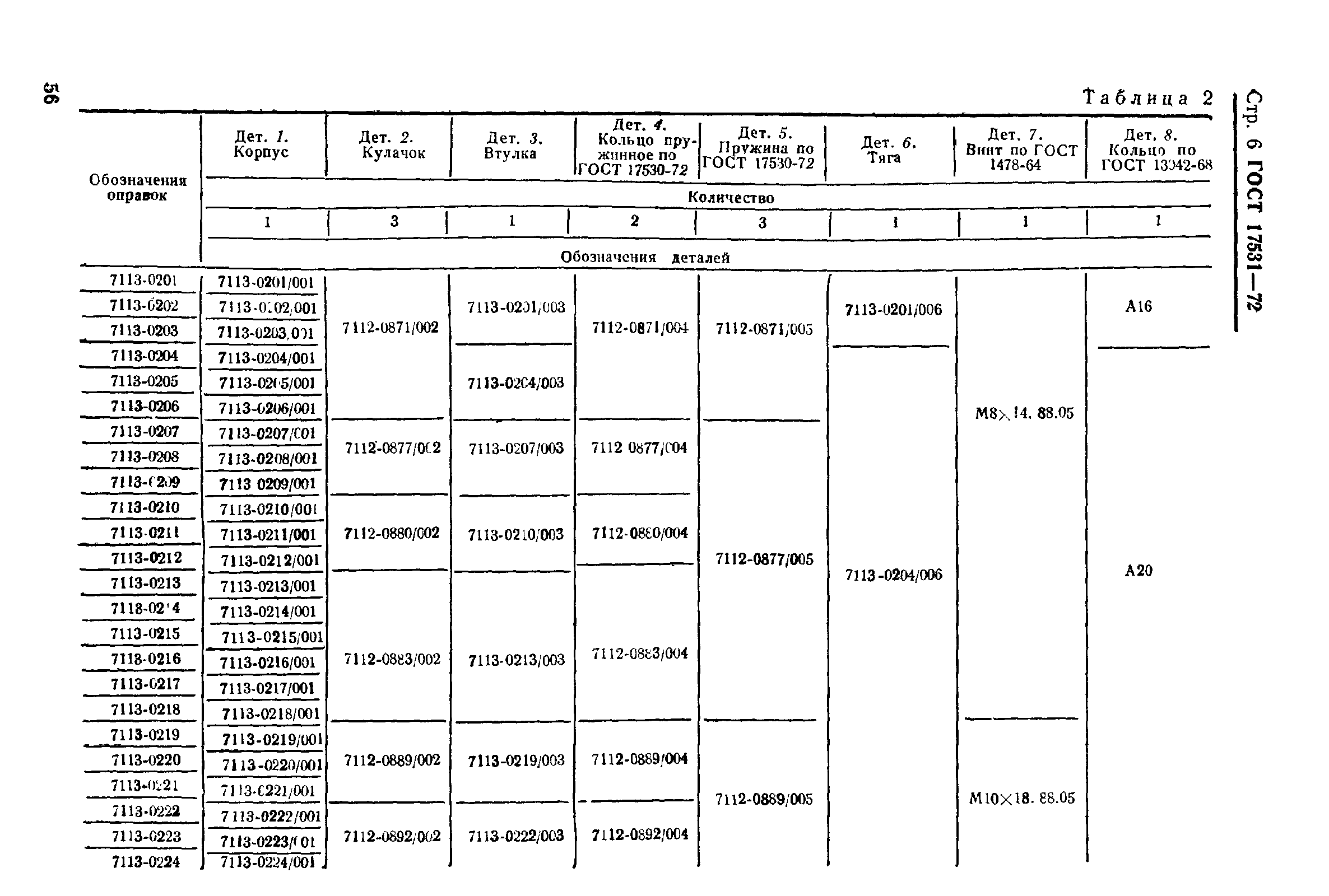

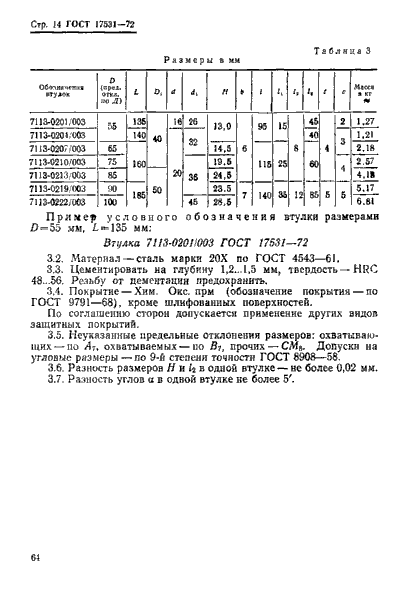

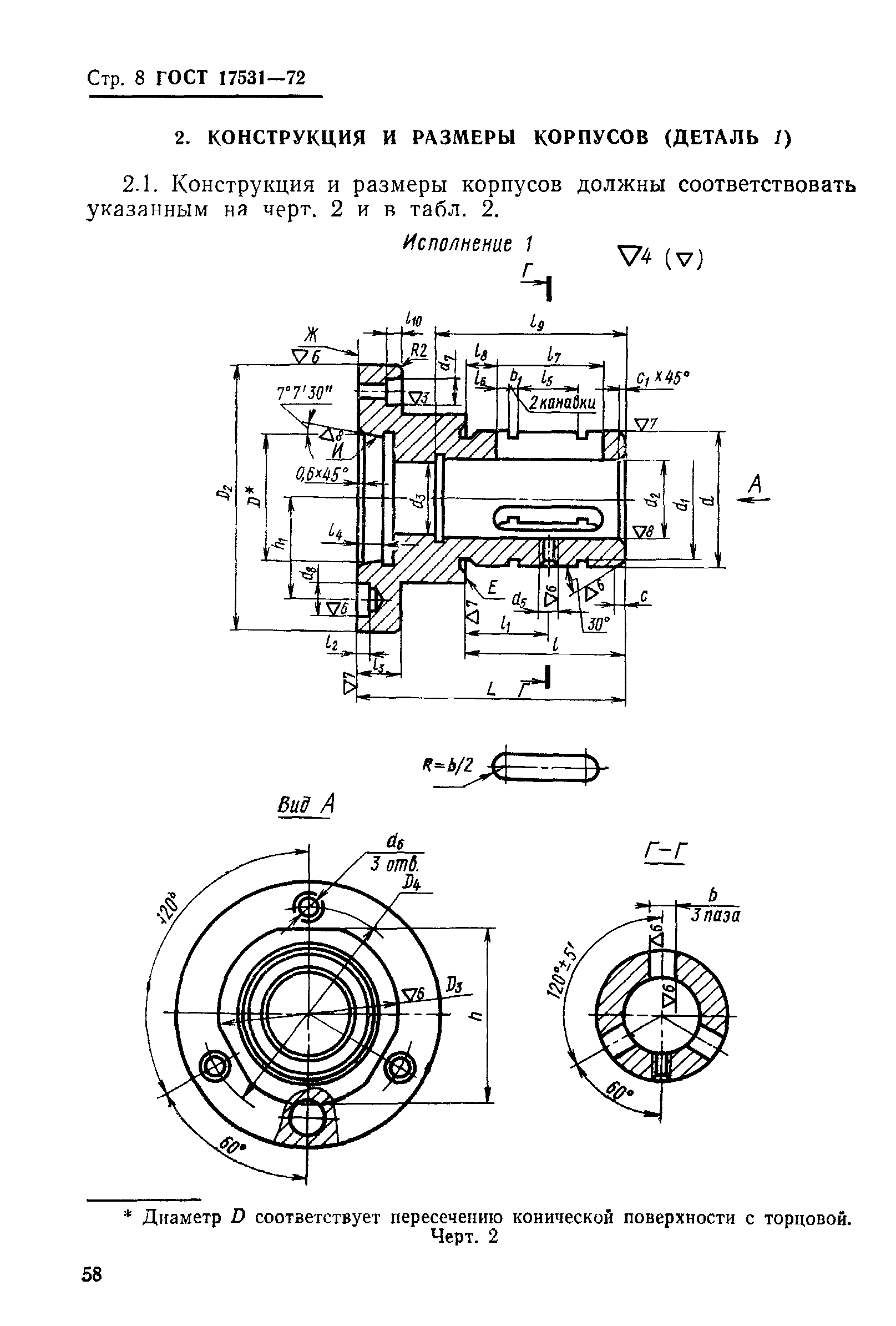

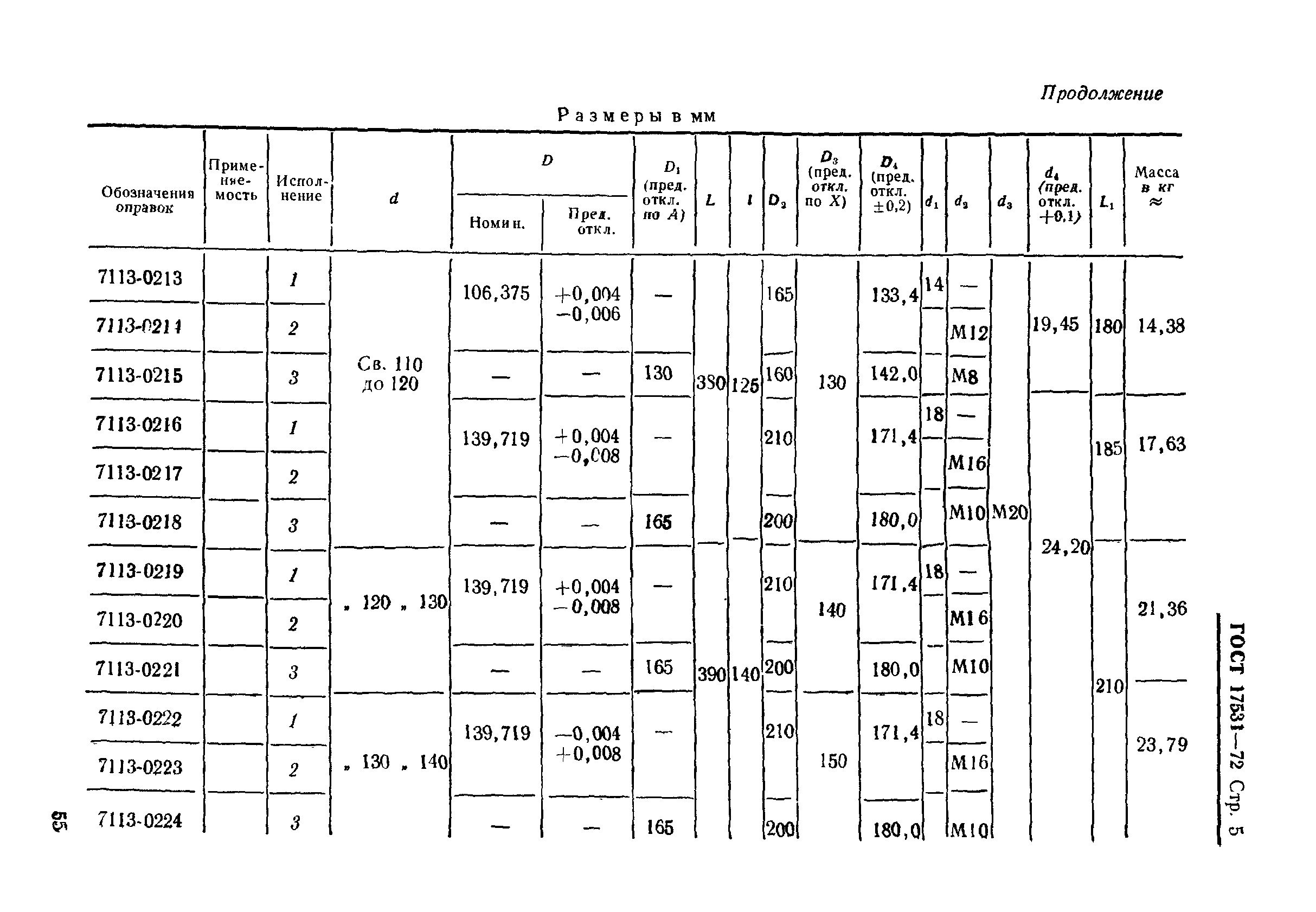

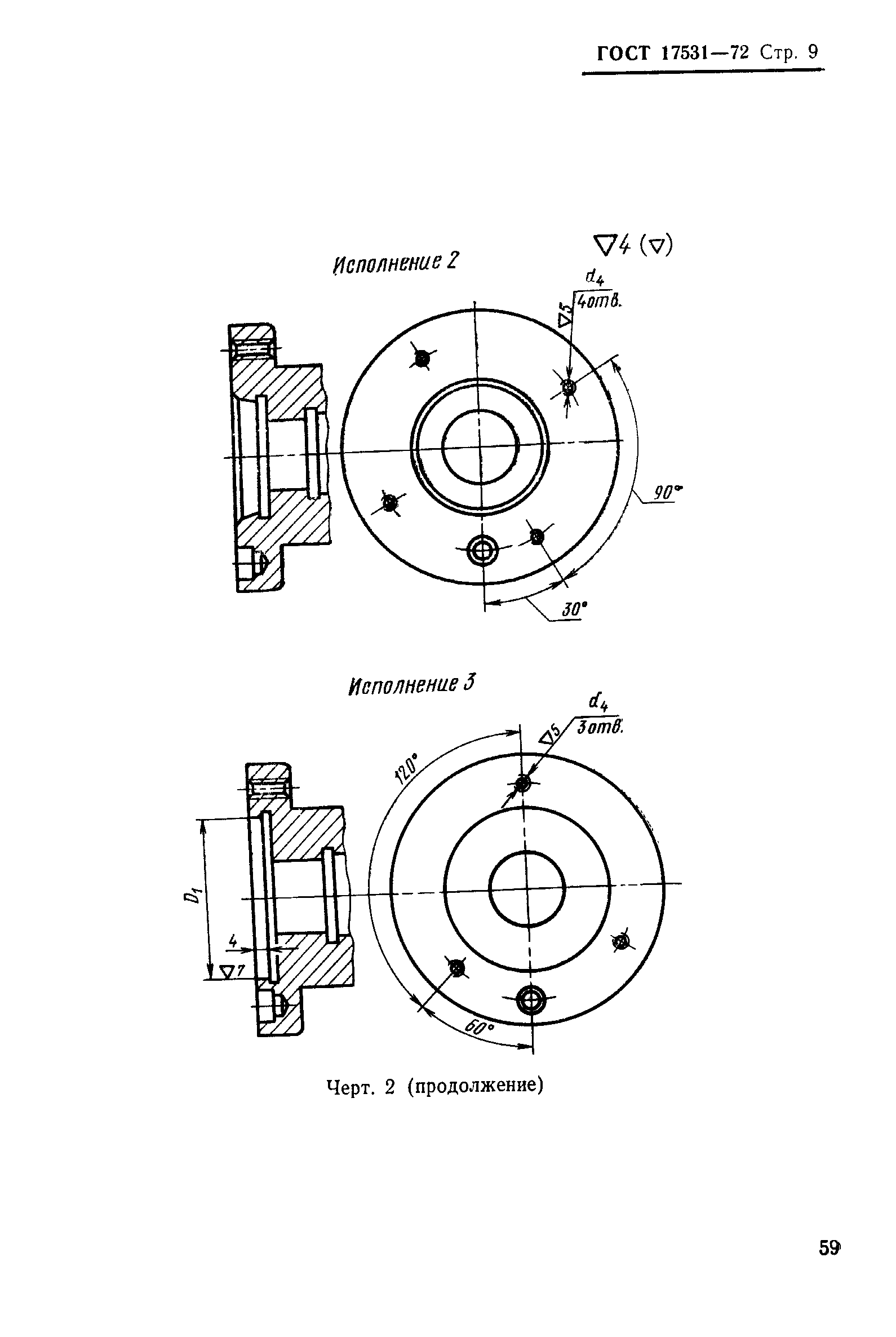

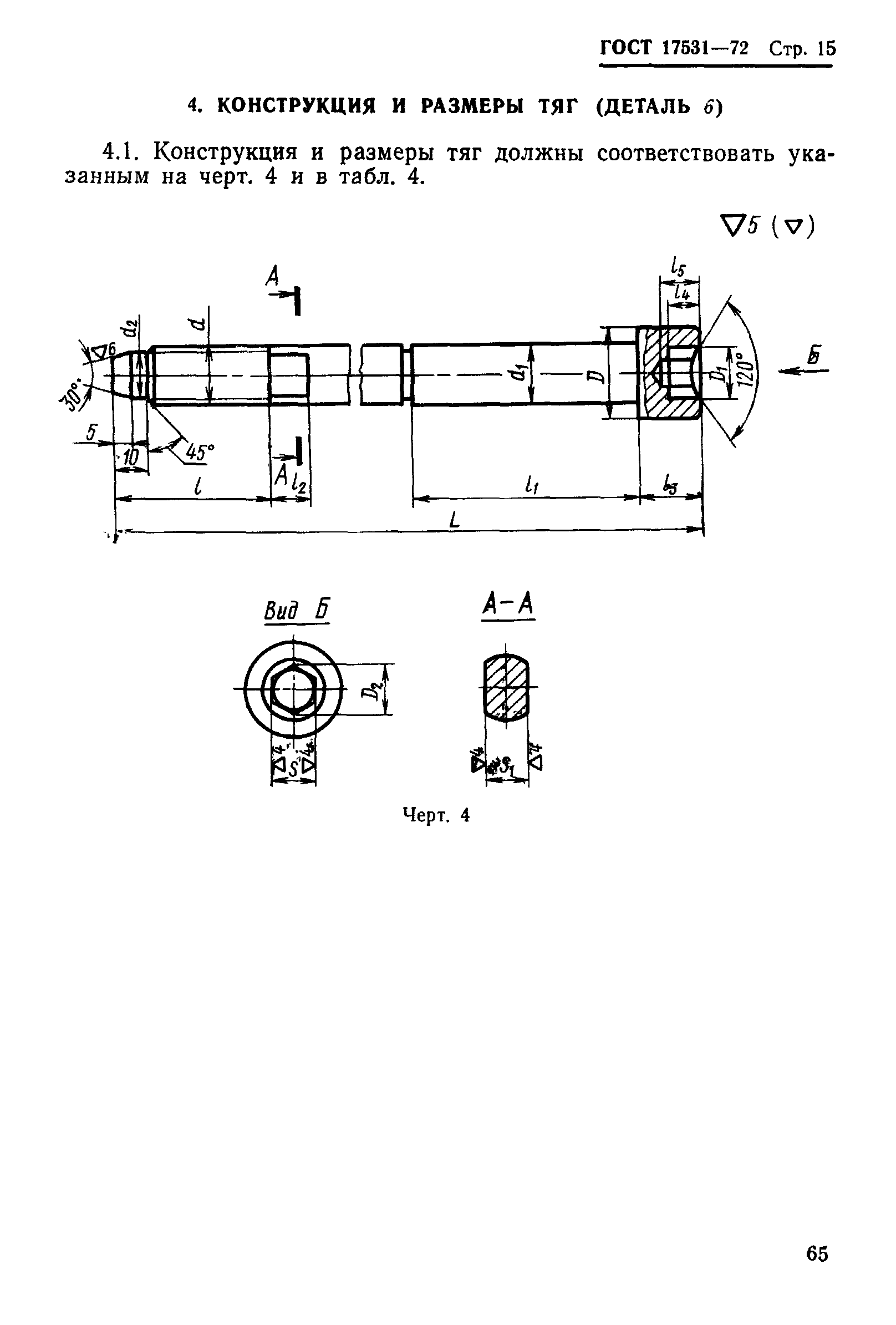

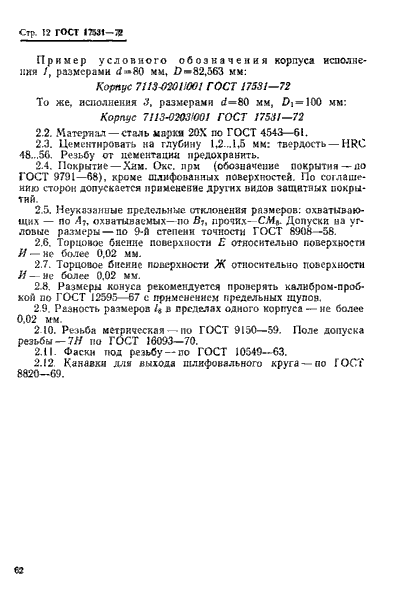

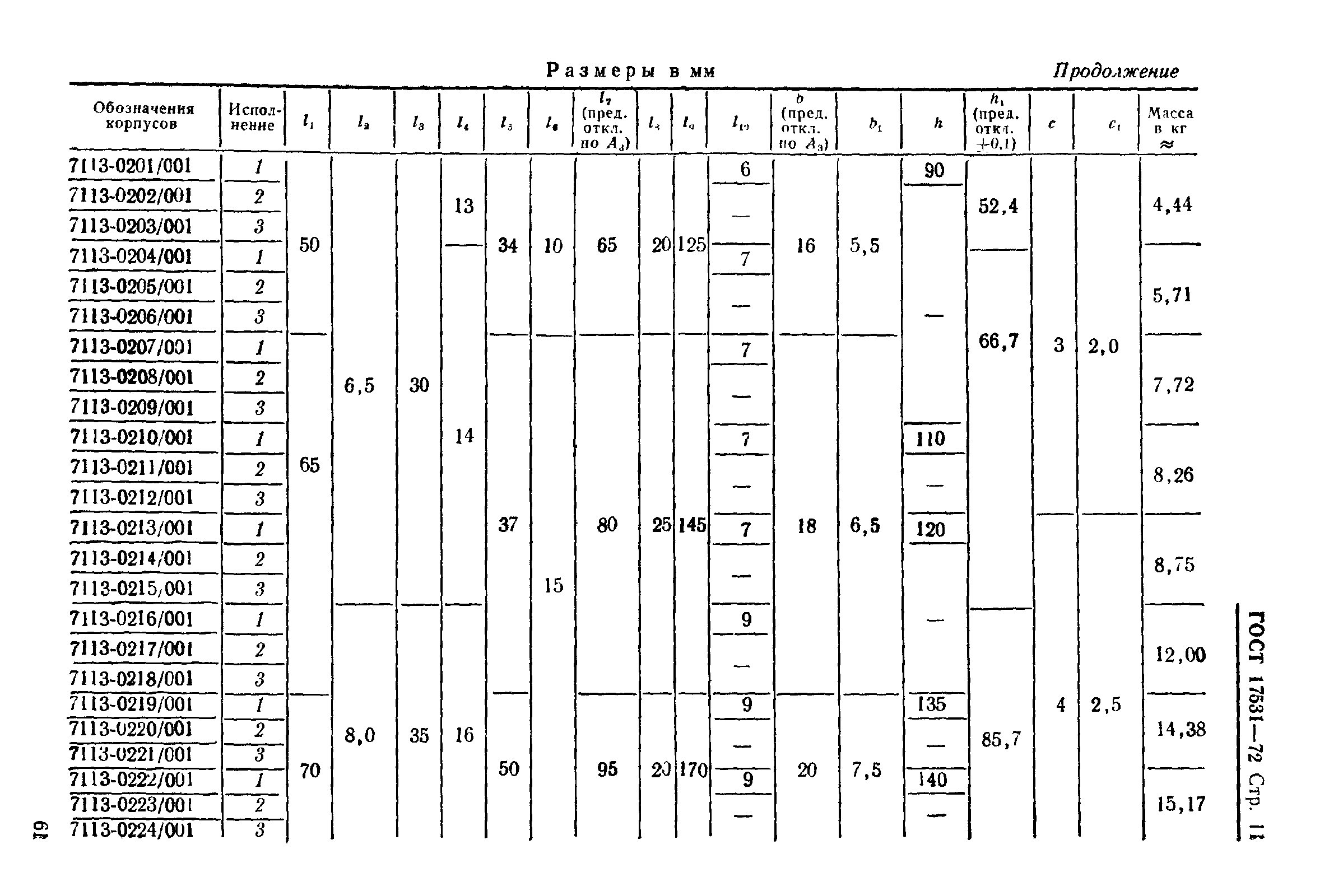

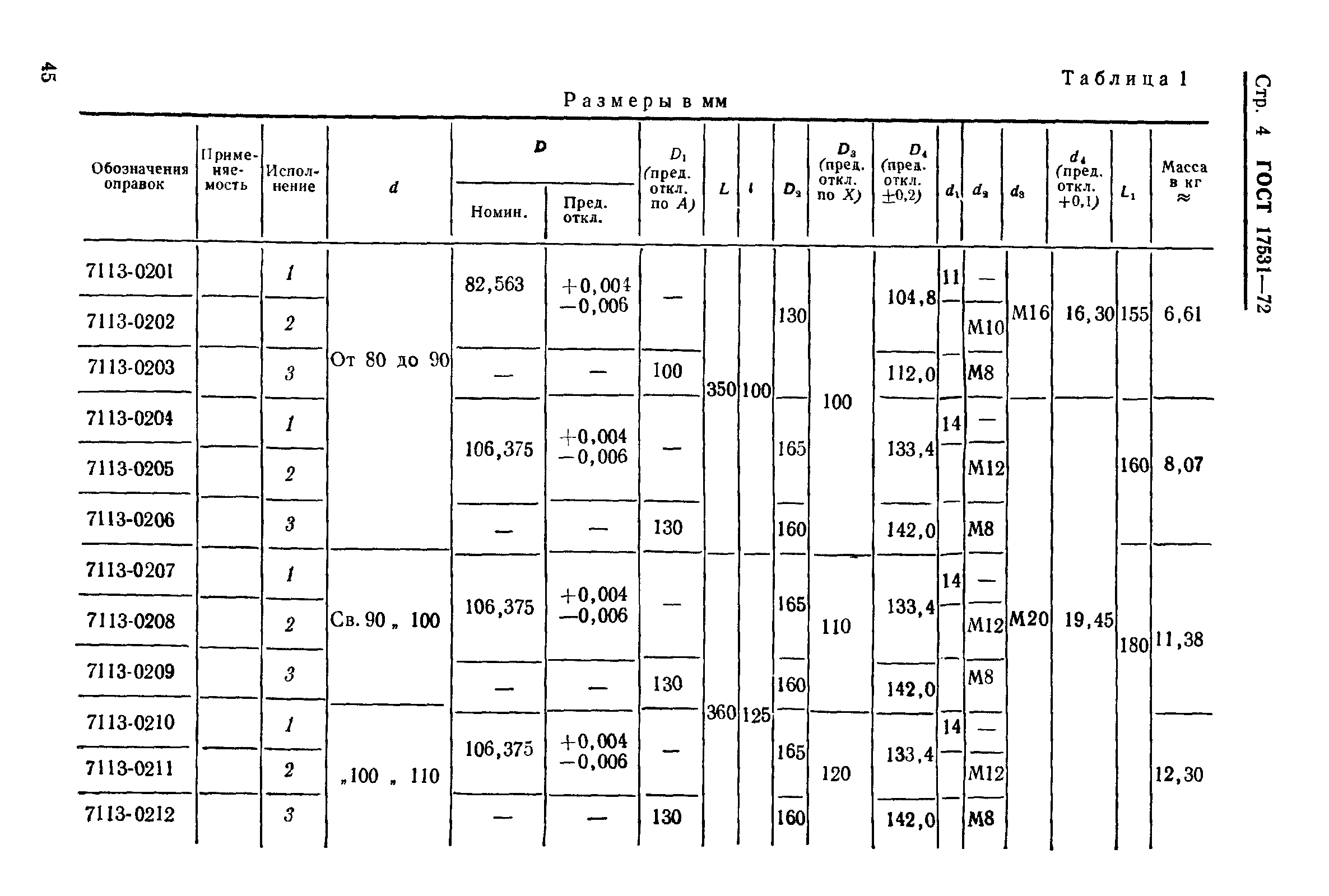

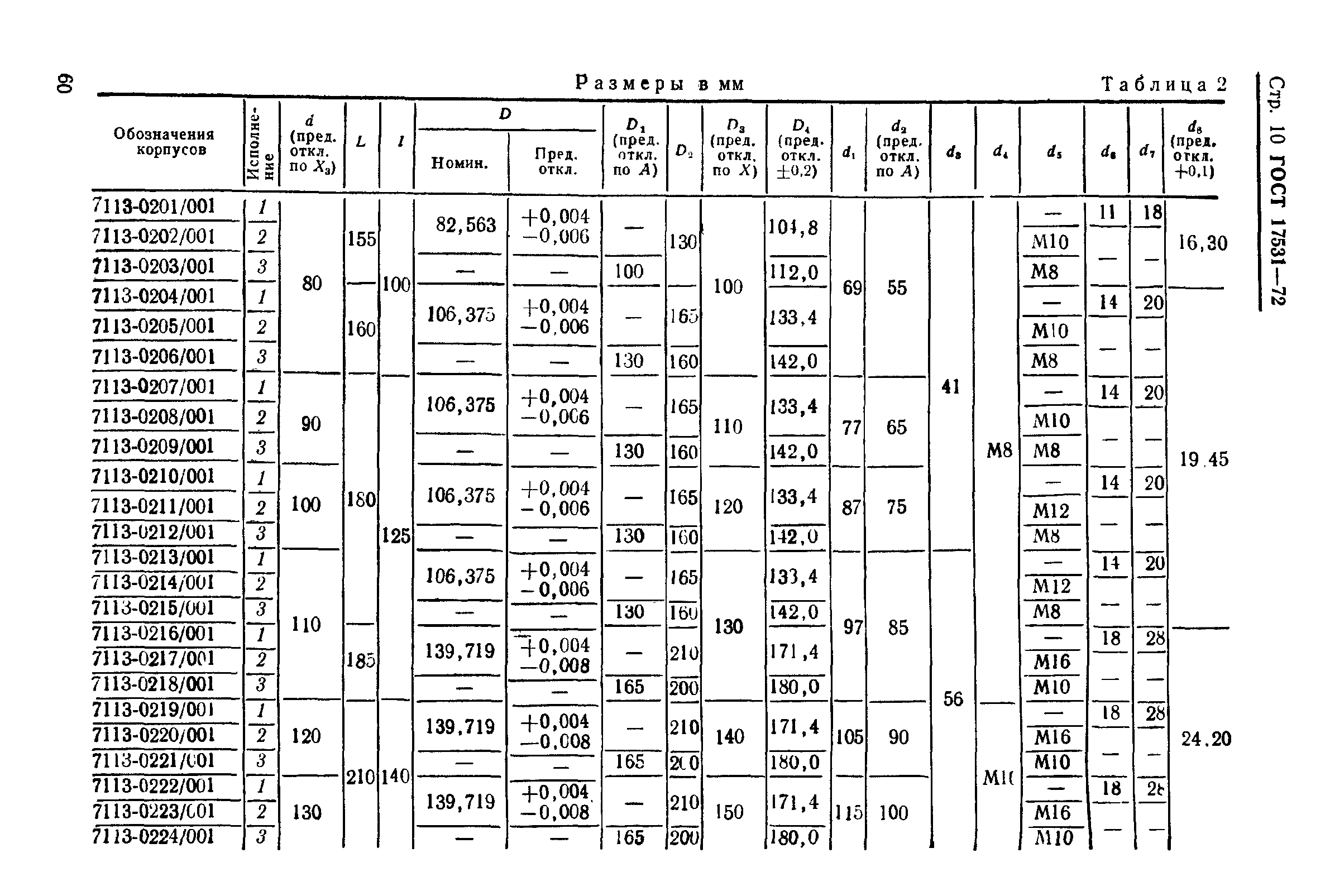

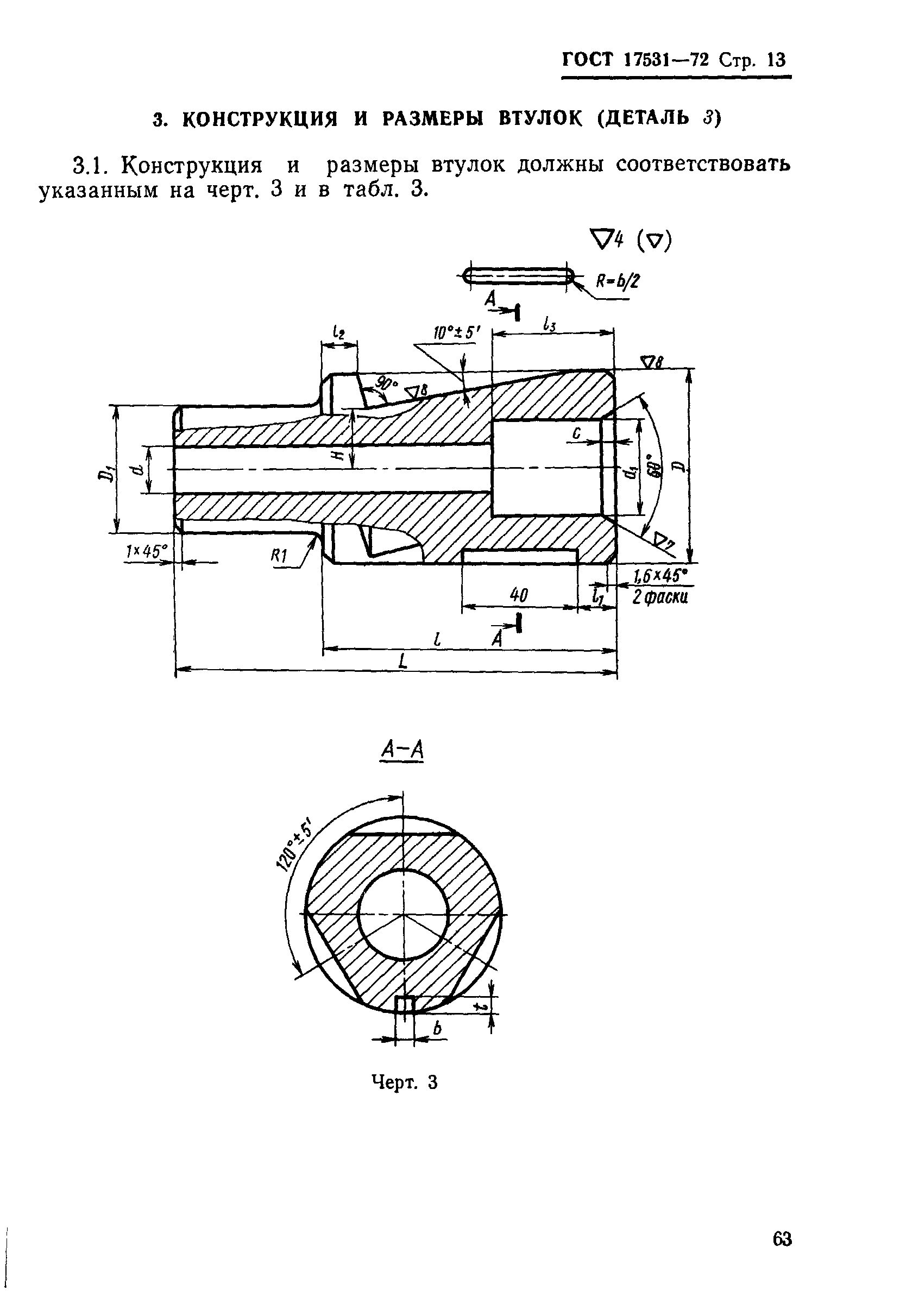

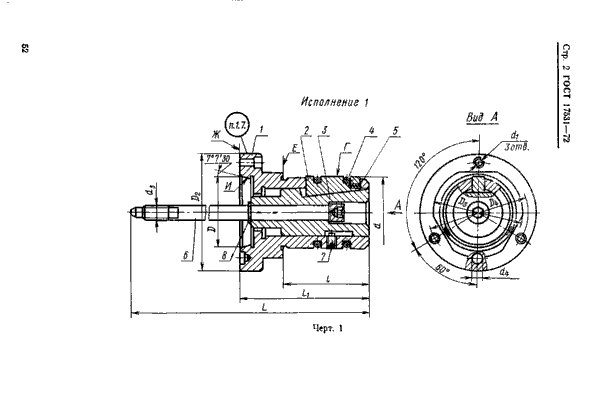

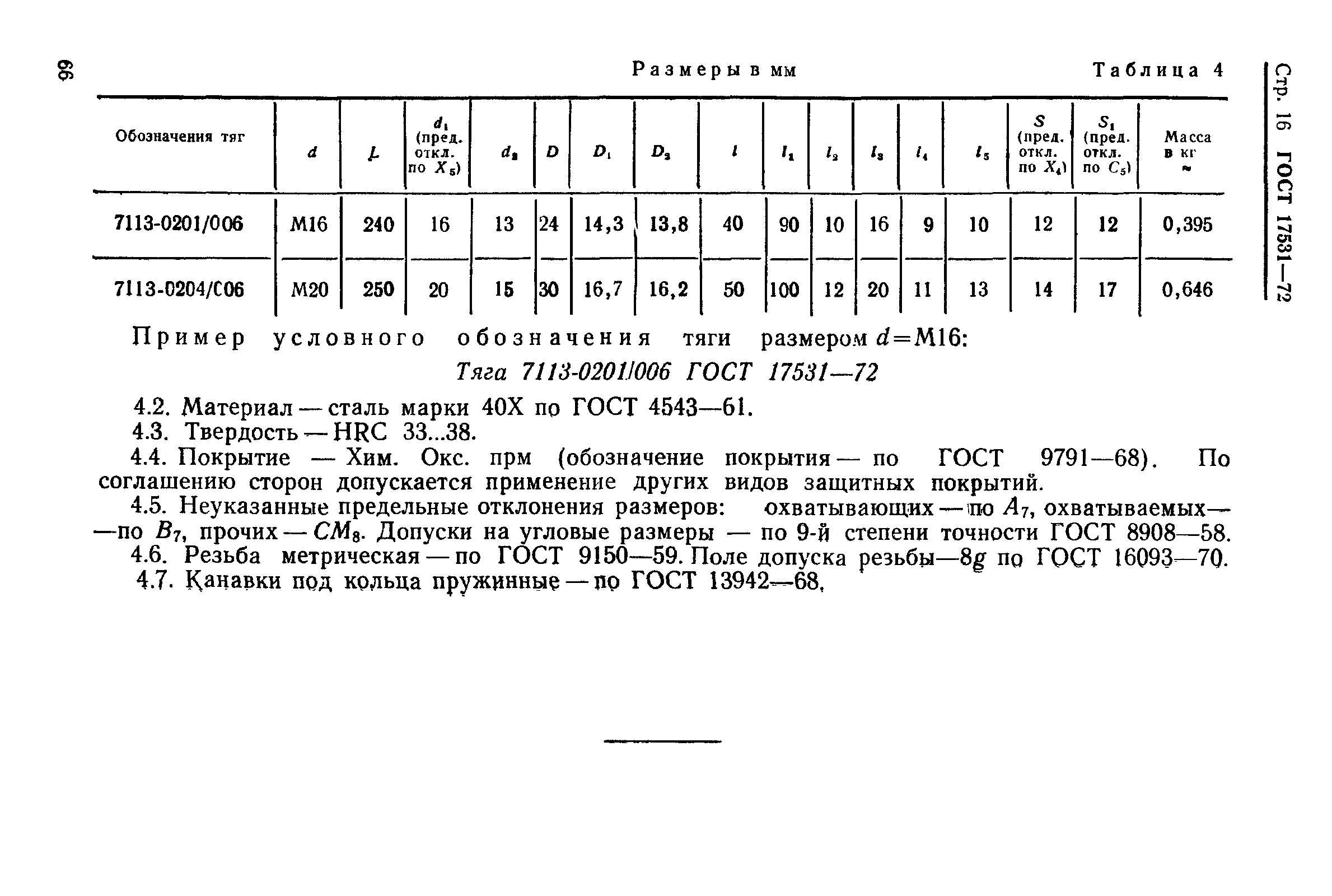

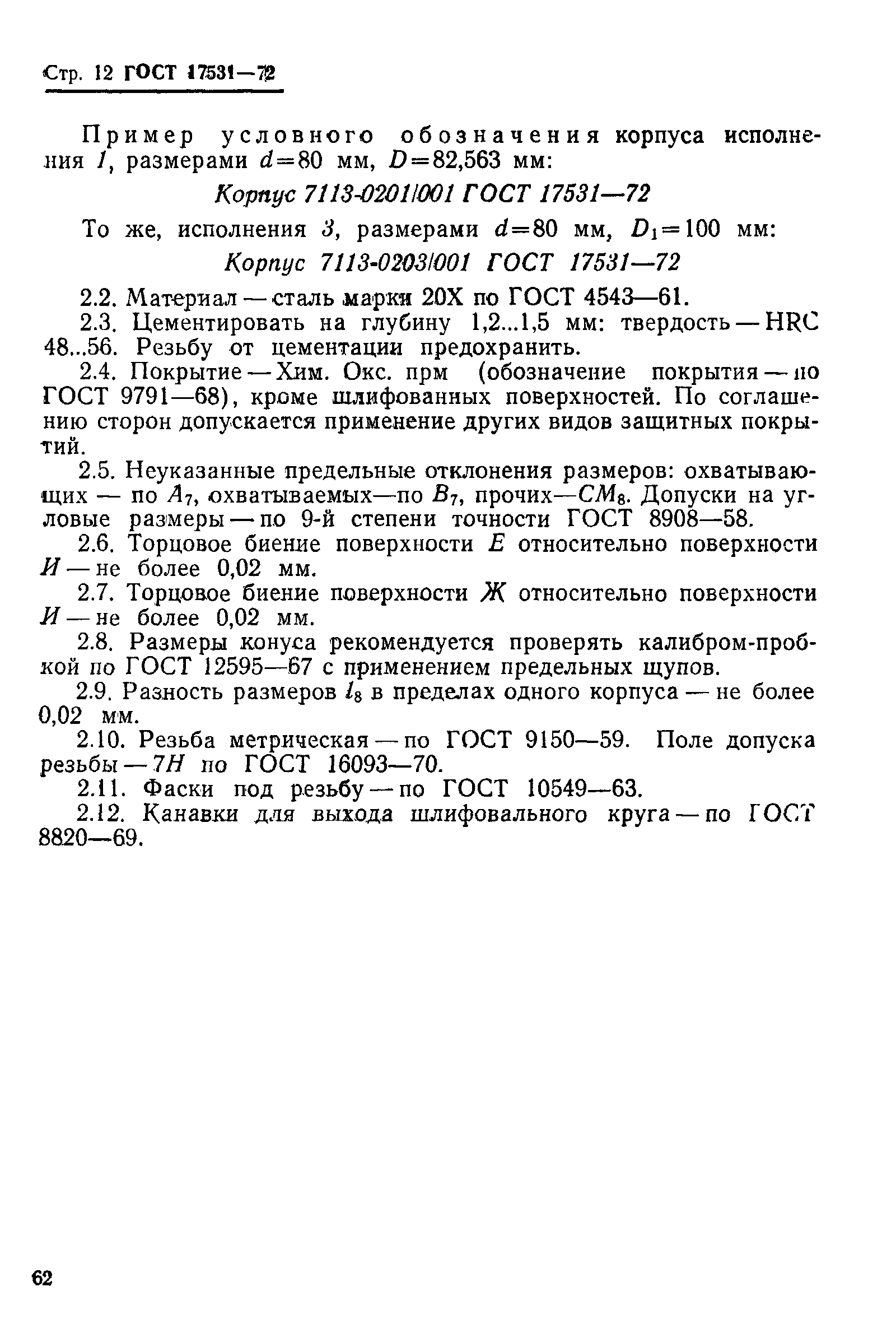

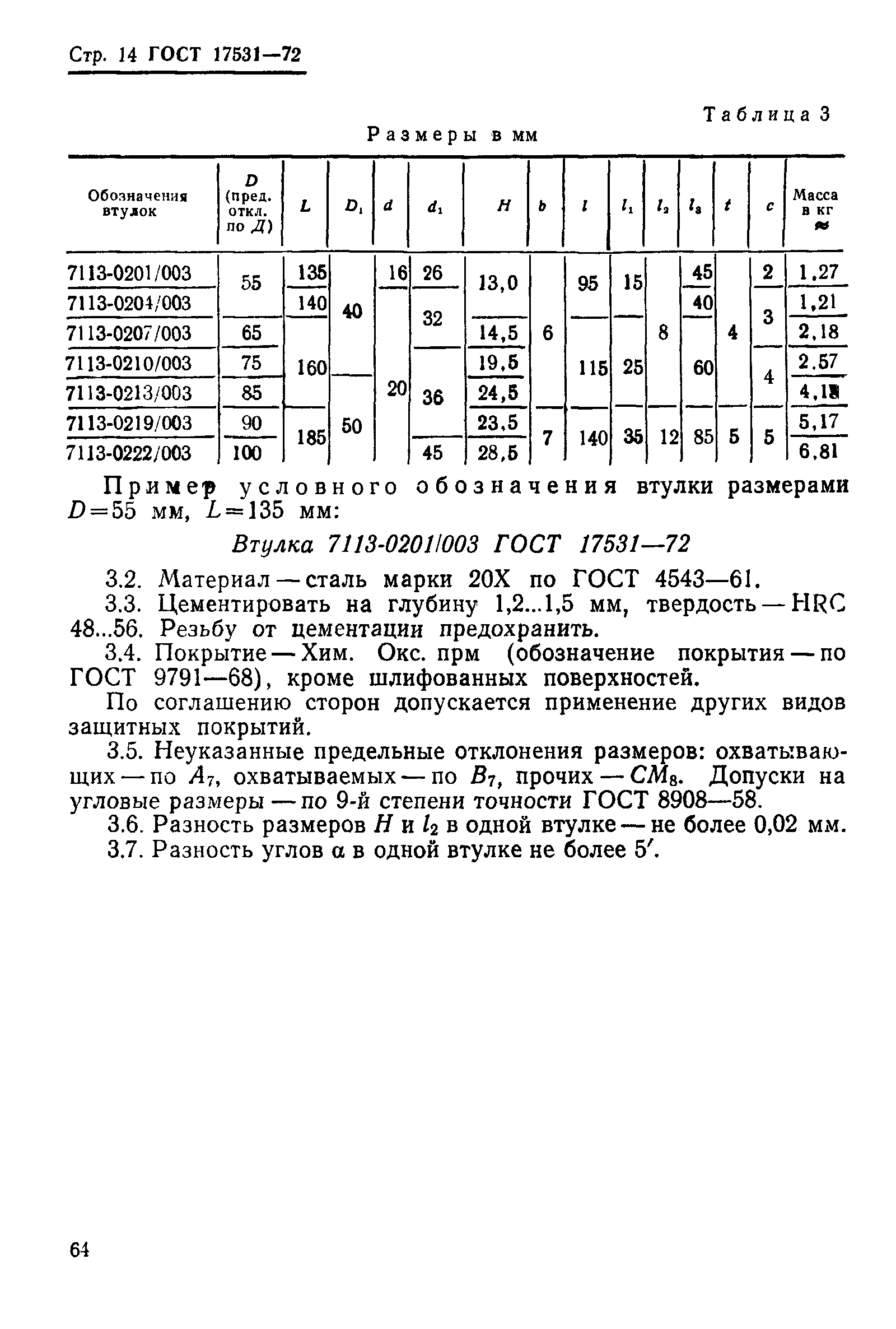

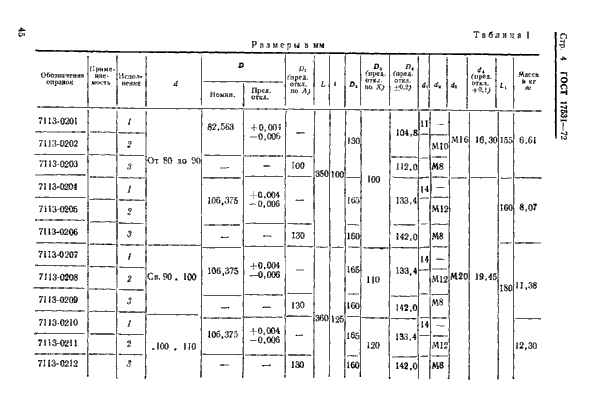

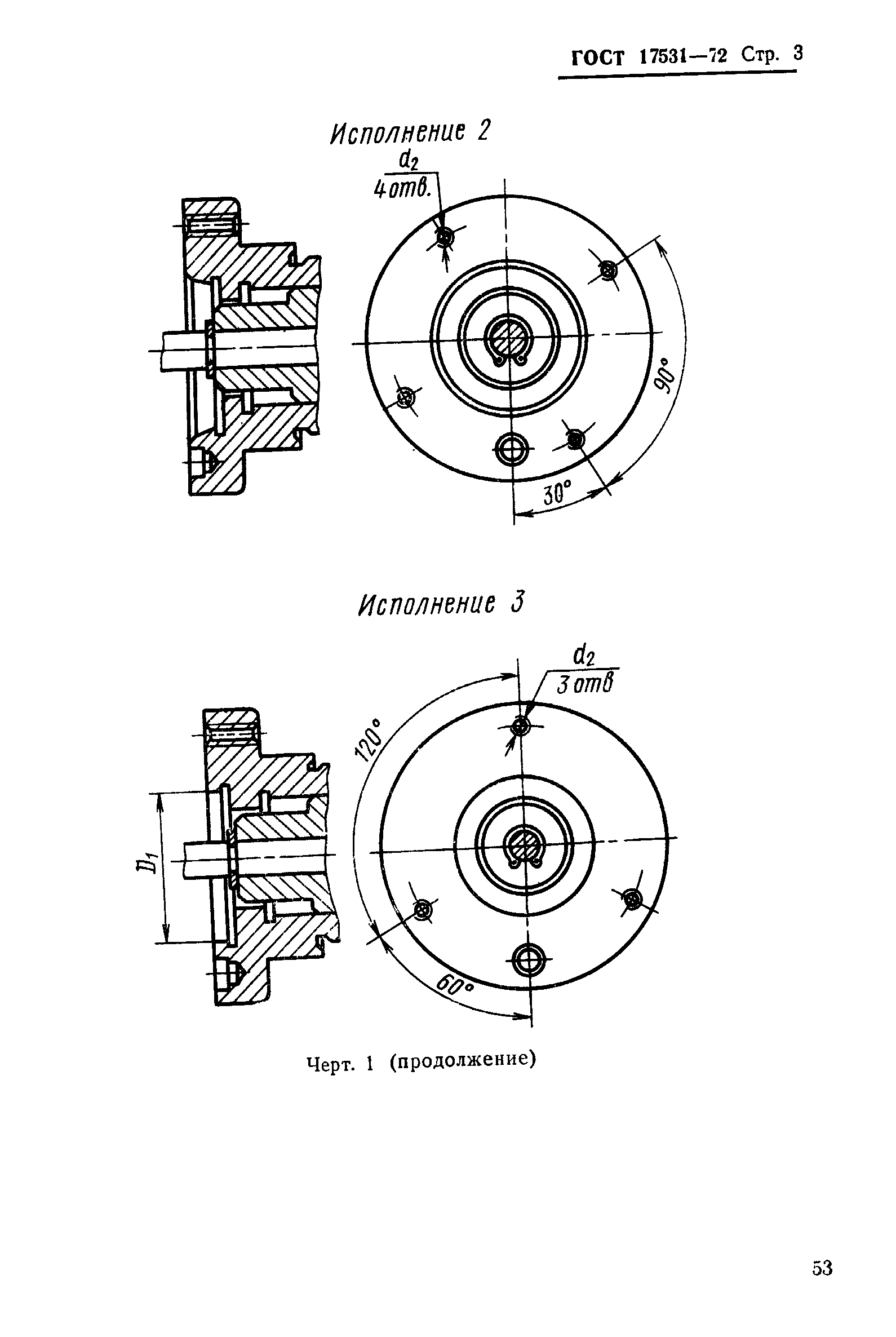

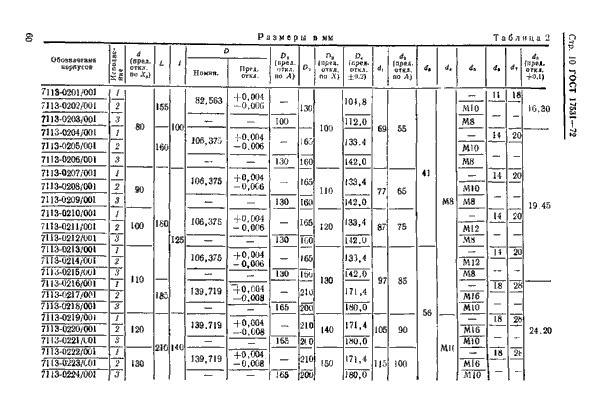

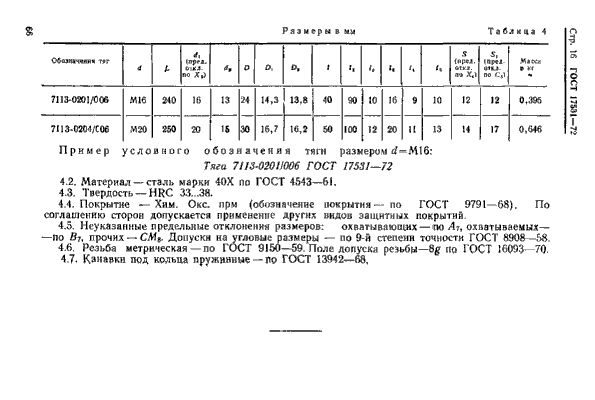

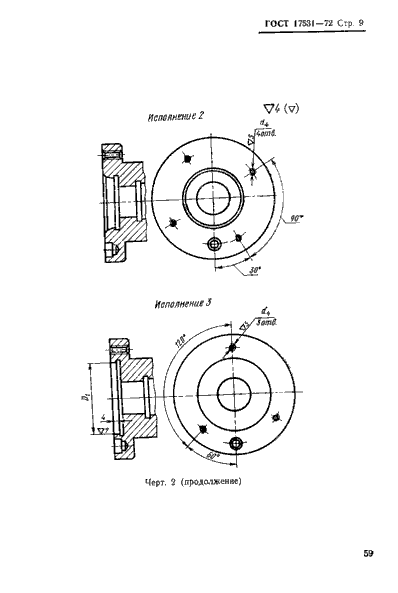

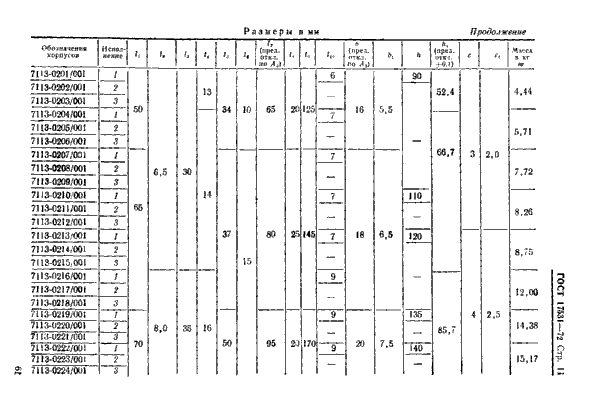

заменён Настоящий стандарт распространяется на кулачковые фланцевые оправки с пневматическим зажимом, предназначенные для установки и закрепления толстостенных заготовок при механической обработке на токарных, круглошлифовальных и других станках. 1. Конструкция и размеры оправок 2. Конструкция и размеры корпусов (деталь 1) 3. Конструкция и размеры втулок (деталь 3) 4. Конструкция и размеры тяг (деталь 6)

Текст ГОСТ 17531-72



Другие ГОСТы

ГОСТ 26260-84 Оправки к насадным цековкам со сменными направляющими цапфами. Конструкция и размеры
ГОСТ 20506-75 Оправки качающиеся для насадных разверток к токарно-револьверным станкам. Конструкция и размеры
ГОСТ 21232-75 Оправки качающиеся для насадных разверток с коническим хвостовиком к сверлильным и расточным станкам. Конструкция и размеры
ГОСТ 21233-75 Оправки качающиеся для насадных разверток с хвостовиком конусностью 7:24 к сверлильным и расточным станкам. Конструкция и размеры
ГОСТ 20507-75 Оправки качающиеся для разверток с коническим хвостовиком к токарно-револьверным станкам. Конструкция и размеры
ГОСТ 20508-75 Оправки качающиеся для разверток с цилиндрическим хвостовиком к токарно-револьверным станкам. Конструкция и размеры
ГОСТ 16211-70 Оправки конические центровые. Конструкция и размеры
ГОСТ 21225-75 Оправки расточные консольные с креплением резца под углом 60 град. и хвостовиком конусностью 7:24. Конструкция и размеры
ГОСТ 21222-75 Оправки расточные консольные с креплением резца под углом 60 град. и коническим хвостовиком. Конструкция и размеры
ГОСТ 21226-75 Оправки расточные консольные с креплением резца под углом 45 град. и хвостовиком конусностью 7:24. Конструкция и размеры
ГОСТ 21223-75 Оправки расточные консольные с креплением резца под углом 45 град. и коническим хвостовиком. Конструкция и размеры
ГОСТ 17528-72 Оправки кулачковые шпиндельные. Конструкция и размеры
ГОСТ 17529-72 Оправки кулачковые шпиндельные с пневматическим зажимом. Конструкция и размеры
ГОСТ 17530-72 Оправки кулачковые фланцевые. Конструкция и размеры

Дополнительная информация

Английское название
Введен в действие01.01.1974
ВзаменМН 5270-63
ЗаменяющийГОСТ 31.1066.04-97
Дата завершения срока действия01.01.1999
Дата издания12.04.1972
