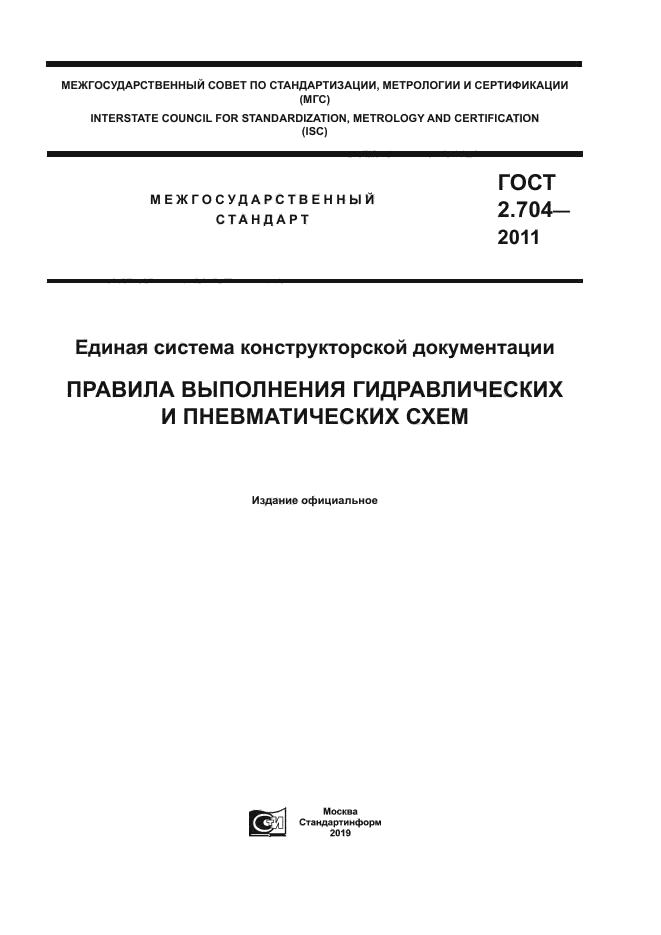

ГОСТ 2.704-2011
Единая система конструкторской документации. Правила выполнения гидравлических и пневматических схем
действующий Настоящий стандарт устанавливает правила выполнения гидравлических и пневматических схем изделий всех отраслей промышленности. На основе настоящего стандарта допускается, при необходимости, разрабатывать стандарты на выполнение гидравлических и пневматических схем изделий конкретных видов техники с учетом их специфики

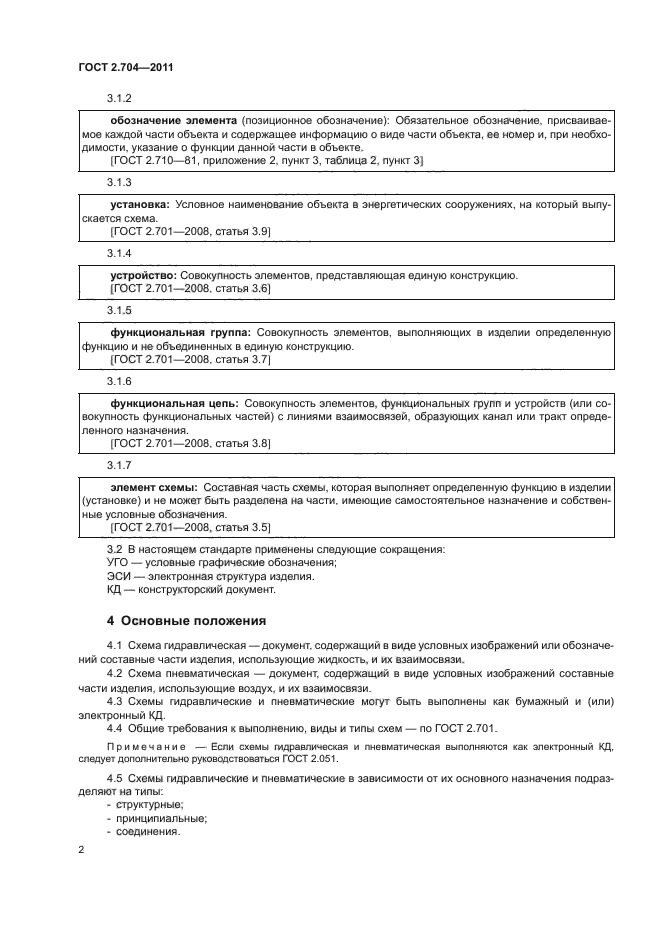

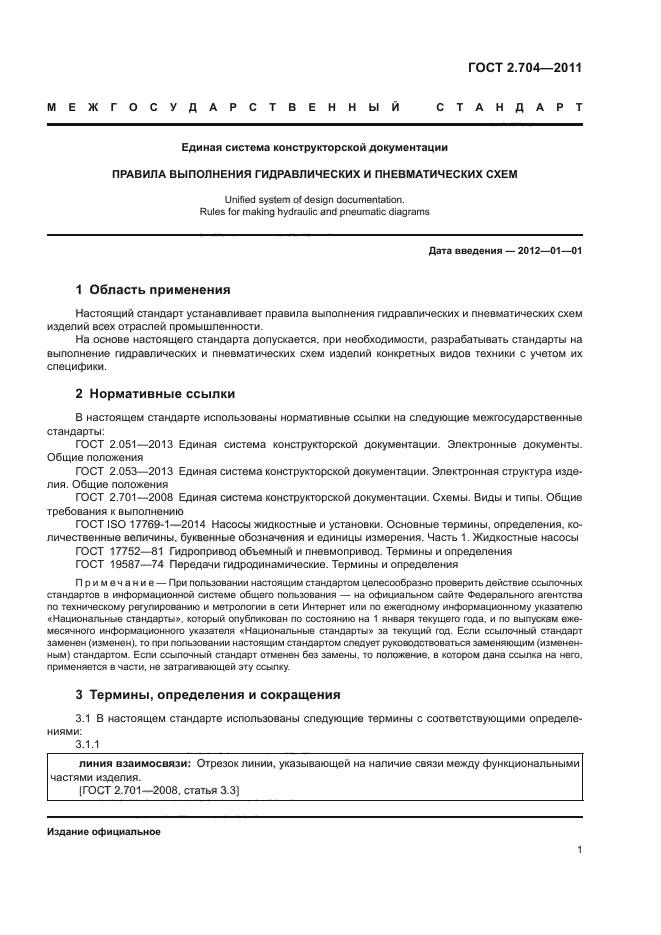

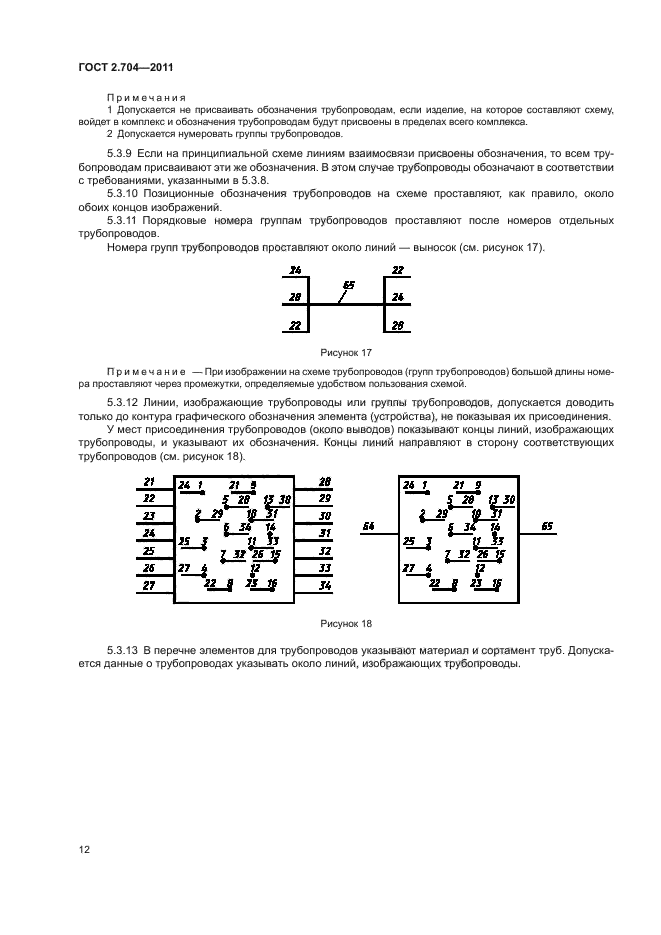

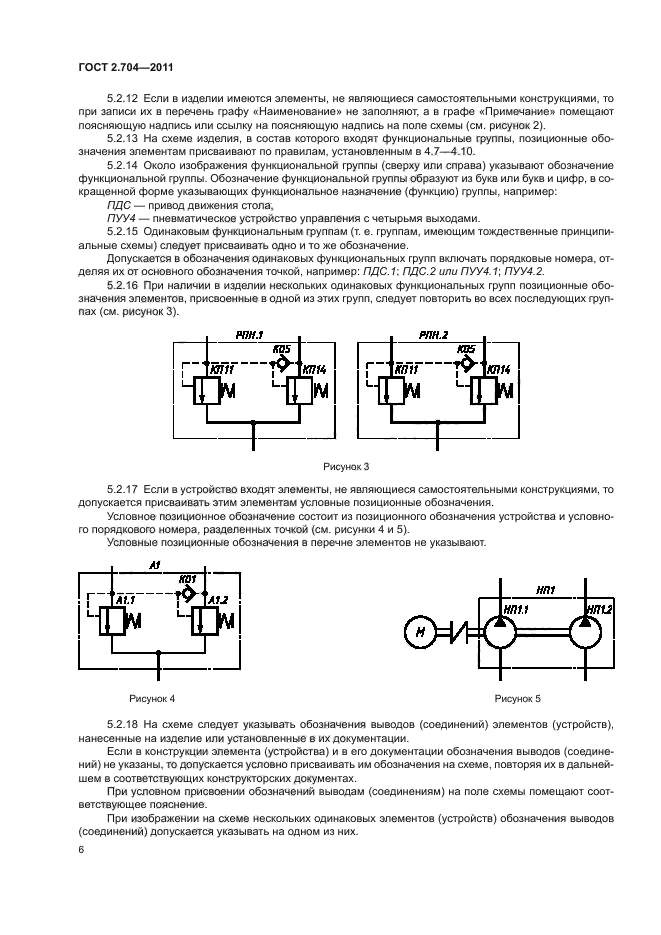

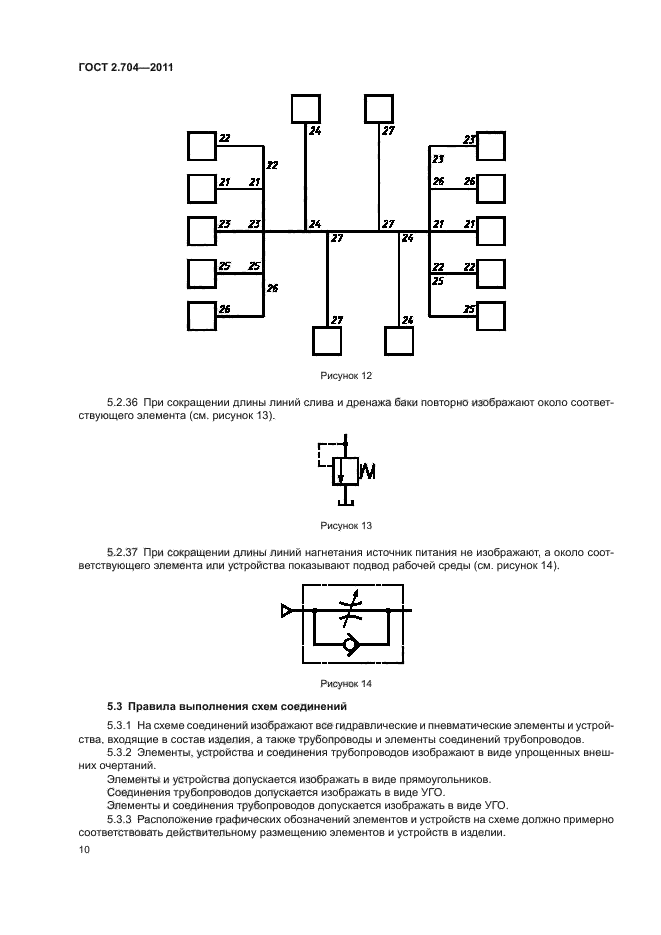

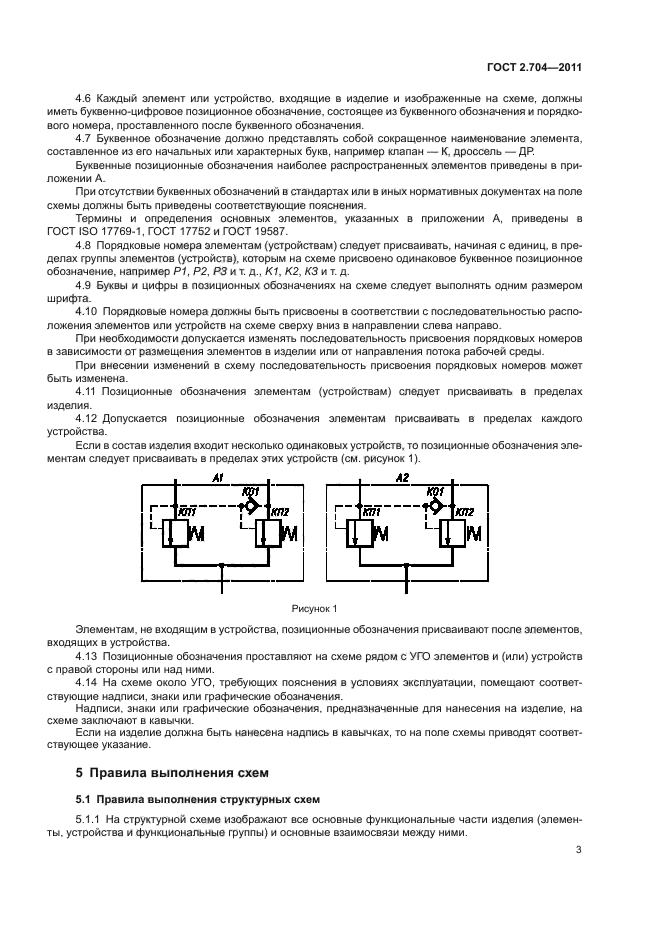

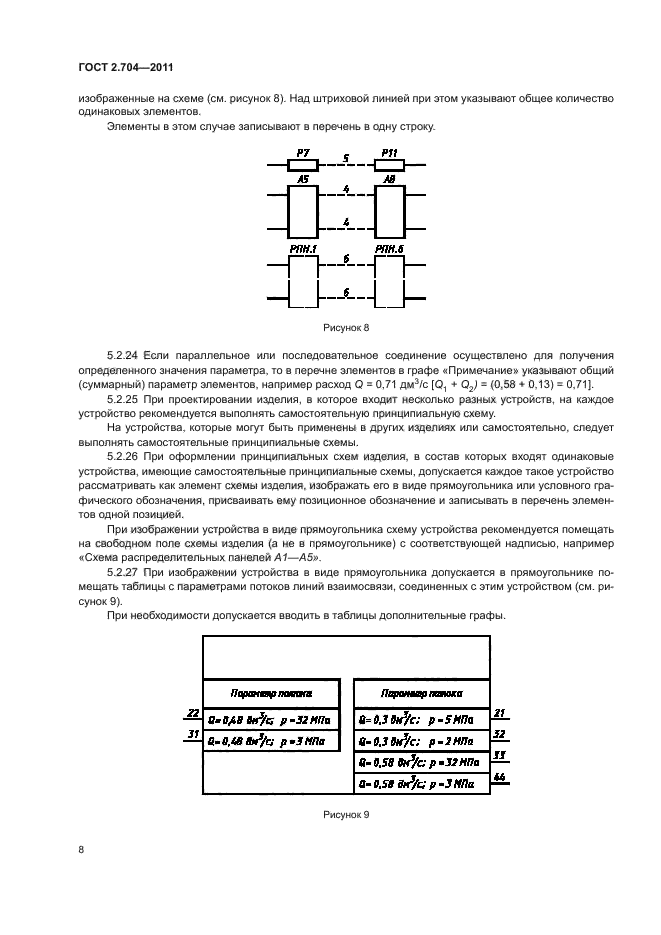

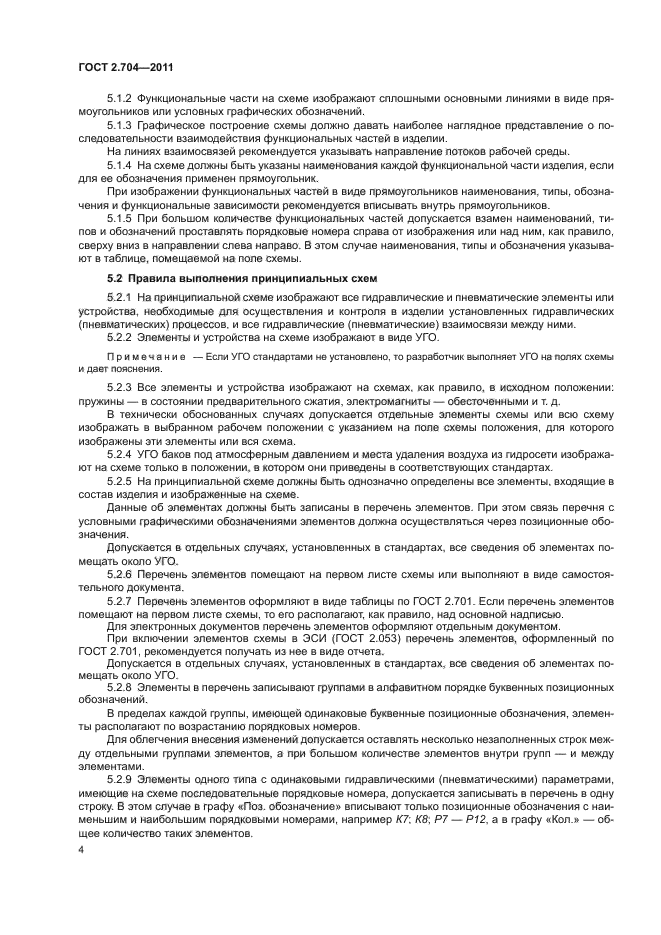

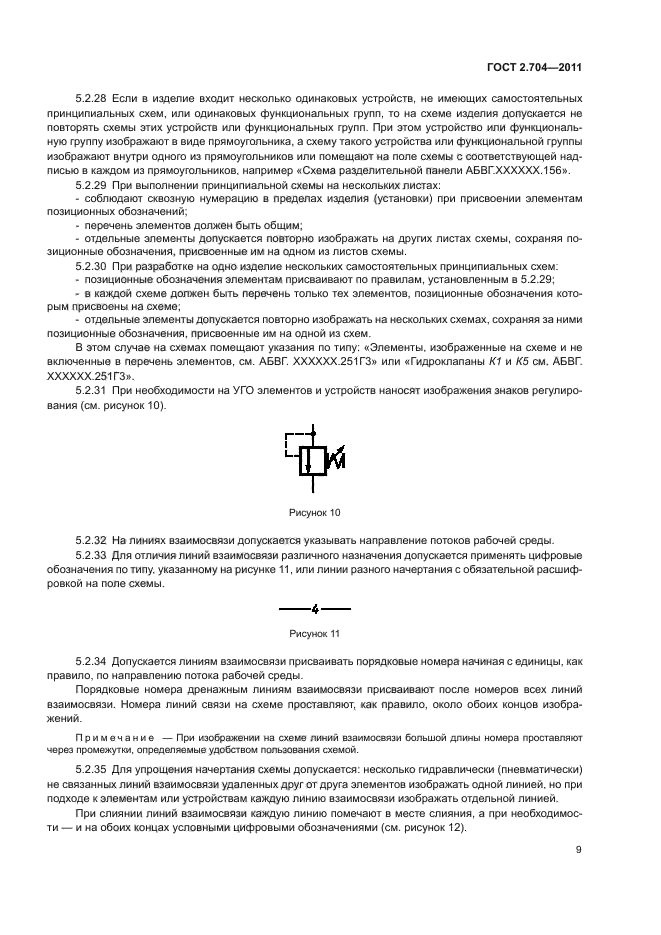

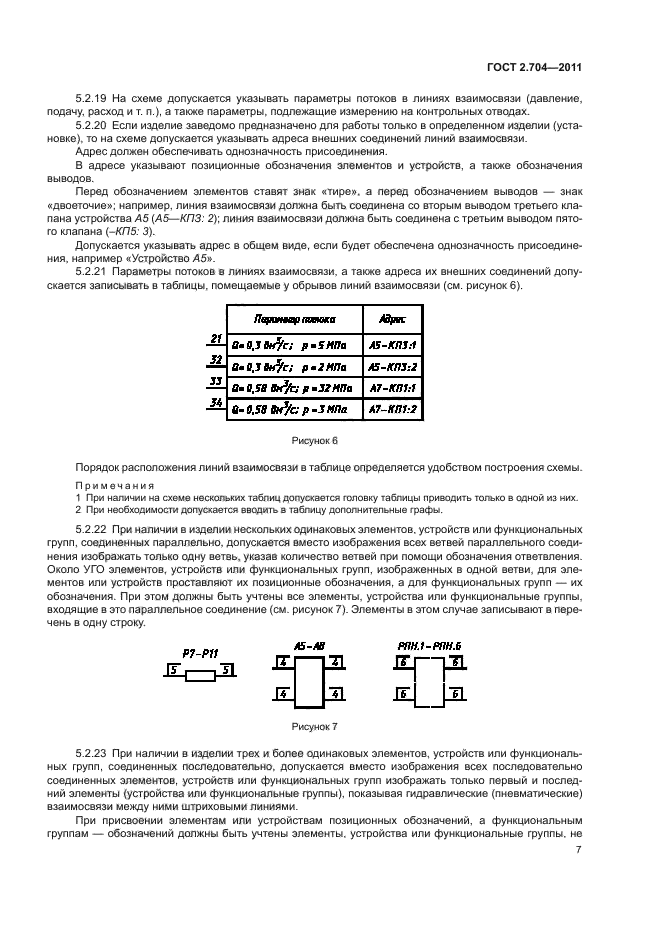

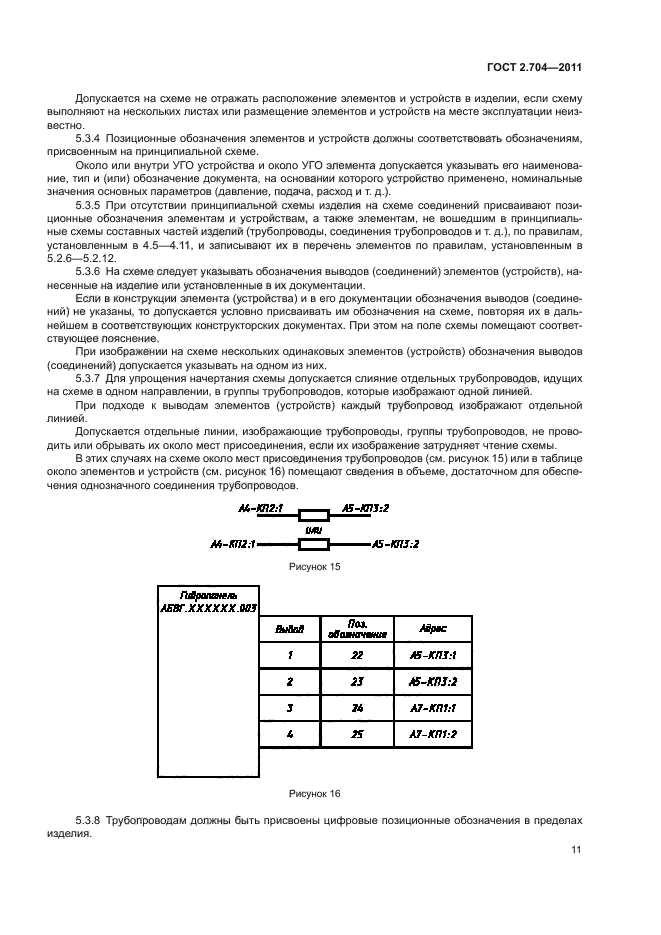

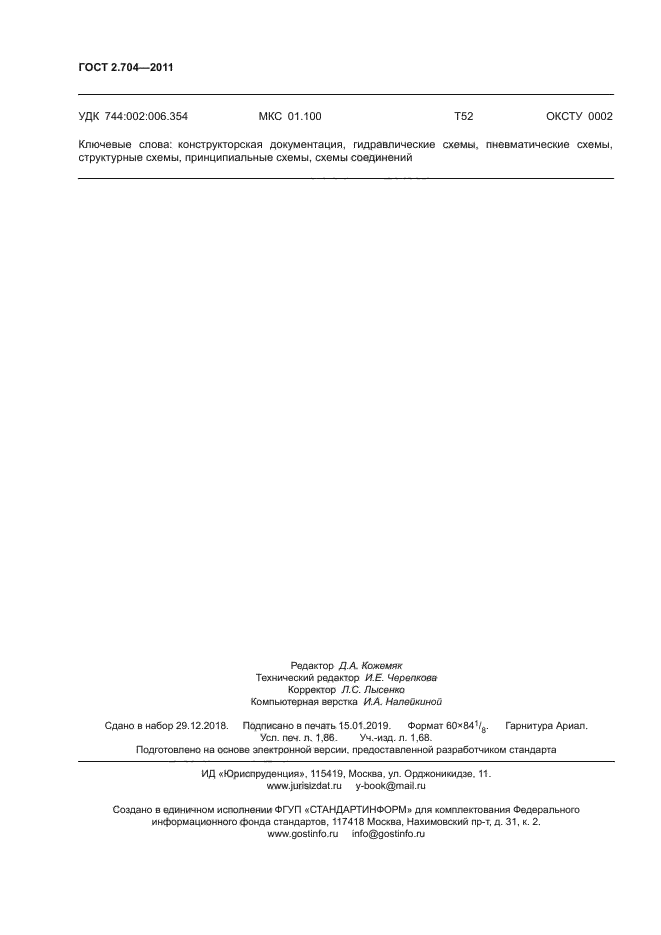

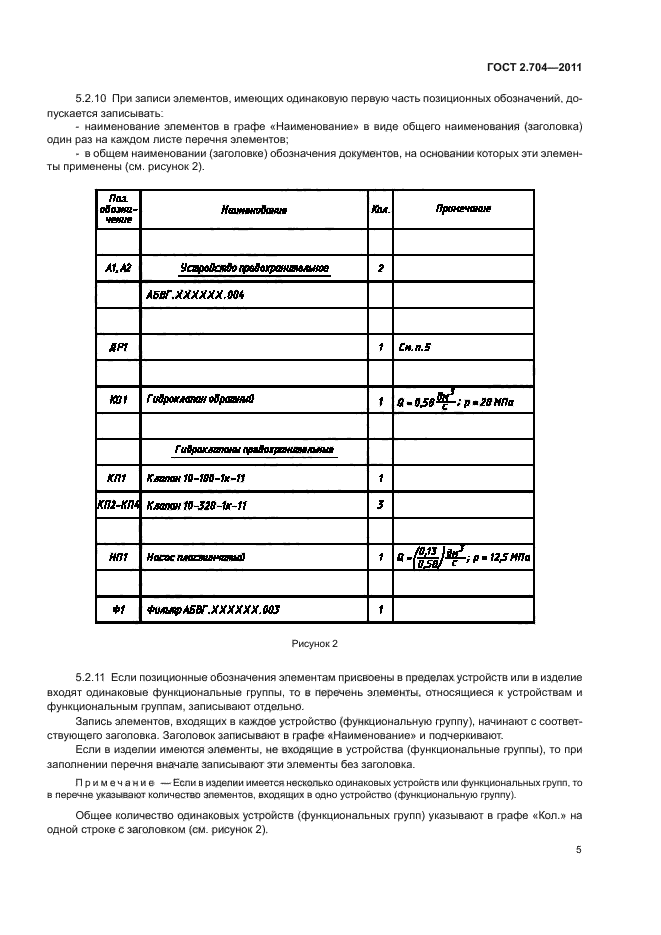

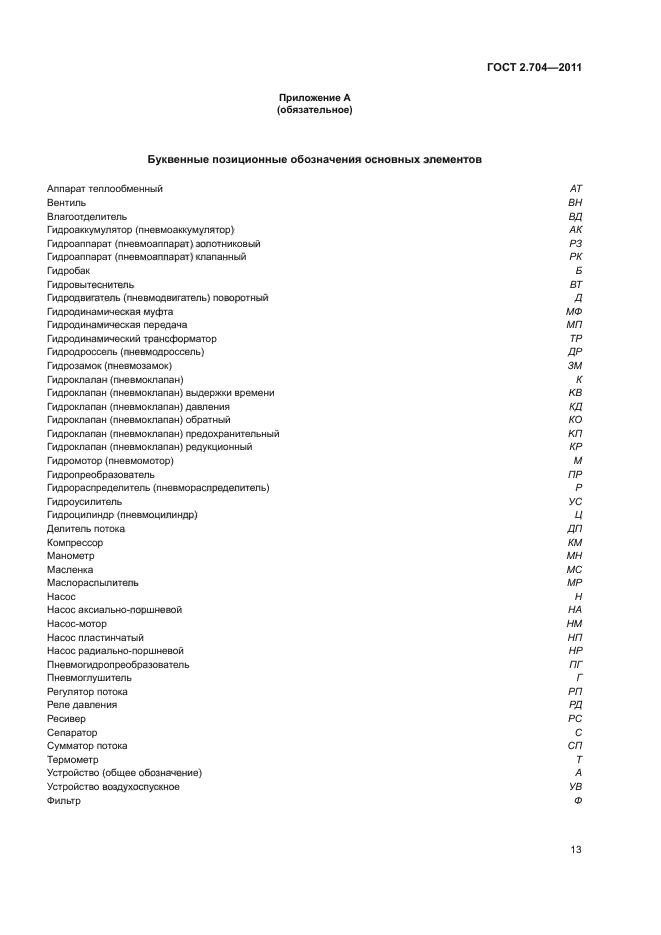

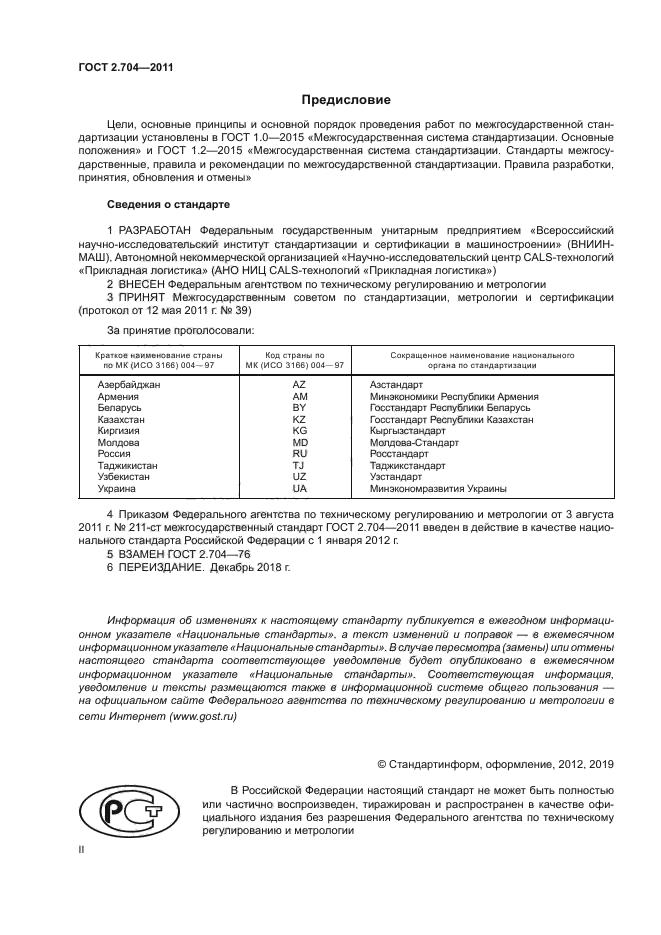

Текст ГОСТ 2.704-2011

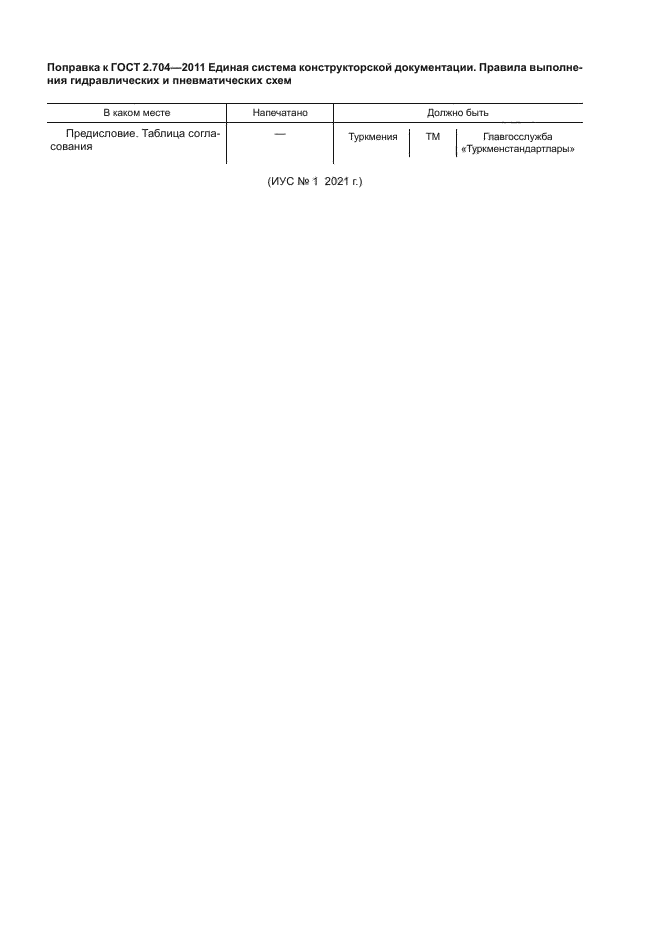

Поправка к ГОСТ 2.704-2011 от 12.03.2021
Поправка к ГОСТ 2.704-2011 от 12.03.2021
Другие ГОСТы
ГОСТ 2.503-90 Единая система конструкторской документации. Правила внесения измененийГОСТ 2.503-2013 Единая система конструкторской документации. Правила внесения изменений
ГОСТ 2.503-74 Единая система конструкторской документации. Правила внесения изменений
ГОСТ 2.409-74 Единая система конструкторской документации. Правила выполения чертежей зубчатых (шлицевых) соединений
ГОСТ 2.797-81 Единая система конструкторской документации. Правила выполнения вакуумных схем
ГОСТ 2.797-2016 Единая система конструкторской документации. Правила выполнения вакуумных схем
ГОСТ 2.704-76 Единая система конструкторской документации. Правила выполнения гидравлических и пневматических схем
ГОСТ 2.418-77 Единая система конструкторской документации. Правила выполнения конструкторской документации упаковки
ГОСТ 2.413-72 Единая система конструкторской документации. Правила выполнения конструкторской документации изделий, изготовляемых с применением электрического монтажа
ГОСТ 2.418-2008 Единая система конструкторской документации. Правила выполнения конструкторской документации для упаковывания
ГОСТ 2.703-2011 Единая система конструкторской документации. Правила выполнения кинематических схем
ГОСТ 2.703-68 Единая система конструкторской документации. Правила выполнения кинематических схем
ГОСТ 2.419-68 Единая система конструкторской документации. Правила выполнения документации при плазовом методе производства
ГОСТ 2.431-2008 Единая система конструкторской документации. Правила выполнения графических документов изделий из стекла. Основные требования
Дополнительная информация
| Английское название | |
| Введен в действие | 01.01.2012 |
| Взамен | ГОСТ 2.704-76 |
| Дата издания | 15.01.2019 |
