Библиотека ГОСТов - главная

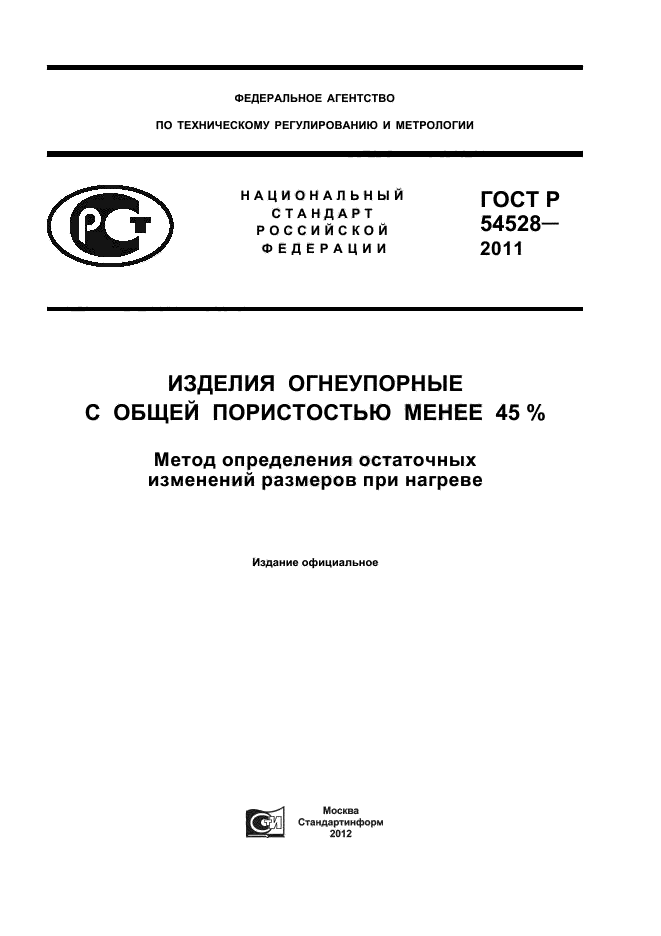

ГОСТ Р 54528-2011

Изделия огнеупорные с общей пористостью менее 45 %. Метод определения остаточных изменений размеров при нагреве

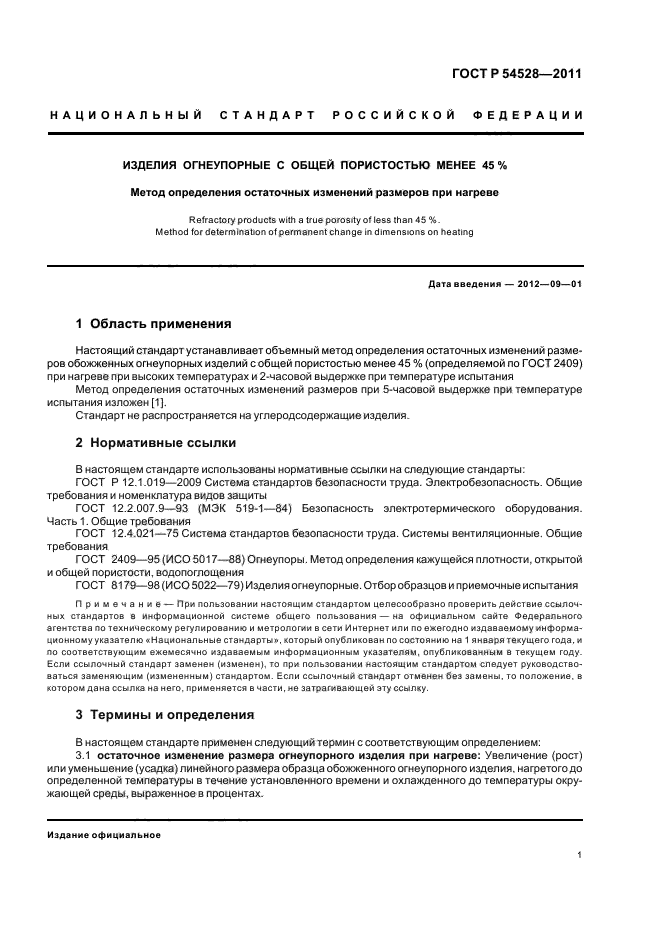

действующий Настоящий стандарт устанавливает объемный метод определения остаточных изменений размеров обожженных огнеупорных изделий с общей пористостью менее 45 % (определяемой по ГОСТ 2409), при нагреве при высоких температурах и 2-часовой выдержке при температуре испытания.
Метод определения остаточных изменений размеров при 5-часовой выдержке при температуре испытания изложен в стандарте [1].
Стандарт не распространяется на углеродсодержащие изделия

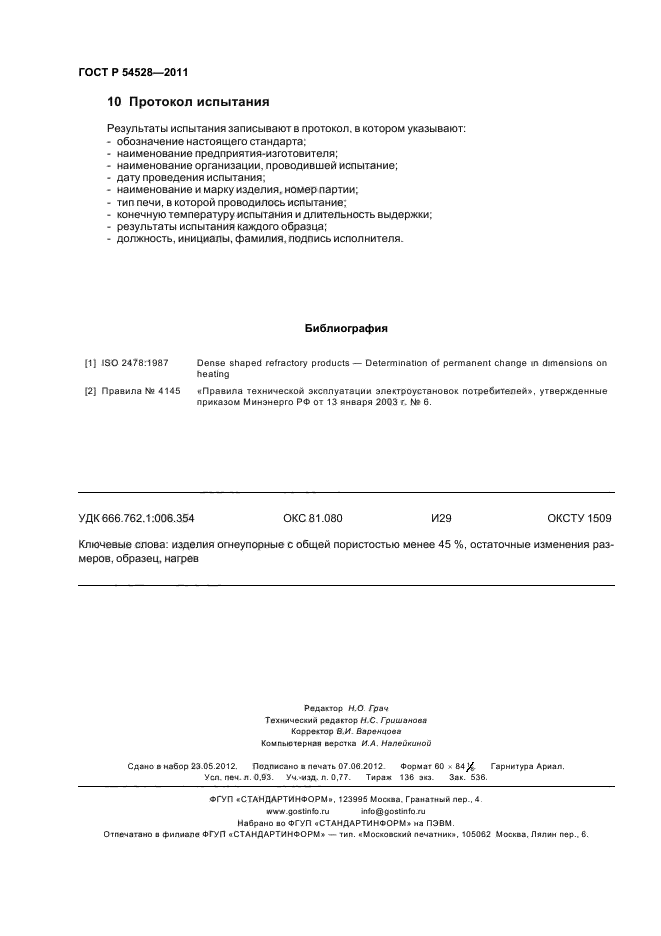

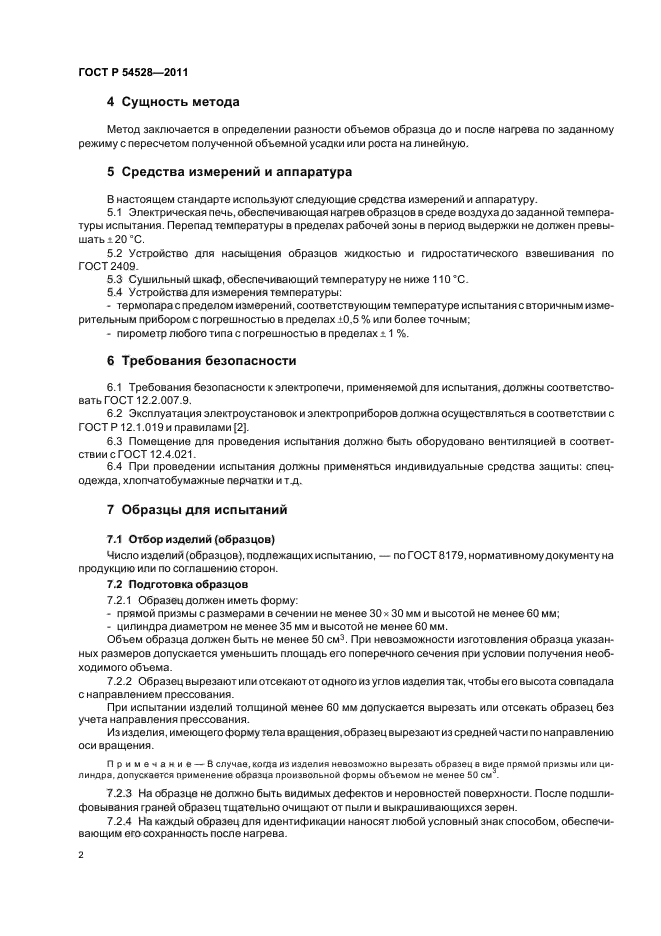

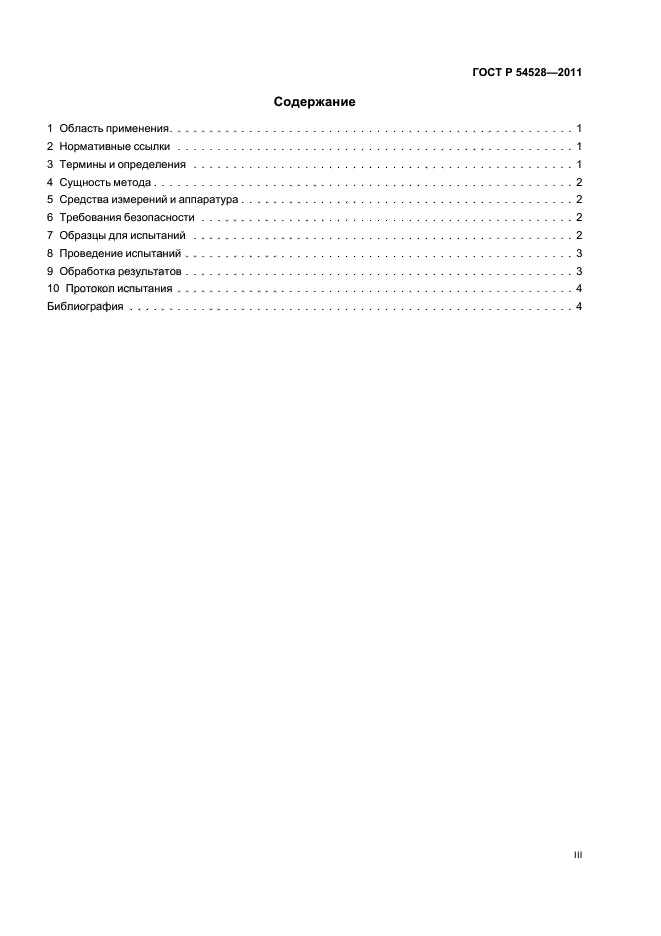

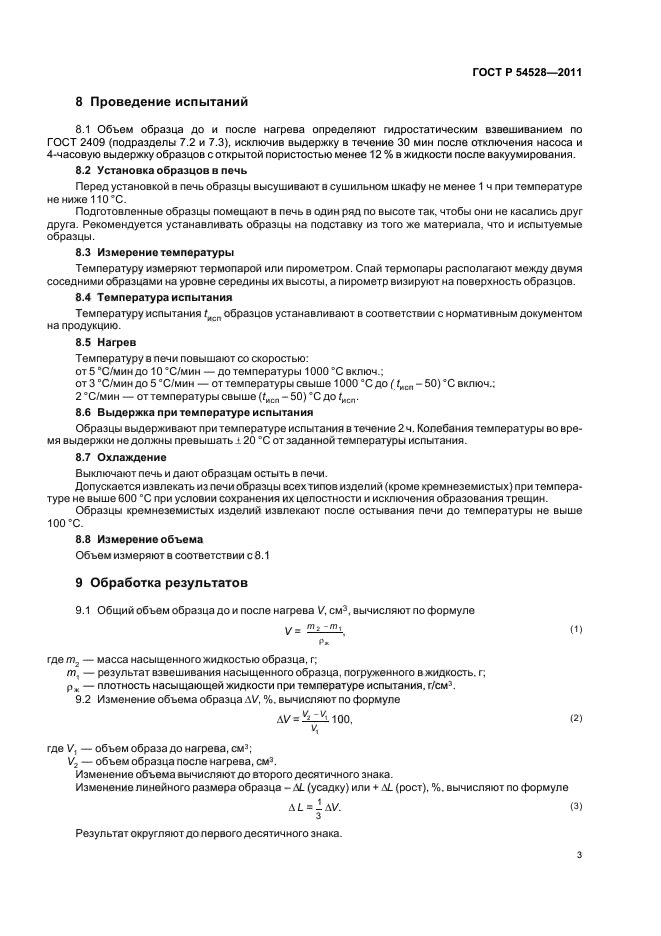

Текст ГОСТ Р 54528-2011



Другие ГОСТы

ГОСТ 8691-73 Изделия огнеупорные общего назначения. Форма и размеры
ГОСТ 4689-94 Изделия огнеупорные периклазовые. Технические условия
ГОСТ 4689-74 Изделия огнеупорные периклазовые. Технические условия
ГОСТ ISO 5017-2014 Изделия огнеупорные плотные. Определение кажущейся плотности, открытой и общей пористости
ГОСТ ISO 2478-2013 Изделия огнеупорные плотные. Определение остаточных изменений размеров при нагреве
ГОСТ Р 51262.1-99 Изделия огнеупорные прямоугольные общего назначения. Форма и размеры
ГОСТ Р 51262.3-99 Изделия огнеупорные пятовые общего назначения. Форма и размеры
ГОСТ 5402.2-2000 Изделия огнеупорные теплоизоляционные. Метод определения остаточных изменений размеров при нагреве
ГОСТ 5500-75 Изделия огнеупорные стопорные для разливки стали из ковша. Технические условия
ГОСТ 5500-2001 Изделия огнеупорные стопорные для разливки стали из ковша. Технические условия
ГОСТ 4071.1-94 Изделия огнеупорные с общей пористостью менее 45%. Метод определения предела прочности при сжатии при комнатной температуре
ГОСТ 5402.1-2000 Изделия огнеупорные с общей пористостью менее 45%. Метод определения остаточных изменений размеров при нагреве
ГОСТ Р 53065.2-2008 Изделия огнеупорные с общей пористостью менее 45 %. Метод определения предела прочности при сжатии при комнатной температуре. Часть 2. Испытание с применением прокладок
ГОСТ Р 53065.1-2008 Изделия огнеупорные с общей пористостью менее 45 %. Метод определения предела прочности при сжатии при комнатной температуре. Часть 1. Испытание без применения прокладок

Дополнительная информация

Английское название
Введен в действие01.09.2012
Дата издания07.06.2012

Скачать ГОСТы - главная
