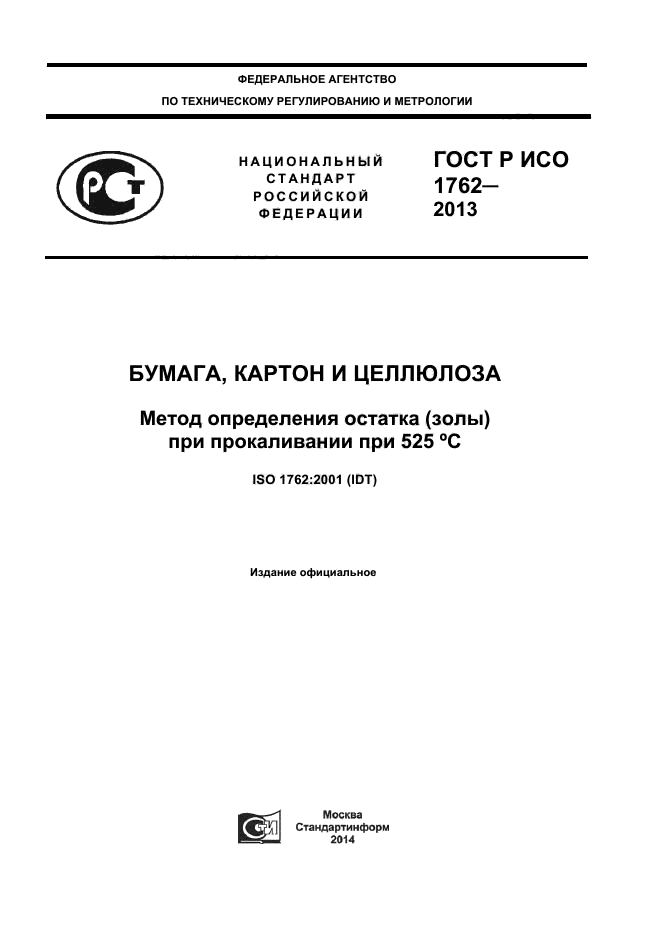

ГОСТ Р ИСО 1762-2013

Бумага, картон и целлюлоза. Метод определения остатка (золы) при прокаливании при 525 (С)

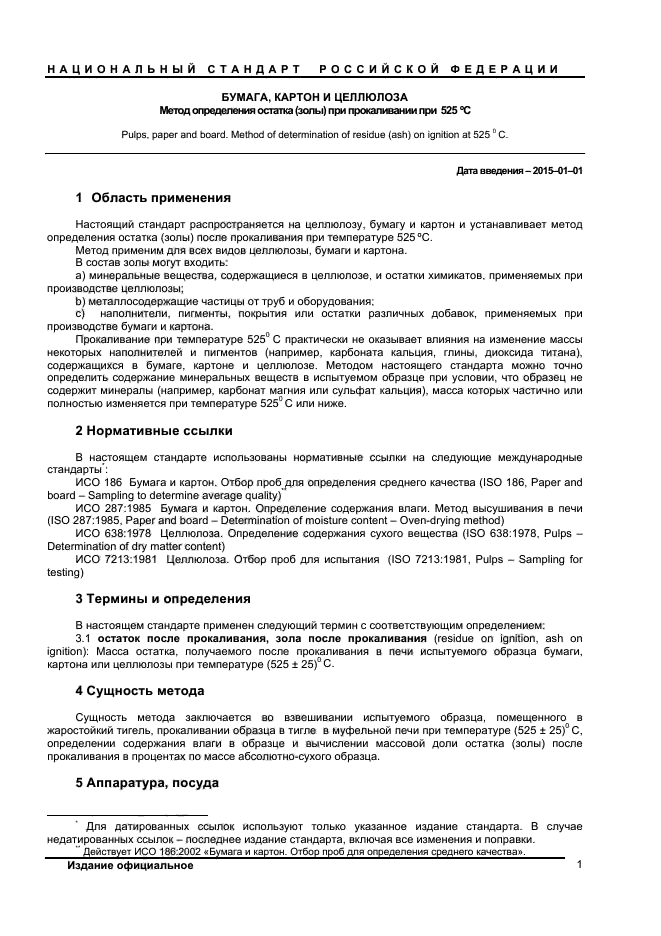

заменён Настоящий стандарт распространяется на целлюлозу, бумагу и картон и устанавливает метод определения остатка (золы) после прокаливания при температуре 525°С. Метод применим для всех видов целлюлозы, бумаги и картона

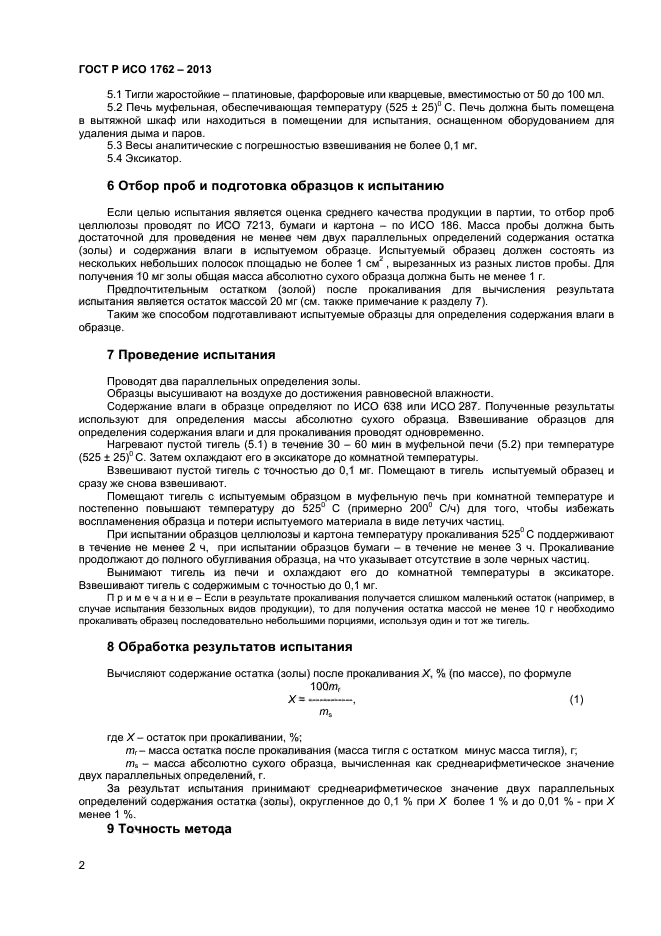

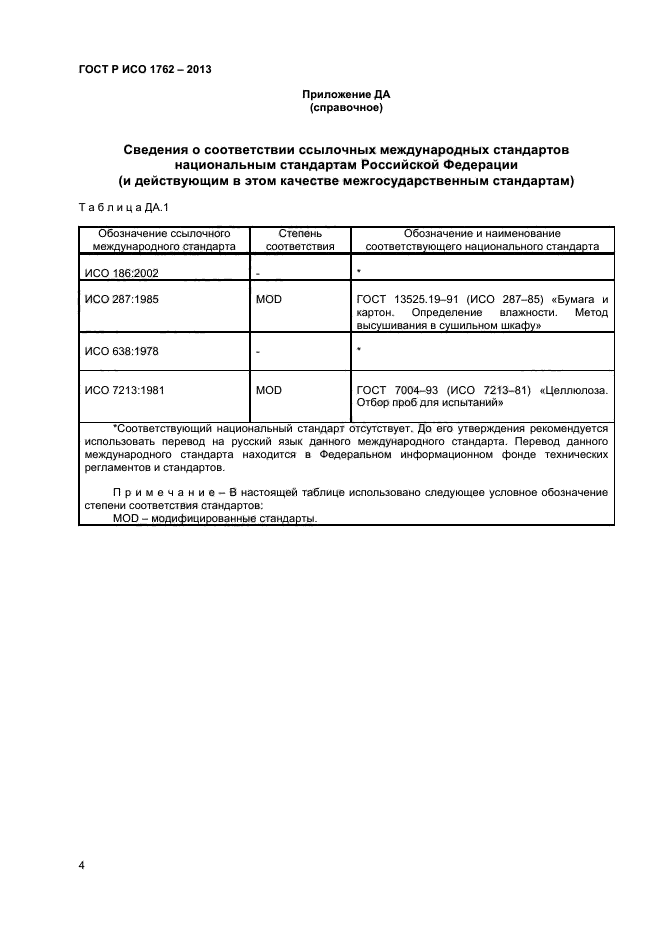

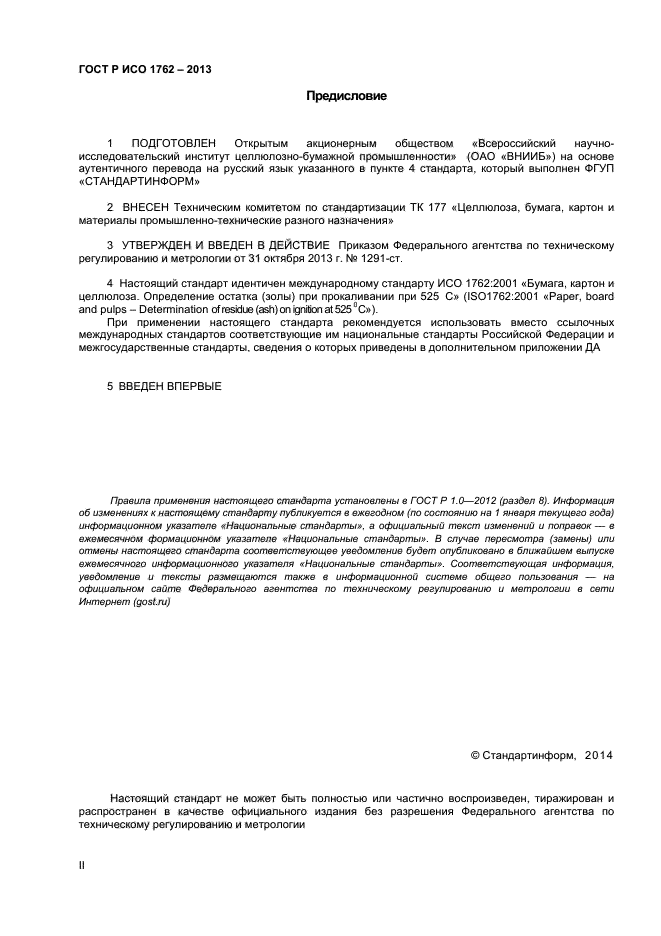

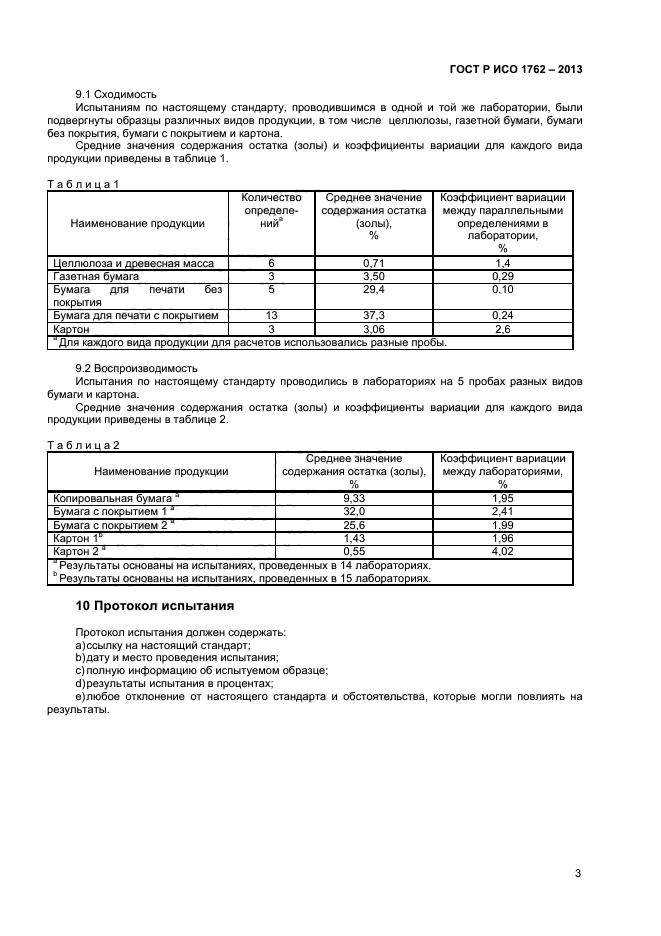

Текст ГОСТ Р ИСО 1762-2013



Другие ГОСТы

ГОСТ 26127-84 Бумага электроизоляционная. Метод определения тангенса угла диэлектрических потерь при частоте 50 Гц
ГОСТ 26130-84 Бумага электроизоляционная. Методы определения электрической прочности при переменном (частоты 50 Гц) и постоянном напряжении
ГОСТ 10751-85 Бумага электропроводящая кабельная. Технические условия
ГОСТ 25013-81 Бумага электрохимическая импульсная. Технические условия
ГОСТ 22982-78 Бумага электрохимическая. Технические условия
ГОСТ 7625-86 Бумага этикеточная. Технические условия
ГОСТ 30116-94 Бумага, картон и целлюлоза. Измерение коэффициента диффузного отражения
ГОСТ 8434-77 Бумага. Метод определения массовой доли мышьяка
ГОСТ 13525.10-78 Бумага. Метод определения массовой доли меди
ГОСТ 12783-91 Бумага. Метод определения коэффициета электрического сопротивления
ГОСТ 13525.9-68 Бумага. Метод определения дырчатости
ГОСТ 12604-77 Бумага. Метод определения впитываемости при полном погружении
ГОСТ Р 70267-2022 Бумага, картон и целлюлоза. Метод определения остатка (золы) при прокаливании при 900 °С
ГОСТ Р ИСО 1762-2022 Бумага, картон и целлюлоза. Метод определения остатка (золы) при прокаливании при 525 °С

Дополнительная информация

Английское название
Введен в действие	01.01.2015
Заменяющий	ГОСТ Р ИСО 1762-2022
Дата завершения срока действия	01.12.2022
Дата издания	01.10.2014
