ГОСТ ISO 5414-2-2014

Державки с конусом 7:24 и конусом морзе с зажимными винтами для фрез с цилиндрическим хвостовиком с лыской. Часть 2. Присоединительные размеры и обозначение

действующий Настоящий стандарт устанавливает размеры державок с коническим хвостовиком конусом 7:24 и конусом Морзе для фрез с цилиндрическим хвостовиком с лыской по ISO 3338-2, применяемых на металлорежущих станках с ручной и автоматической сменой инструмента.
Присоединительные размеры элементов крепления хвостовиков в соответствии с ISO 5414-1

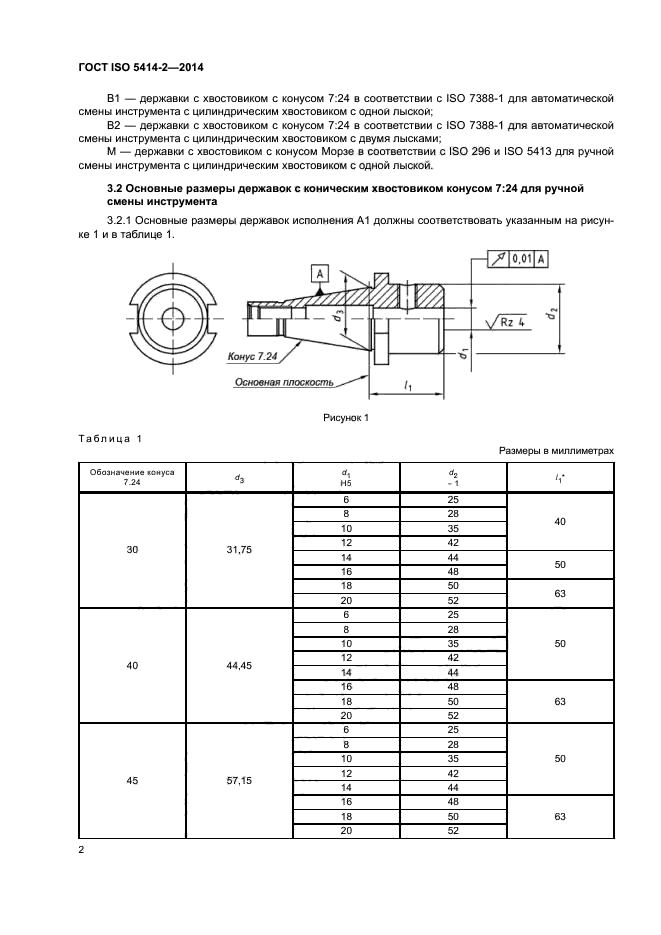

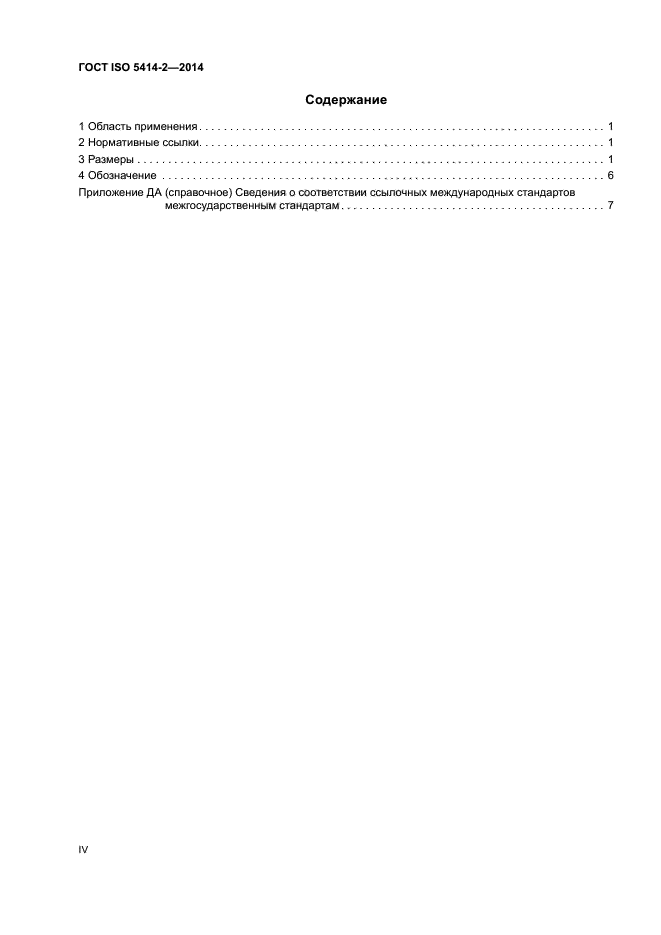

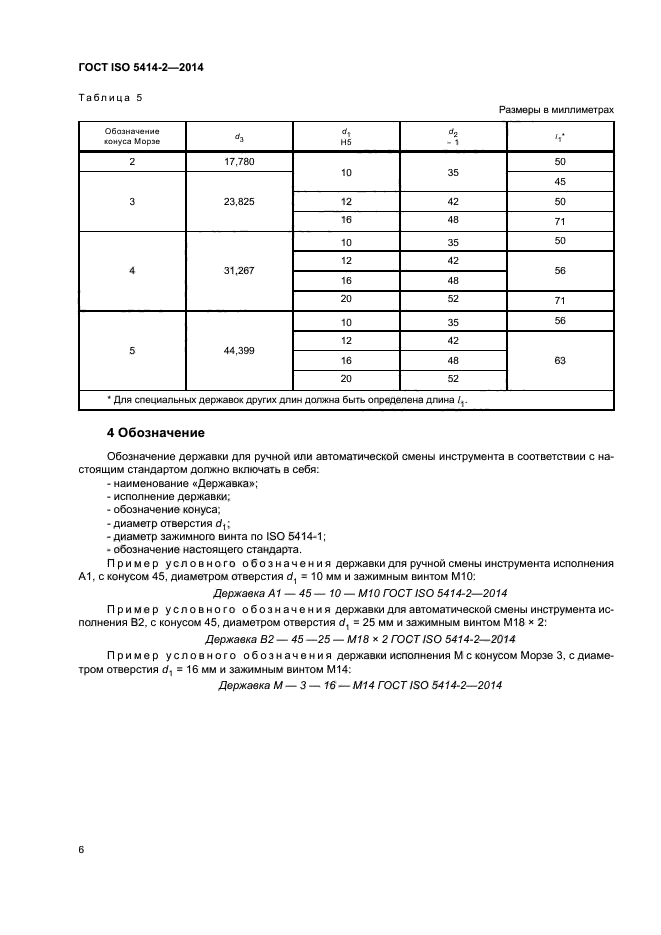

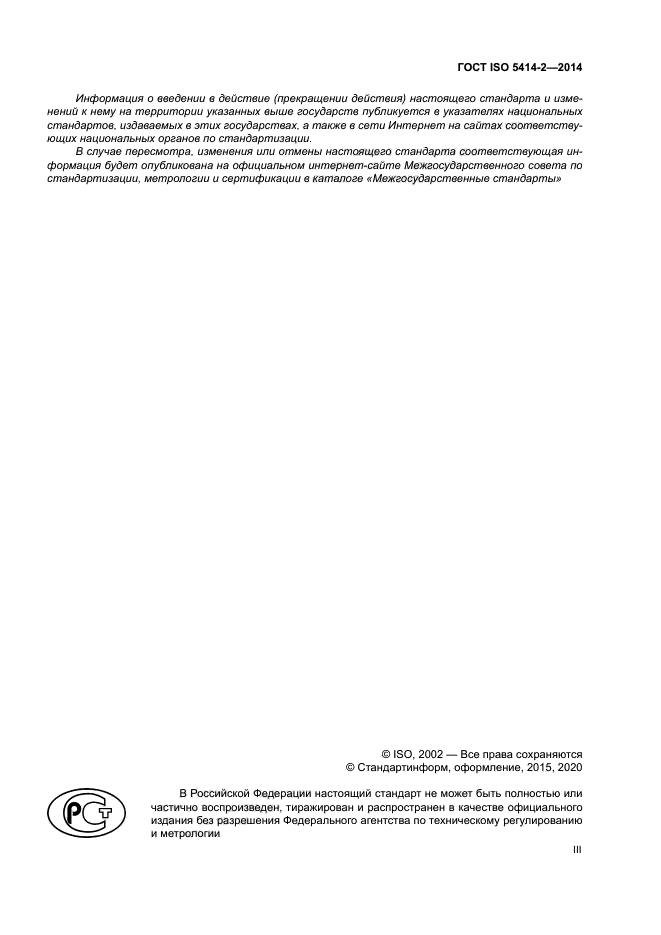

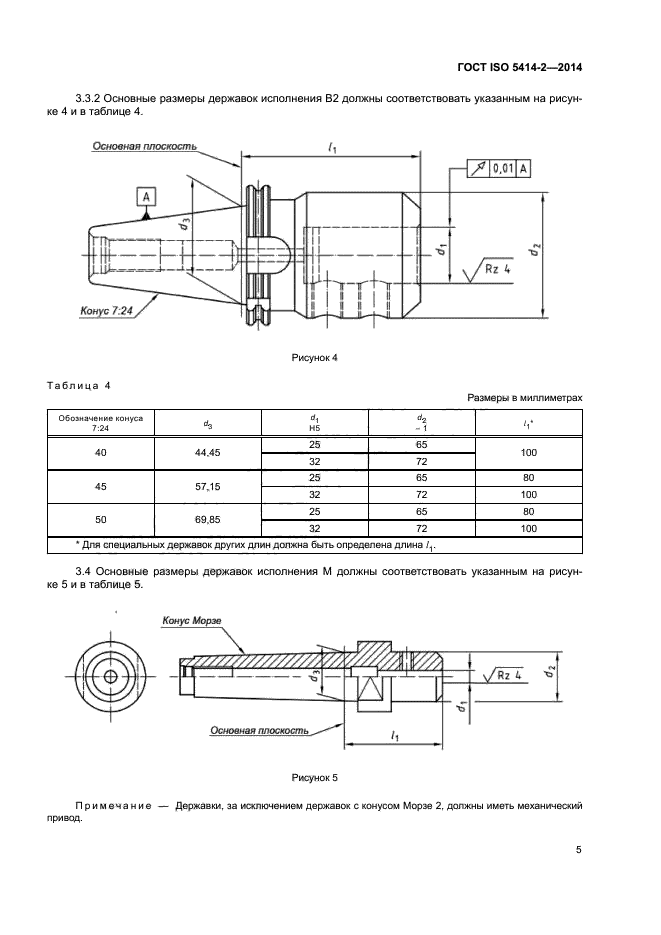

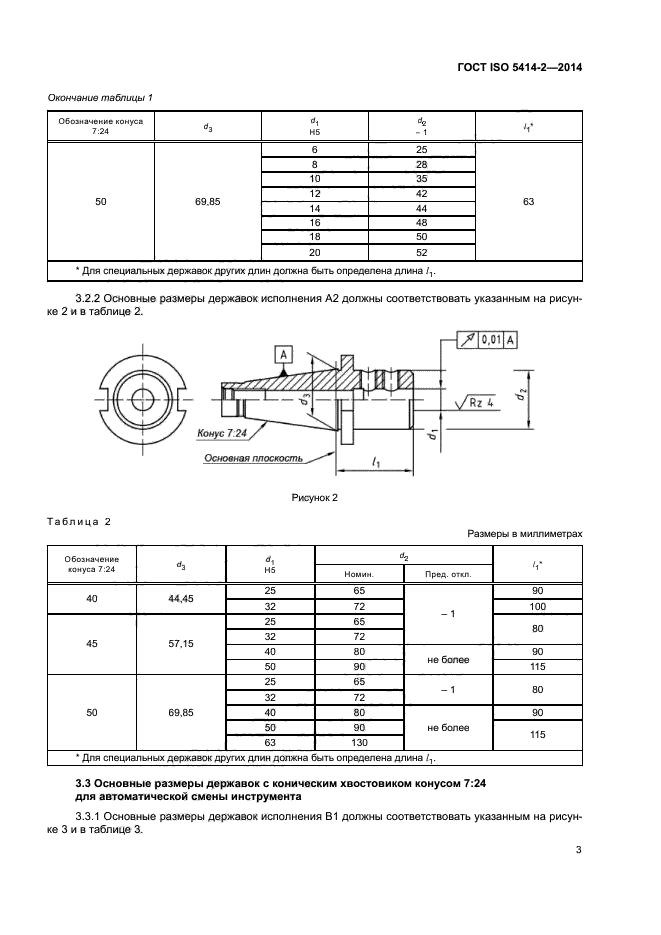

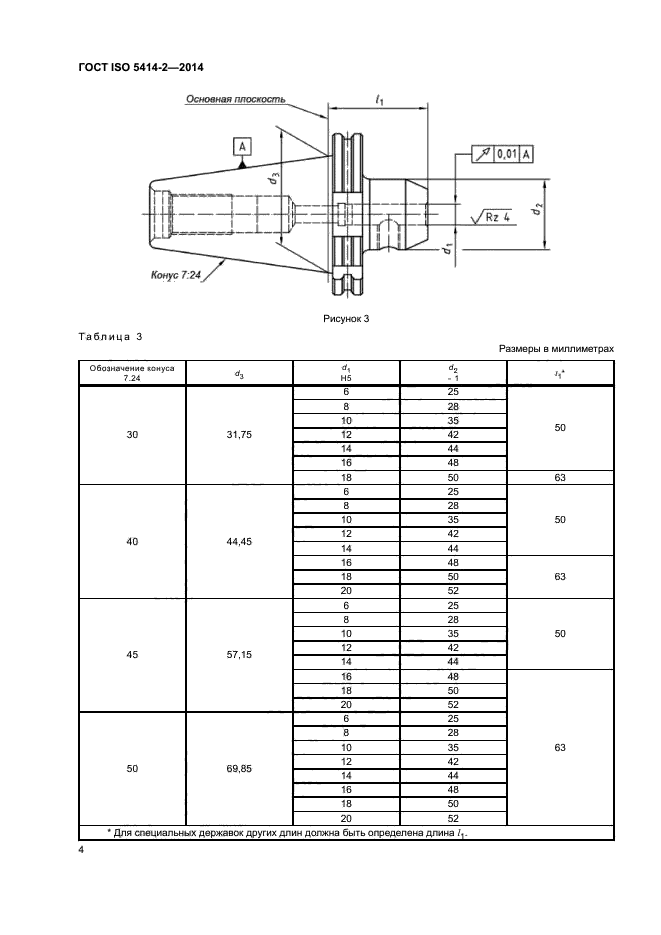

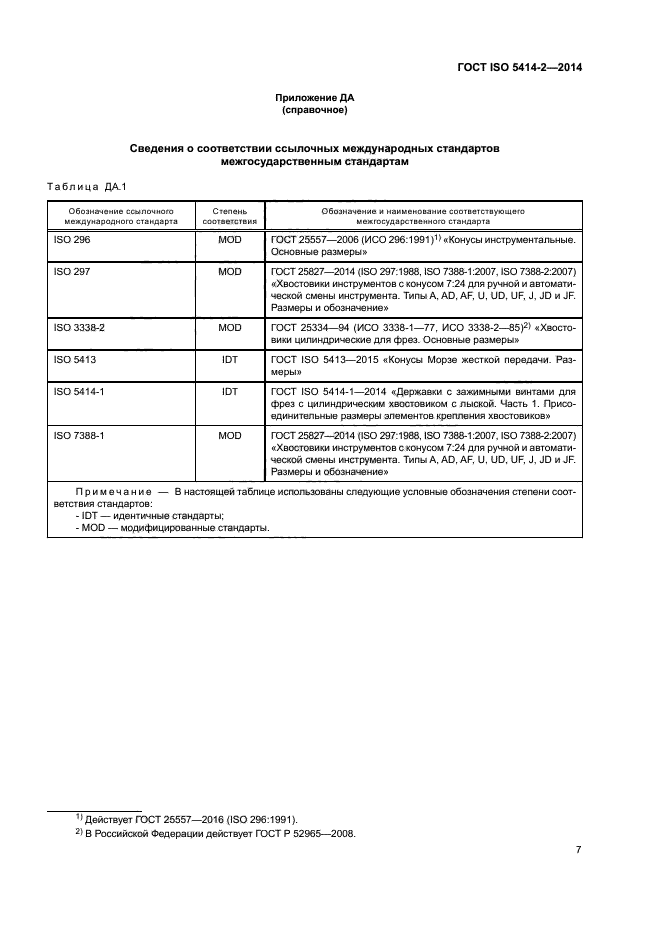

Текст ГОСТ ISO 5414-2-2014



Другие ГОСТы

ГОСТ 19021-73 Державки расточные для косого крепления резца винтами к токарно-револьверным станкам. Конструкция и размеры
ГОСТ 19019-73 Державки расточные для прямого крепления призматического резца штифтом к токарно-револьверным станкам. Конструкция и размеры
ГОСТ 16648-80 Державки с двумя крепежными отверстиями. Конструкция и размеры
ГОСТ 26860-93 Державки с зажимными винтами для фрез с цилиндрическим хвостовиком с лыской. Присоединительные размеры элементов крепления хвостовиков
ГОСТ Р 50159-92 Державки с зажимными винтами для фрез с цилиндрическим хвостовиком с лыской. Присоединительные размеры элементов крепления хвостовиков
ГОСТ ISO 5414-1-2014 Державки с зажимными винтами для фрез с цилиндрическим хвостовиком с лыской. Часть 1. Присоединительные размеры элементов крепления хвостовиков
ГОСТ 28282-89 Державки с конусом 7:24 для фрез с цилиндрическим хвостовиком с лыской. Основные размеры
ГОСТ 16663-80 Державки с шариковым креплением пуансонов. Конструкция и размеры
ГОСТ 16650-80 Державки с четырьмя крепежными отверстиями. Конструкция и размеры
ГОСТ 19913-74 Державки с цилиндрическим хвостовиком для прямого крепления резца к токарно-револьверным станкам. Конструкция и размеры
ГОСТ 19915-74 Державки с цилиндрическим хвостовиком для отрезных пластинчатых резцов к токарно-револьверным станкам. Конструкция и размеры
ГОСТ 19914-74 Державки с цилиндрическим хвостовиком для косого крепления резца к токарно-револьверным станкам. Конструкция и размеры
ГОСТ 16652-80 Державки с прямоугольным пазом. Конструкция и размеры
ГОСТ 16657-80 Державки с пазом под шпонку. Конструкция и размеры

Дополнительная информация

Английское название
Введен в действие01.01.2016
ВзаменГОСТ 28282-89
Дата издания25.12.2015
