ГОСТ Р 56761-2015

Композиты полимерные. Метод определения твердости по Барколу

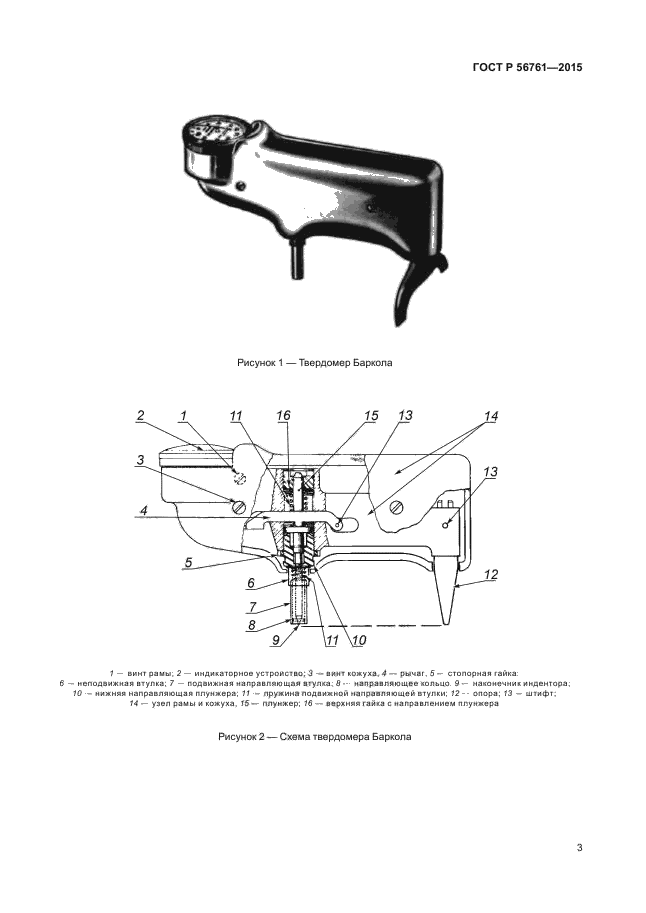

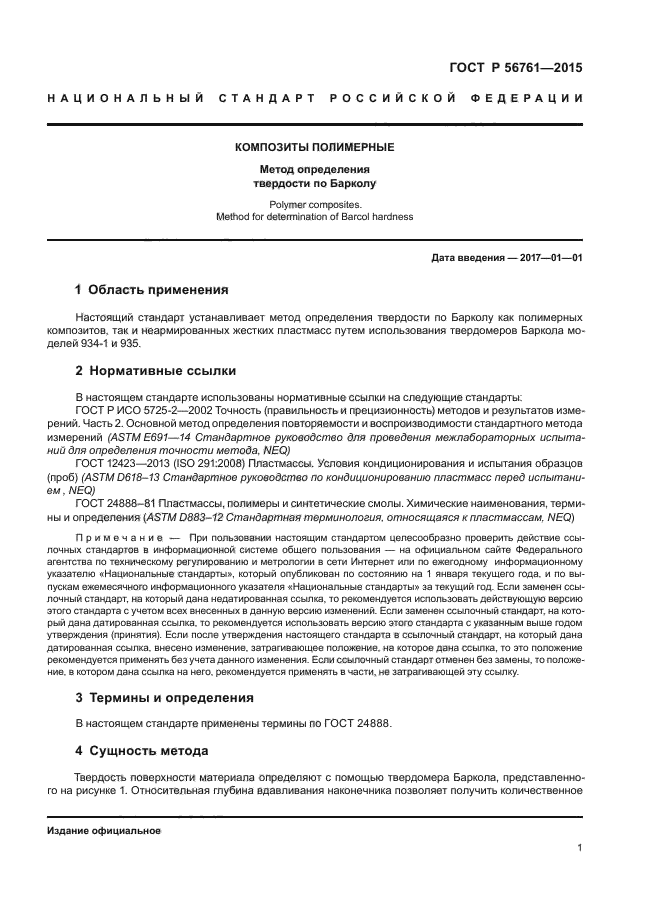

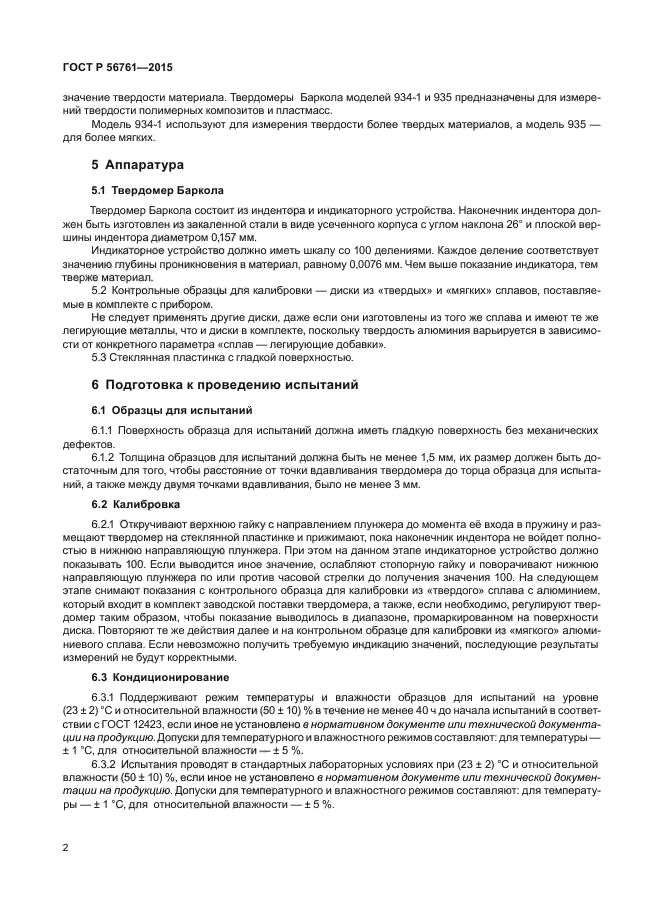

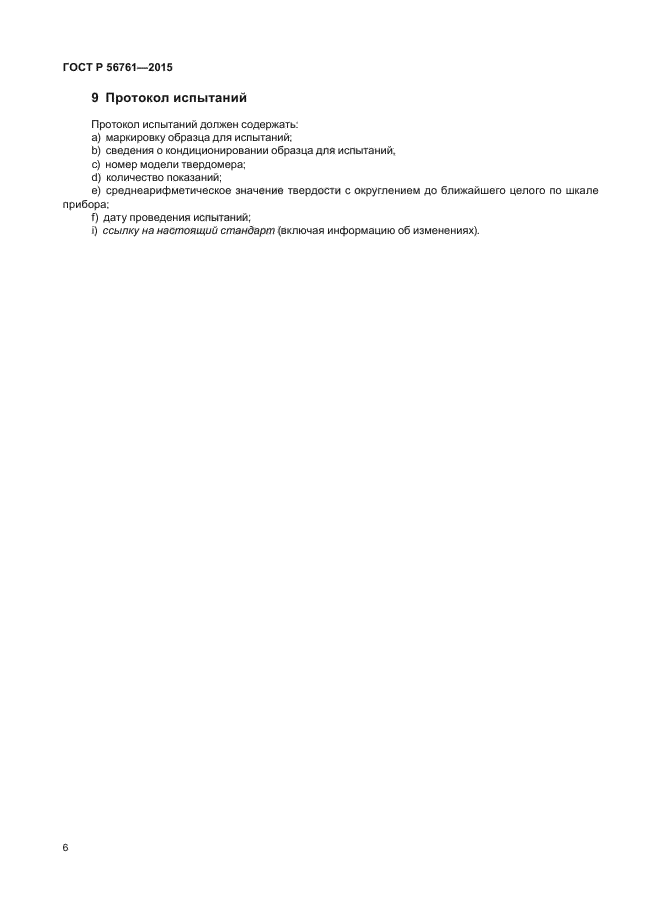

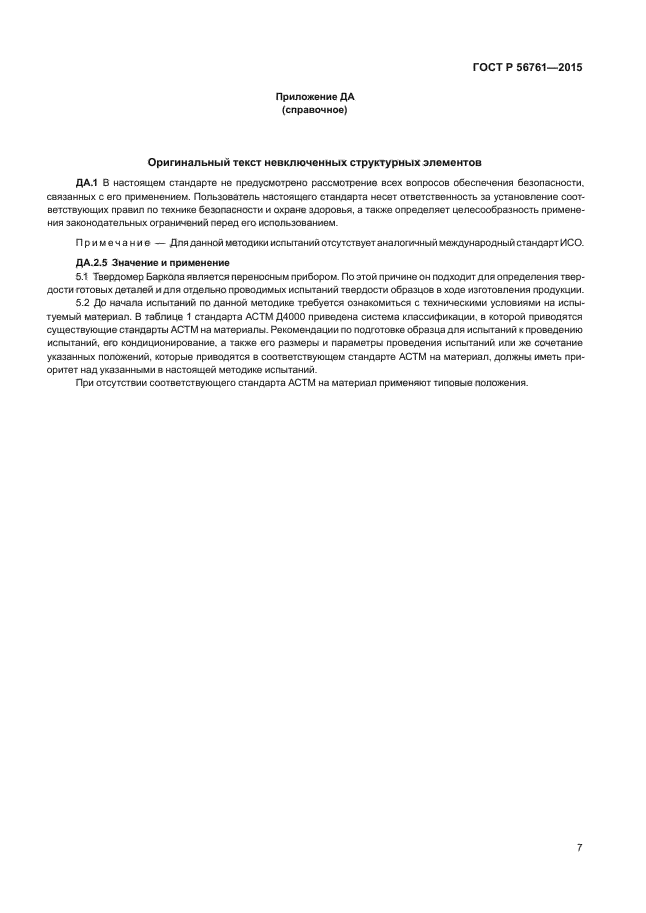

действующий Настоящий стандарт устанавливает метод определения твердости по Барколу как полимерных композитов, так и неармированных жестких пластмасс путем использования твердомеров Баркола моделей 934-1 и 935

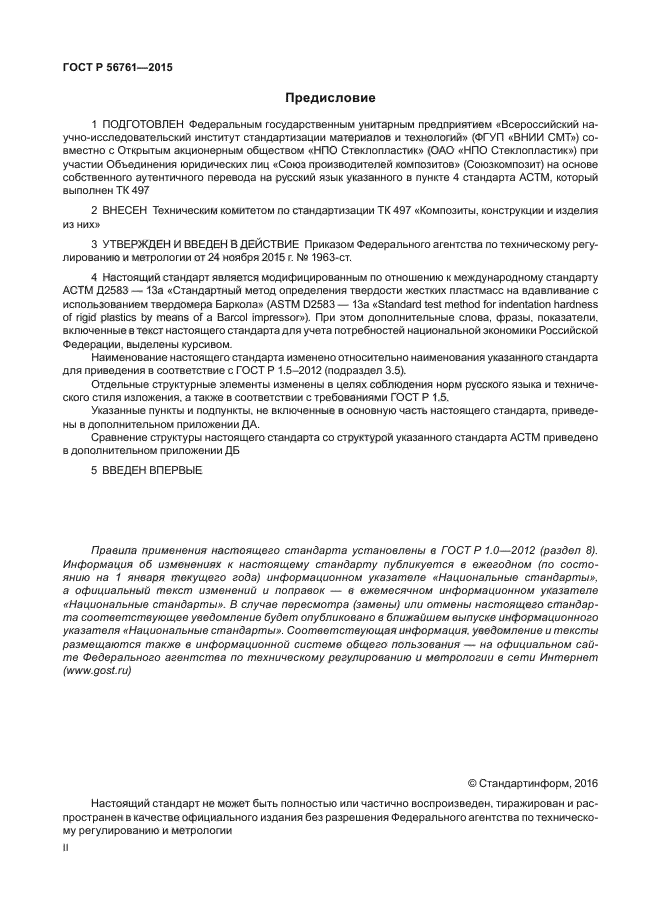

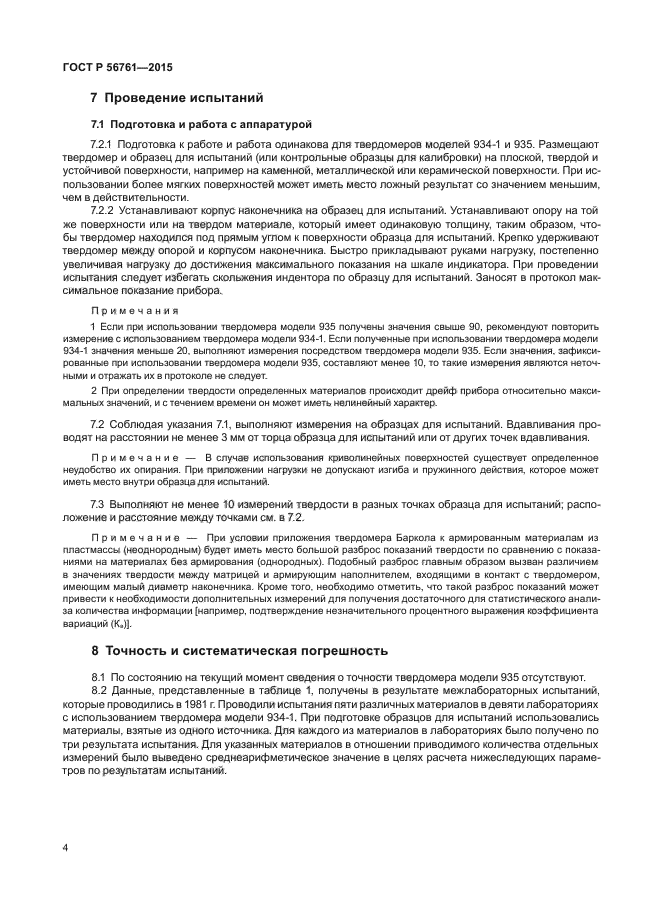

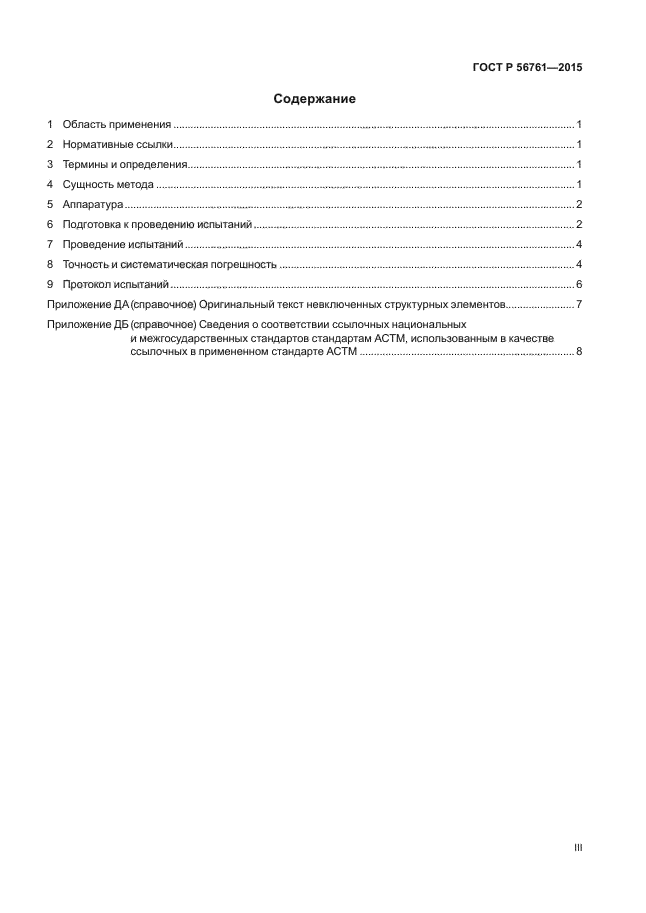

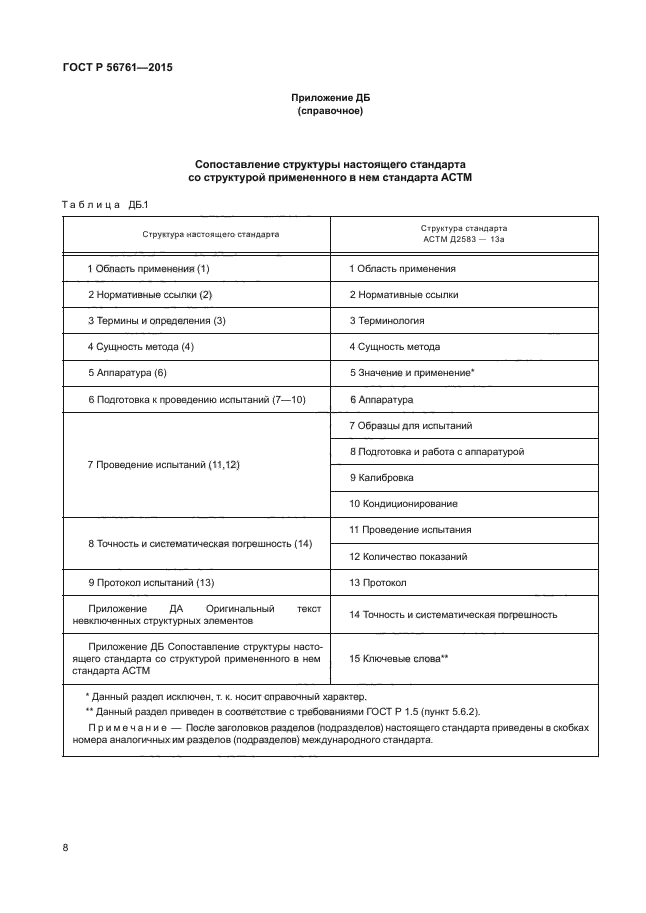

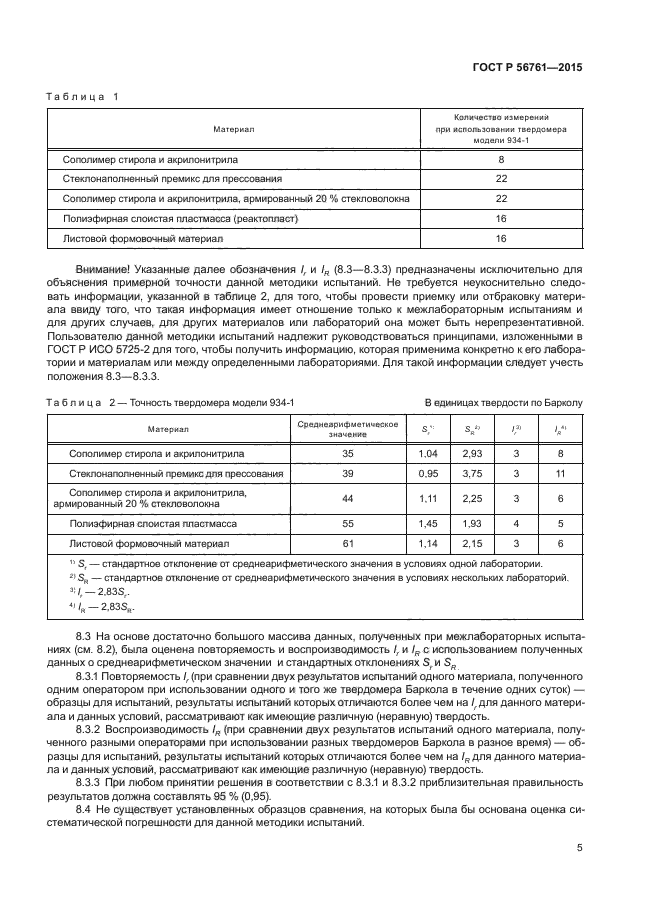

Текст ГОСТ Р 56761-2015

 С поправками и изменениями:

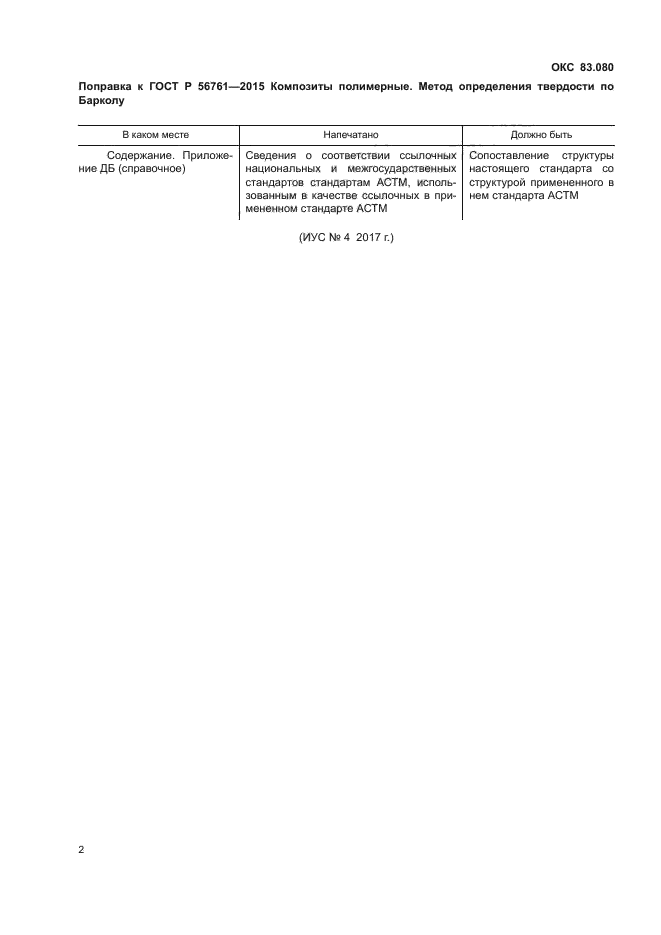

Поправка к ГОСТ Р 56761-2015 от 13.01.2017

Поправка к ГОСТ Р 56761-2015 от 13.01.2017

Другие ГОСТы

ГОСТ Р 56679-2015 Композиты полимерные. Метод определения пустот
ГОСТ Р 57565-2017 Композиты полимерные. Метод определения реакционной способности ненасыщенных полиэфирных и винилэфирных смол при температуре 82,2 °C
ГОСТ Р 57929-2017 Композиты полимерные. Метод определения сохраняемости характеристик пожарной опасности после воздействия искусственных климатических факторов
ГОСТ Р 56678-2019 Композиты полимерные. Метод определения стабильности размеров материала внутреннего слоя «сэндвич»- конструкций
ГОСТ Р 56678-2015 Композиты полимерные. Метод определения стабильности размеров материала внутреннего слоя сэндвич-конструкций
ГОСТ Р 56794-2015 Композиты полимерные. Метод определения стойкости к разрушению под воздействием концентрированной квазистатической вдавливающей нагрузки
ГОСТ Р 56684-2015 Композиты полимерные. Метод определения стойкости к разрушению сэндвич-конструкций
ГОСТ Р 57142-2016 Композиты полимерные. Метод определения усадочных напряжений в ориентированных органических стеклах
ГОСТ Р 57152-2016 Композиты полимерные. Метод определения упруго-высокоэластических и релаксационных характеристик органических стекол
ГОСТ Р 57712-2017 Композиты полимерные. Метод определения удельной теплоемкости
ГОСТ 33685-2015 Композиты полимерные. Метод определения удельной работы расслоения в условиях сдвига GIIC
ГОСТ Р 56815-2015 Композиты полимерные. Метод определения удельной работы расслоения в условиях отрыва GIC
ГОСТ Р 57948-2017 Композиты полимерные. Метод определения ударной вязкости образцов без надреза
ГОСТ Р 57928-2017 Композиты полимерные. Метод определения тепловыделения при горении с использованием проточного калориметра, работающего по термопарному принципу

Дополнительная информация

Английское название
Введен в действие	01.01.2017
Дата издания	06.06.2016
