ГОСТ Р 57042-2016

Композиты полимерные. Метод определения потерь массы при прокаливании армированных смол

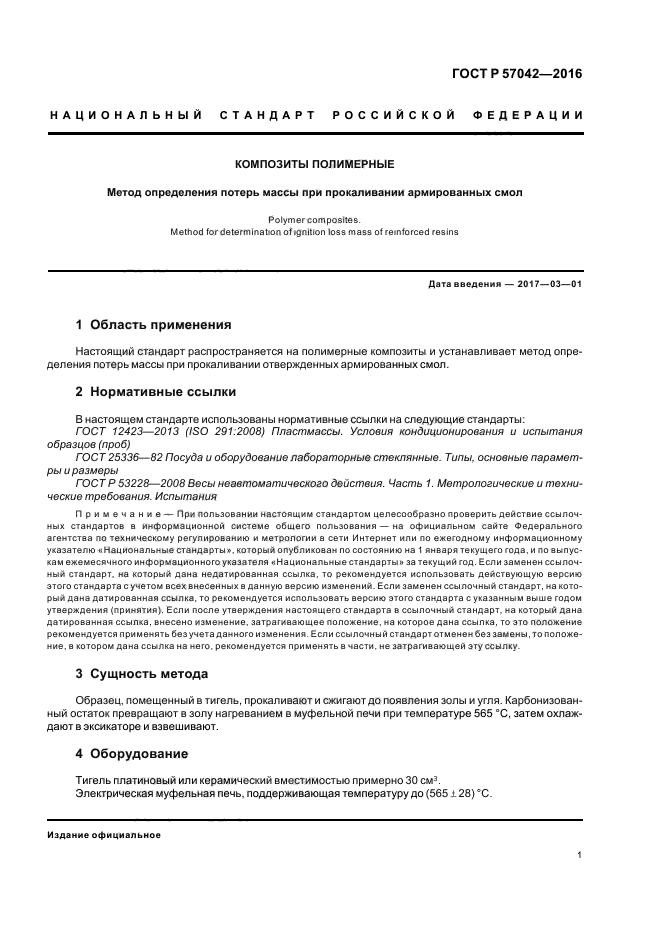

действующий Настоящий стандарт распространяется на полимерные композиты и устанавливает метод определения потерь массы при прокаливания отвержденных армированных смол

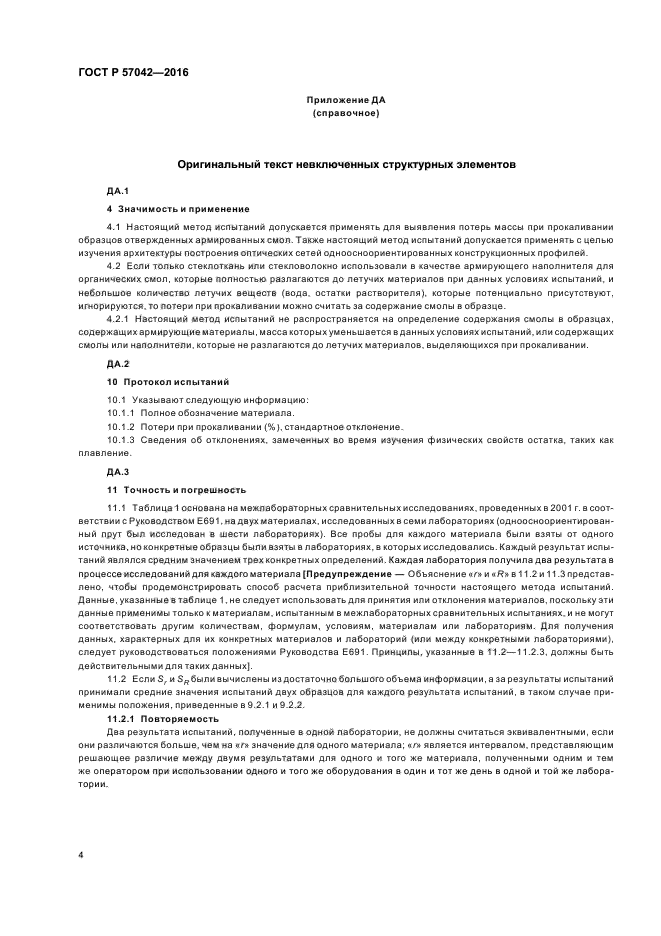

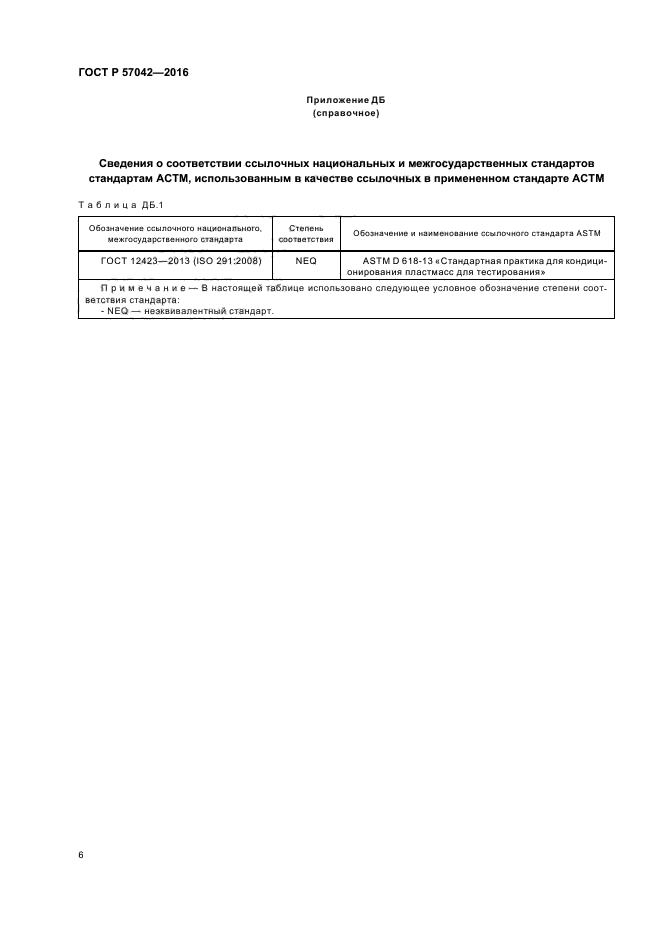

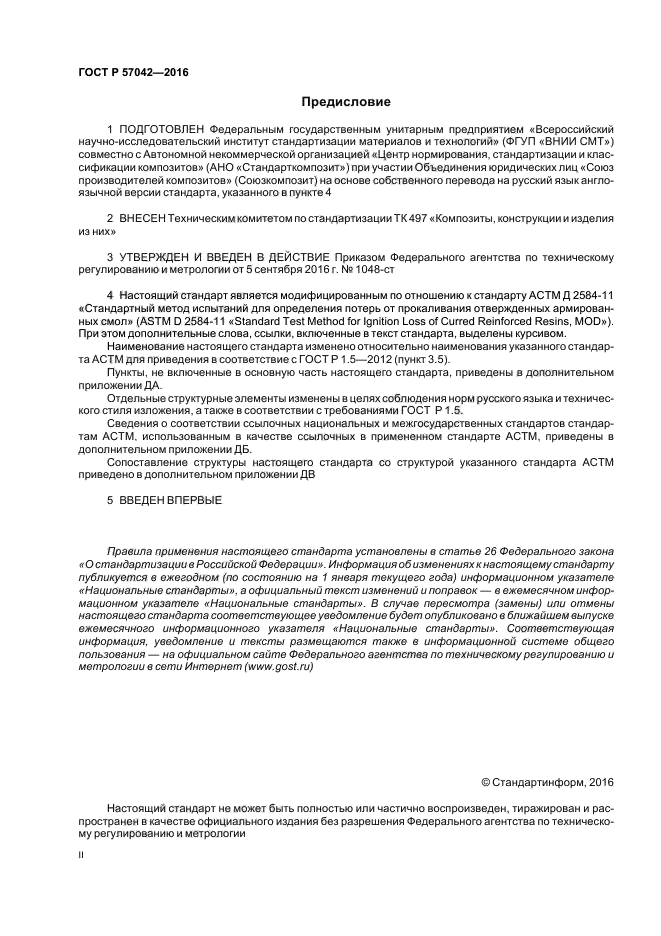

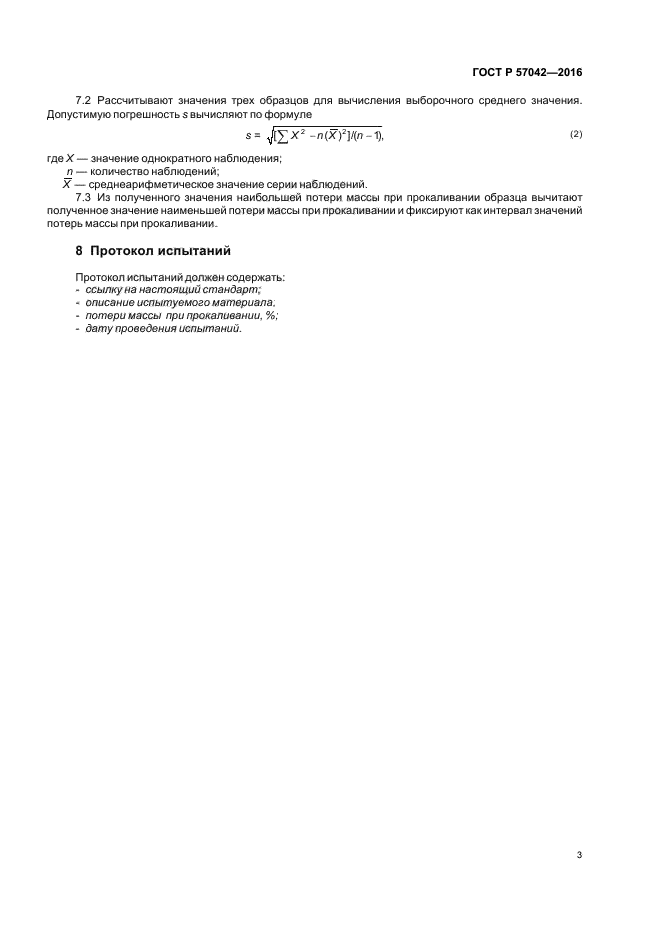

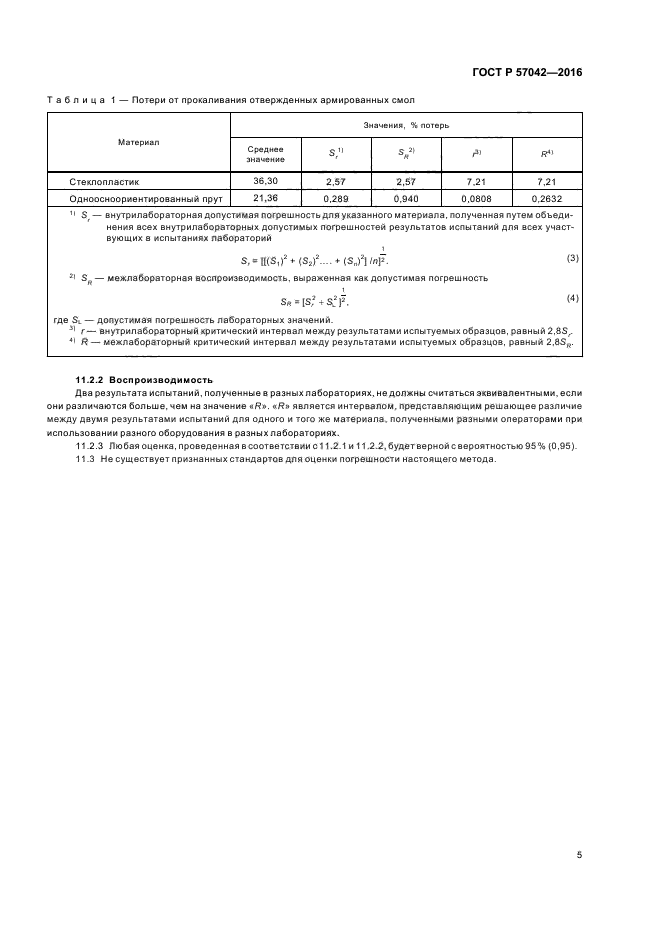

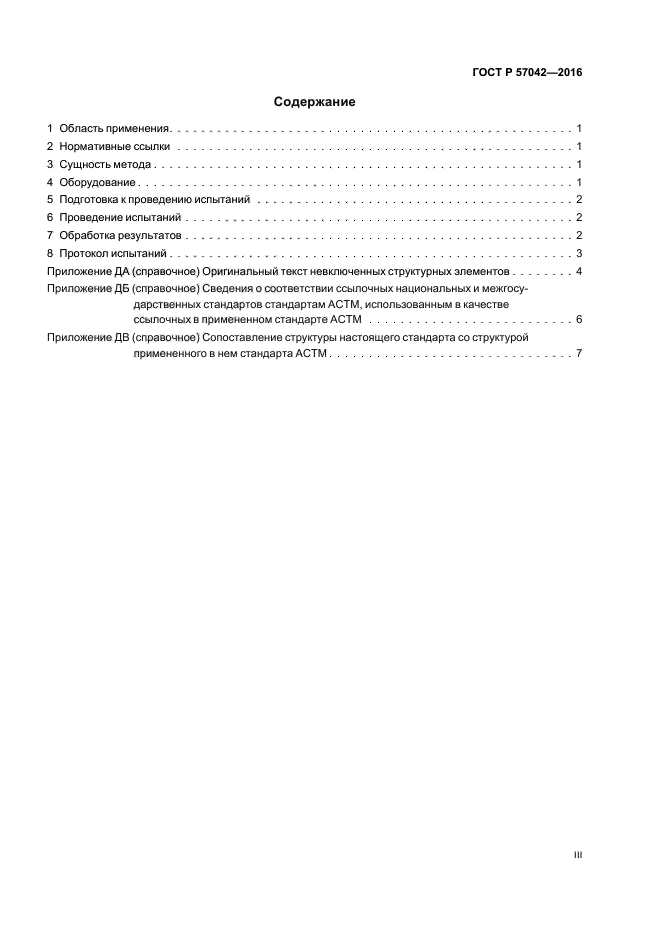

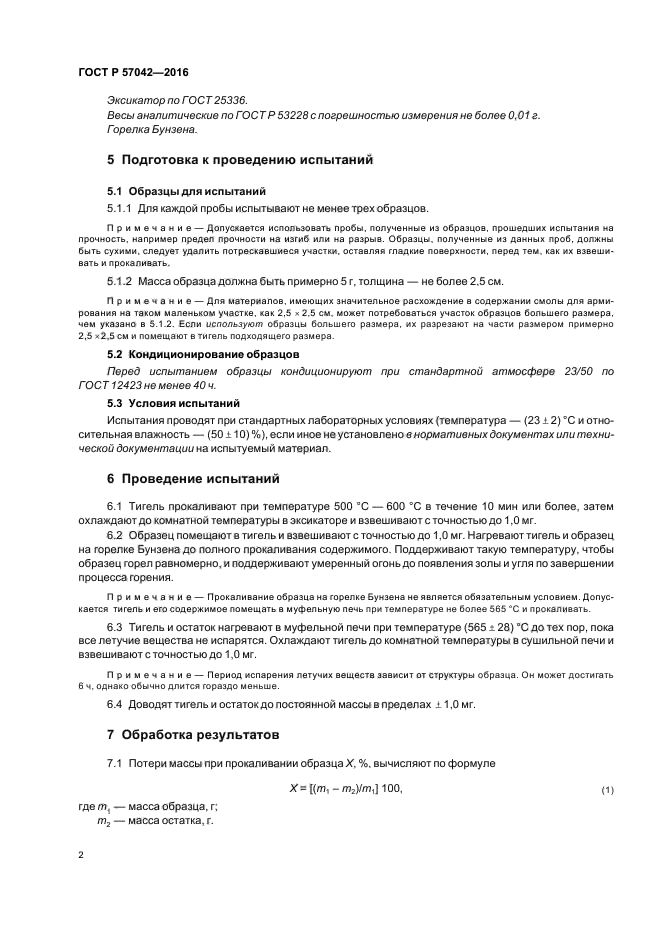

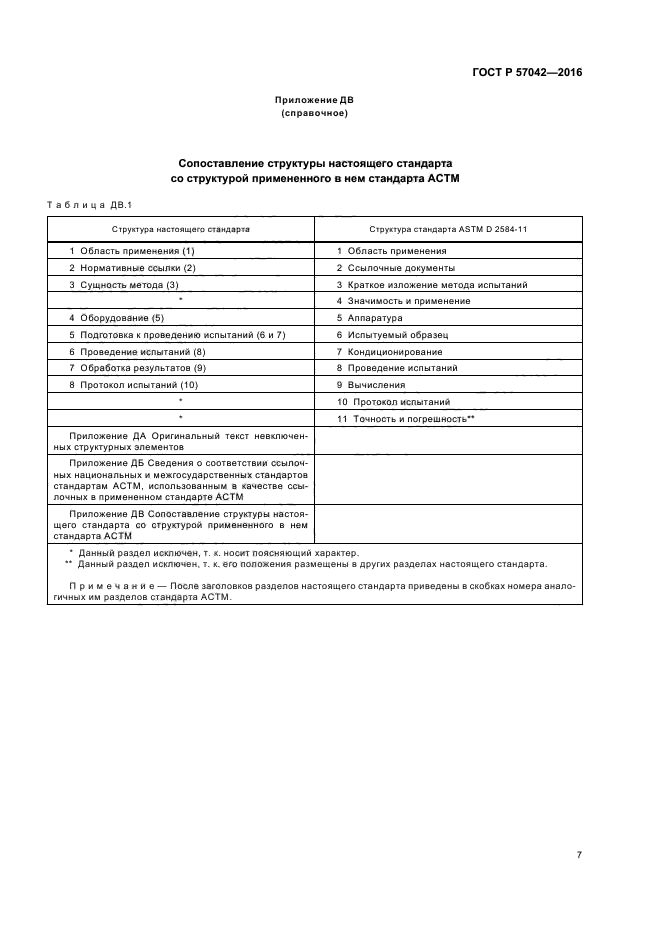

Текст ГОСТ Р 57042-2016



Другие ГОСТы

ГОСТ Р 56739-2015 Композиты полимерные. Метод определения миграции воды в сотовом материале внутреннего слоя «сэндвич»-конструкций
ГОСТ 33843-2016 Композиты полимерные. Метод определения модуля сдвига в плоскости методом кручени
ГОСТ Р 57858-2017 Композиты полимерные. Метод определения объемной доли волокон и характера распределения волокон в полимерной матрице
ГОСТ Р 57748-2017 Композиты полимерные. Метод определения параметров полимерной сетки сшитого сверхвысокомолекулярного полиэтилена в растворителе
ГОСТ Р 56654-2015 Композиты полимерные. Метод определения плотности материалов внутреннего слоя сэндвич-конструкций
ГОСТ Р 56772-2015 Композиты полимерные. Метод определения поглощающих характеристик сотового материала внутреннего слоя сэндвич-конструкций при воздействии статической энергии
ГОСТ Р 56784-2015 Композиты полимерные. Метод определения ползучести при изгибе сэндвич-конструкций
ГОСТ Р 56788-2015 Композиты полимерные. Метод определения предела прочности при сжатии образцов ламинатов с открытым отверстием
ГОСТ Р 56786-2015 Композиты полимерные. Метод определения предела прочности при сдвиге в плоскости армирования
ГОСТ Р 56809-2015 Композиты полимерные. Метод определения предела прочности на сжатие параллельно плоскости «сэндвич»-конструкций
ГОСТ Р 56783-2015 Композиты полимерные. Метод определения предела прочности на растяжение перпендикулярно к плоскости сэндвич-конструкций
ГОСТ Р 56783-2019 Композиты полимерные. Метод определения предела прочности на растяжение перпендикулярно к плоскости «сэндвич»-конструкций
ГОСТ Р 56763-2015 Композиты полимерные. Метод определения предела прочности на растяжение в узлах сотового материала внутреннего слоя «сэндвич»-конструкций
ГОСТ Р 57864-2017 Композиты полимерные. Метод определения предела прочности и модуля упругости при растяжении в направлении толщины образца

Дополнительная информация

Английское название
Введен в действие	01.03.2017
Дата издания	09.09.2016
