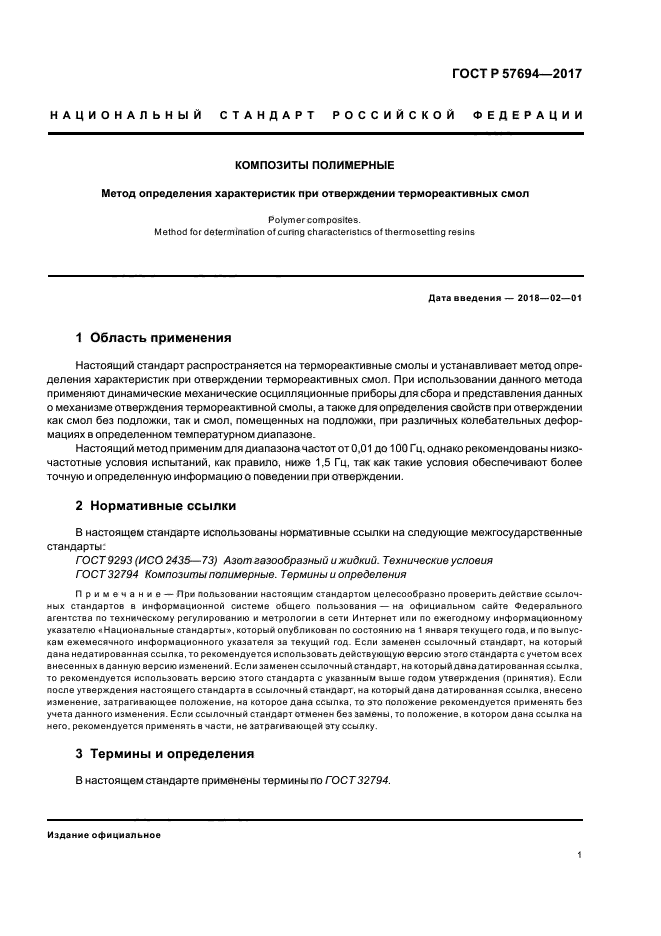

ГОСТ Р 57694-2017

Композиты полимерные. Метод определения характеристик при отверждении термореактивных смол

действующий Настоящий стандарт распространяется на термореактивные смолы и устанавливает метод определения характеристик при отверждении термореактивных смол. При использовании данного метода применяют динамические механические осцилляционные приборы для сбора и представления данных о механизме отверждения термореактивной смолы, а также для определения свойств при отверждении как смол без подложки, так и смол, помещенных на подложки, при различных колебательных деформациях в определенном температурном диапазоне. Настоящий метод применим для диапазона частот от 0,01 до 100 Гц, однако рекомендованы низкочастотные условия испытаний, как правило, ниже 1,5 Гц, так как такие условия обеспечивают более точную и определенную информацию о поведении при отверждении

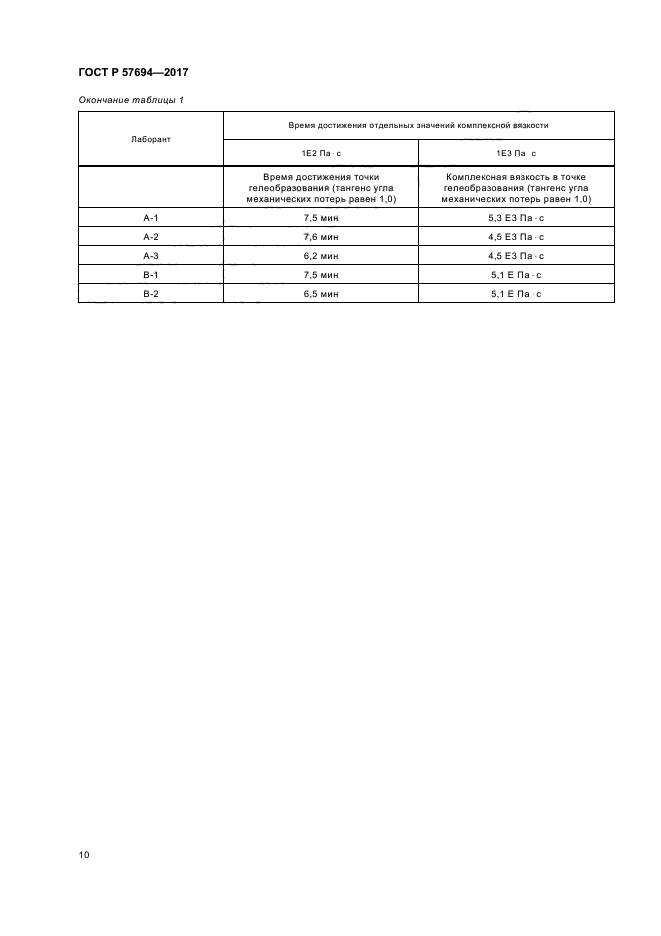

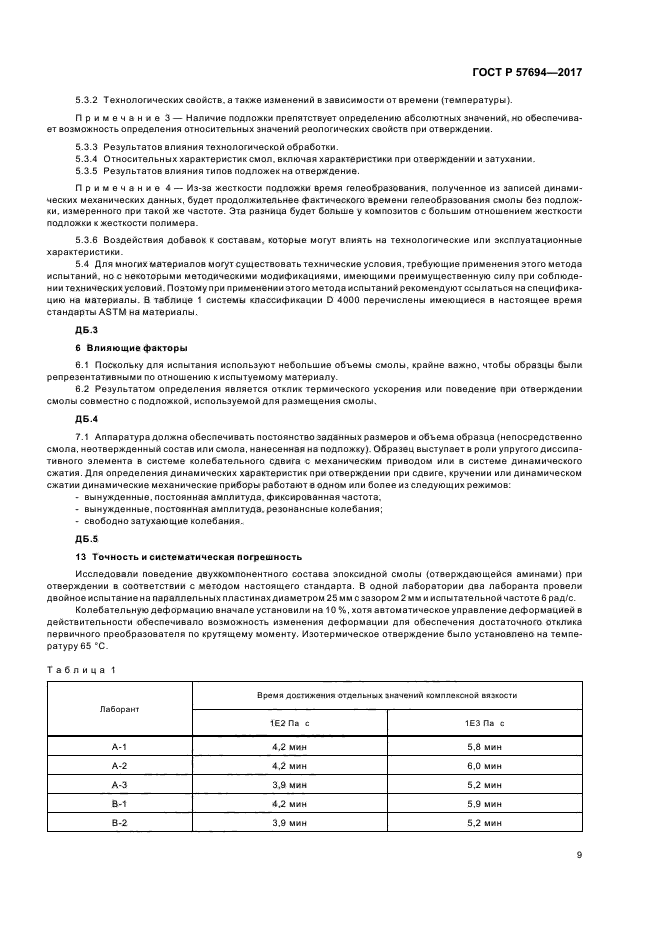

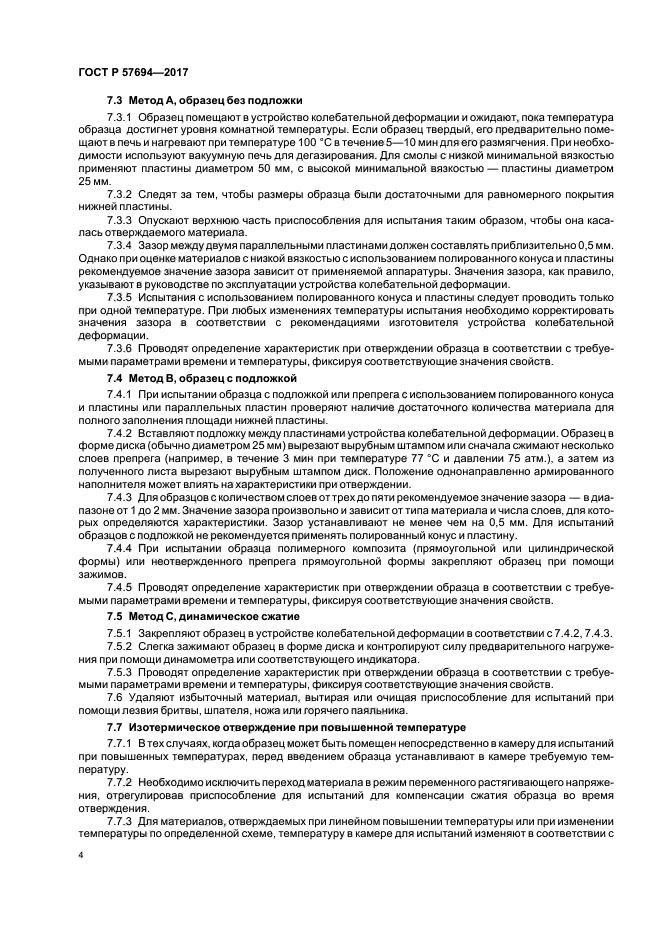

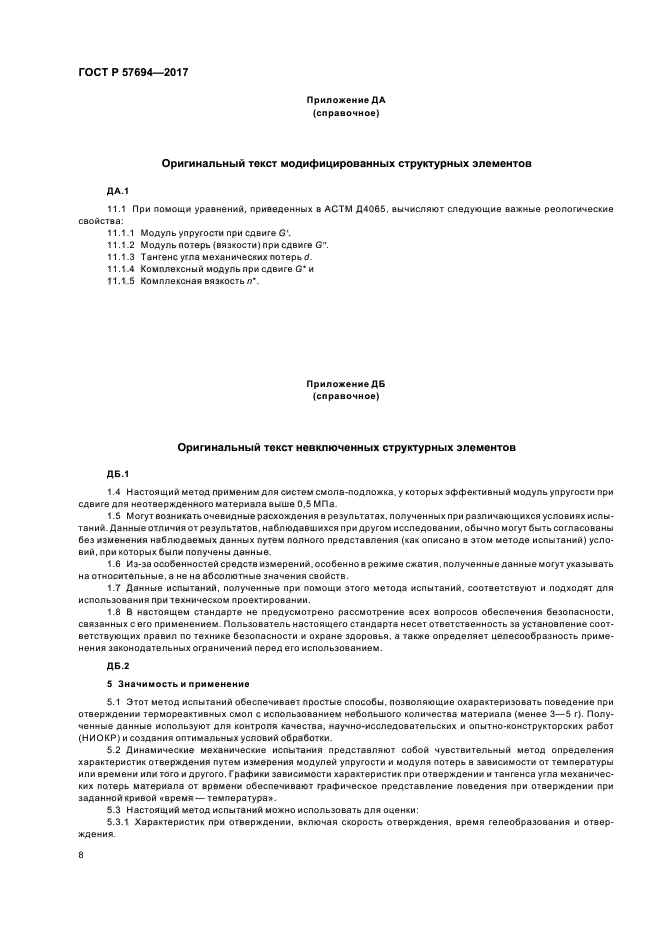

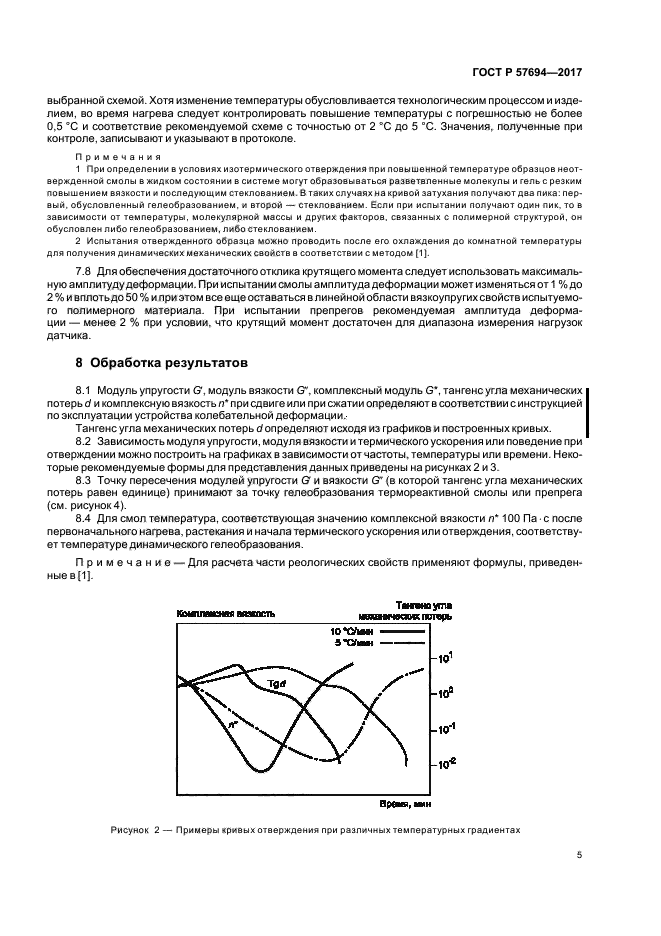

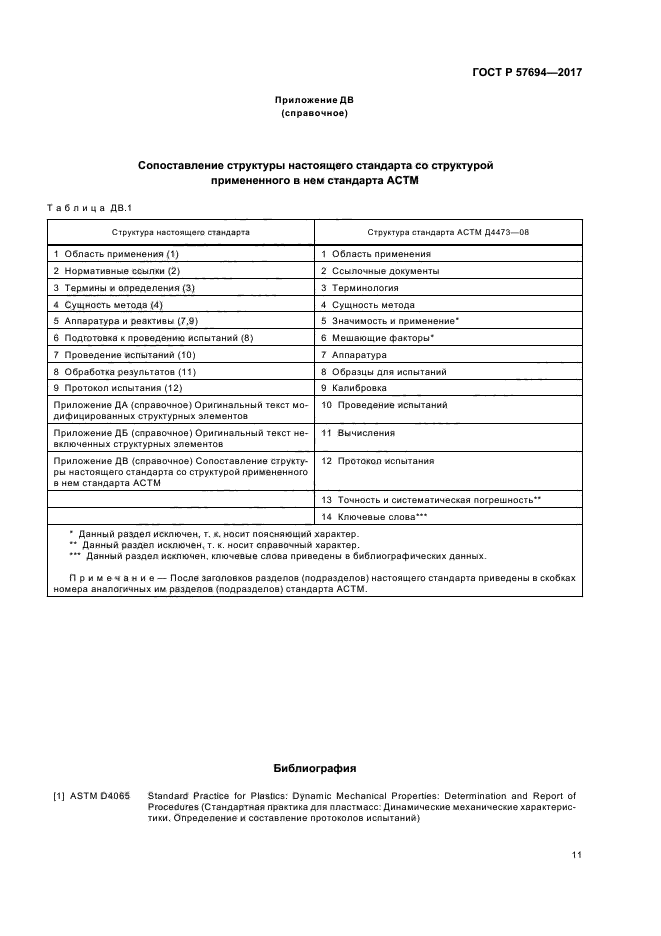

Текст ГОСТ Р 57694-2017



Другие ГОСТы

ГОСТ Р 57712-2017 Композиты полимерные. Метод определения удельной теплоемкости
ГОСТ Р 57152-2016 Композиты полимерные. Метод определения упруго-высокоэластических и релаксационных характеристик органических стекол
ГОСТ Р 57142-2016 Композиты полимерные. Метод определения усадочных напряжений в ориентированных органических стеклах
ГОСТ Р 57049-2016 Композиты полимерные. Метод определения усталости при сдвиге материалов внутреннего слоя «сэндвич»-конструкций
ГОСТ Р 56793-2015 Композиты полимерные. Метод определения усталостного расслоения однонаправленно-армированных композитов
ГОСТ Р 57866-2017 Композиты полимерные. Метод определения характеристик при изгибе
ГОСТ Р 57041-2016 Композиты полимерные. Метод определения характеристик при изгибе изогнутой балки
ГОСТ Р 57047-2016 Композиты полимерные. Метод определения характеристик сопротивления усталости ламинатов
ГОСТ Р 56651-2015 Композиты полимерные. Метод определения характеристик прочности при сдвиге материалов внутреннего слоя сэндвич-конструкций
ГОСТ Р 56650-2015 Композиты полимерные. Метод определения характеристик прочности при растяжении пултрузионных стеклокомпозитных стержней
ГОСТ Р 56657-2015 Композиты полимерные. Метод определения характеристик прочности при изгибе пултрузионных стеклокомпозитных стержней
ГОСТ Р 57733-2017 Композиты полимерные. Метод определения характеристик при сдвиге в плоскости армирования образцов, изготовленных намоткой
ГОСТ Р 57045-2016 Композиты полимерные. Метод определения характеристик при растяжении перпендикулярно к плоскости армирования
ГОСТ Р 57009-2016 Композиты полимерные. Метод определения характеристик при расслоении клеевых соединений

Дополнительная информация

Английское название
Введен в действие	01.02.2018
Дата издания	04.10.2017
