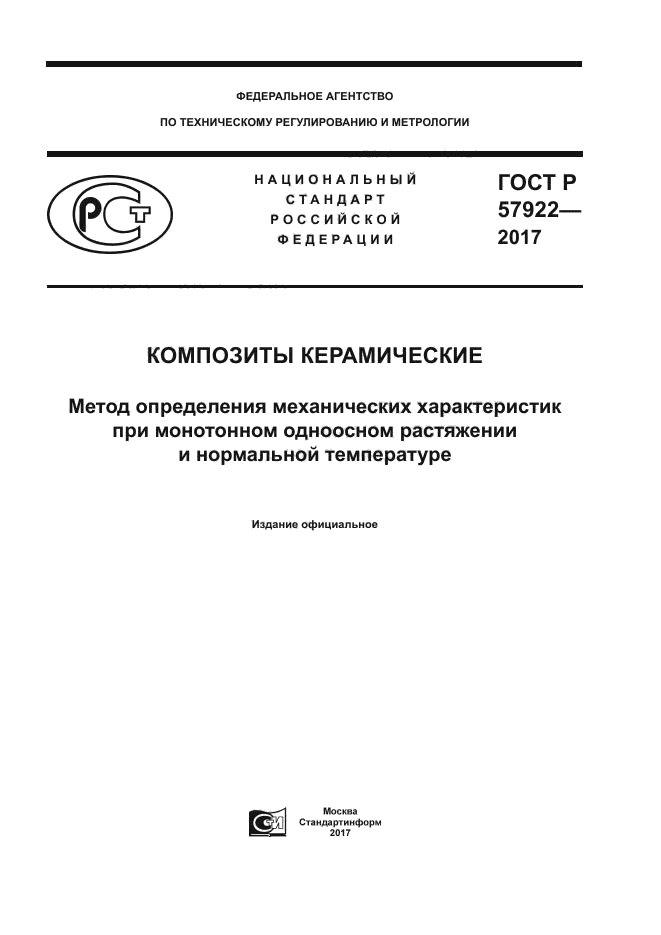

ГОСТ Р 57922-2017

Композиты керамические. Метод определения механических характеристик при монотонном одноосном растяжении и нормальной температуре

действующий Настоящий стандарт распространяется на керамические композиты и устанавливает метод определения механических характеристик при монотонном одноосном растяжении и нормальной температуре

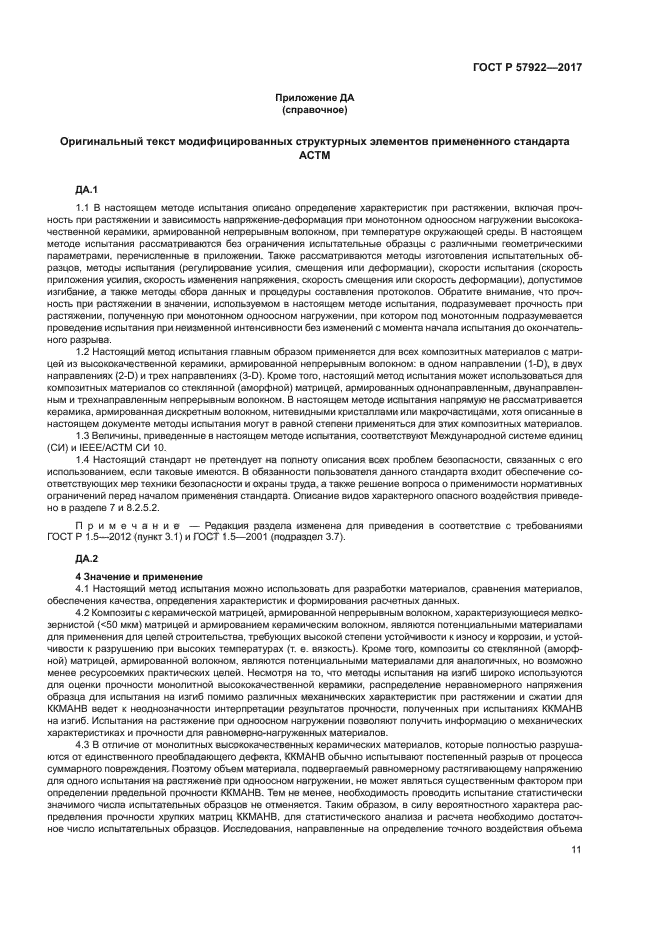

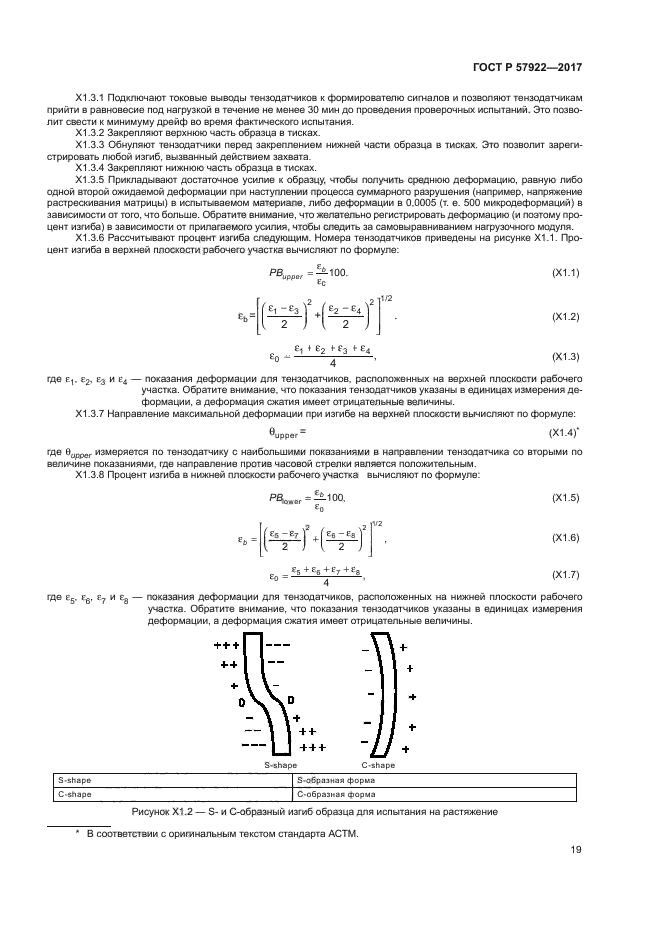

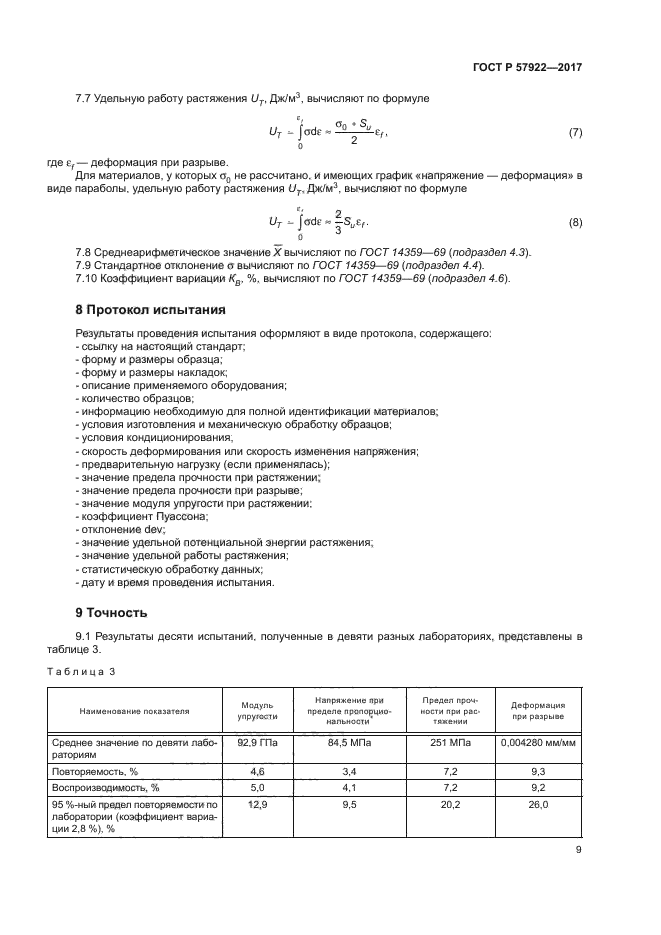

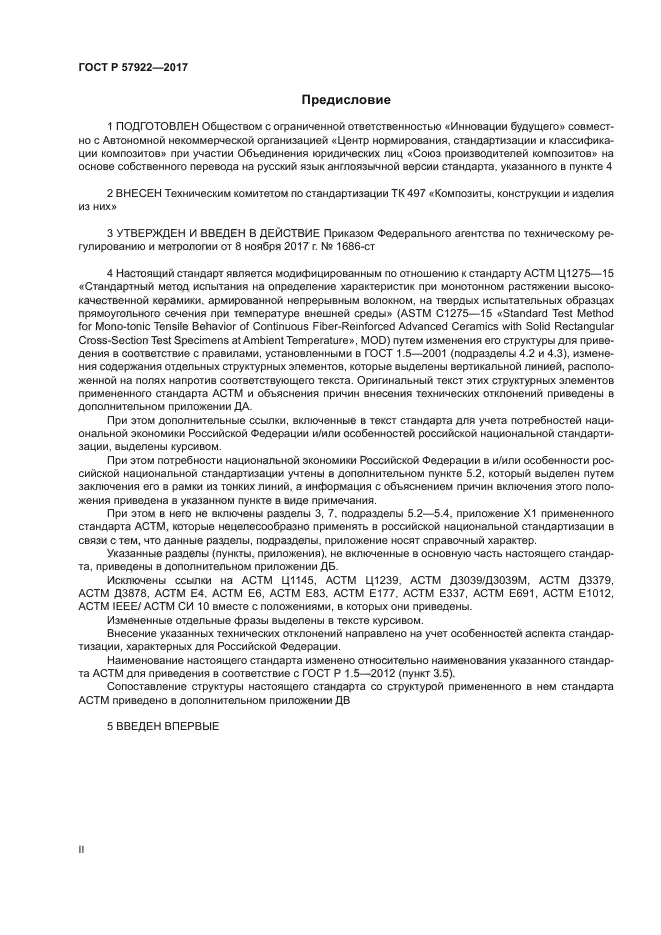

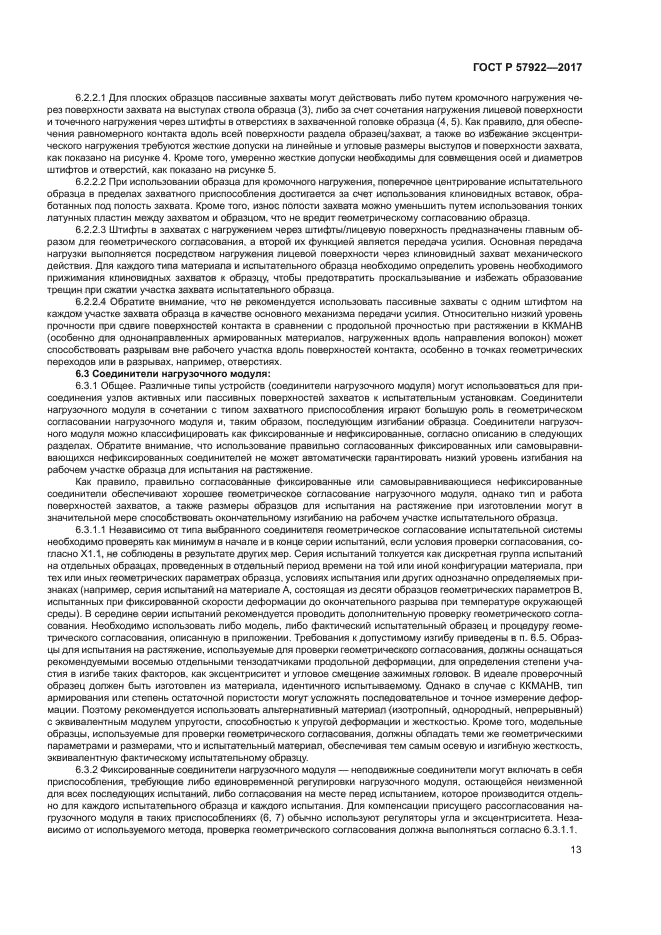

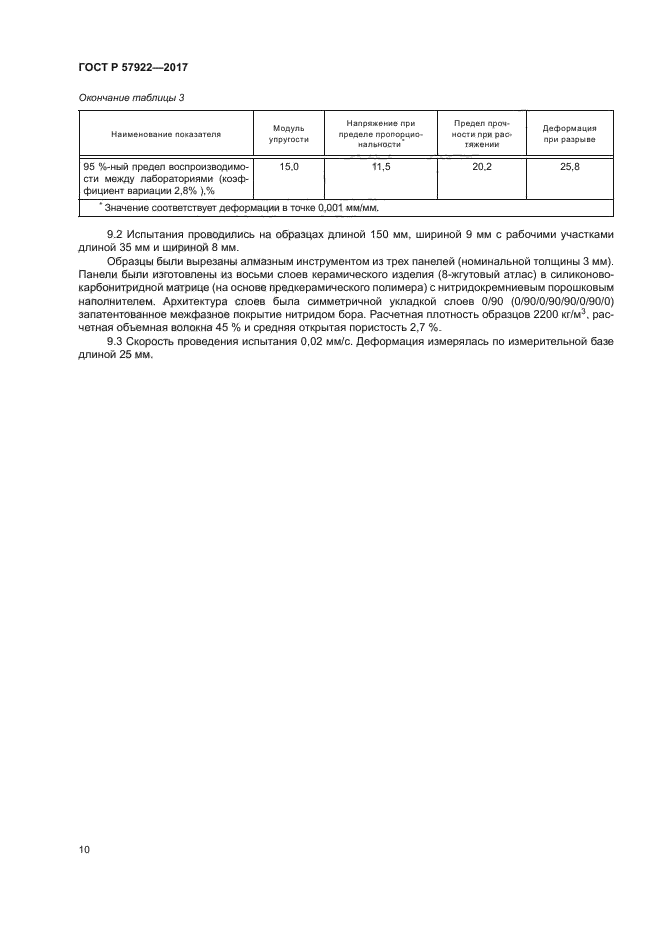

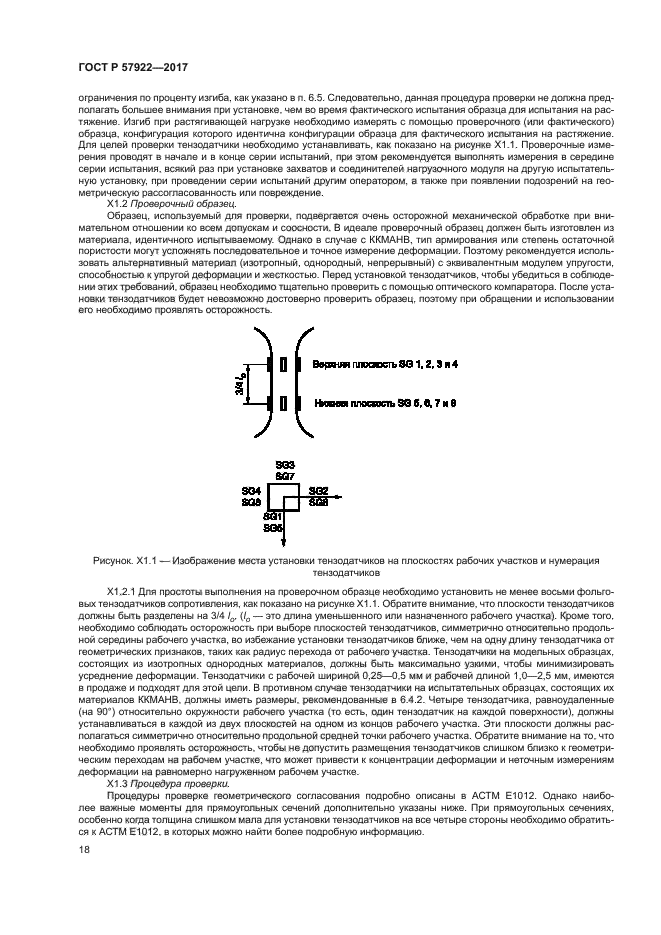

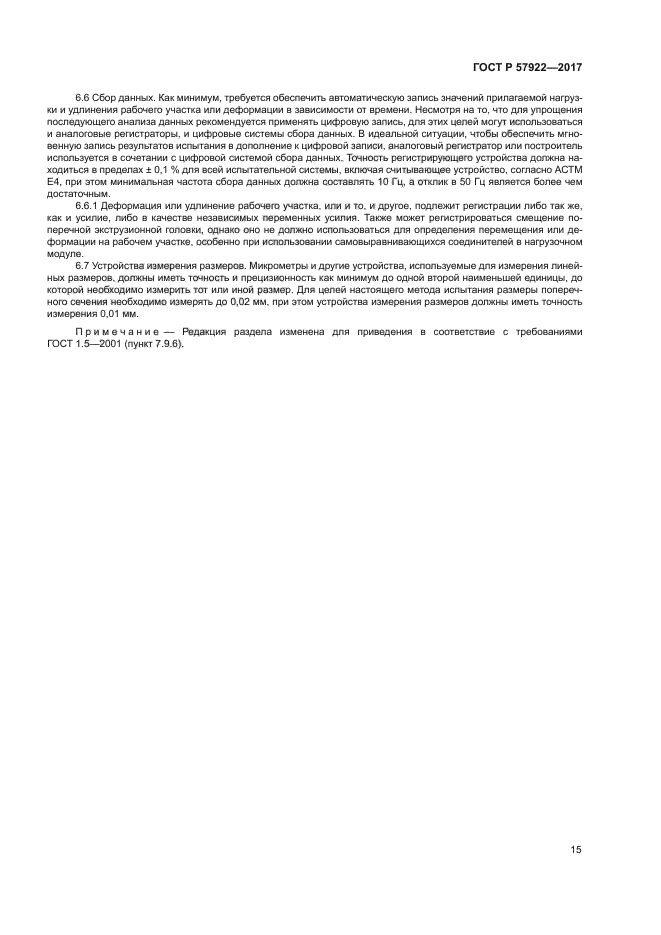

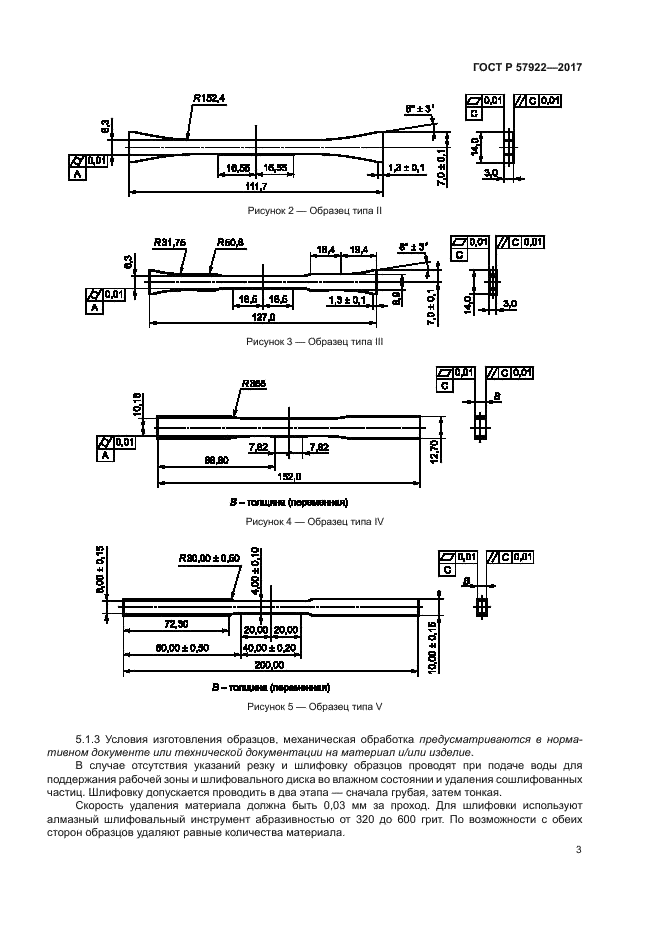

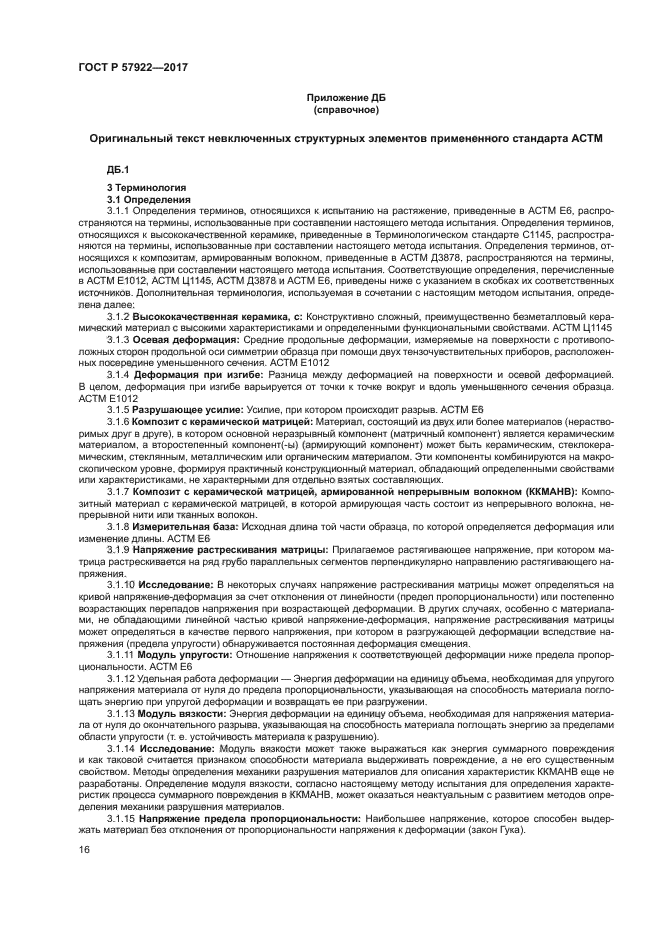

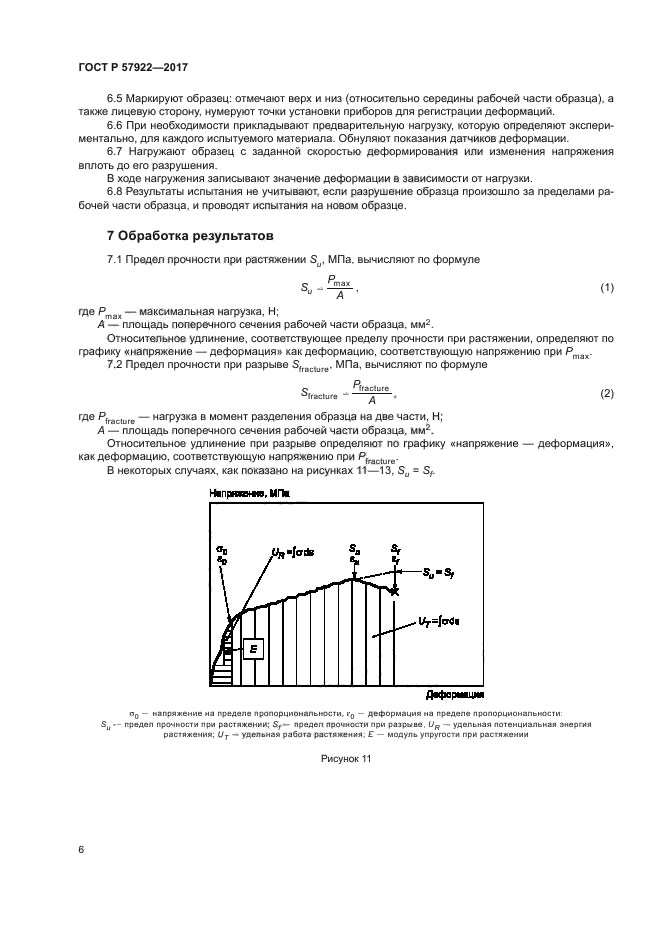

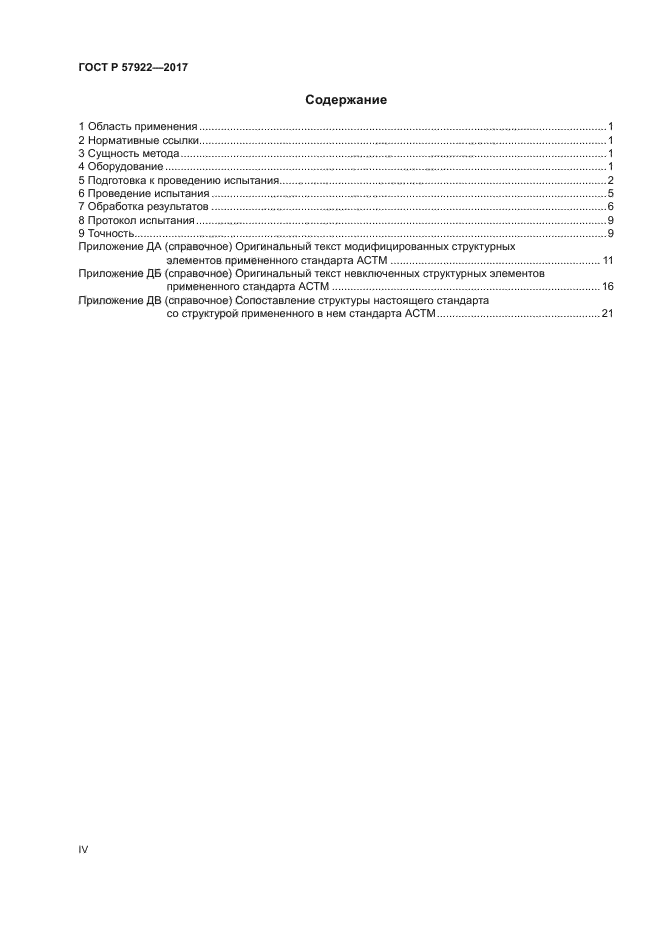

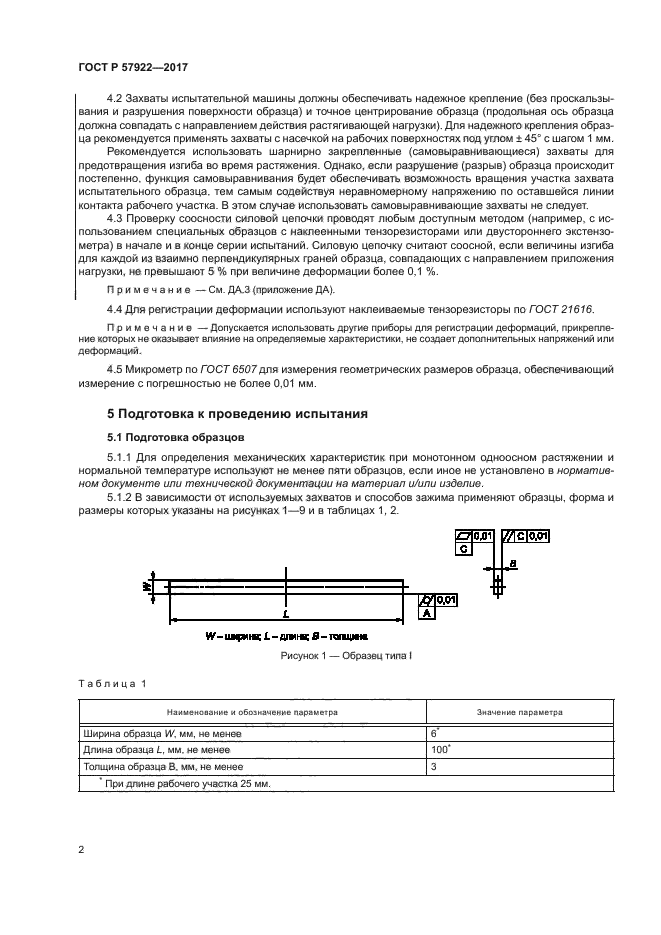

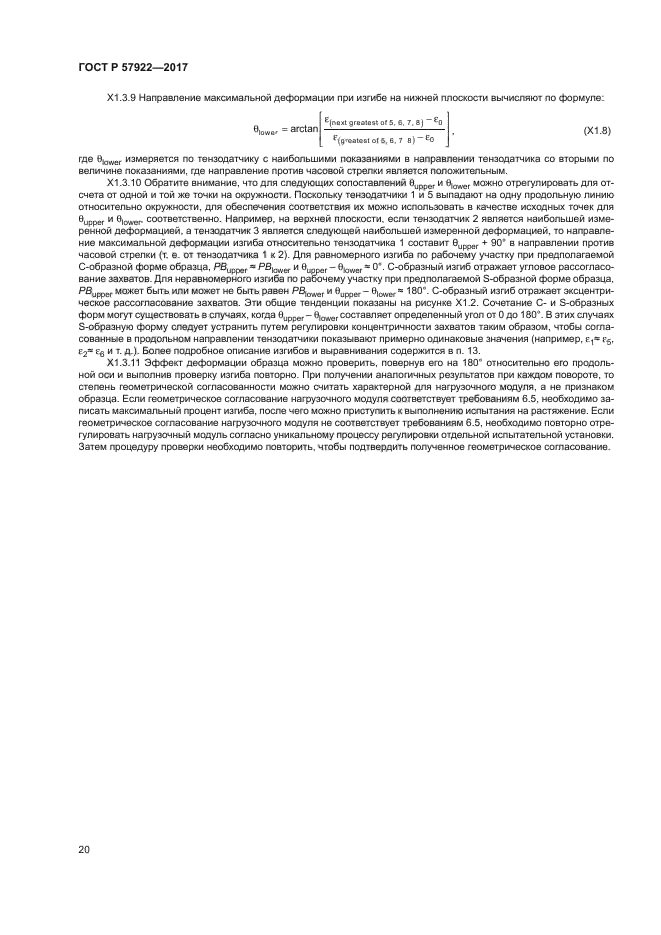

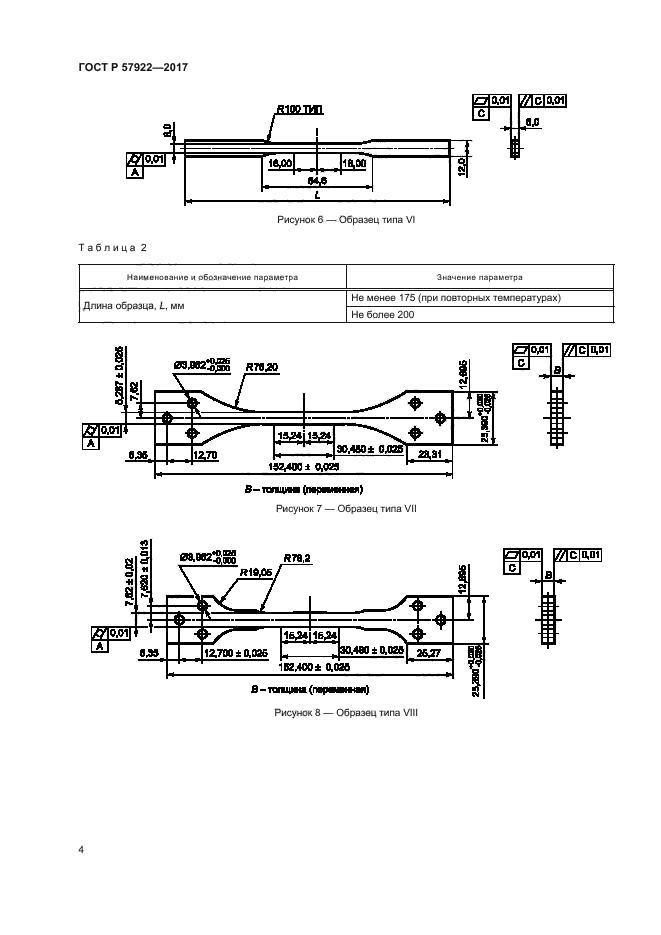

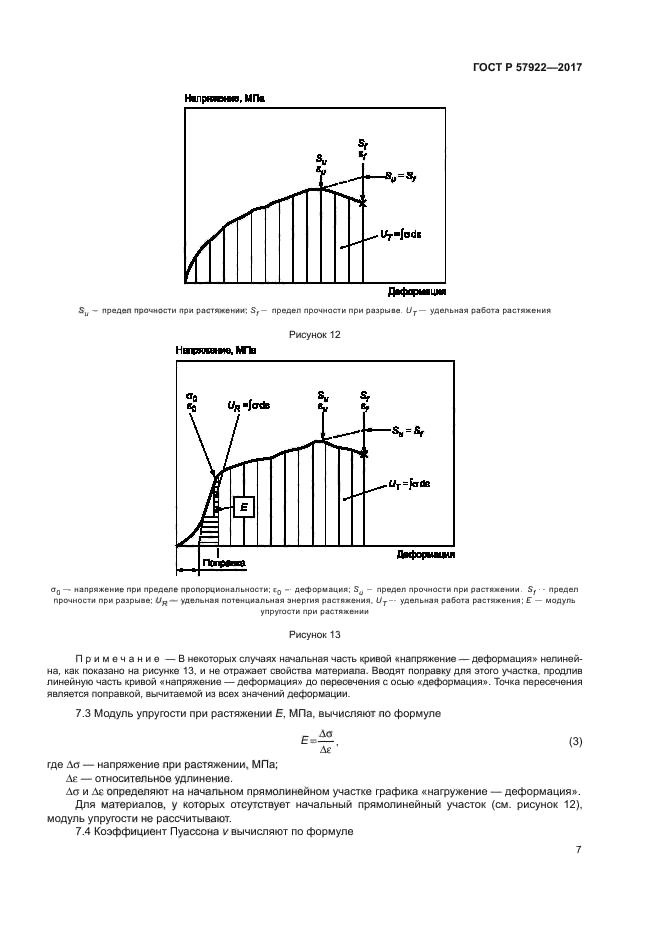

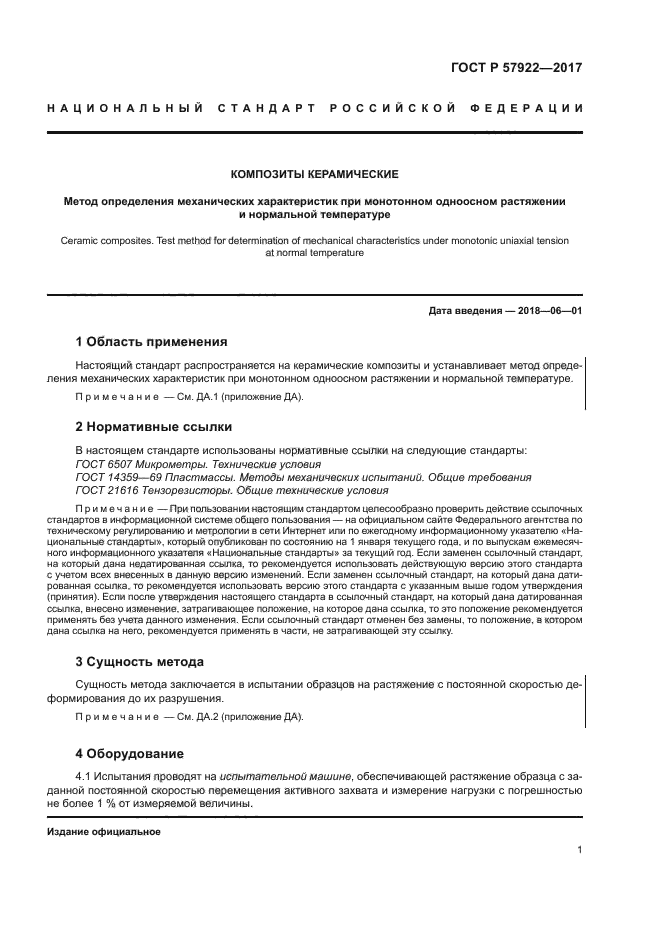

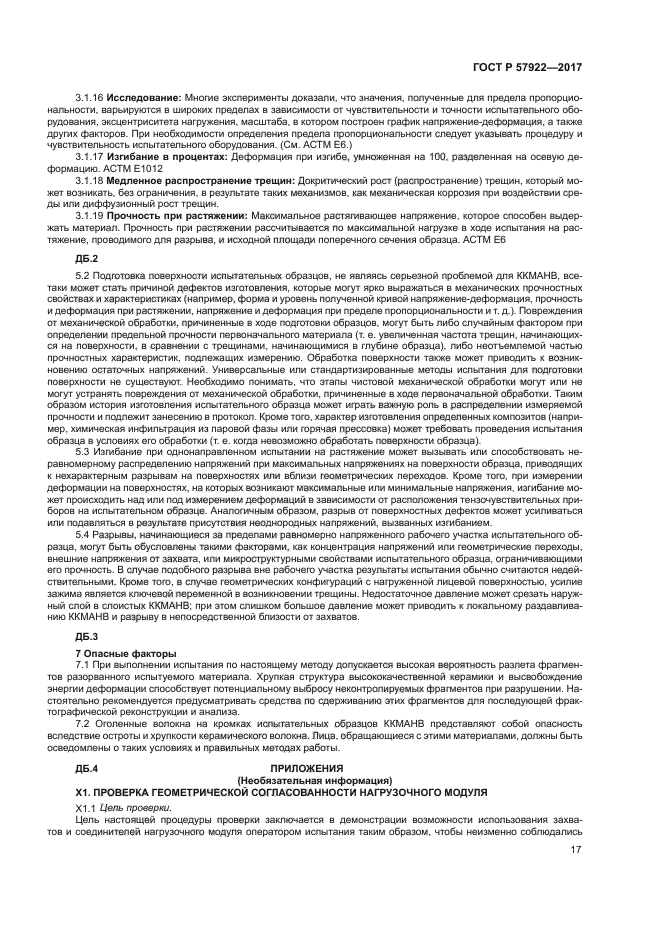

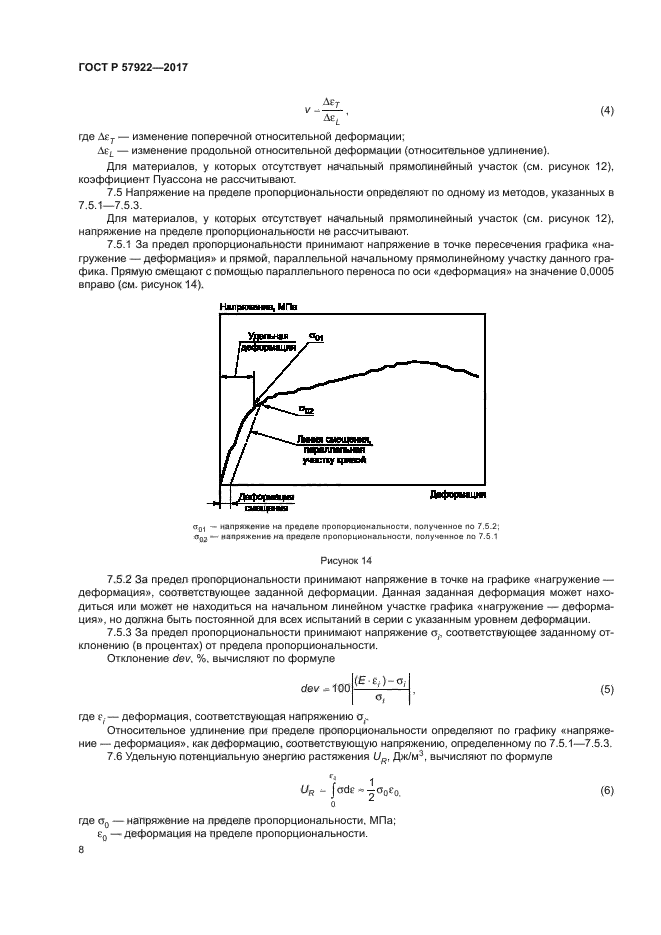

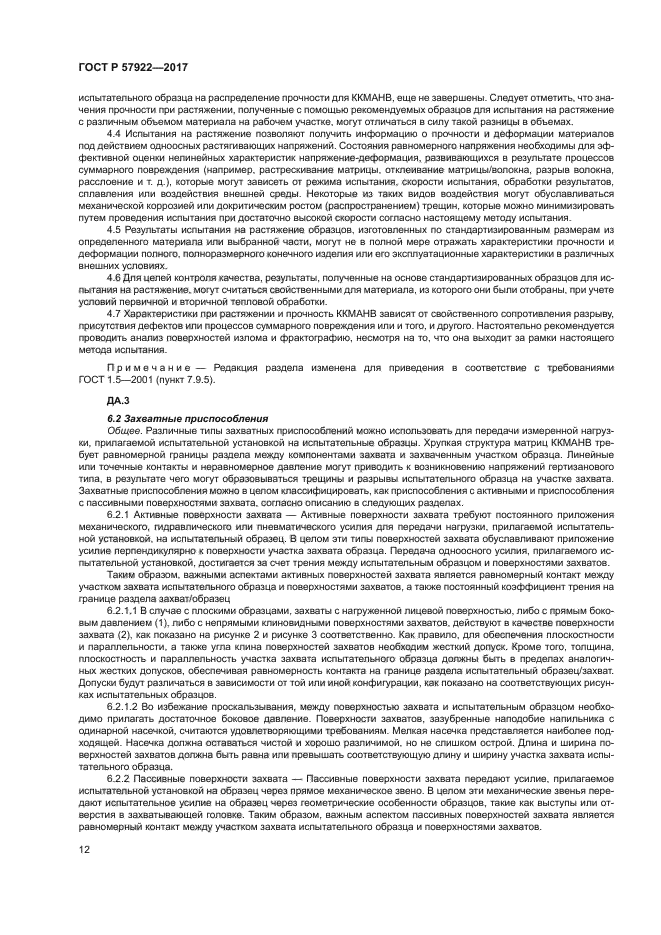

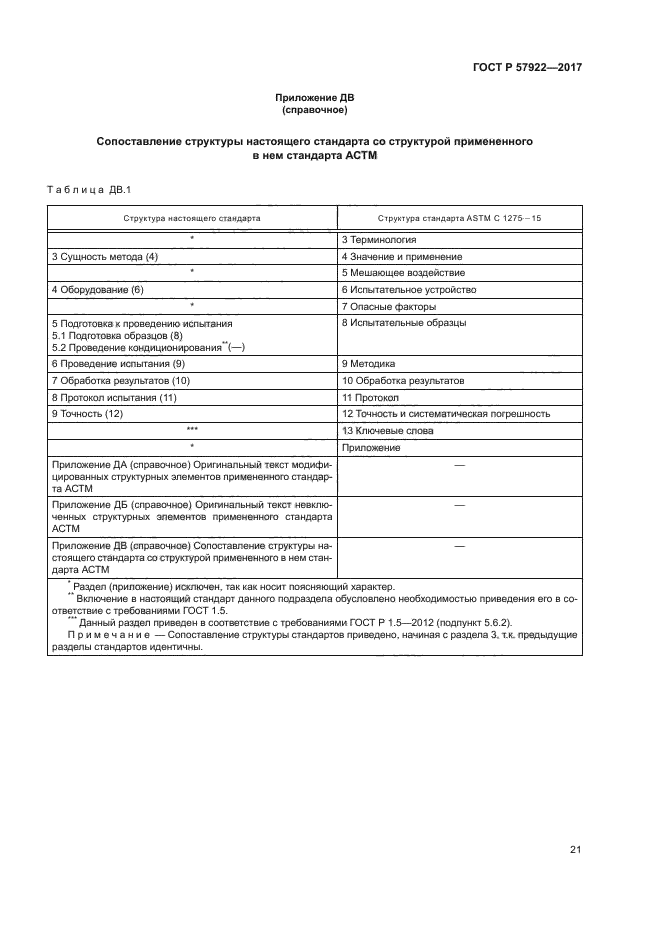

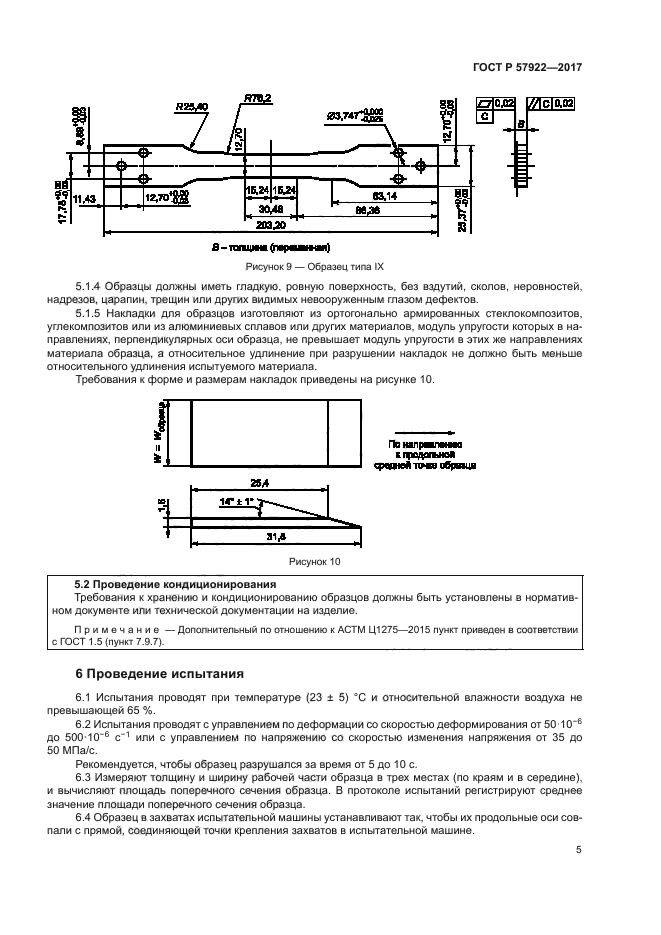

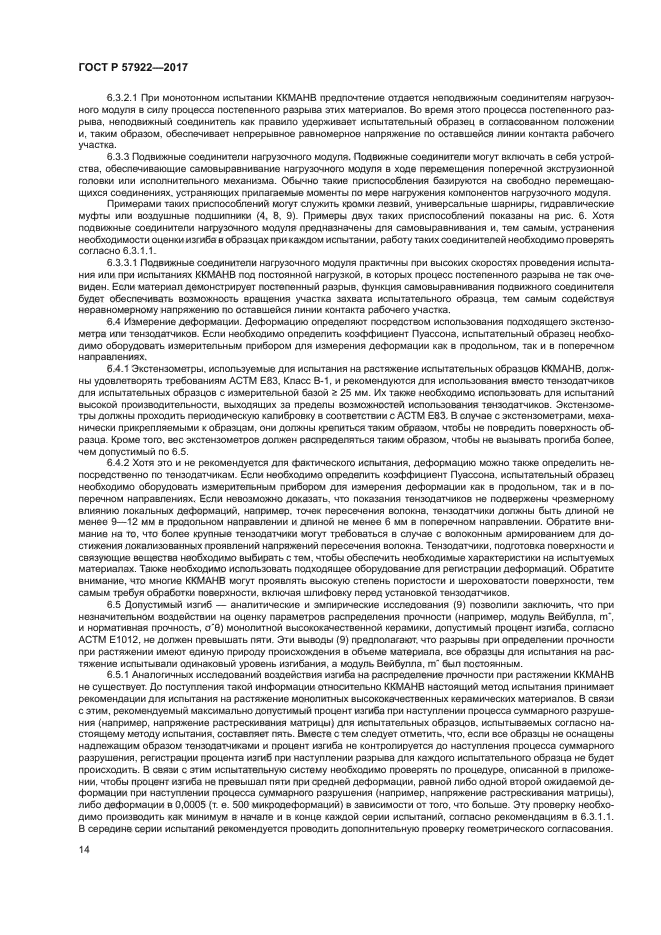

Текст ГОСТ Р 57922-2017



Другие ГОСТы

ГОСТ Р 58016-2017 Композиты керамические. Карбидкремниевые композиты, армированные карбидкремниевым волокном. Классификация
ГОСТ Р 57953-2017 Композиты керамические. Метод испытания керамических материалов на прочность соединения
ГОСТ Р 57749-2017 Композиты керамические. Метод испытания на изгиб при нормальной температуре
ГОСТ Р 57735-2017 Композиты керамические. Метод испытания на растяжение образцов с открытым отверстием при нормальной температуре
ГОСТ Р 57706-2017 Композиты керамические. Метод испытания на растяжение при повышенной температуре
ГОСТ Р 57606-2017 Композиты керамические. Метод испытания на сжатие при нормальной температуре
ГОСТ Р 57605-2017 Композиты керамические. Метод испытания на сжатие при повышенной температуре
ГОСТ Р 57971-2017 Композиты керамические. Определение предела прочности при кольцевом растяжении при нормальной температуре на цилиндрических образцах с использованием эластомерных вставок
ГОСТ Р 57686-2017 Композиты керамические. Определение несоосности захватов испытательной машины
ГОСТ Р 57744-2017 Композиты керамические. Определение межслойной прочности при сдвиге при нормальной температуре методом испытания на сжатие образца с двойным надрезом или методом Йосипеску
ГОСТ Р 57840-2017 Композиты керамические. Определение межслоевой прочности при сдвиге при повышенных температурах
ГОСТ Р 57923-2017 Композиты керамические. Определение гранулометрического состава керамических порошков методом лазерной дифракции
ГОСТ Р 57926-2017 Композиты керамические. Метод определения усталости при осевом циклическом растяжении с постоянной амплитудой и нормальной температуре
ГОСТ Р 57802-2017 Композиты керамические. Метод определения предела прочности при растяжении в направлении толщины образца при нормальной температуре

Дополнительная информация

Английское название
Введен в действие	01.06.2018
Дата издания	04.12.2017
