Библиотека ГОСТов - главная

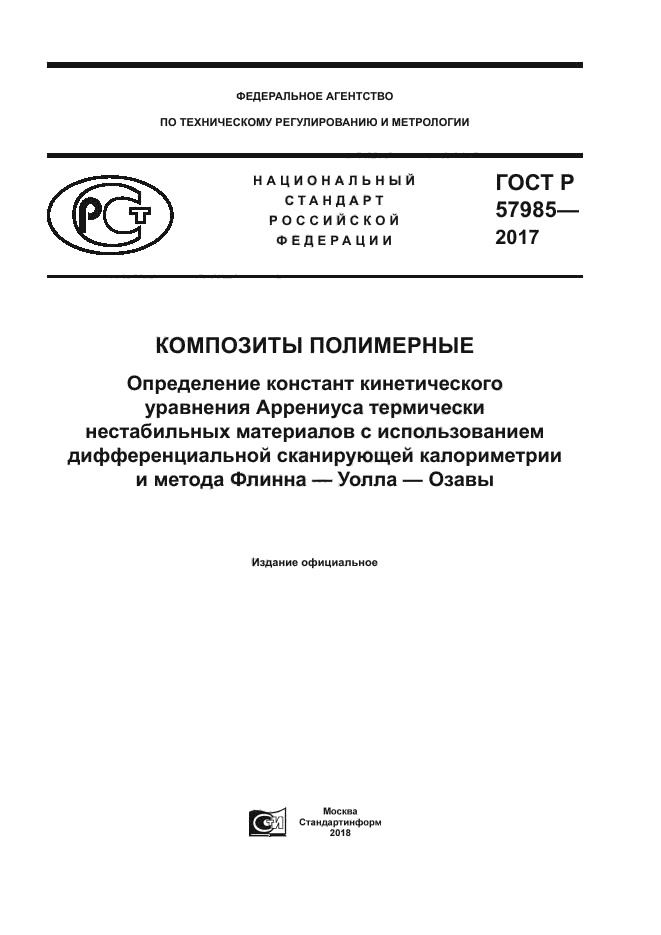

ГОСТ Р 57985-2017

Композиты полимерные. Определение констант кинетического уравнения Аррениуса термически нестабильных материалов с использованием дифференциальной сканирующей калориметрии и метода Флинна-Уолла-Озавы

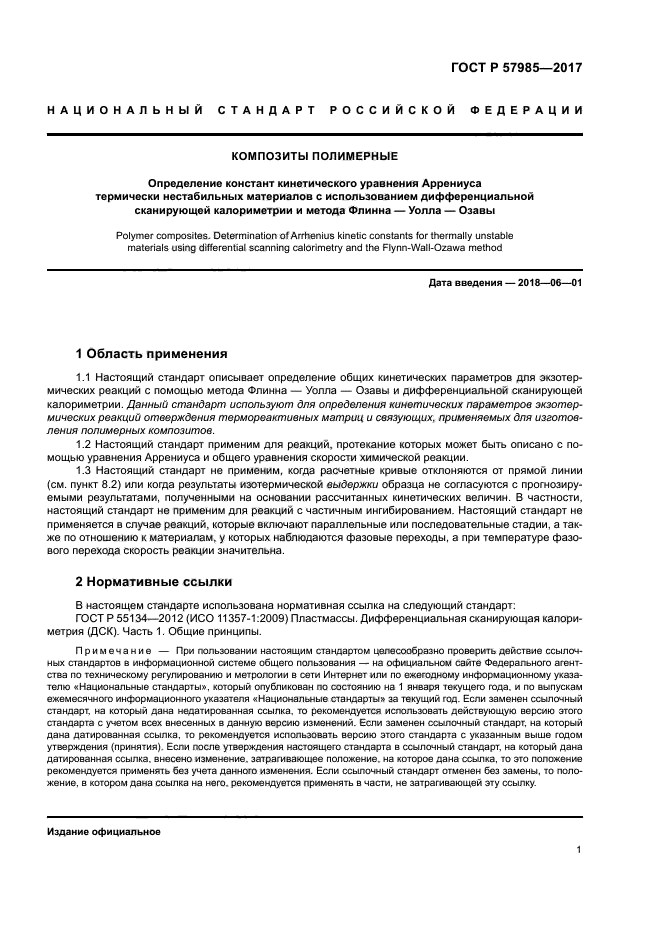

действующий Настоящий стандарт описывает определение общих кинетических параметров для экзотермических реакций с помощью метода Флинна-Уолла-Озавы и дифференциальной сканирующей калориметрии. Данный стандарт используют для определения кинетических параметров экзотермических реакций отверждения термореактивных матриц и связующих, применяемых для изготовления полимерных композитов. Настоящий стандарт применим для реакций, протекание которых может быть описано с помощью уравнения Аррениуса и общего уравнения скорости химической реакции. Настоящий стандарт не применим, когда расчетные кривые отклоняются от прямой линии (см. пункт 8.2) или когда результаты изотермической выдержки образца не согласуются с прогнозируемыми результатами, полученными на основании рассчитанных кинетических величин. В частности, настоящий стандарт не применим для реакций с частичным ингибированием. Настоящий стандарт не применяется в случае реакций, которые включают параллельные или последовательные стадии, а также по отношению к материалам, у которых наблюдаются фазовые переходы, а при температуре фазового перехода скорость реакции значительна

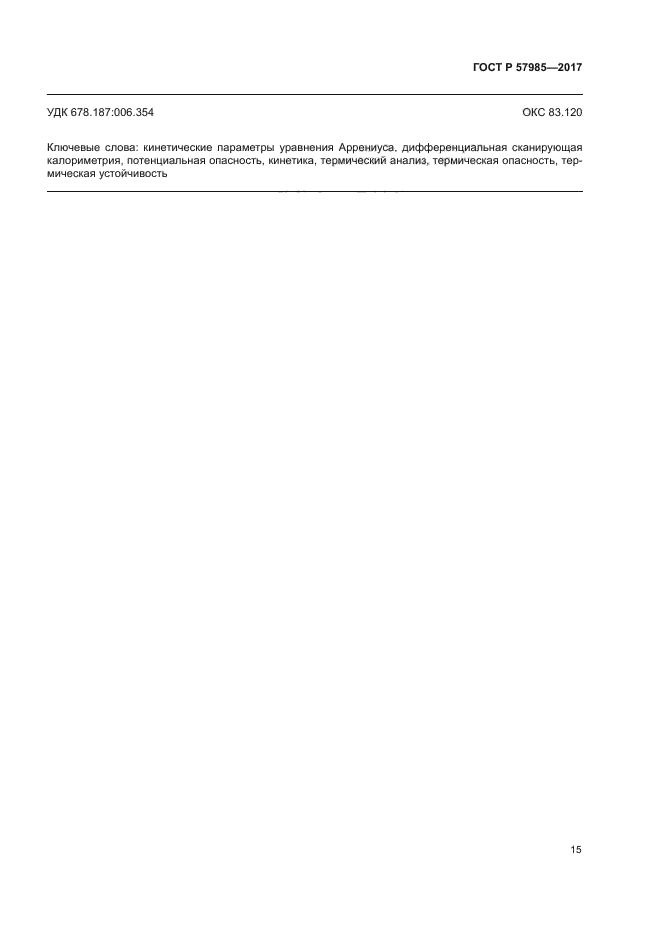

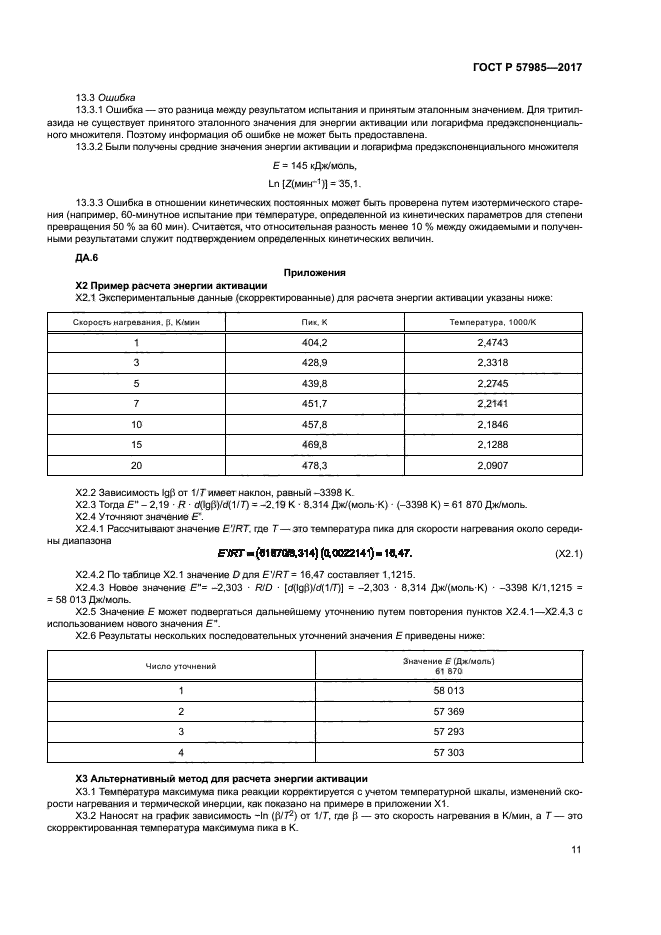

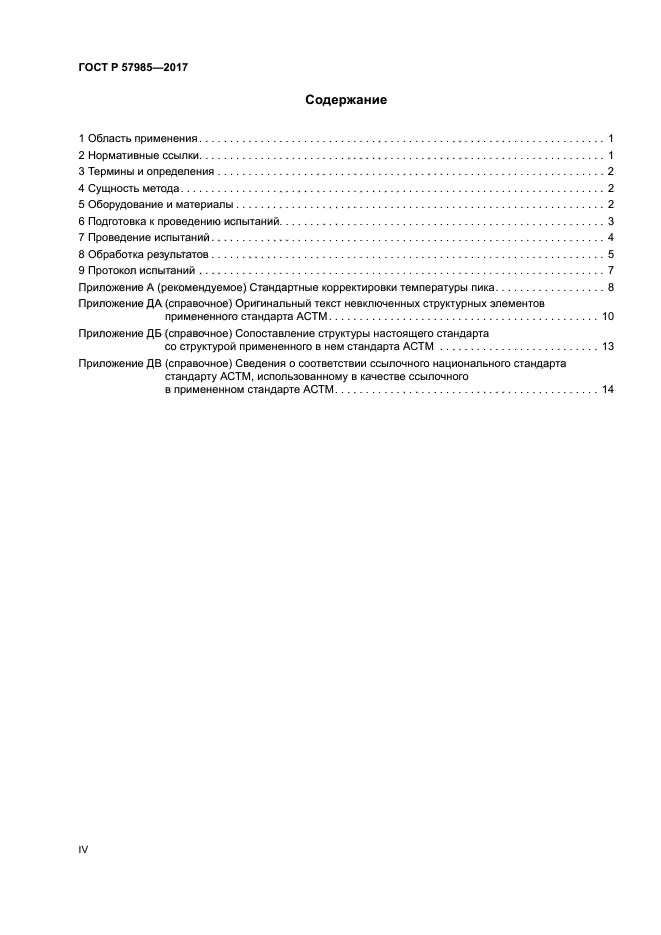

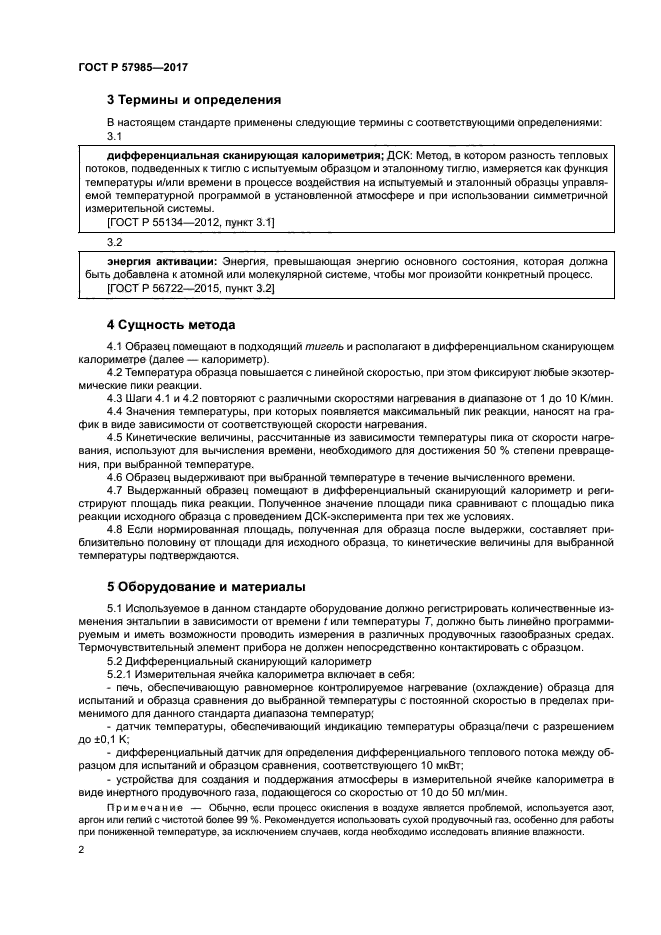

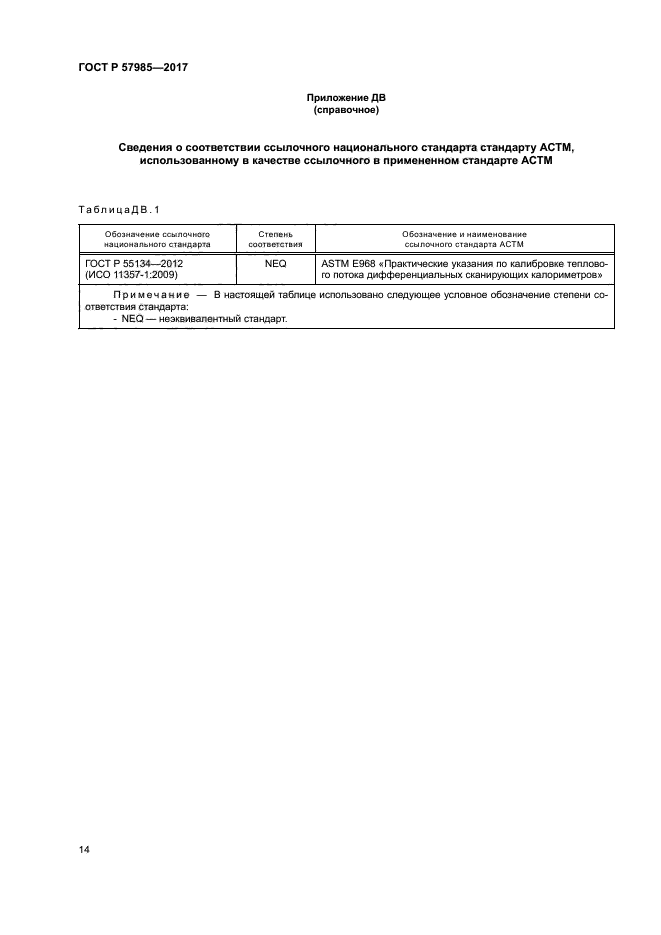

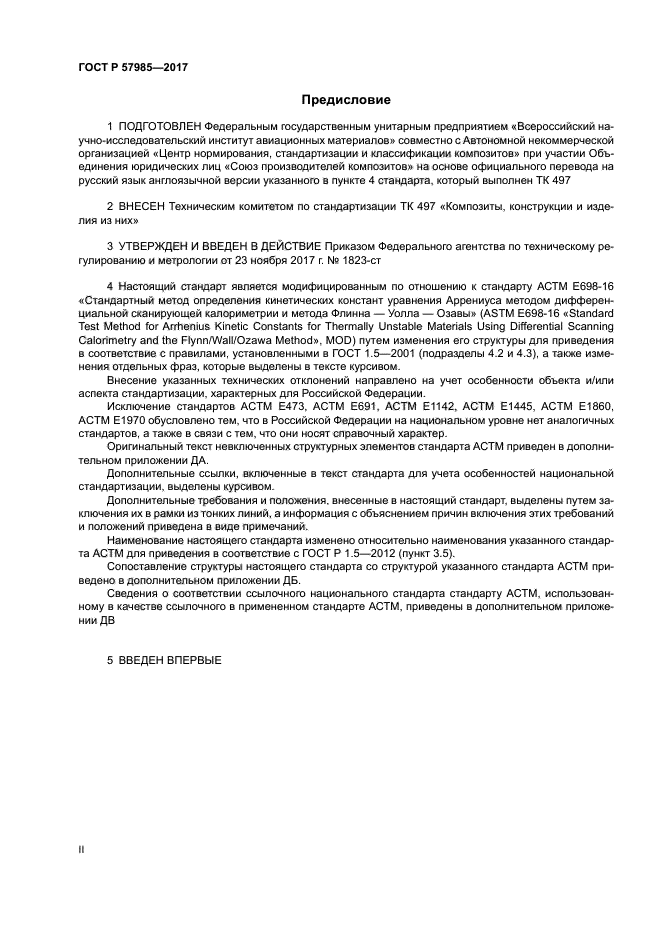

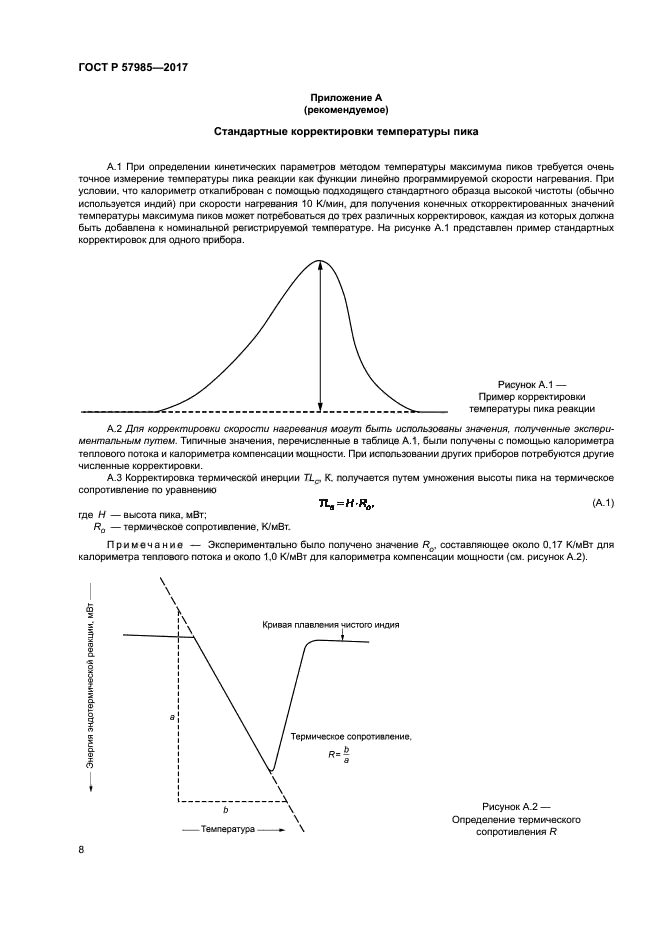

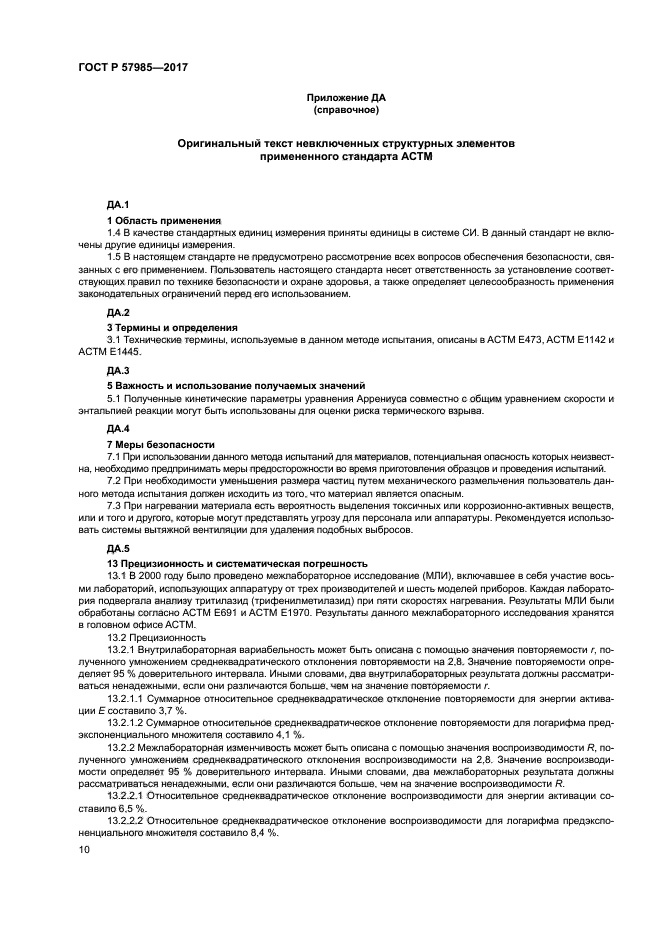

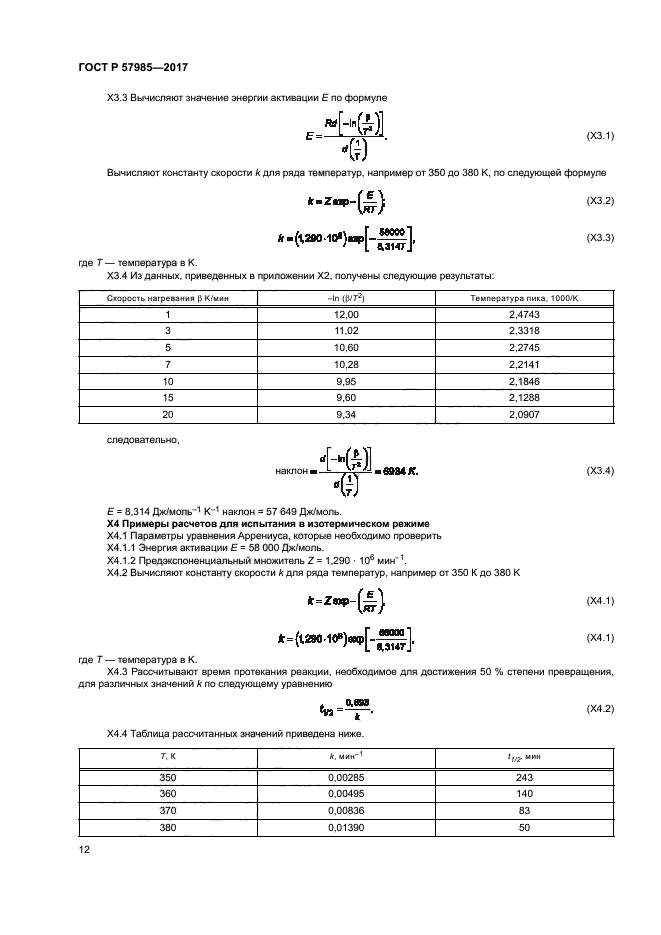

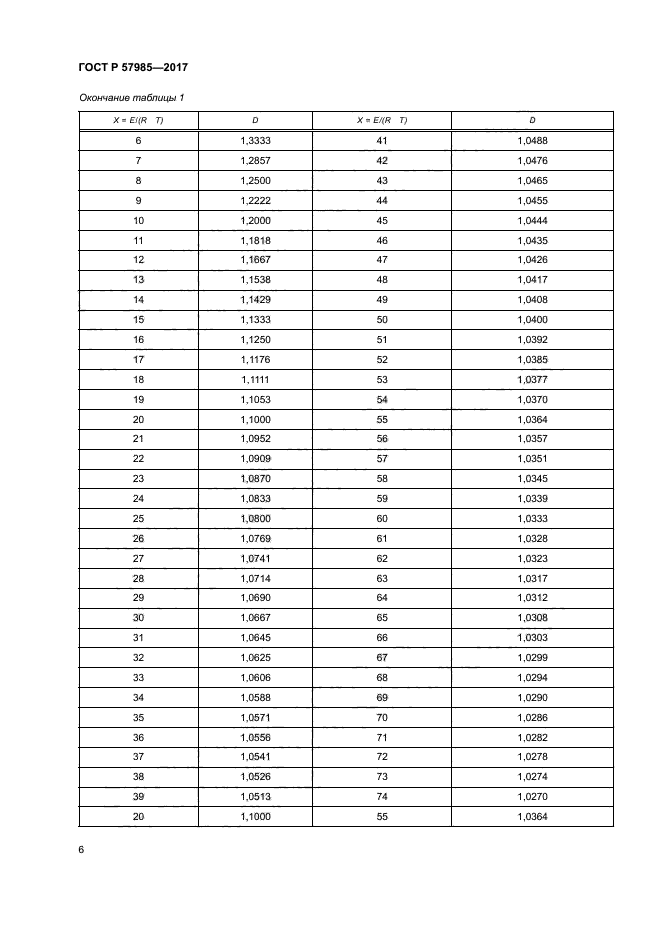

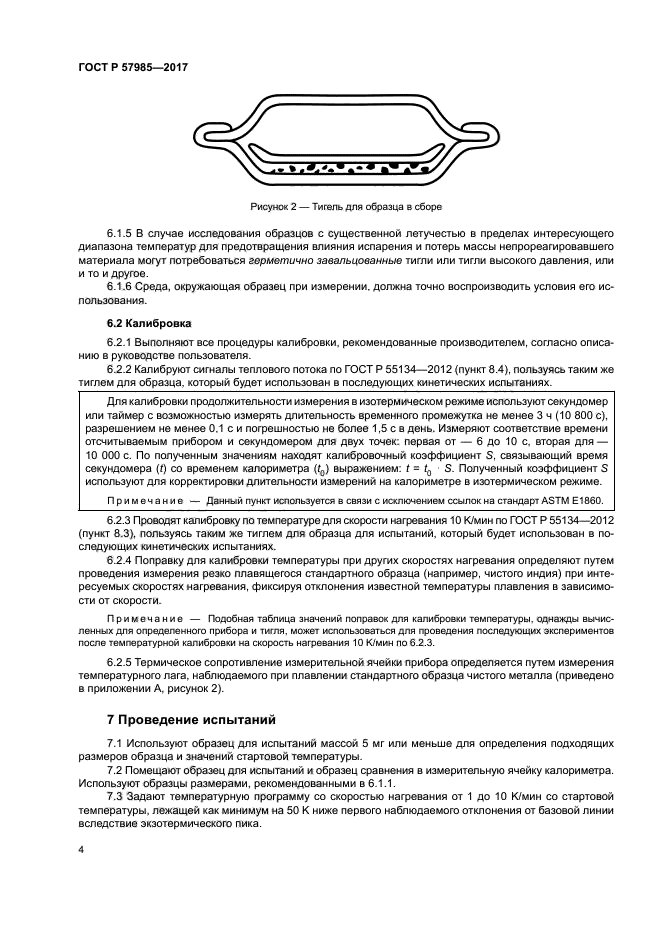

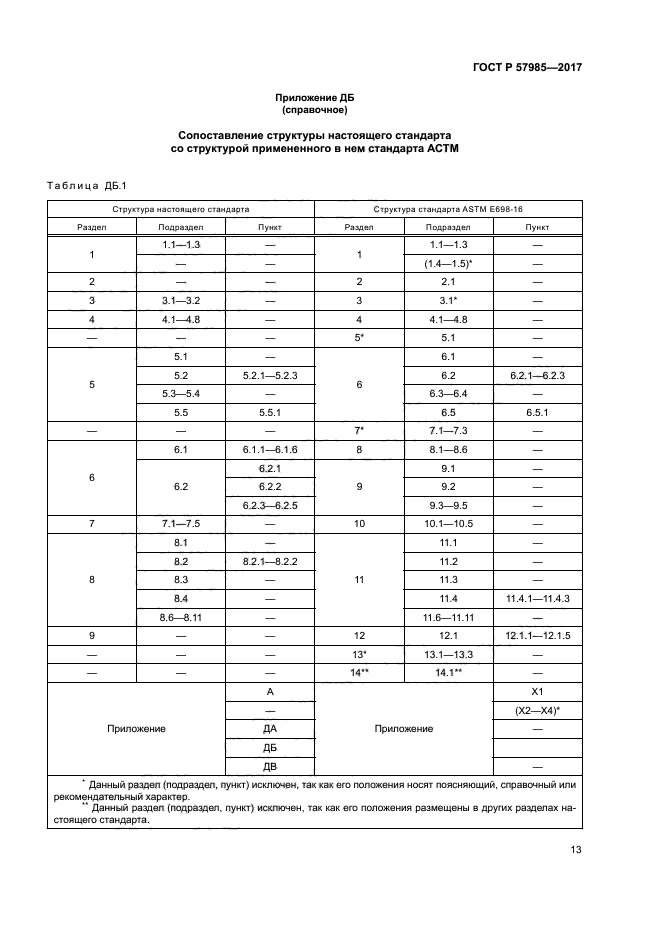

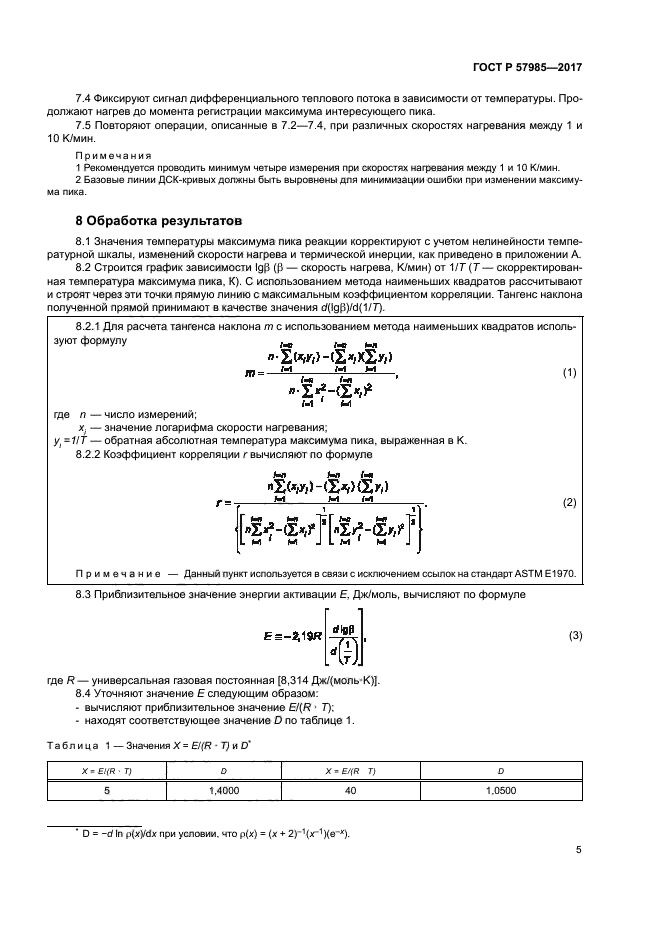

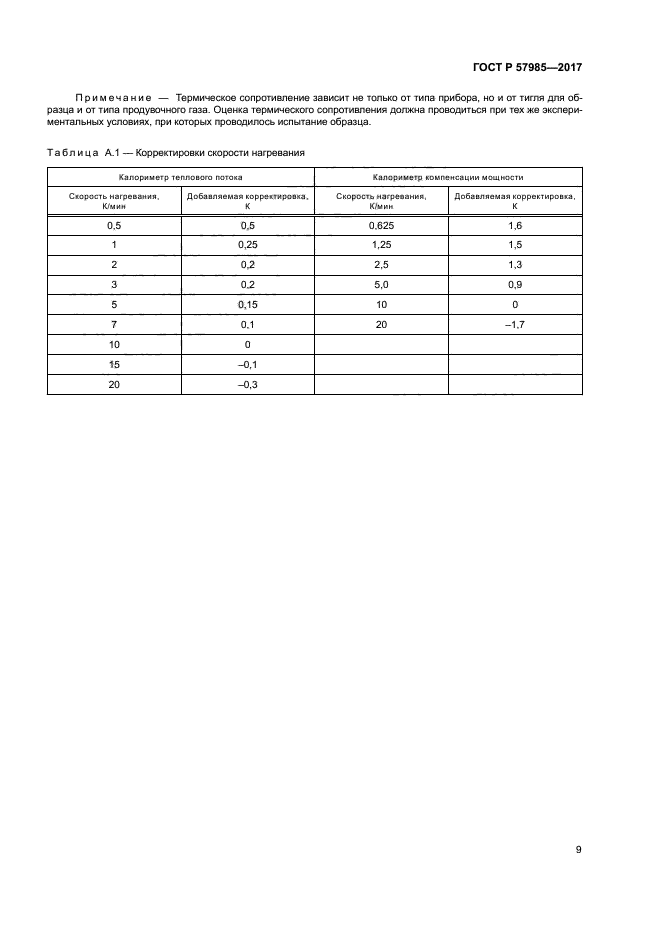

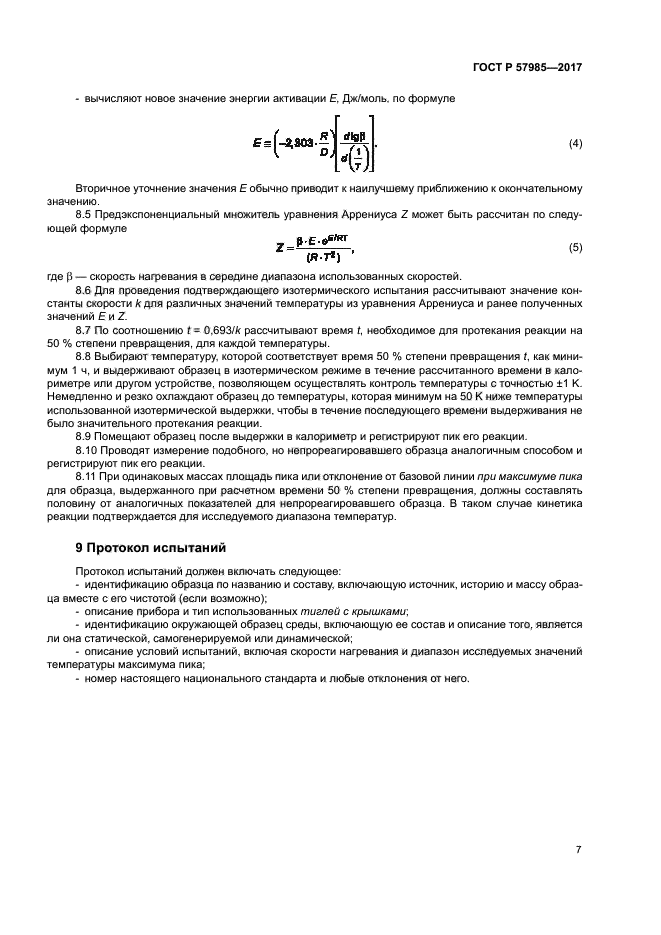

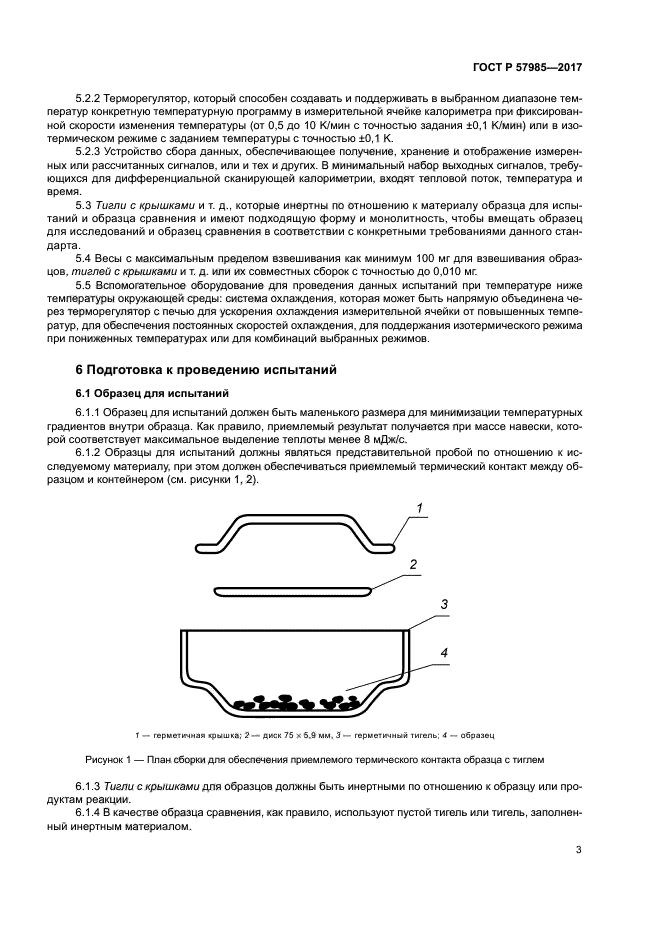

Текст ГОСТ Р 57985-2017



Другие ГОСТы

ГОСТ Р 57604-2017 Композиты полимерные. Общие требования к содержанию документации на методы неразрушающего контроля
ГОСТ 32653-2014 Композиты полимерные. Определение времени гелеобразования препрегов
ГОСТ Р 57709-2017 Композиты полимерные. Определение времени до разрушения клеевых соединений при статической нагрузке
ГОСТ Р 56774-2015 Композиты полимерные. Определение двумерных механических характеристик при изгибе сэндвич-конструкций при воздействии равномерной нагрузки
ГОСТ Р 57917-2017 Композиты полимерные. Определение динамической вязкости термореактивных смол синусоидальным методом
ГОСТ Р 57730-2017 Композиты полимерные. Определение длины волокна в изделиях из стеклокомпозитов
ГОСТ Р 57951-2017 Композиты полимерные. Определение кинетических параметров разложения материалов с использованием термогравиметрии и метода Озавы-Флинна-Уолла
ГОСТ Р 56791-2015 Композиты полимерные. Определение механических характеристик при сдвиге материала внутреннего слоя сэндвич-конструкций методом испытания балки на изгиб
ГОСТ 32658-2014 Композиты полимерные. Определение механических характеристик при сдвиге в плоскости армирования методом испытания на растяжение под углом 45 град
ГОСТ Р 57685-2017 Композиты полимерные. Определение механических характеристик при растяжении жгутов из непрерывных углеродных и графитовых волокон
ГОСТ Р 56680-2015 Композиты полимерные. Определение механических характеристик при изгибе материала внешнего слоя сэндвич-конструкций методом испытания длинной балки на изгиб
ГОСТ Р 56800-2015 Композиты полимерные. Определение механических свойств при растяжении неармированных и армированных материалов
ГОСТ 32649-2014 Композиты полимерные. Определение массы на единицу площади препрегов
ГОСТ Р 57638-2017 Композиты полимерные. Определение критической работы расслоения в условиях отрыва клеевых соединений методом двухконсольной балки и методом конусной двухконсольной балки

Дополнительная информация

Английское название
Введен в действие01.06.2018
Дата издания10.01.2018

Скачать ГОСТы - главная
