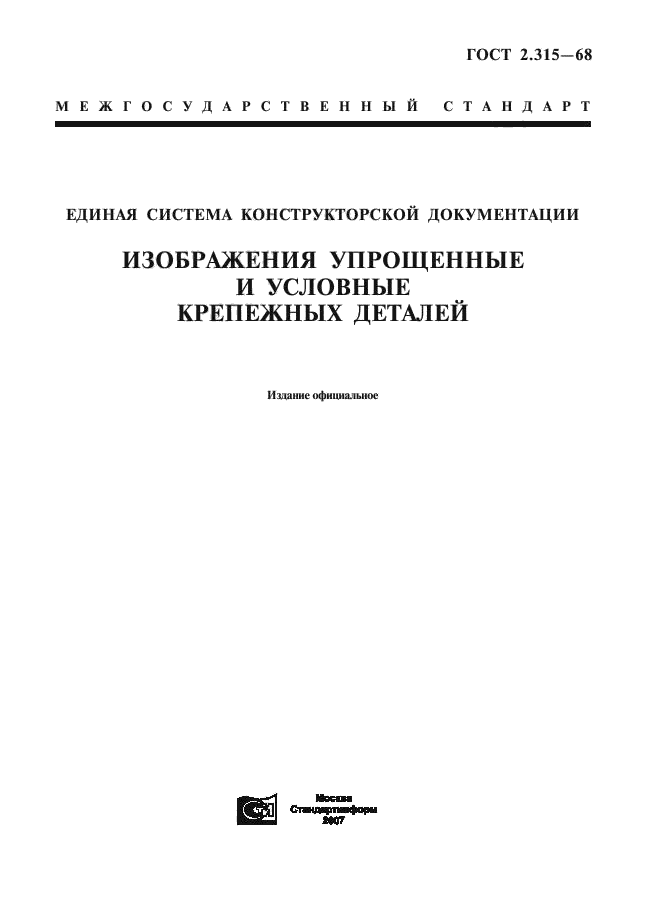

ГОСТ 2.315-68

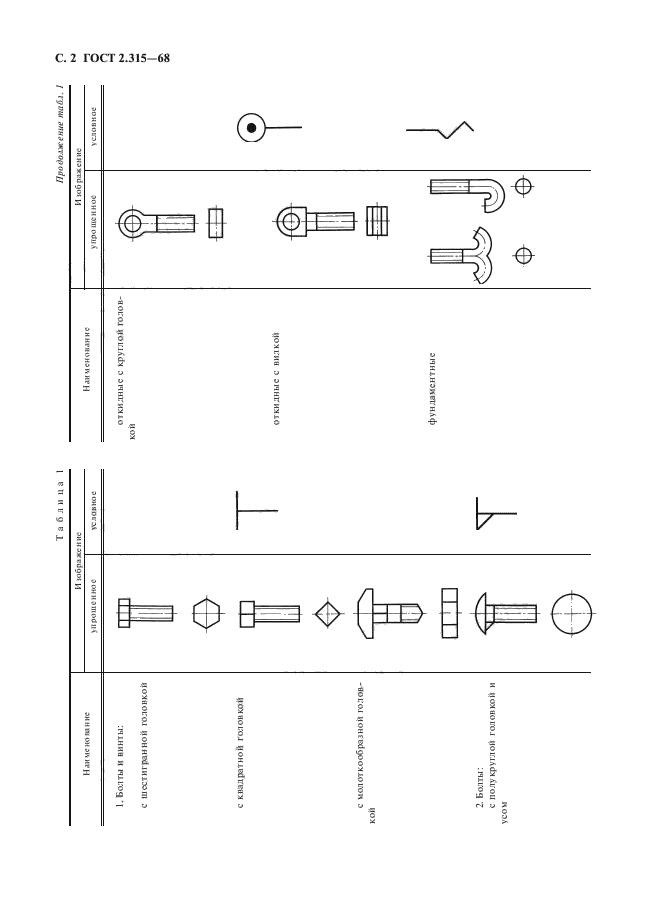

Единая система конструкторской документации. Изображения упрощенные и условные крепежных деталей

действующий Настоящий стандарт устанавливает упрощенные и условные изображения крепежных деталей на сборочных чертежах и чертежах общих видов всех отраслей промышленности и строительства

Текст ГОСТ 2.315-68


С поправками и изменениями:
Изменение №1 к ГОСТ 2.315-68 от 01.01.1981 (текст интегрирован в текст или описание стандарта)

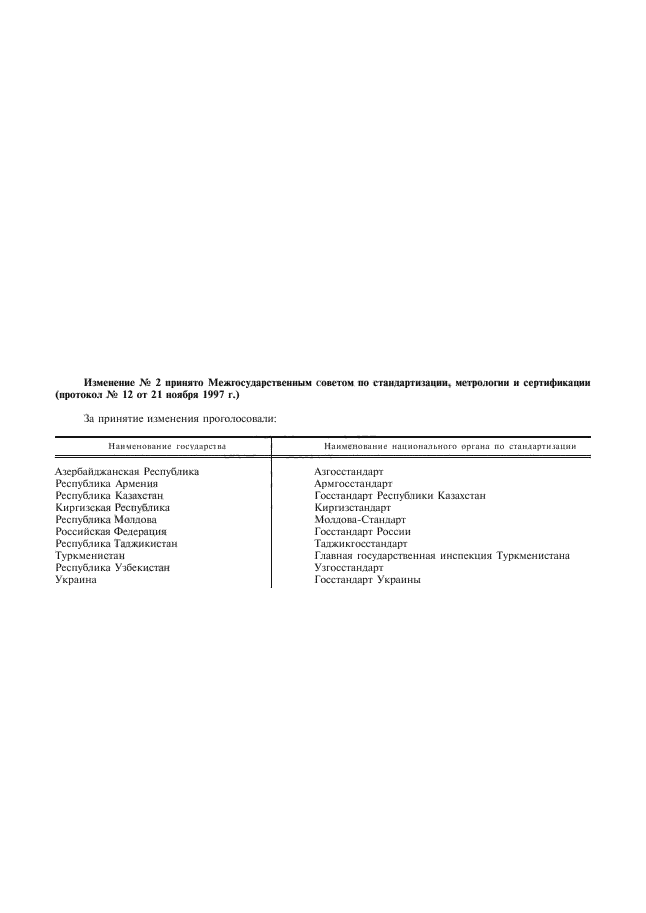

Изменение №2 к ГОСТ 2.315-68 от 01.07.1998 (текст интегрирован в текст или описание стандарта)

Другие ГОСТы

ГОСТ 2.101-2016 Единая система конструкторской документации. Виды изделий
ГОСТ 2.603-68 Единая система конструкторской документации. Внесение изменений в эксплуатационную и ремонтную документацию
ГОСТ 2.113-75 Единая система конструкторской документации. Групповые и базовые конструкторские документы
ГОСТ Р 2.901-99 Единая система конструкторской документации. Документация, отправляемая за границу. Общие требования
ГОСТ 2.311-68 Единая система конструкторской документации. Изображение резьбы
ГОСТ 2.305-68 Единая система конструкторской документации. Изображения - виды, разрезы, сечения
ГОСТ 2.305-2008 Единая система конструкторской документации. Изображения - виды, разрезы, сечения
ГОСТ 2.803-77 Единая система конструкторской документации. Макетный метод проектирования. Требования к конструкции и размерам макетов и моделей
ГОСТ 2.804-84 Единая система конструкторской документации. Макетный метод проектирования. Техническое содержание рабочего макета
ГОСТ 2.802-74 Единая система конструкторской документации. Макетный метод проектирования. Техническая информация на рабочем макете
ГОСТ 2.801-74 Единая система конструкторской документации. Макетный метод проектирования. Геометрическая форма, размеры моделей
ГОСТ 2.303-68 Единая система конструкторской документации. Линии
ГОСТ 2.123-83 Единая система конструкторской документации. Комплектность конструкторских документов на печатные платы при автоматизированном проектировании
ГОСТ 2.123-93 Единая система конструкторской документации. Комплектность конструкторских документов на печатные платы при автоматизированном проектировании

Дополнительная информация

Английское название
Введен в действие01.01.1971
ВзаменГОСТ 3465-52
Дата издания01.08.2007 переиздание с изм. 1
