ГОСТ 2.784-96

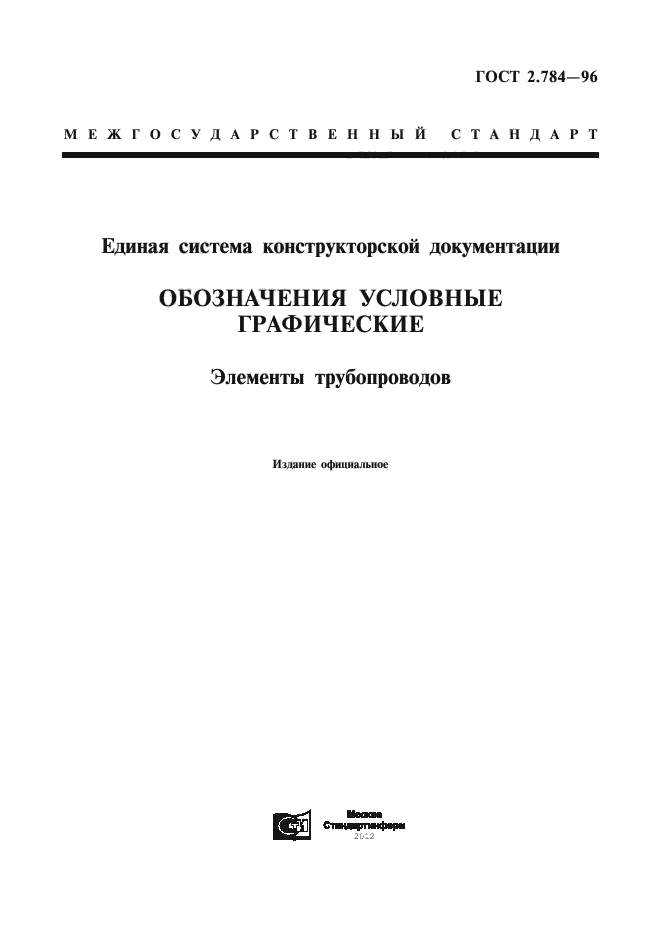

Единая система конструкторской документации. Обозначения условные графические. Элементы трубопроводов

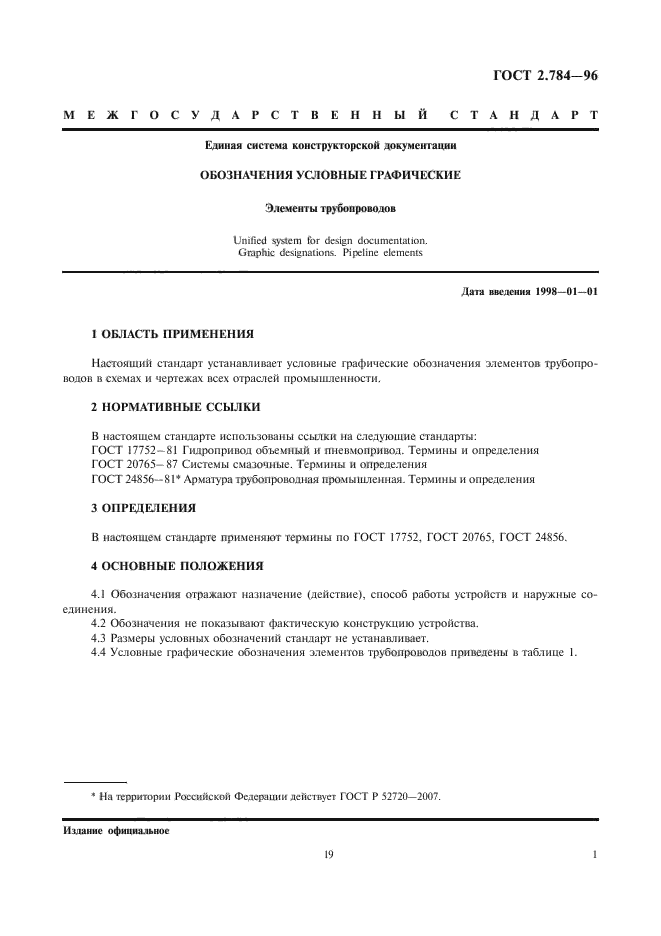

действующий Настоящий стандарт устанавливает условные графические обозначения элементов трубопроводов в схемах и чертежах всех отраслей промышленности

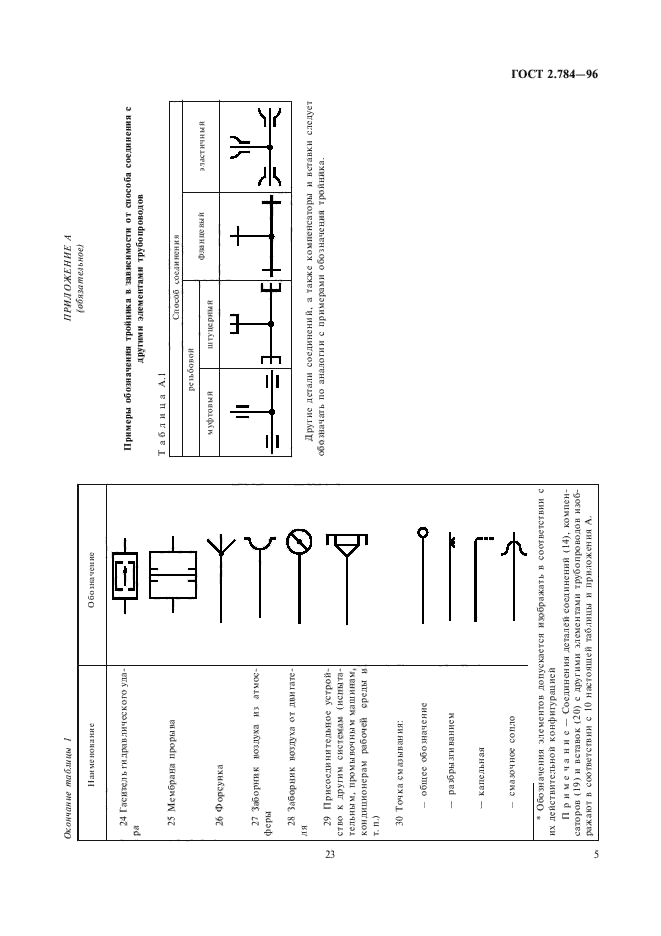

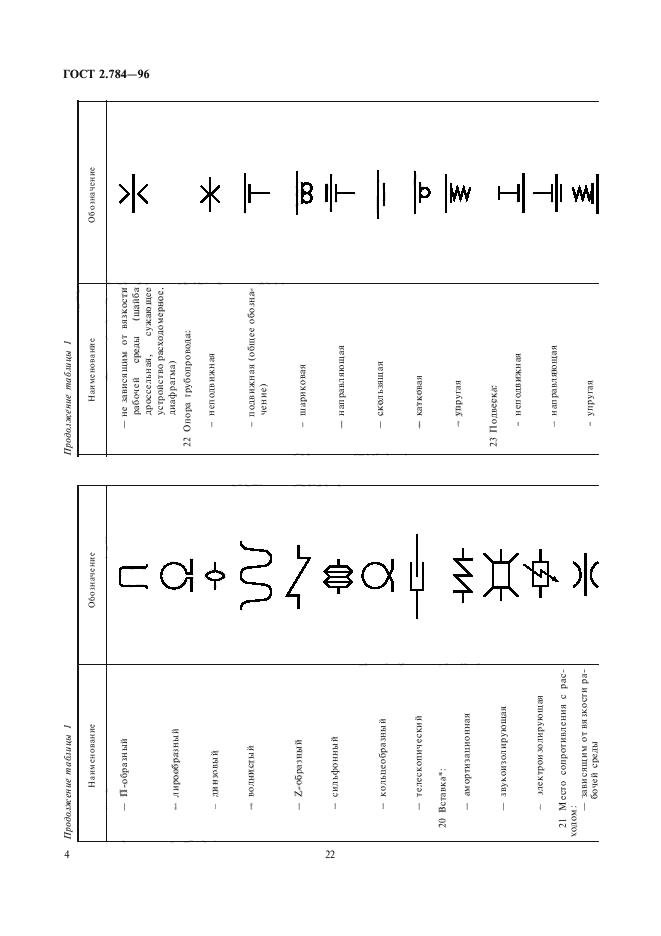

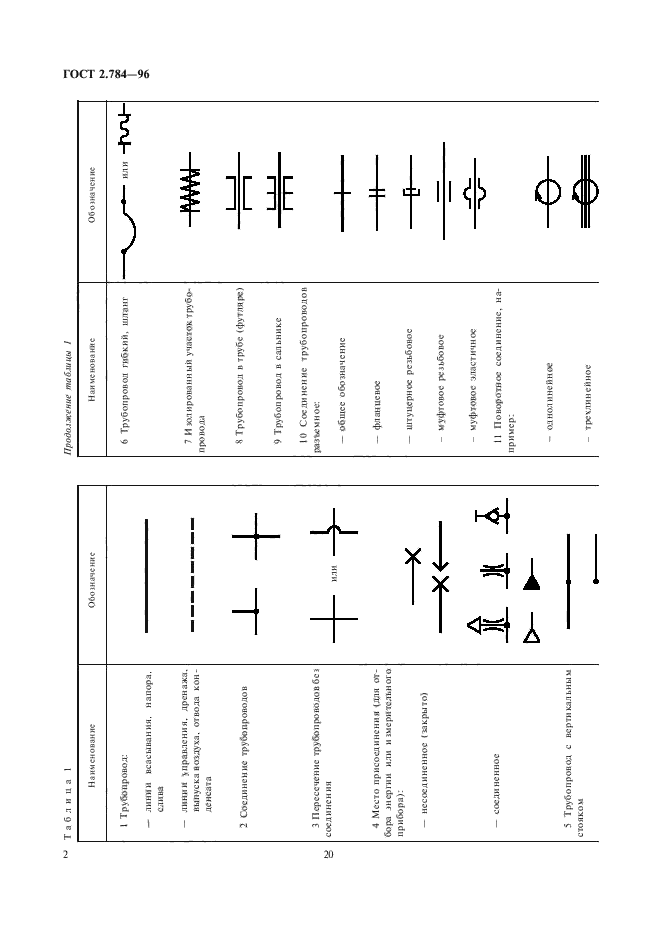

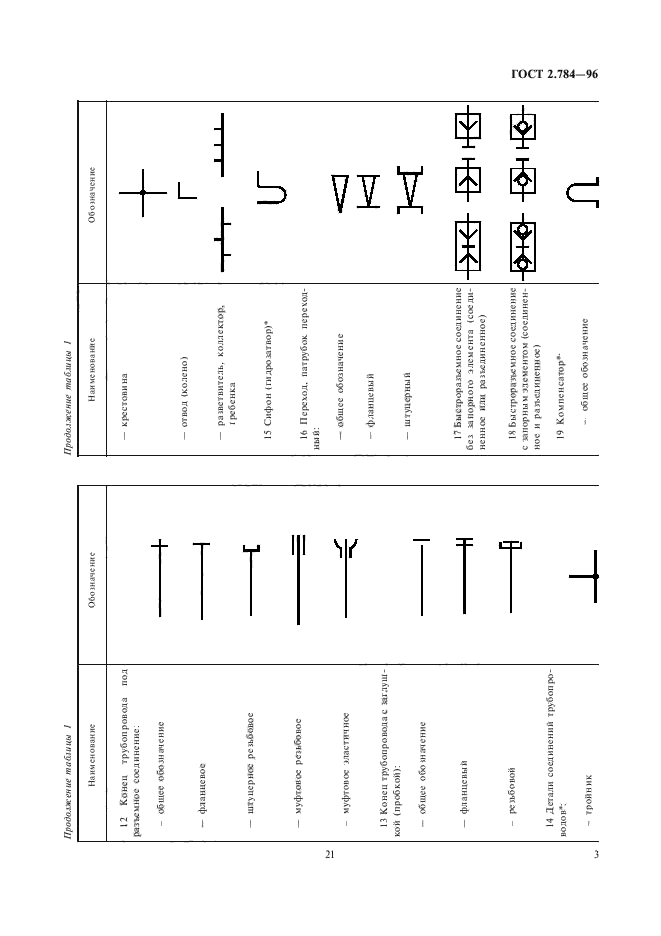

Текст ГОСТ 2.784-96



Другие ГОСТы

ГОСТ 2.782-68 Единая система конструкторской документации. Обозначения условные графические. Насосы и двигатели гидравлические и пневматические
ГОСТ 2.791-74 Единая система конструкторской документации. Обозначения условные графические. Отстойники и фильтры
ГОСТ 2.794-79 Единая система конструкторской документации. Обозначения условные графические. Устройства питающие и дозирующие
ГОСТ 2.795-80 Единая система конструкторской документации. Обозначения условные графические. Центрифуги
ГОСТ 2.780-68 Единая система конструкторской документации. Обозначения условные графические. Элементы гидравлических и пневматических сетей
ГОСТ 2.793-79 Единая система конструкторской документации. Обозначения условные графические. Элементы и устройства машин и аппаратов химических производств. Общие обозначения
ГОСТ 2.786-70 Единая система конструкторской документации. Обозначения условные графические. Элементы санитарно-технических устройств
ГОСТ 2.105-95 Единая система конструкторской документации. Общие требования к текстовым документам
ГОСТ 2.004-88 Единая система конструкторской документации. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ
ГОСТ 2.001-2013 Единая система конструкторской документации. Общие положения
ГОСТ 2.001-93 Единая система конструкторской документации. Общие положения
ГОСТ 2.309-73 Единая система конструкторской документации. Обозначения шероховатости поверхностей
ГОСТ 2.709-89 Единая система конструкторской документации. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах
ГОСТ 2.784-70 Единая система конструкторской документации. Обозначения условные графические. Элементы трубопроводов

Дополнительная информация

Английское название
Введен в действие01.01.1998
ВзаменГОСТ 2.784-70
Дата издания10.02.2012 переиздание
