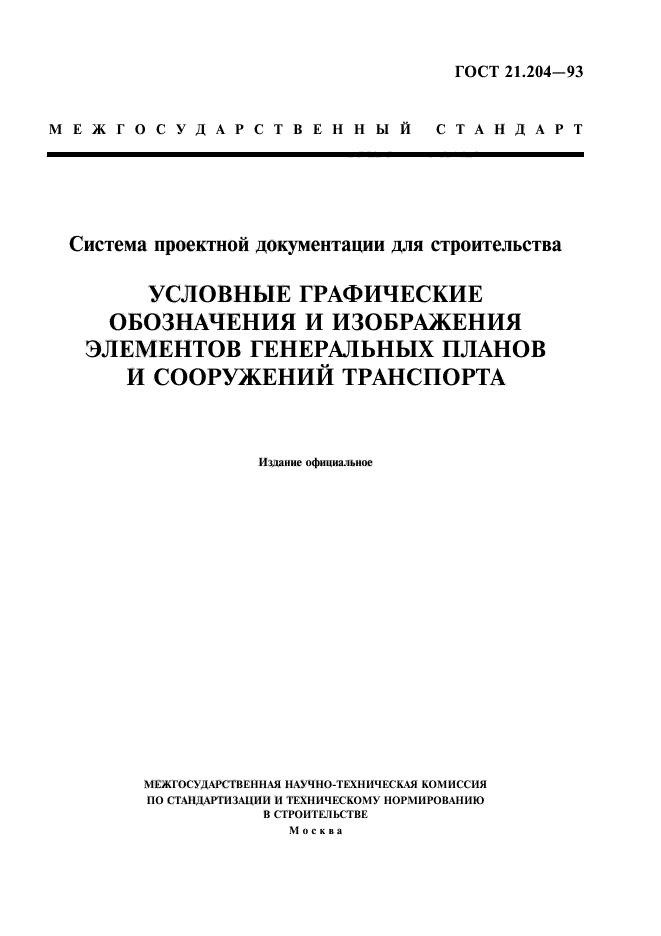

ГОСТ 21.204-93

Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта

заменён Настоящий стандарт устанавливает основные условные графические обозначения и изображения, применяемые на чертежах генеральных планов предприятий, сооружений ( в т. ч. сооружений транспорта) и жилищно-гражданских объектов различного назначения

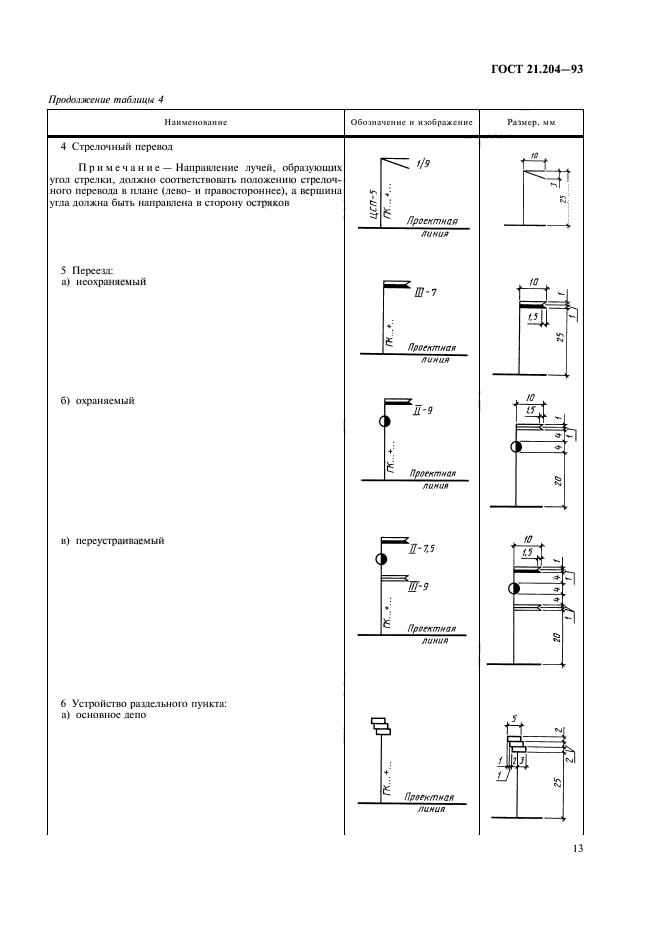

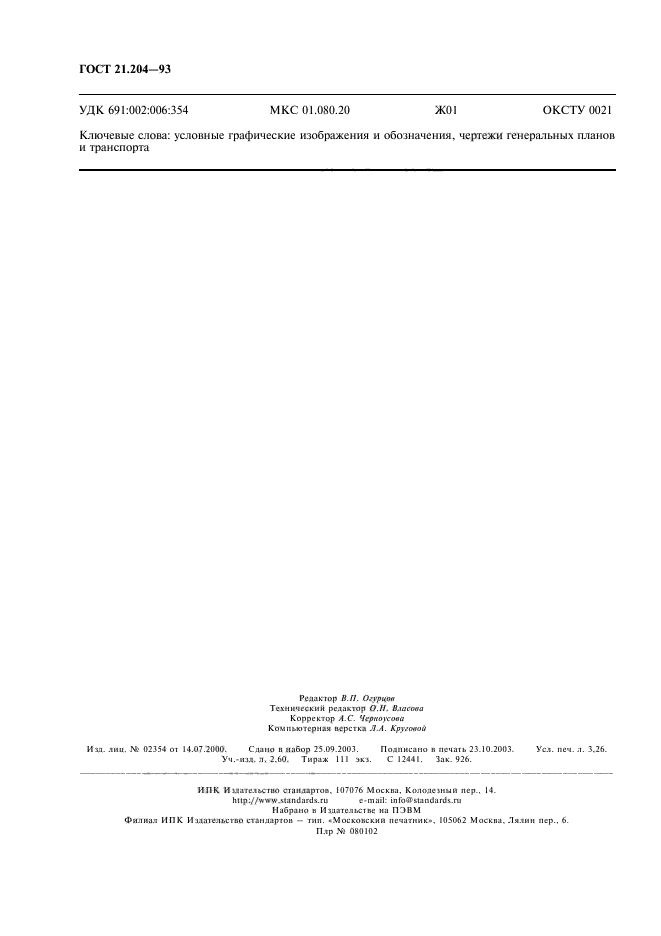

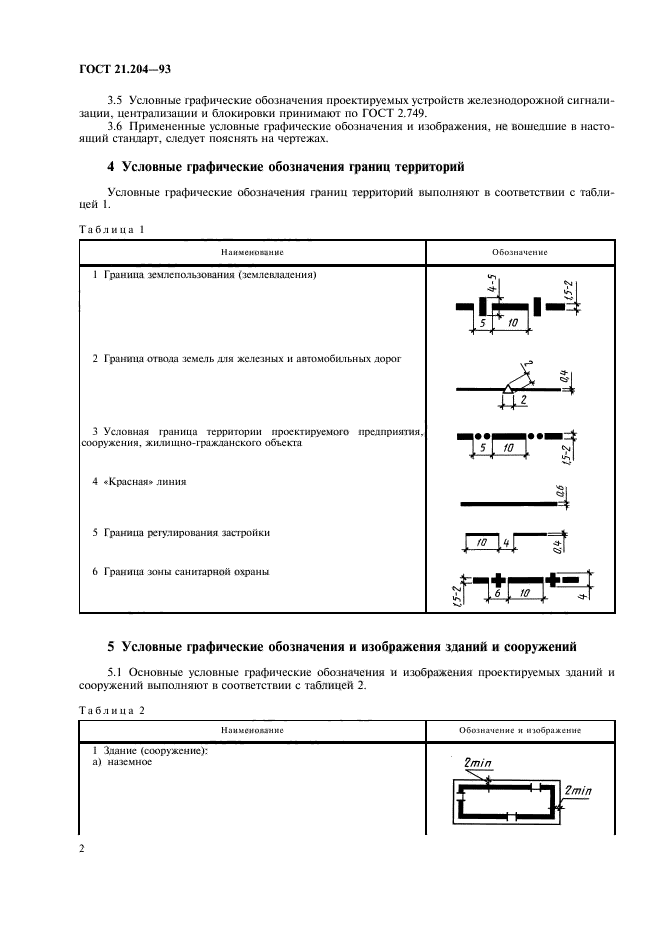

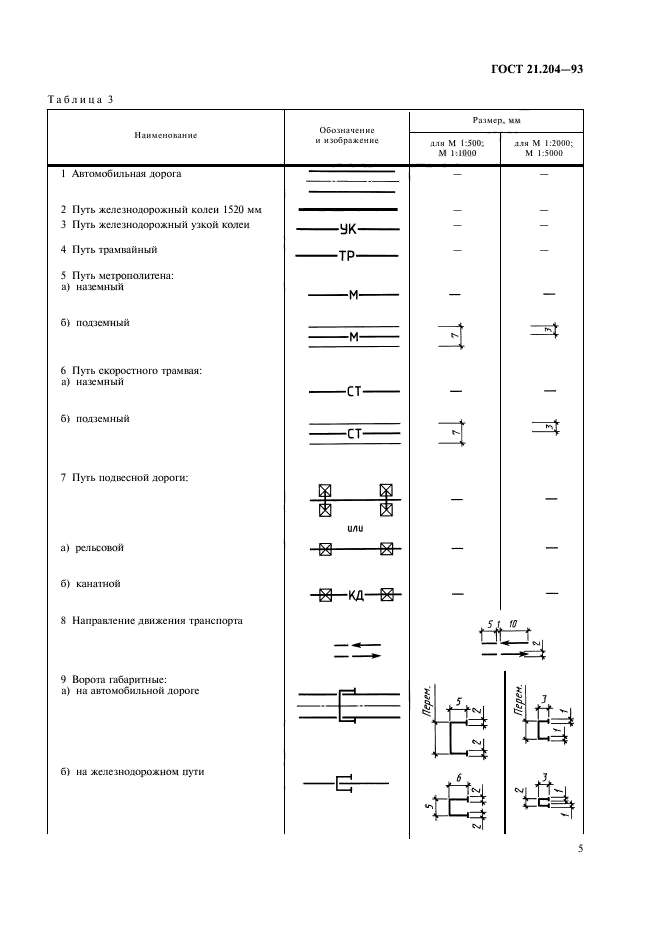

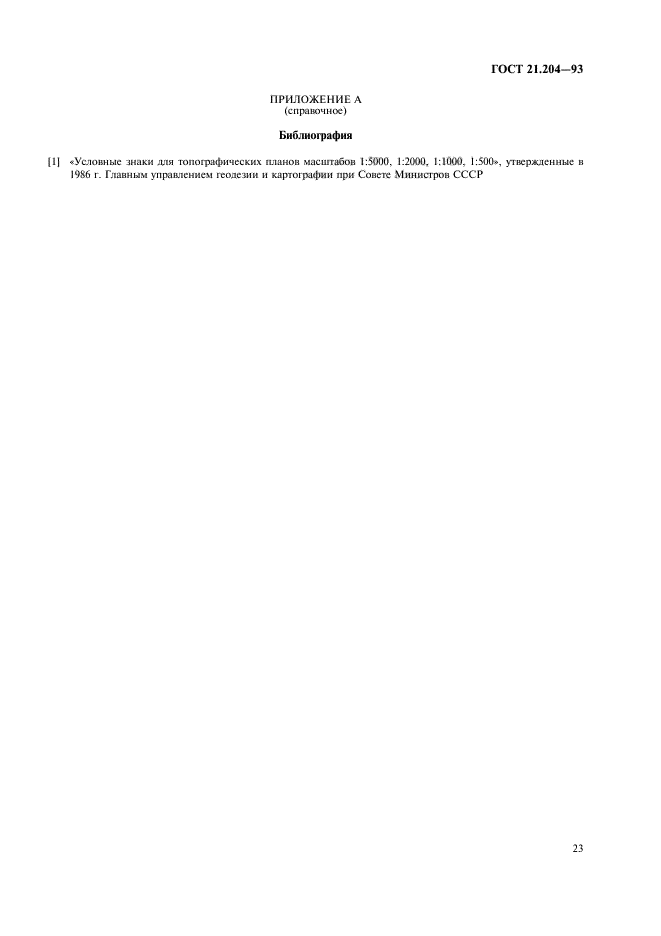

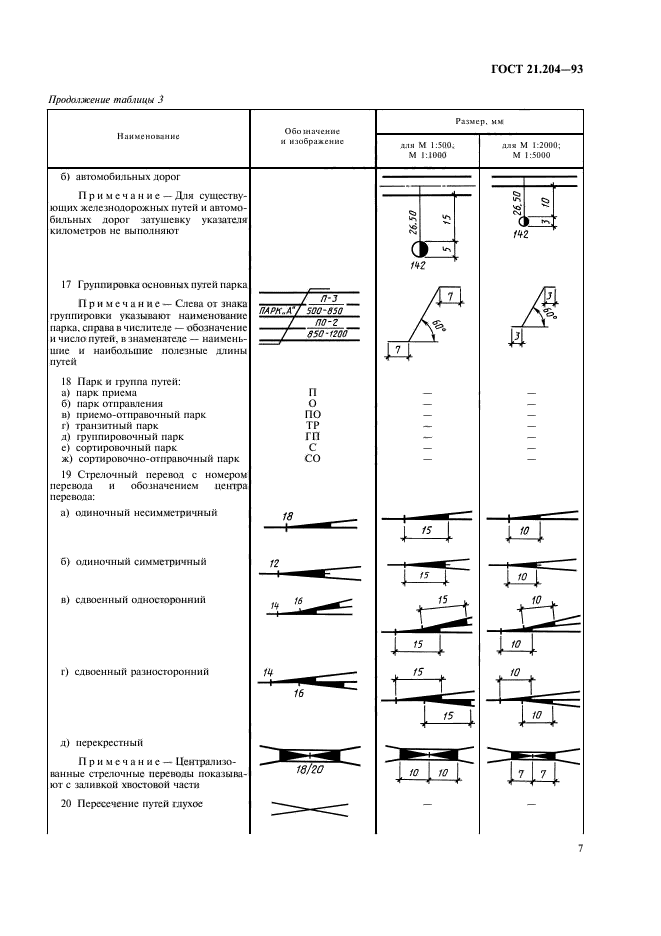

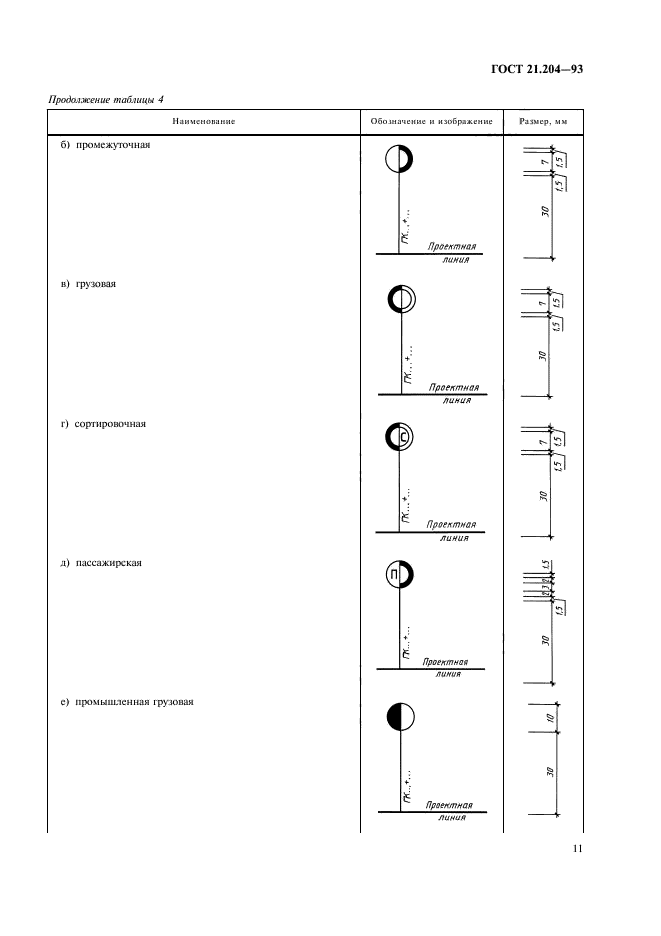

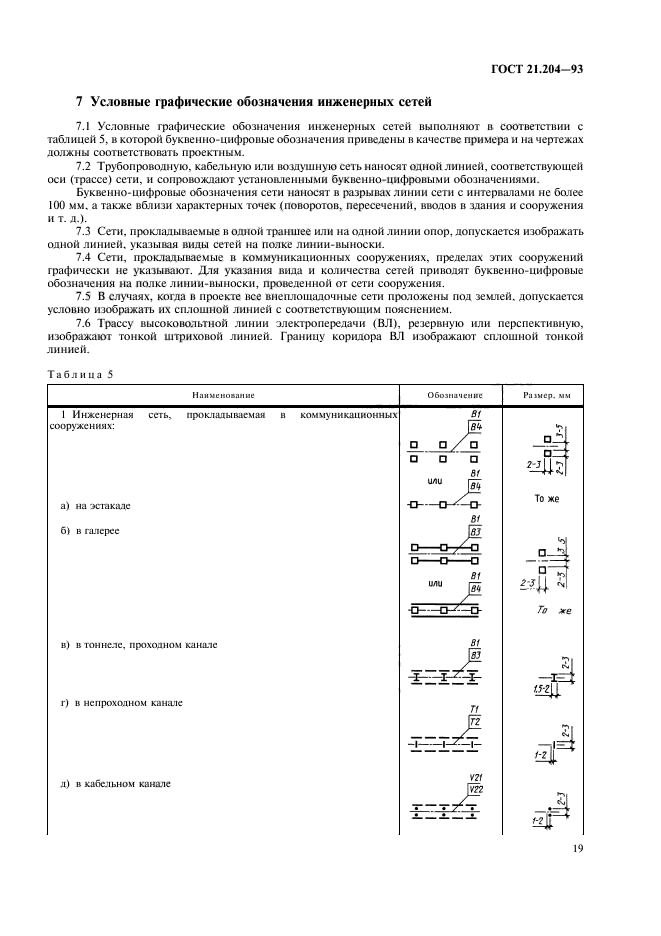

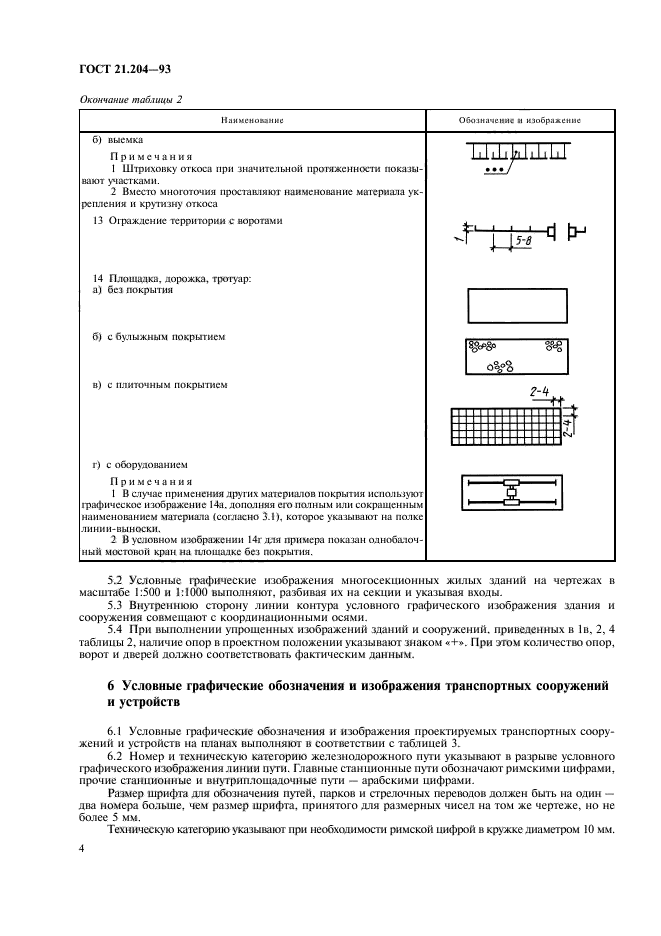

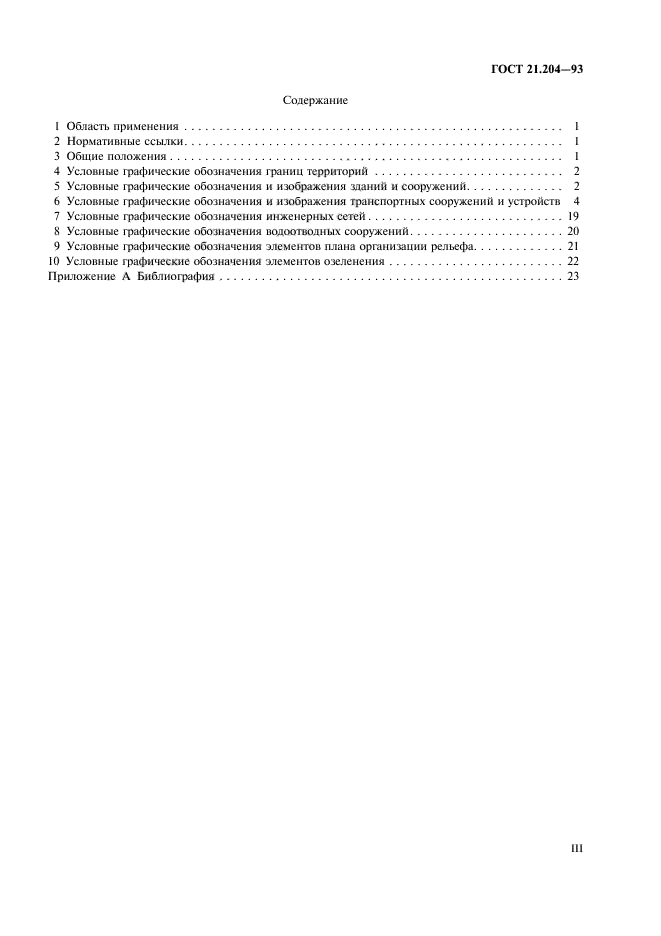

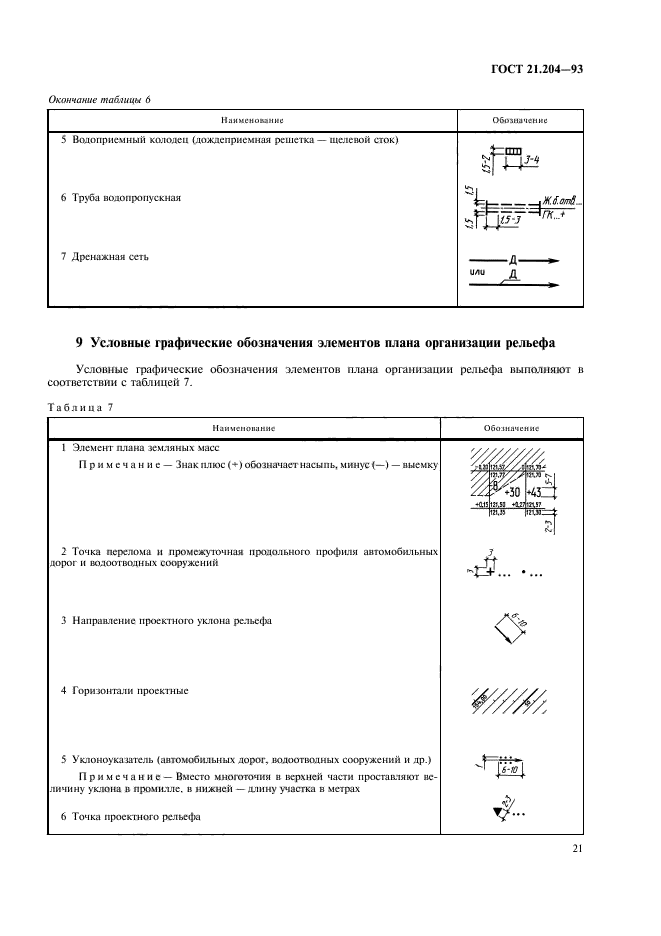

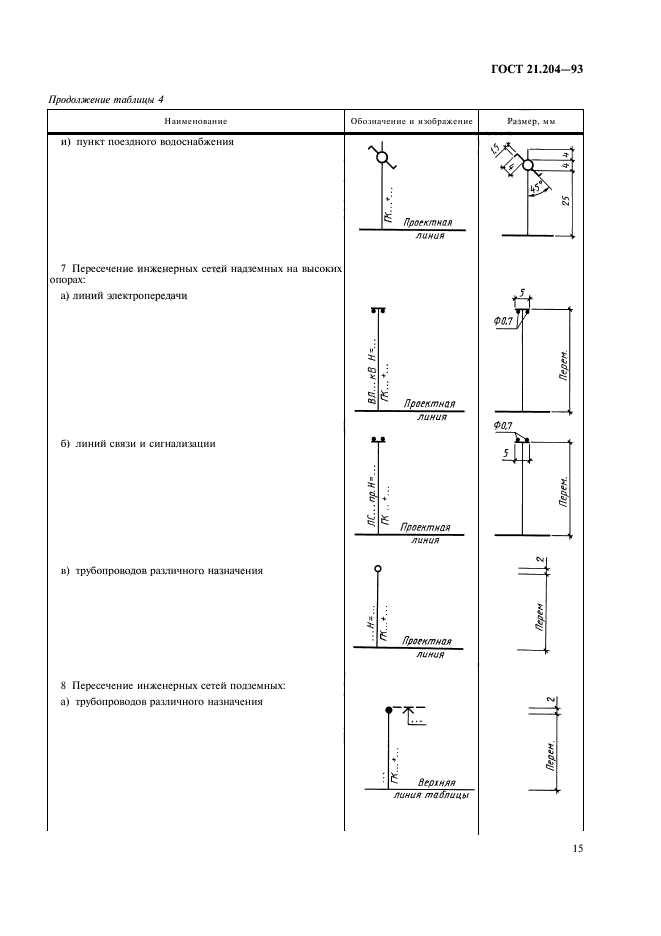

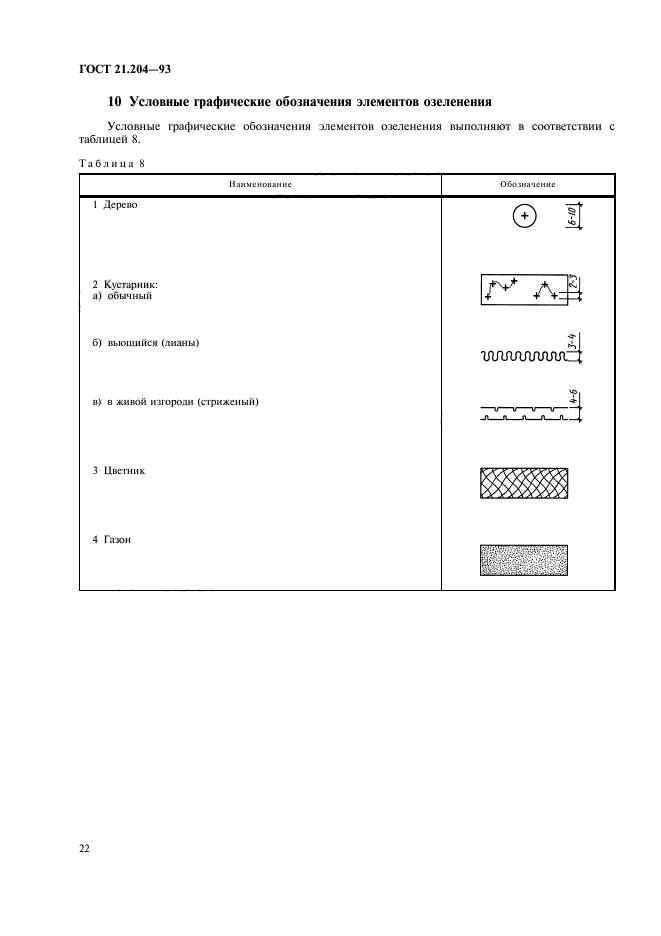

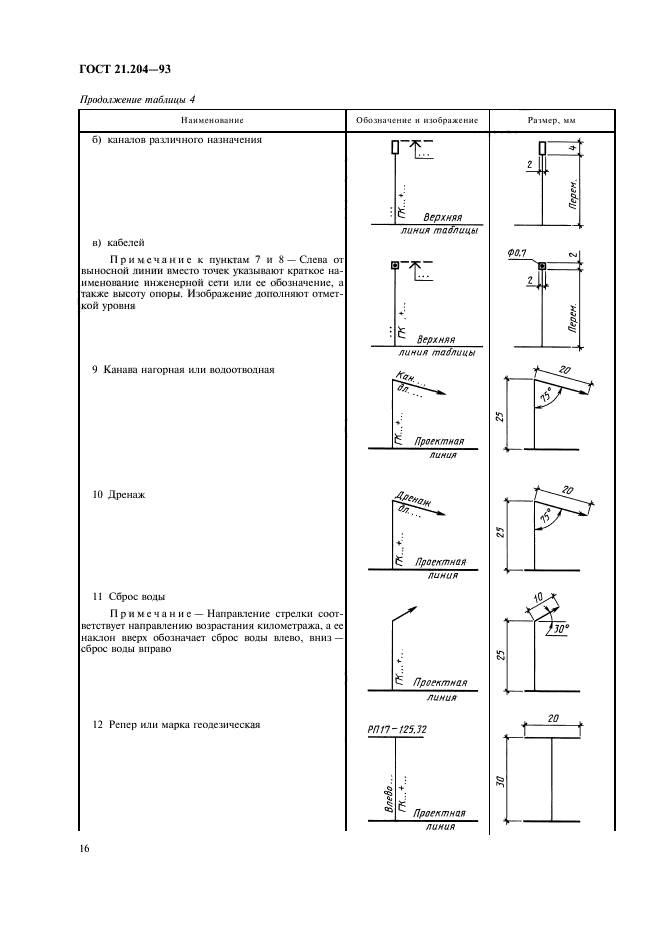

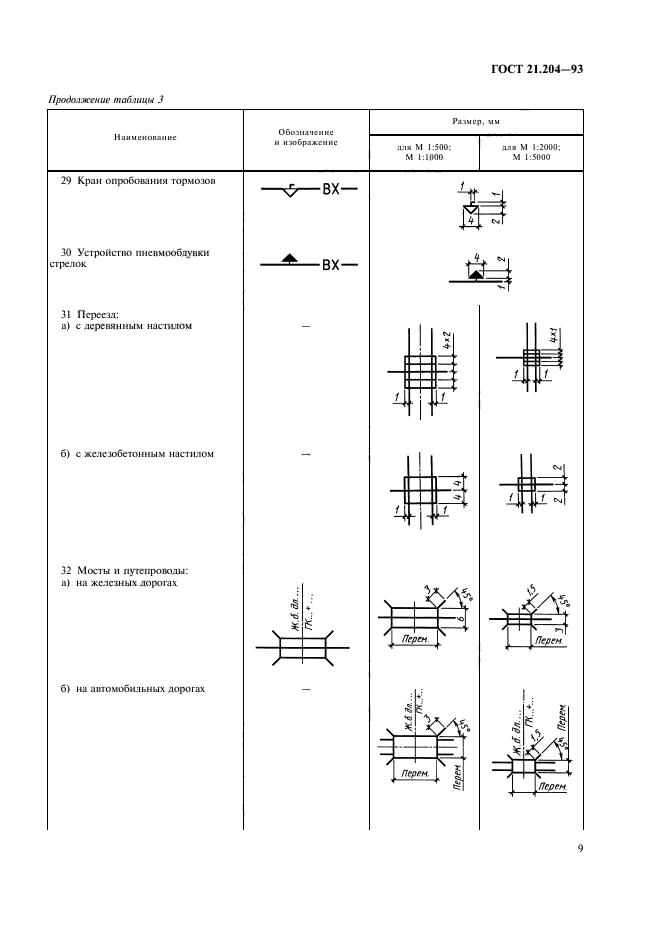

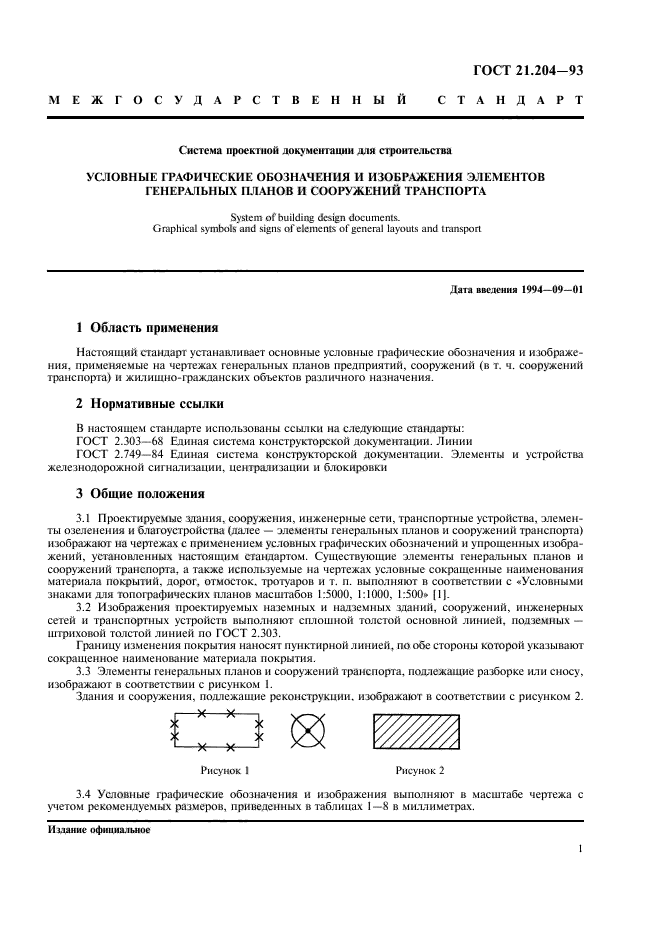

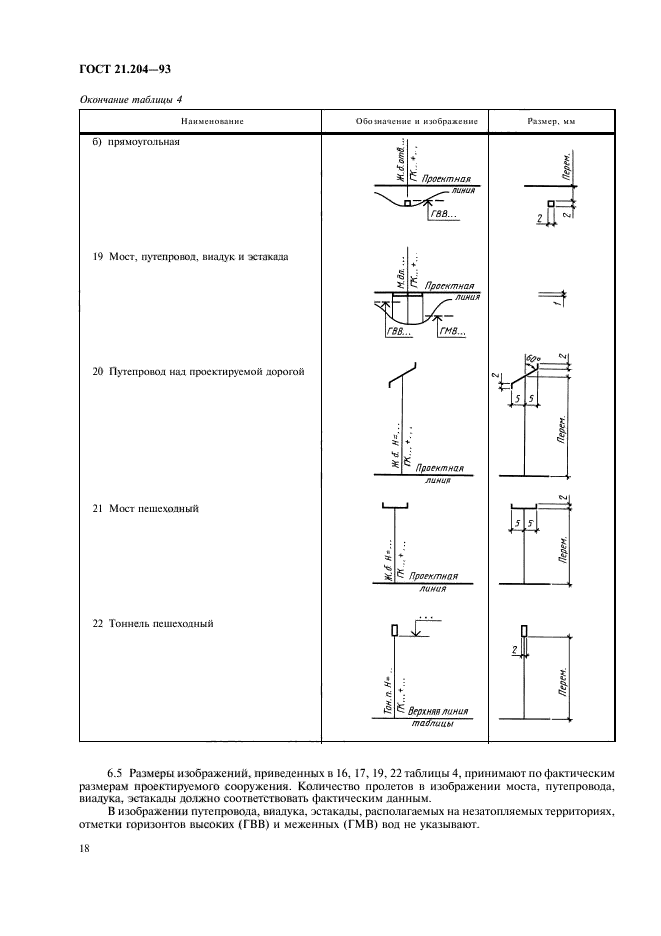

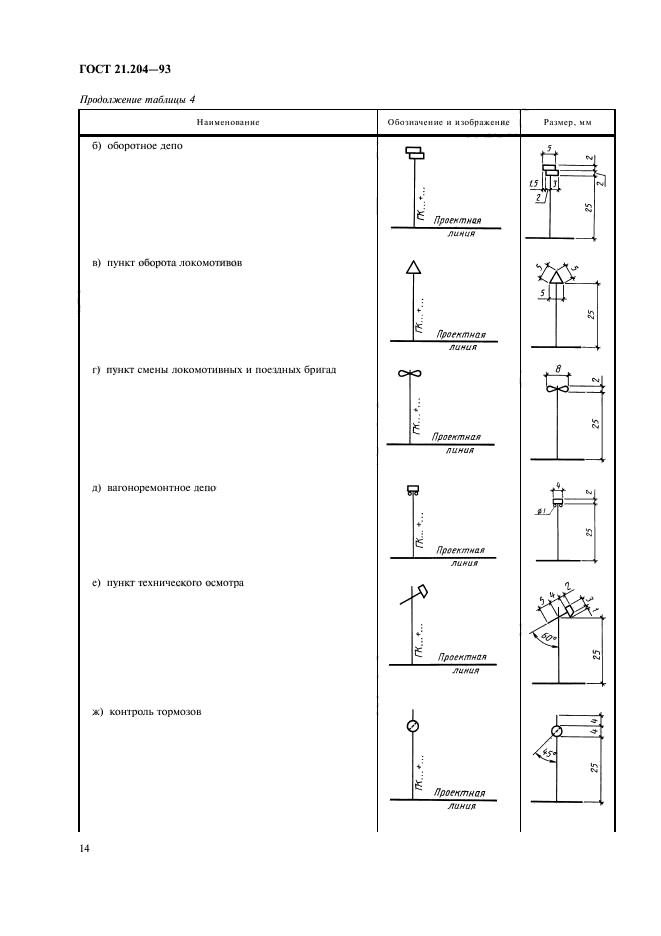

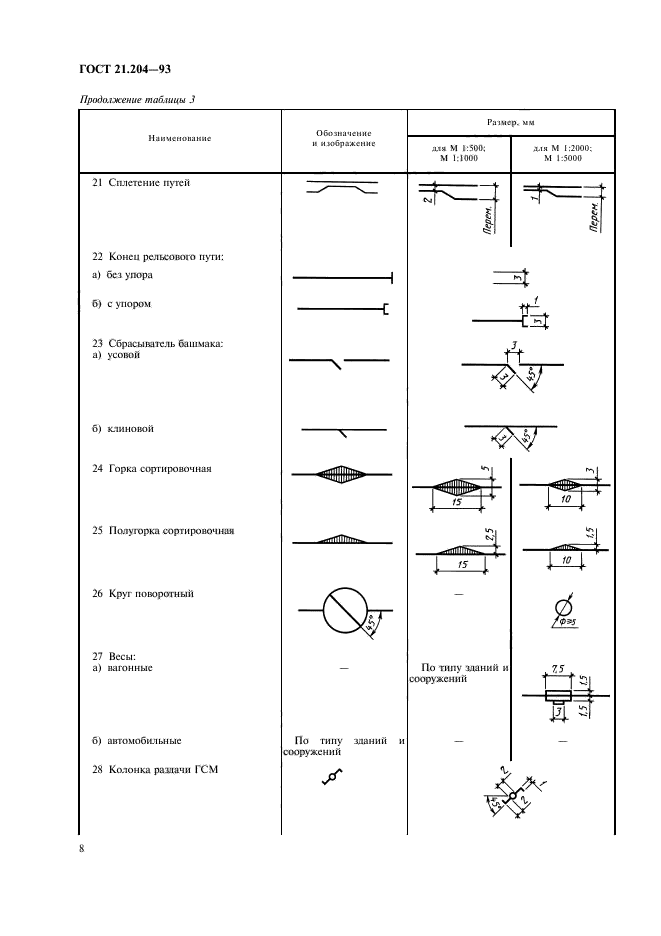

Текст ГОСТ 21.204-93



Другие ГОСТы

ГОСТ 21.401-88 Система проектной документации для строительства. Технология производства. Основные требования к рабочим чертежам
ГОСТ 21.108-78 Система проектной документации для строительства. Условные графические изображения и обозначения на чертежах генеральных планов и транспорта
ГОСТ 21.210-2014 Система проектной документации для строительства. Условные графические изображения электрооборудования и проводок на планах
ГОСТ 21.201-2011 Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций
ГОСТ 21.302-96 Система проектной документации для строительства. Условные графические обозначения в документации по инженерно-геологическим изысканиям
ГОСТ 21.302-2013 Система проектной документации для строительства. Условные графические обозначения в документации по инженерно-геологическим изысканиям
ГОСТ Р 21.302-2021 Система проектной документации для строительства. Условные графические обозначения в документации по инженерно-геологическим изысканиям
ГОСТ 21.106-78 Система проектной документации для строительства. Условные обозначения трубопроводов санитарно-технических систем
ГОСТ 21.206-2012 Система проектной документации для строительства. Условные обозначения трубопроводов
ГОСТ 21.206-93 Система проектной документации для строительства. Условные обозначения трубопроводов
ГОСТ 21.107-78 Система проектной документации для строительства. Условные изображения элементов зданий, сооружений и конструкций
ГОСТ 21.207-2013 Система проектной документации для строительства. Условные графические обозначения на чертежах автомобильных дорог
ГОСТ Р 21.1207-97 Система проектной документации для строительства. Условные графические обозначения на чертежах автомобильных дорог
ГОСТ 21.204-2020 Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта

Дополнительная информация

Английское название
Введен в действие	01.09.1994
Взамен	ГОСТ 21.108-78
Заменяющий	ГОСТ 21.204-2020
Дата завершения срока действия	01.01.2021
Дата издания	01.10.2003
