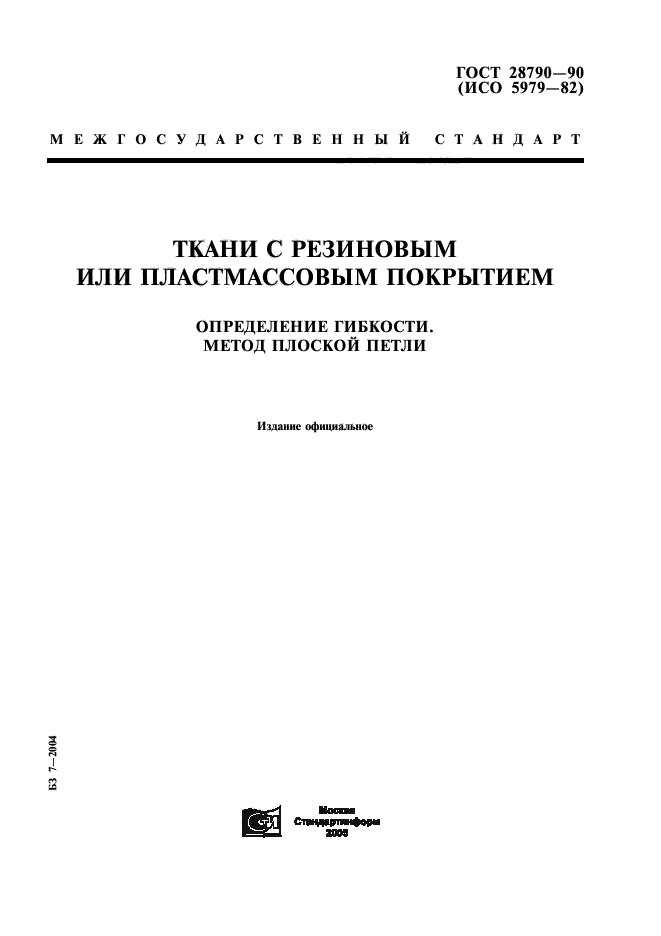

ГОСТ 28790-90

Ткани с резиновым или пластмассовым покрытием. Определение гибкости. Метод плоской петли

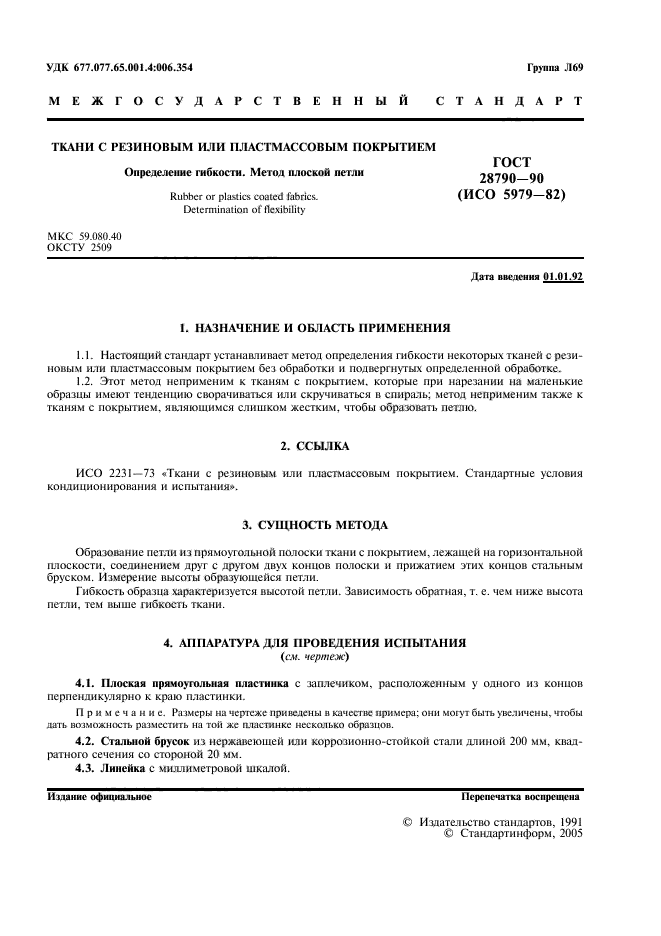

действующий Настоящий стандарт устанавливает метод определения гибкости некоторых тканей с резиновым или пластмассовым покрытием без обработки и подвергнутых определенной обработке. Этот метод неприменим к тканям с покрытием, которые при нарезании на маленькие образцы имеют тенденцию сворачиваться или скручиваться в спираль; метод неприменим также к тканям с покрытием, являющимся слишком жестким, чтобы образовать петлю

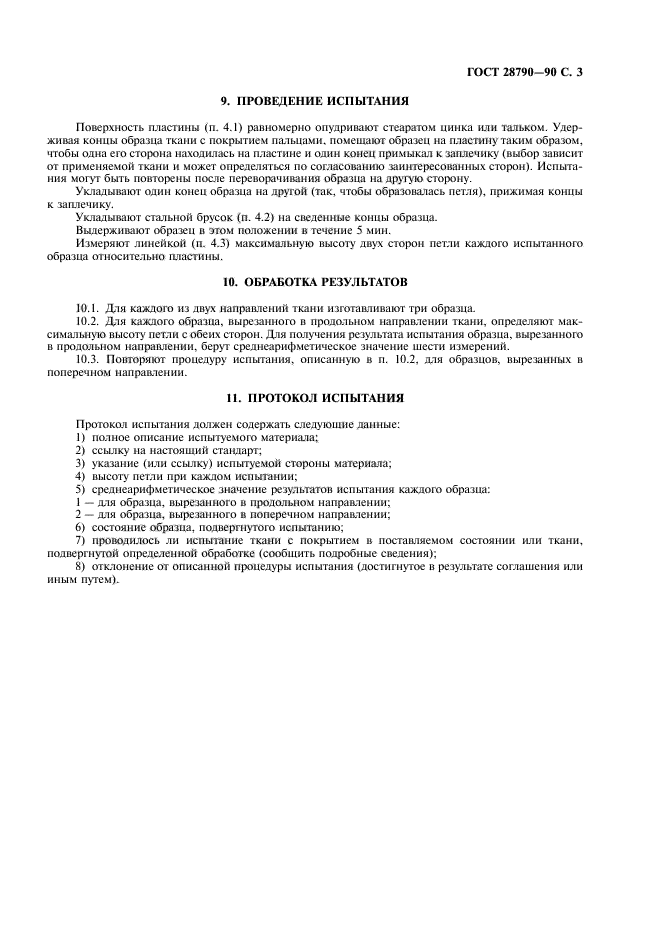

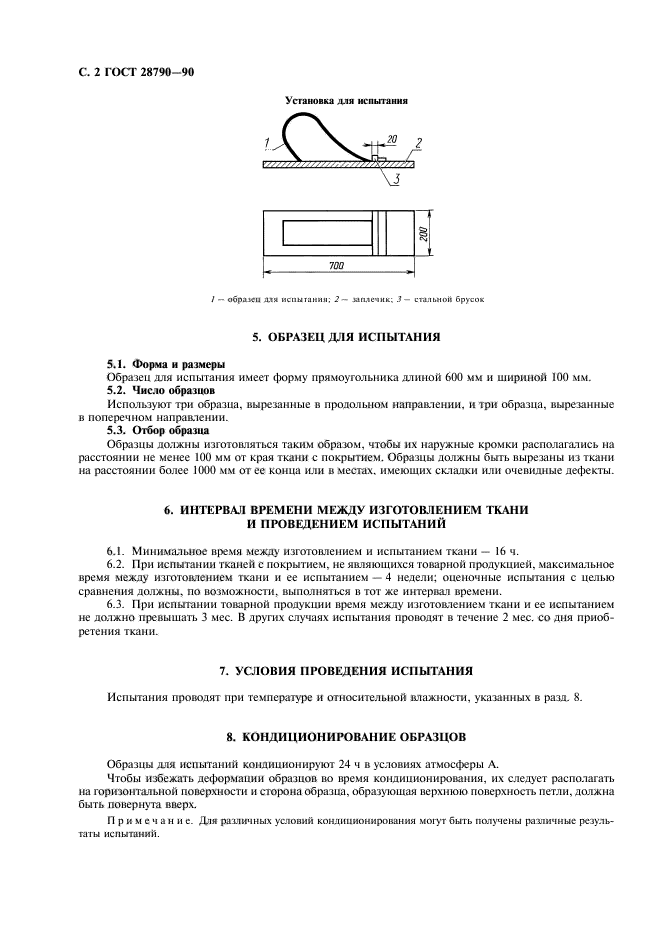

Текст ГОСТ 28790-90



Другие ГОСТы

ГОСТ 26095-84 Ткани полиэфирные технические фильтровальные. Технические условия
ГОСТ 16166-80 Ткани полушерстяные для кислотозащитной спецодежды. Технические условия
ГОСТ 29061-91 Ткани с пластмассовым покрытием. Поливинилхлоридное покрытие. Экспресс-метод определения степени гомогенизации (желирования)
ГОСТ Р 57204-2016 Ткани с резиновым или пластмассовым покрытием для авиационных надувных средств спасения. Общие технические требования и методы испытаний
ГОСТ 28789-90 Ткани с резиновым или пластмассовым покрытием. Испытание на изгиб при низкой температуре
ГОСТ ISO 4675-2019 Ткани с резиновым или пластмассовым покрытием. Испытание на изгиб при низкой температуре
ГОСТ 28788-90 Ткани с резиновым или пластмассовым покрытием. Испытание на удар при низкой температуре
ГОСТ 28791-90 Ткани с резиновым или пластмассовым покрытием. Определение сопротивления разрушению при изгибе (динамический метод)
ГОСТ ISO 7854-2019 Ткани с резиновым или пластмассовым покрытием. Определение сопротивления разрушению при изгибе
ГОСТ 30304-95 Ткани с резиновым или пластмассовым покрытием. Определение сопротивления раздиру
ГОСТ 30303-95 Ткани с резиновым или пластмассовым покрытием. Определение разрывной нагрузки и удлинения при разрыве
ГОСТ 28787-90 Ткани с резиновым или пластмассовым покрытием. Определение прочности на прорыв
ГОСТ Р ИСО 3303-2-2015 Ткани с резиновым или пластмассовым покрытием. Определение прочности на продавливание. Часть 2. Гидравлический метод
ГОСТ Р ИСО 3303-1-2015 Ткани с резиновым или пластмассовым покрытием. Определение прочности на продавливание. Часть 1. Метод с применением стального шарика

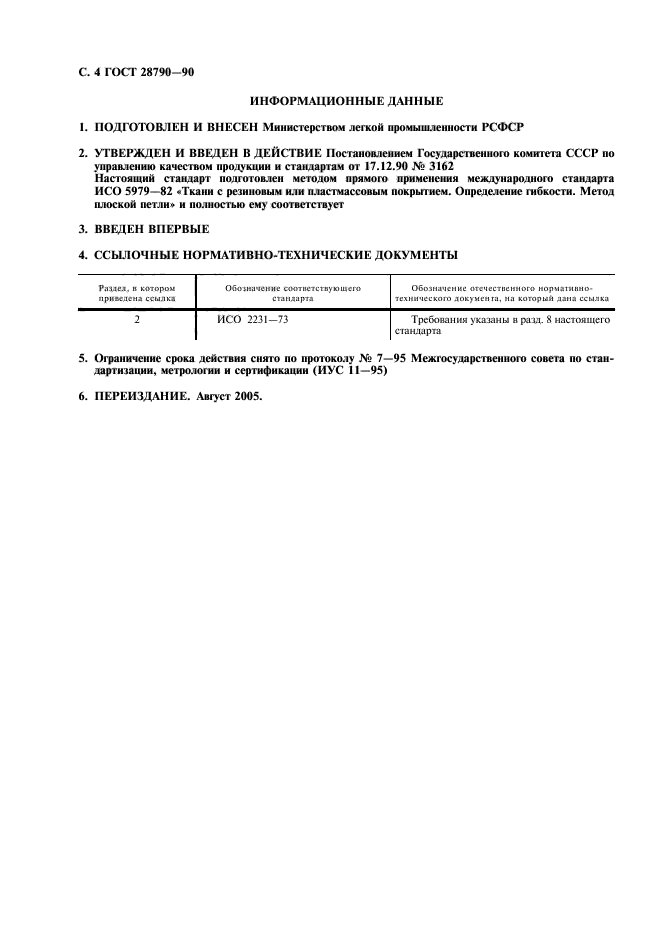

Дополнительная информация

Английское название
Введен в действие	01.01.1992
Дата издания	01.08.2005
