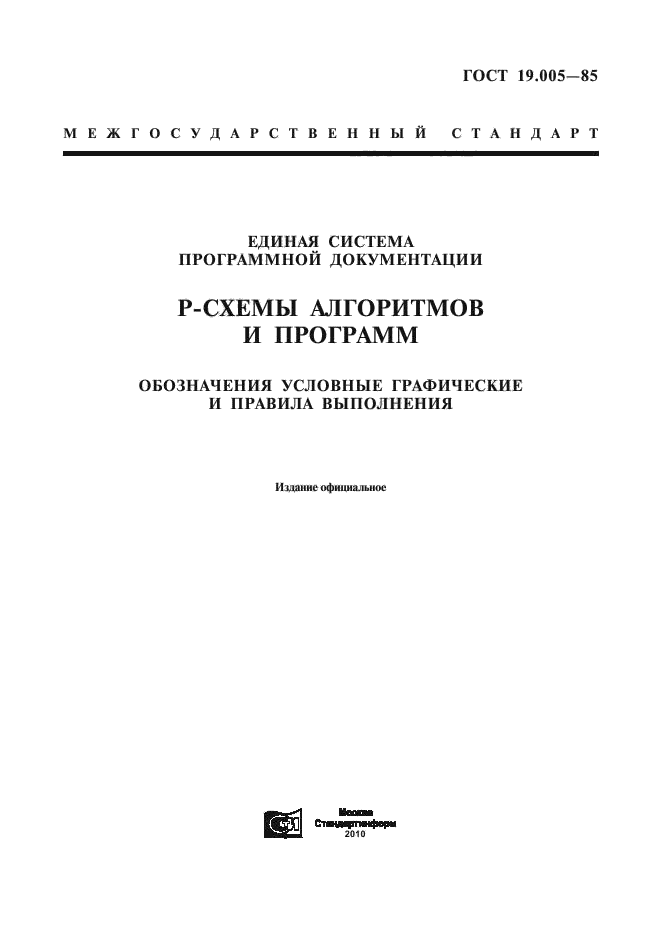

ГОСТ 19.005-85
Единая система программной документации. Р-схемы алгоритмов и программ. Обозначения условные графические и правила выполнения

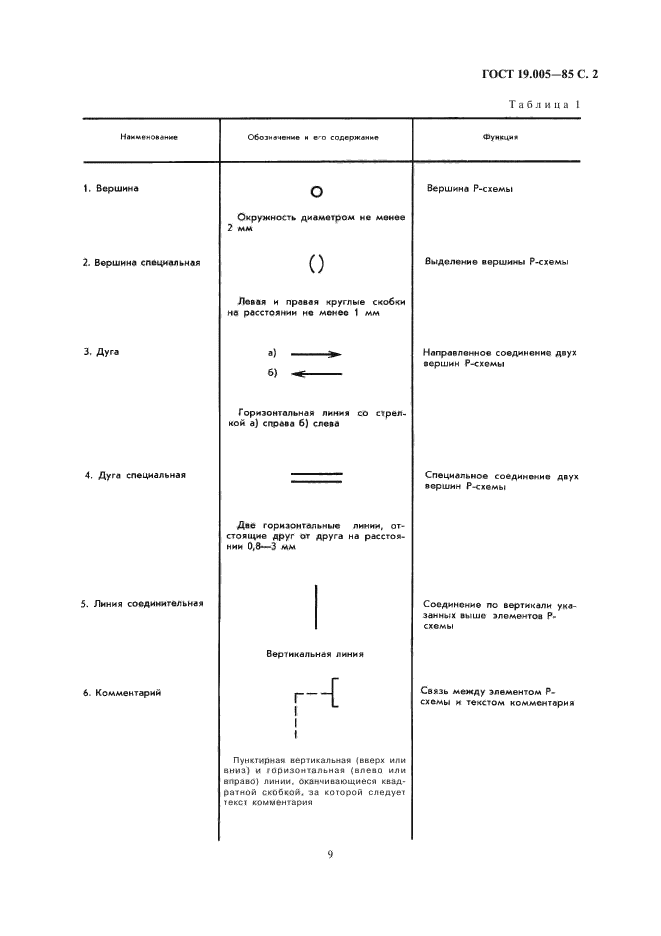

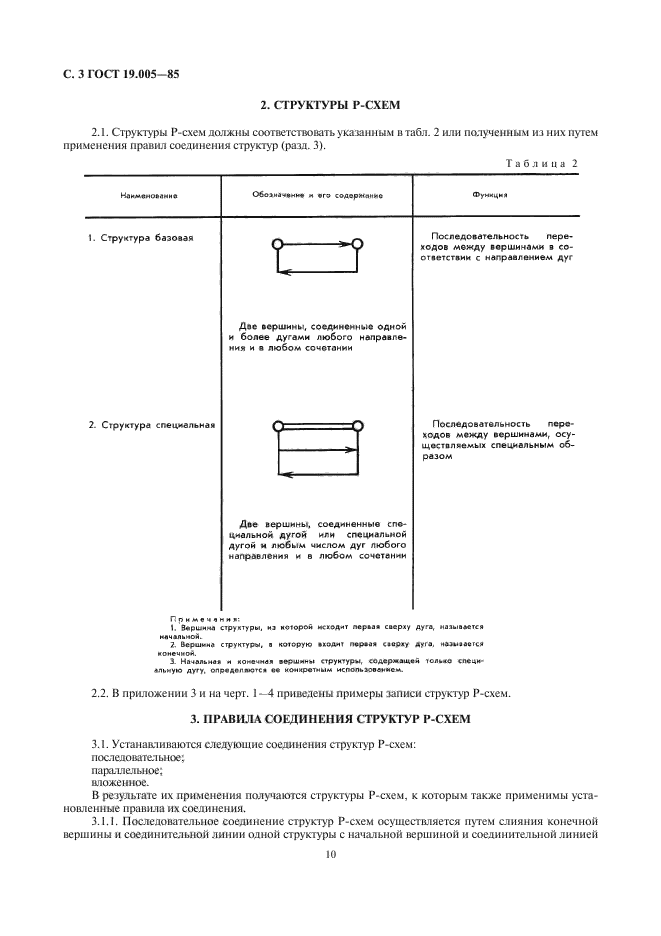

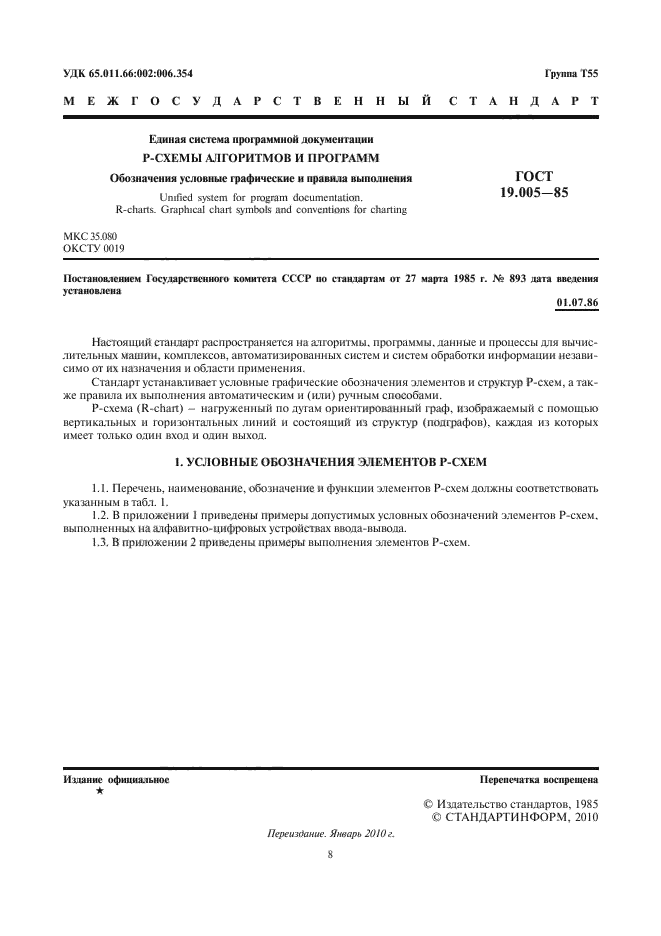

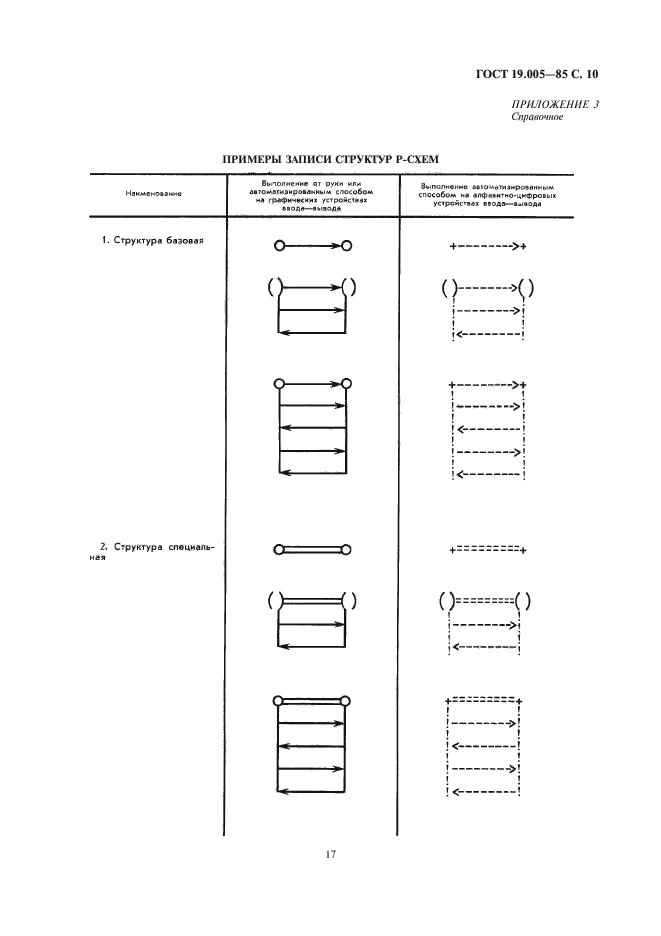

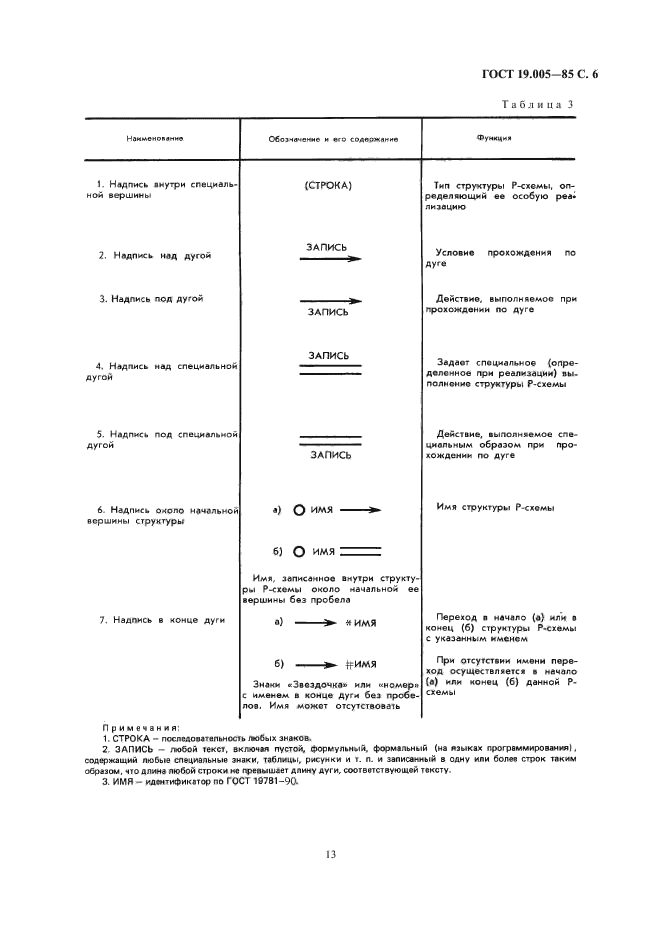

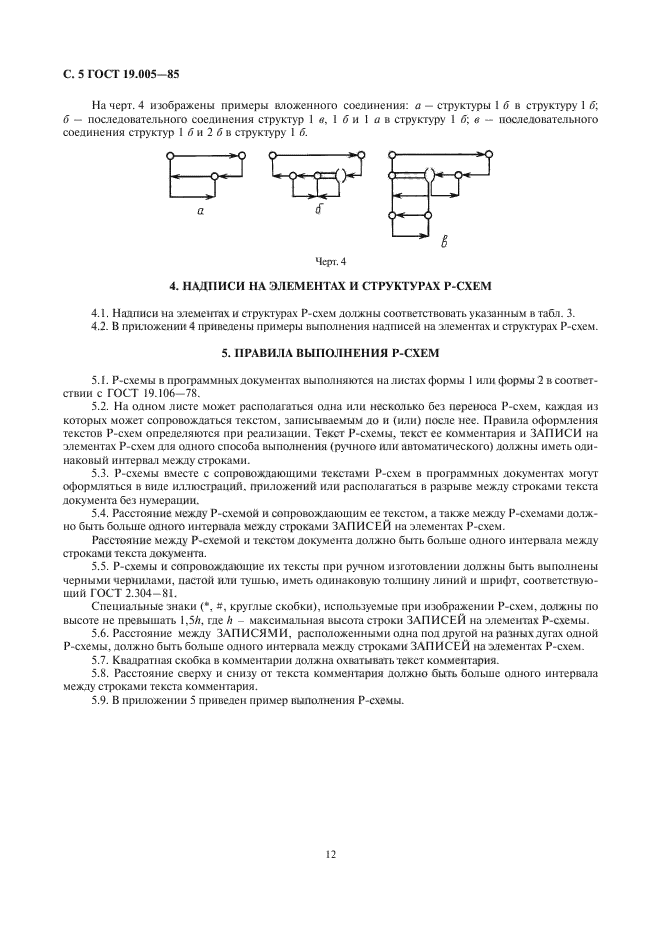

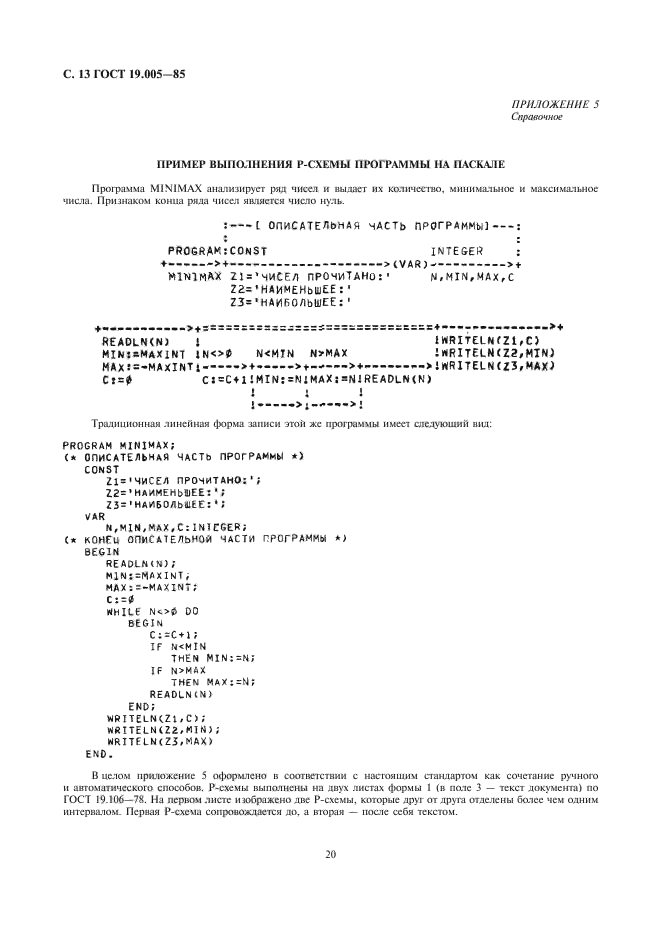

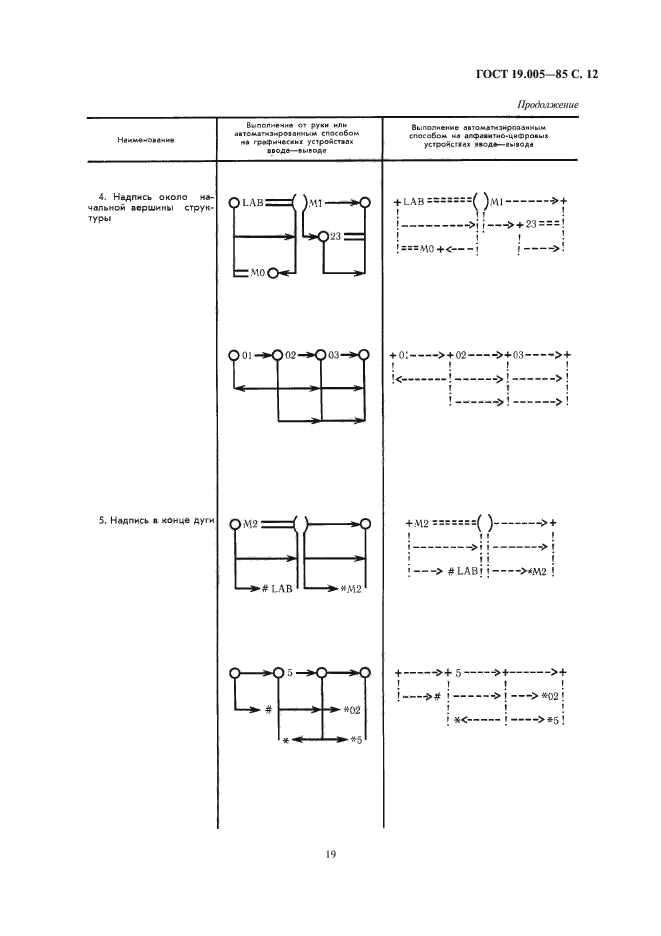

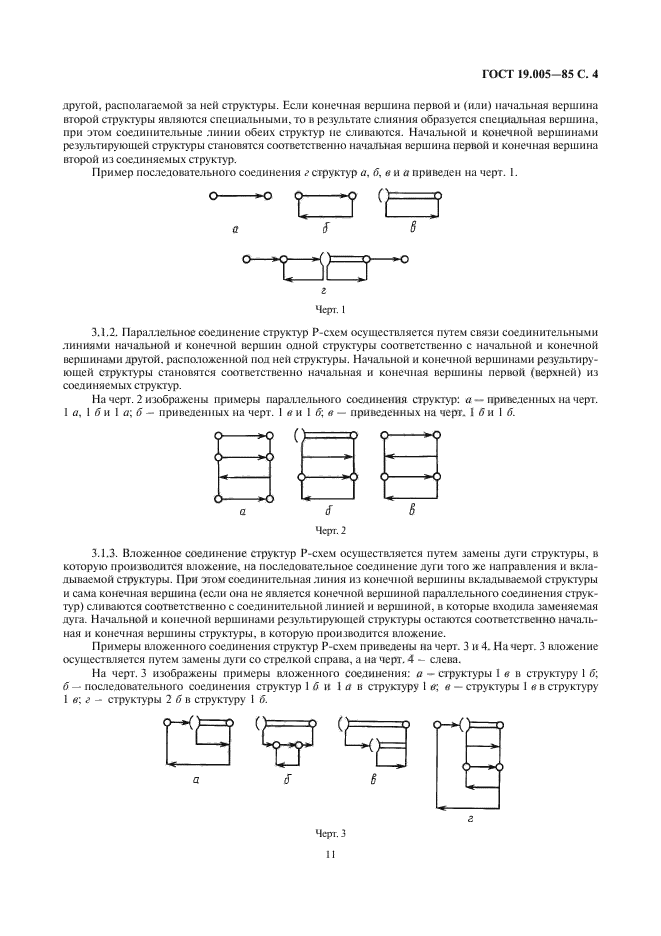

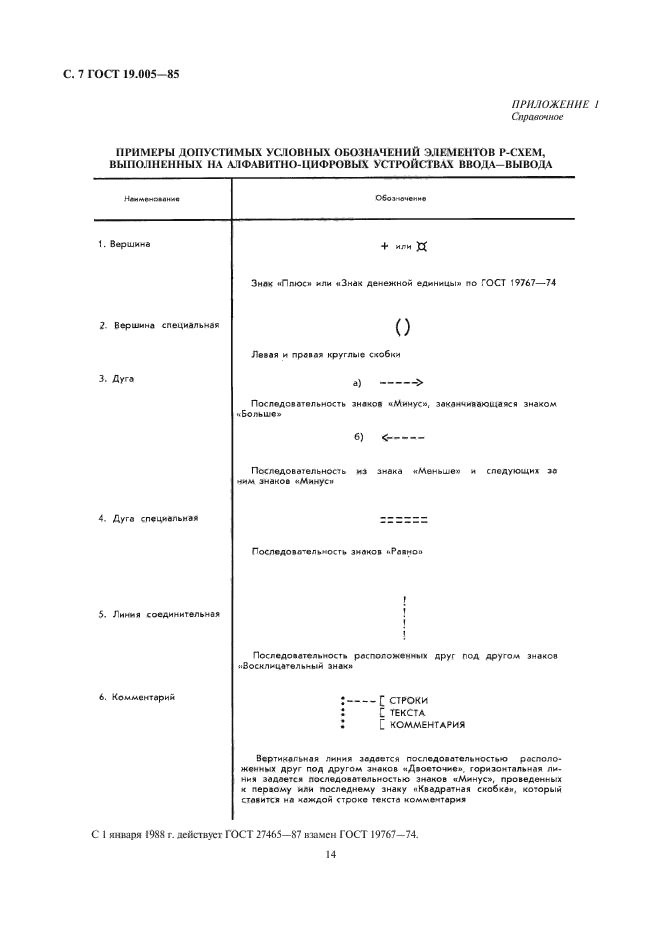

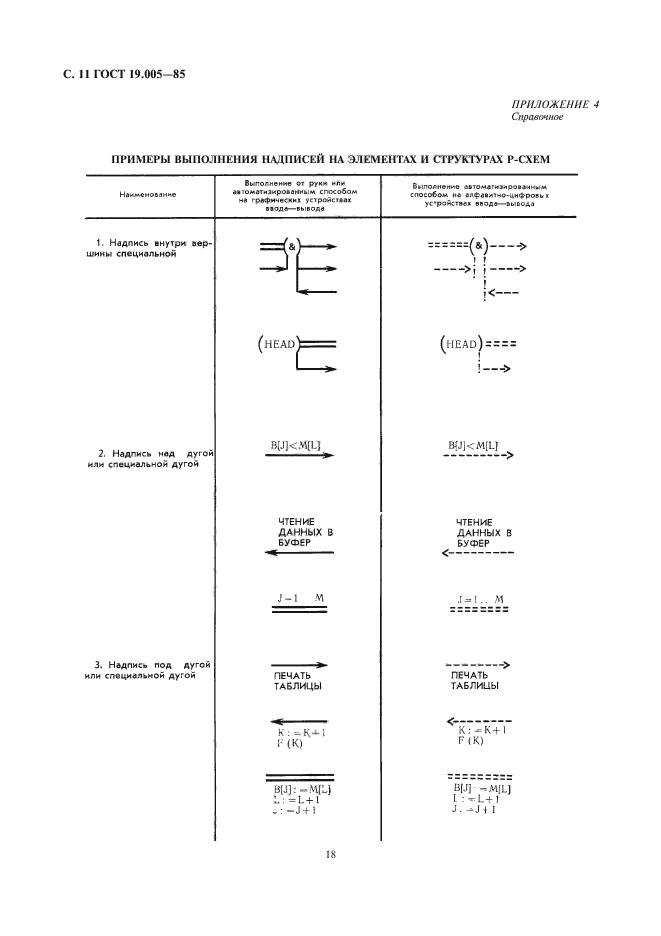

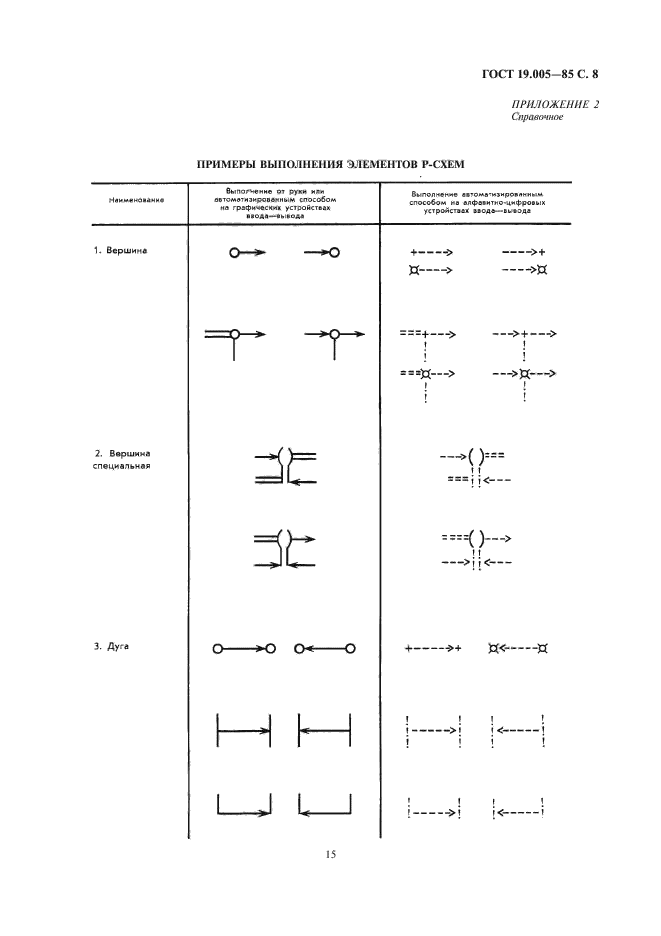

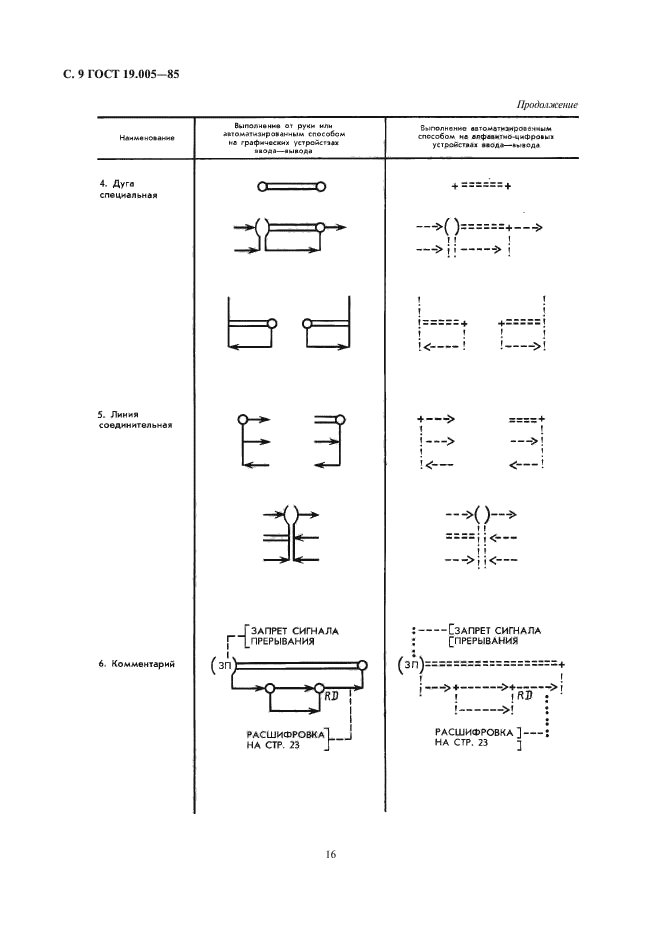

действующий Настоящий стандарт распространяется на алгоритмы, программы, данные и процессы для вычислительных машин, комплексов, автоматизированных систем и систем обработки информации независимо от их назначения и области применения. Стандарт устанавливает условные графические обозначения элементов и структур Р-схем, а также правила их выполнения автоматическим и (или) ручным способами. Р-схема (R-chart) - нагруженный по дугам ориентированный граф, изображаемый с помощью вертикальных и горизонтальных линий и состоящий из структур (подграфов), каждая из которых имеет только один вход и один выход
Текст ГОСТ 19.005-85
Другие ГОСТы
ГОСТ 19.402-78 Единая система программной документации. Описание программыГОСТ 19.506-79 Единая система программной документации. Описание языка. Требования к содержанию и оформлению
ГОСТ 19.104-78 Единая система программной документации. Основные надписи
ГОСТ 19.404-79 Единая система программной документации. Пояснительная записка. Требования к содержанию и оформлению
ГОСТ 19.604-78 Единая система программной документации. Правила внесения изменений в программные документы, выполненные печатным способом
ГОСТ 19.602-78 Единая система программной документации. Правила дублирования, учета и хранения программных документов, выполненных печатным способом
ГОСТ 19.301-79 Единая система программной документации. Программа и методика испытаний. Требования к содержанию и оформлению
ГОСТ 19.701-90 Единая система программной документации. Схемы алгоритмов, программ, данных и систем. Условные обозначения и правила выполнения
ГОСТ 19.102-77 Единая система программной документации. Стадии разработки
ГОСТ 19.202-78 Единая система программной документации. Спецификация. Требования к содержанию и оформлению
ГОСТ 19.503-79 Единая система программной документации. Руководство системного программиста. Требования к содержанию и оформлению
ГОСТ 19.504-79 Единая система программной документации. Руководство программиста. Требования к содержанию и оформлению
ГОСТ 19.508-79 Единая система программной документации. Руководство по техническому обслуживанию. Требования к содержанию и оформлению
ГОСТ 19.505-79 Единая система программной документации. Руководство оператора. Требования к содержанию и оформлению
Дополнительная информация
Английское название | |
Введен в действие | 30.06.1986 |
Дата издания | 04.03.2010 |
