ГОСТ 9.707-81
Единая система защиты от коррозии и старения. Материалы полимерные. Методы ускоренных испытаний на климатическое старение
действующий Настоящий стандарт распространяется на полимерные материалы, детали и узлы из них в ненапряженном состоянии, а также на резиновые детали в напряженном состоянии (сжатие радиальное до 25%, осевое до 45%) и устанавливает методы ускоренных испытаний для определения и прогнозирования изменения свойств при термовлажностном климатическом старении в условиях хранения 1, 2, 3, 4, 5 (в упаковке и без нее) и эксплуатации категории 2, 3, 4, 5 по ГОСТ 15150-69. Определение и прогнозирование изменения свойств проводят по одному или нескольким показателям старения. Показатель устанавливают в стандартах или технических условиях на материал, узел или деталь. Факторами климатического старения в настоящем стандарте являются: температура (положительная, отрицательная, сезонные и суточные циклические ее изменения) и влажность воздуха. Методы настоящего стандарта применяют для исследовательских испытаний
Текст ГОСТ 9.707-81
Изменение №1 к ГОСТ 9.707-81 от 01.07.1990 (текст интегрирован в текст или описание стандарта)

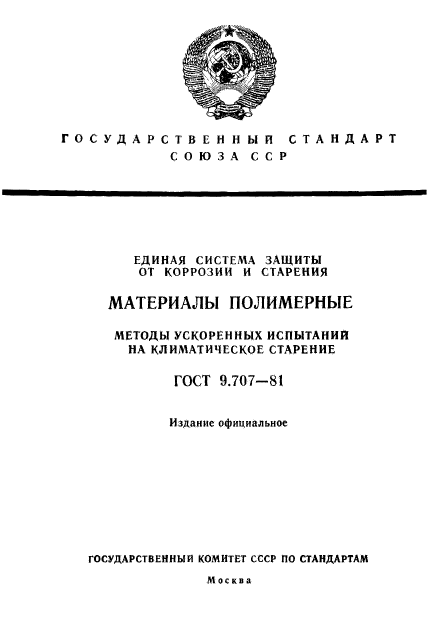

![](../../DataTN/135/13577/0.gif)

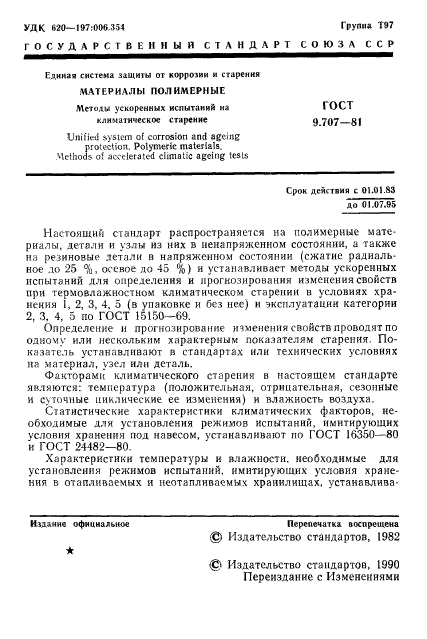

![](../../DataTN/135/13577/1.gif)

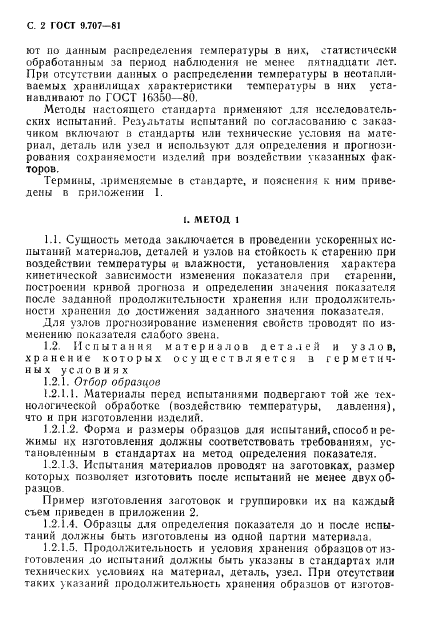

![](../../DataTN/135/13577/2.gif)

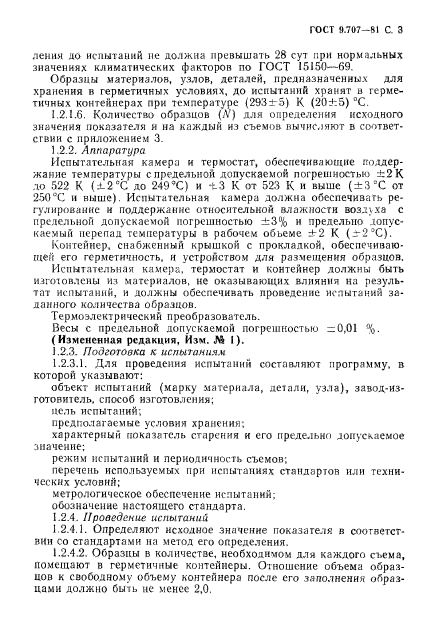

![](../../DataTN/135/13577/3.gif)

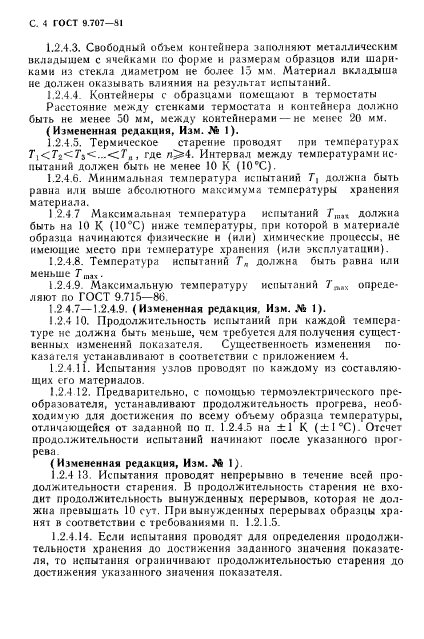

![](../../DataTN/135/13577/4.gif)

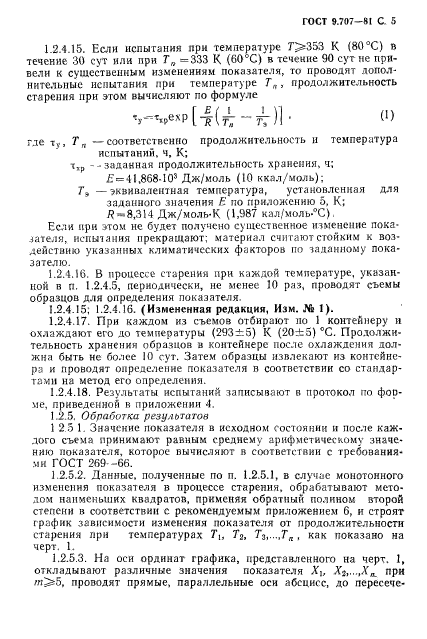

![](../../DataTN/135/13577/5.gif)

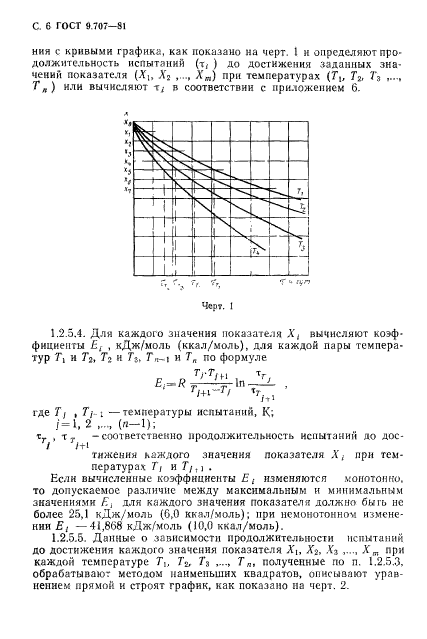

![](../../DataTN/135/13577/6.gif)

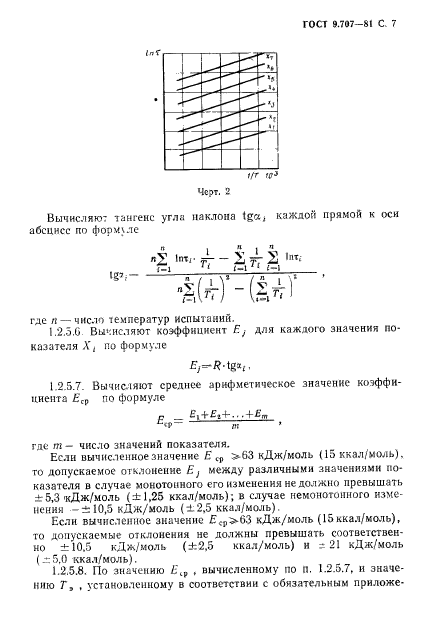

![](../../DataTN/135/13577/7.gif)

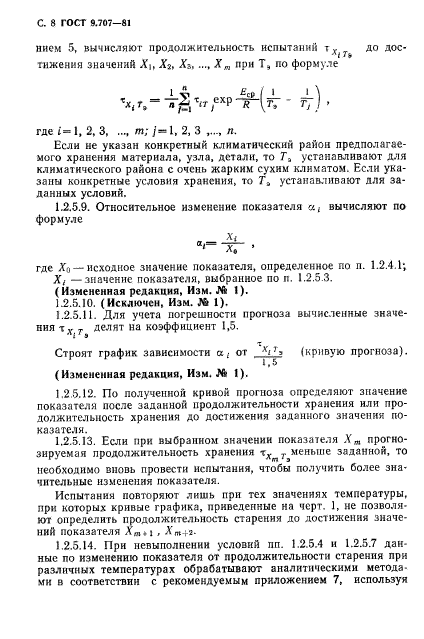

![](../../DataTN/135/13577/8.gif)

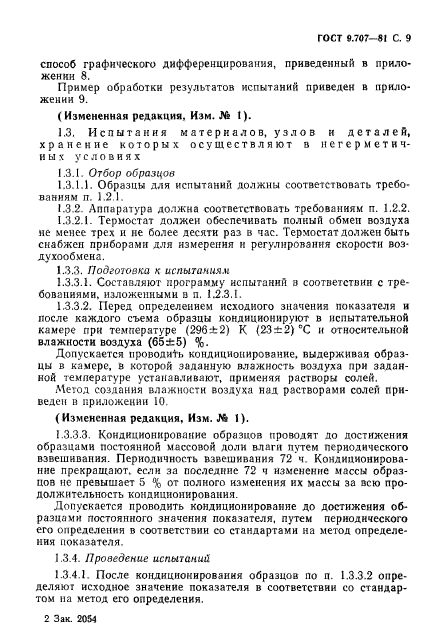

![](../../DataTN/135/13577/9.gif)

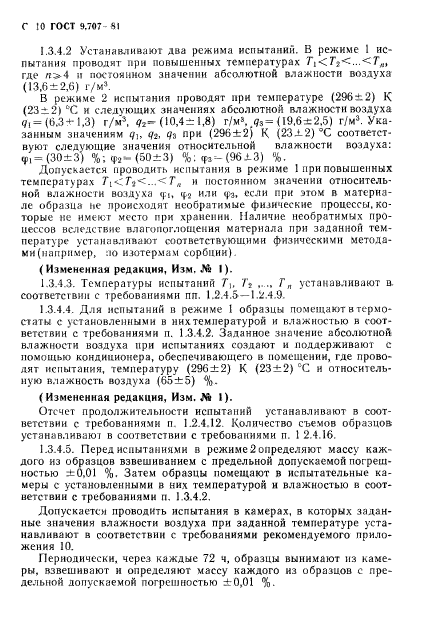

![](../../DataTN/135/13577/10.gif)

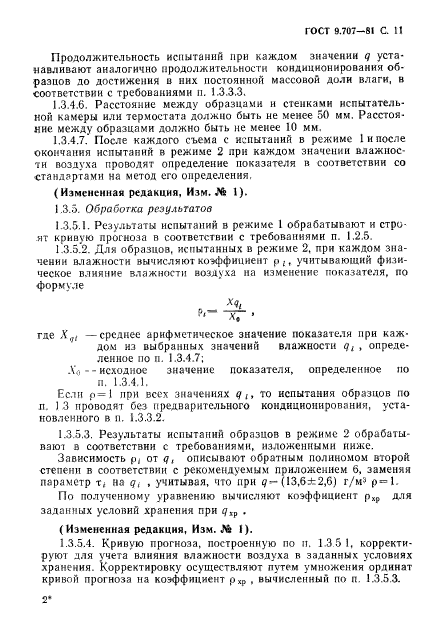

![](../../DataTN/135/13577/11.gif)

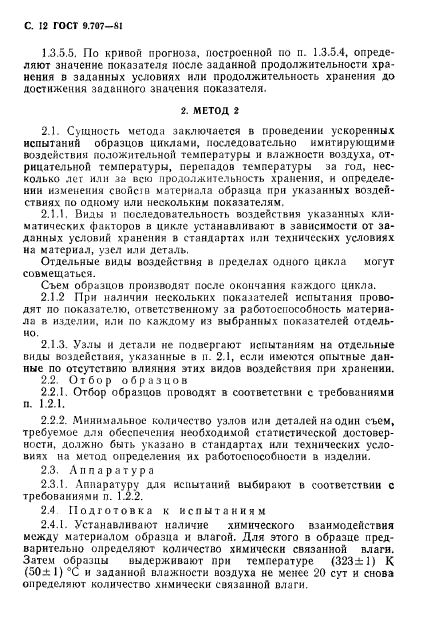

![](../../DataTN/135/13577/12.gif)

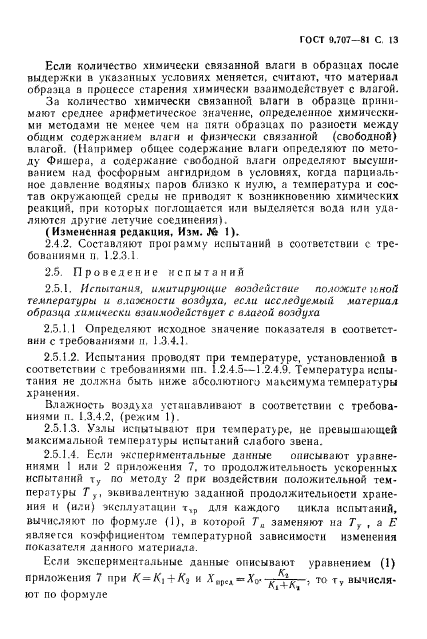

![](../../DataTN/135/13577/13.gif)

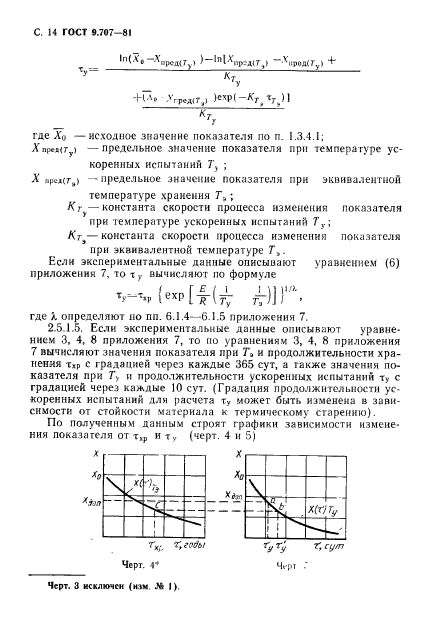

![](../../DataTN/135/13577/14.gif)

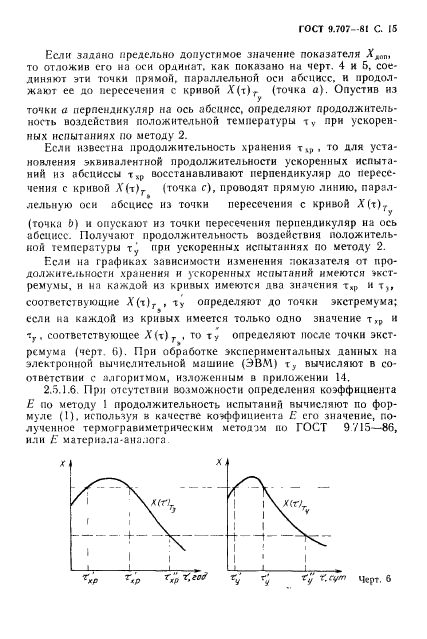

![](../../DataTN/135/13577/15.gif)

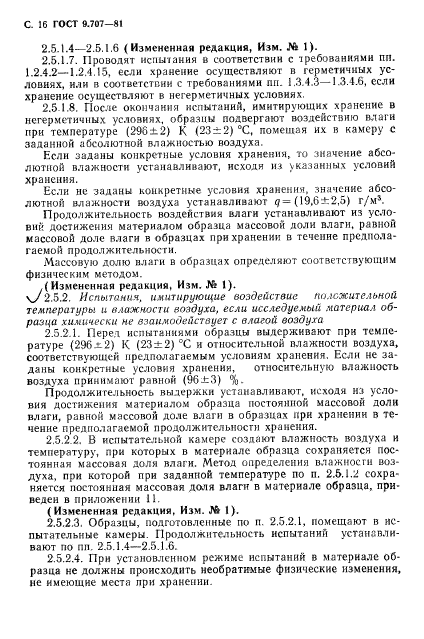

![](../../DataTN/135/13577/16.gif)

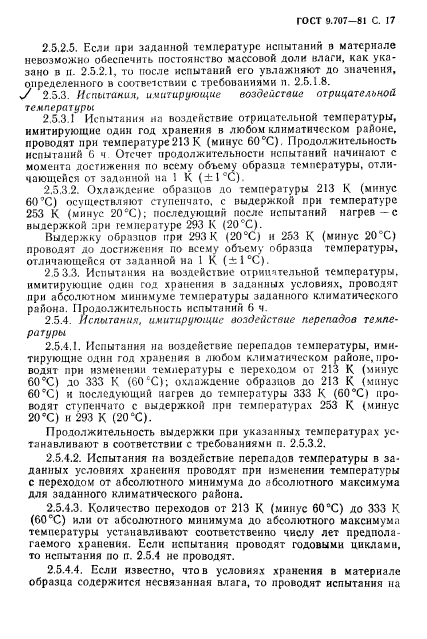

![](../../DataTN/135/13577/17.gif)

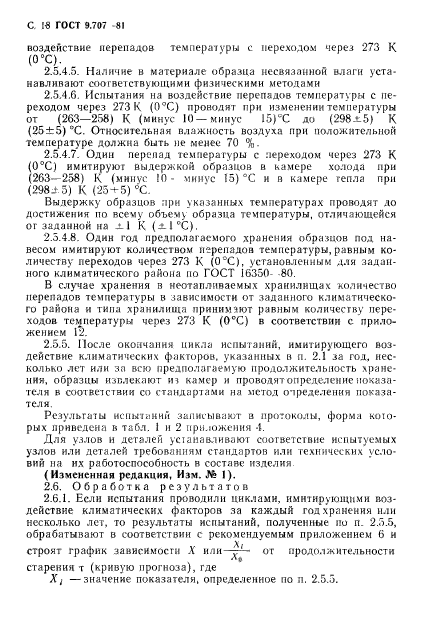

![](../../DataTN/135/13577/18.gif)

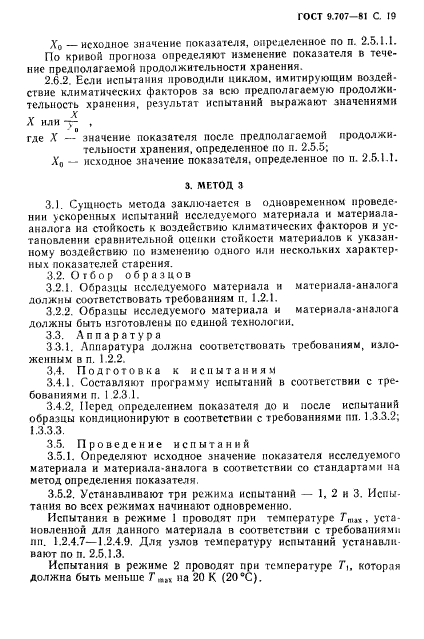

![](../../DataTN/135/13577/19.gif)

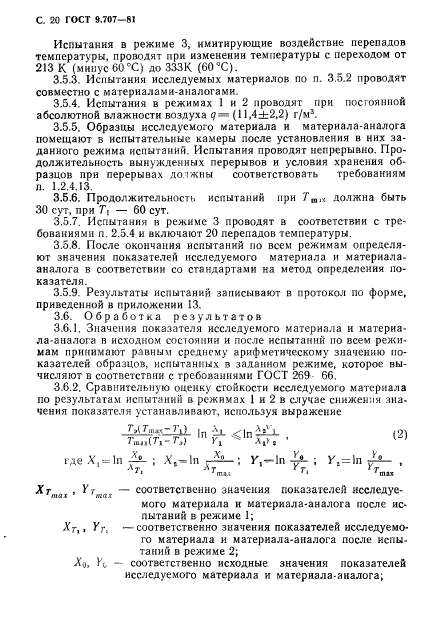

![](../../DataTN/135/13577/20.gif)

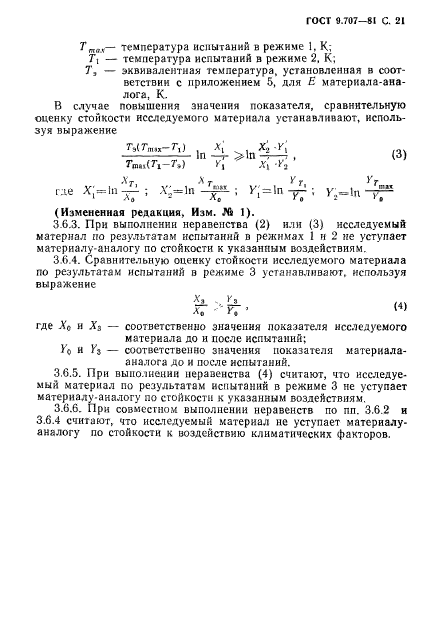

![](../../DataTN/135/13577/21.gif)

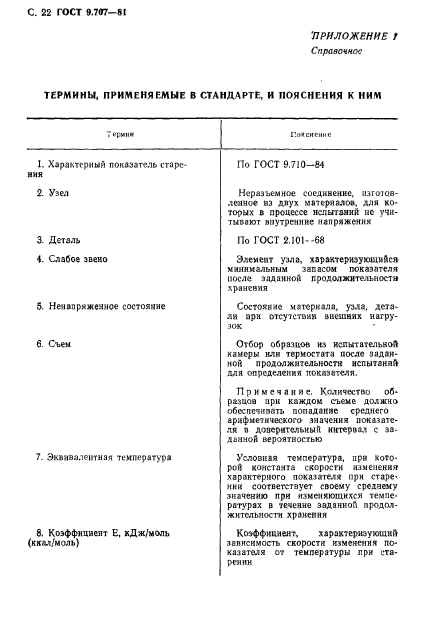

![](../../DataTN/135/13577/22.gif)

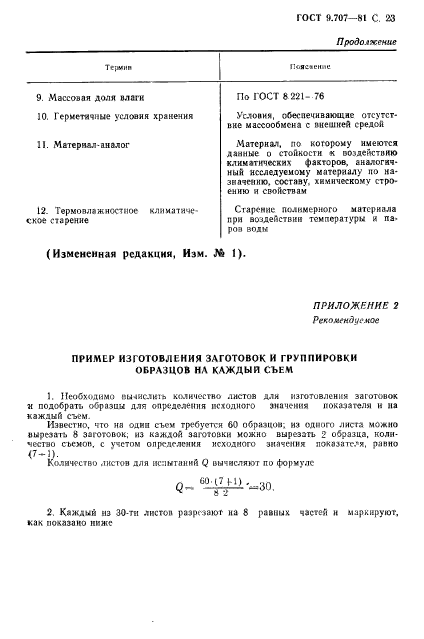

![](../../DataTN/135/13577/23.gif)

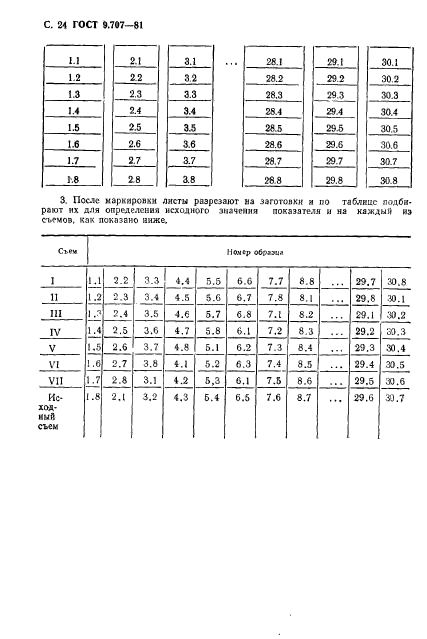

![](../../DataTN/135/13577/24.gif)

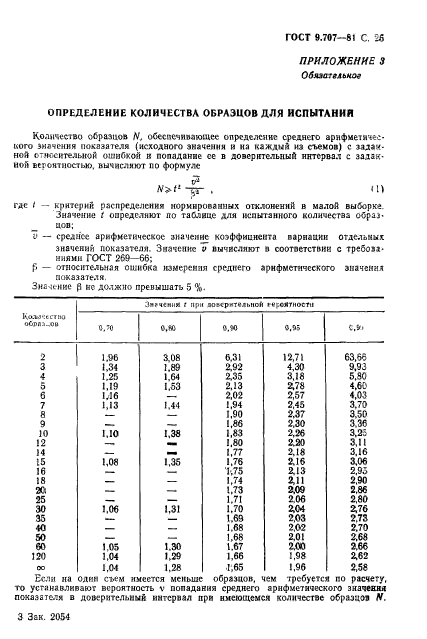

![](../../DataTN/135/13577/25.gif)

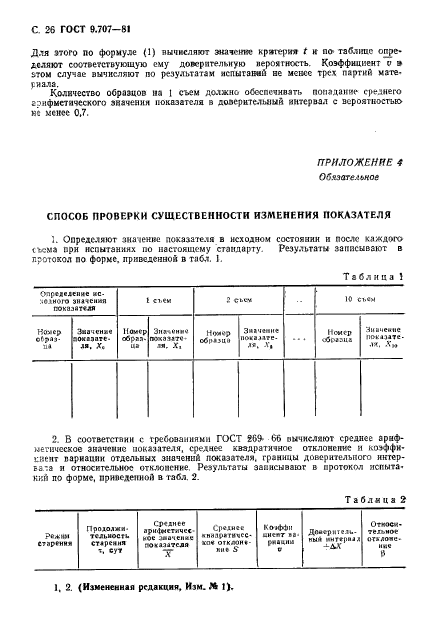

![](../../DataTN/135/13577/26.gif)

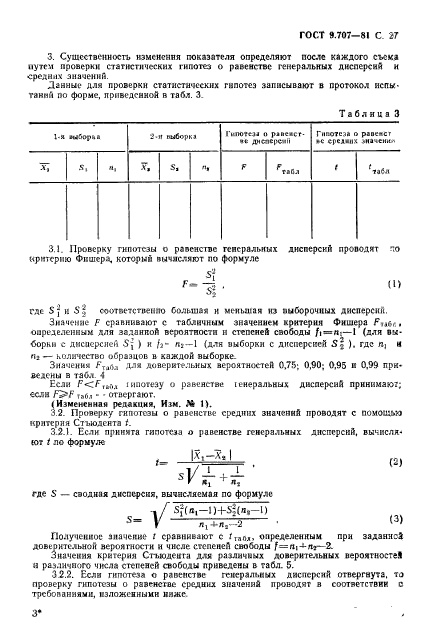

![](../../DataTN/135/13577/27.gif)

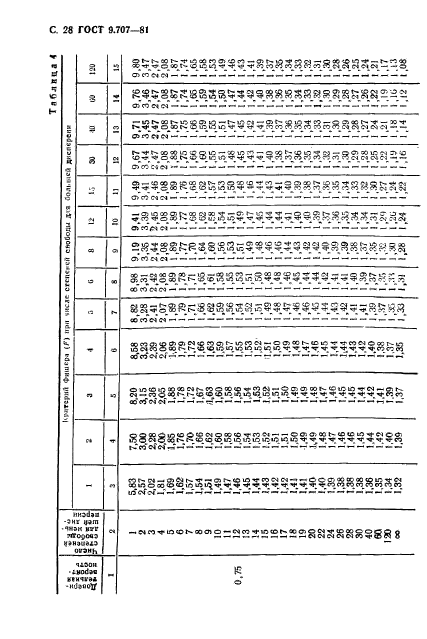

![](../../DataTN/135/13577/28.gif)

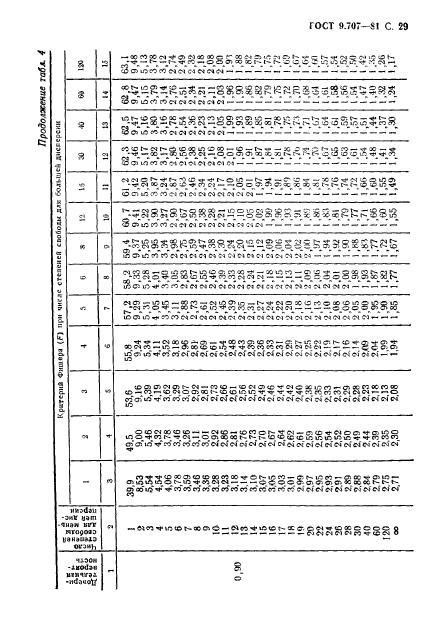

![](../../DataTN/135/13577/29.gif)

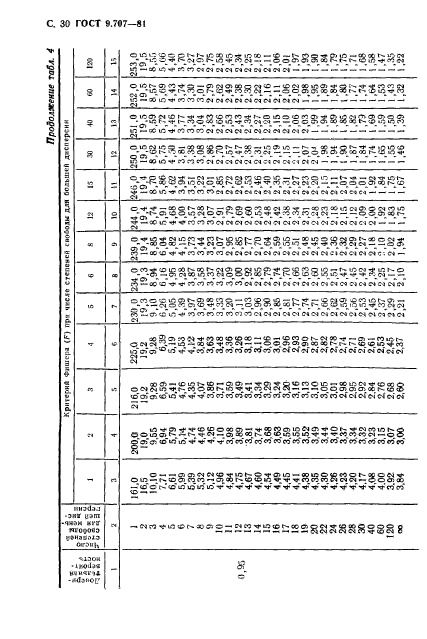

![](../../DataTN/135/13577/30.gif)

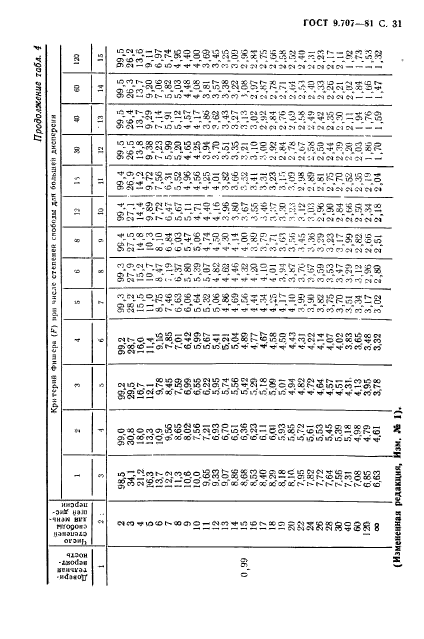

![](../../DataTN/135/13577/31.gif)

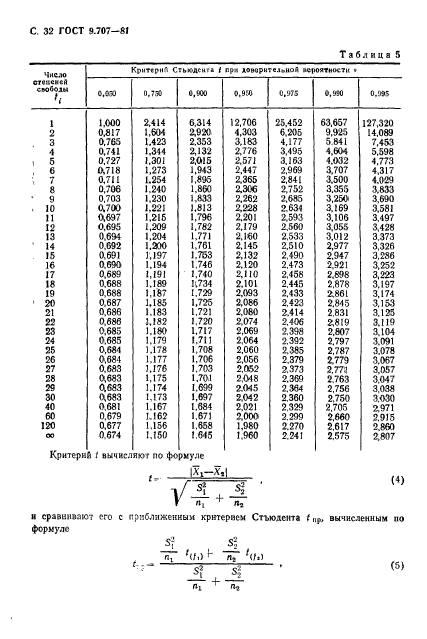

![](../../DataTN/135/13577/32.gif)

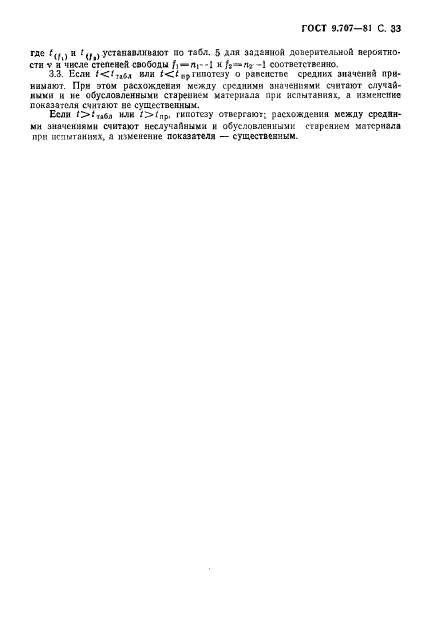

![](../../DataTN/135/13577/33.gif)

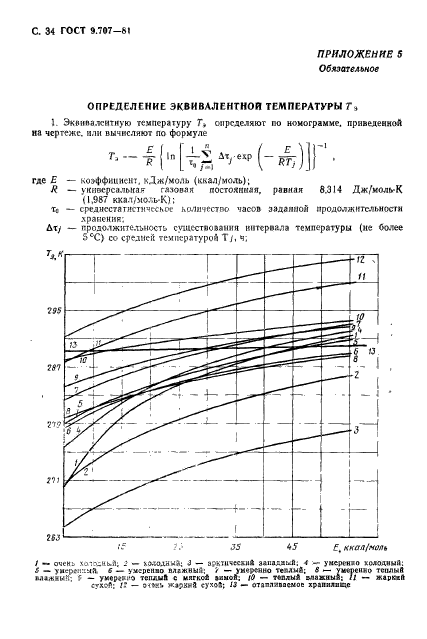

![](../../DataTN/135/13577/34.gif)

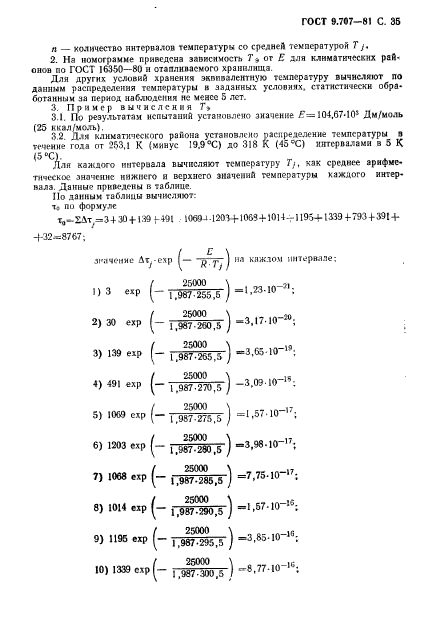

![](../../DataTN/135/13577/35.gif)

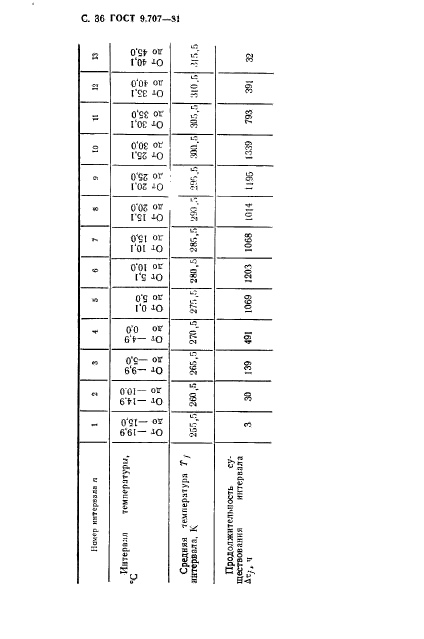

![](../../DataTN/135/13577/36.gif)

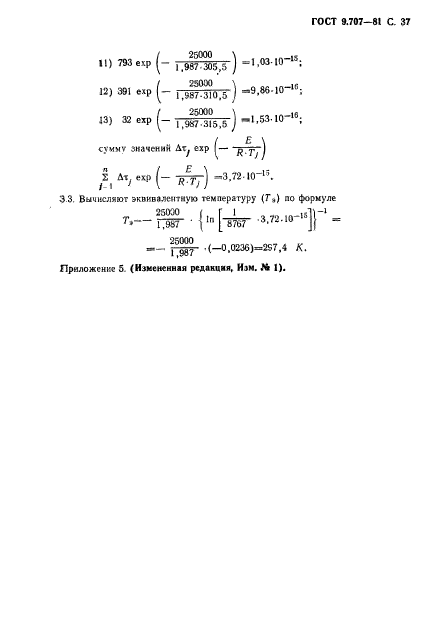

![](../../DataTN/135/13577/37.gif)

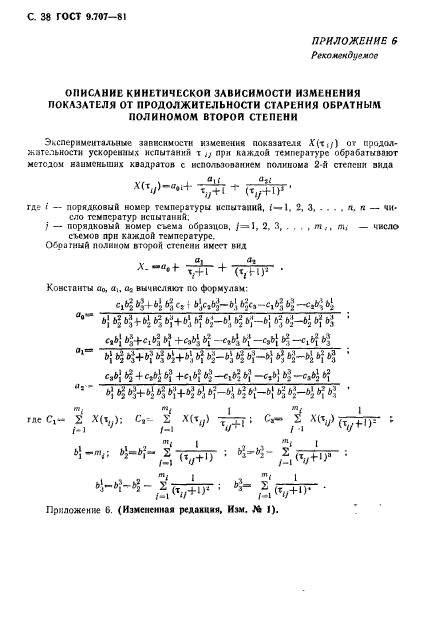

![](../../DataTN/135/13577/38.gif)

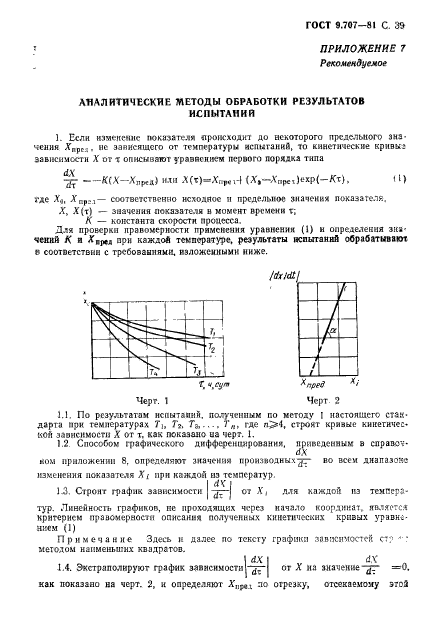

![](../../DataTN/135/13577/39.gif)

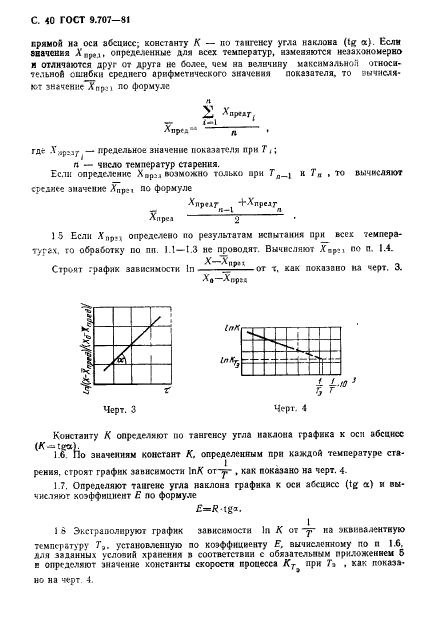

![](../../DataTN/135/13577/40.gif)

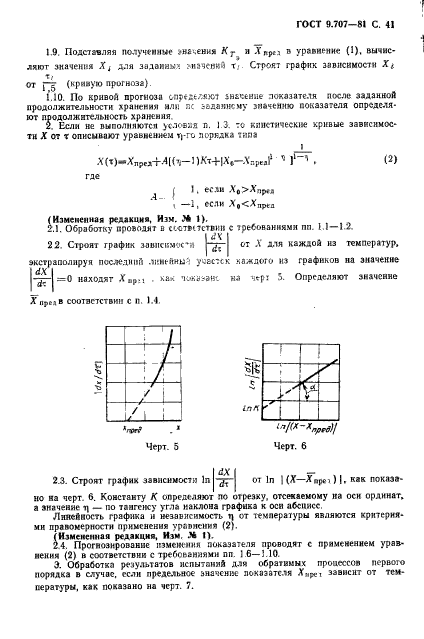

![](../../DataTN/135/13577/41.gif)

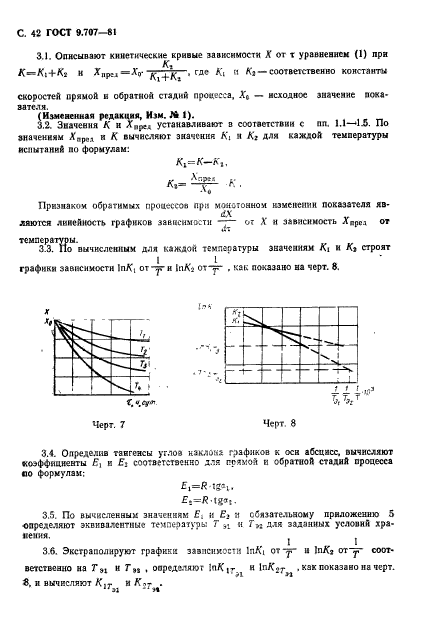

![](../../DataTN/135/13577/42.gif)

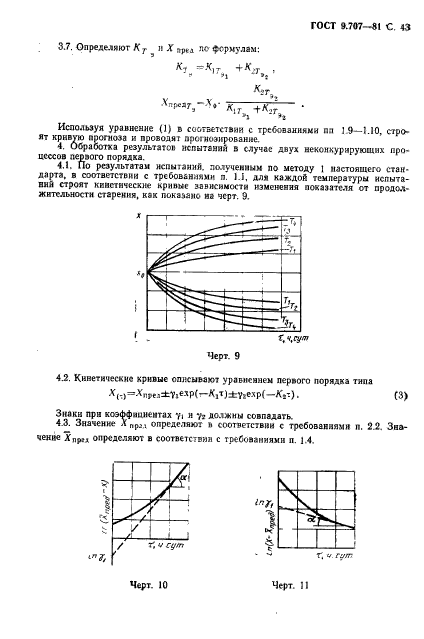

![](../../DataTN/135/13577/43.gif)

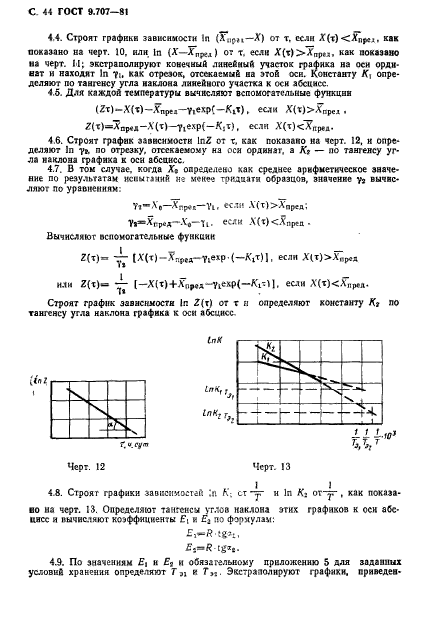

![](../../DataTN/135/13577/44.gif)

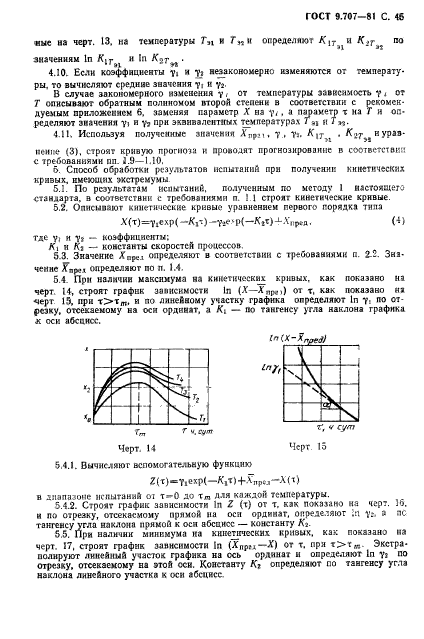

![](../../DataTN/135/13577/45.gif)

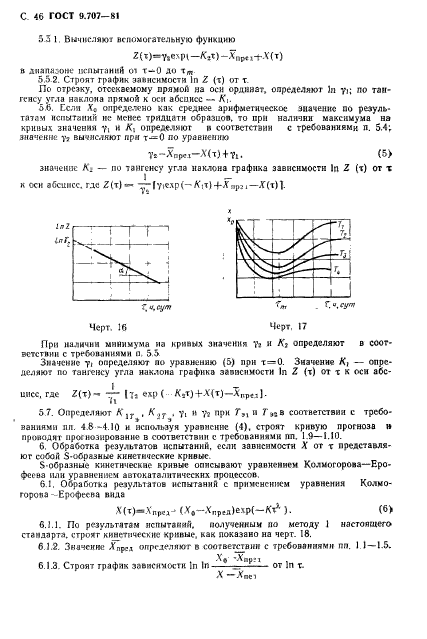

![](../../DataTN/135/13577/46.gif)

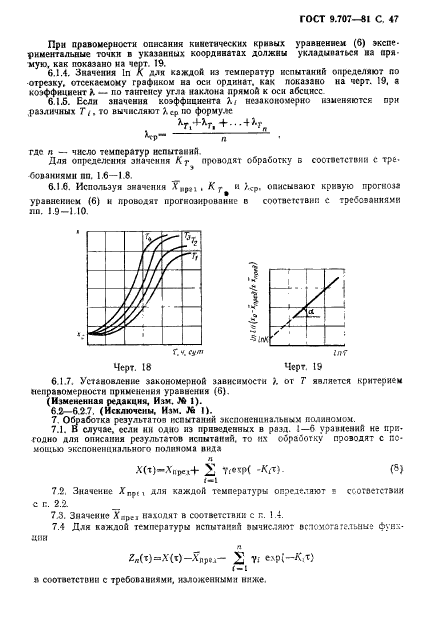

![](../../DataTN/135/13577/47.gif)

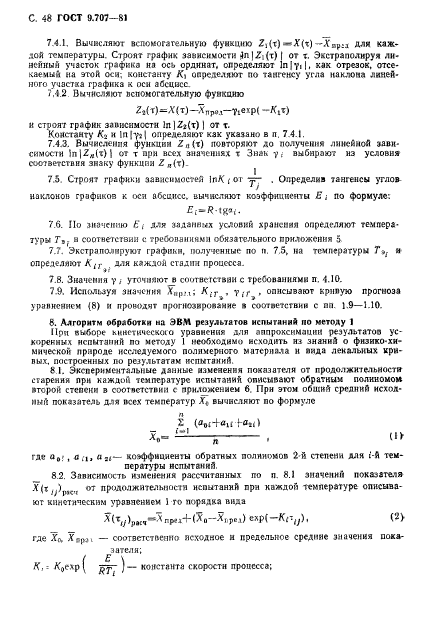

![](../../DataTN/135/13577/48.gif)

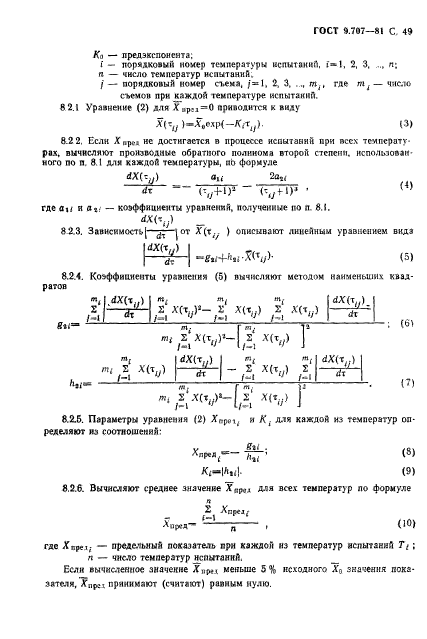

![](../../DataTN/135/13577/49.gif)

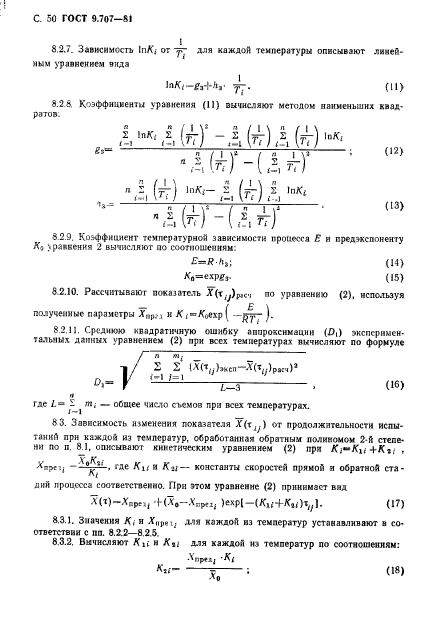

![](../../DataTN/135/13577/50.gif)

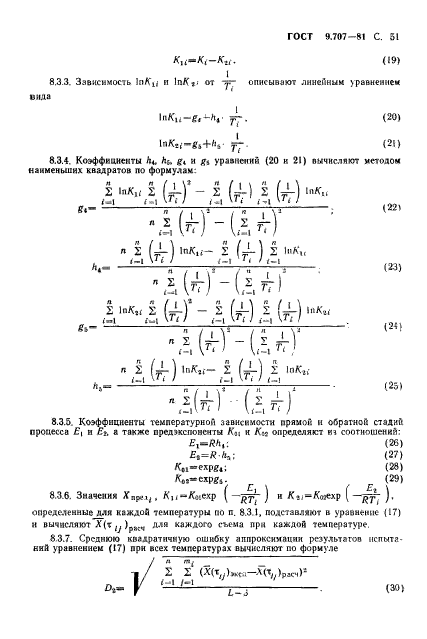

![](../../DataTN/135/13577/51.gif)

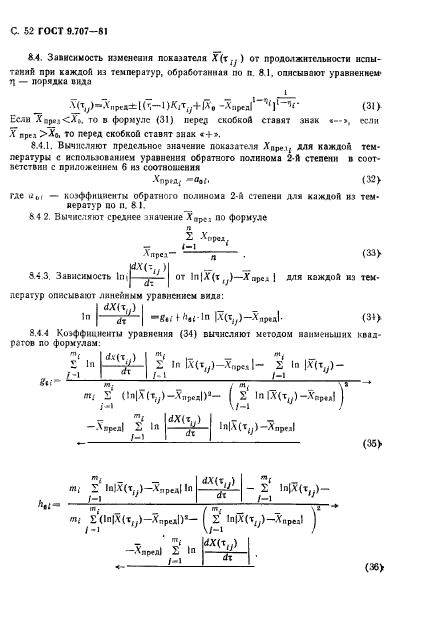

![](../../DataTN/135/13577/52.gif)

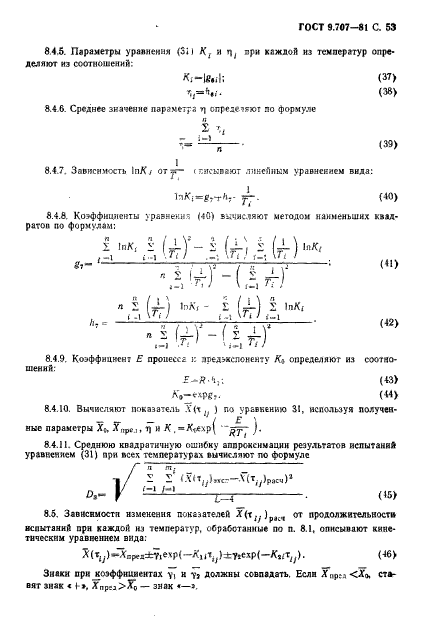

![](../../DataTN/135/13577/53.gif)

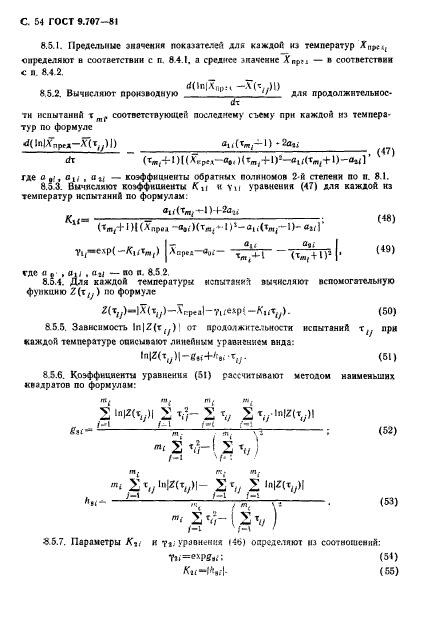

![](../../DataTN/135/13577/54.gif)

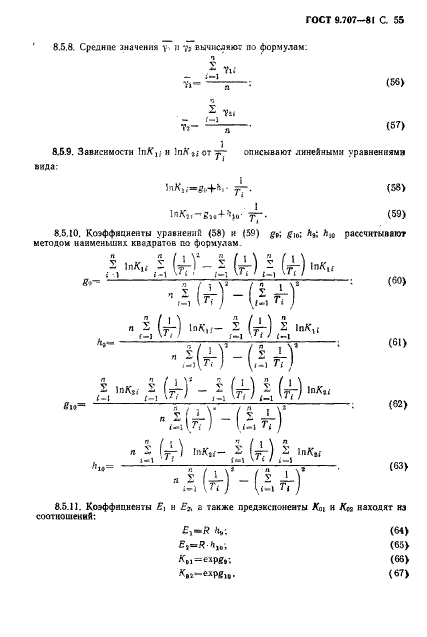

![](../../DataTN/135/13577/55.gif)

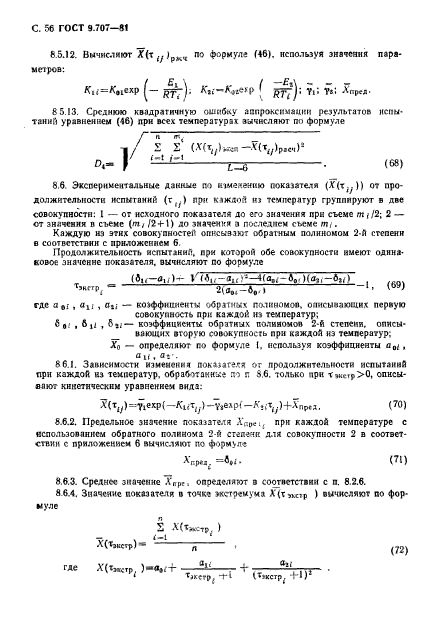

![](../../DataTN/135/13577/56.gif)

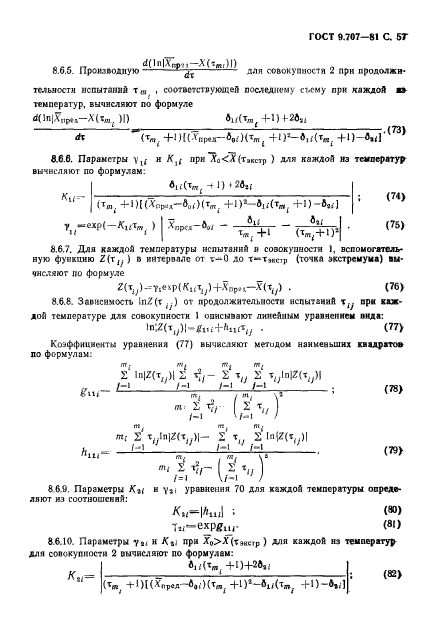

![](../../DataTN/135/13577/57.gif)

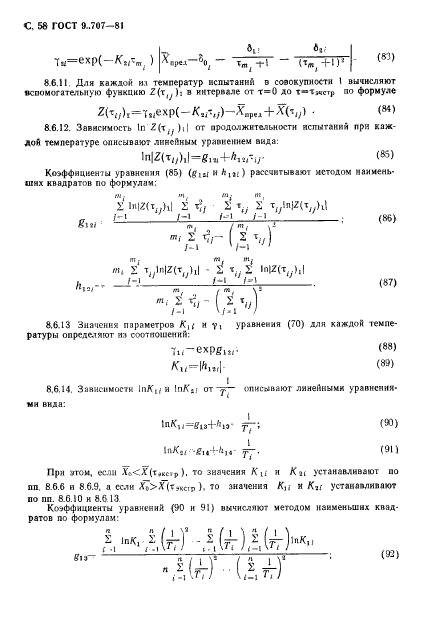

![](../../DataTN/135/13577/58.gif)

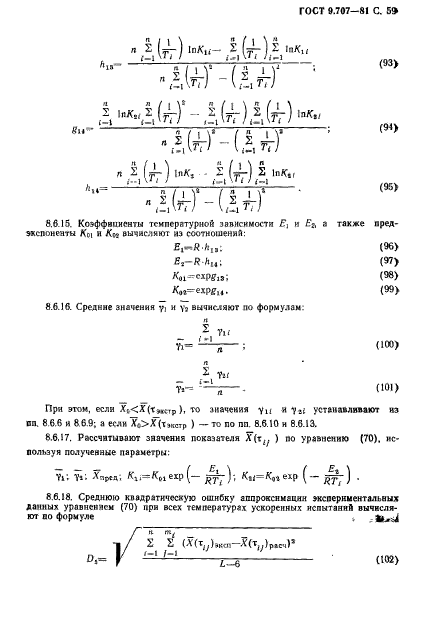

![](../../DataTN/135/13577/59.gif)

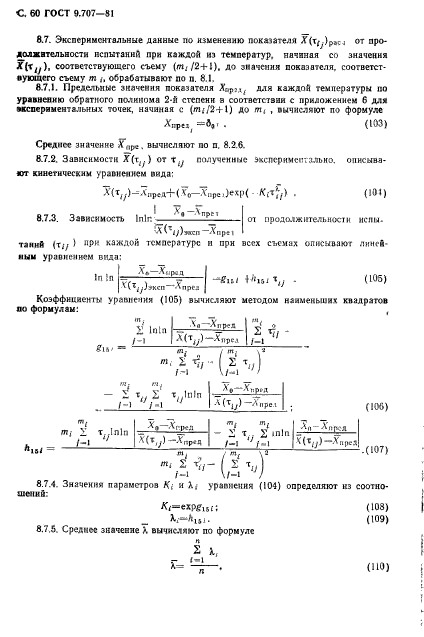

![](../../DataTN/135/13577/60.gif)

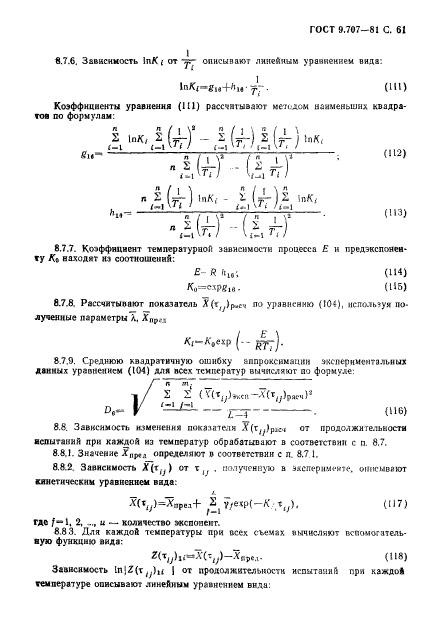

![](../../DataTN/135/13577/61.gif)

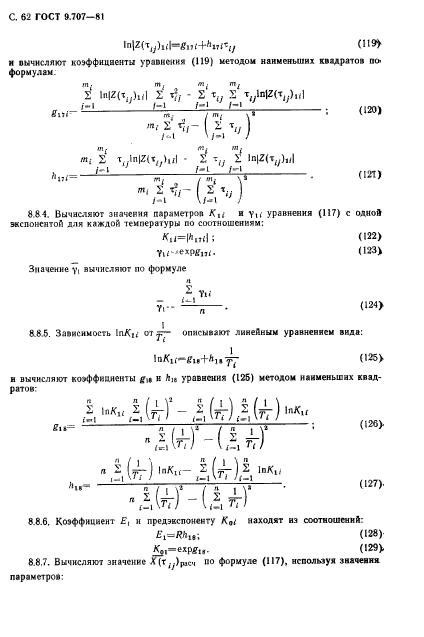

![](../../DataTN/135/13577/62.gif)

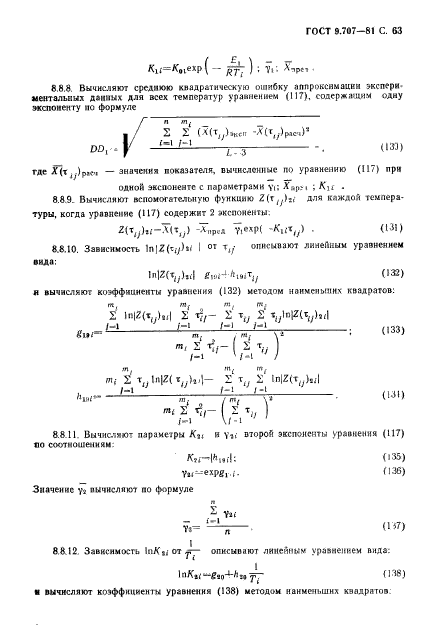

![](../../DataTN/135/13577/63.gif)

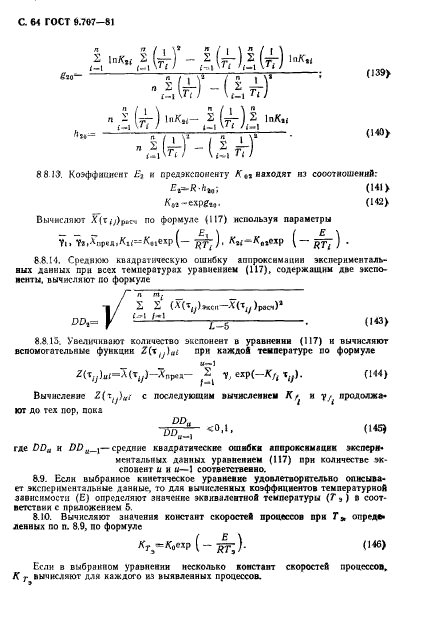

![](../../DataTN/135/13577/64.gif)

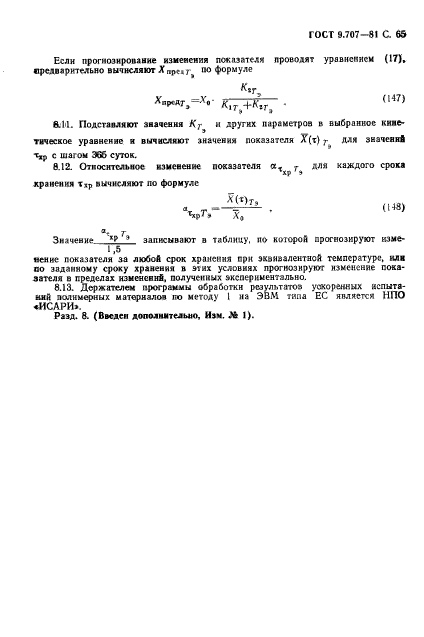

![](../../DataTN/135/13577/65.gif)

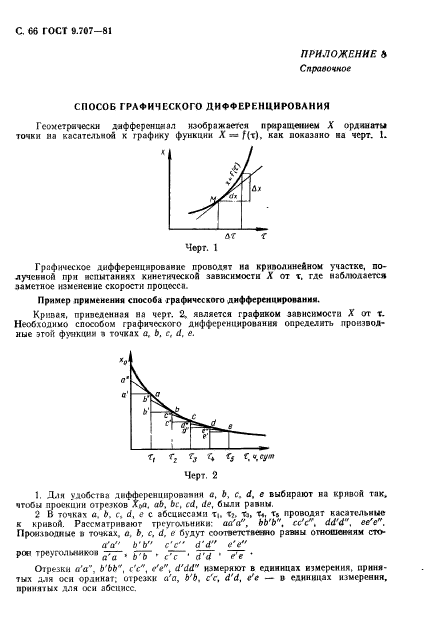

![](../../DataTN/135/13577/66.gif)

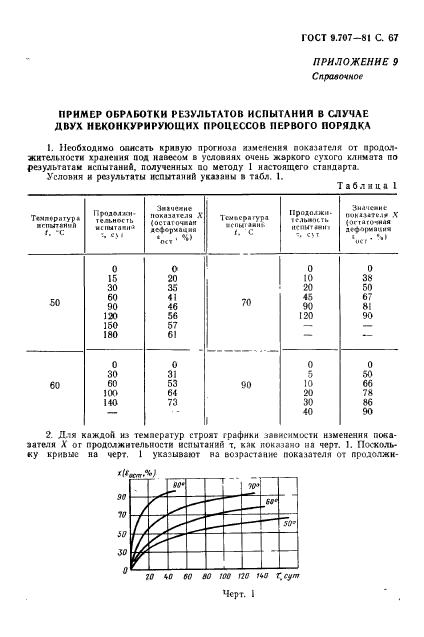

![](../../DataTN/135/13577/67.gif)

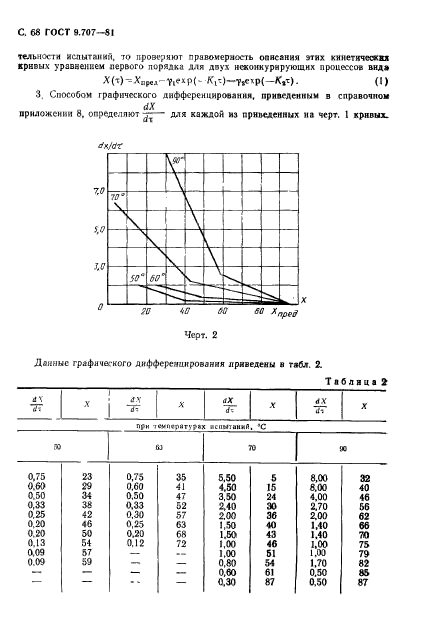

![](../../DataTN/135/13577/68.gif)

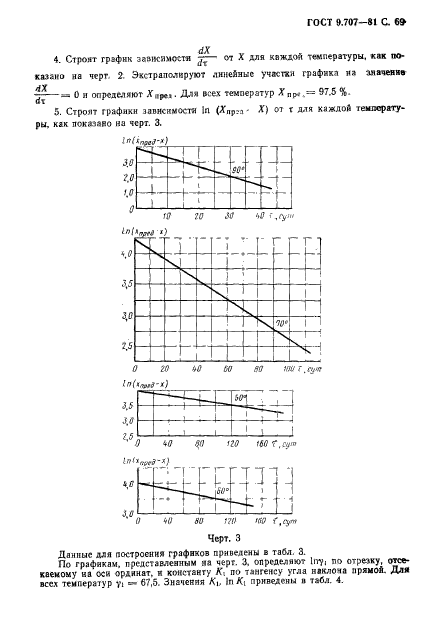

![](../../DataTN/135/13577/69.gif)

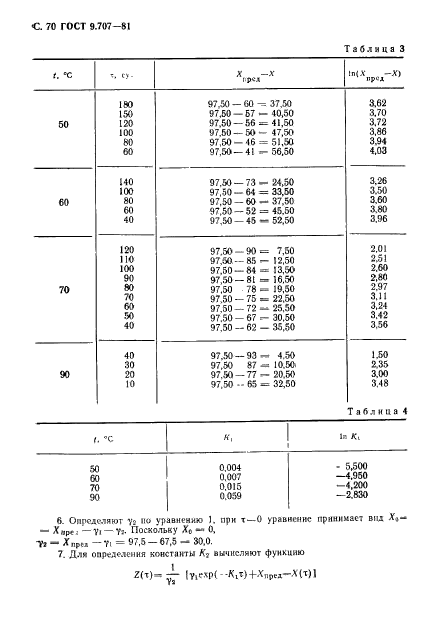

![](../../DataTN/135/13577/70.gif)

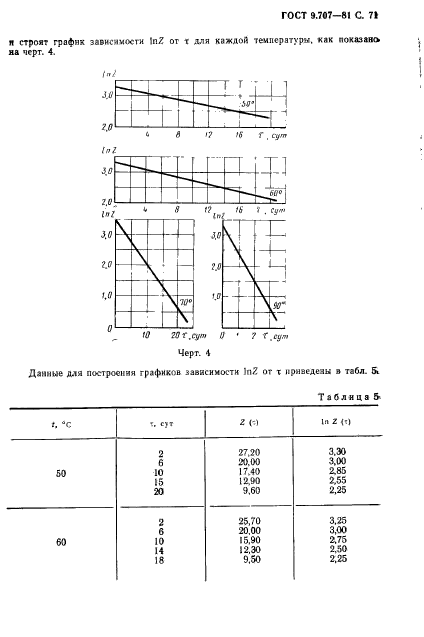

![](../../DataTN/135/13577/71.gif)

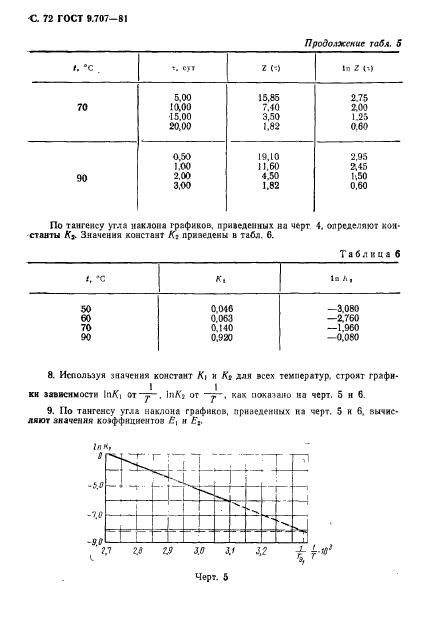

![](../../DataTN/135/13577/72.gif)

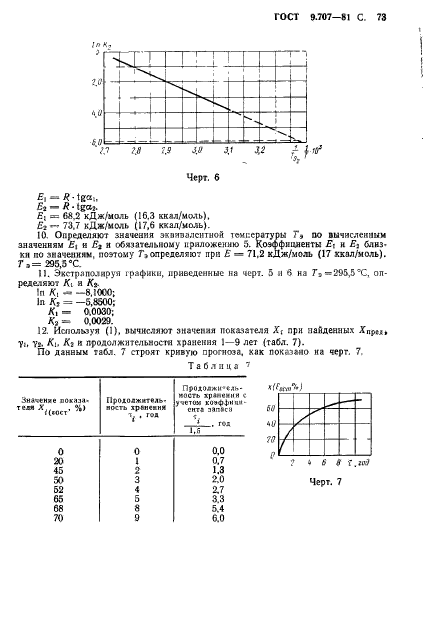

![](../../DataTN/135/13577/73.gif)

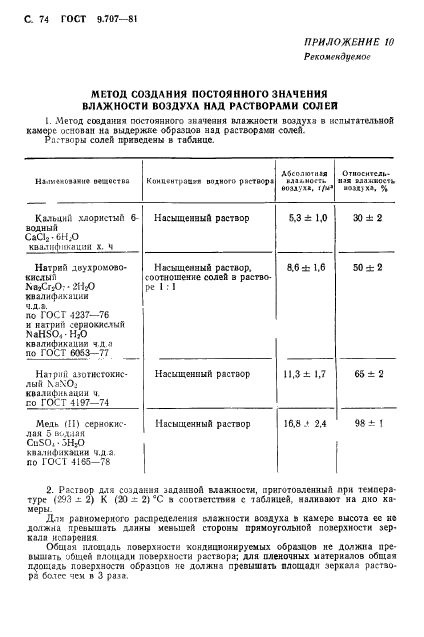

![](../../DataTN/135/13577/74.gif)

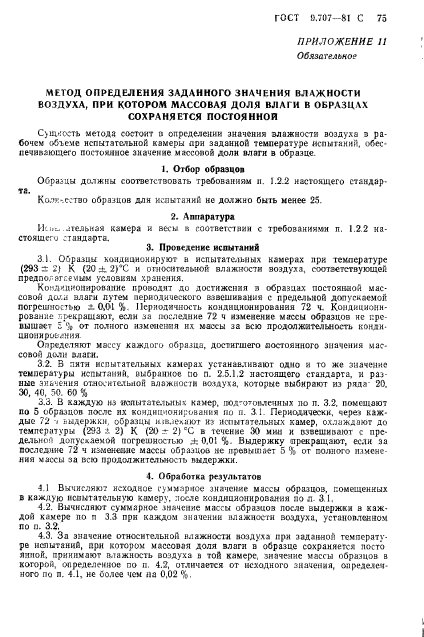

![](../../DataTN/135/13577/75.gif)

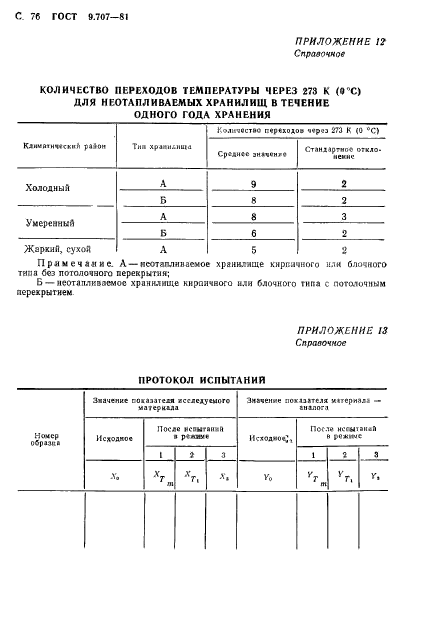

![](../../DataTN/135/13577/76.gif)

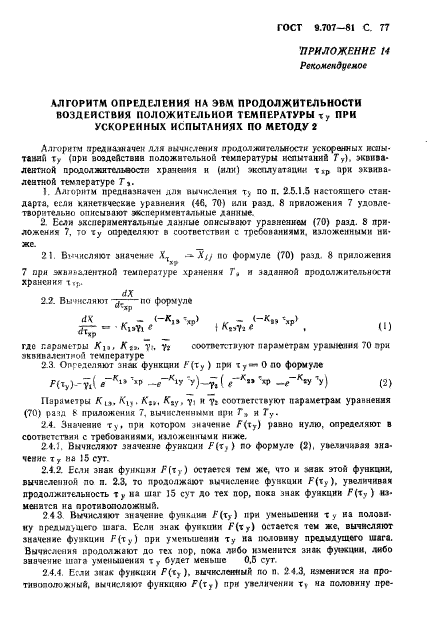

![](../../DataTN/135/13577/77.gif)

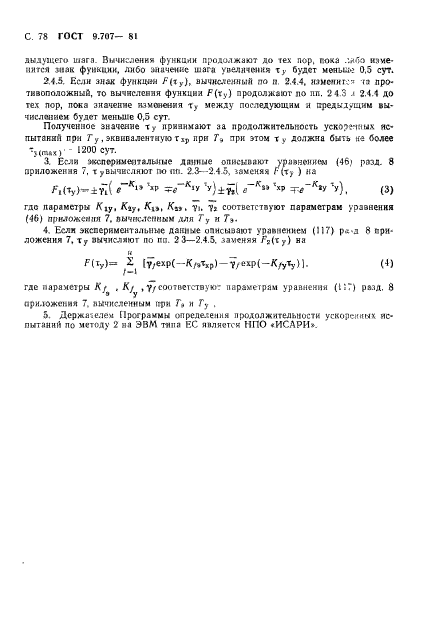

![](../../DataTN/135/13577/78.gif)

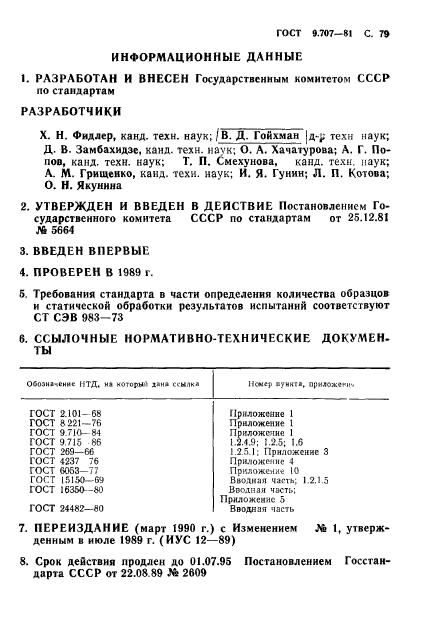

![](../../DataTN/135/13577/79.gif)
![](../../DataTN/135/13577/80.gif)
Другие ГОСТы
ГОСТ 9.058-75 Единая система защиты от коррозии и старения. Материалы полимерные, древесина, ткани, бумаги, картон. Методы испытаний на устойчивость к повреждению термитамиГОСТ 9.718-93 Единая система защиты от коррозии и старения. Материалы полимерные. Метод определения защитной эффективности антиоксидантов
ГОСТ 9.717-91 Единая система защиты от коррозии и старения. Материалы полимерные. Метод определения массовой доли химически и физически связанной воды
ГОСТ 9.719-94 Единая система защиты от коррозии и старения. Материалы полимерные. Методы испытаний на старение при воздействии влажного тепла, водяного и соляного тумана
ГОСТ 9.715-86 Единая система защиты от коррозии и старения. Материалы полимерные. Методы испытаний на стойкость к воздействию температуры
ГОСТ 9.706-81 Единая система защиты от коррозии и старения. Материалы полимерные. Методы испытаний на стойкость к радиационному старению
ГОСТ 9.716-91 Единая система защиты от коррозии и старения. Материалы полимерные. Методы определения изменения содержания пластификатора при старении
ГОСТ 9.901.1-89 Единая система защиты от коррозии и старения. Металлы и сплавы. Общие требования к методам испытаний на коррозионное растрескивание
ГОСТ 9.901.4-89 Единая система защиты от коррозии и старения. Металлы и сплавы. Испытания на коррозионное растрескивание образцов при одноосном растяжении
ГОСТ 9.901.2-89 Единая система защиты от коррозии и старения. Металлы и сплавы. Испытания на коррозионное растрескивание образцов в виде изогнутого бруса
ГОСТ Р 9.518-2006 Единая система защиты от коррозии и старения. Межоперационная противокоррозионная защита. Общие требования
ГОСТ 9.028-74 Единая система защиты от коррозии и старения. Межоперационная противокоррозионная защита заготовок, деталей и сборочных единиц металлических изделий. Общие требования
ГОСТ 9.504-85 Единая система защиты от коррозии и старения. Материалы упаковочные на бумажной основе. Метод испытания защитной способности
ГОСТ 9.902-81 Единая система защиты от коррозии и старения. Материалы полимерные. Методы ускоренных испытаний на коррозионную агрессивность
Дополнительная информация
Английское название | |
Введен в действие | 01.01.1983 |
Дата издания | 01.03.1990 |
