ГОСТ 2.404-75

Единая система конструкторской документации. Правила выполнения чертежей зубчатых реек

действующий Настоящий стандарт устанавливает правила выполнения чертежей механически обработанных реек, сопрягаемых с эвольвентными цилиндрическими зубчатыми колесами, в части указания параметров зубчатого венца

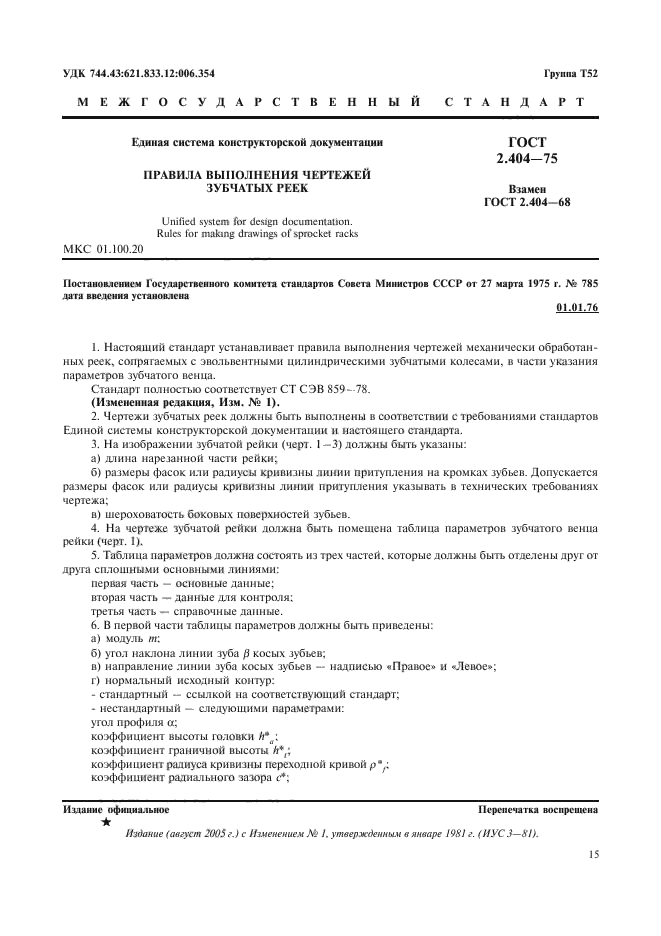

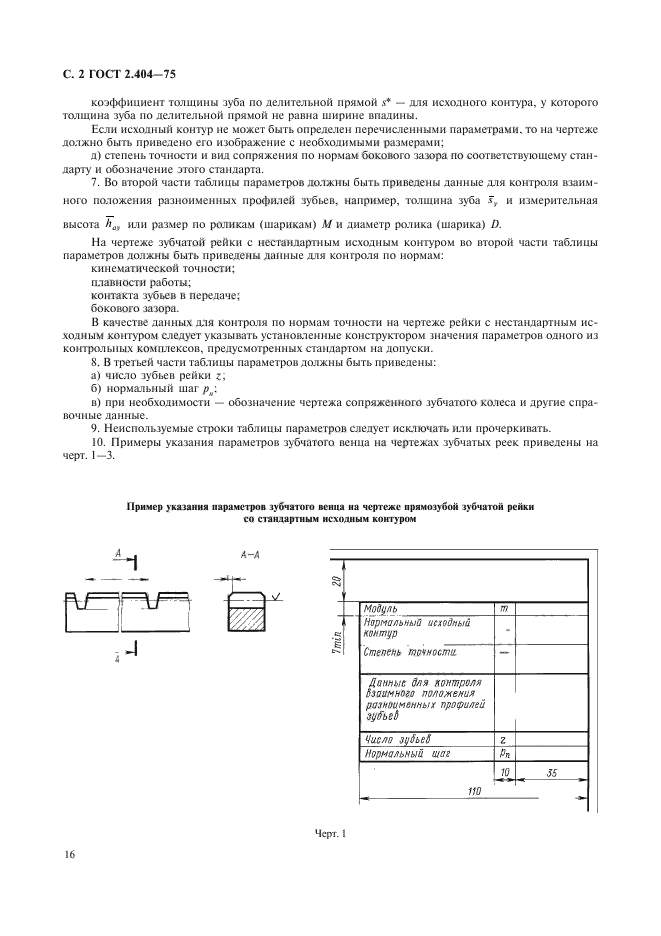

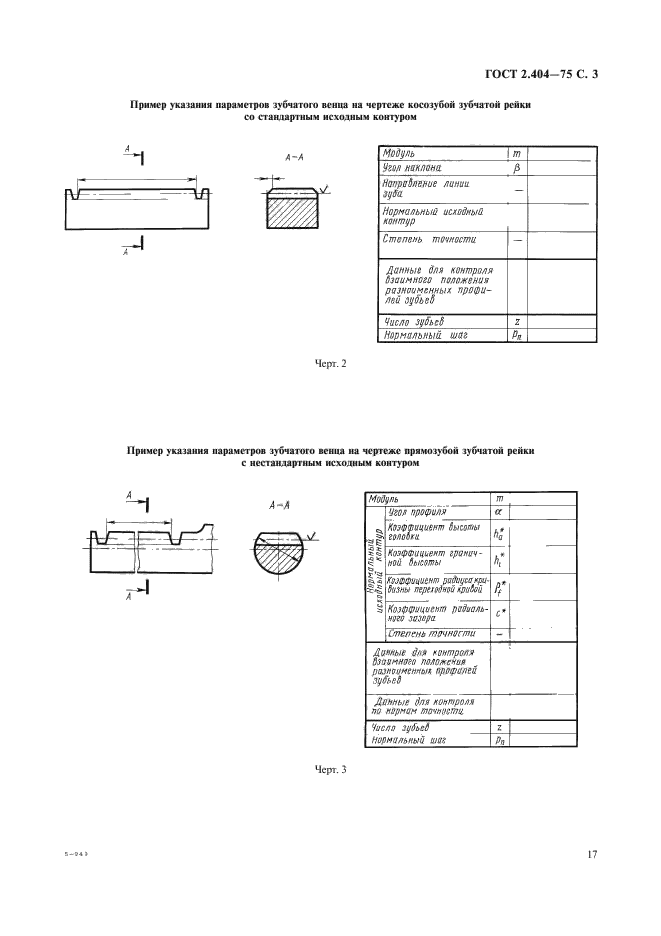

Текст ГОСТ 2.404-75

 С поправками и изменениями:
Изменение №1 к ГОСТ 2.404-75 от 01.01.1981 (текст интегрирован в текст или описание стандарта)

Другие ГОСТы

ГОСТ 2.421-75 Единая система конструкторской документации. Правила выполнения рабочих чертежей звездочек для пластинчатых цепей
ГОСТ 2.426-74 Единая система конструкторской документации. Правила выполнения рабочих чертежей звездочек для разборных цепей
ГОСТ 2.408-68 Единая система конструкторской документации. Правила выполнения рабочих чертежей звездочек приводных роликовых и втулочных цепей
ГОСТ 2.422-70 Единая система конструкторской документации. Правила выполнения рабочих чертежей, цилиндрических зубчатых колес, передач Новикова с двумя линиями зацепления
ГОСТ 2.058-2016 Единая система конструкторской документации. Правила выполнения реквизитной части электронных конструкторских документов
ГОСТ 2.428-84 Единая система конструкторской документации. Правила выполнения темплетов
ГОСТ 2.414-75 Единая система конструкторской документации. Правила выполнения чертежей жгутов, кабелей и проводов
ГОСТ 2.411-72 Единая система конструкторской документации. Правила выполнения чертежей труб, трубопроводов и трубопроводных систем
ГОСТ 2.401-68 Единая система конструкторской документации. Правила выполнения чертежей пружин
ГОСТ 2.410-68 Единая система конструкторской документации. Правила выполнения чертежей металлических конструкций
ГОСТ 2.405-75 Единая система конструкторской документации. Правила выполнения чертежей конических зубчатых колес
ГОСТ 2.415-68 Единая система конструкторской документации. Правила выполнения чертежей изделий с электрическими обмотками
ГОСТ 2.431-2002 Единая система конструкторской документации. Правила выполнения чертежей изделий из стекла
ГОСТ 2.412-81 Единая система конструкторской документации. Правила выполнения чертежей и схем оптических изделий

Дополнительная информация

Английское название
Введен в действие	01.01.1976
Взамен	ГОСТ 2.404-68
Дата издания	01.08.2005
