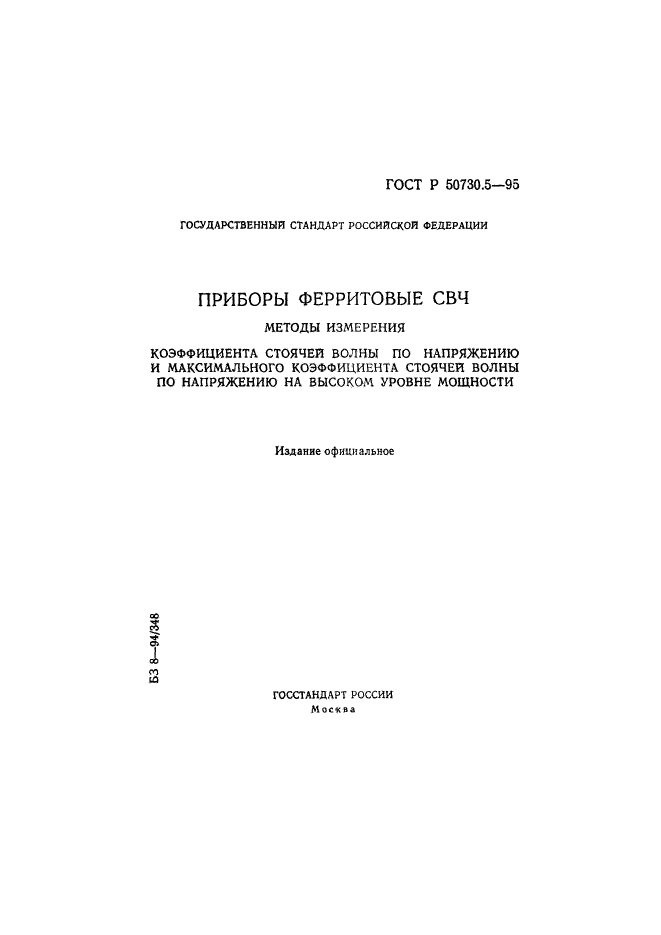

ГОСТ Р 50730.5-95

Приборы ферритовые СВЧ. Методы измерения коэффициента стоячей волны по напряжению и максимального коэффициента стоячей волны по напряжению на высоком уровне мощности

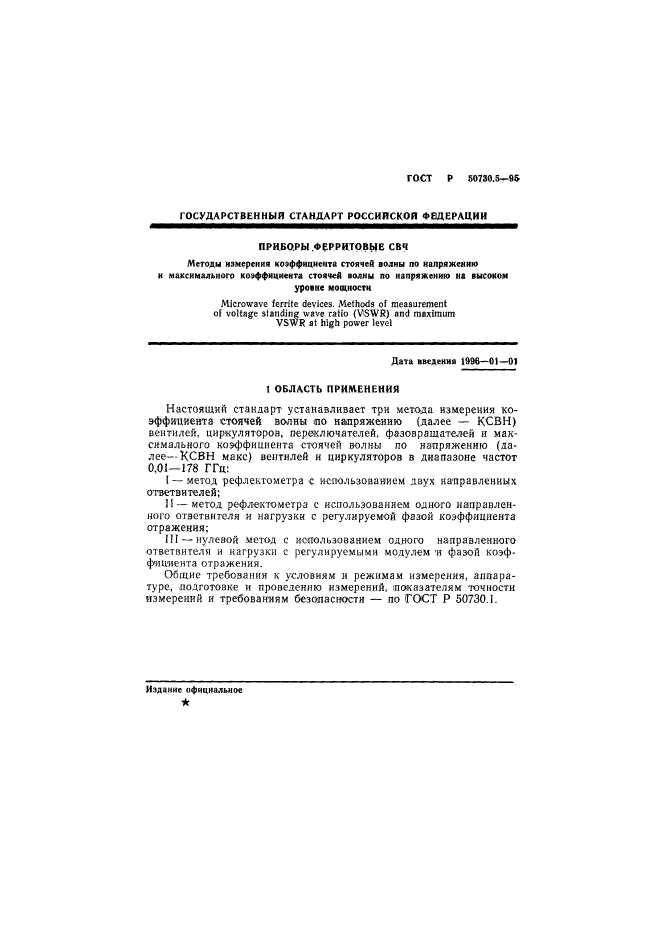

действующий Настоящий стандарт устанавливает три метода измерения коэффициента стоячей волны по напряжению вентилей, циркуляторов, переключателей, фазовращателей и максимального коэффициента стоячей волны по напряжению вентилей и циркуляторов в диапазоне частот 0,01 - 178 ГГц: I - метод рефлектометра с использованием двух направленных ответвителей; II - метод рефлектометра с использованием одного направленного ответвителя и нагрузки с регулируемой фазой коэффициента отражения; III - нулевой метод с использованием одного направленного ответвителя и нагрузки с регулируемыми модулем и фазой коэффициента отражения

Текст ГОСТ Р 50730.5-95
