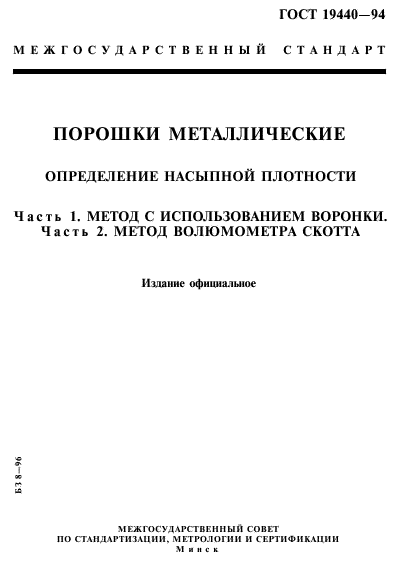

ГОСТ 19440-94

Порошки металлические. Определение насыпной плотности. Часть 1. Метод с использованием воронки. Часть 2. Метод волюмометра Скотта

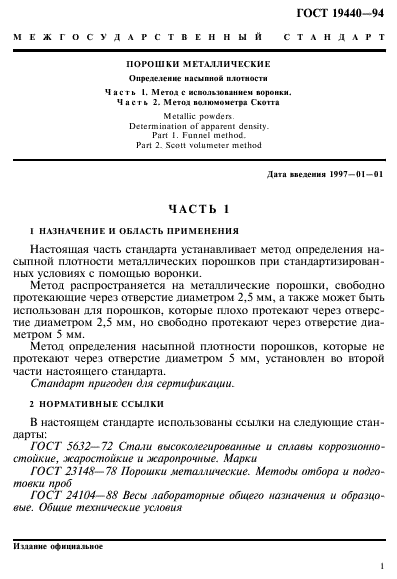

действующий Настоящая часть стандарта устанавливает метод определения насыпной плотности металлических порошков при стандартизованных условиях с помощью воронки. Метод распространяется на металлические порошки, свободно протекающие через отверстие диаметром 2,5 мм, а также может быть использован для порошков, которые плохо протекают через отверстие диаметром 2,5 мм, но свободно протекают через отверстие диаметром 5 мм. Метод определения насыпной плотности порошков, которые не протекают через отверстие диаметром 5 мм, установлен во второй части настоящего стандарта

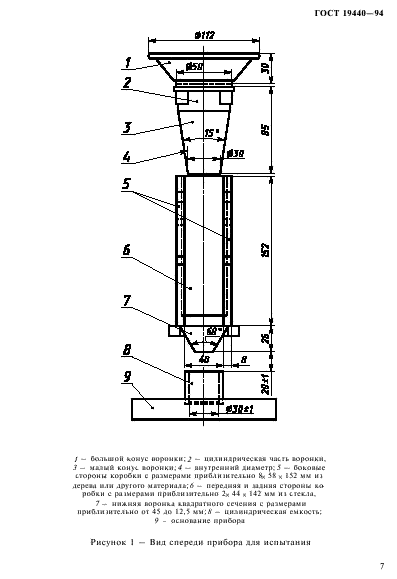

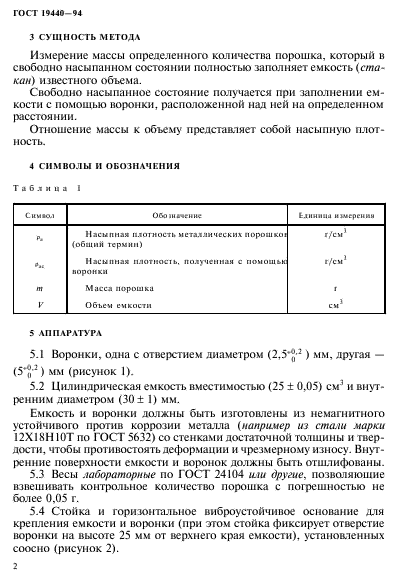

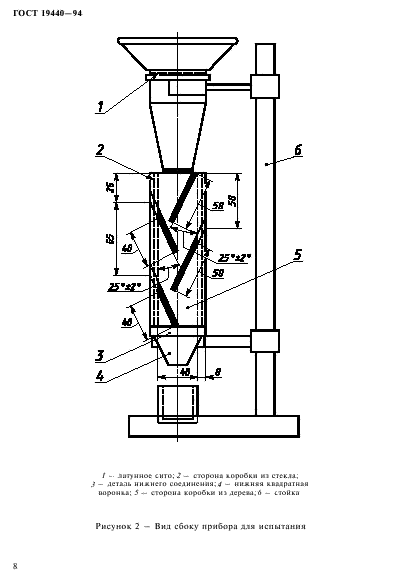

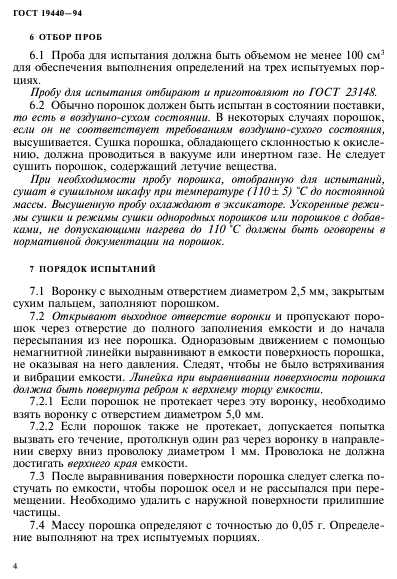

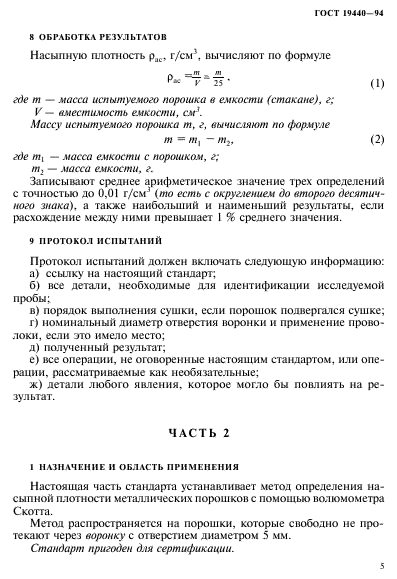

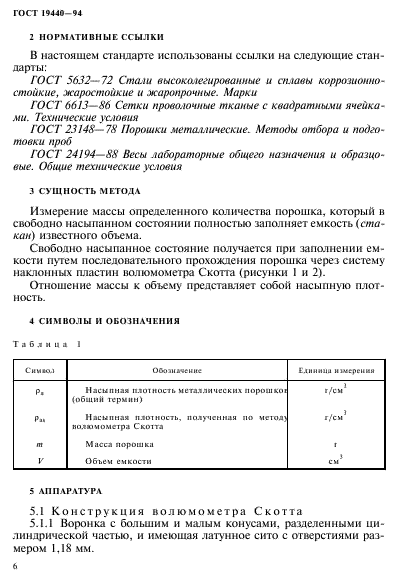

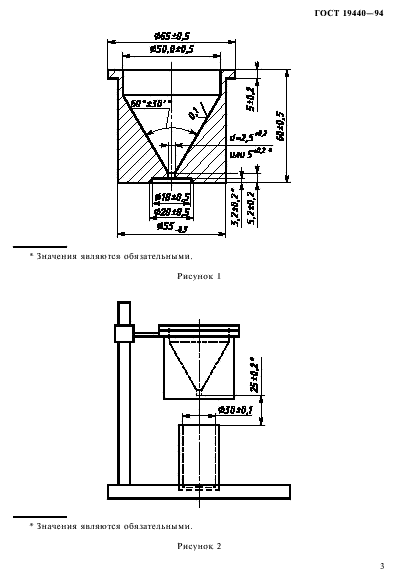

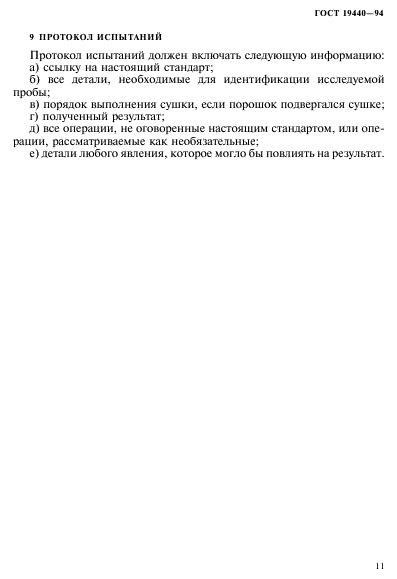

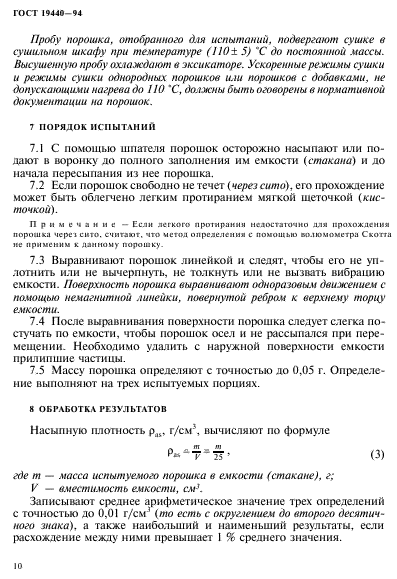

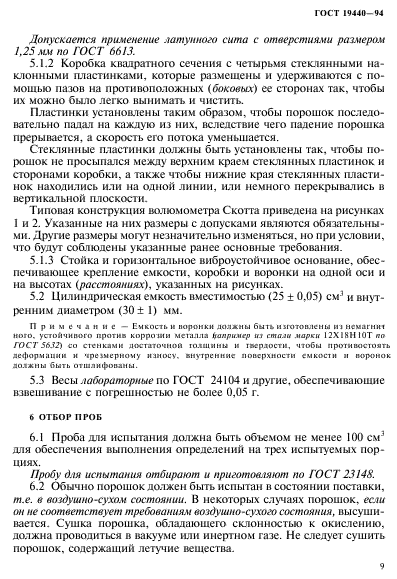

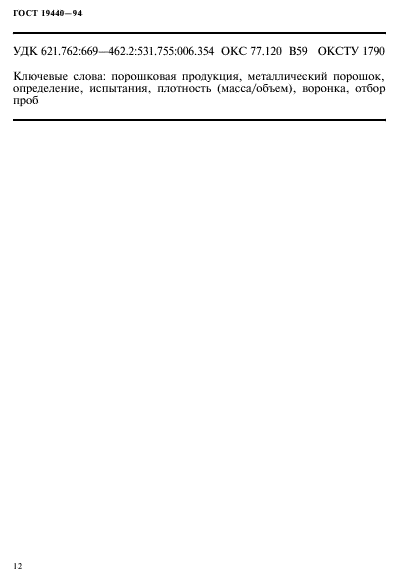

Текст ГОСТ 19440-94



Другие ГОСТы

ГОСТ 18318-73 Порошки металлические. Метод ситового анализа
ГОСТ 18317-94 Порошки металлические. Методы определения воды
ГОСТ 27417-87 Порошки металлические. Методы определения кислорода
ГОСТ 23148-78 Порошки металлические. Методы отбора и подготовки проб
ГОСТ 22662-77 Порошки металлические. Методы седиментационного анализа
ГОСТ 23402-78 Порошки металлические. Микроскопический метод определения размеров частиц
ГОСТ 19440-74 Порошки металлические. Определение насыпной плотности
ГОСТ 34634-2020 Порошки огнетушащие специального назначения. Общие технические требования. Методы испытаний
ГОСТ 20899-98 Порошки металлические. Определение текучести с помощью калиброванной воронки (прибора Холла)
ГОСТ 30550-98 Порошки металлические. Определение содержания нерастворимых в кислотах веществ в порошках железа, меди, олова и бронзы
ГОСТ 18897-98 Порошки металлические. Определение содержания кислорода методами восстановления. Потери массы при восстановлении водородом (водородные потери)
ГОСТ 18318-94 Порошки металлические. Определение размера частиц сухим просеиванием
ГОСТ 25279-93 Порошки металлические. Определение плотности после утряски
ГОСТ 27417-98 Порошки металлические. Определение общего содержания кислорода методом восстановительной экстракции

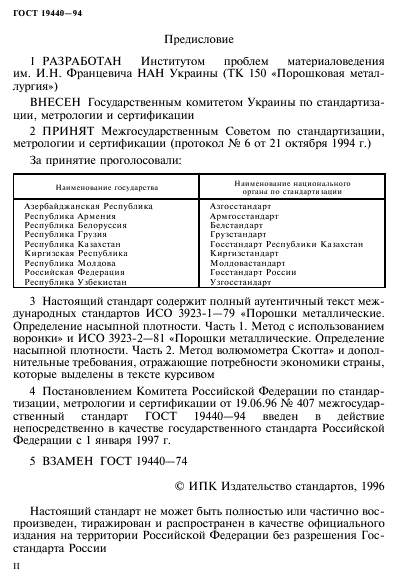

Дополнительная информация

Английское название
Введен в действие	01.01.1997
Взамен	ГОСТ 19440-74
Дата издания	09.12.1996
