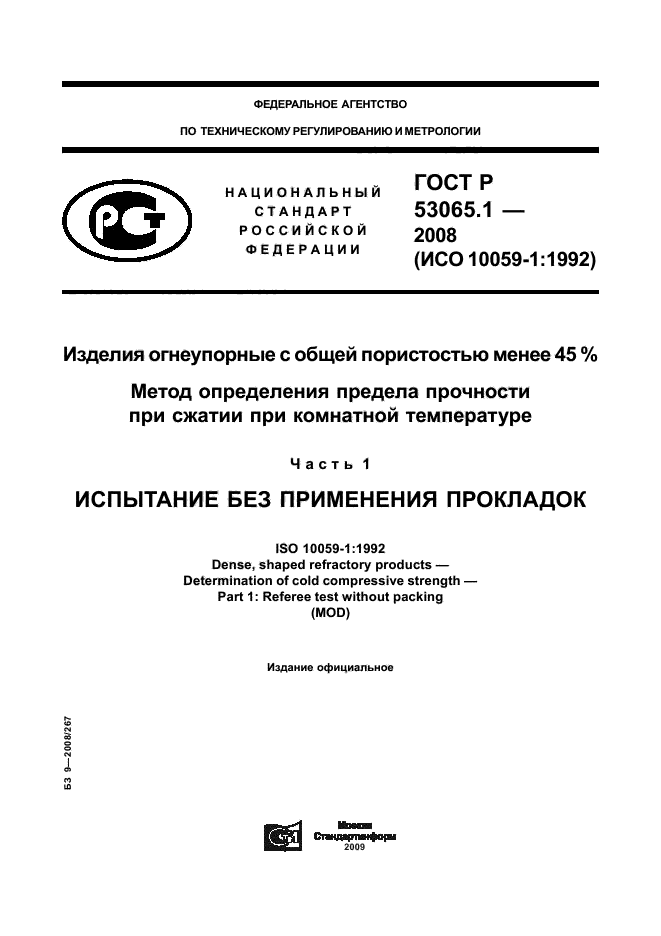

ГОСТ Р 53065.1-2008

Изделия огнеупорные с общей пористостью менее 45 %. Метод определения предела прочности при сжатии при комнатной температуре. Часть 1. Испытание без применения прокладок

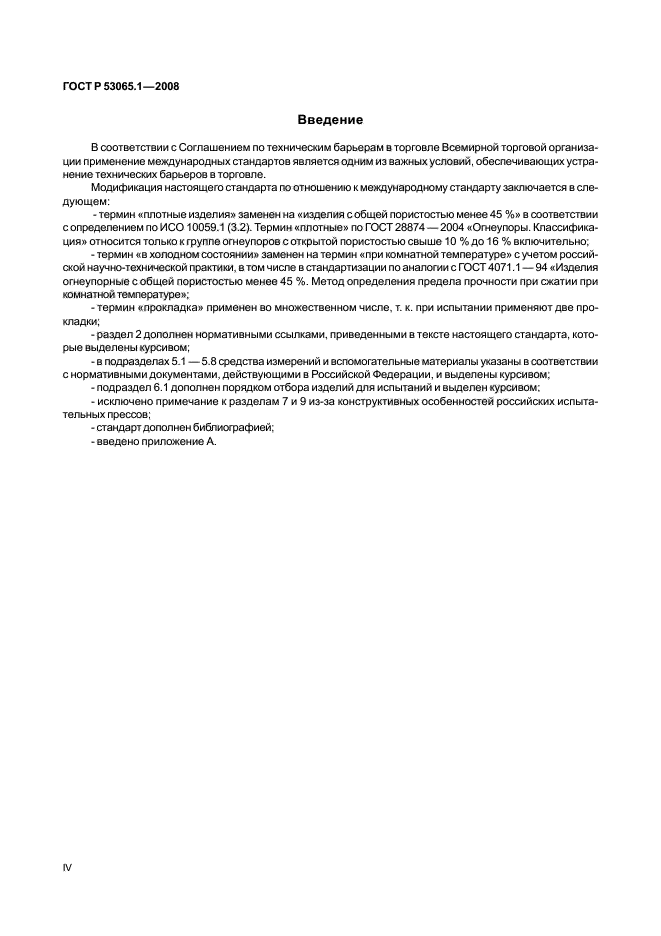

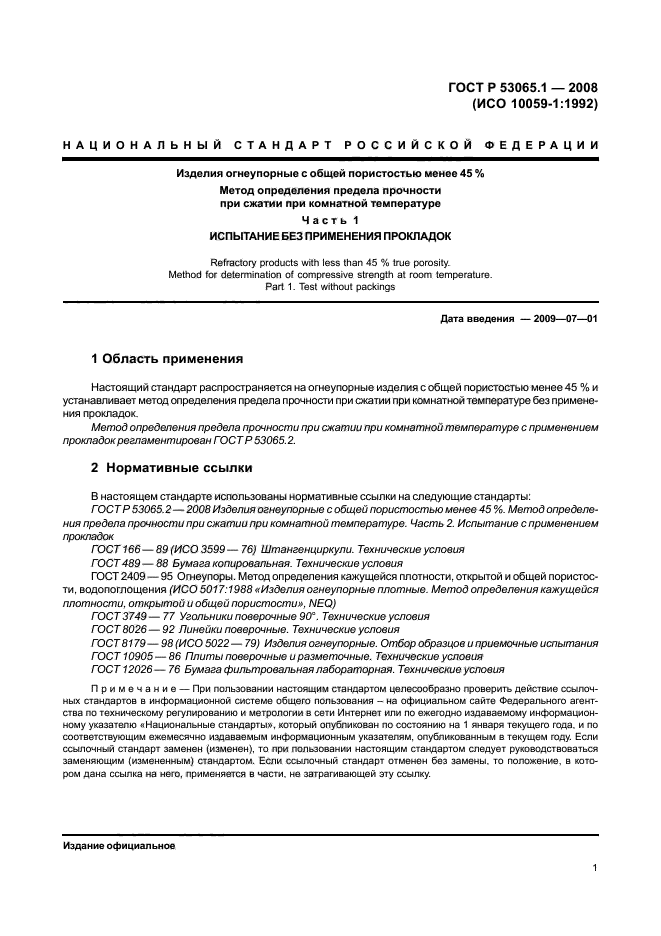

действующий Настоящий стандарт распространяется на огнеупорные изделия общей пористостью менее 45 % и устанавливает метод определения предела прочности при сжатии при комнатной температуре без применения прокладок. Метод определения предела прочности при сжатии при комнатной температуре с применением прокладок регламентирован ГОСТ Р 53065.2

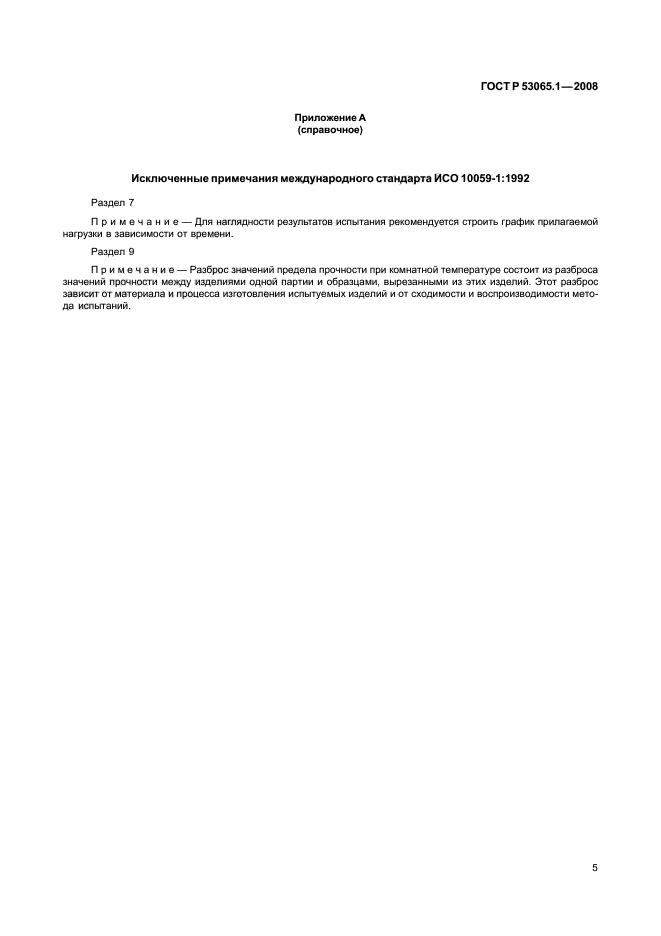

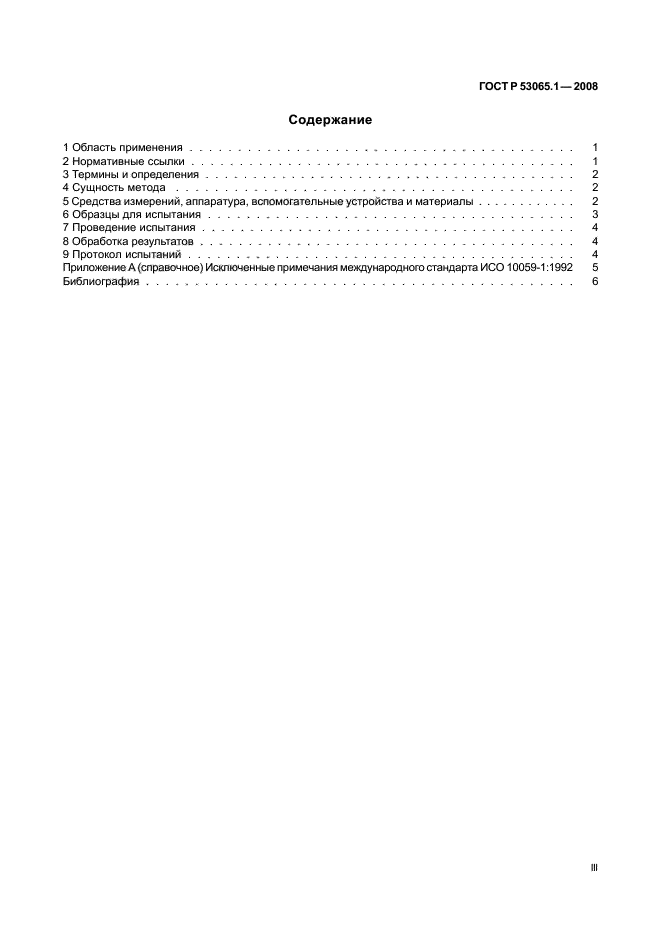

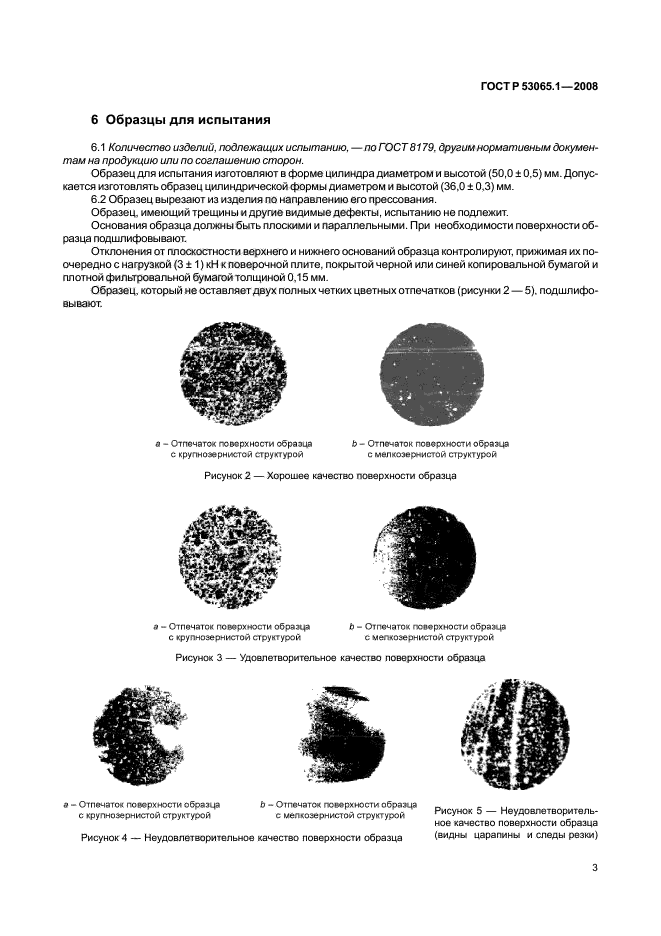

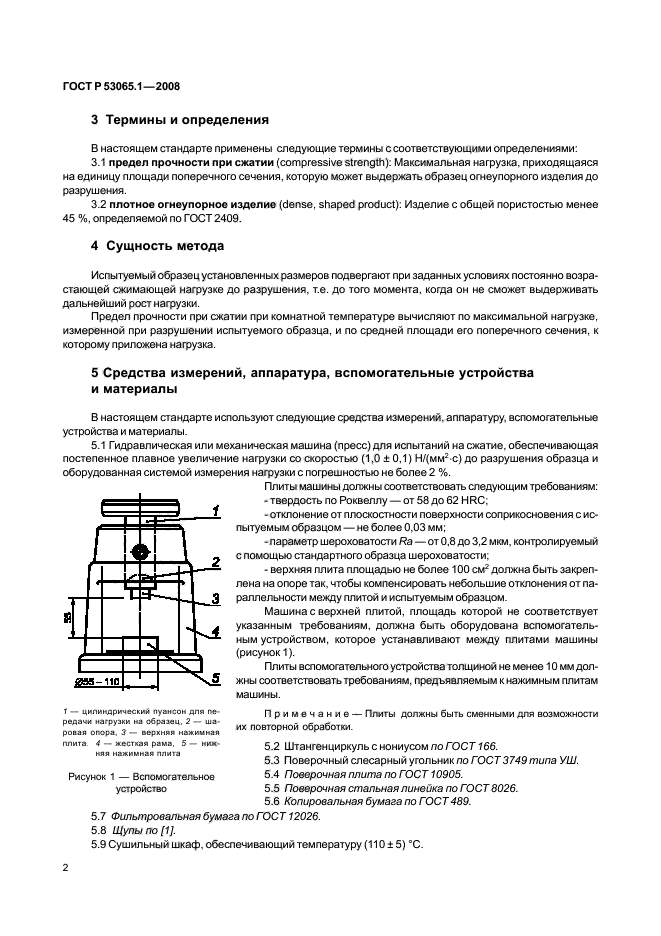

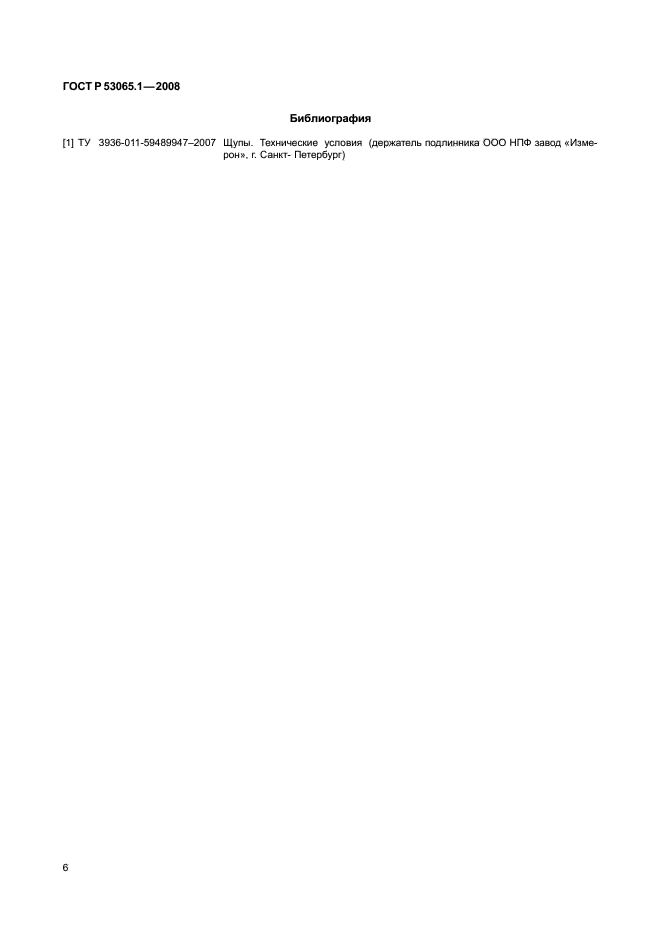

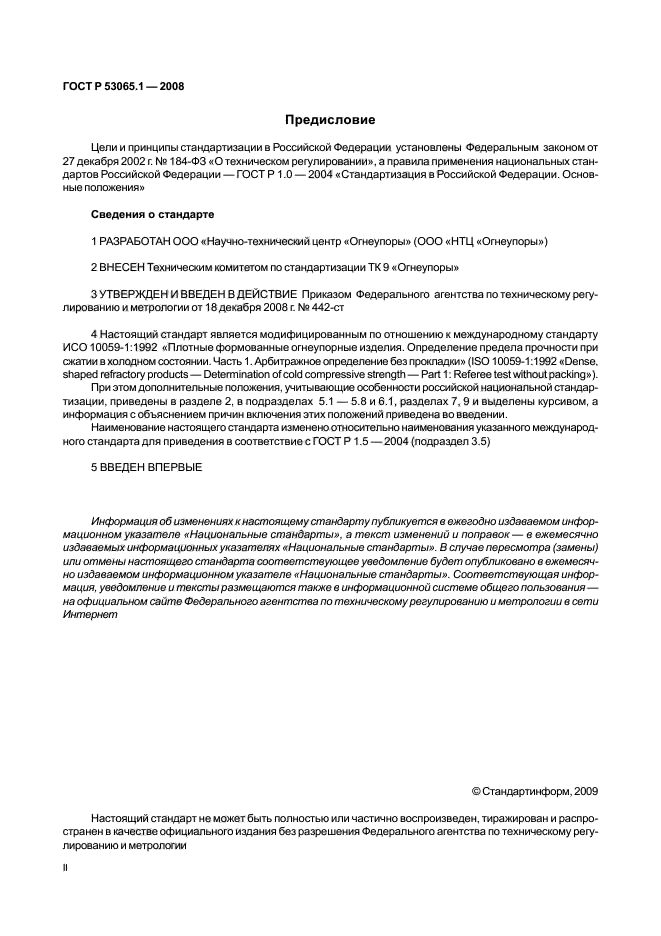

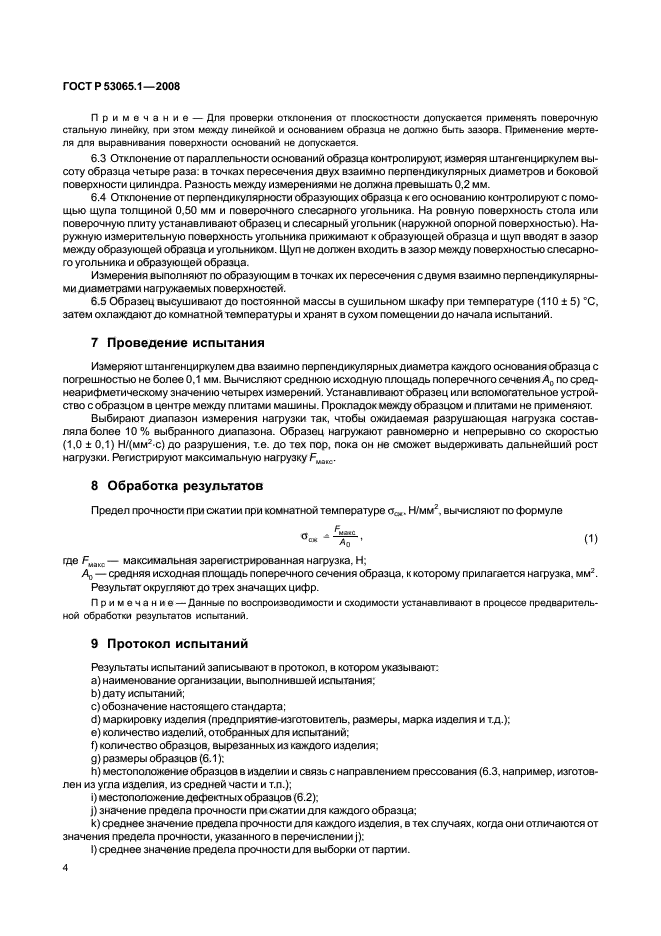

Текст ГОСТ Р 53065.1-2008



Другие ГОСТы

ГОСТ 4689-74 Изделия огнеупорные периклазовые. Технические условия
ГОСТ ISO 5017-2014 Изделия огнеупорные плотные. Определение кажущейся плотности, открытой и общей пористости
ГОСТ ISO 2478-2013 Изделия огнеупорные плотные. Определение остаточных изменений размеров при нагреве
ГОСТ Р 51262.1-99 Изделия огнеупорные прямоугольные общего назначения. Форма и размеры
ГОСТ Р 51262.3-99 Изделия огнеупорные пятовые общего назначения. Форма и размеры
ГОСТ Р 54528-2011 Изделия огнеупорные с общей пористостью менее 45 %. Метод определения остаточных изменений размеров при нагреве
ГОСТ 4071.1-2021 Изделия огнеупорные с общей пористостью менее 45 %. Метод определения предела прочности при сжатии при комнатной температуре
ГОСТ 4071.2-94 Изделия огнеупорные теплоизоляционные. Метод определения предела прочности при сжатии при комнатной температуре
ГОСТ 5402.2-2000 Изделия огнеупорные теплоизоляционные. Метод определения остаточных изменений размеров при нагреве
ГОСТ 5500-75 Изделия огнеупорные стопорные для разливки стали из ковша. Технические условия
ГОСТ 5500-2001 Изделия огнеупорные стопорные для разливки стали из ковша. Технические условия
ГОСТ 4071.1-94 Изделия огнеупорные с общей пористостью менее 45%. Метод определения предела прочности при сжатии при комнатной температуре
ГОСТ 5402.1-2000 Изделия огнеупорные с общей пористостью менее 45%. Метод определения остаточных изменений размеров при нагреве
ГОСТ Р 53065.2-2008 Изделия огнеупорные с общей пористостью менее 45 %. Метод определения предела прочности при сжатии при комнатной температуре. Часть 2. Испытание с применением прокладок

Дополнительная информация

Английское название
Введен в действие	01.07.2009
Дата издания	30.03.2009
