ГОСТ 2.002-72

Единая система конструкторской документации. Требования к моделям, макетам и темплетам, применяемым при проектировании

утратил силу в РФ Настоящий стандарт распространяется на макеты, модели, применяемые в процессе макетного метода проектирования, и на темплеты, применяемые при методе плоскостного макетирования проектных решений, и устанавливает основные термины и их определения, масштабы и правила изображения макетов, моделей и темплетов (изделий, зданий, сооружений и их составных элементов), применяемых при разработке проектов промышленных предприятий, опытно-промышленных установок и сооружений

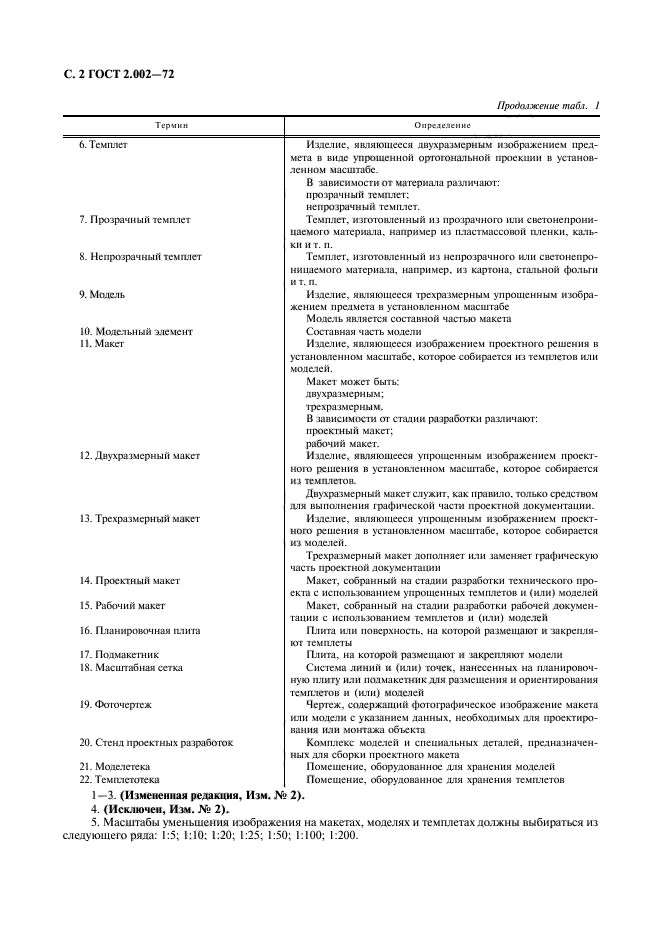

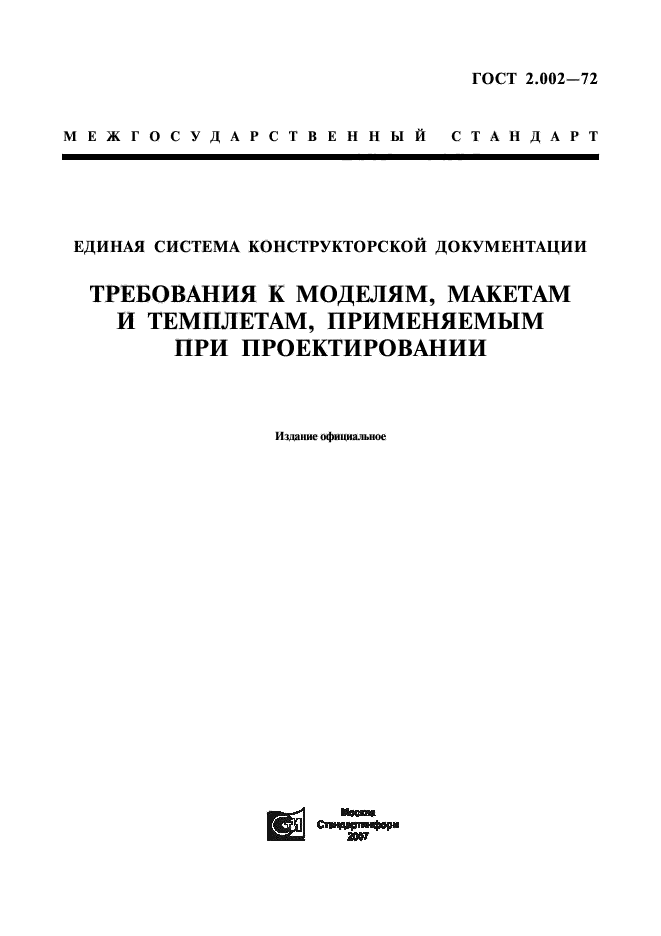

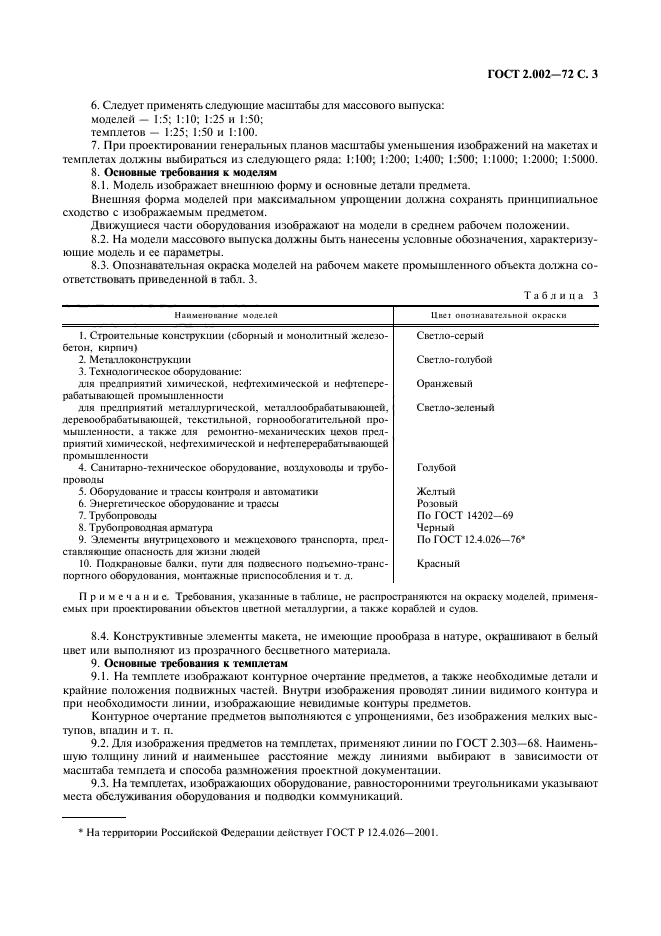

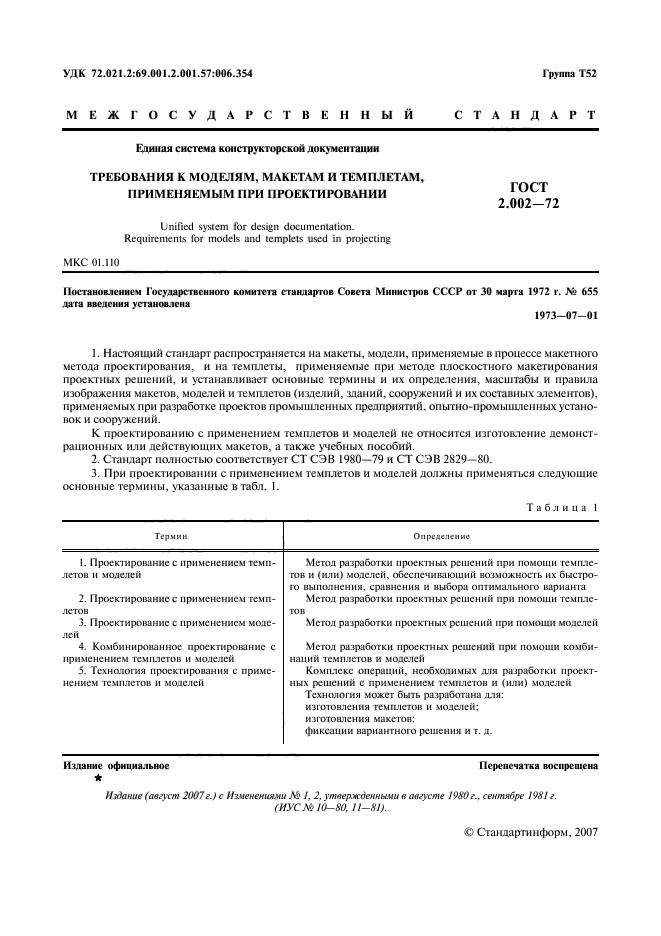

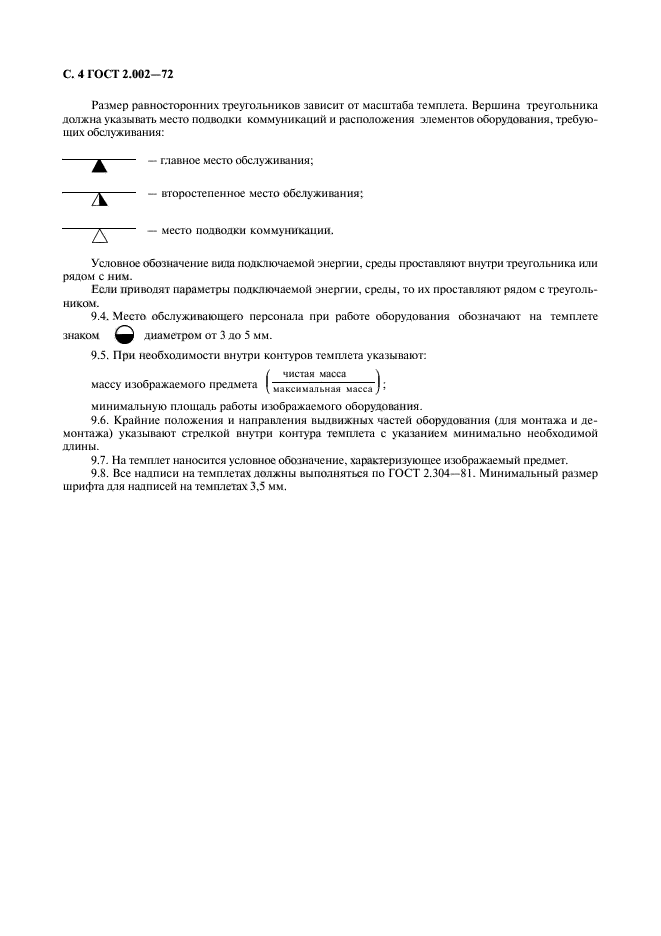

Текст ГОСТ 2.002-72

 С поправками и изменениями:
Изменение №1 к ГОСТ 2.002-72 от 01.01.1982 (текст интегрирован в текст или описание стандарта)
Изменение №2 к ГОСТ 2.002-72 от 01.01.1983 (текст интегрирован в текст или описание стандарта)
Изменение к ГОСТ 2.002-72. Утратил силу в РФ от 01.02.2020 (текст интегрирован в текст или описание стандарта)

Другие ГОСТы

ГОСТ 2.114-2016 Единая система конструкторской документации. Технические условия
ГОСТ 2.114-70 Единая система конструкторской документации. Технические условия. Правила построения, изложения и оформления
ГОСТ 2.120-73 Единая система конструкторской документации. Технический проект
ГОСТ 2.120-2013 Единая система конструкторской документации. Технический проект
ГОСТ 2.118-73 Единая система конструкторской документации. Техническое предложение
ГОСТ 2.118-2013 Единая система конструкторской документации. Техническое предложение
ГОСТ Р 2.002-2019 Единая система конструкторской документации. Требования к моделям, макетам и темплетам, применяемые при проектировании
ГОСТ 2.312-72 Единая система конструкторской документации. Условные изображения и обозначения швов сварных соединений
ГОСТ 2.313-82 Единая система конструкторской документации. Условные изображения и обозначения неразъемных соединений
ГОСТ 2.402-68 Единая система конструкторской документации. Условные изображения зубчатых колес, реек, червяков и звездочек цепных передач
ГОСТ 2.420-69 Единая система конструкторской документации. Упрощенные изображения подшипников качения на сборочных чертежах
ГОСТ 2.314-68 Единая система конструкторской документации. Указания на чертежах о маркировании и клеймении изделий
ГОСТ 2.308-2011 Единая система конструкторской документации. Указания допусков формы и расположения поверхностей
ГОСТ 2.308-79 Единая система конструкторской документации. Указание на чертежах допусков формы и расположения поверхностей

Дополнительная информация

Английское название
Введен в действие	30.06.1973
Дата завершения срока действия	01.02.2020
Дата издания	01.08.2007
