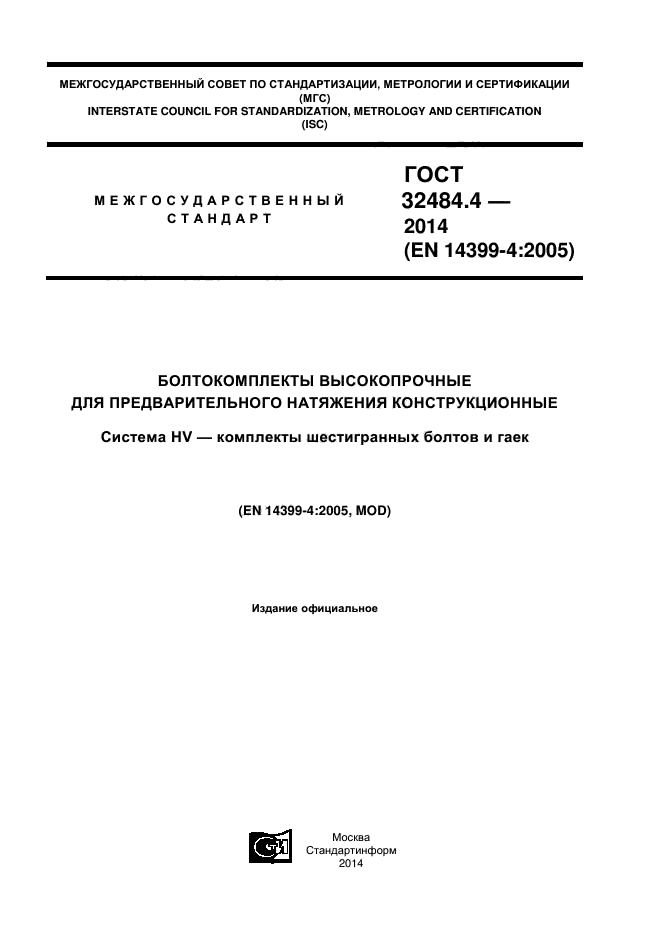

ГОСТ 32484.4-2013
Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Система HV - комплекты шестигранных болтов и гаек

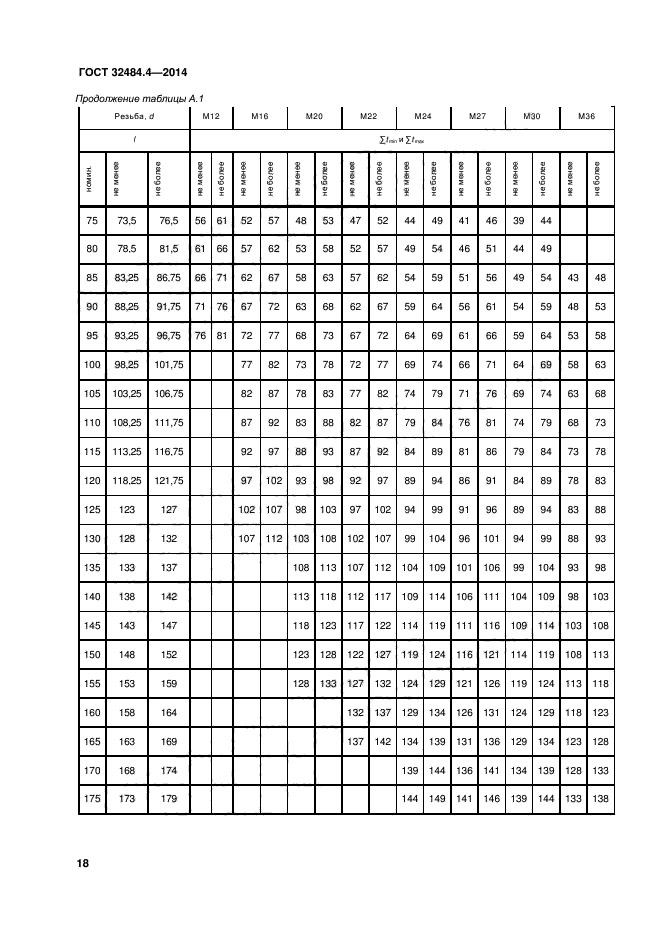

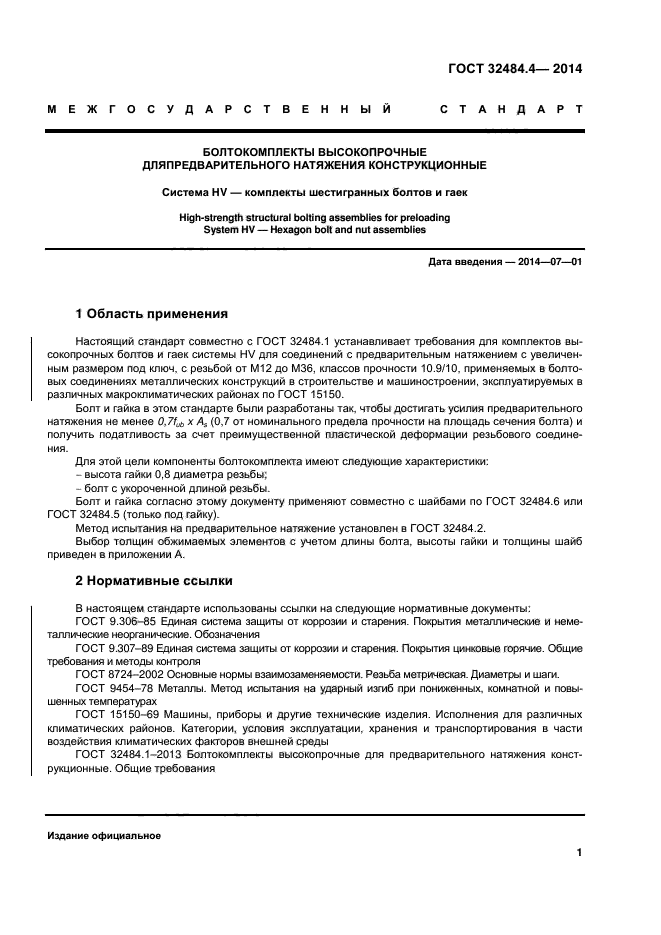

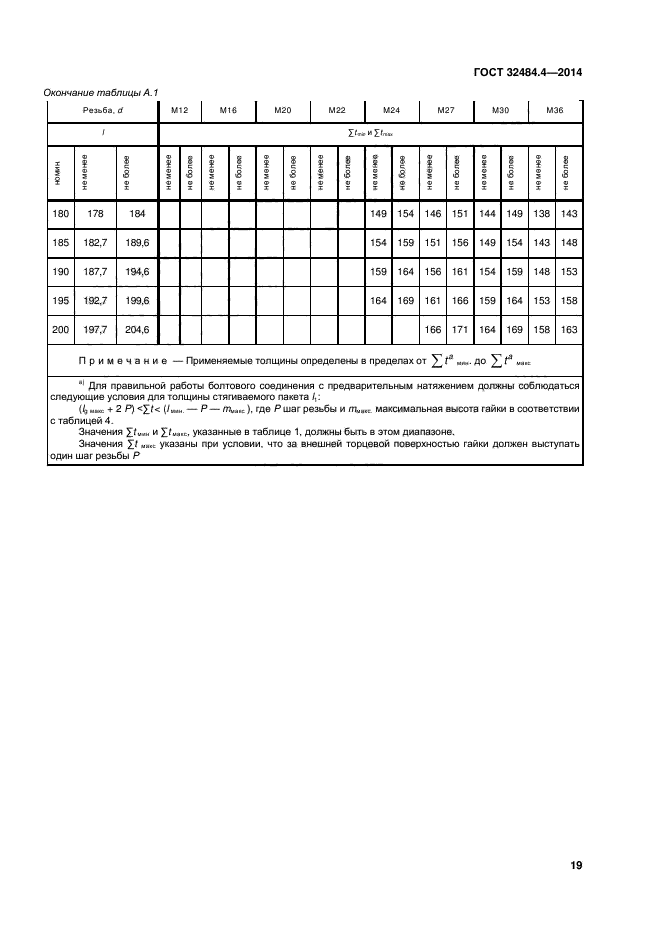

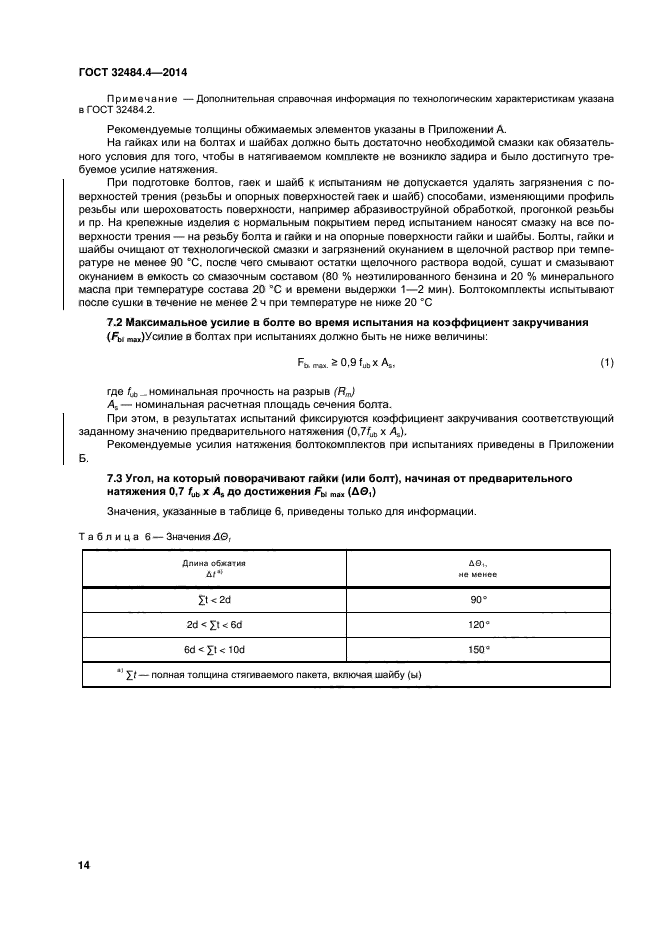

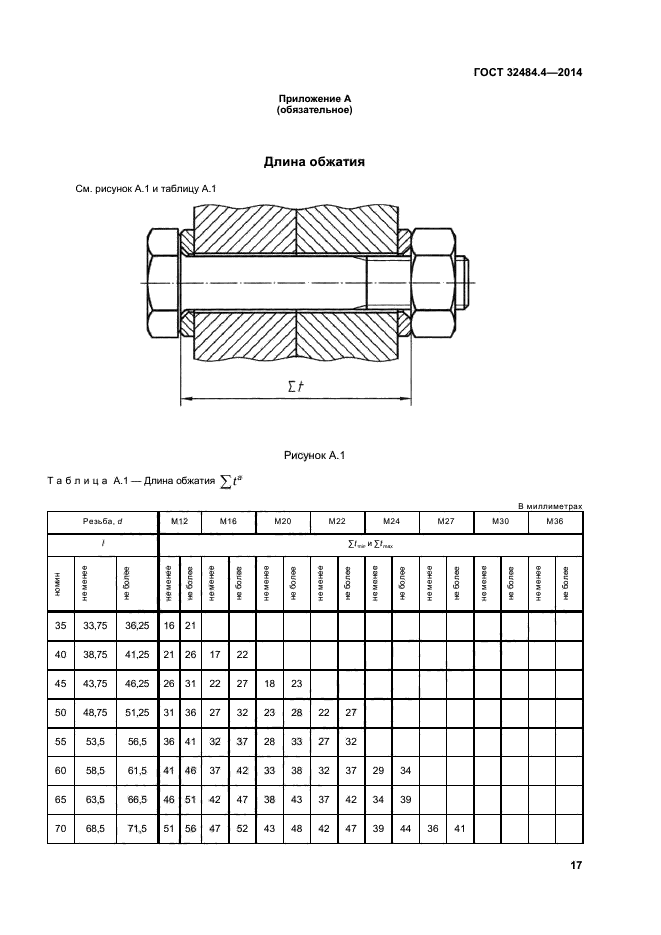

действующий Настоящий стандарт совместно с ГОСТ 32484.1 устанавливает требования для комплектов высокопрочных болтов и гаек системы HV для соединений с предварительным натяжением с увеличенным размером под ключ, с резьбой от М12 до М36, классов прочности 10.9/10, применяемых в болтовых соединениях металлических конструкций в строительстве и машиностроении, эксплуатируемых в различных макроклиматических районах по ГОСТ 15150. Болт и гайка в этом стандарте были разработаны так, чтобы достигать усилия предварительного натяжения не менее 0,7fub x As (0,7 от номинального предела прочности на площадь сечения болта) и получить податливость за счет преимущественной пластической деформации резьбового соединения. Для этой цели компоненты болтокомплекта имеют следующие характеристики: - высота гайки 0,8 диаметра резьбы; - болт с укороченной длиной резьбы. Болт и гайка согласно этому документу применяют совместно с шайбами по ГОСТ 32484.6 или ГОСТ 32484.5 (только под гайку). Метод испытания на предварительное натяжение установлен в ГОСТ 32484.2. Выбор толщин обжимаемых элементов с учетом длины болта, высоты гайки и толщины шайб приведен в приложении А
Текст ГОСТ 32484.4-2013

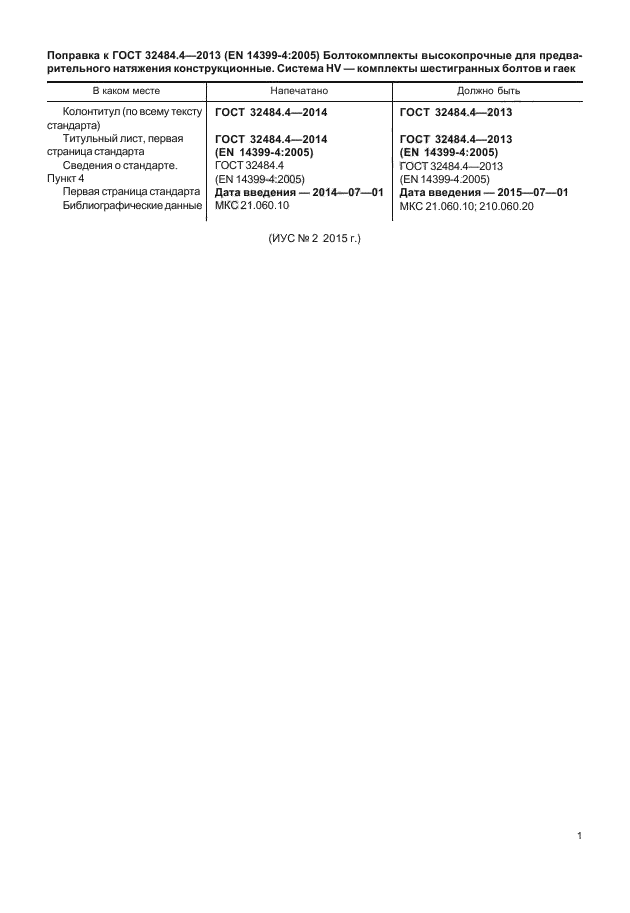

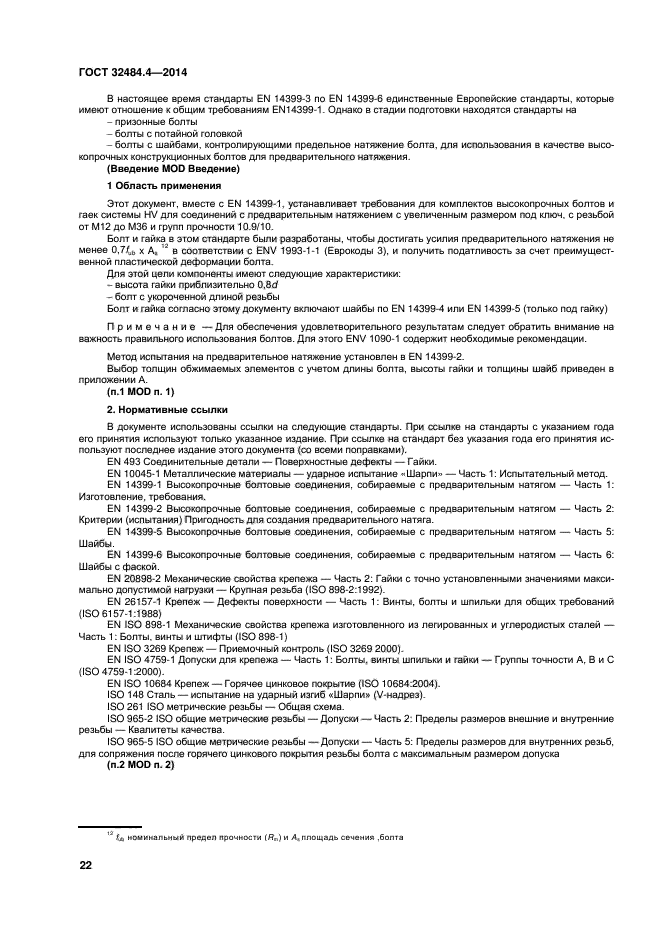

Поправка к ГОСТ 32484.4-2013 от 04.03.2015
Поправка к ГОСТ 32484.4-2013 от 04.03.2015
Другие ГОСТы
ГОСТ Р 52153-2003 Боксы радиационно-защитные. Общие технические условияГОСТ 23309-78 Боксы радиационные защитные. Общие технические требования
ГОСТ 32484.2-2013 Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Испытание на предварительное натяжение
ГОСТ 32484.1-2013 Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Общие требования
ГОСТ 32484.5-2013 Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Плоские шайбы
ГОСТ 32484.6-2013 Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Плоские шайбы с фаской
ГОСТ 32484.3-2013 Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Система HR - комплекты шестигранных болтов и гаек
ГОСТ 11530-2014 Болты для рельсовых стыков. Технические условия
ГОСТ Р 50253-92 Болты для рельсовых стыков железнодорожного пути. Технические условия
ГОСТ 11530-93 Болты для рельсовых стыков железнодорожного пути. Технические условия
ГОСТ 9047-69 Болты Г-образные. Конструкция
ГОСТ Р 53664-2009 Болты высокопрочные цилиндрические и конические для мостостроения, гайки и шайбы к ним. Технические условия
ГОСТ Р 52644-2006 Болты высокопрочные с шестигранной головкой с увеличенным размером под ключ для металлических конструкций. Технические условия
ГОСТ 22353-77 Болты высокопрочные класса точности В. Конструкция и размеры
Дополнительная информация
| Английское название | |
| Введен в действие | 01.07.2015 |
| Дата издания | 02.10.2014 |
