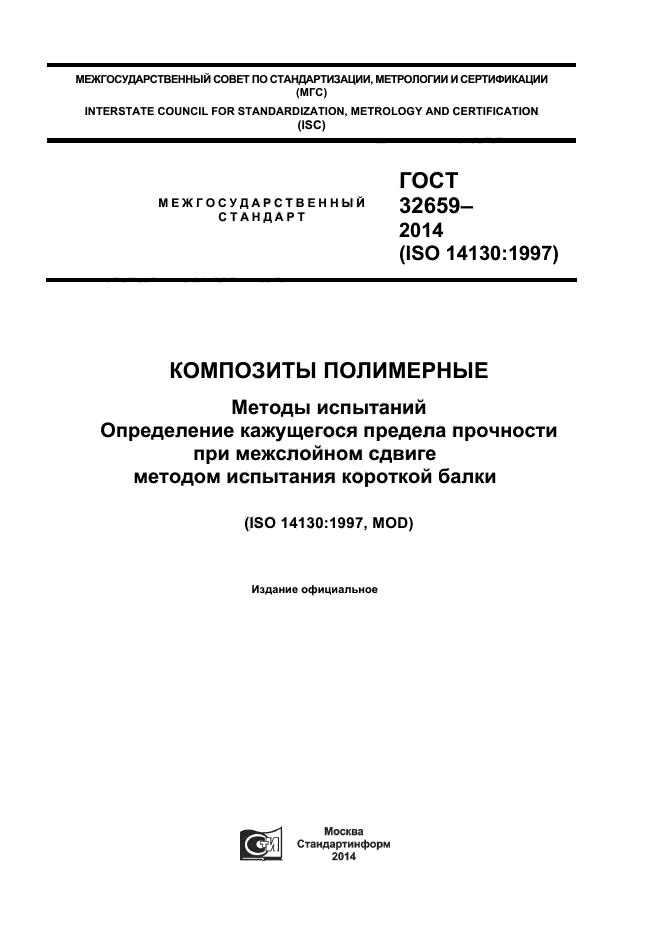

ГОСТ 32659-2014

Композиты полимерные. Методы испытаний. Определение кажущегося предела прочности при межслойном сдвиге методом испытания короткой балки

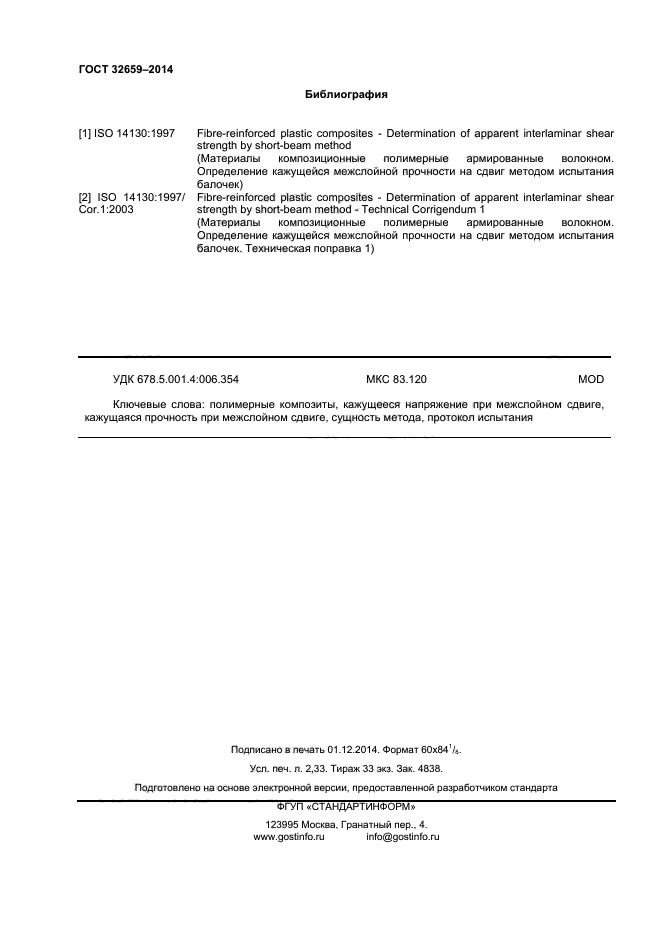

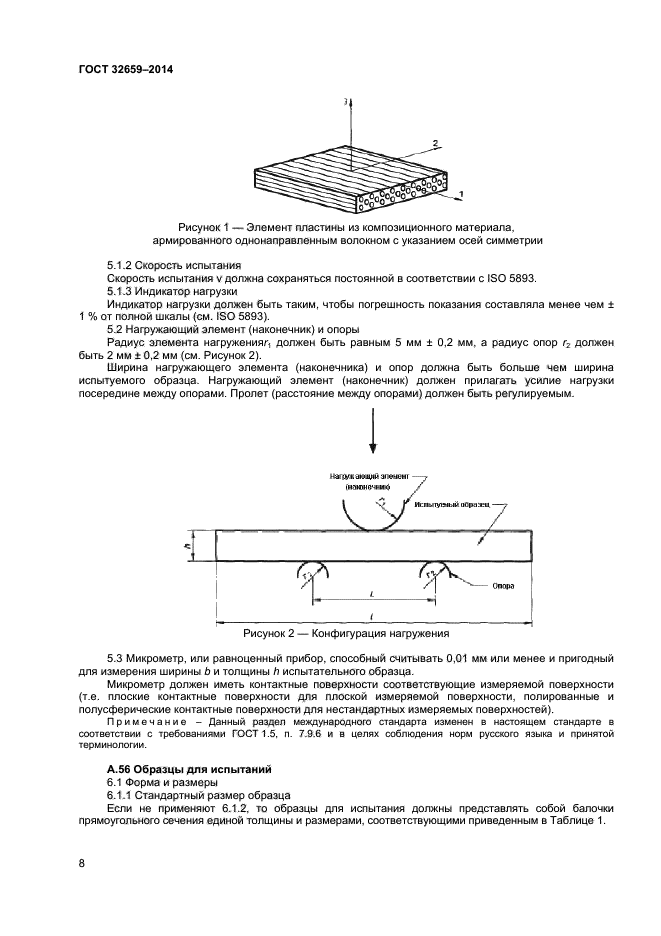

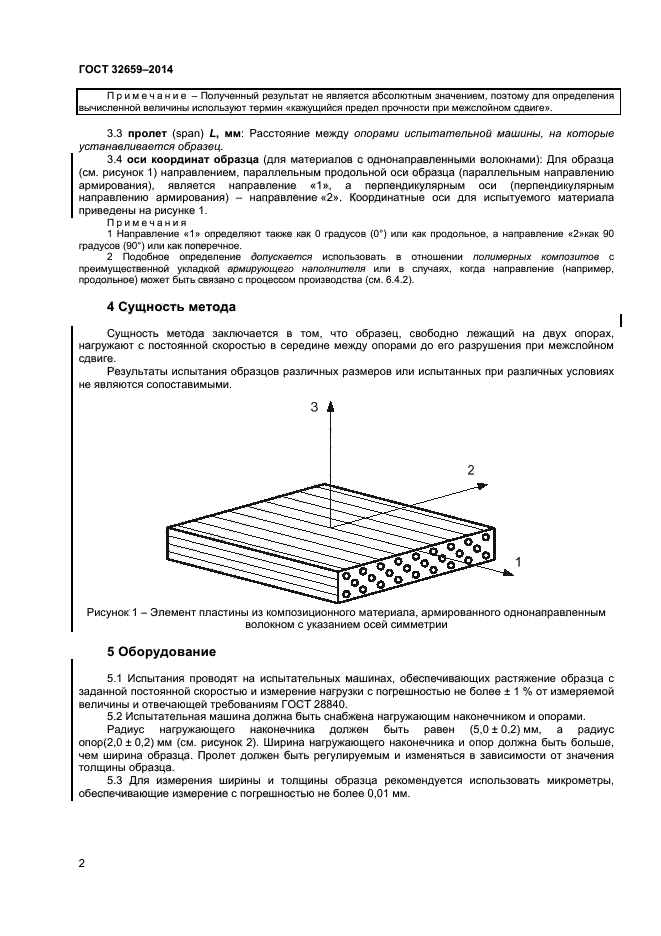

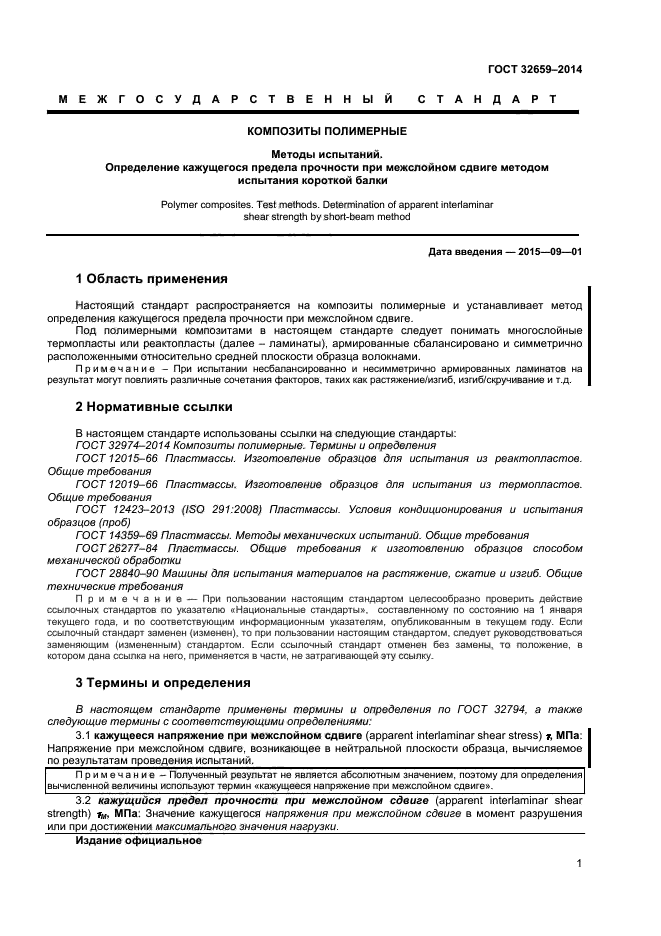

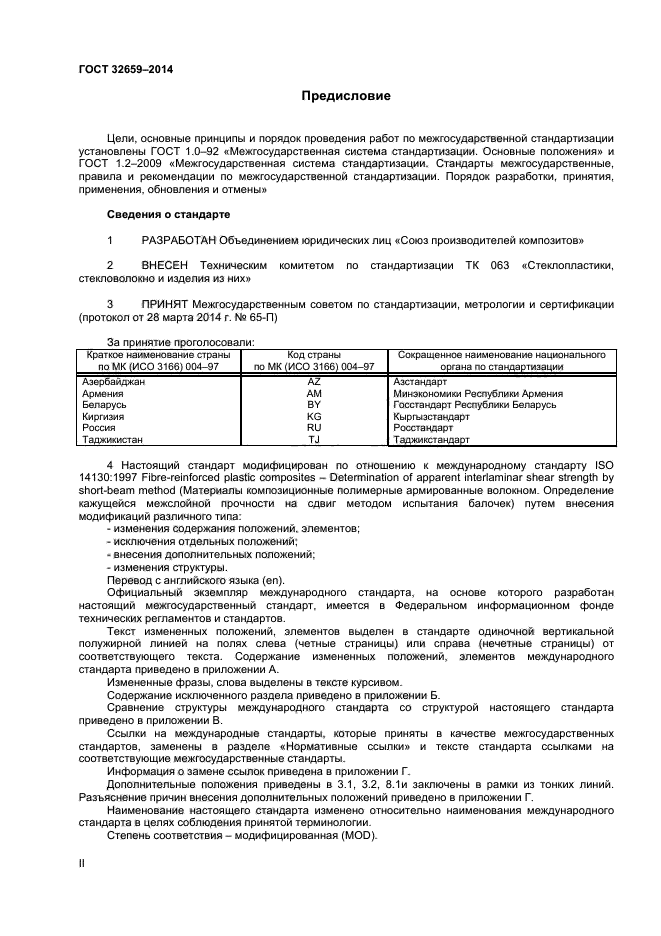

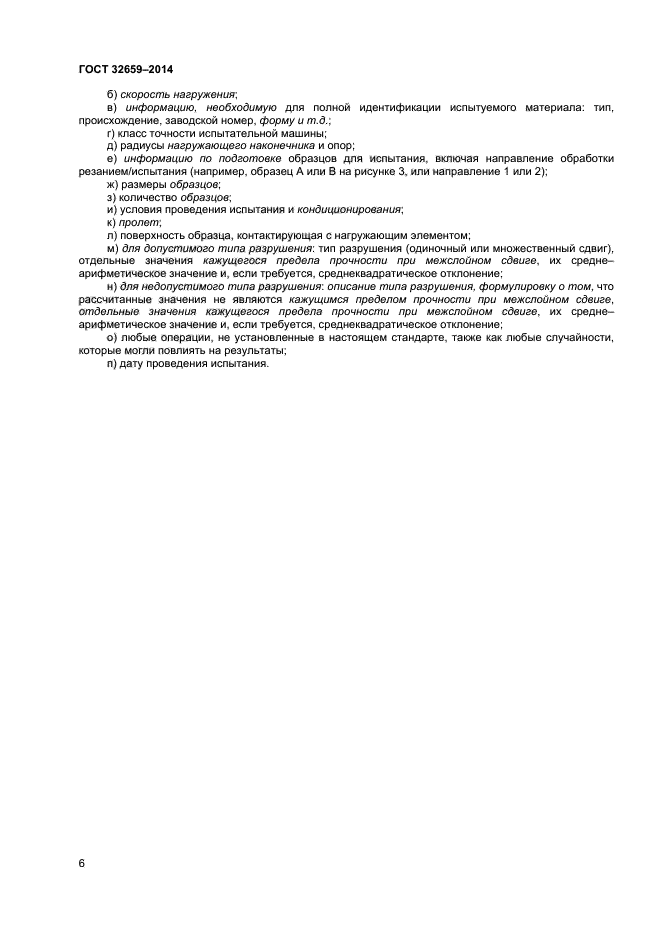

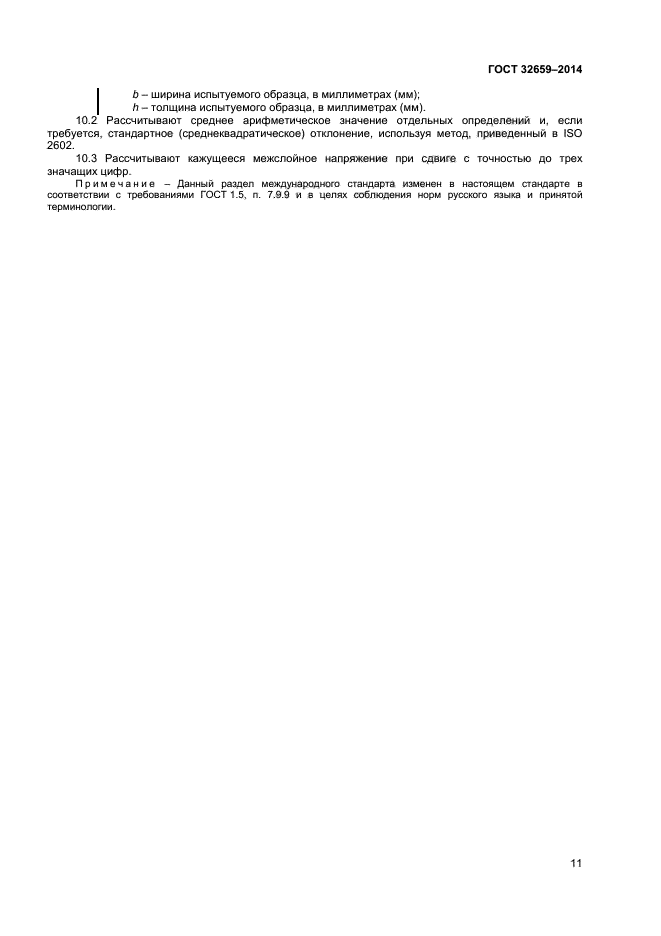

действующий Настоящий стандарт распространяется на композиты полимерные и устанавливает метод определения кажущегося предела прочности при межслойном сдвиге. Под полимерными композитами в настоящем стандарте следует понимать многослойные термопласты или реактопласты (далее - ламинаты), армированные сбалансировано и симметрично расположенными относительно средней плоскости образца волокнами

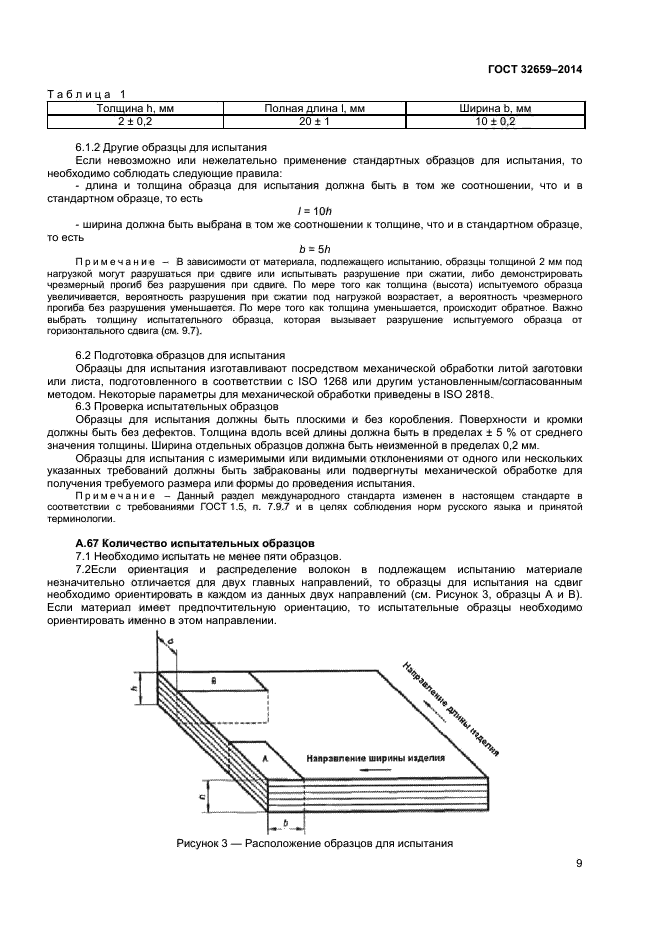

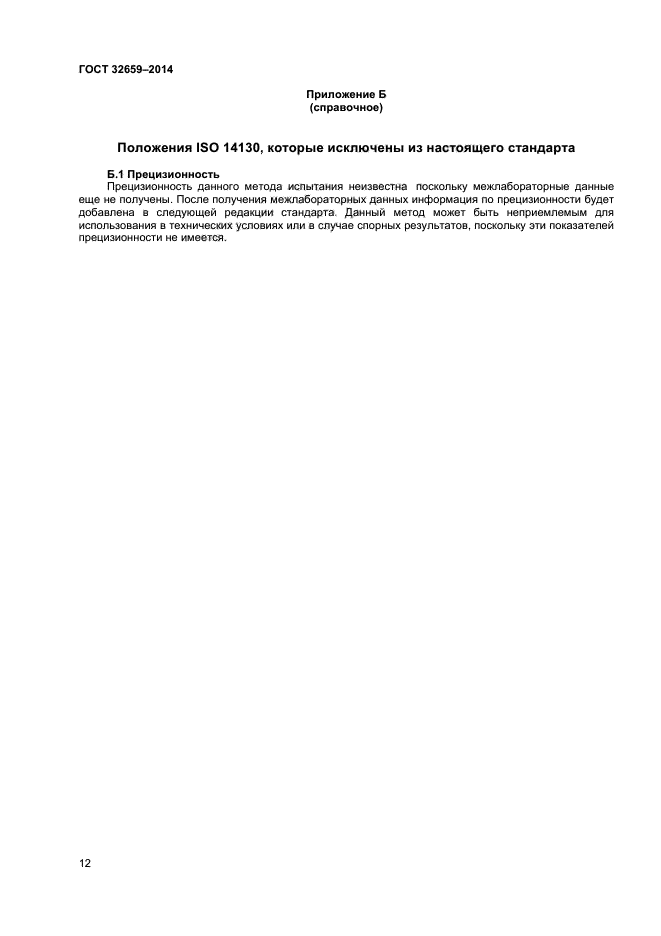

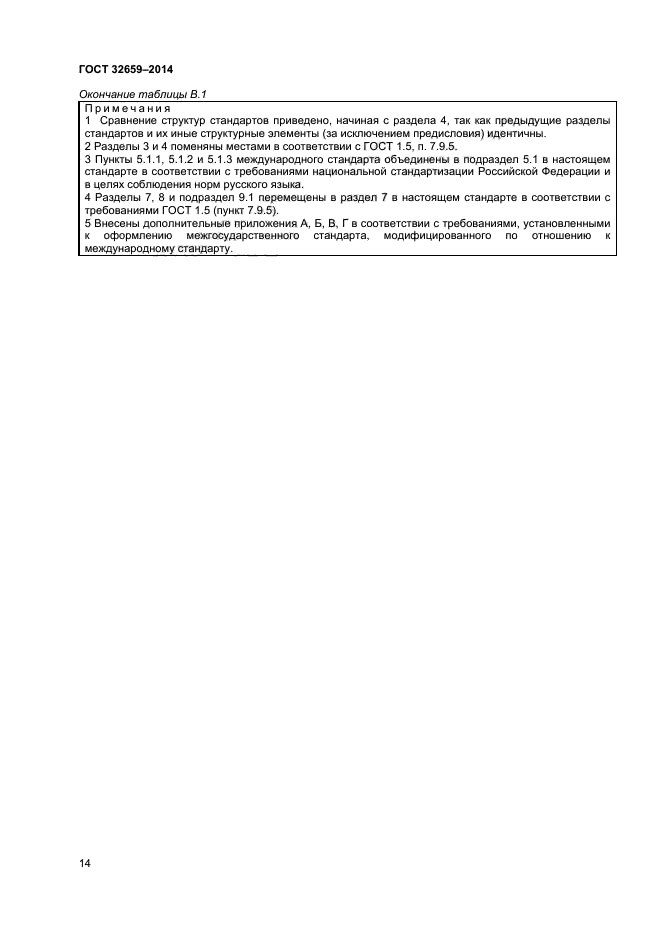

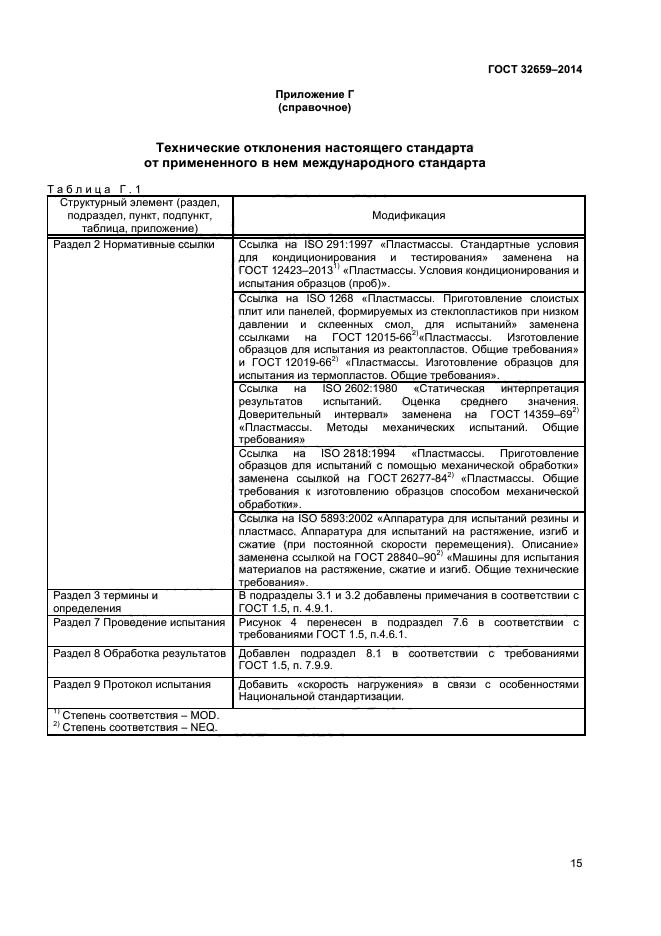

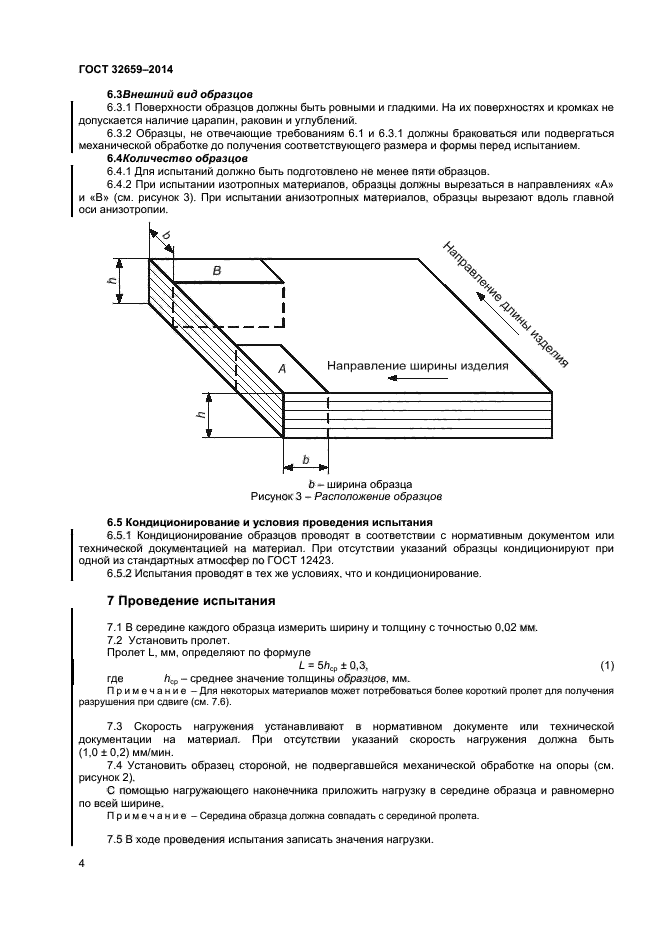

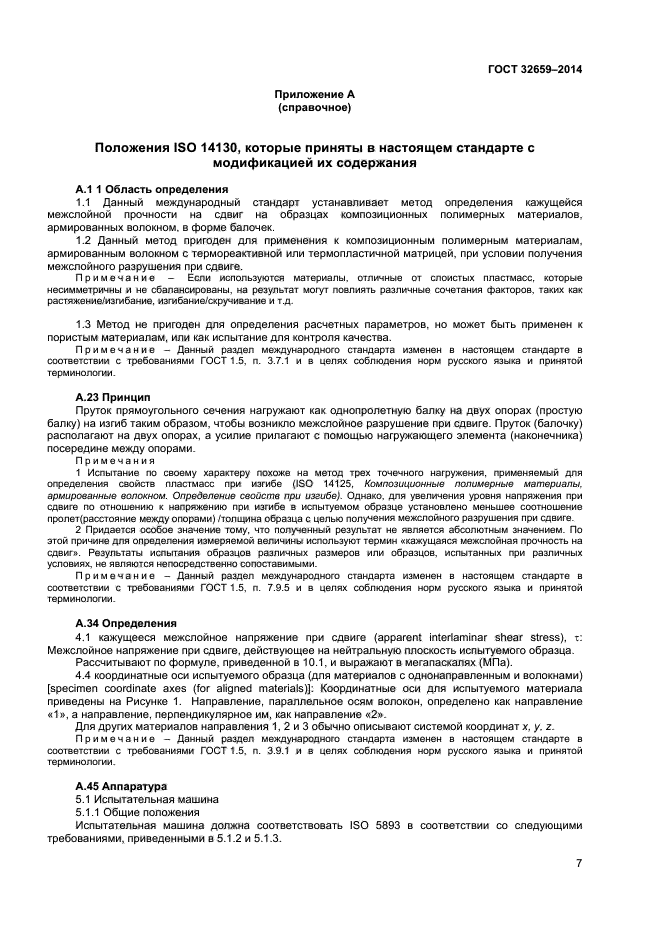

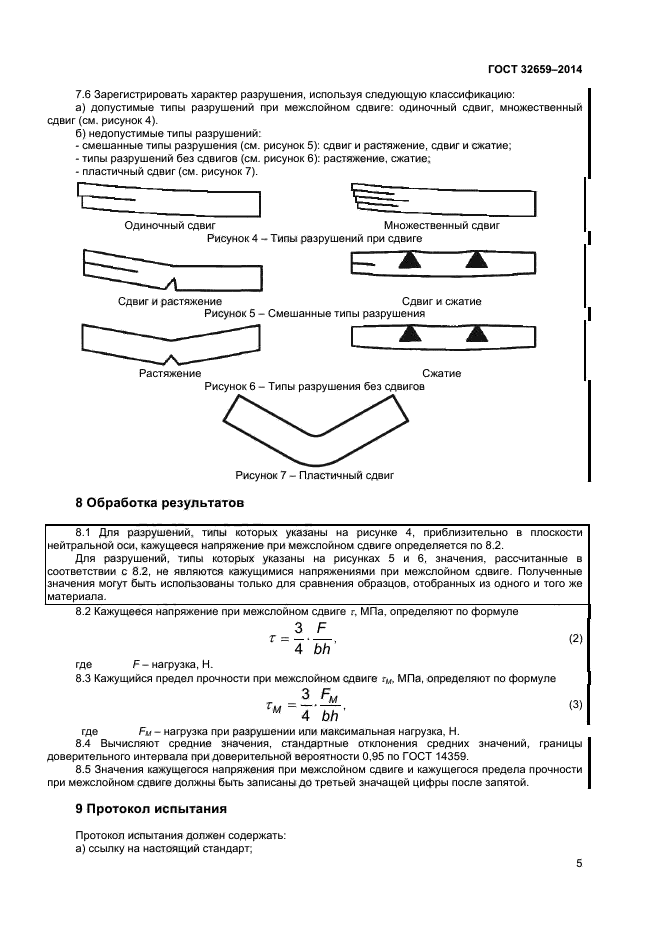

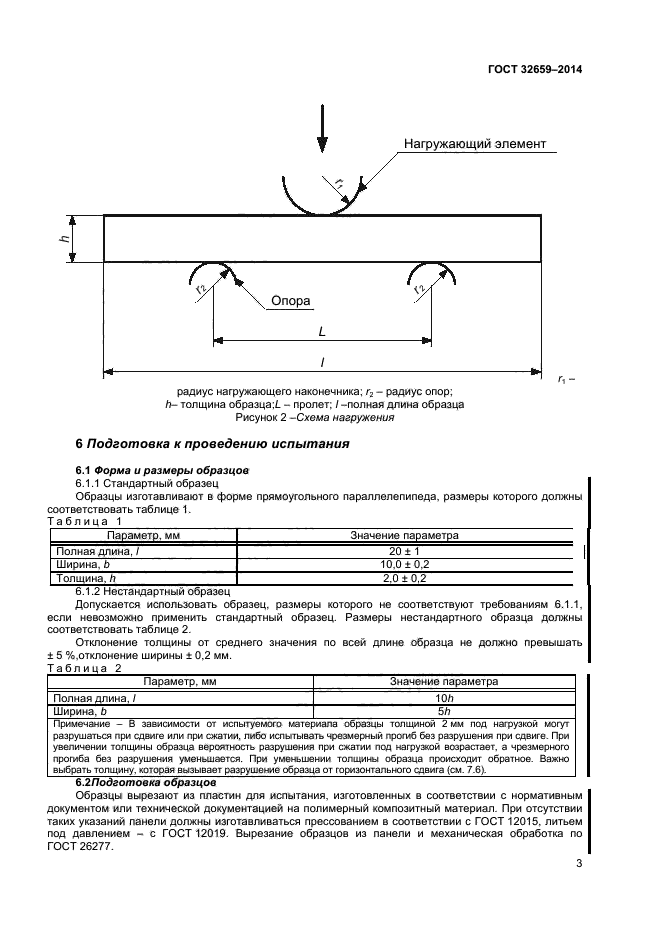

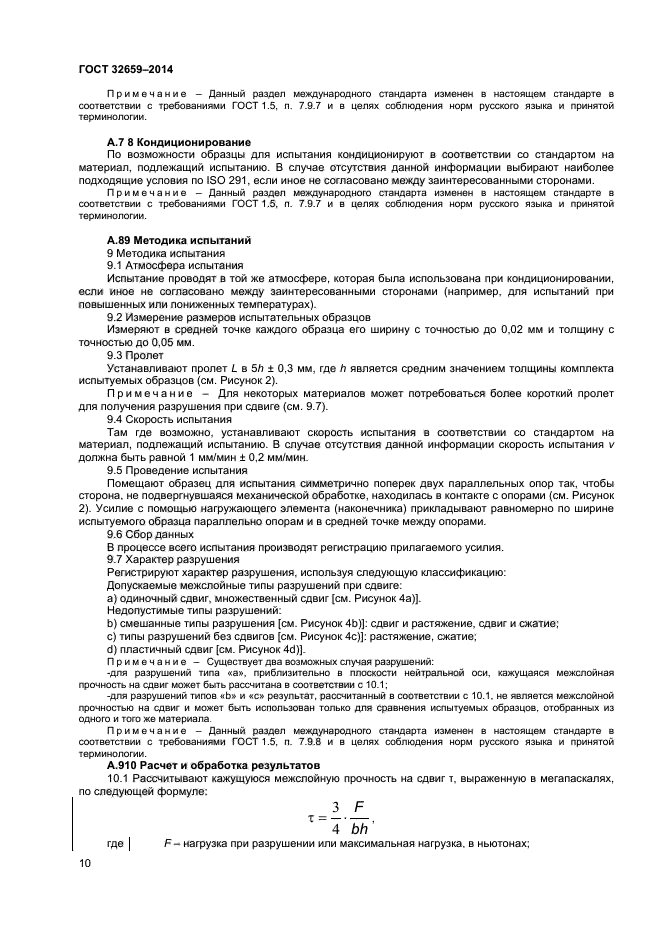

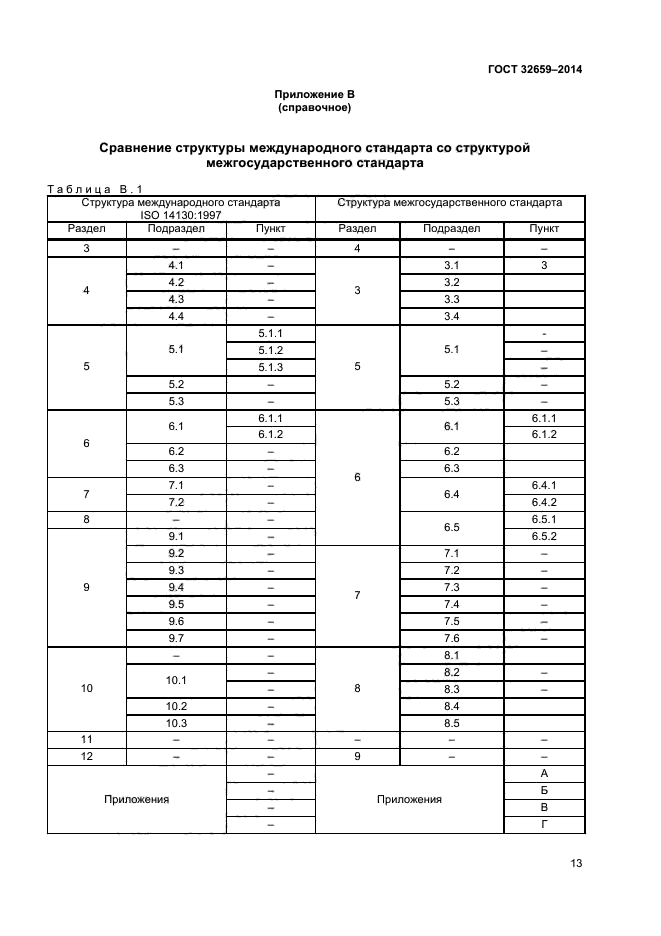

Текст ГОСТ 32659-2014



Другие ГОСТы

ГОСТ Р 58015-2017 Композиты полимерные. Метод определения целостности шва Т-образного клеевого соединения
ГОСТ Р 57151-2016 Композиты полимерные. Метод построения кривой равновесного деформирования образцов органических стекол
ГОСТ Р 57859-2017 Композиты полимерные. Методы испытаний на воздействие плесневых грибов
ГОСТ Р 57695-2017 Композиты полимерные. Методы испытаний на старение «сэндвич»-конструкций при воздействии влаги и тепла
ГОСТ 32656-2014 Композиты полимерные. Методы испытаний. Испытания на растяжение
ГОСТ 32656-2017 Композиты полимерные. Методы испытаний. Испытания на растяжение
ГОСТ Р 57921-2017 Композиты полимерные. Методы испытаний. Общие требования
ГОСТ Р 57831-2017 Композиты полимерные. Методы определения размеров и соотношений сторон фрагментов углекомпозитов, предназначенных для рециклинга
ГОСТ Р 57713-2017 Композиты полимерные. Методы определения плотности и относительной плотности по вытесненному объему жидкости
ГОСТ Р 56805-2015 Композиты полимерные. Методы определения механических характеристик при изгибе
ГОСТ Р 57924-2017 Композиты полимерные. Методы определения горючести материалов для авиационной техники
ГОСТ Р 57994-2017 Композиты полимерные. Методы определения вязкости разрушения и скорости высвобождения энергии
ГОСТ Р 56652-2015 Композиты полимерные. Методы определения водопоглощения материалов внутреннего слоя сэндвич-конструкций
ГОСТ 32657-2014 Композиты полимерные. Методы испытаний. Определение температуры изгиба под нагрузкой

Дополнительная информация

Английское название
Введен в действие	01.09.2015
Дата издания	01.12.2014
