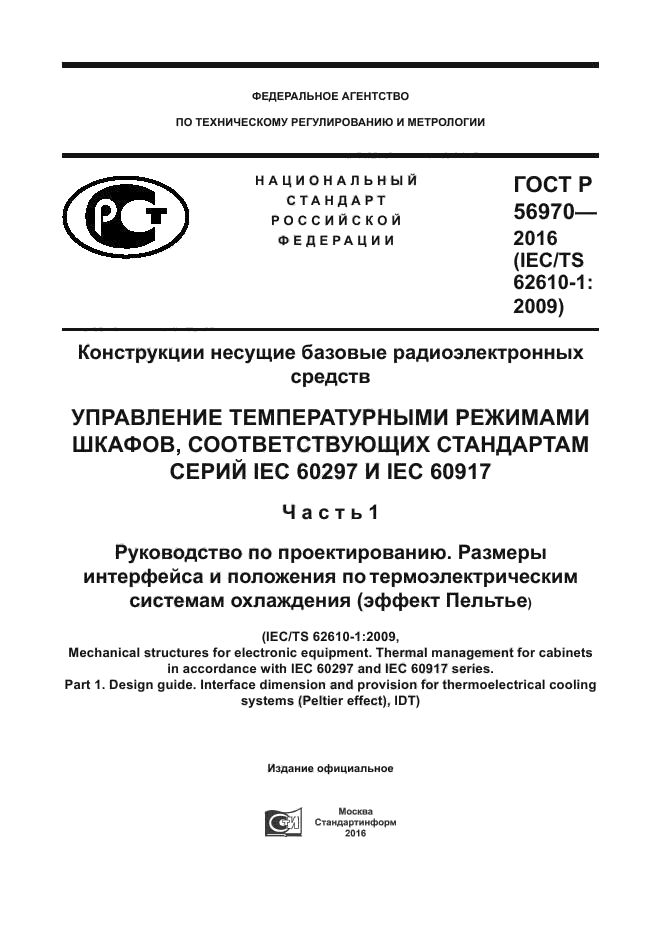

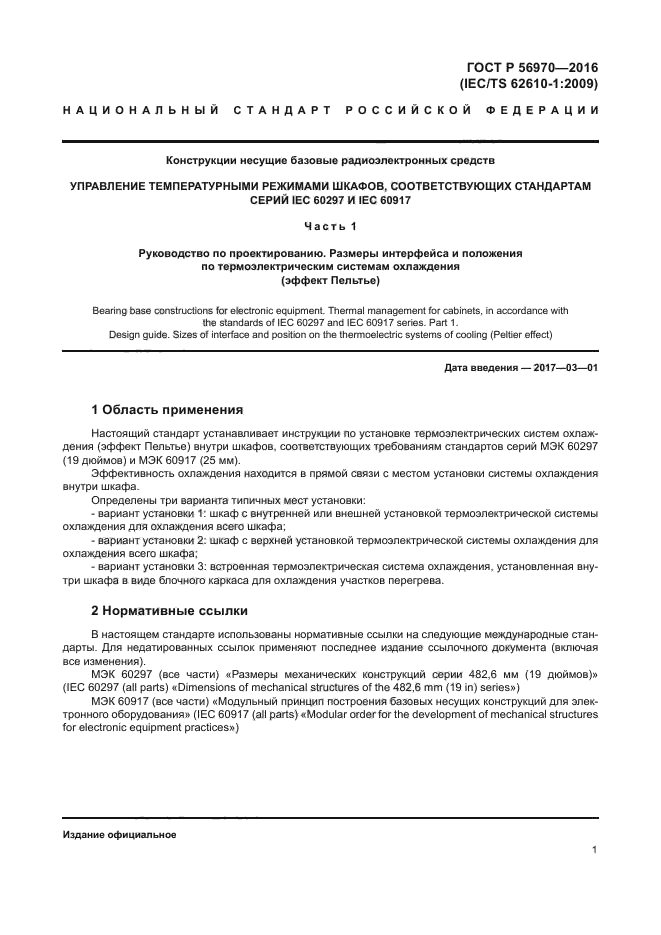

ГОСТ Р 56970-2016
Конструкции несущие базовые радиоэлектронных средств управление температурными режимами шкафов, соответствующих стандартам серий IEC 60297 и IEC 60917. Часть 1. Руководство по проектированию. Размеры интерфейса и положения по термоэлектрическим системам охлаждения (эффект Пельтье)

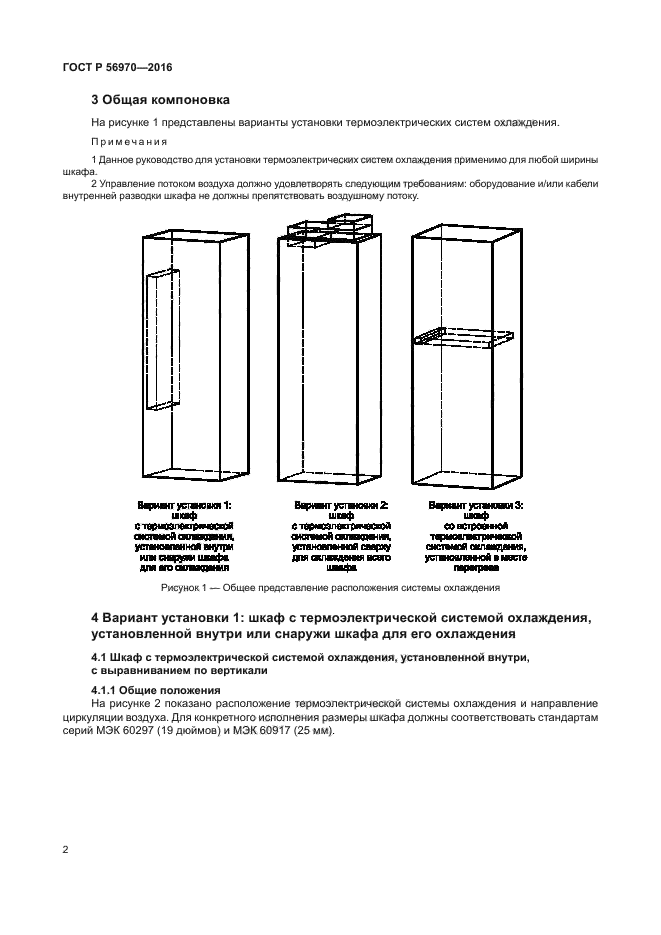

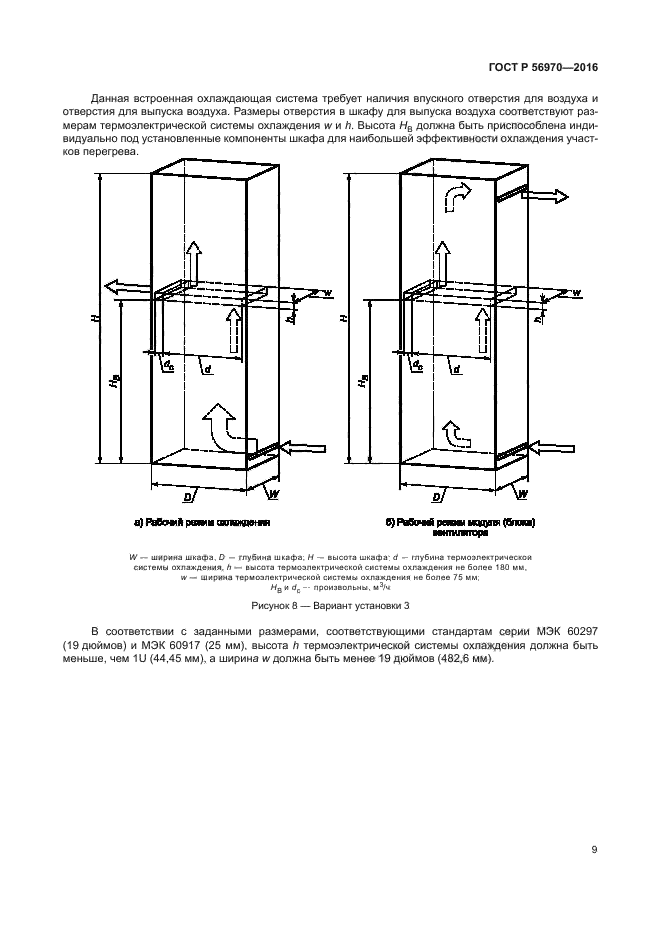

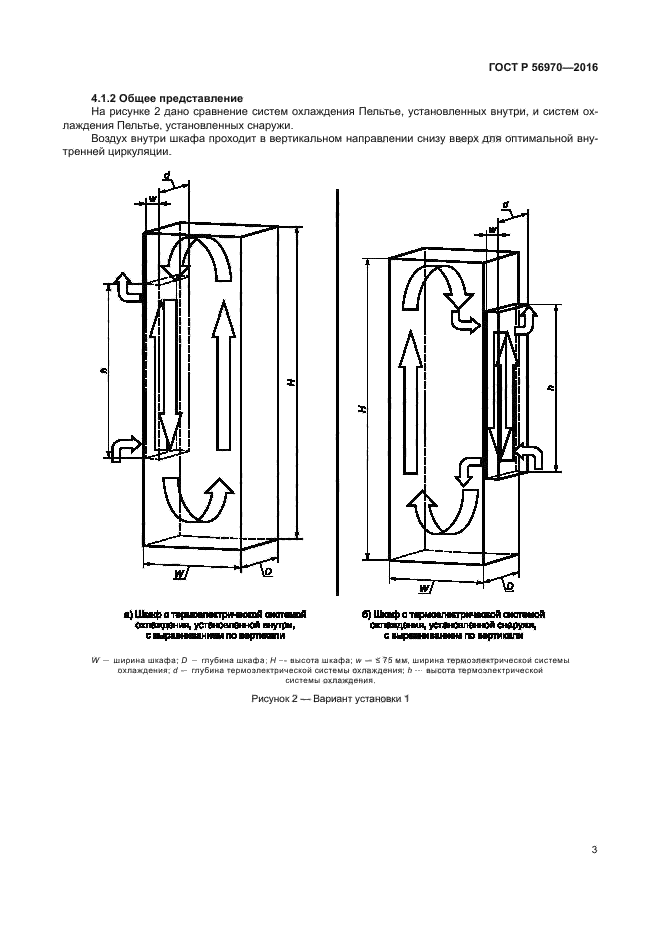

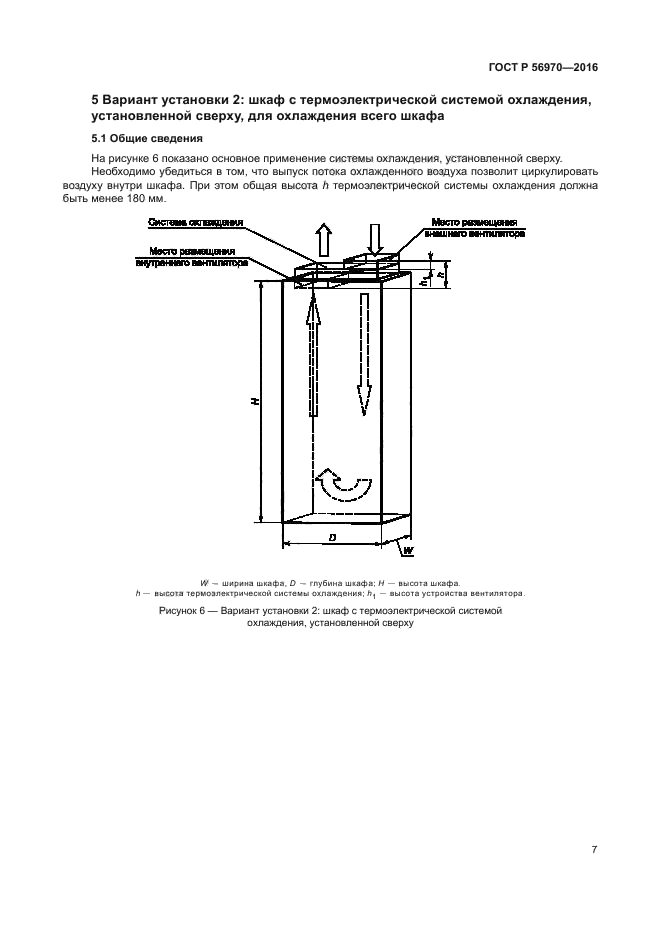

действующий Настоящий стандарт устанавливает инструкции по установке термоэлектрических систем охлаждения (эффект Пельтье) внутри шкафов соответствующих требованиям стандартов серий МЭК 60297 (19 дюймов) и МЭК 60917 (25 мм). Эффективность охлаждения находится в прямой связи с местом установки системы охлаждения внутри шкафа. Определены три варианта типичных мест установки: - вариант установки 1: шкаф с внутренней или внешней установкой термоэлектрической системы охлаждения для охлаждения всего шкафа; - вариант установки 2: шкаф с верхней установкой термоэлектрической системы охлаждения для охлаждения всего шкафа; - вариант установки 3: встроенная термоэлектрическая система охлаждения, установленная внутри шкафа в виде блочного каркаса для охлаждения участков перегрева
Текст ГОСТ Р 56970-2016

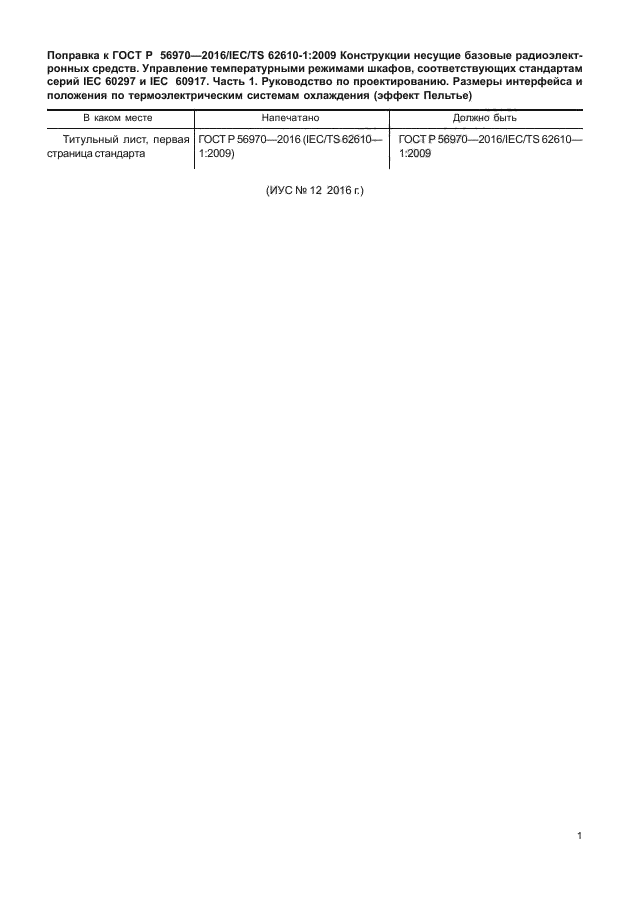

Поправка к ГОСТ Р 56970-2016 от 29.12.2016
Поправка к ГОСТ Р 56970-2016 от 29.12.2016
Другие ГОСТы
ГОСТ 27108-2016 Конструкции каркаса железобетонные сборные для многоэтажных зданий с безбалочными перекрытиями. Технические условияГОСТ 33683-2015 Конструкции композитные полимерные крытых вагонов-хопперов колеи 1520 мм для сыпучих грузов. Технические условия
ГОСТ Р 58903-2020 Конструкции кровельные. Метод определения стойкости неэксплуатируемой кровли к воздействию на крышу пешеходной динамической нагрузки
ГОСТ 23118-78 Конструкции металлические строительные. Общие технические условия
ГОСТ Р МЭК 62610-5-2022 Конструкции механические для размещения и монтажа электрического и электронного оборудования. Управление температурными режимами шкафов, соответствующих стандартам серий МЭК 60297 и МЭК 60917. Часть 5. Оценка эффективности охлаждения шкафов, установленных внутри помещения
ГОСТ Р 58358.2-2019 Конструкции несущие базовые второго уровня радиоэлектронных средств. Общие технические условия
ГОСТ Р 58358.1-2019 Конструкции несущие базовые первого уровня радиоэлектронных средств. Общие технические условия
ГОСТ Р МЭК 60297-3-102-2006 Конструкции несущие базовые радиоэлектронных средств. Рукоятка инжектора-экстрактора. Размеры конструкций серии 482,6 мм (19 дюймов)
ГОСТ Р МЭК 60297-3-104-2009 Конструкции несущие базовые радиоэлектронных средств. Размеры блочных каркасов и вставных блоков, зависящие от серии применяемых разъемов. Размеры конструкций серии 482,6 мм (19 дюймов)
ГОСТ Р МЭК 60917-2-3-2009 Конструкции несущие базовые радиоэлектронных средств. Координационные размеры интерфейса для базовых несущих конструкций с шагом 25 мм. Размеры для блочных каркасов, шасси, объединительных плат, передних панелей и вставных блоков
ГОСТ Р МЭК 61587-2-2015 Конструкции несущие базовые радиоэлектронных средств. Испытания по МЭК 60917 и МЭК 60297. Часть 2. Сейсмические испытания для шкафов и стоек
ГОСТ Р МЭК 61587-3-2013 Конструкции несущие базовые радиоэлектронных средств. Испытания для МЭК 60917 и МЭК 60297. Часть 3. Испытания шкафов, стоек и блочных каркасов на экранирование от электромагнитного излучения
ГОСТ Р МЭК 61587-1-2013 Конструкции несущие базовые радиоэлектронных средств. Испытания для МЭК 60917 и МЭК 60297. Часть 1. Климатические, механические испытания и виды безопасности для шкафов, стоек, блочных каркасов и шасси
ГОСТ Р МЭК 60297-3-101-2006 Конструкции несущие базовые радиоэлектронных средств. Блочные каркасы и связанные с ними вставные блоки. Размеры конструкций серии 482,6 мм (19 дюймов)
Дополнительная информация
| Английское название | |
| Введен в действие | 01.03.2017 |
| Дата издания | 18.07.2016 |
