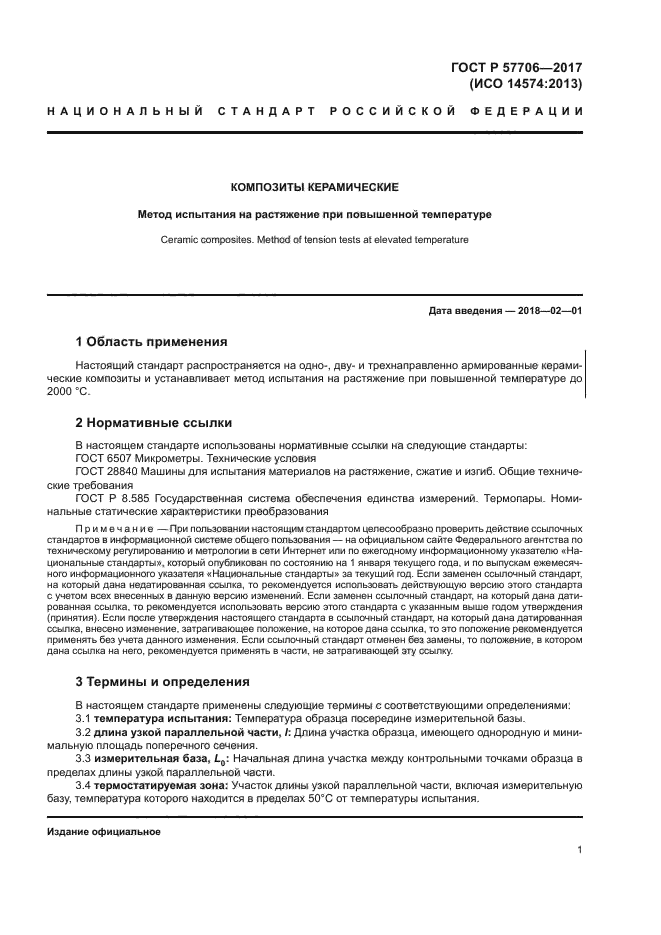

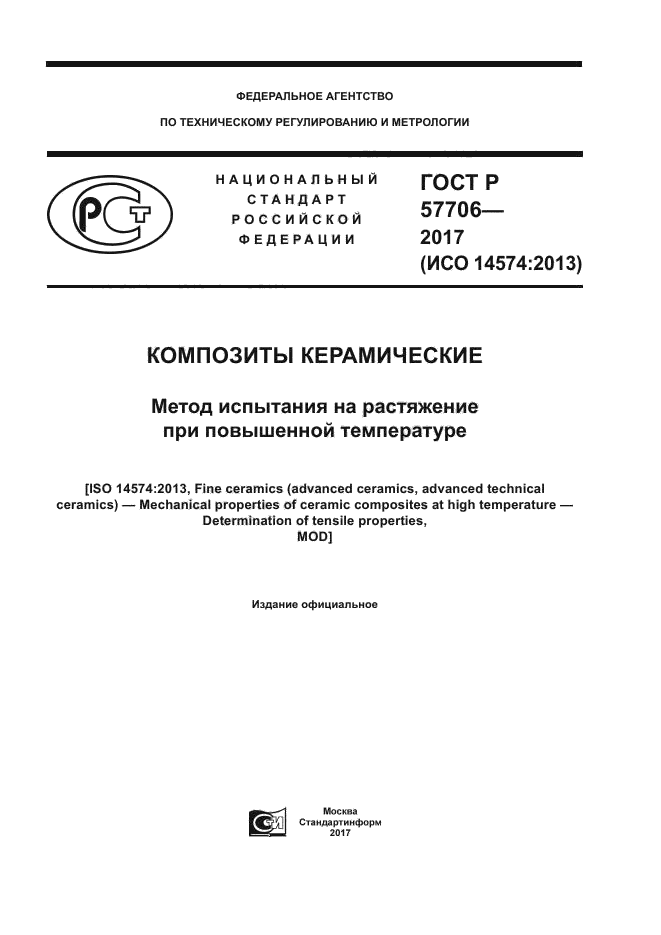

ГОСТ Р 57706-2017

Композиты керамические. Метод испытания на растяжение при повышенной температуре

действующий Настоящий стандарт распространяется на одно-, дву- и трехнаправленно армированные керамические композиты и устанавливает метод испытания на растяжение при повышенной температуре до 2000°С

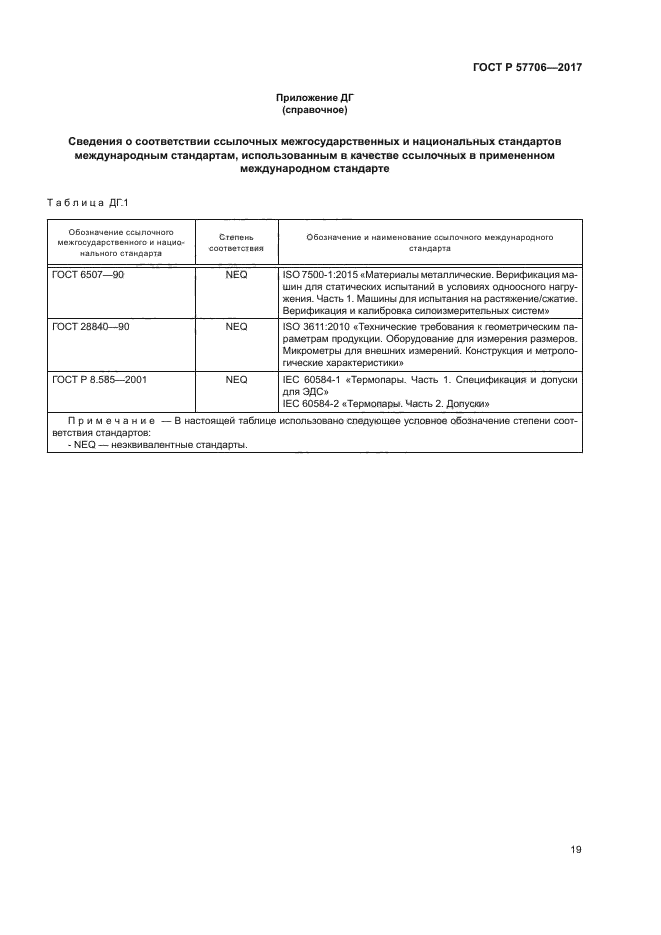

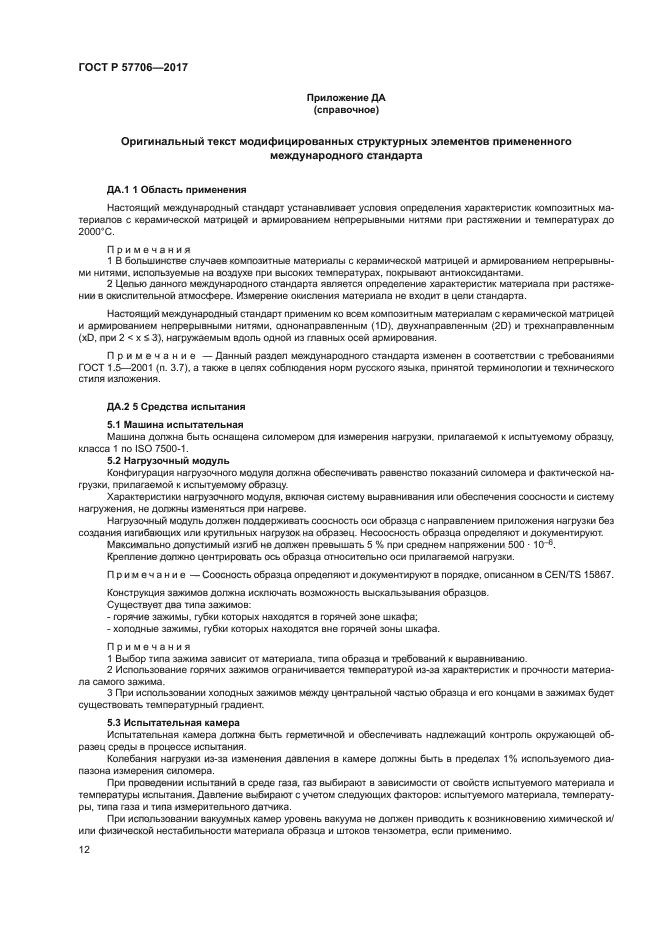

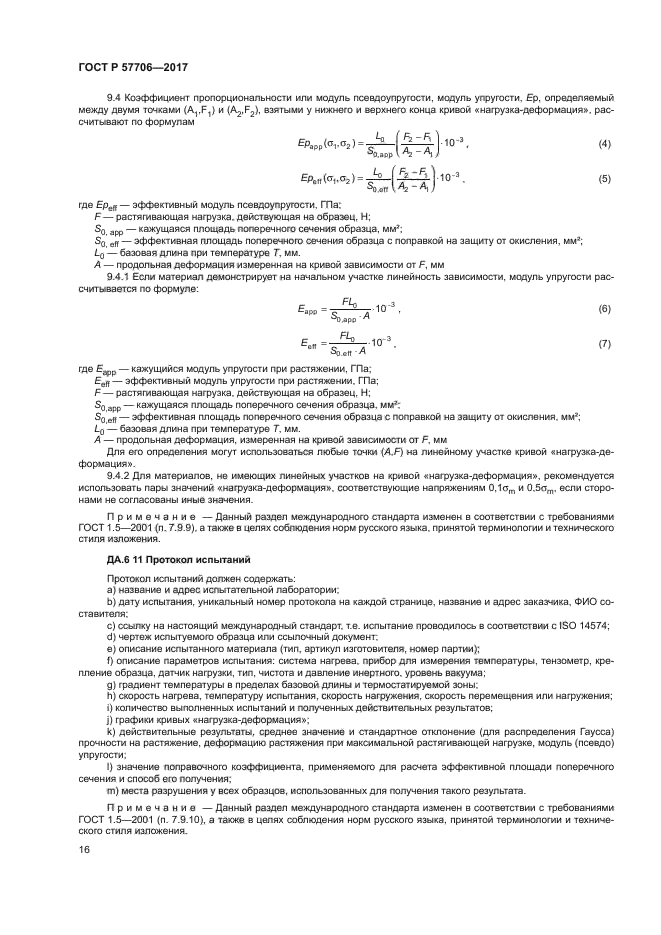

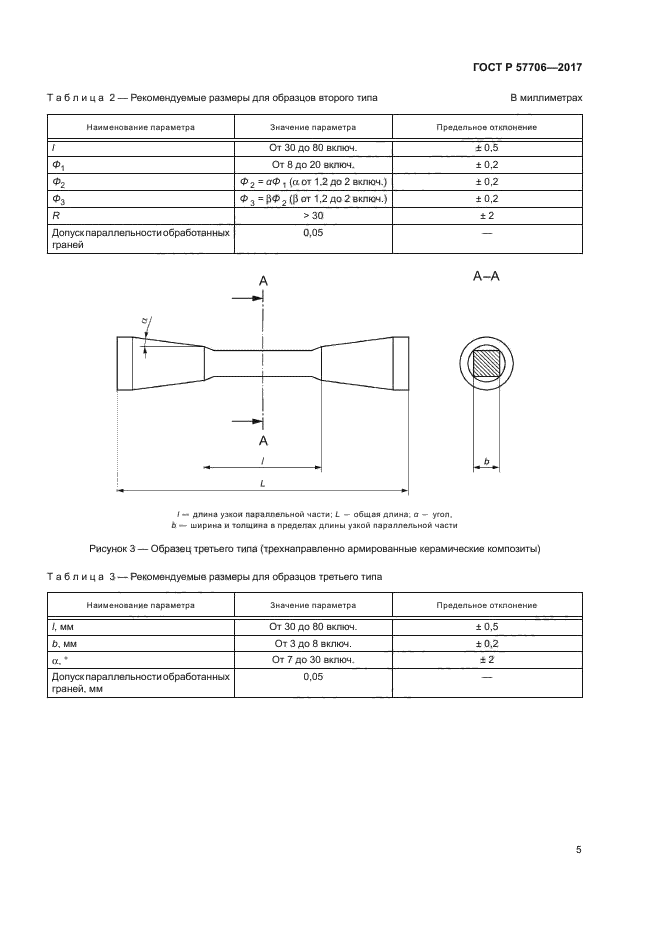

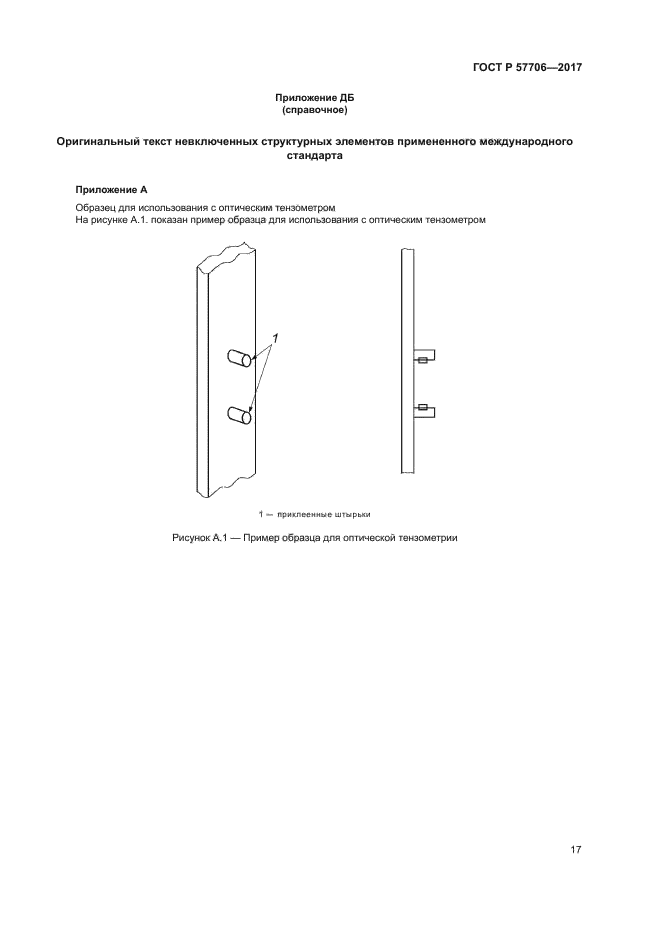

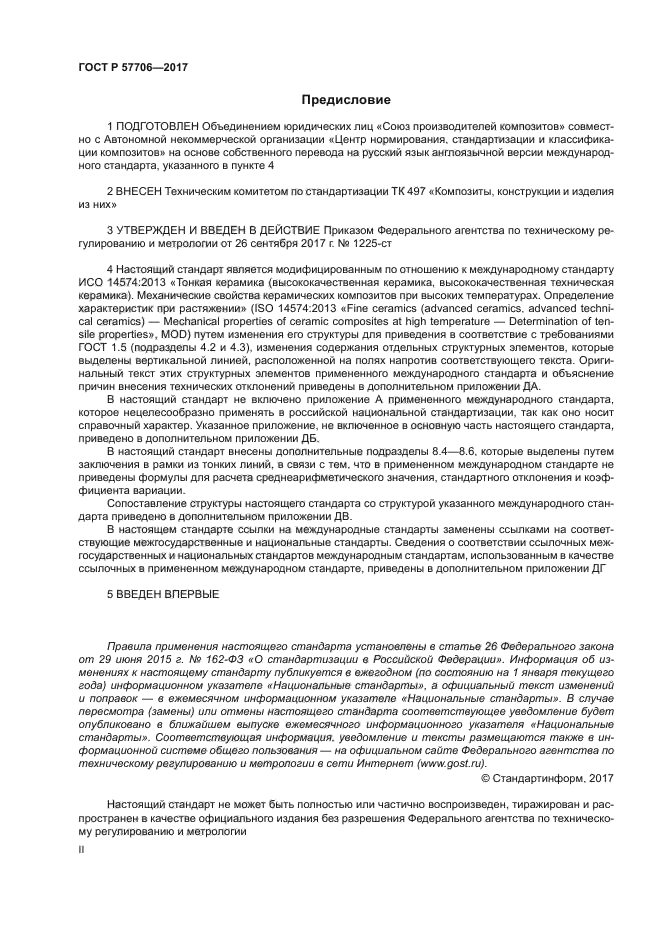

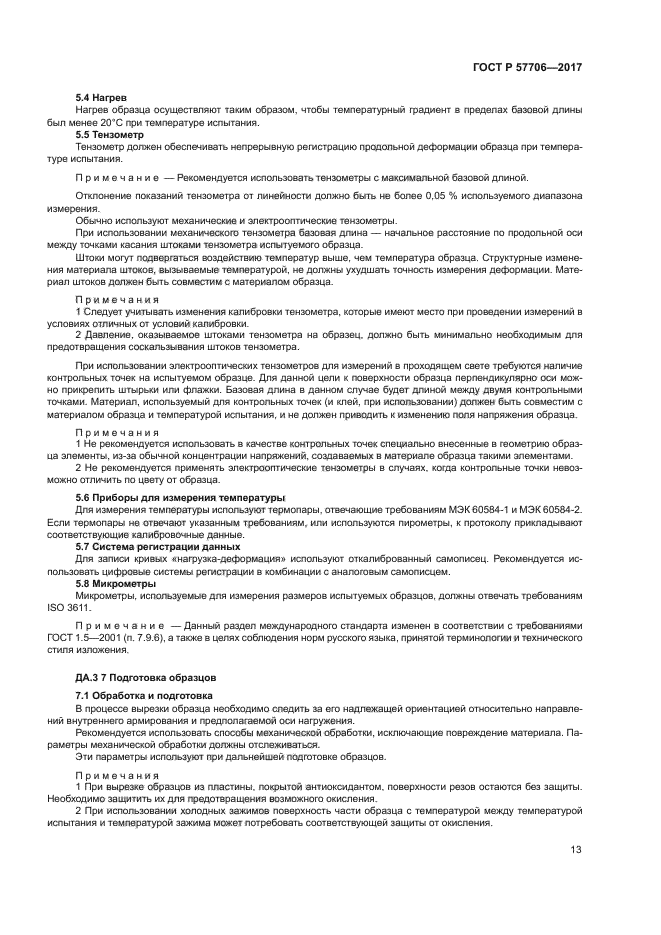

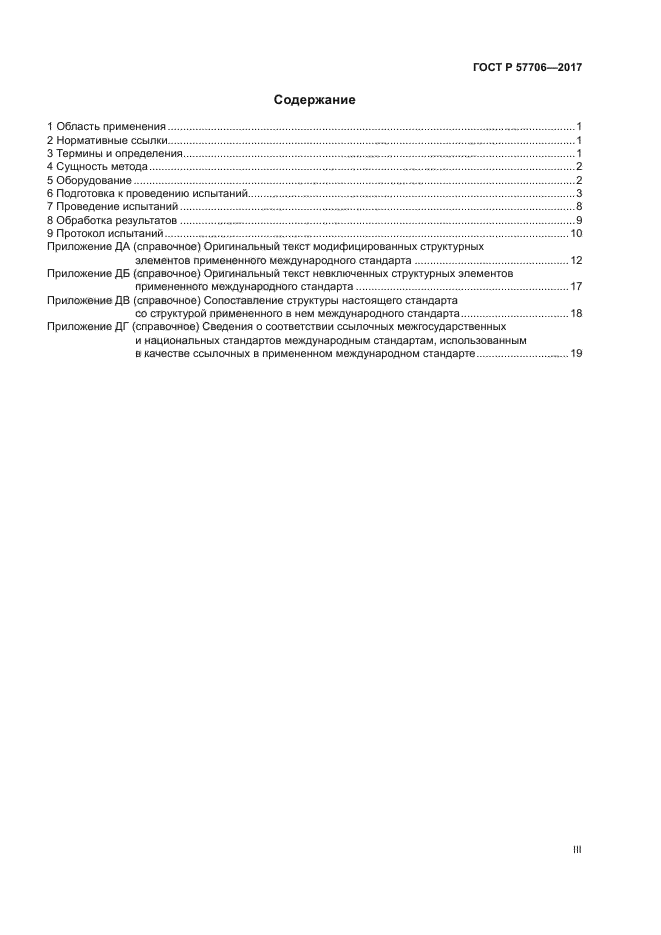

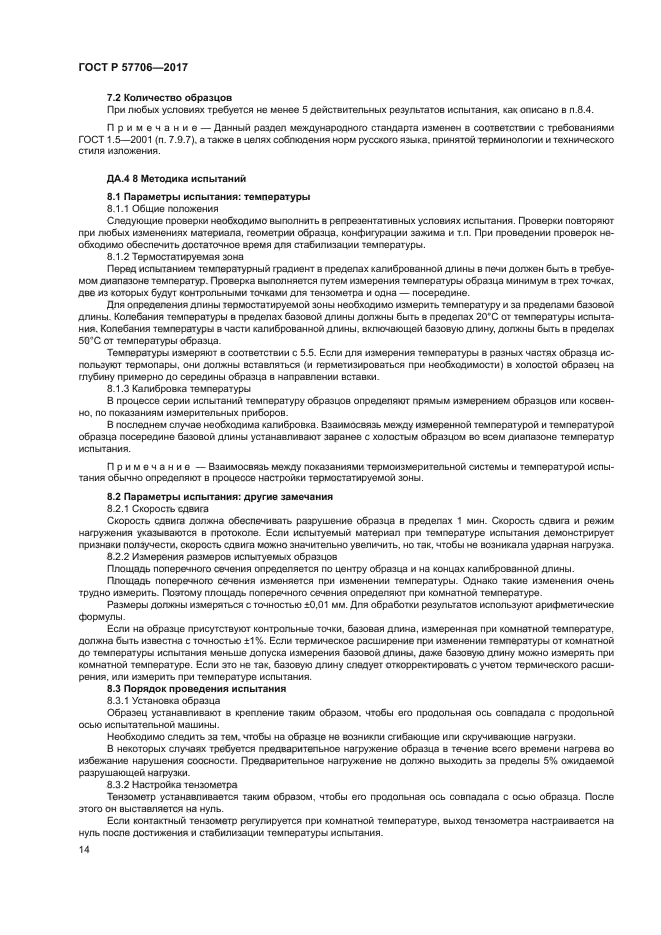

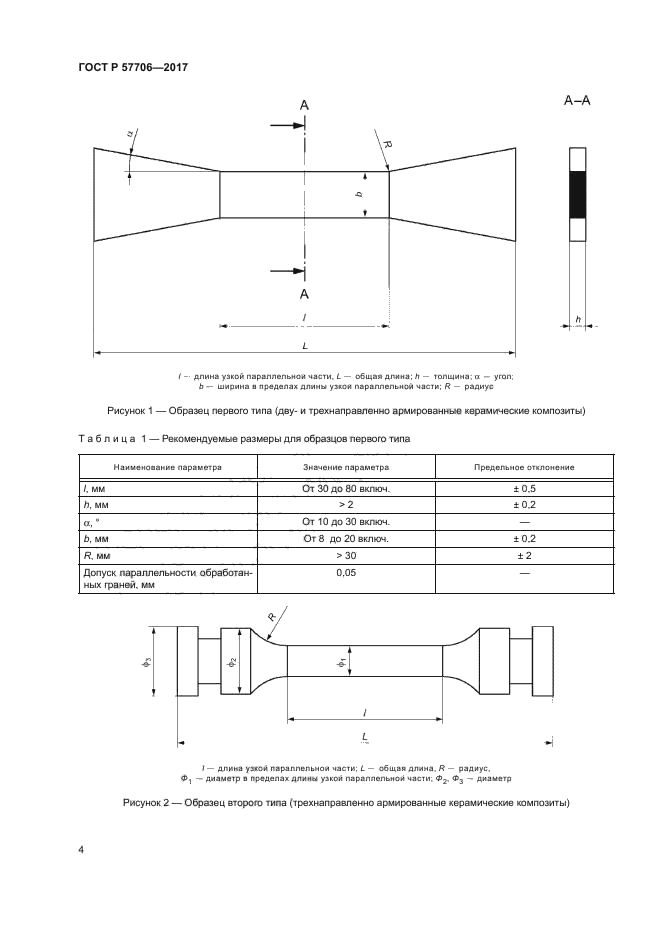

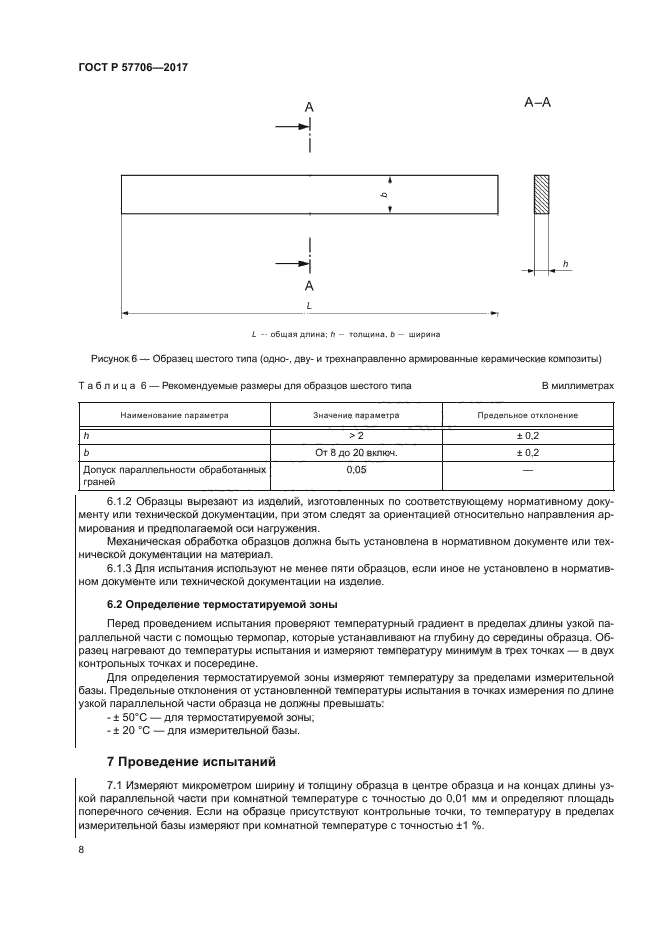

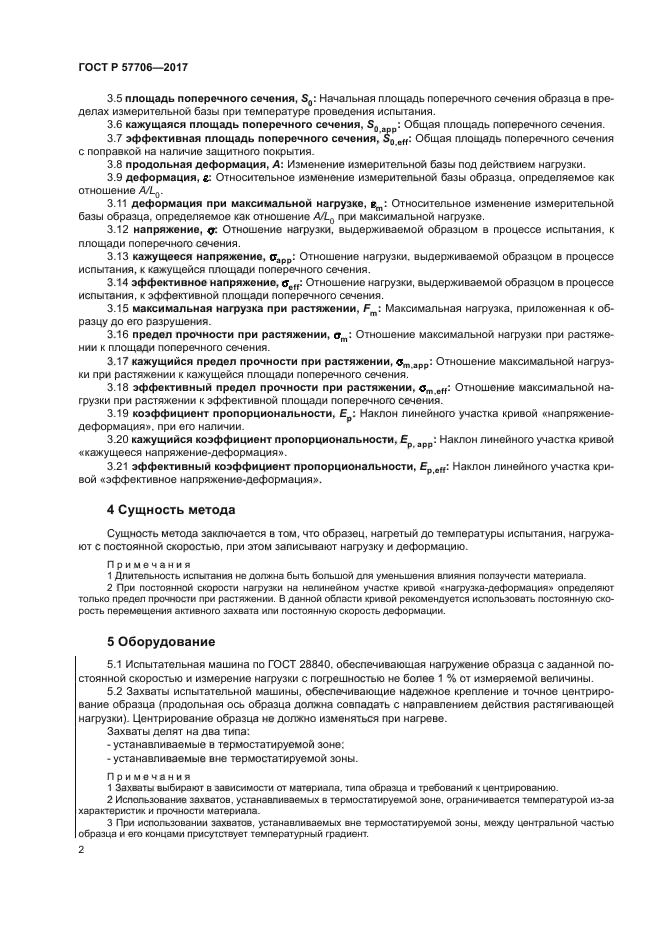

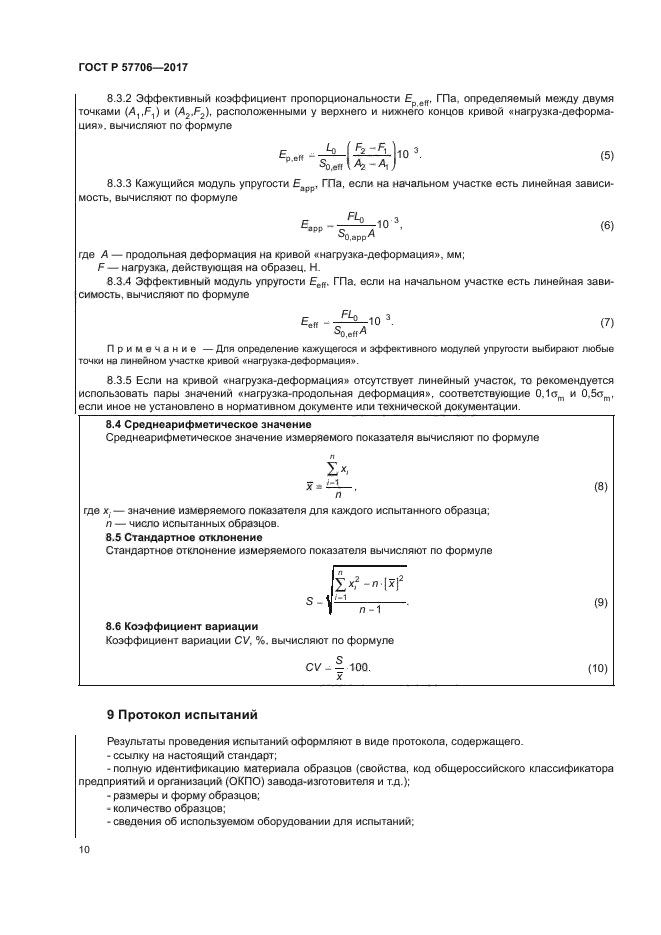

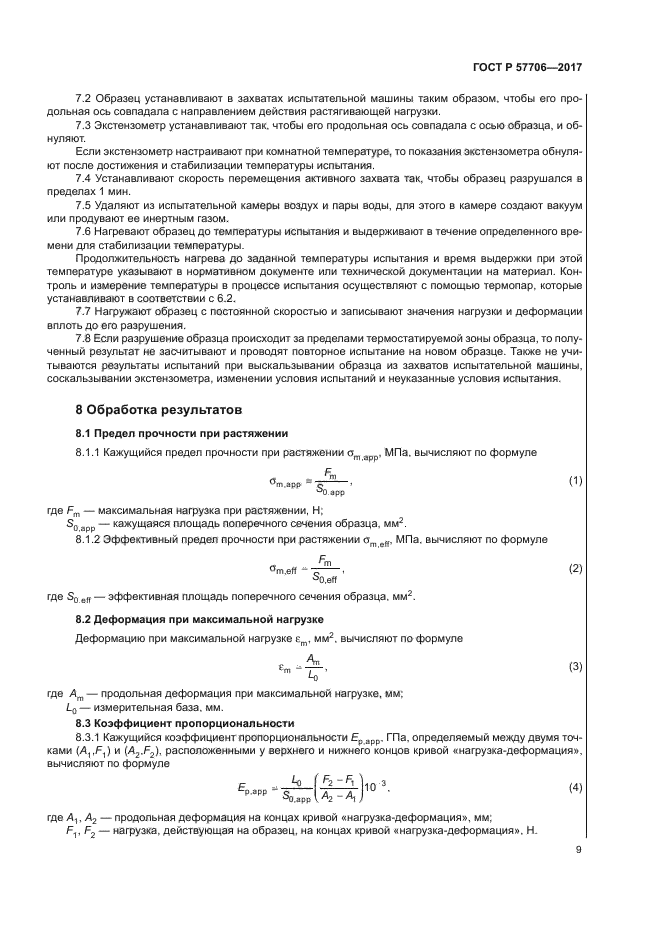

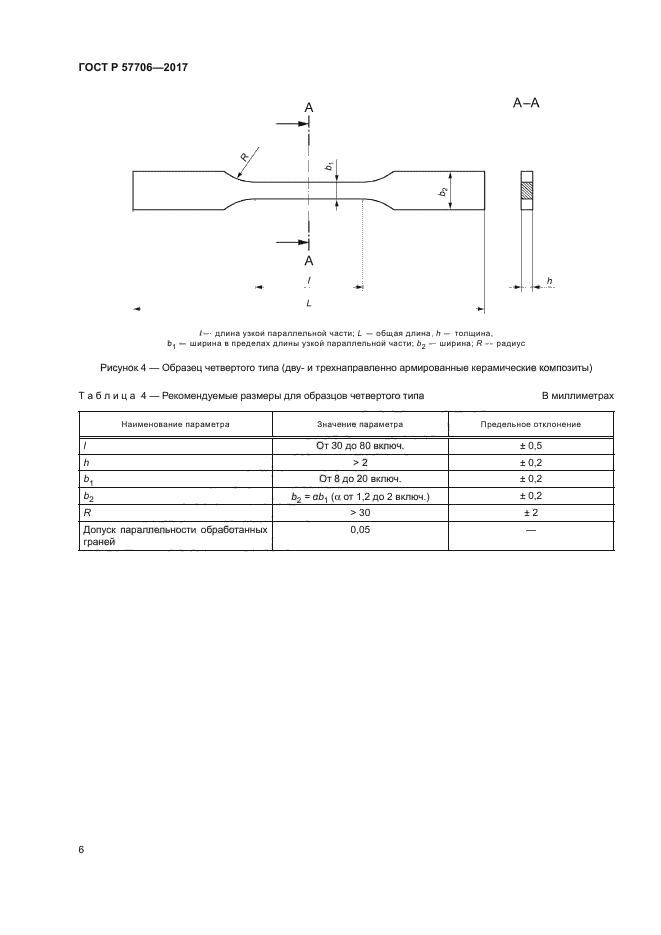

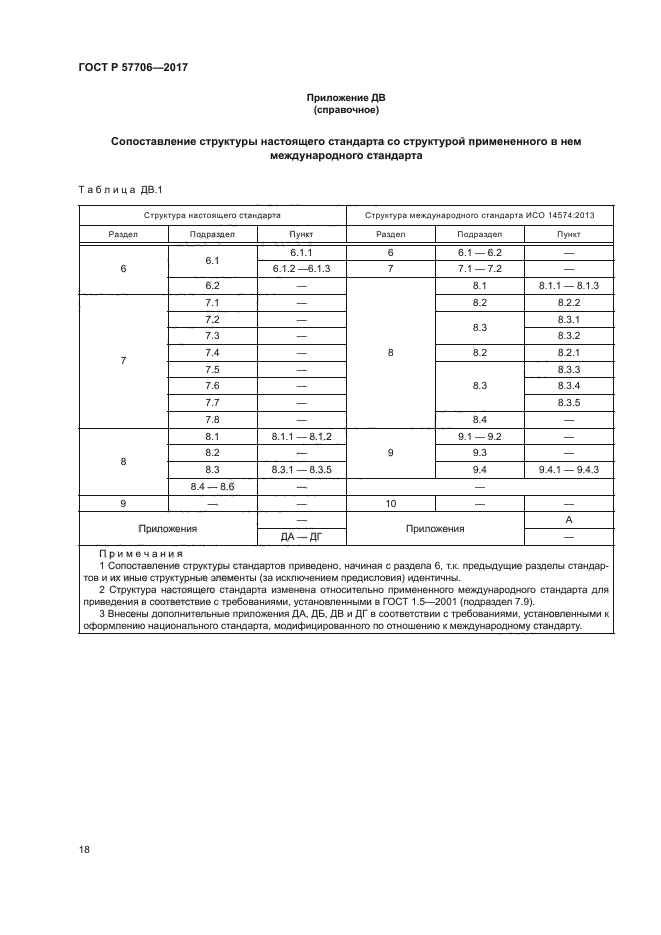

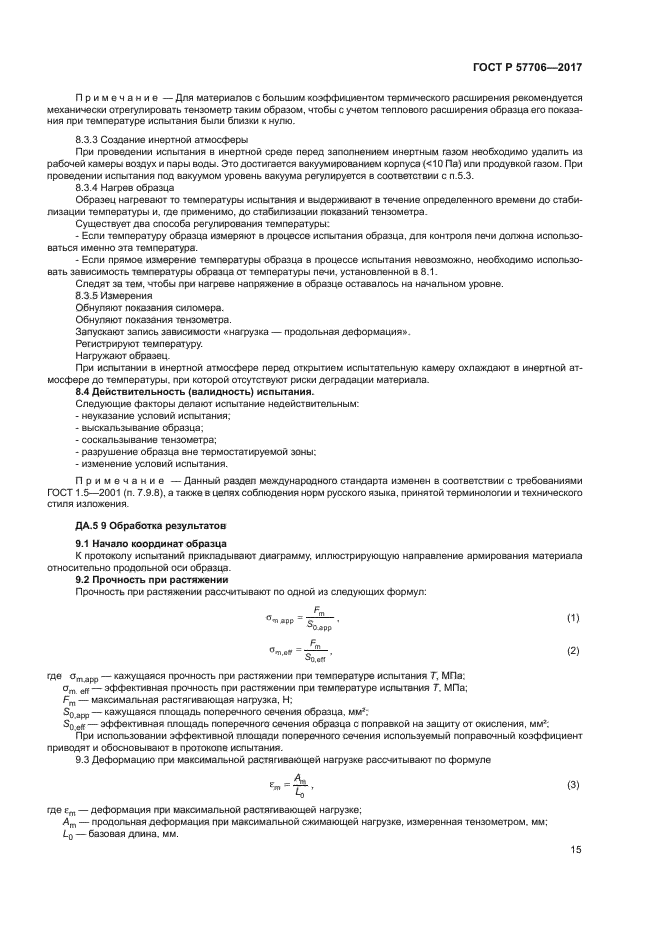

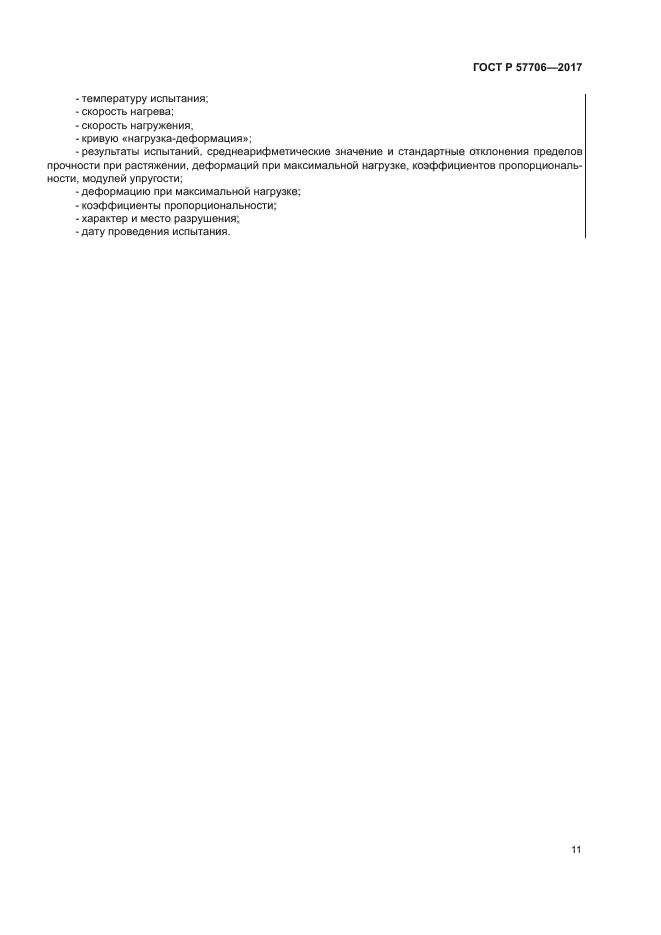

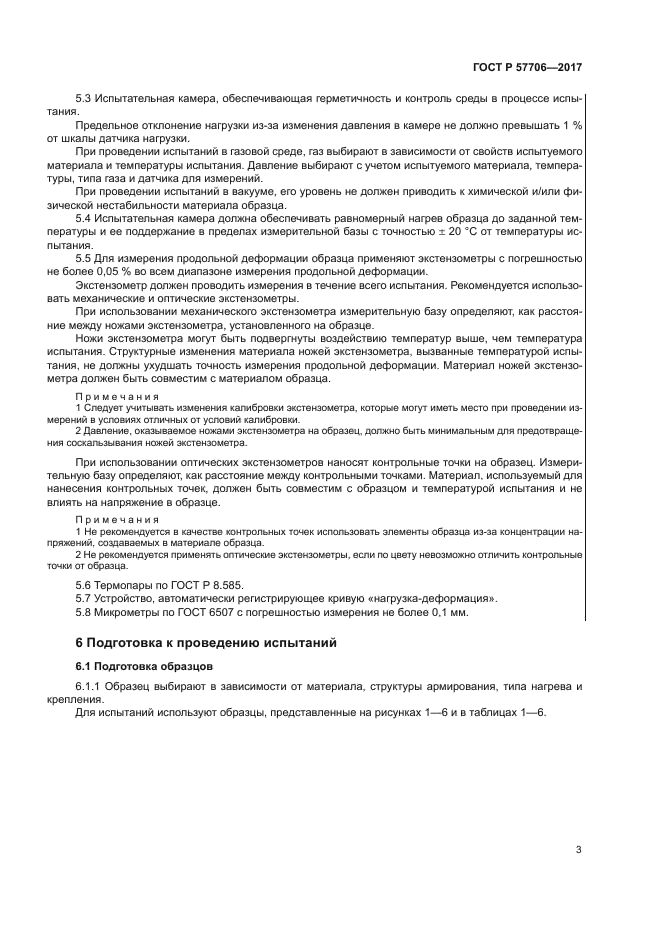

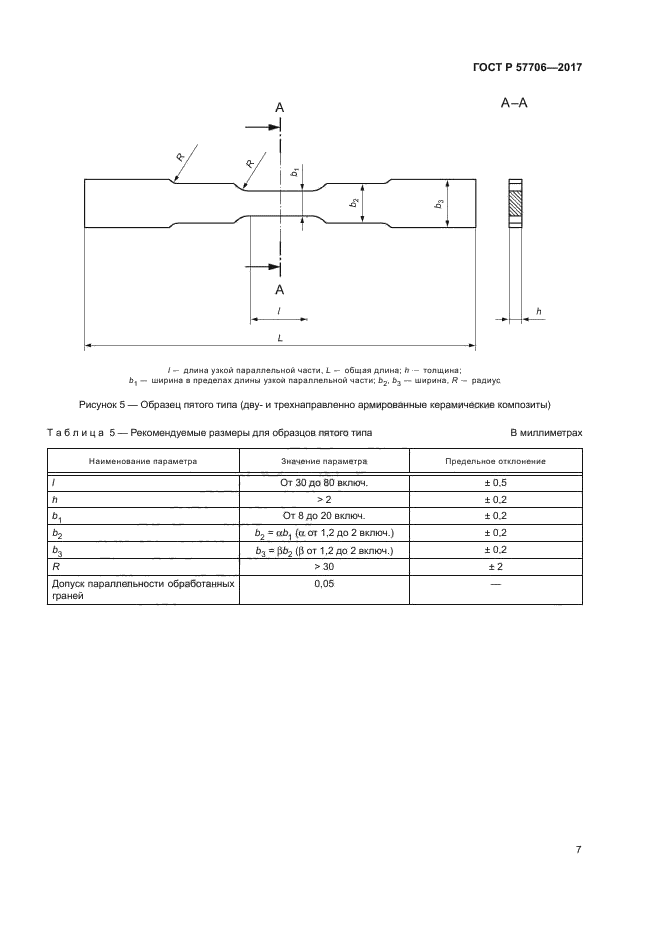

Текст ГОСТ Р 57706-2017



Другие ГОСТы

ГОСТ 16446-2012 Комплемент сухой для реакции связывания комплемента. Технические условия
ГОСТ Р 54923-2012 Композитные гибкие связи для многослойных ограждающих конструкций. Технические условия
ГОСТ Р 57843-2017 Композиты древесно-полимерные. Методы определения механических характеристик при изгибе
ГОСТ Р 58016-2017 Композиты керамические. Карбидкремниевые композиты, армированные карбидкремниевым волокном. Классификация
ГОСТ Р 57953-2017 Композиты керамические. Метод испытания керамических материалов на прочность соединения
ГОСТ Р 57749-2017 Композиты керамические. Метод испытания на изгиб при нормальной температуре
ГОСТ Р 57735-2017 Композиты керамические. Метод испытания на растяжение образцов с открытым отверстием при нормальной температуре
ГОСТ Р 57840-2017 Композиты керамические. Определение межслоевой прочности при сдвиге при повышенных температурах
ГОСТ Р 57923-2017 Композиты керамические. Определение гранулометрического состава керамических порошков методом лазерной дифракции
ГОСТ Р 57926-2017 Композиты керамические. Метод определения усталости при осевом циклическом растяжении с постоянной амплитудой и нормальной температуре
ГОСТ Р 57802-2017 Композиты керамические. Метод определения предела прочности при растяжении в направлении толщины образца при нормальной температуре
ГОСТ Р 57922-2017 Композиты керамические. Метод определения механических характеристик при монотонном одноосном растяжении и нормальной температуре
ГОСТ Р 57605-2017 Композиты керамические. Метод испытания на сжатие при повышенной температуре
ГОСТ Р 57606-2017 Композиты керамические. Метод испытания на сжатие при нормальной температуре

Дополнительная информация

Английское название
Введен в действие	01.02.2018
Дата издания	16.10.2017
