ГОСТ Р 57995-2017

Композиты полимерные. Определение характеристик при отверждении термореактивных смол динамическим механическим анализом при помощи реометра

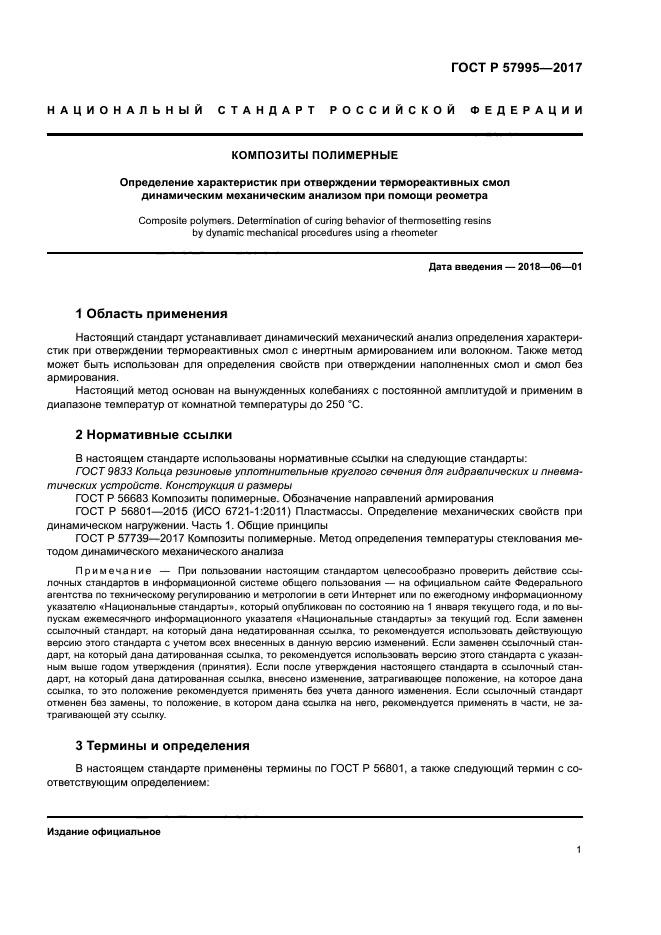

действующий Настоящий стандарт устанавливает динамический механический анализ определения характеристик при отверждении термореактивных смол с инертным армированием или волокном. Также метод может быть использован для определения свойств при отверждении наполненных смол и смол без армирования. Настоящий метод основан на вынужденных колебаниях с постоянной амплитудой и применим в диапазоне температур от комнатной температуры до 250 °C

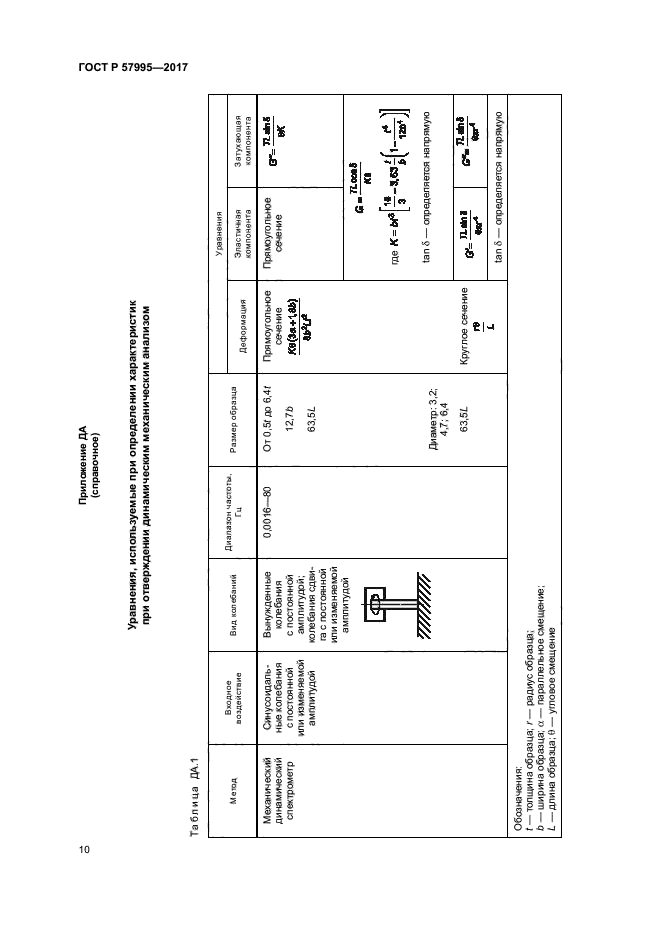

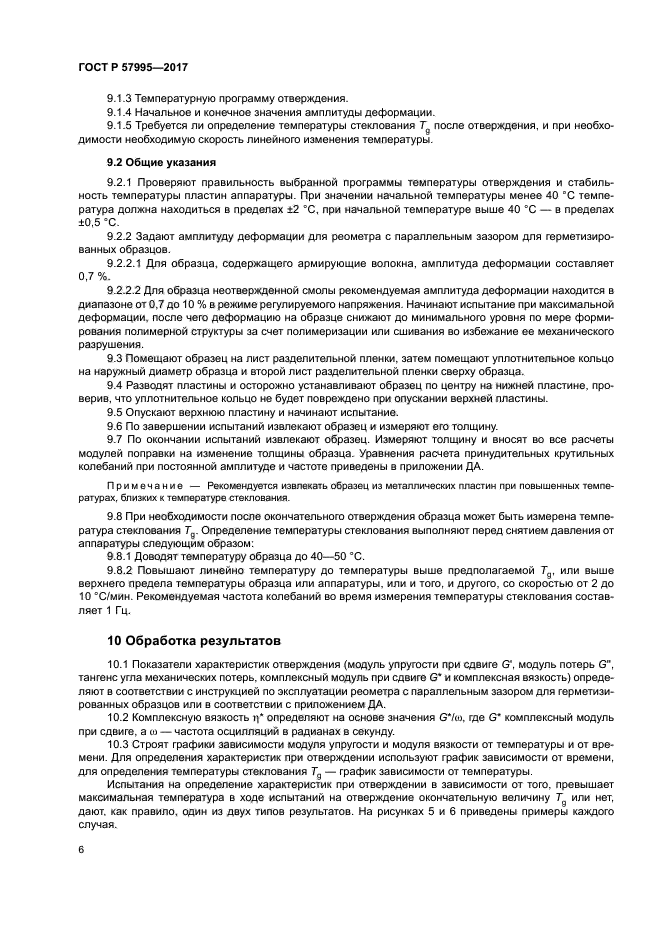

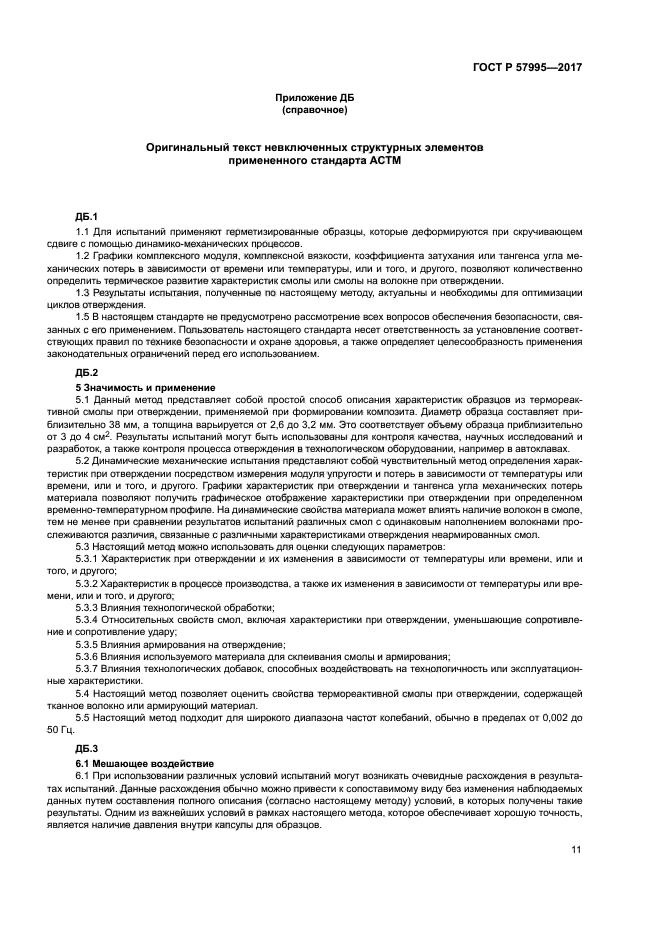

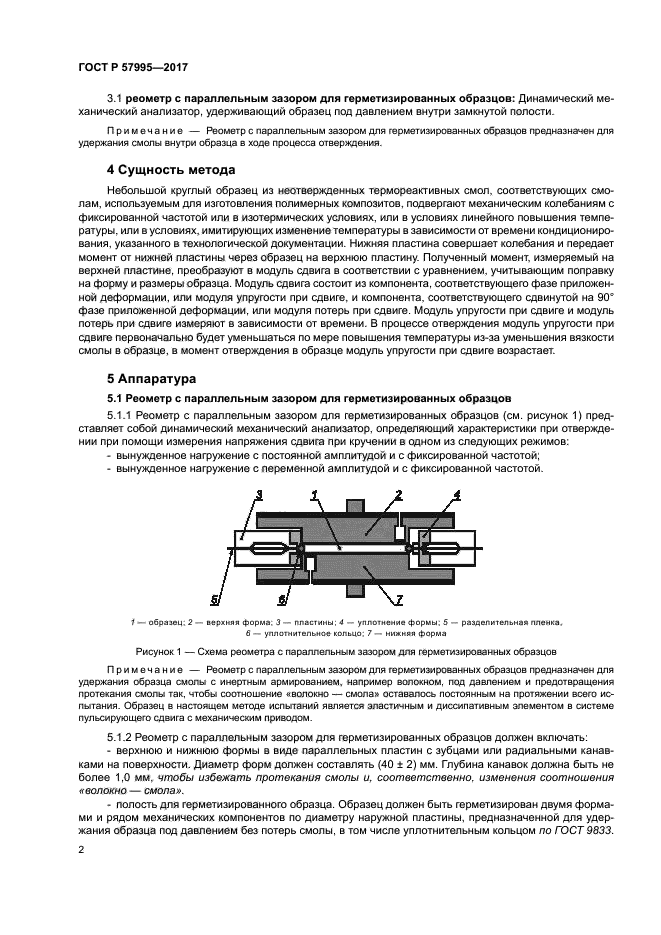

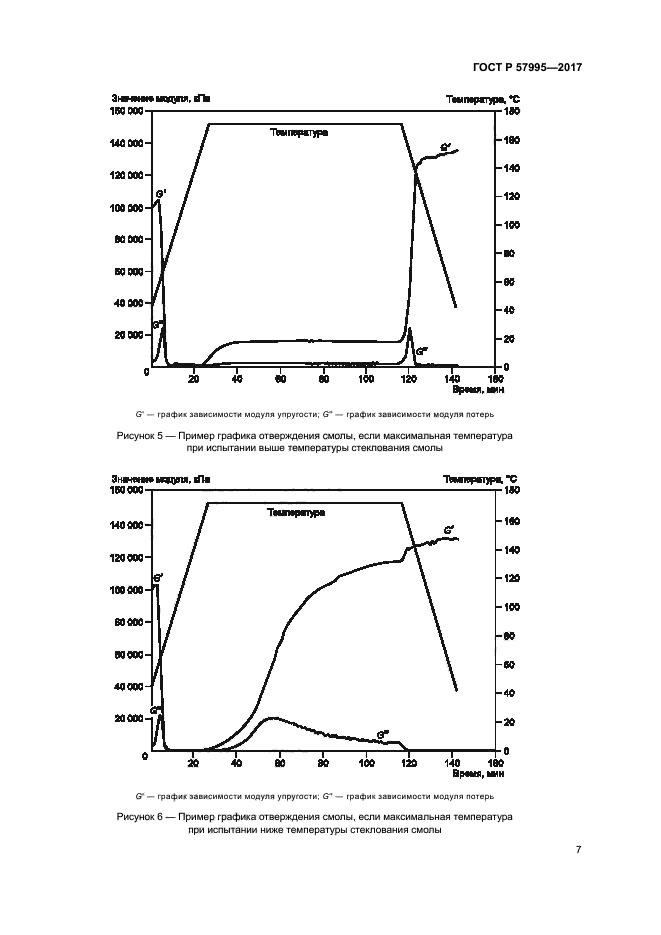

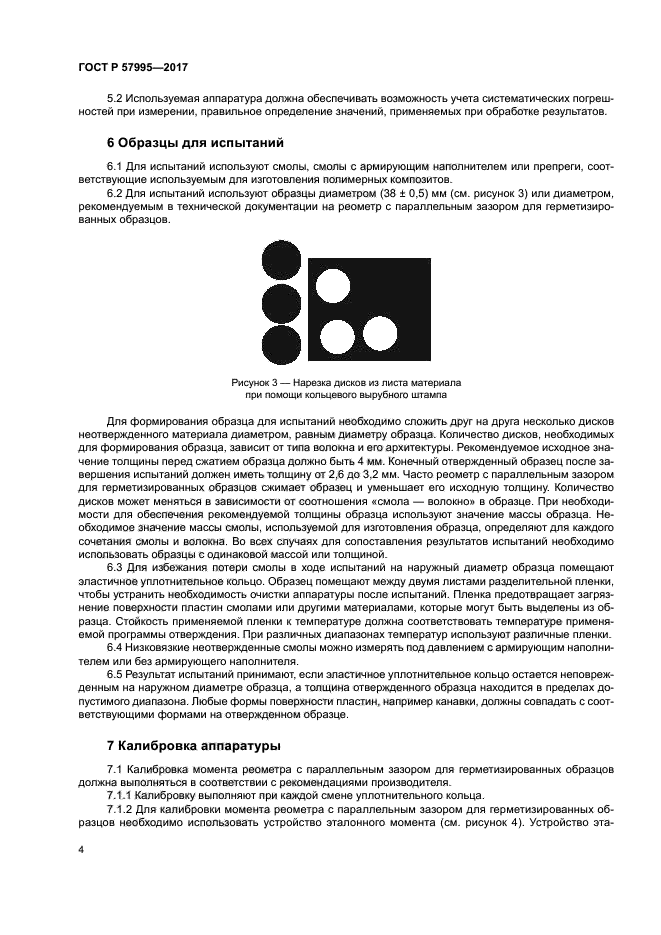

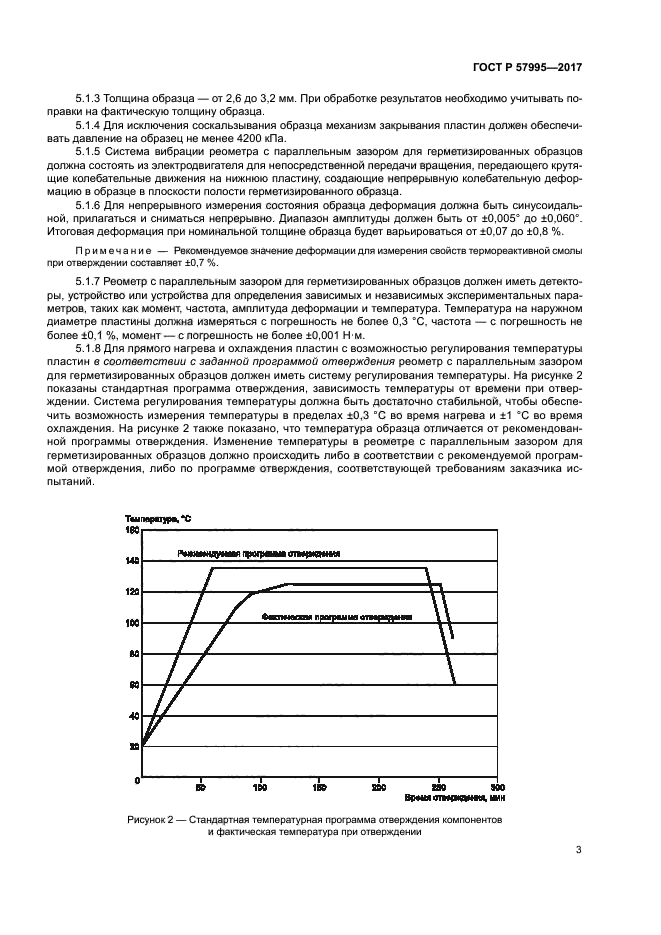

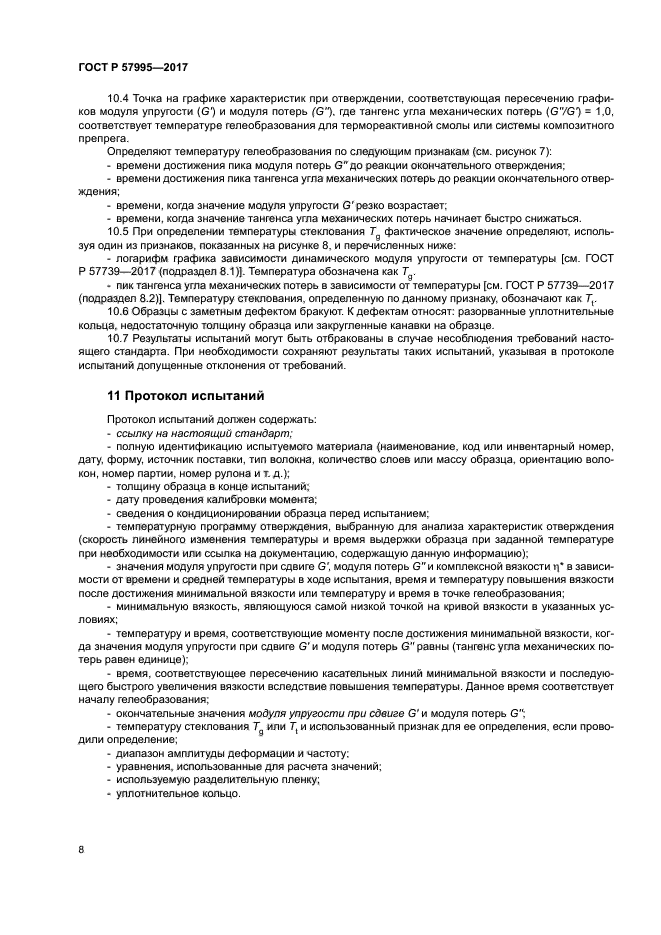

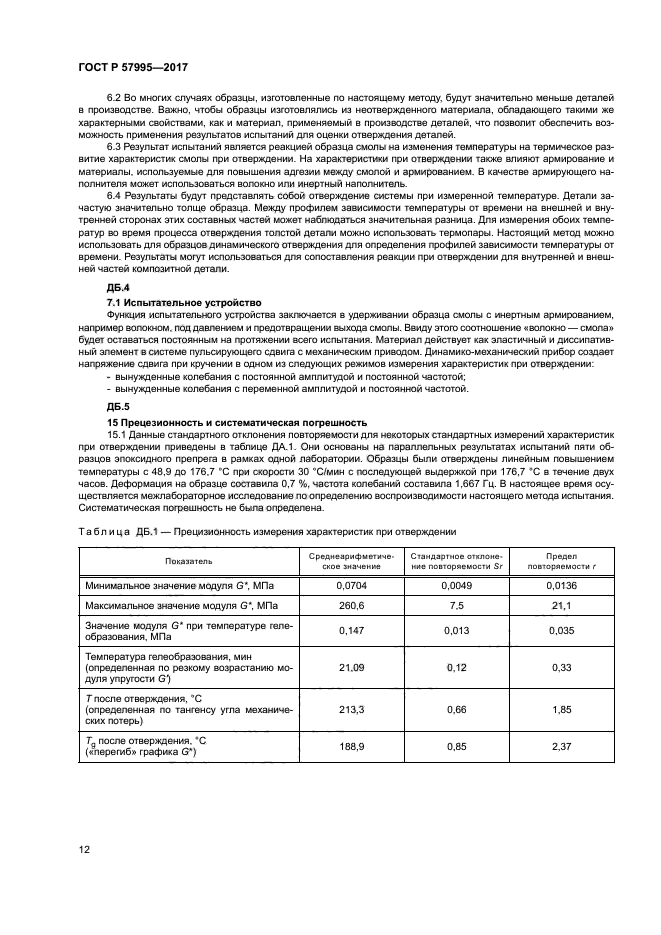

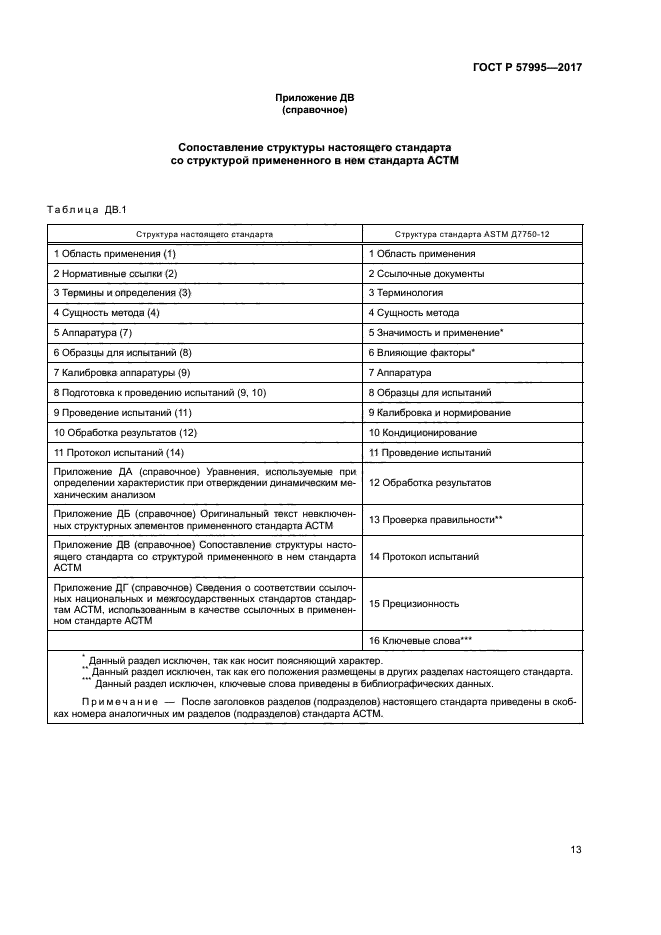

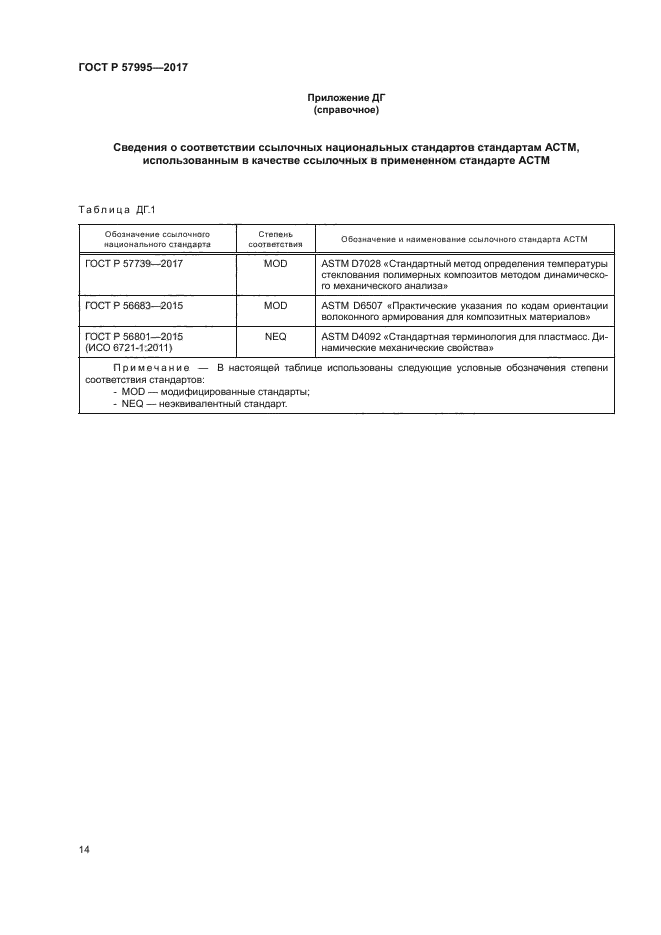

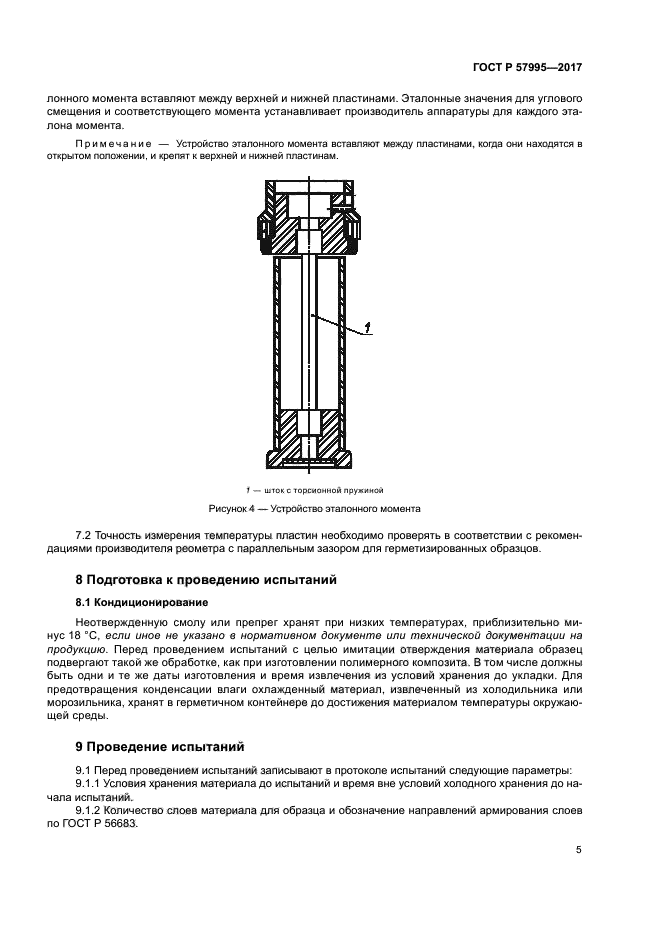

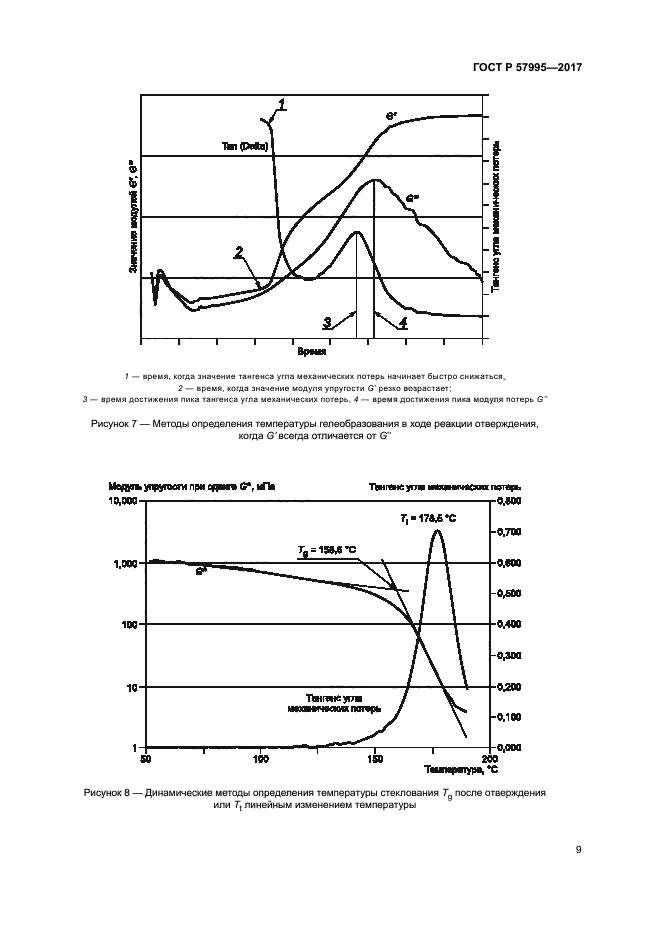

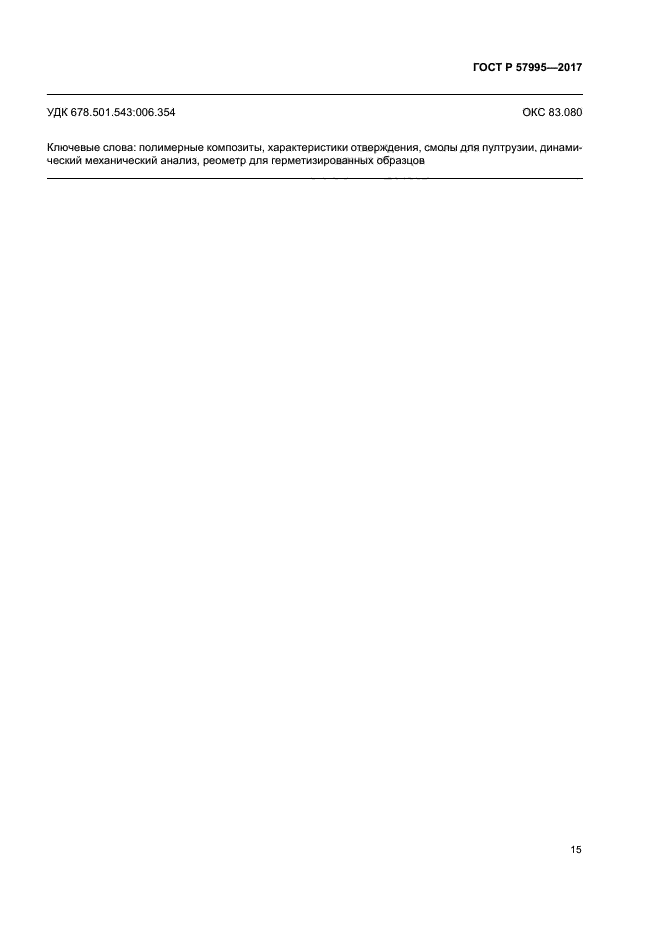

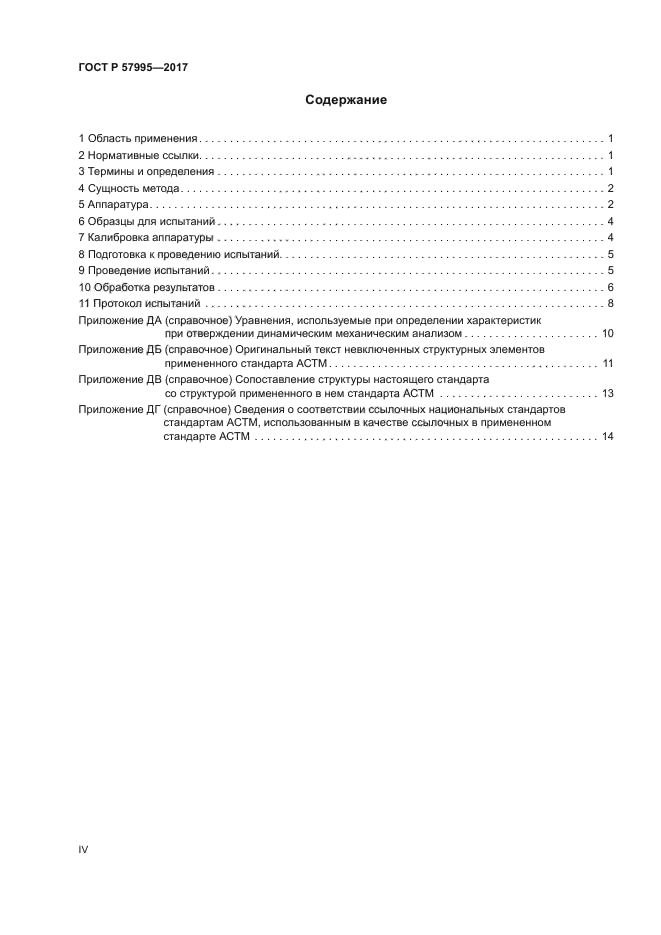

Текст ГОСТ Р 57995-2017

Другие ГОСТы

ГОСТ Р 57739-2017 Композиты полимерные. Определение температуры стеклования методом динамического механического анализа
ГОСТ Р 57715-2017 Композиты полимерные. Определение ударной вязкости по Изоду
ГОСТ Р 57969-2017 Композиты полимерные. Определение удельной теплоемкости методом дифференциальной сканирующей калориметрии с температурной модуляцией
ГОСТ Р 57727-2017 Композиты полимерные. Определение условной прочности на смятие при растяжении или сжатии
ГОСТ Р 71091-2023 Композиты полимерные. Определение характеристик межслоевой трещиностойкости (вязкости разрушения) при статическом нагружении по типу II (моде II) однонаправленно-армированных композитов методом испытания на изгиб образца с торцевой трещиной (ENF-Test)
ГОСТ Р 56808-2023 Композиты полимерные. Определение характеристик межслоевой трещиностойкости (вязкости разрушения) при статическом нагружении смешанного типа (тип I-тип II, мода I-мода II) однонаправленно-армированных композитов методом комбинированного испытания на изгиб и растяжение образца с торцевой трещиной (MMB-Test)
ГОСТ Р 57697-2017 Композиты полимерные. Определение характеристик отверждения смол для пултрузии методом термического анализа
ГОСТ Р 56975-2016 Композиты полимерные. Показатели внешнего вида изделий из многослойных стеклокомпозитов
ГОСТ Р 57800-2017 Композиты полимерные. Подготовка образцов для микроструктурных исследований
ГОСТ Р 57734-2017 Композиты полимерные. Определение энергии удара, затраченной на разрушение образца
ГОСТ Р 56818-2015 Композиты полимерные. Определение химической стойкости термореактивных смол
ГОСТ Р 56791-2023 Композиты полимерные. Определение характеристик прочности при сдвиге материалов внутреннего слоя «сэндвич»-конструкций методом испытания балки на изгиб
ГОСТ Р 57207-2016 Композиты полимерные. Определение характеристик при сдвиге методом перекашивания образцов с V-образным вырезом
ГОСТ Р 57778-2017 Композиты полимерные. Определение характеристик при сдвиге в плоскости армирования методом перекашивания пластины

Дополнительная информация

Английское название
Введен в действие	01.06.2018
Дата издания	12.01.2018
