ГОСТ 26605-2017

Полимерные эластичные ячеистые материалы. Определение зависимости напряжение-деформация при сжатии и напряжения сжатия

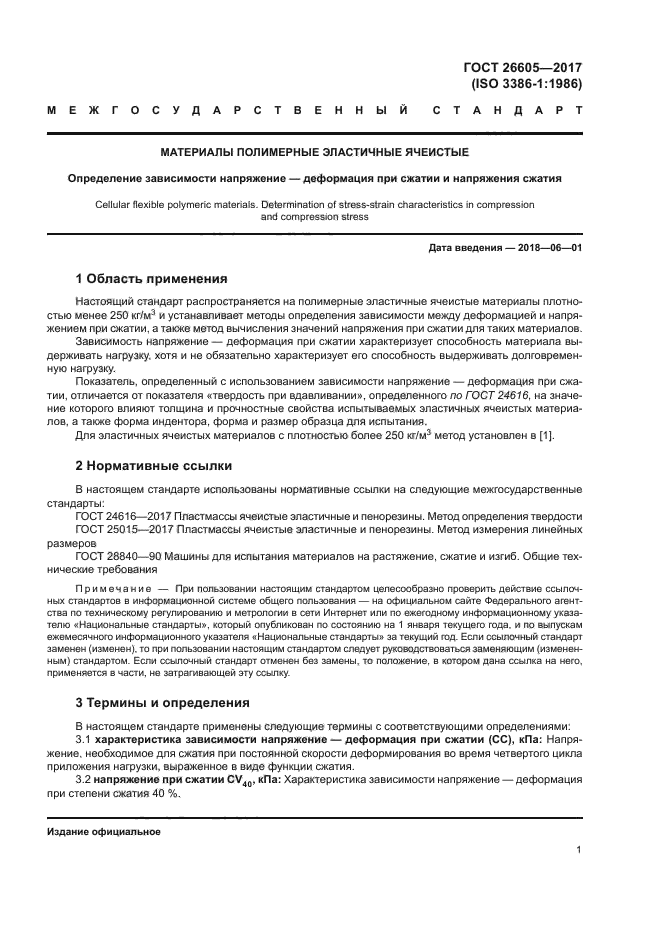

действующий Настоящий стандарт распространяется на полимерные эластичные ячеистые материалы плотностью менее 250 кг/м куб. и устанавливает методы определения зависимости между деформацией и напряжением при сжатии, а также метод вычисления значений напряжения при сжатии для таких материалов. Зависимость «напряжение – деформация» при сжатии характеризует способность материала выдерживать нагрузку, хотя и не обязательно характеризует его способность выдерживать долговременную нагрузку. Показатель, определенный с использованием зависимости «напряжение-деформация» при сжатии, отличается от показателя «твердость при вдавливании», определенного по ГОСТ 24616, на значение которого влияют толщина и прочностные свойства испытываемых эластичных ячеистых материалов, а также форма индентора, форма и размер образца для испытания

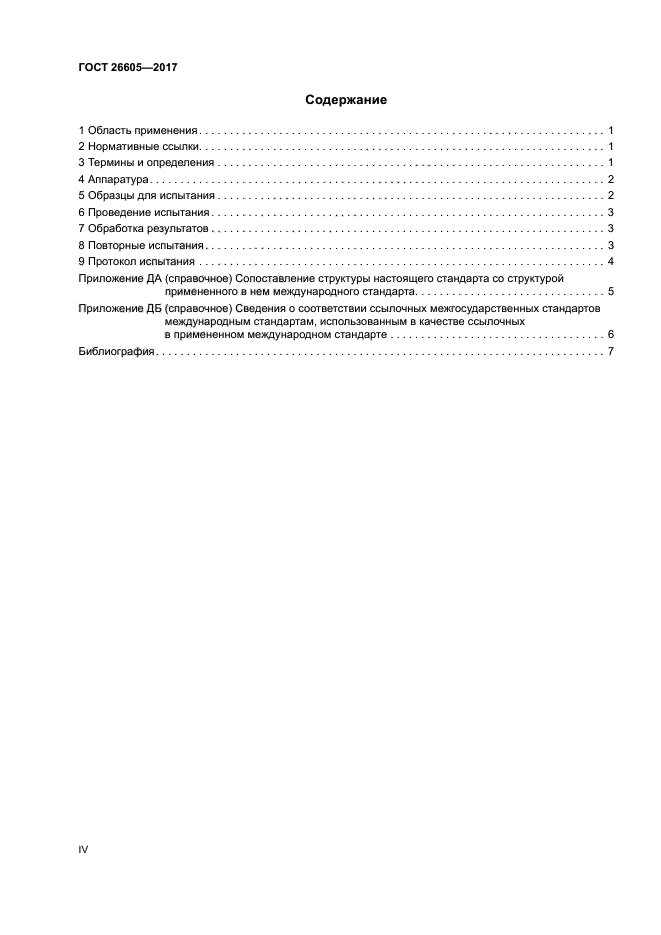

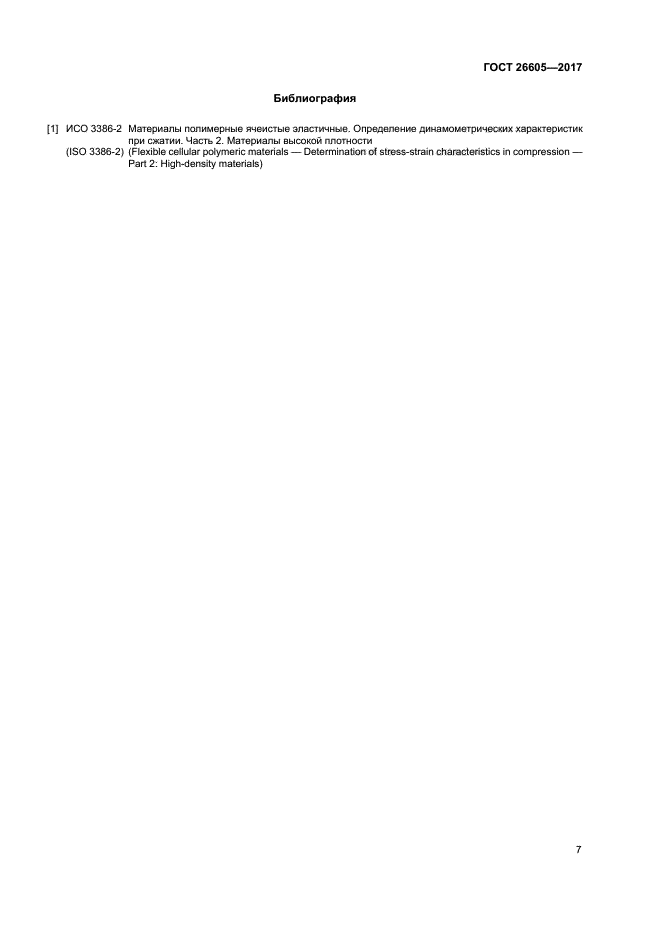

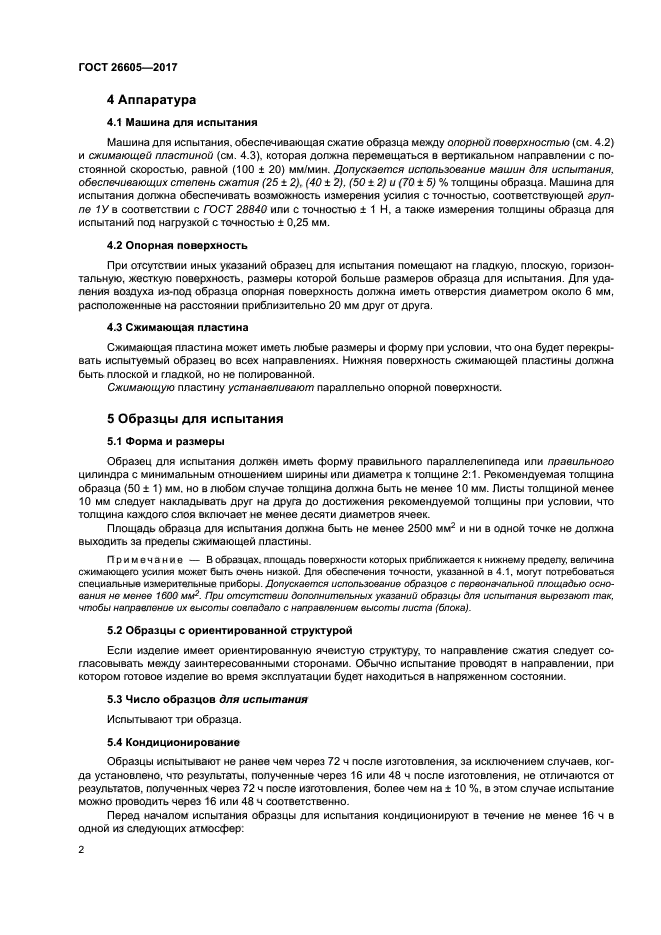

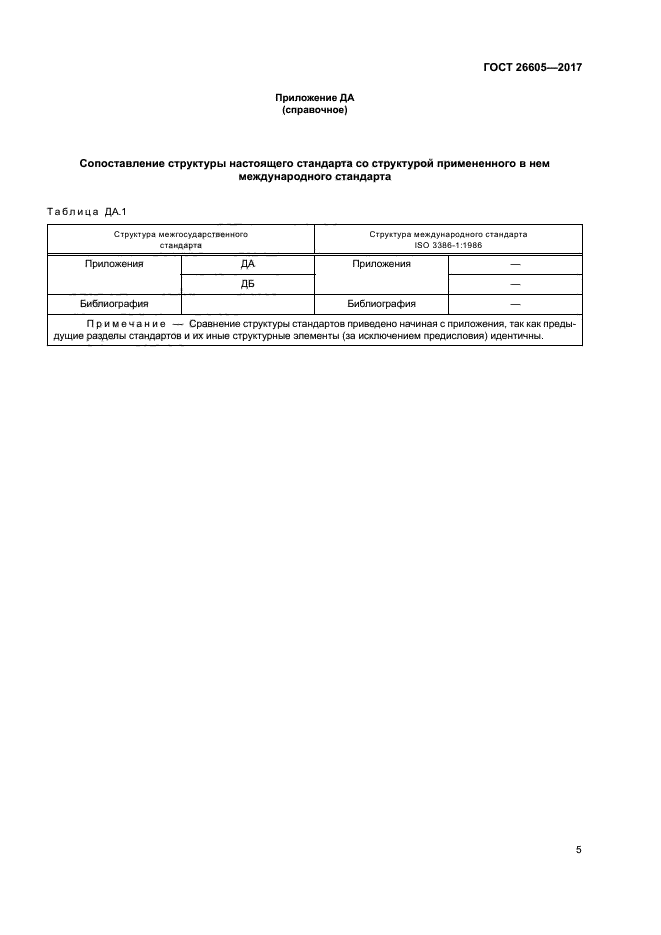

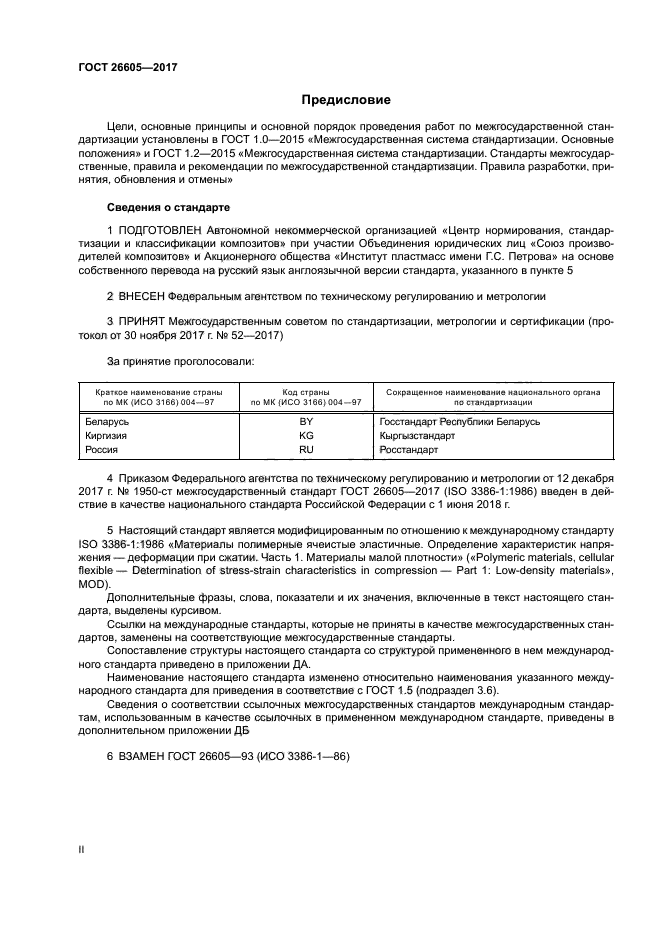

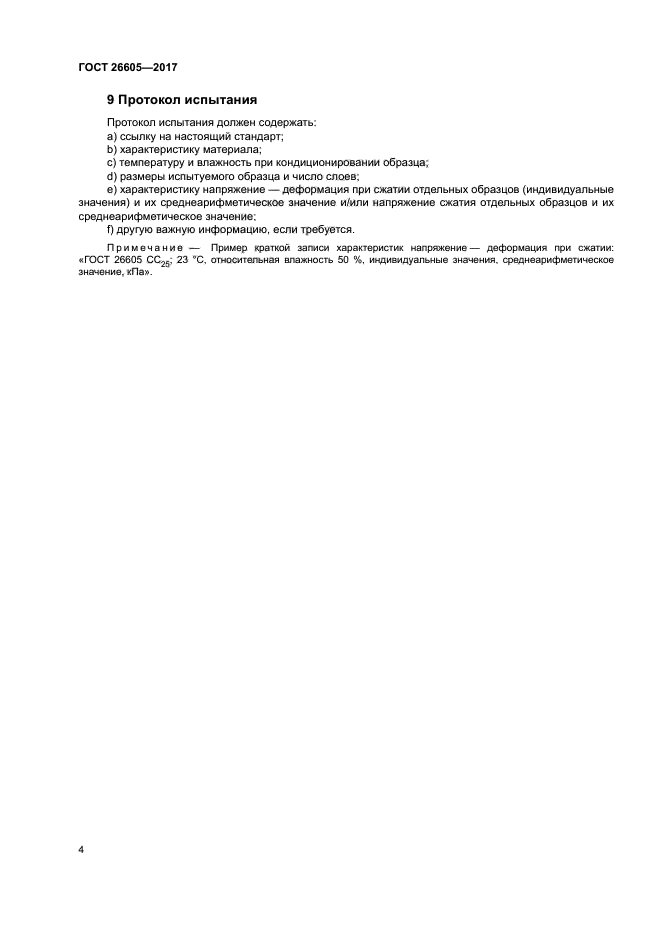

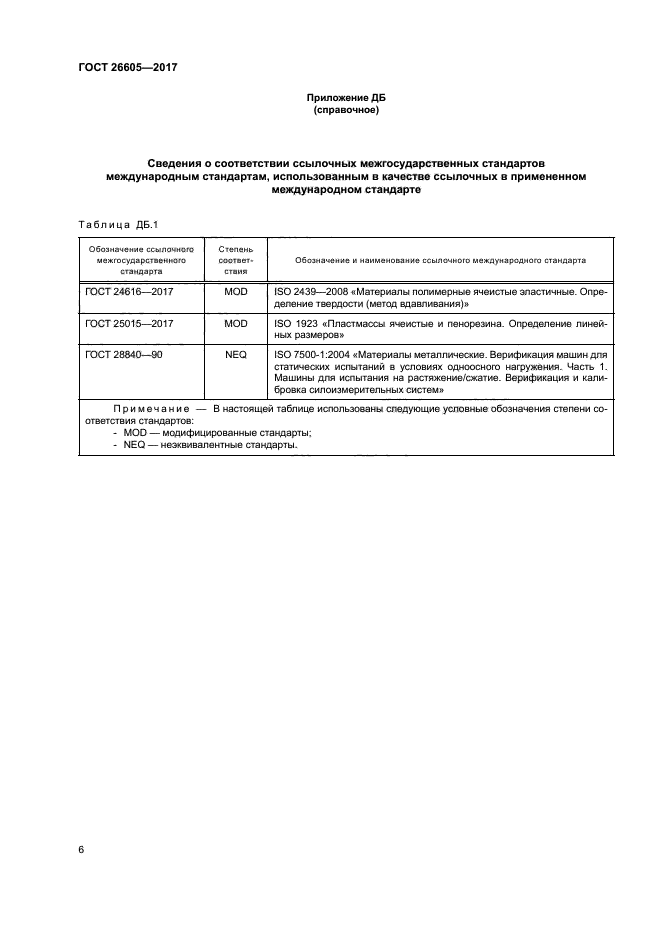

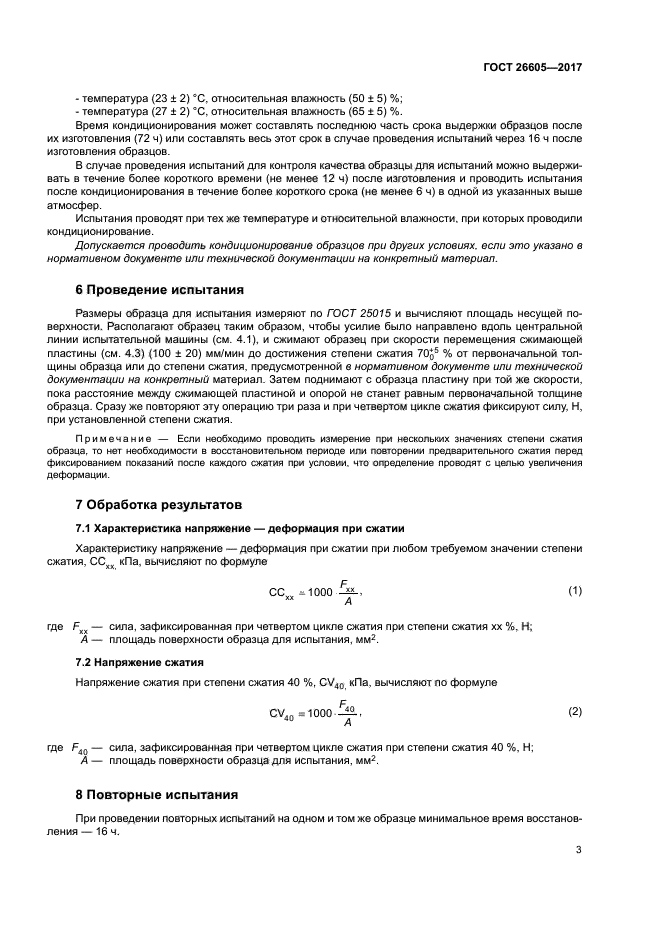

Текст ГОСТ 26605-2017

 С поправками и изменениями:

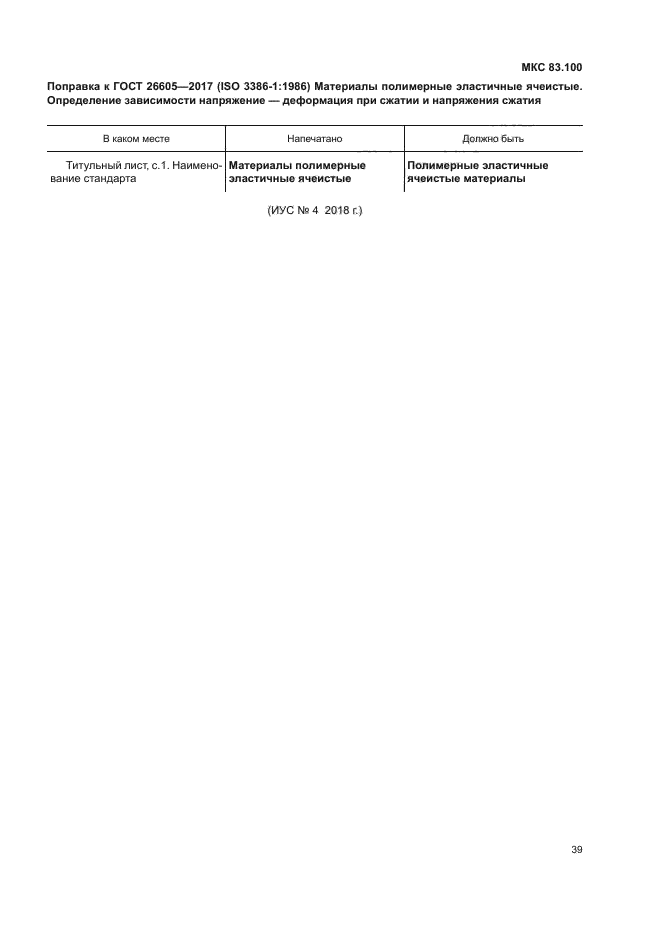

Поправка к ГОСТ 26605-2017 от 16.04.2018

Поправка к ГОСТ 26605-2017 от 16.04.2018

Другие ГОСТы

ГОСТ Р 59534-2021 Полиграфические характеристики (полиграфическое исполнение) брайлевских изданий
ГОСТ ISO 12643-4-2017 Полиграфия. Требования безопасности для полиграфических машин, оборудования и систем. Часть 4. Машины, оборудование и системы для переработки бумаги и картона
ГОСТ ISO 12643-5-2017 Полиграфия. Требования безопасности для полиграфических машин, оборудования и систем. Часть 5. Машины печатные тигельные автономные
ГОСТ 13303-86 Полиизобутилен высокомолекулярный. Технические условия
ГОСТ Р 70096-2022 Полимерные узлы ортопедических аппаратов. Общие технические требования. Классификация. Методы контроля
ГОСТ 26605-93 Полимерные эластичные ячеистые материалы. Определение зависимости напряжение-деформация при сжатии и напряжения сжатия
ГОСТ Р 50171-92 Полимерные эластичные ячеистые материалы. Определение зависимости напряжение-деформация при сжатии и напряжения сжатия
ГОСТ 26311-84 Полиолефины. Метод определения сажи
ГОСТ 34879-2022 Полиоксихлорид алюминия. Технические условия
ГОСТ Р 58580-2019 Полиоксихлорид алюминия. Технические условия
ГОСТ 10589-87 Полимиад 610 литьевой. Технические условия
ГОСТ 25276-82 Полимеры. Метод определения вязкости ротационным вискозиметром при определенной скорости сдвига
ГОСТ Р 57952-2017 Полимеры фторсодержащие. Определение значений температуры и теплоты переходов методом дифференциальной сканирующей калориметрии
ГОСТ 26605 2017 Полимерные эластичные ячеистые материалы. Определение зависимости напряжение-деформация при сжатии и напряжения сжатия

Дополнительная информация

Английское название
Введен в действие	01.06.2018
Взамен	ГОСТ 26605-93
Дата издания	17.01.2018
