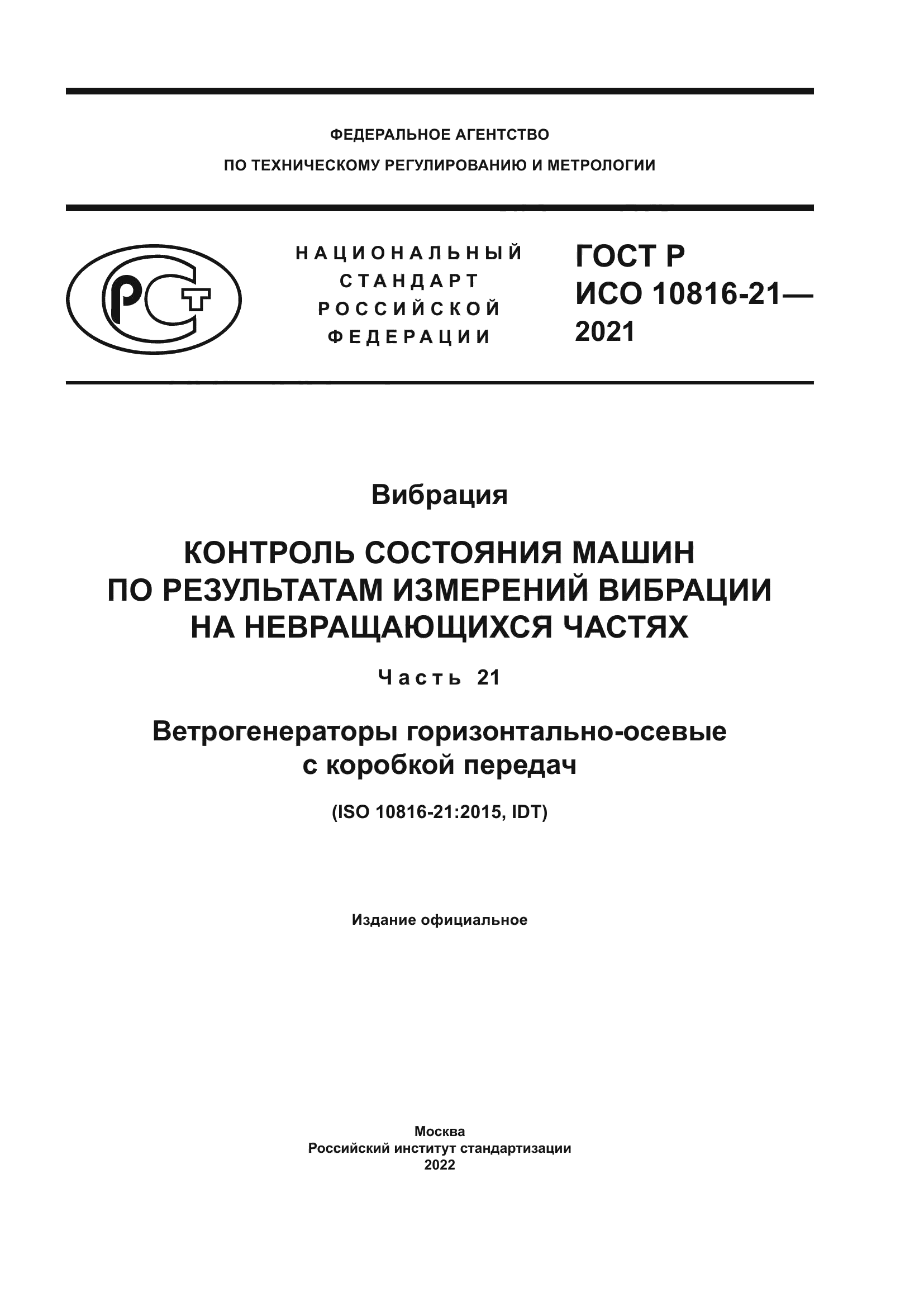

ГОСТ Р ИСО 10816-21-2021

Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 21. Ветрогенераторы горизонтально-осевые с коробкой передач

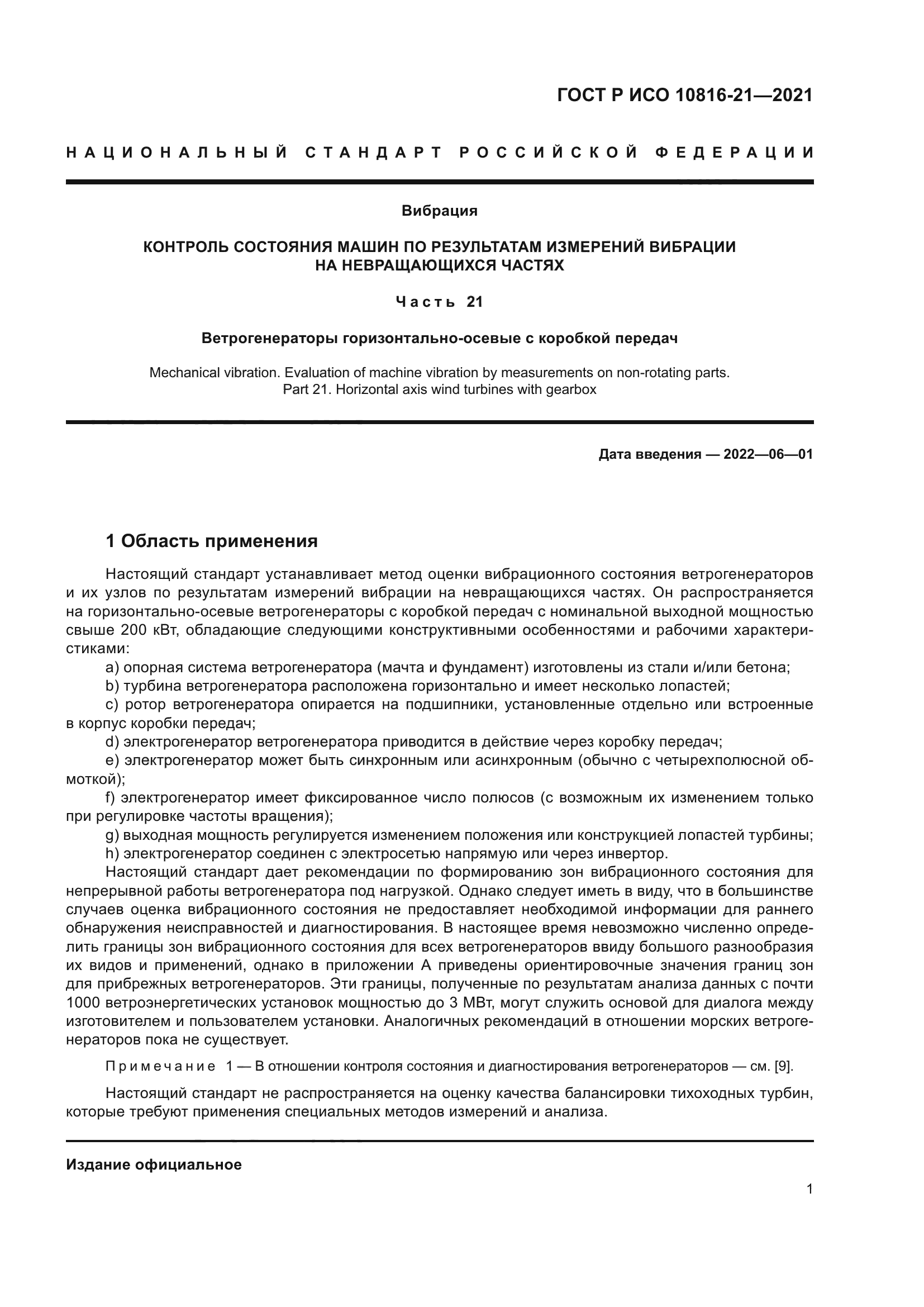

действующий Настоящий стандарт устанавливает метод оценки вибрационного состояния ветрогенераторов и их узлов по результатам измерений вибрации на невращающихся частях. Он распространяется на горизонтально-осевые ветрогенераторы с коробкой передач с номинальной выходной мощностью свыше 200 кВт, обладающие следующими конструктивными особенностями и рабочими характеристиками: а) опорная система ветрогенератора (мачта и фундамент) изготовлены из стали и/или бетона;b) турбина ветрогенератора расположена горизонтально и имеет несколько лопастей; c) ротор ветрогенератора опирается на подшипники, установленные отдельно или встроенные в корпус коробки передач; d) электрогенератор ветрогенератора приводится в действие через коробку передач;е) электрогенератор может быть синхронным или асинхронным (обычно с четырехполюсной обмоткой); f) электрогенератор имеет фиксированное число полюсов (с возможным их изменением только при регулировке частоты вращения)g) выходная мощность регулируется изменением положения или конструкцией лопастей турбины; h) электрогенератор соединен с электросетью напрямую или через инвертор. Настоящий стандарт дает рекомендации по формированию зон вибрационного состояния для непрерывной работы ветрогенератора под нагрузкой. Однако следует иметь в виду, что в большинстве случаев оценка вибрационного состояния не предоставляет необходимой информации для раннего обнаружения неисправностей и диагностирования. В настоящее время невозможно численно определить границы зон вибрационного состояния для всех ветрогенераторов ввиду большого разнообразия их видов и применений, однако в приложении А приведены ориентировочные значения границ зон для прибрежных ветрогенераторов. Эти границы, полученные по результатам анализа данных с почти 1000 ветроэнергетических установок мощностью до 3 МВт, могут служить основой для диалога между изготовителем и пользователем установки. Аналогичных рекомендаций в отношении морских ветрогенераторов пока не существует

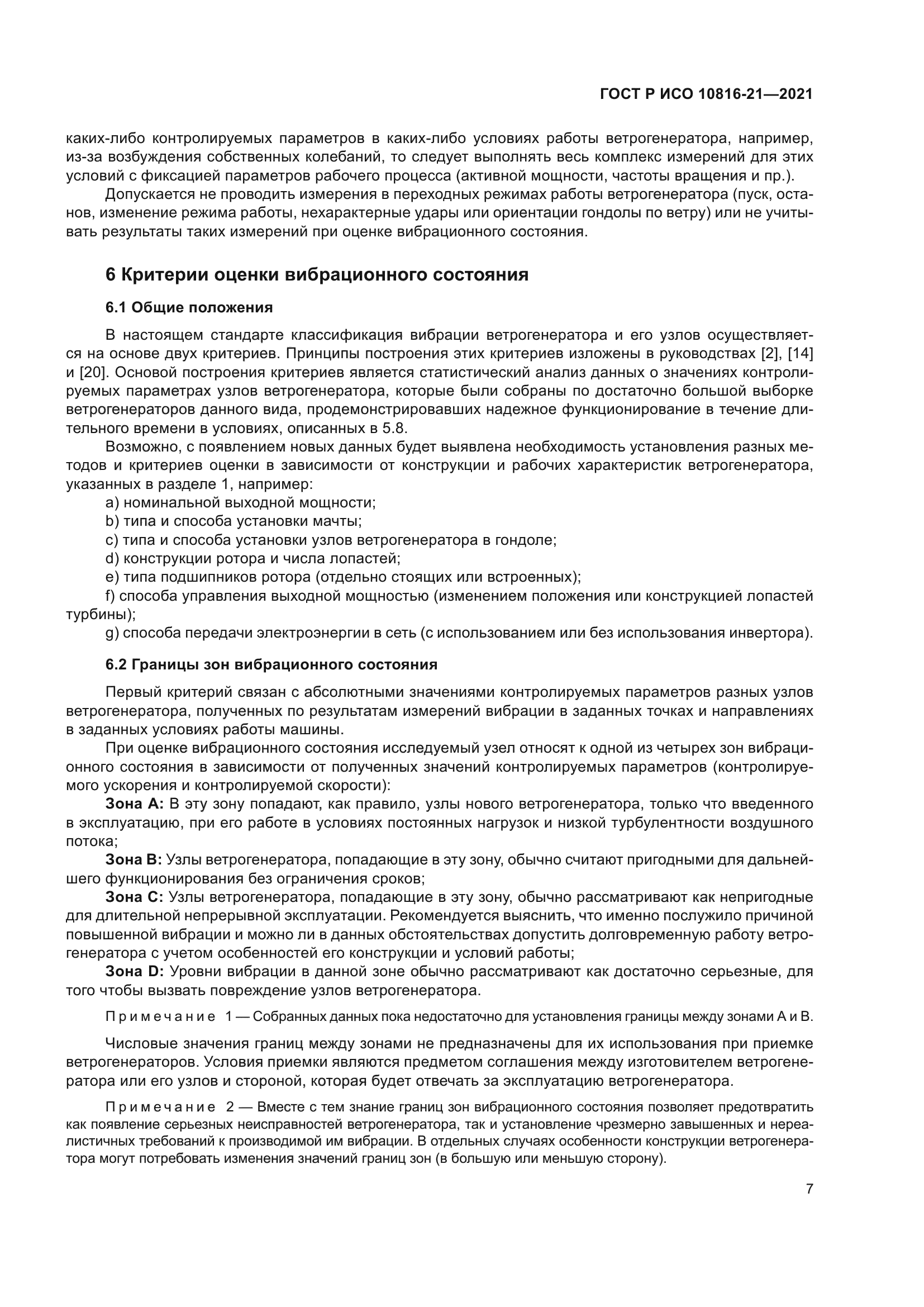

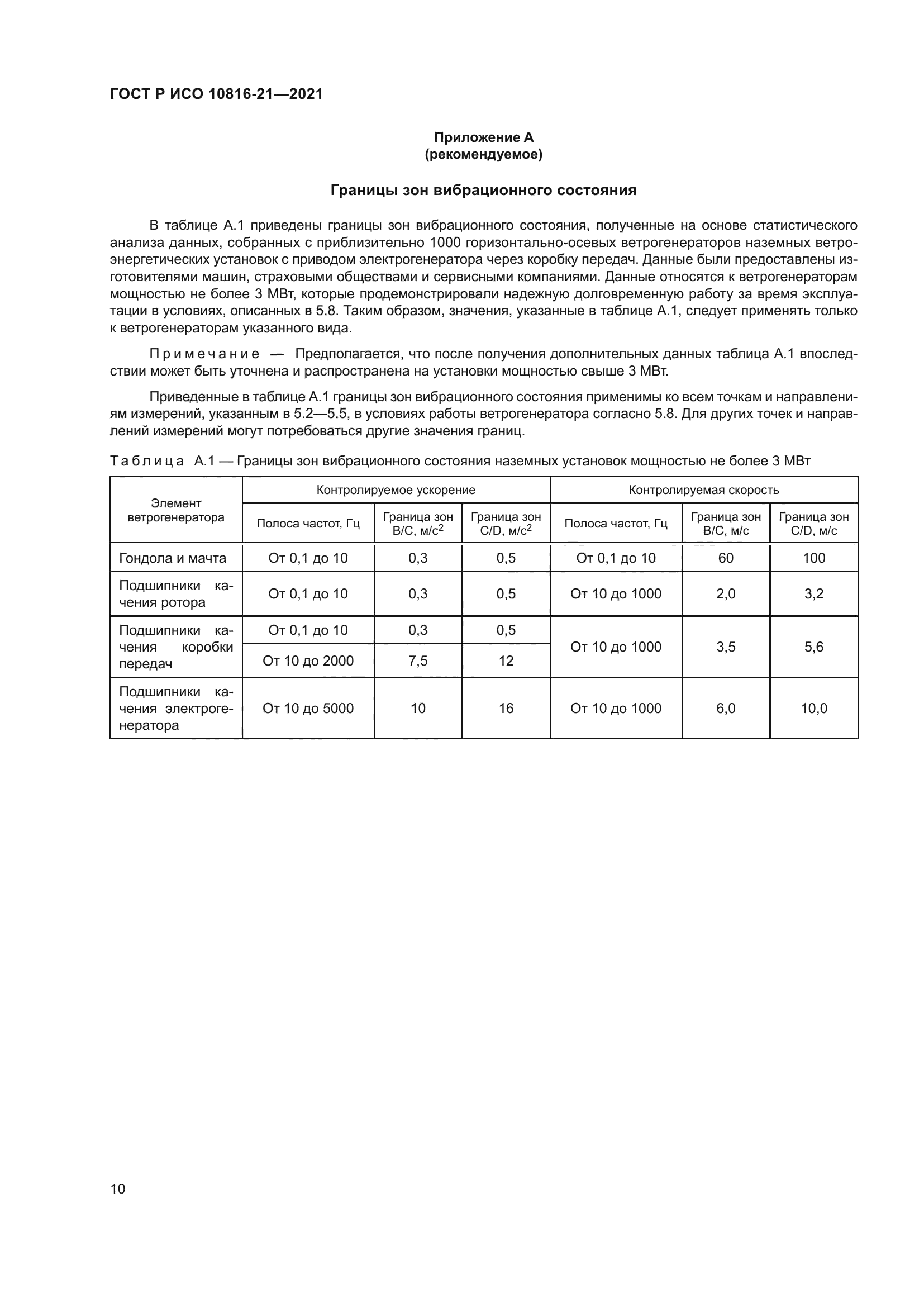

Текст ГОСТ Р ИСО 10816-21-2021



Другие ГОСТы

ГОСТ Р ИСО 7919-1-99 Вибрация. Контроль состояния машин по результатам измерений вибрации на вращающихся валах. Общие требования
ГОСТ Р ИСО 7919-3-99 Вибрация. Контроль состояния машин по результатам измерений вибрации на вращающихся валах. Промышленные машинные комплексы
ГОСТ ИСО 7919-3-2002 Вибрация. Контроль состояния машин по результатам измерений вибрации на вращающихся валах. Промышленные машинные комплексы
ГОСТ Р 55263-2012 Вибрация. Контроль состояния машин по результатам измерений вибрации на вращающихся валах. Часть 2. Стационарные паровые турбины и генераторы мощностью более 50 МВт с рабочими частотами вращения 1500, 1800, 3000 и 3600 мин в степени минус 1
ГОСТ ISO 2954-2014 Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Требования к средствам измерений
ГОСТ ИСО 10816-1-97 Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 1. Общие требования
ГОСТ Р 55265.2-2012 Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 2. Стационарные паровые турбины и генераторы мощностью более 50 МВт с рабочими частотами вращения 1500, 1800, 3000 и 3600 мин в степени минус 1
ГОСТ Р 70002-2022 Вибрация. Лабораторные измерения вибрации оборудования инженерных сетей зданий
ГОСТ Р ИСО 10816-8-2016 Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 8. Установки компрессорные поршневые
ГОСТ Р 55265.7-2012 Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 7. Насосы динамические промышленные
ГОСТ ИСО 10816-4-2002 Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 4. Газотурбинные установки
ГОСТ Р ИСО 10816-4-99 Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 4. Газотурбинные установки
ГОСТ Р ИСО 10816-3-99 Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 3. Промышленные машины номинальной мощностью более 15 кВт и номинальной скоростью от 120 до 15000 мин. в ст. минус 1
ГОСТ ИСО 10816-3-2002 Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 3. Промышленные машины номинальной мощностью более 15 кВт и номинальной скоростью от 120 до 15000 мин в ст. минус 1

Дополнительная информация

Английское название
Введен в действие	01.06.2022
Дата издания	11.01.2022
