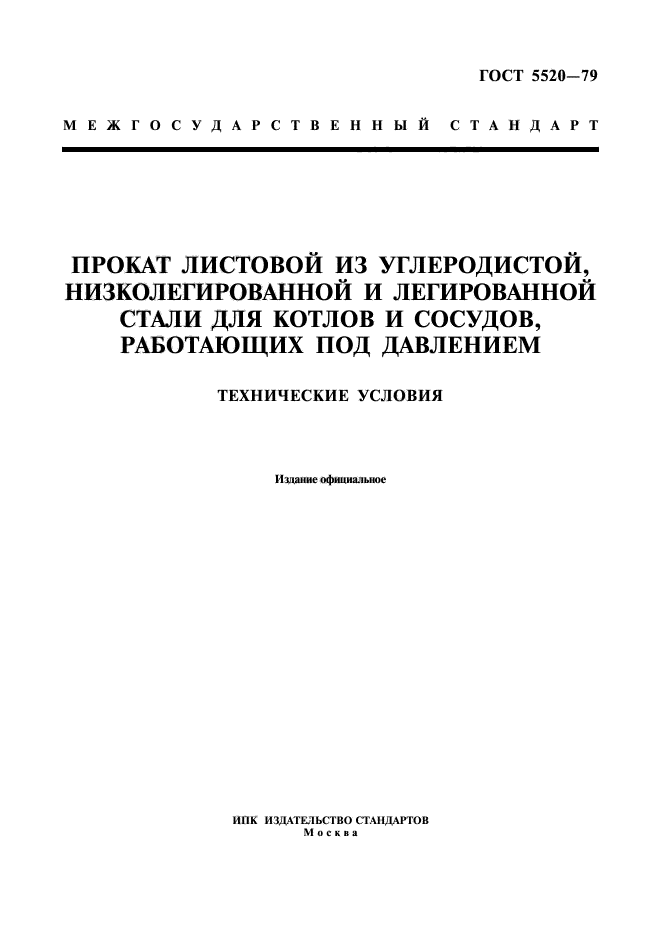

ГОСТ 5520-79

Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия

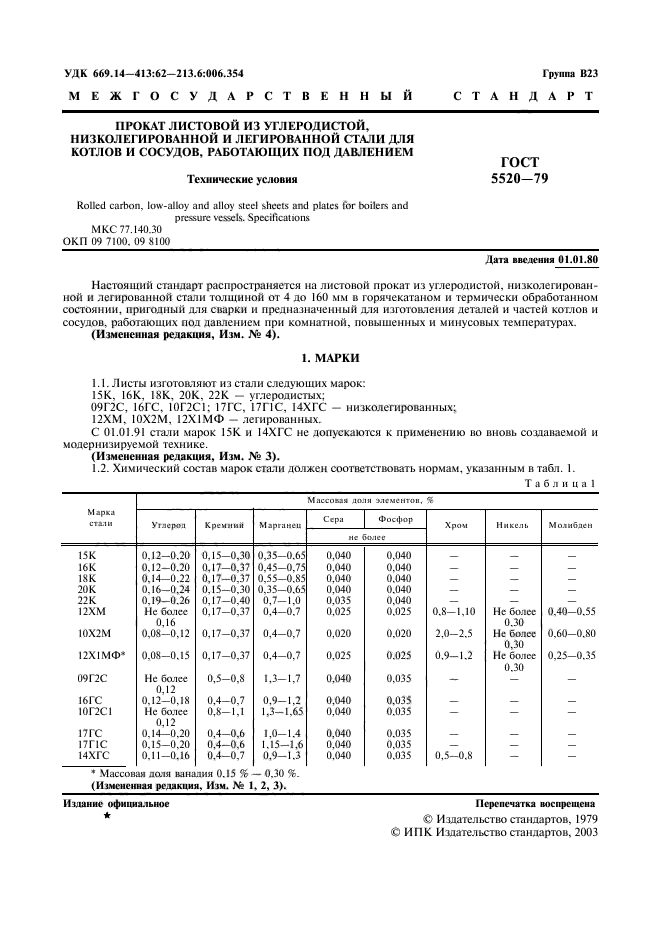

заменён Настоящий стандарт распространяется на листовой прокат из углеродистой, низколегированной и легированной стали толщиной от 4 до 160 мм в горячекатаном и термически обработанном состоянии, пригодный для сварки и предназначенный для изготовления деталей и частей котлов и сосудов, работающих под давлением при комнатной, повышенных и минусовых температурах

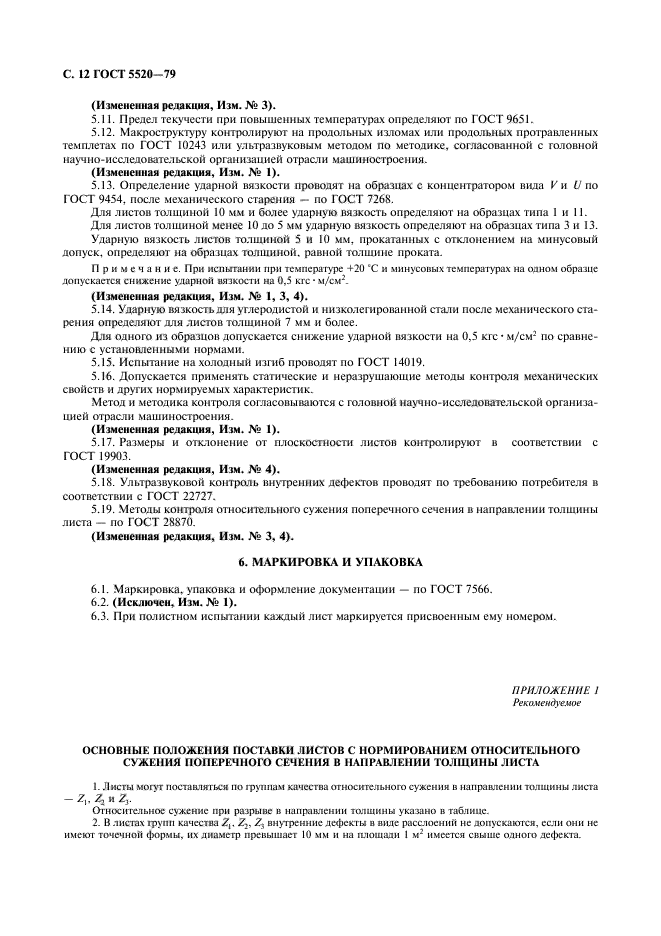

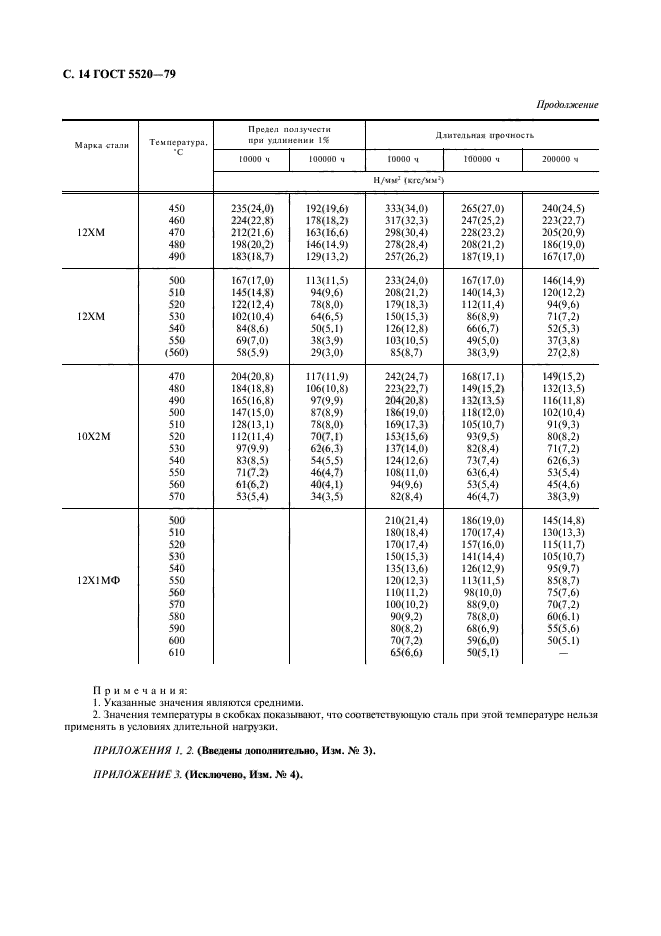

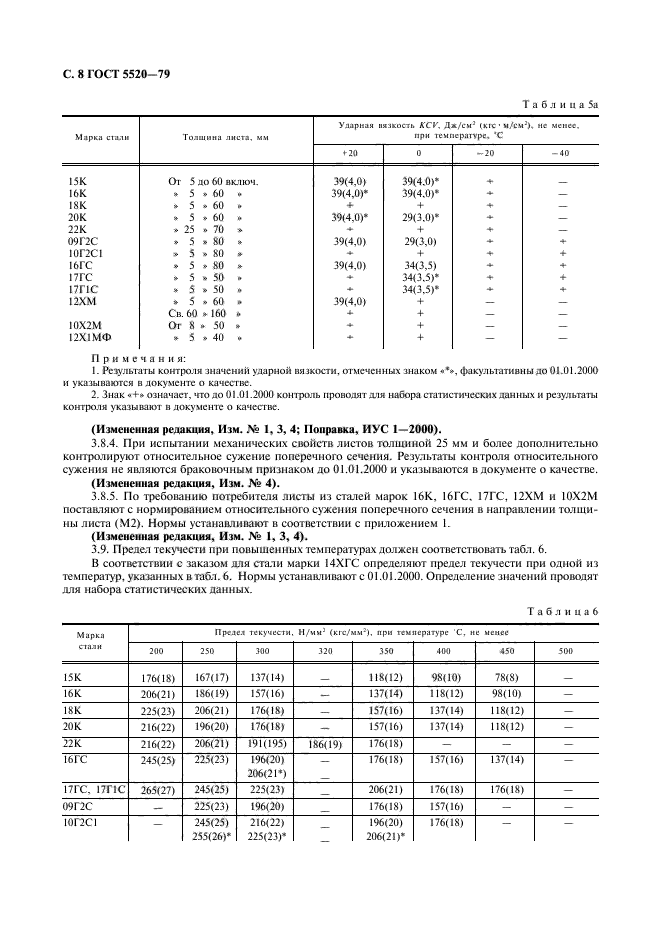

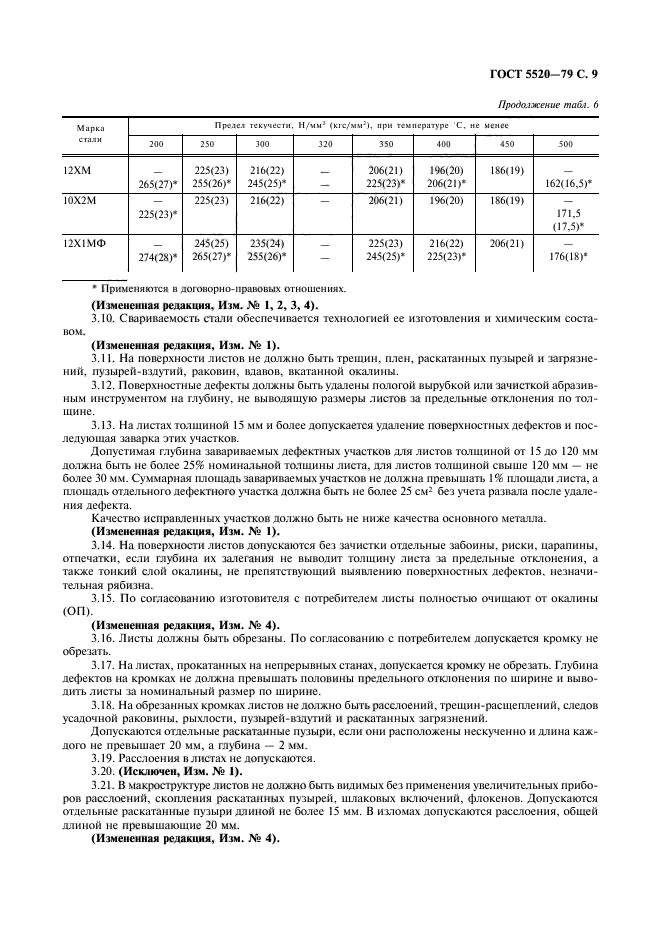

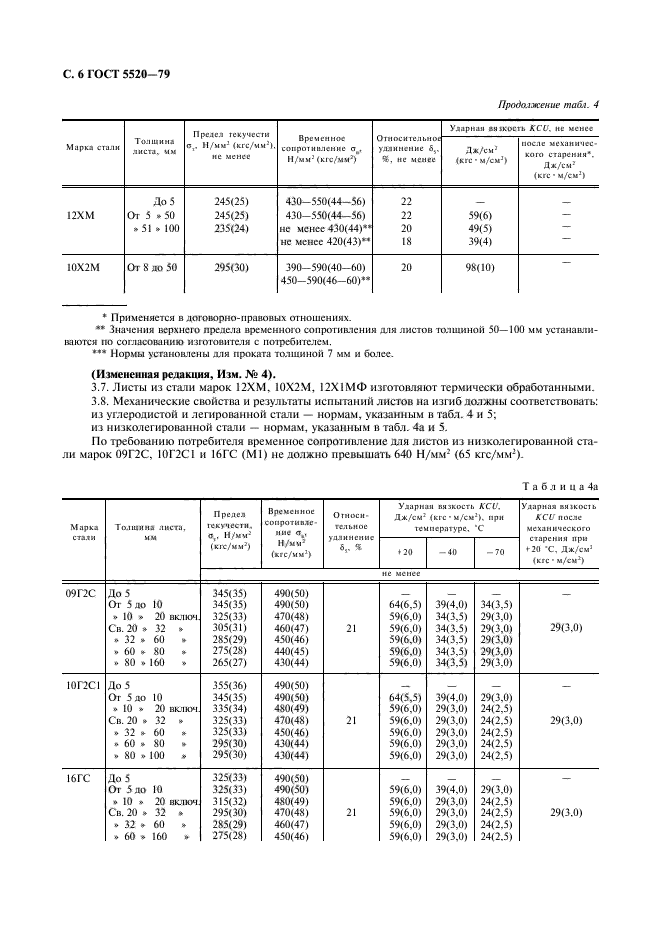

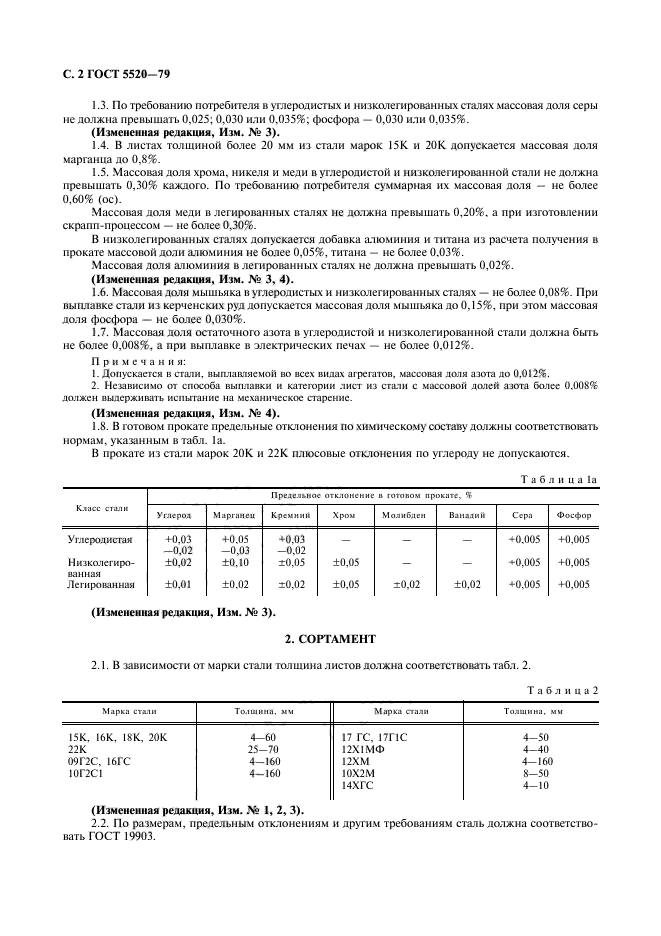

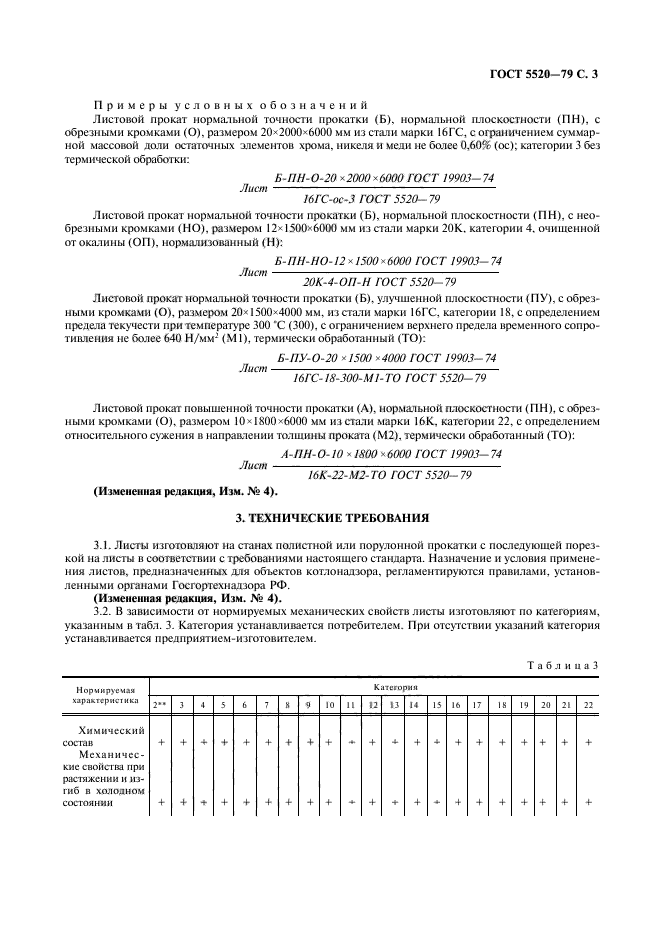

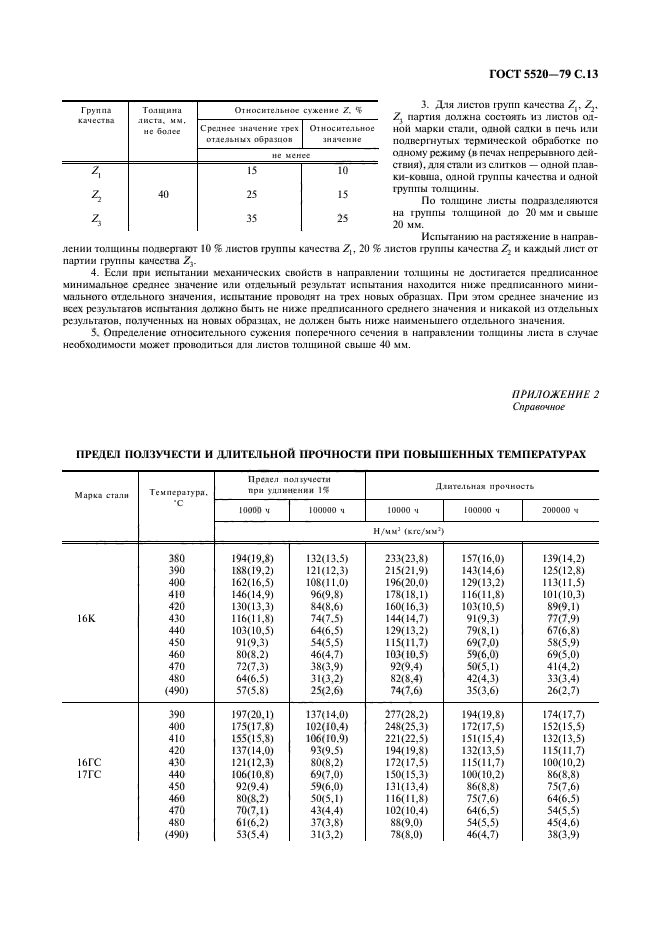

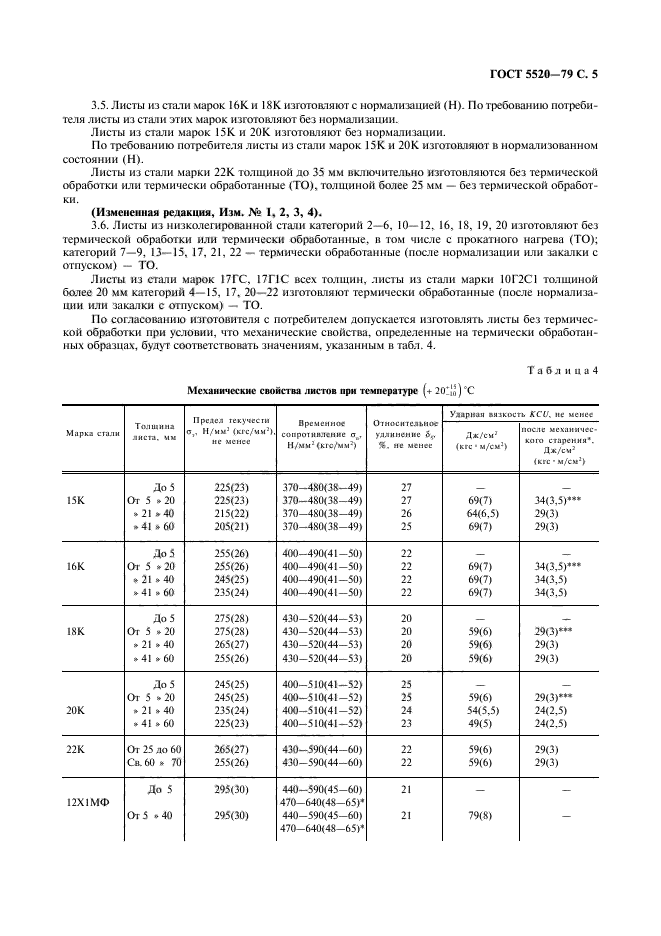

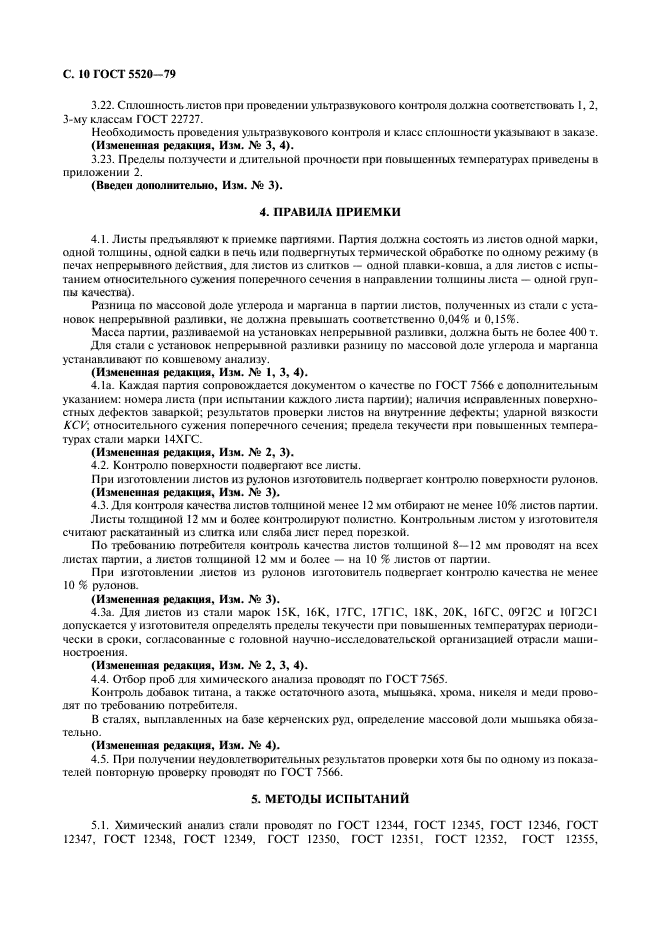

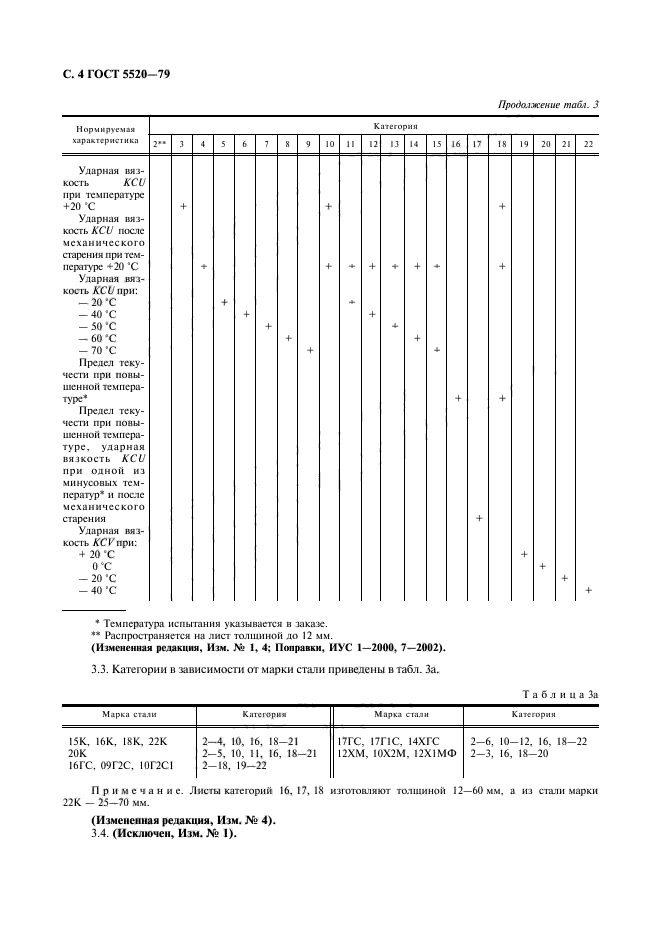

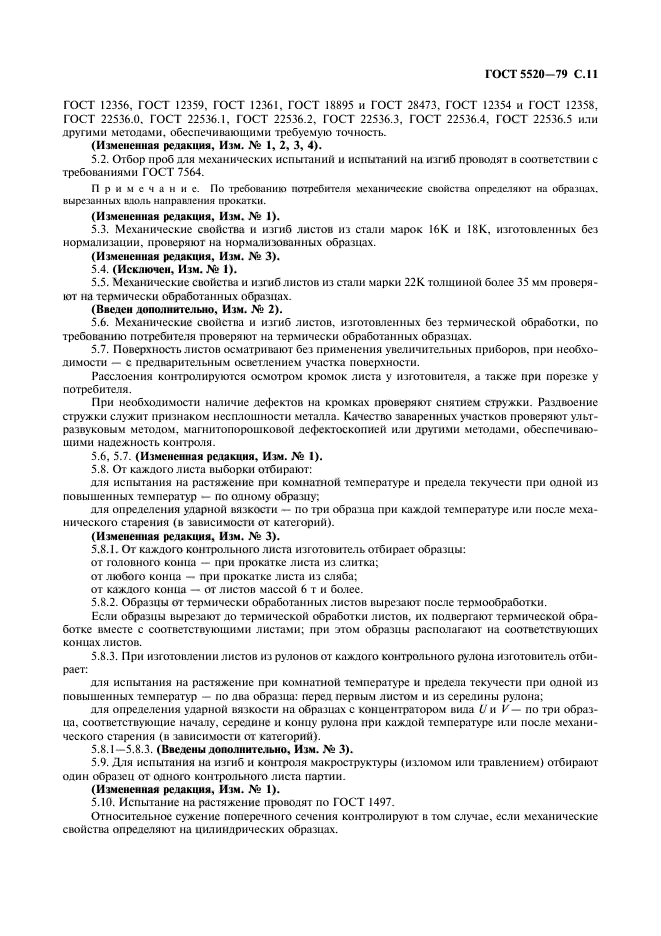

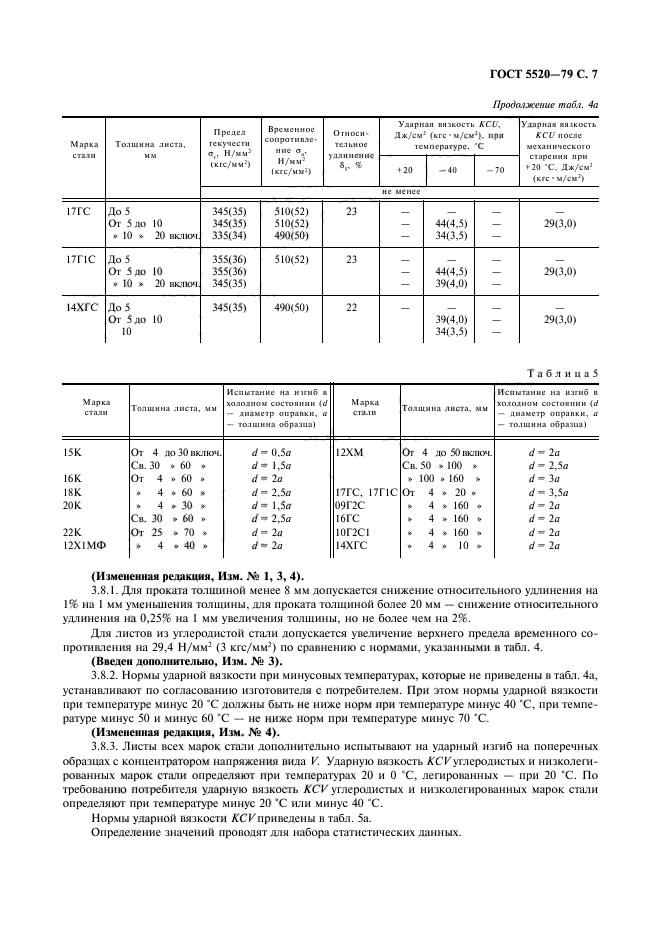

Текст ГОСТ 5520-79

 С поправками и изменениями:
Изменение №1 к ГОСТ 5520-79 от 01.01.1983 (текст интегрирован в текст или описание стандарта)
Изменение №2 к ГОСТ 5520-79 от 01.09.1985 (текст интегрирован в текст или описание стандарта)
Изменение №3 к ГОСТ 5520-79 от 01.10.1990 (текст интегрирован в текст или описание стандарта)
Изменение №4 к ГОСТ 5520-79 от 01.07.1998 (текст интегрирован в текст или описание стандарта)
Поправка к ГОСТ 5520-79 от 15.10.1999 (текст интегрирован в текст или описание стандарта)

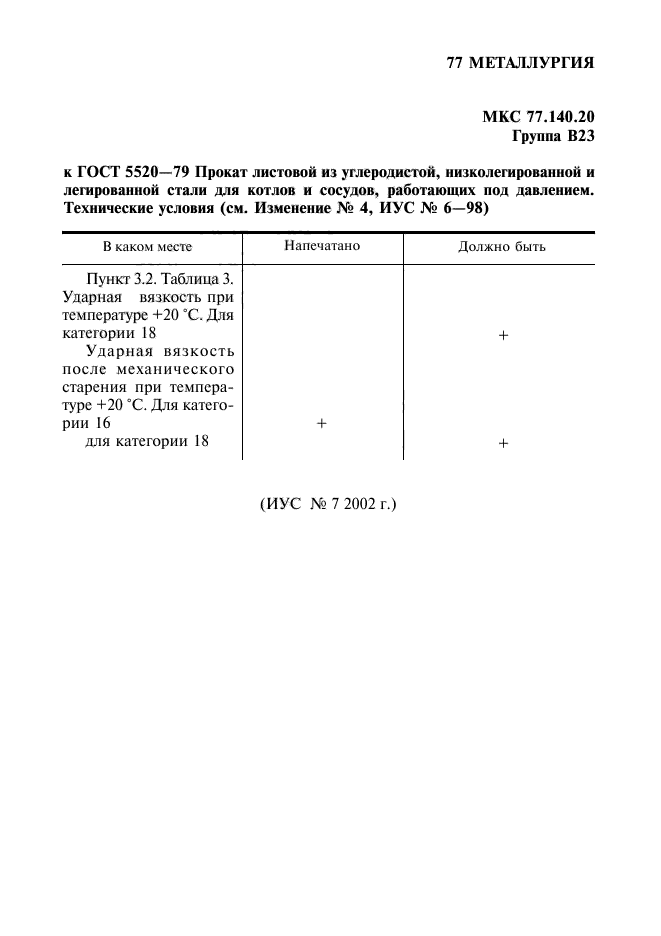

Изменение к ГОСТ 5520-79. Поправка к изменению от 05.04.2002
Изменение к ГОСТ 5520-79. Восстановлен на территории РФ от 05.07.2019 (текст интегрирован в текст или описание стандарта)

Изменение к ГОСТ 5520-79. Поправка к изменению от 05.04.2002

Другие ГОСТы

ГОСТ Р 52246-2004 Прокат листовой горячеоцинкованный. Технические условия
ГОСТ Р 52246-2016 Прокат листовой горячеоцинкованный. Технические условия
ГОСТ 14918-2020 Прокат листовой горячеоцинкованный. Технические условия
ГОСТ 4041-71 Прокат листовой для холодной штамповки из конструкционной качественной стали. Технические условия
ГОСТ 1577-81 Прокат листовой и широкополосный универсальный из конструкционной качественной стали. Технические условия
ГОСТ 11269-76 Прокат листовой и широкополосный универсальный специального назначения из конструкционной легированной высококачественной стали. Технические условия
ГОСТ 24982-81 Прокат листовой из коррозионностойких, жаростойких и жаропрочных сплавов. Технические условия
ГОСТ 803-81 Прокат полосовой горячекатаный для плакирования из углеродистой качественной и высококачественной стали. Технические условия
ГОСТ 19281-2014 Прокат повышенной прочности. Общие технические условия
ГОСТ 6713-91 Прокат низколегированный конструкционный для мостостроения. Технические условия
ГОСТ 22727-88 Прокат листовой. Методы ультразвукового контроля
ГОСТ 19904-74 Прокат листовой холоднокатаный. Сортамент
ГОСТ 19904-90 Прокат листовой холоднокатаный. Сортамент
ГОСТ 24244-2018 Прокат листовой холоднокатаный из низкоуглеродистой стали для эмалирования. Технические условия

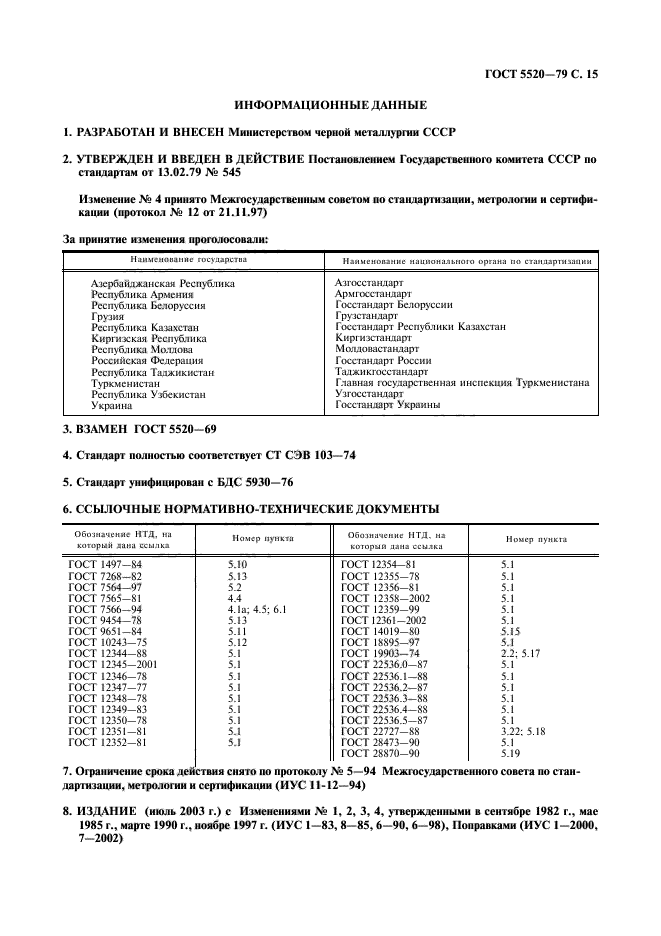

Дополнительная информация

Английское название
Введен в действие	01.01.1980
Взамен	ГОСТ 5520-69
Заменяющий	ГОСТ 5520-2017
Дата завершения срока действия	05.07.2020
Дата издания	01.07.2003
