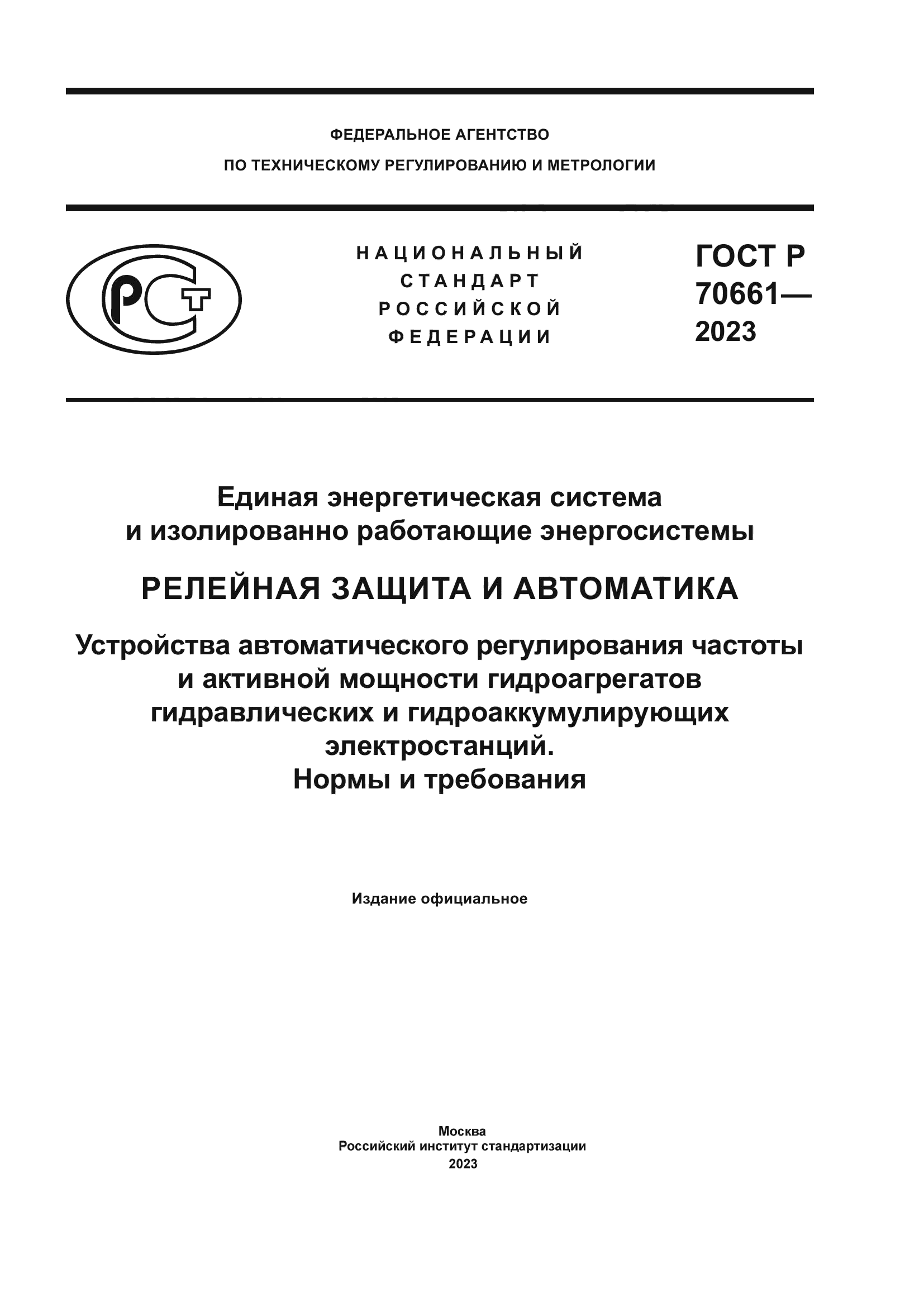

ГОСТ Р 70661-2023

Единая энергетическая система и изолированно работающие энергосистемы. Релейная защита и автоматика. Устройства автоматического регулирования частоты и активной мощности гидроагрегатов гидравлических и гидроаккумулирующих электростанций. Нормы и требования

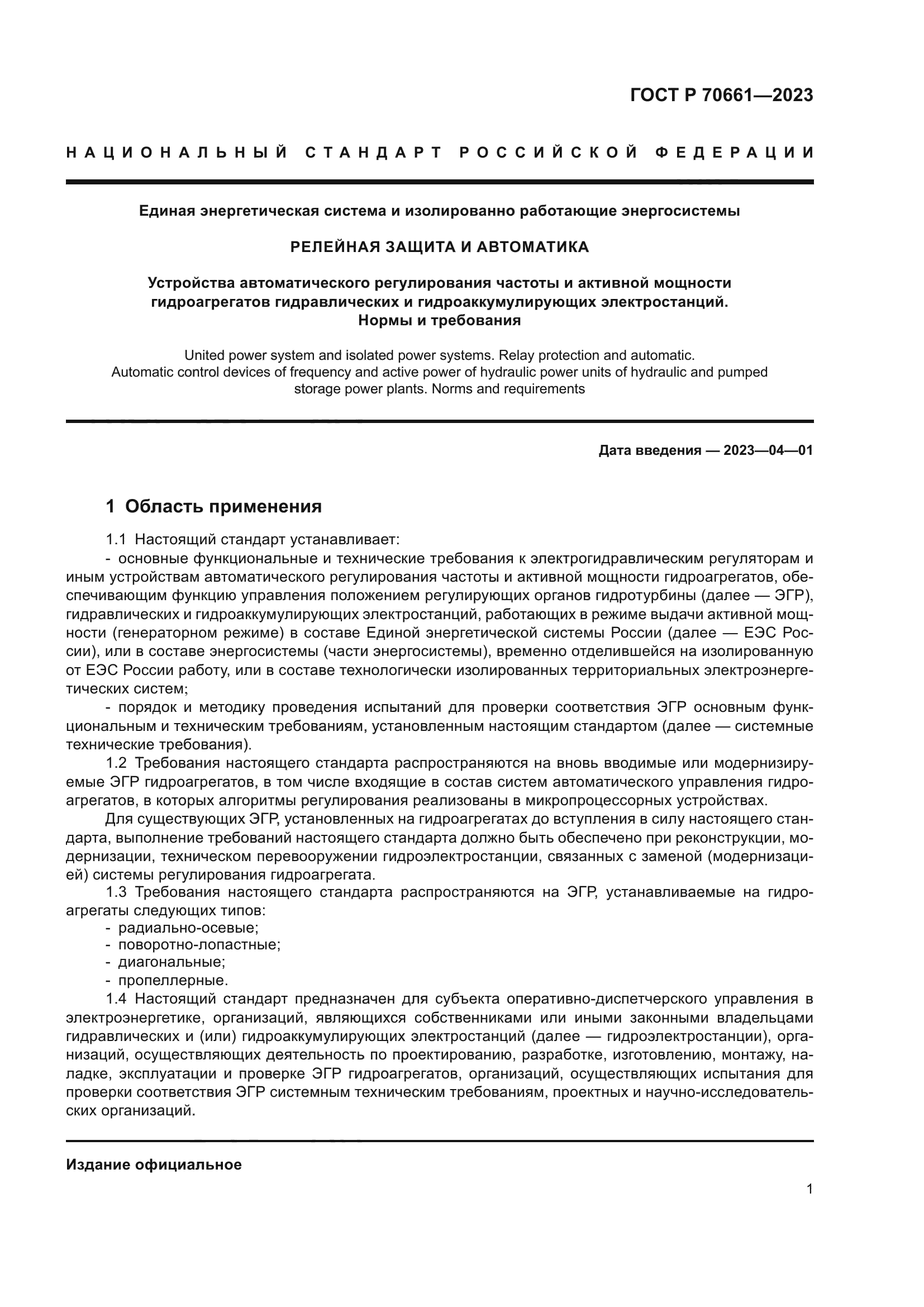

действующий Настоящий стандарт устанавливает: - основные функциональные и технические требования к электрогидравлическим регуляторам и иным устройствам автоматического регулирования частоты и активной мощности гидроагрегатов, обеспечивающим функцию управления положением регулирующих органов гидротурбины (далее – ЭГР), гидравлических и гидроаккумулирующих электростанций, работающих в режиме выдачи активной мощности (генераторном режиме) в составе Единой энергетической системы России (далее – ЕЭС России), или в составе энергосистемы (части энергосистемы), временно отделившейся на изолированную от ЕЭС России работу, или в составе технологически изолированных территориальных электроэнергетических систем. - порядок и методику проведения испытаний для проверки соответствия ЭГР основным функциональным и техническим требованиям, установленным настоящим стандартом (далее – системные технические требования). Требования настоящего стандарта распространяются на вновь вводимые или модернизируемые ЭГР гидроагрегатов, в том числе входящие в состав систем автоматического управления гидроагрегатов, в которых алгоритмы регулирования реализованы в микропроцессорных устройствах. Для существующих ЭГР, установленных на гидроагрегатах до вступления в силу настоящего стандарта, выполнение требований настоящего стандарта должно быть обеспечено при реконструкции, модернизации, техническом перевооружении гидроэлектростанции, связанных с заменой (модернизацией) системы регулирования гидроагрегата. Требования настоящего стандарта распространяются на ЭГР, устанавливаемые на гидроагрегаты следующих типов: - радиально-осевые; - поворотно-лопастные; - диагональные; - пропеллерные. Настоящий стандарт предназначен для субъекта оперативно-диспетчерского управления в электроэнергетике, организаций, являющихся собственниками или иными законными владельцами гидравлических и (или) гидроаккумулирующих электростанций (далее – гидроэлектростанции), организаций, осуществляющих деятельность по проектированию, разработке, изготовлению, монтажу, наладке, эксплуатации и проверке ЭГР гидроагрегатов, организаций, осуществляющих испытания для проверки соответствия ЭГР системным техническим требованиям, проектных и научно-исследовательских организаций. Требования настоящего стандарта должны учитываться при строительстве гидроэлектростанций, реконструкции, модернизации и техническом перевооружении гидроэлектростанций, предполагающих создание (модернизацию) ЭГР гидроагрегатов, разработке необходимой для этого проектной документации, иной технической и закупочной документации, проведении проверки выполнения технических решений, предусмотренных проектной (рабочей) документацией, проведении испытаний ЭГР, обеспечении работы гидроагрегатов гидроэлектростанций в составе энергосистемы, их участии в регулировании частоты и перетоков активной мощности, а также при разработке технической (в том числе инструктивной) документации для диспетчерских центров субъекта оперативно-диспетчерского управления в электроэнергетике и персонала гидроэлектростанций. Настоящий стандарт не устанавливает требования по проверке готовности участия генерирующего оборудования гидроэлектростанций в общем первичном регулировании частоты и нормированном первичном регулировании частоты. Настоящий стандарт не устанавливает требования к технической реализации, электромагнитной совместимости, условиям эксплуатации, сервисному обслуживанию, объему заводских проверок, пожаробезопасности, электробезопасности, информационной безопасности, оперативному и техническому обслуживанию ЭГР

Текст ГОСТ Р 70661-2023

Другие ГОСТы

ГОСТ Р 58982-2020 Единая энергетическая система и изолированно работающие энергосистемы. Релейная защита и автоматика. Направленная высокочастотная защита линий электропередачи классом напряжения 110–220 кВ. Функциональные требования
ГОСТ Р 59550-2021 Единая энергетическая система и изолированно работающие энергосистемы. Релейная защита и автоматика. Сбор, хранение и передача в диспетчерские центры в автоматическом режиме файлов с данными регистрации аварийных событий. Нормы и требования
ГОСТ Р 59366-2021 Единая энергетическая система и изолированно работающие энергосистемы. Релейная защита и автоматика. Система мониторинга переходных режимов. Концентраторы синхронизированных векторных данных. Нормы и требования
ГОСТ Р 59364-2021 Единая энергетическая система и изолированно работающие энергосистемы. Релейная защита и автоматика. Система мониторинга переходных режимов. Нормы и требования
ГОСТ Р 59365-2021 Единая энергетическая система и изолированно работающие энергосистемы. Релейная защита и автоматика. Система мониторинга переходных режимов. Устройства синхронизированных векторных измерений. Нормы и требования
ГОСТ Р 71084-2023 Единая энергетическая система и изолированно работающие энергосистемы. Релейная защита и автоматика. Системы группового регулирования активной мощности гидравлических и гидроаккумулирующих электростанций. Нормы и требования
ГОСТ Р 70358-2022 Единая энергетическая система и изолированно работающие энергосистемы. Релейная защита и автоматика. Требования к работе устройств релейной защиты линий электропередачи классом напряжения 110 кВ и выше в переходных режимах, сопровождающихся насыщением трансформаторов тока
ГОСТ Р 70237-2022 Единая энергетическая система и изолированно работающие энергосистемы. Установки электрические. Правила устройства. Воздушные линии электропередачи напряжением до 1 кВ. Общие требования
ГОСТ Р 59961-2021 Единая энергетическая система и изолированно работающие энергосистемы. Тепловые электрические станции. Теплоэнергетическое оборудование. Эксплуатационная и предпусковая пароводокислородная очистка, пассивация и консервация внутренних поверхностей нагрева. Правила проведения
ГОСТ Р 70285-2022 Единая энергетическая система и изолированно работающие энергосистемы. Тепловые электрические станции. Теплоэнергетическое оборудование. Предпусковая парокислородная очистка, пассивация и консервация пароводяного тракта. Нормы и требования
ГОСТ Р 58177-2018 Единая энергетическая система и изолированно работающие энергосистемы. Тепловые электрические станции. Оборудование тепломеханическое тепловых электростанций. Контроль состояния металла. Нормы и требования
ГОСТ Р 59182-2020 Единая энергетическая система и изолированно работающие энергосистемы. Тепловые электрические станции. Газотурбинные установки. Организация эксплуатации и технического обслуживания. Нормы и требования
ГОСТ Р 58604-2019 Единая энергетическая система и изолированно работающие энергосистемы. Тепловые электрические станции. Автоматизированные системы управления технологическими процессами. Условия создания. Нормы и требования
ГОСТ Р 58669-2019 Единая энергетическая система и изолированно работающие энергосистемы. Релейная защита. Трансформаторы тока измерительные индуктивные с замкнутым магнитопроводом для защиты. Методические указания по определению времени до насыщения при коротких замыканиях

Дополнительная информация

Английское название
Введен в действие	01.04.2023
Дата издания	14.03.2023
