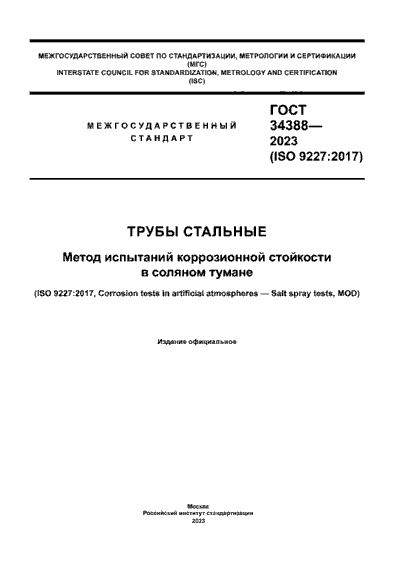

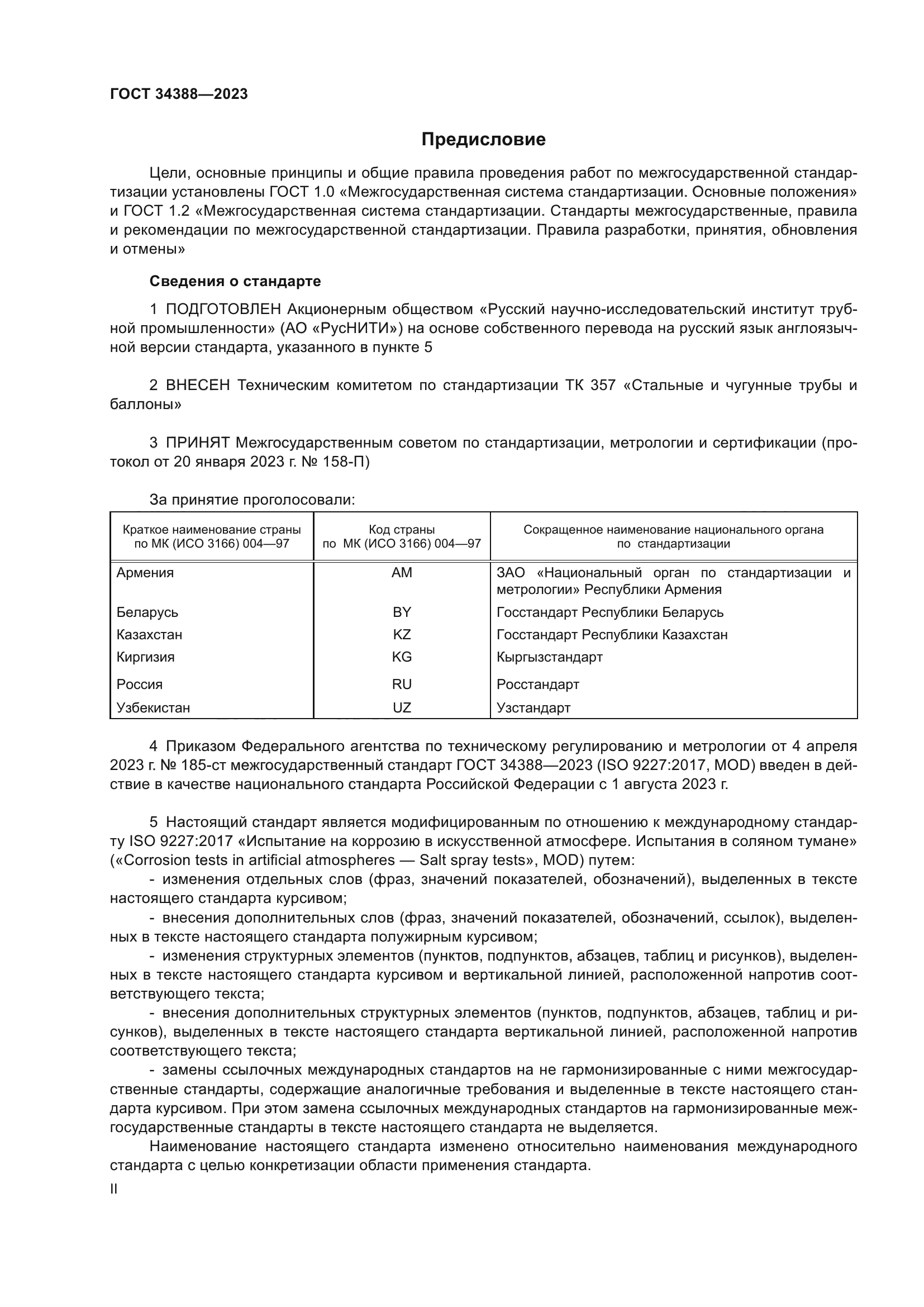

ГОСТ 34388-2023

Трубы стальные. Метод испытаний коррозионной стойкости в соляном тумане

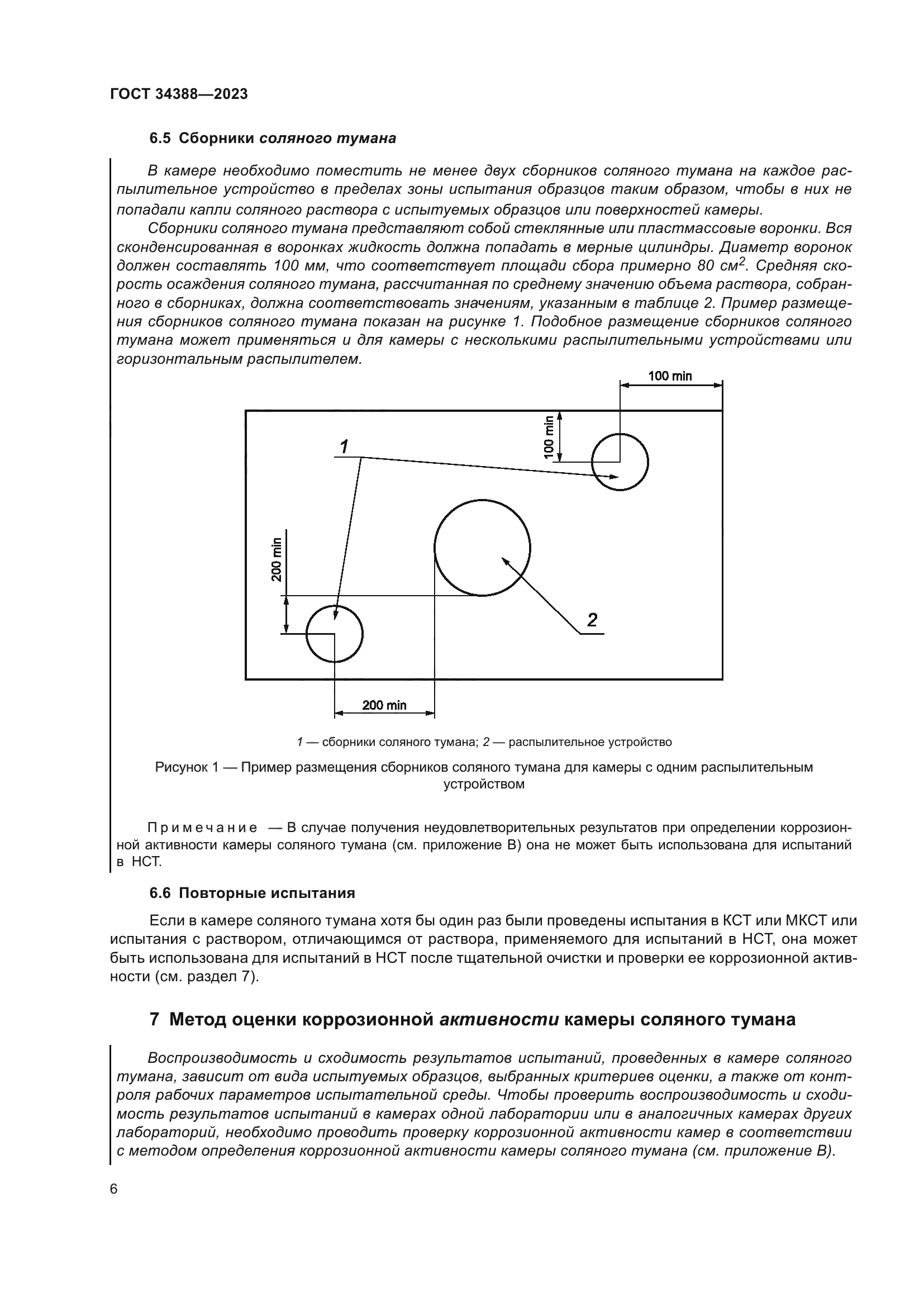

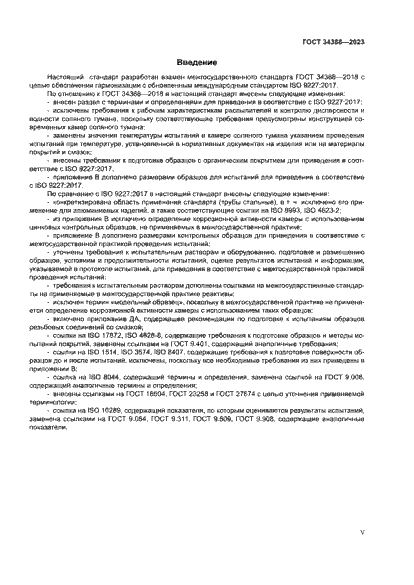

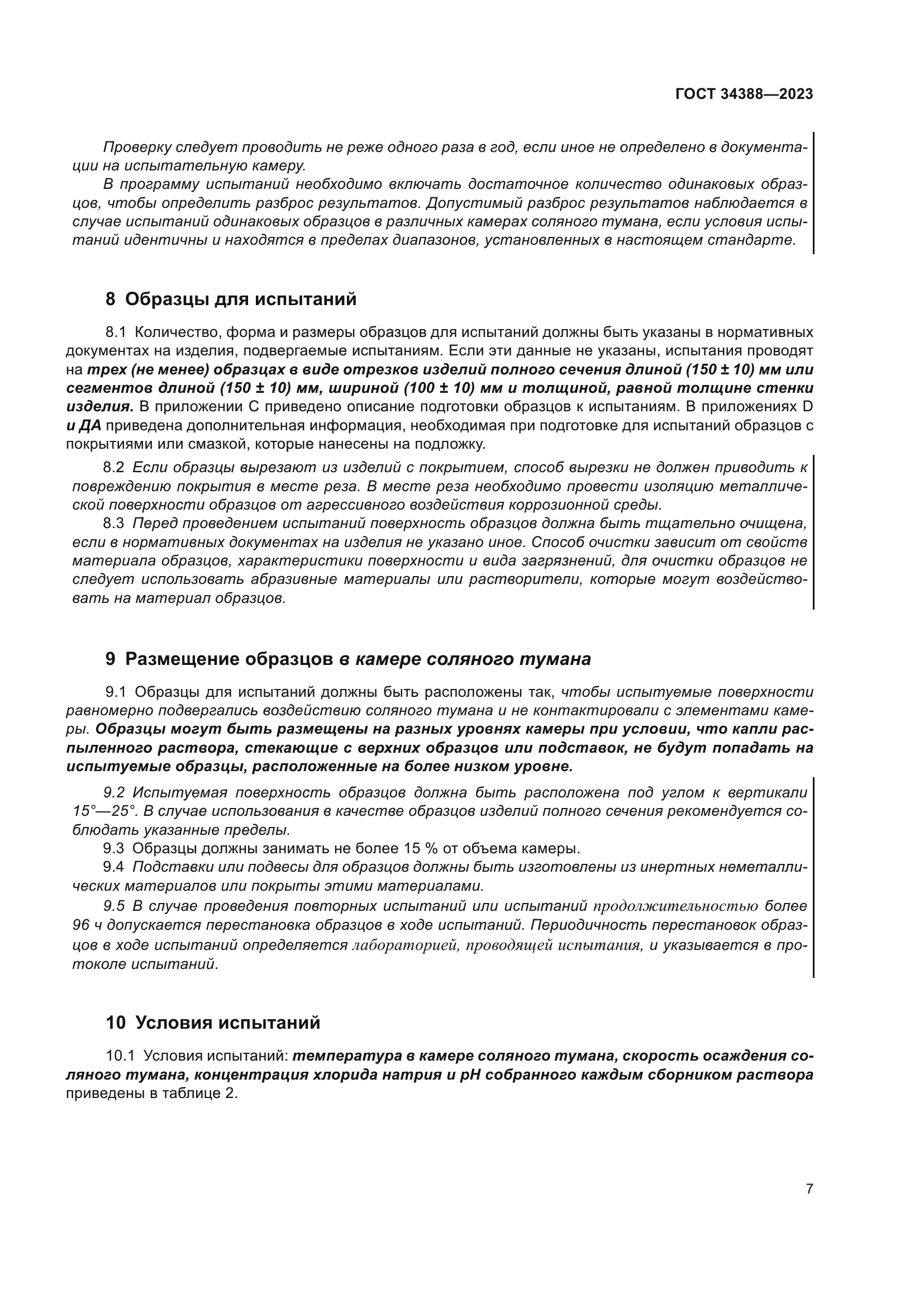

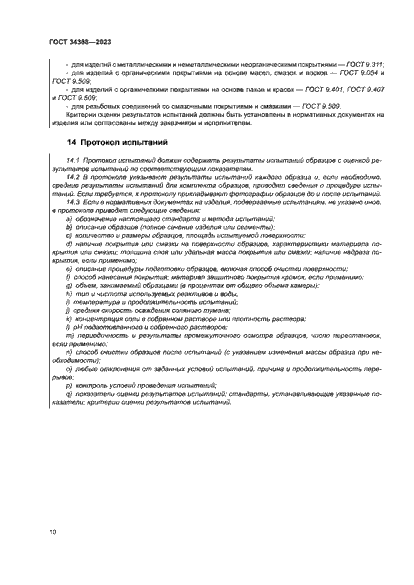

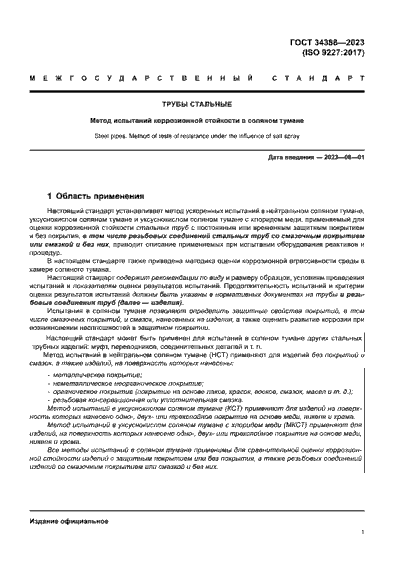

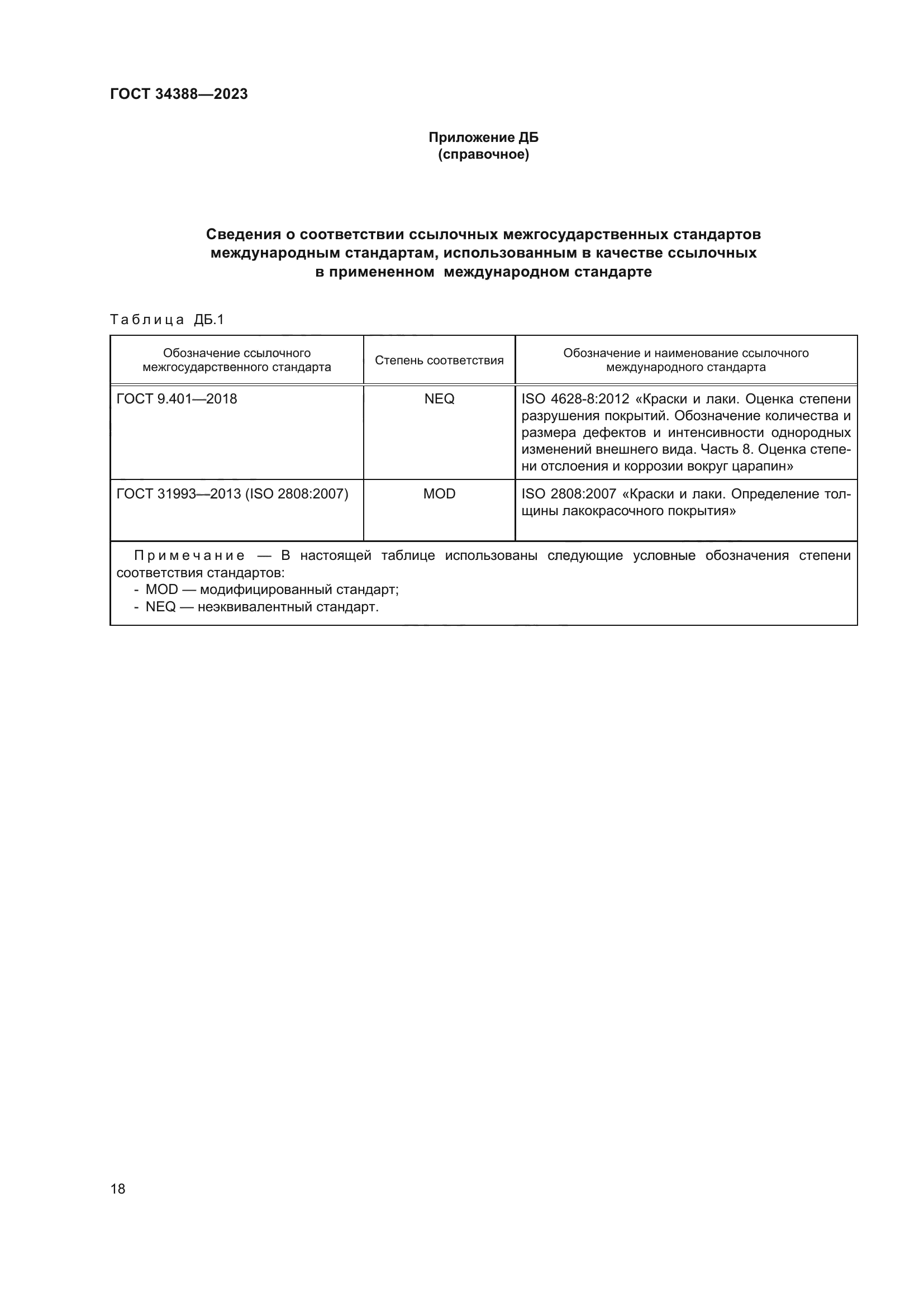

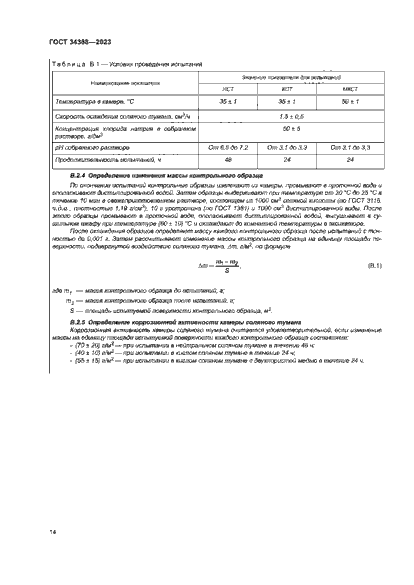

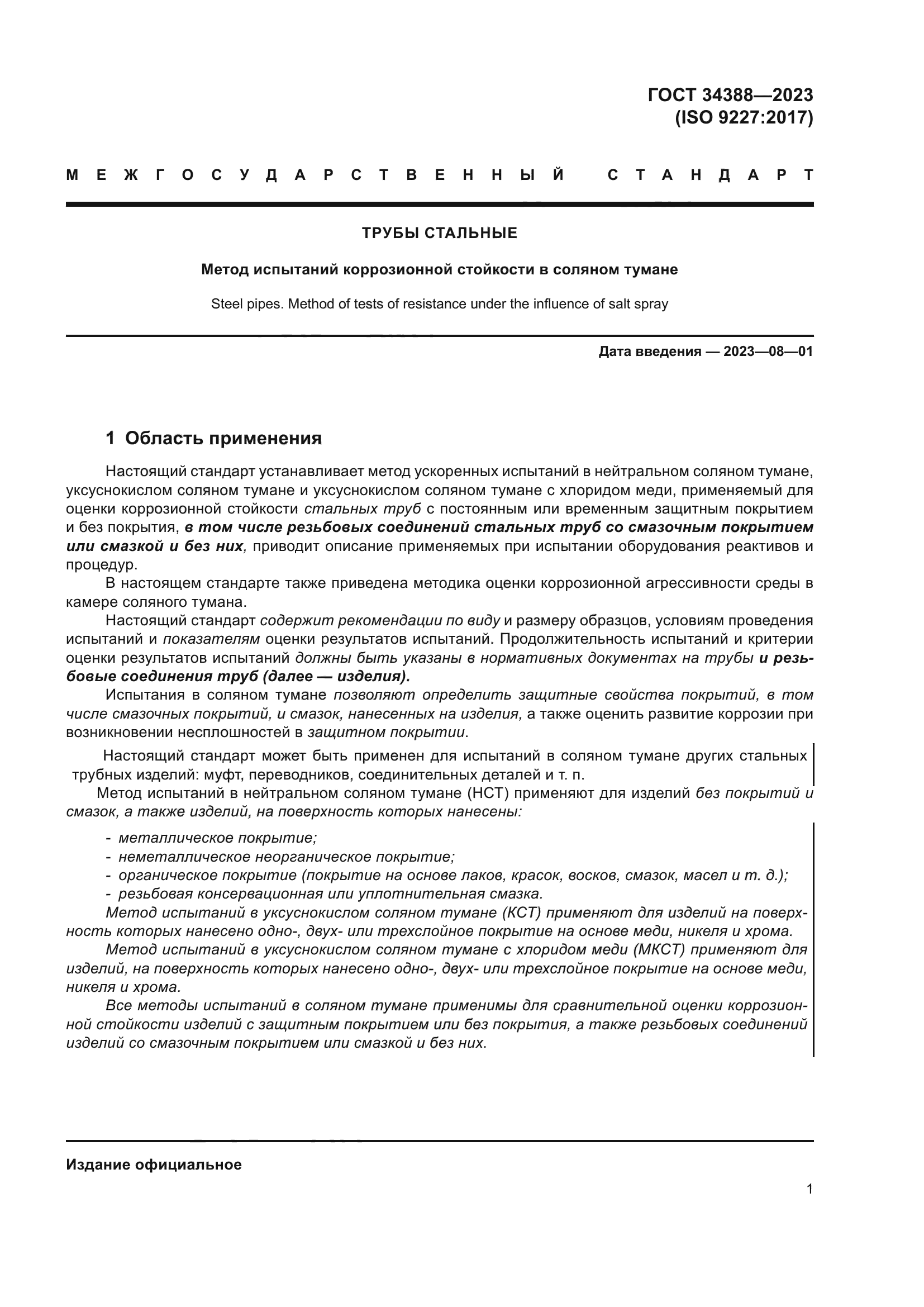

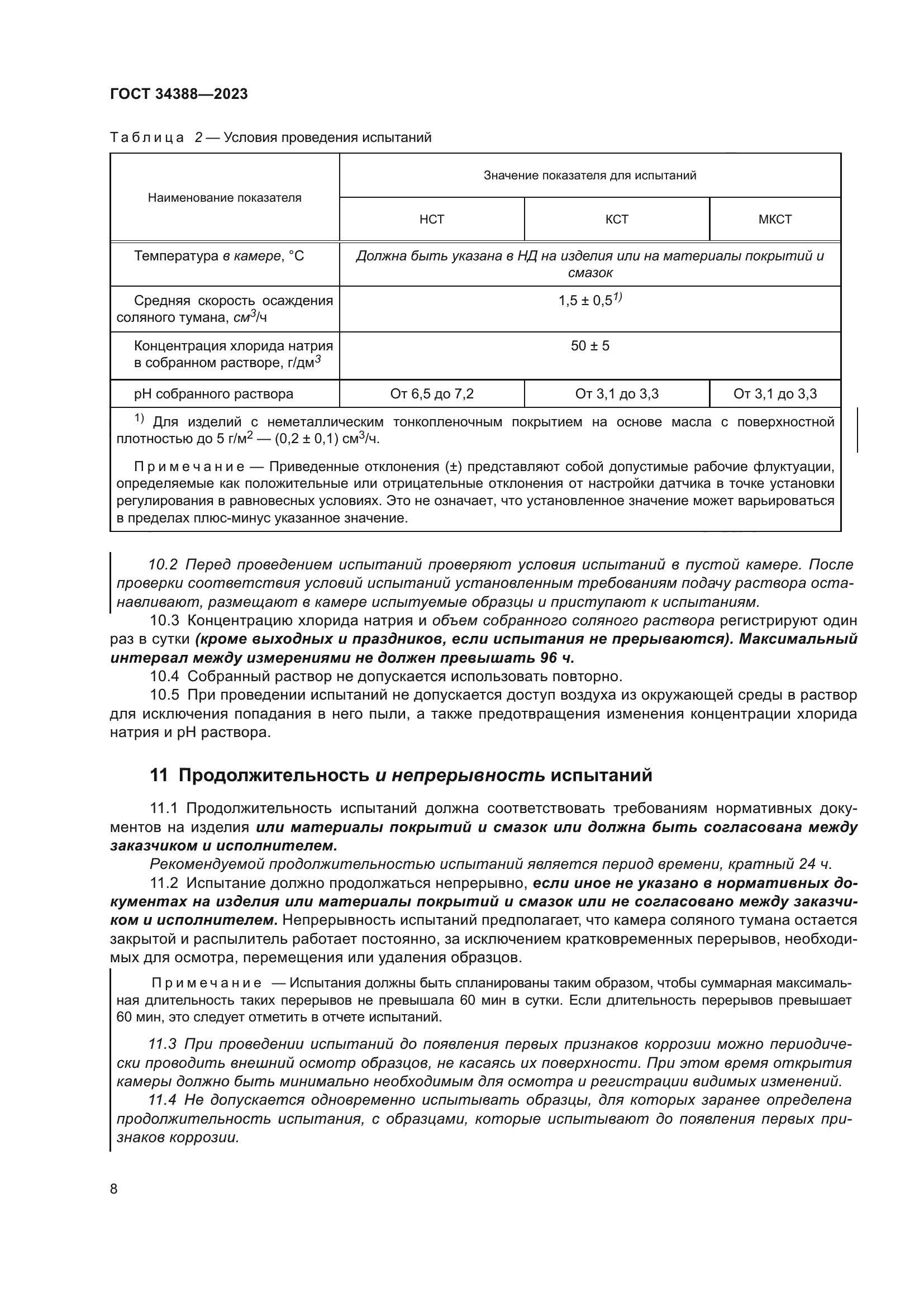

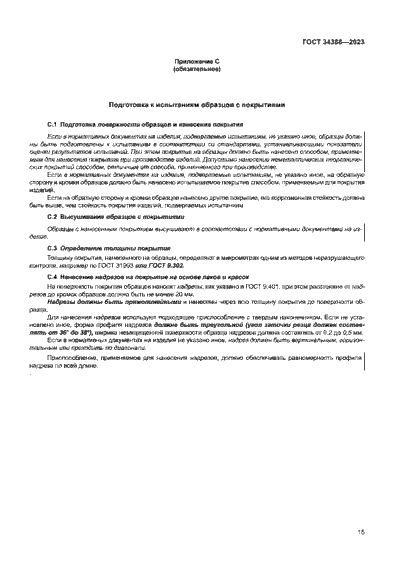

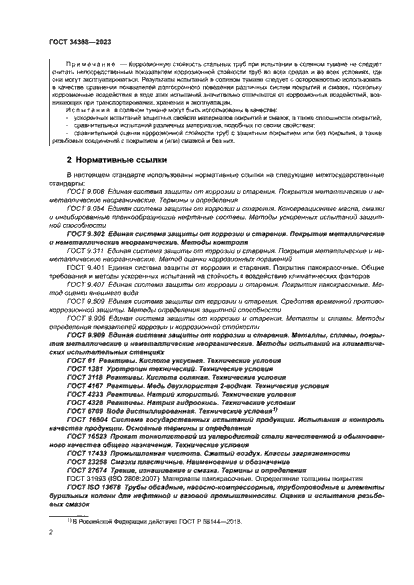

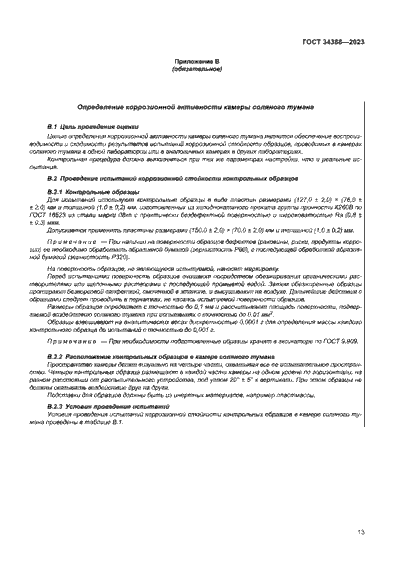

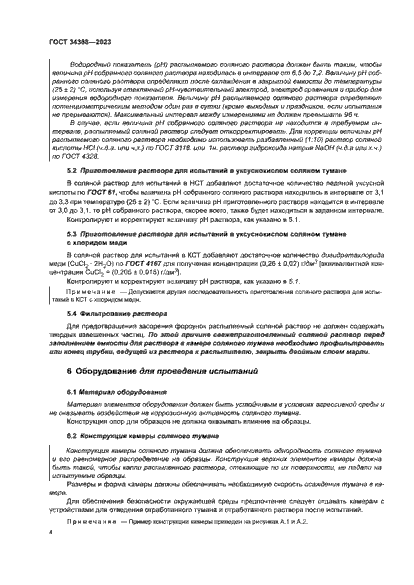

действующий Настоящий стандарт устанавливает метод ускоренных испытаний в нейтральном соляном тумане, уксуснокислом соляном тумане и уксуснокислом соляном тумане с хлоридом меди, применяемый для оценки коррозионной стойкости стальных труб с постоянным или временным защитным покрытием и без покрытия, в том числе резьбовых соединений стальных труб со смазочным покрытием или смазкой и без них, приводит описание применяемых при испытании оборудования, реактивов и процедур. В настоящем стандарте также приведена методика оценки коррозионной агрессивности среды в камере соляного тумана. Настоящий стандарт содержит рекомендации по виду и размеру образцов, условиям проведения испытаний и показателям оценки результатов испытаний. Продолжительность испытаний и критерии оценки результатов испытаний должны быть указаны в нормативных документах на трубы и резьбовые соединения труб (далее – изделия). Испытания в соляном тумане позволяют определить защитные свойства покрытий, в том числе смазочных покрытий, и смазок, нанесенных на изделия, а также оценить развитие коррозии при возникновении несплошностей в защитном покрытии. Настоящий стандарт может быть применен для испытаний в соляном тумане других стальных трубных изделий: муфт, переводников, соединительных деталей и т.п. Метод испытаний в нейтральном соляном тумане (НСТ) применяют для изделий без покрытий и смазок, а также изделий, на поверхность которых нанесено: - металлическое покрытие; - неметаллическое неорганическое покрытие; - органическое покрытие (покрытие на основе лаков, красок, восков, смазок, масел, и т.д.); - резьбовая консервационная или уплотнительная смазка. Метод испытаний в уксуснокислом соляном тумане (КСТ) применяют для изделий, на поверхность которых нанесено одно-, двух- или трехслойное покрытие на основе меди, никеля и хрома. Метод испытаний в уксуснокислом соляном тумане с хлоридом меди (МКСТ) применяют для изделий, на поверхность которых нанесено одно-, двух- или трехслойное покрытие на основе меди, никеля и хрома. Все методы испытаний в соляном тумане применимы для сравнительной оценки коррозионной стойкости изделий с защитным покрытием или без покрытия, а также резьбовых соединений изделий со смазочным покрытием или смазкой и без них

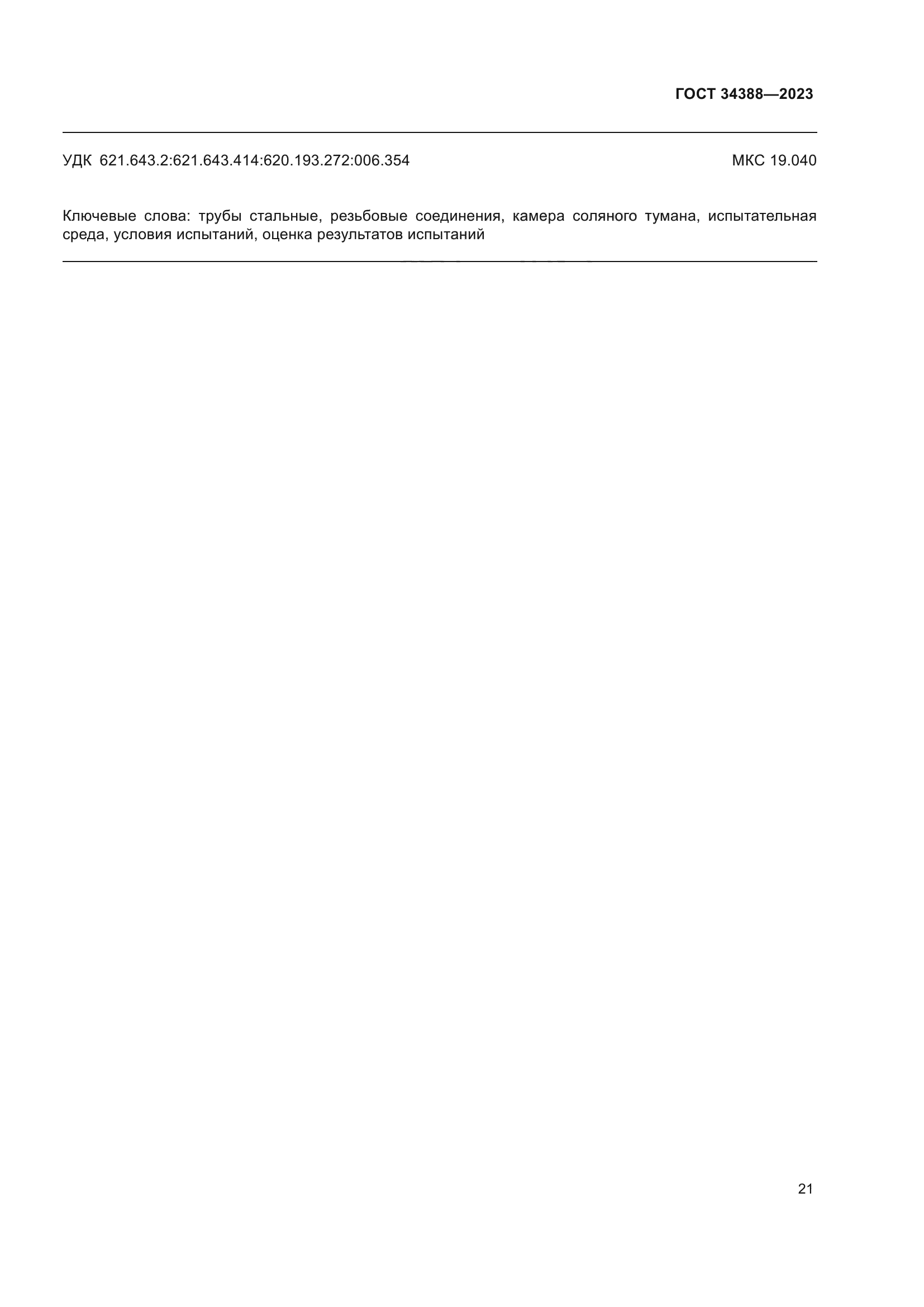

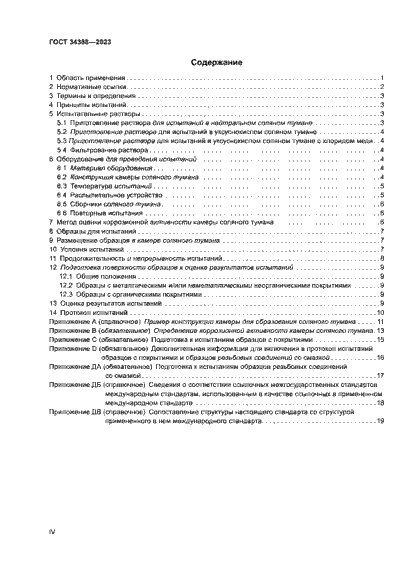

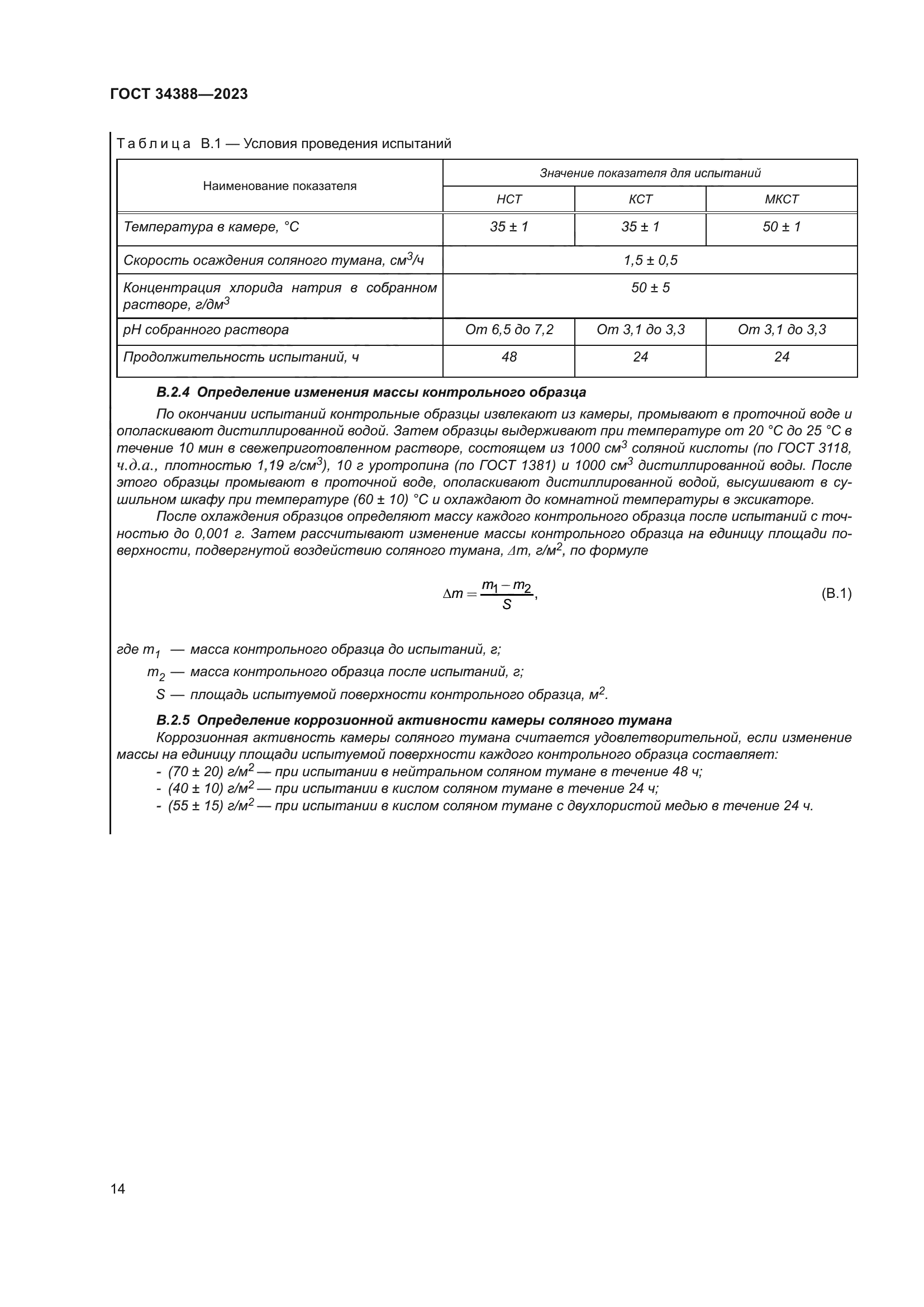

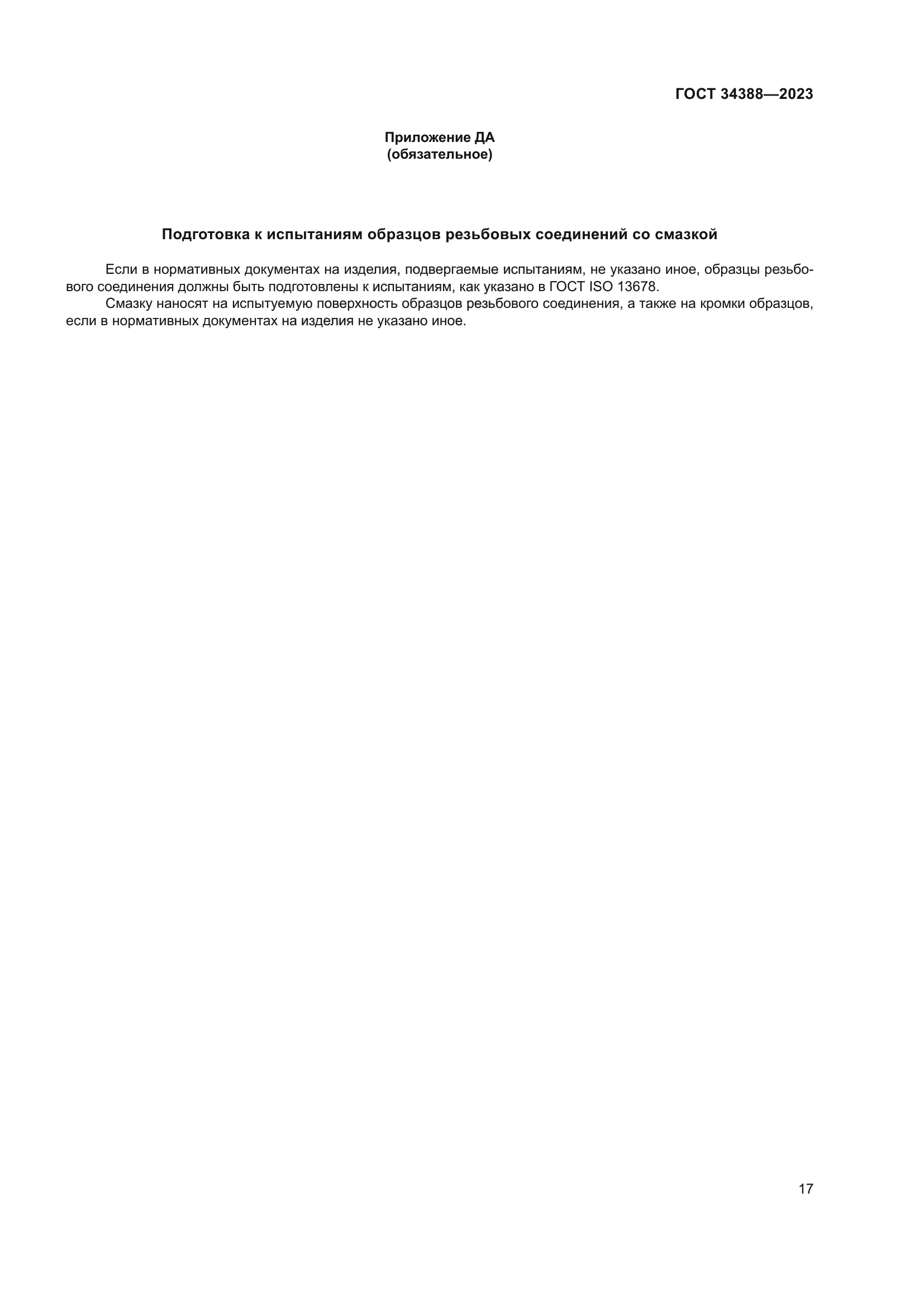

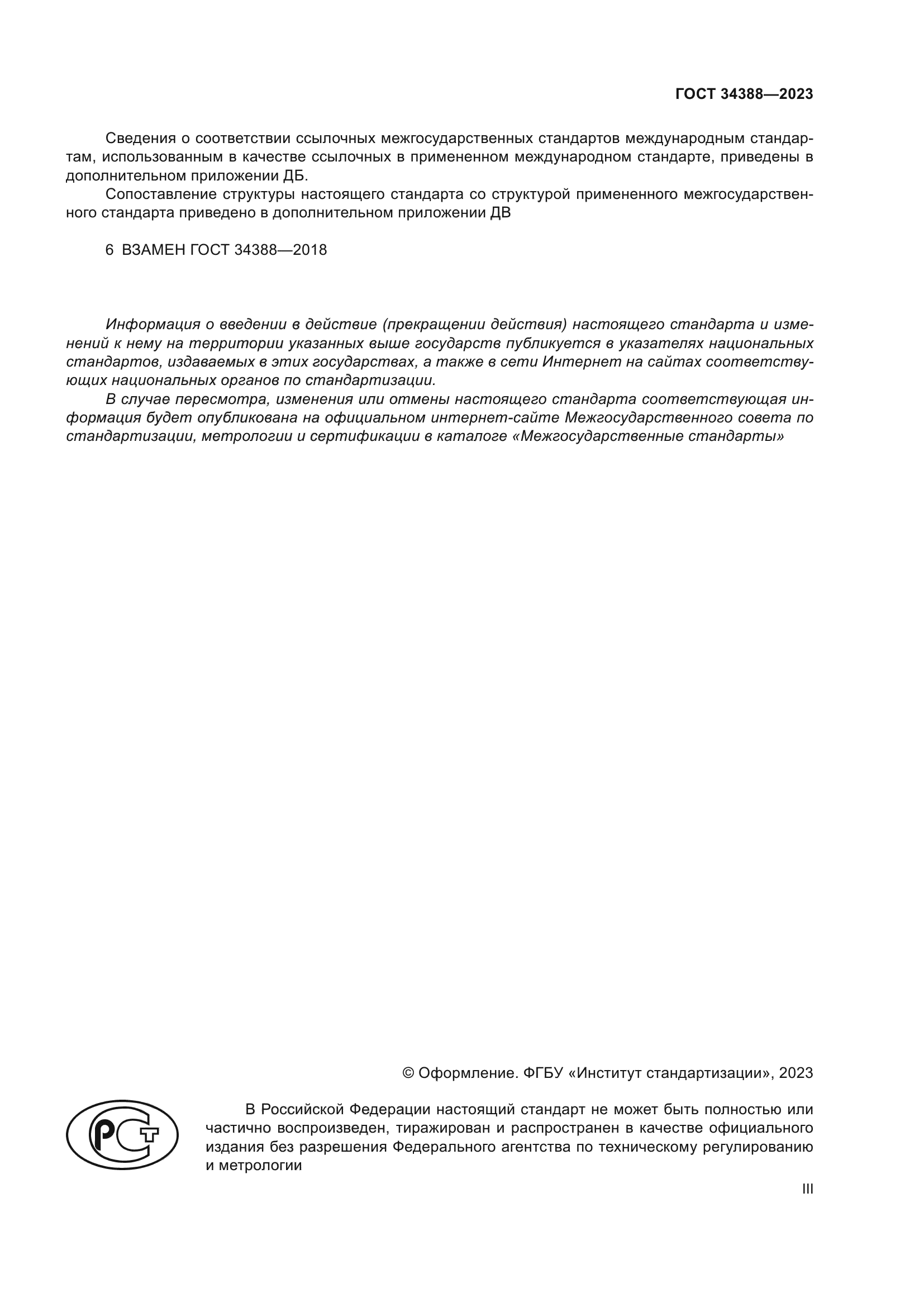

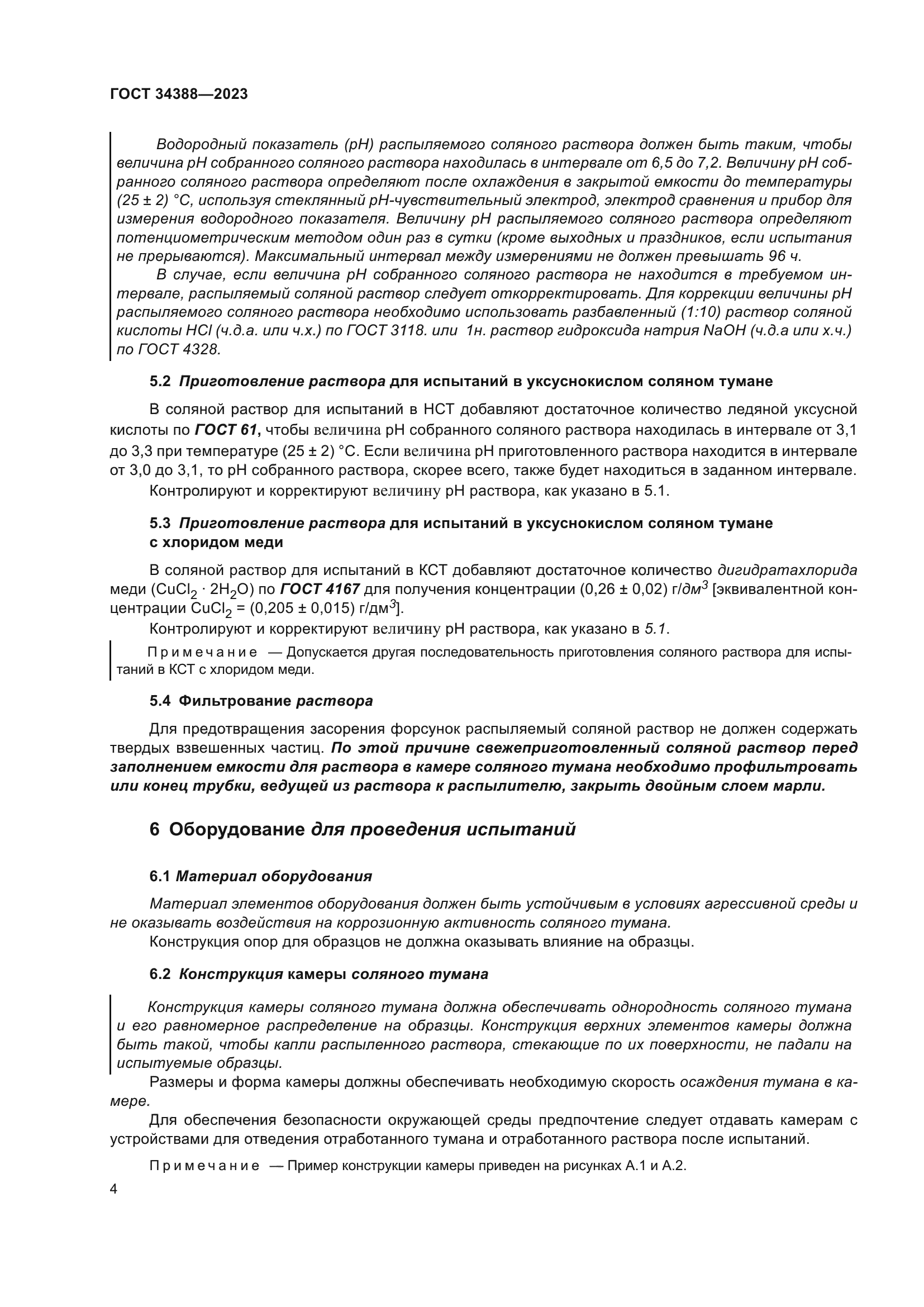

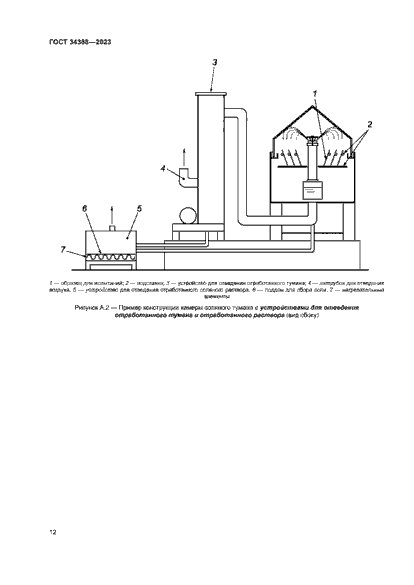

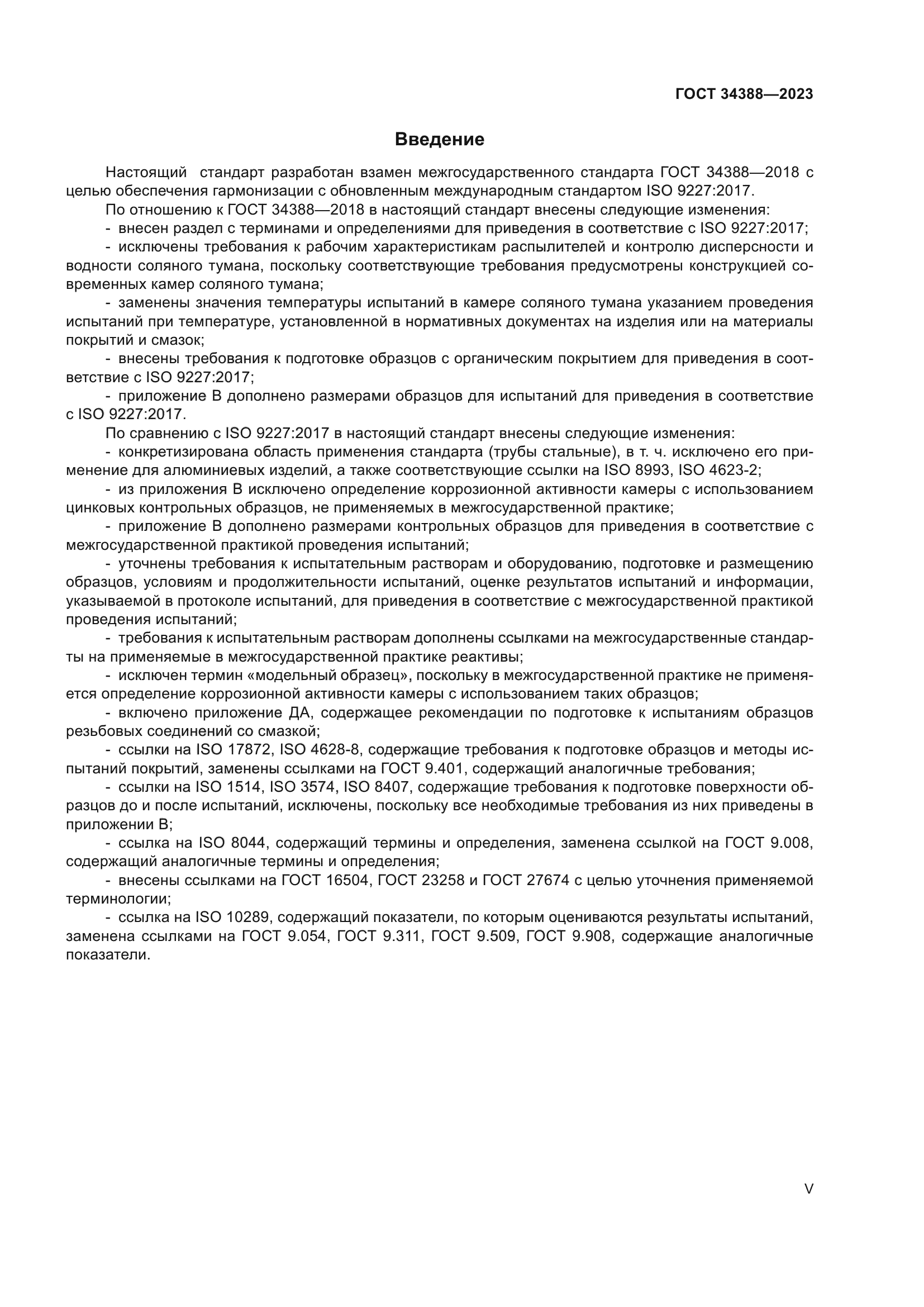

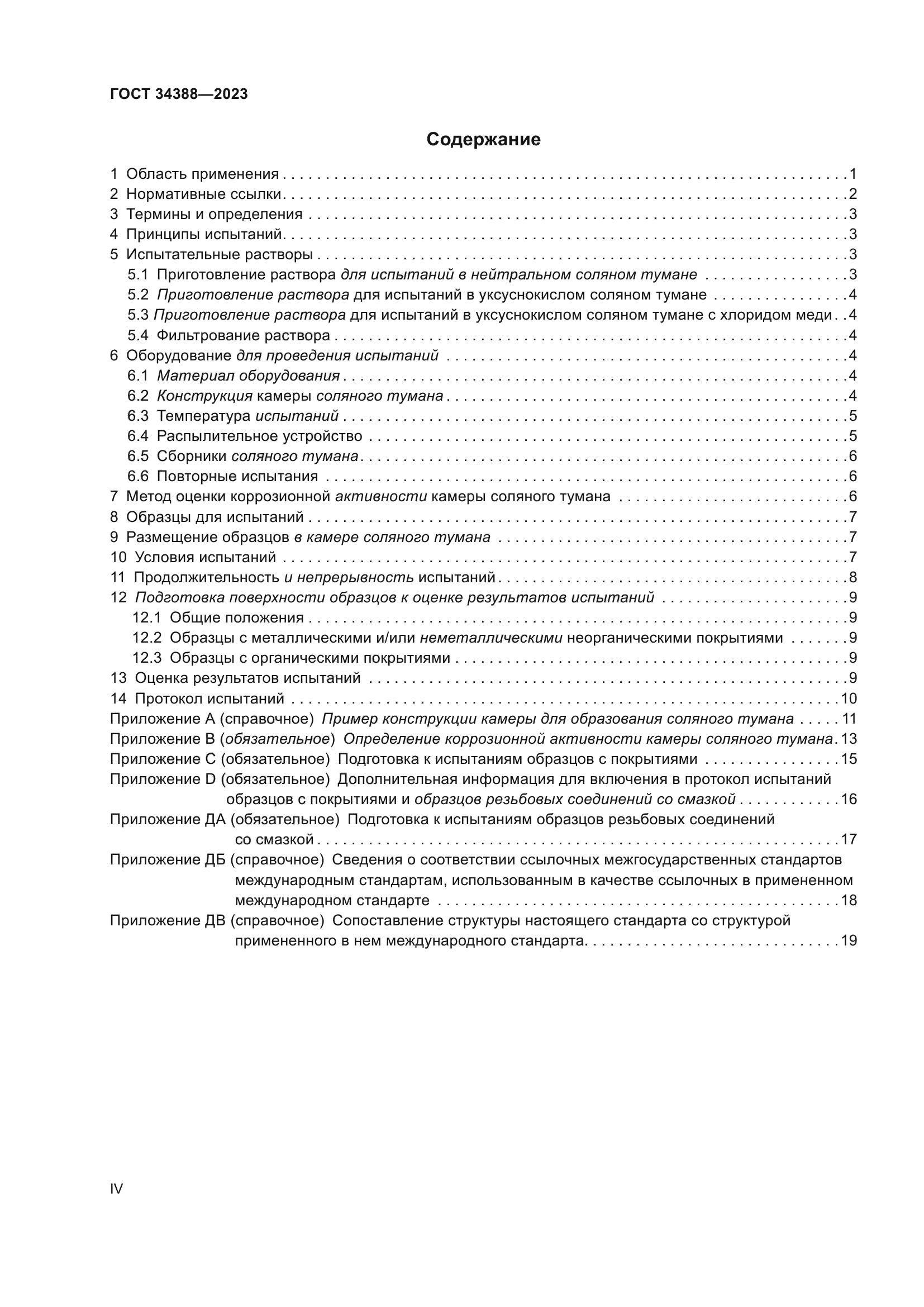

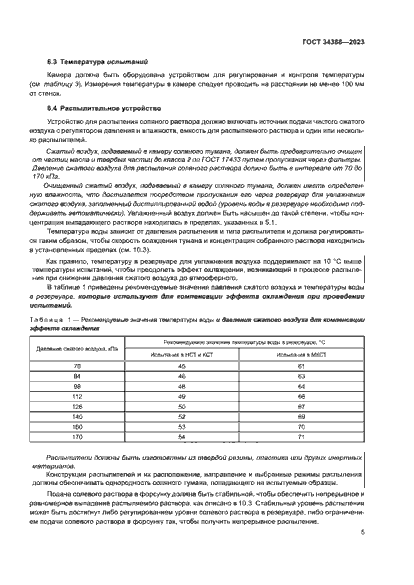

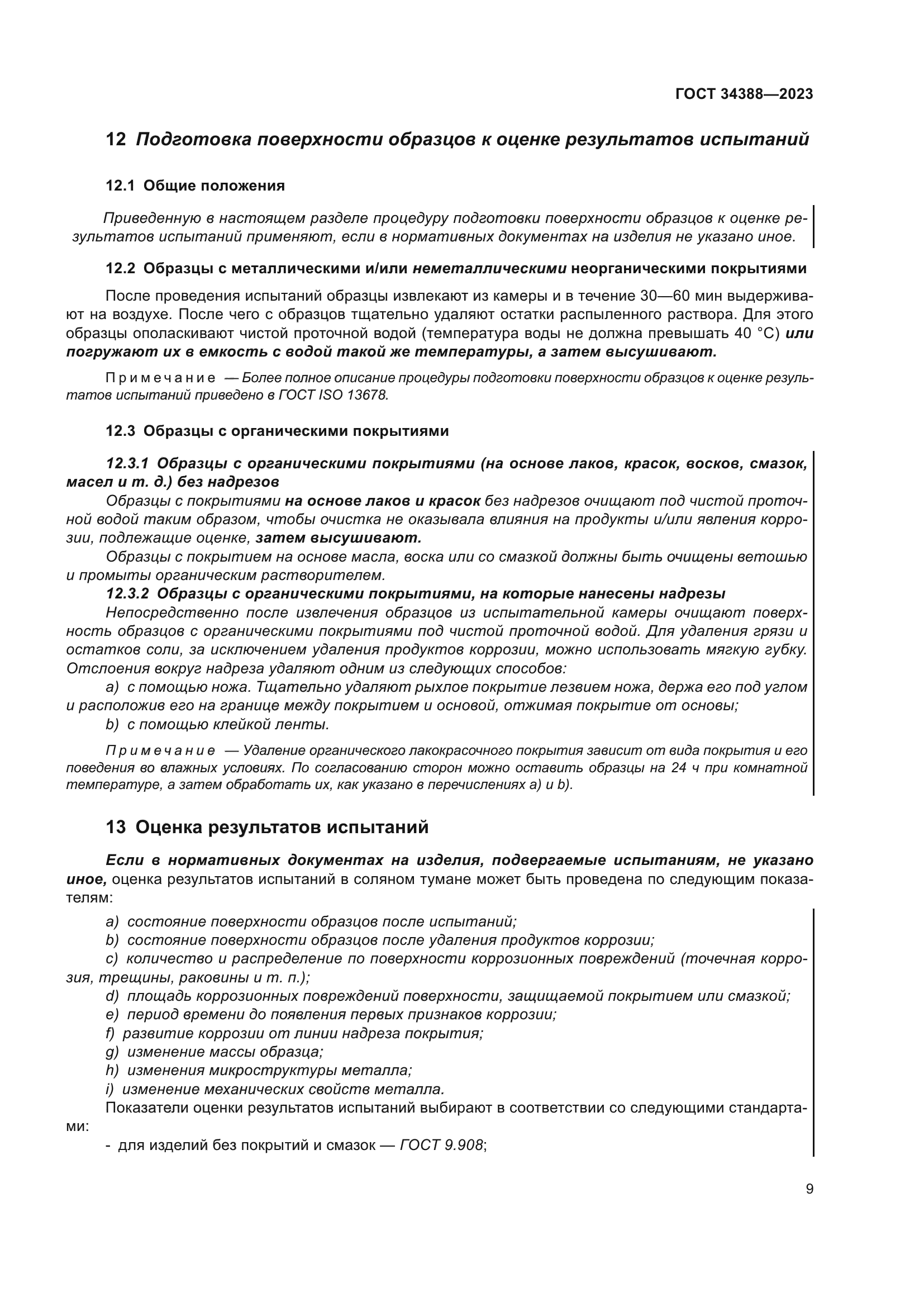

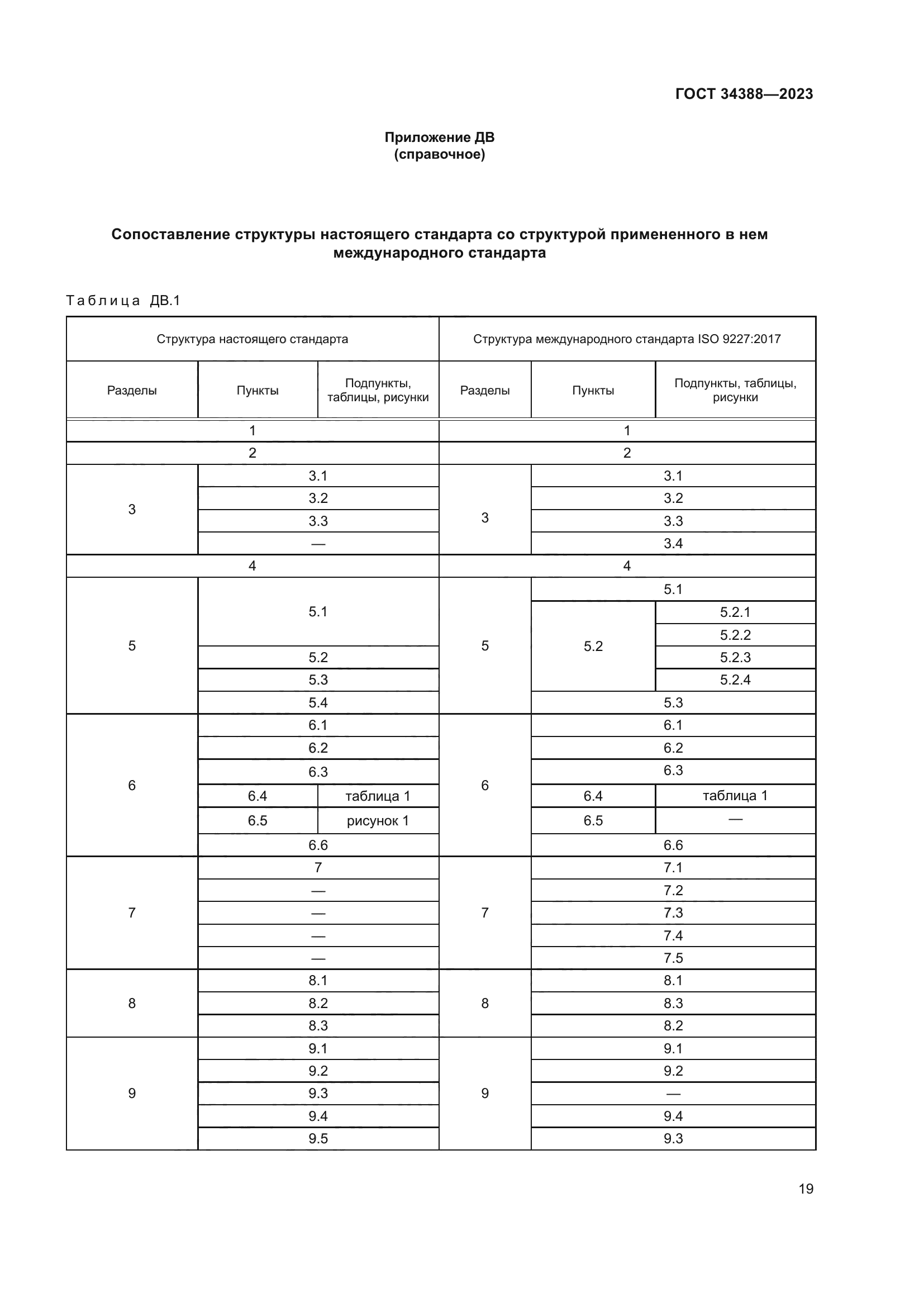

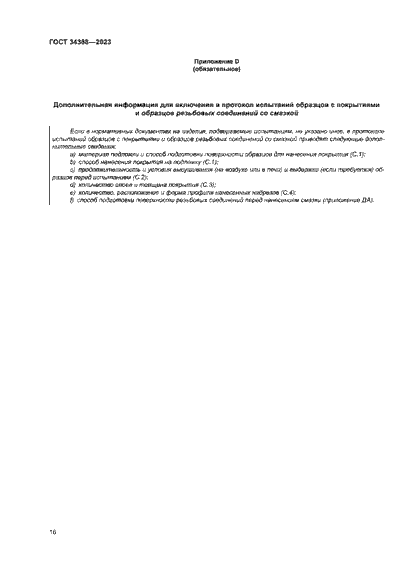

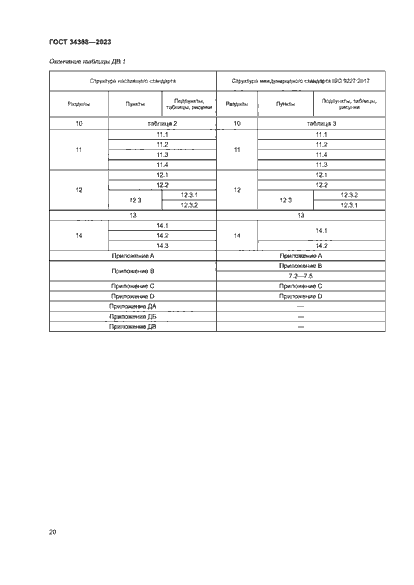

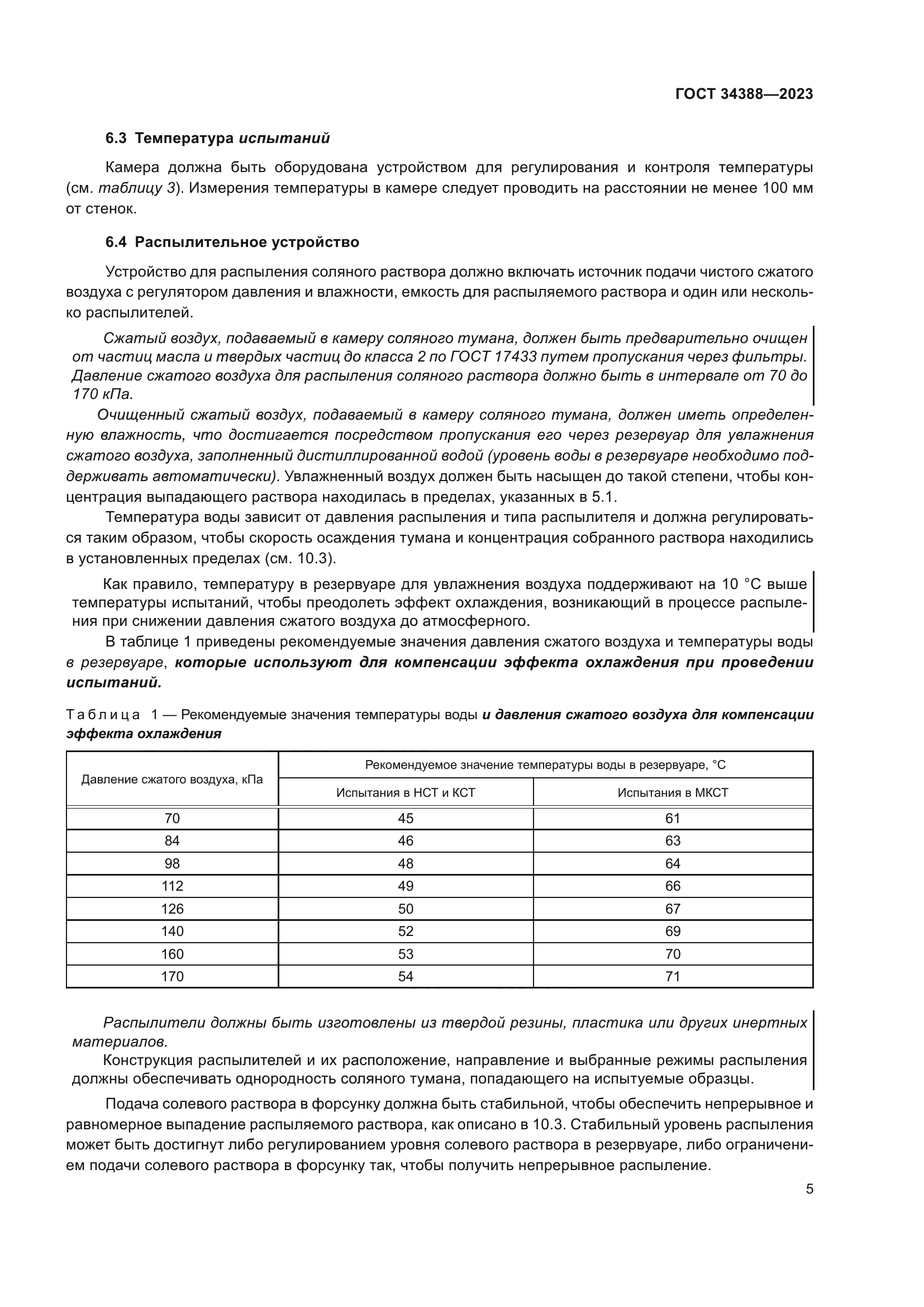

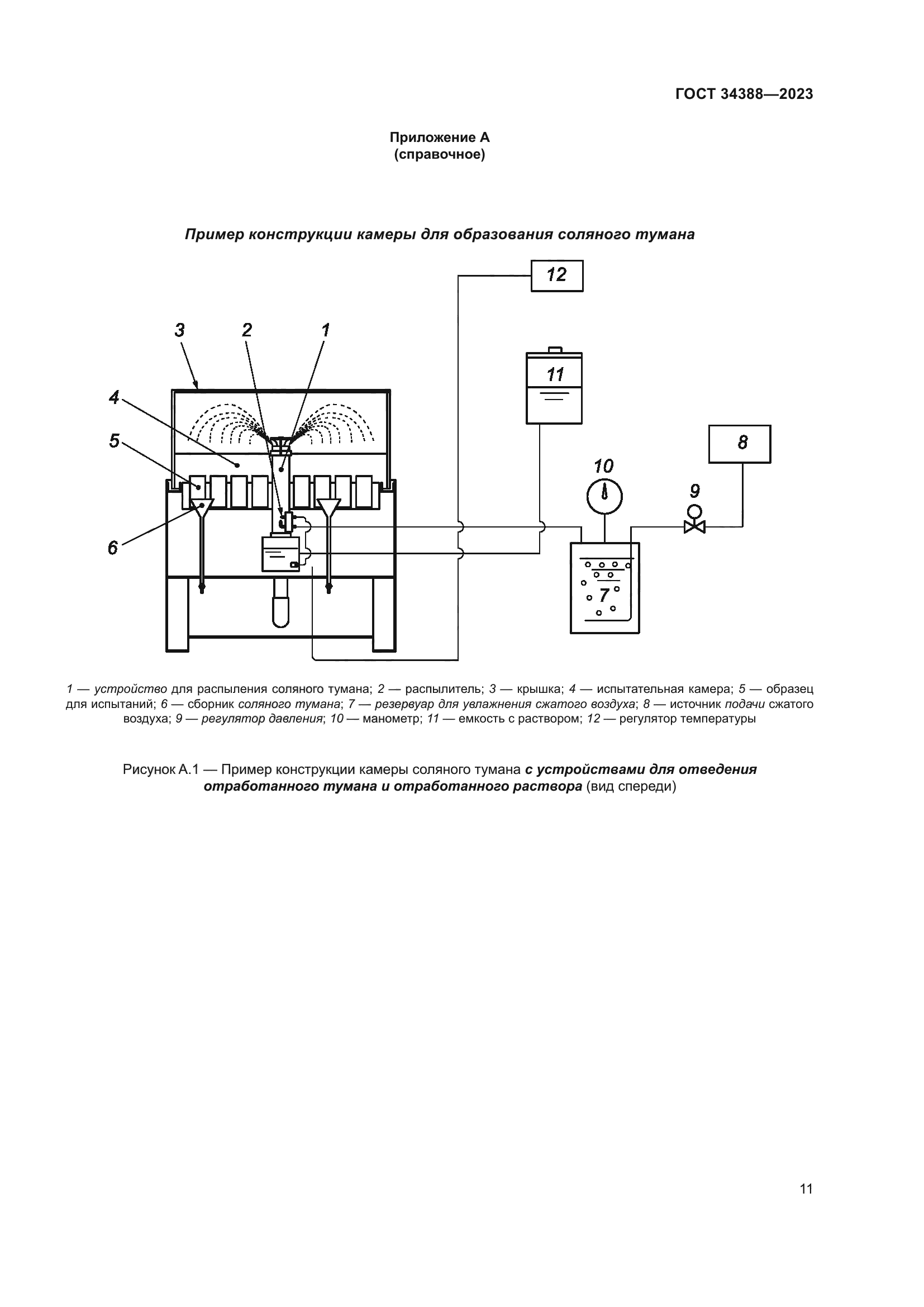

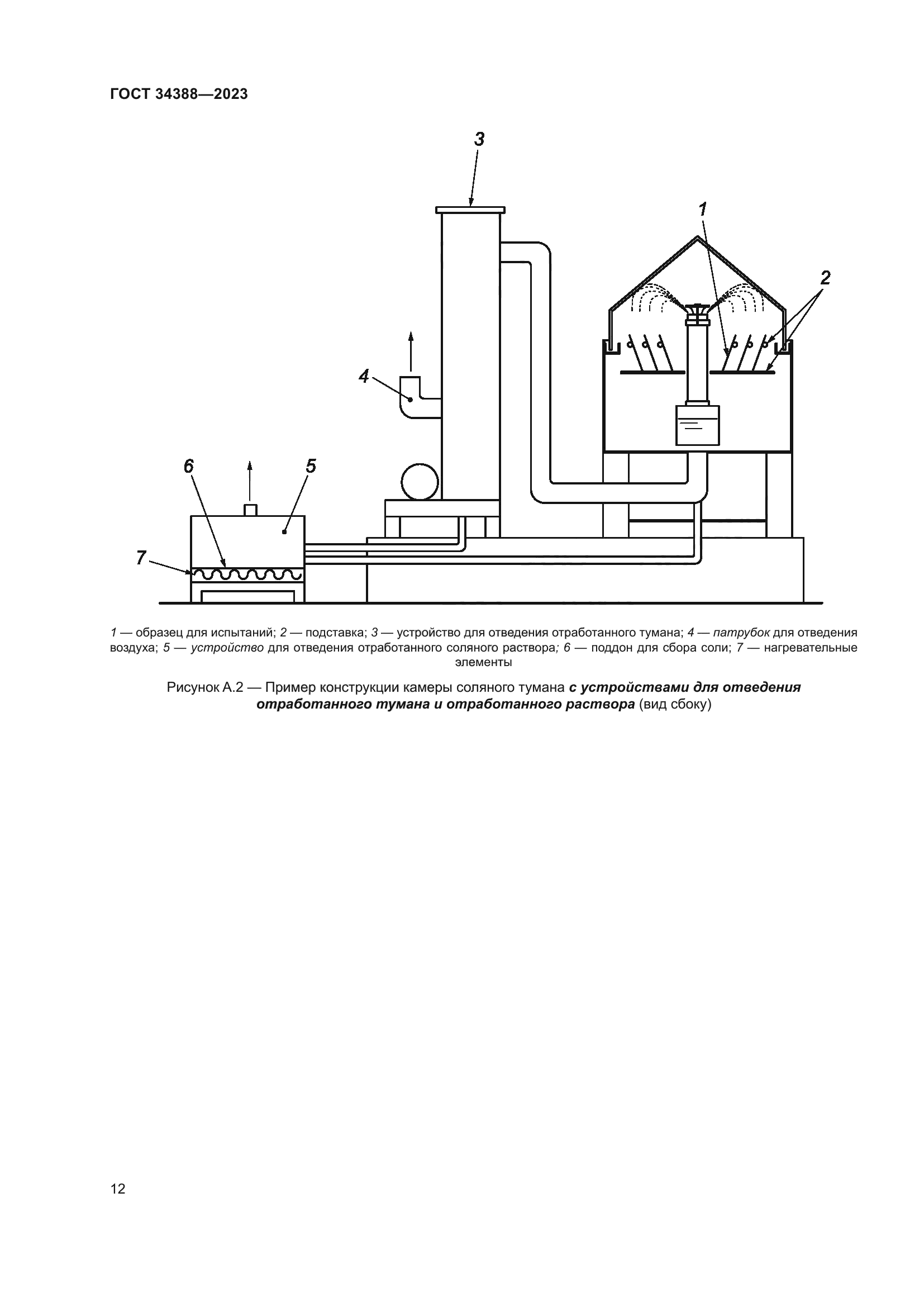

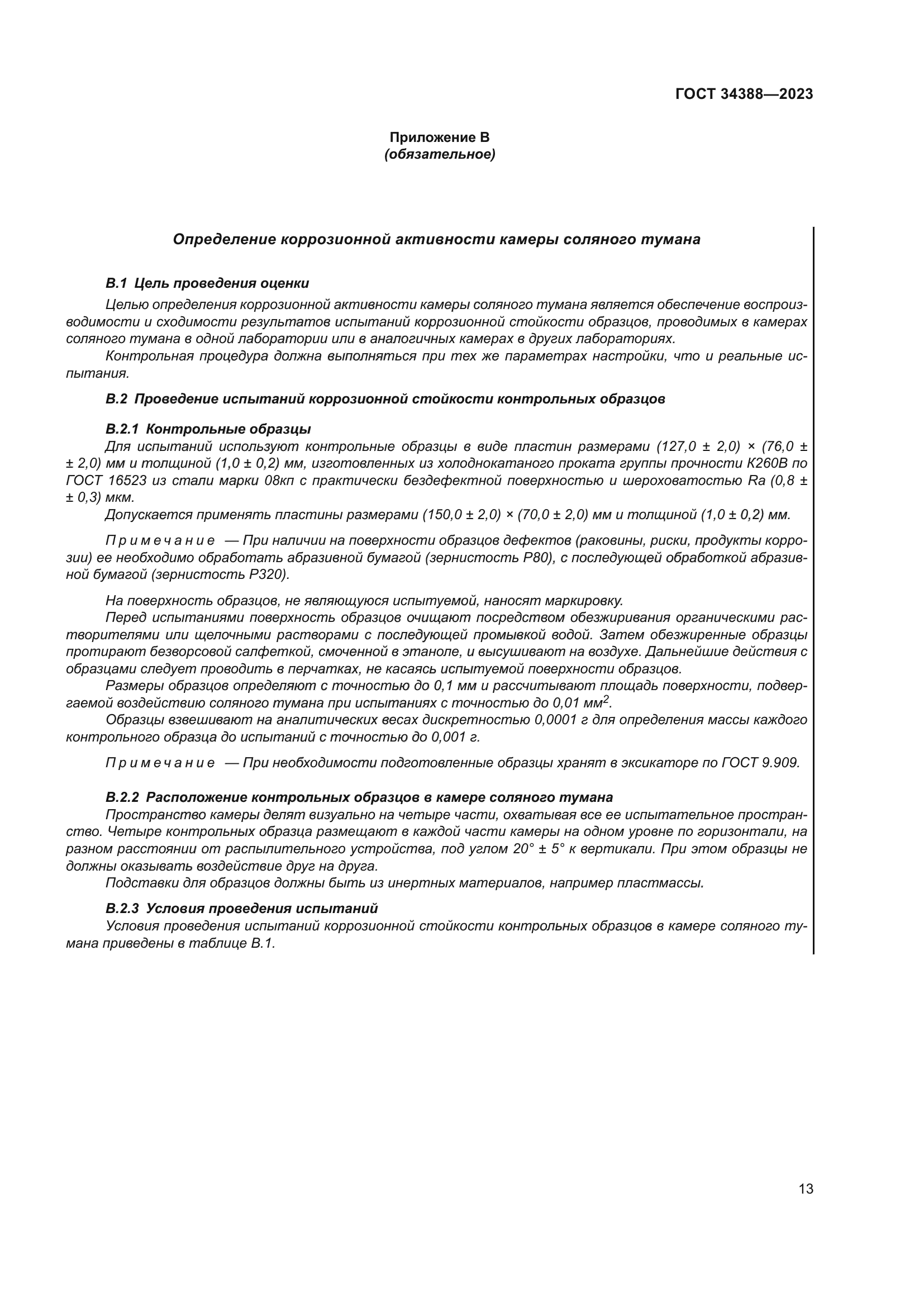

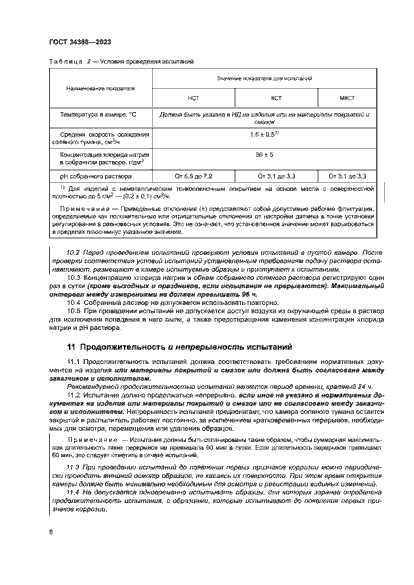

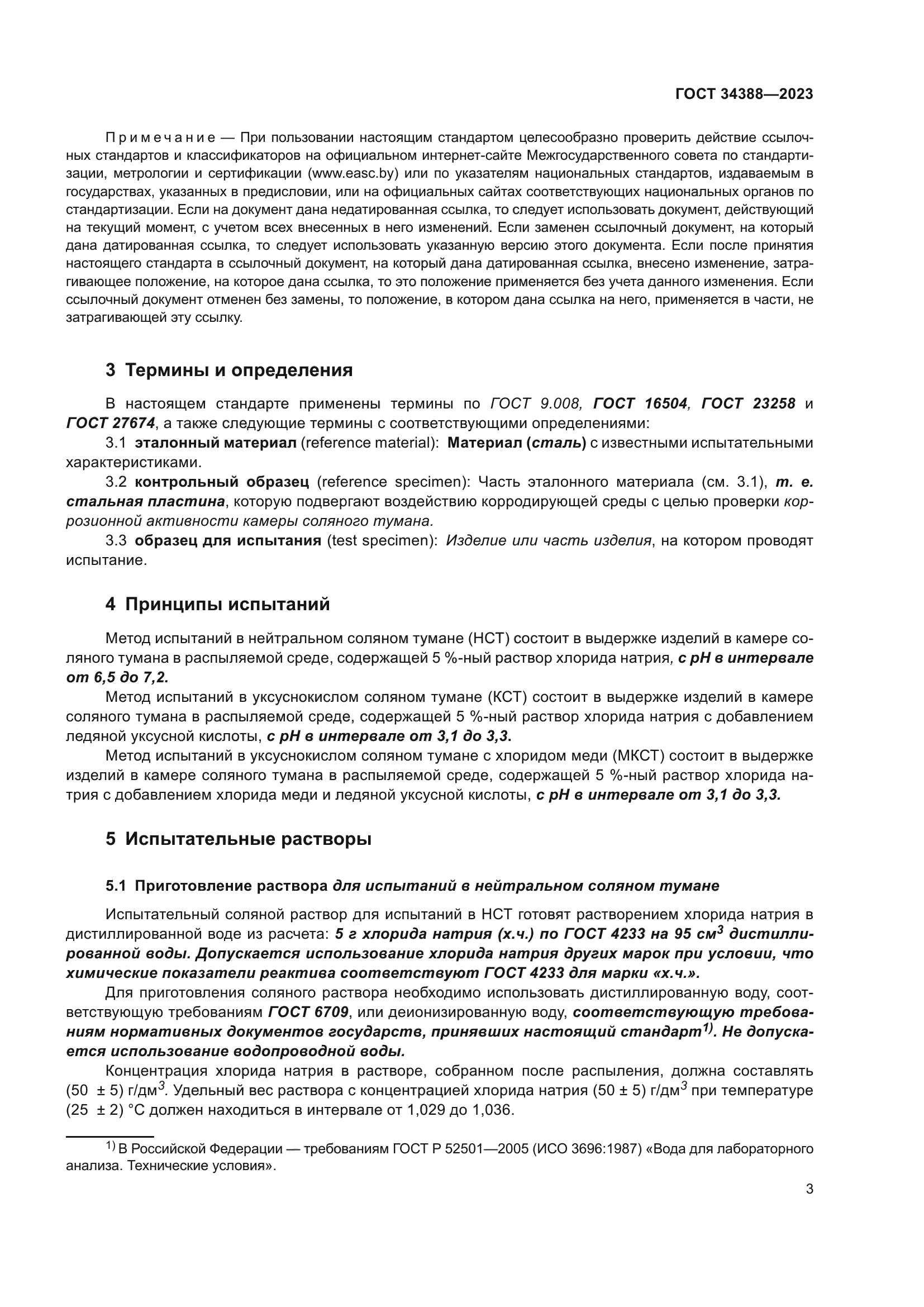

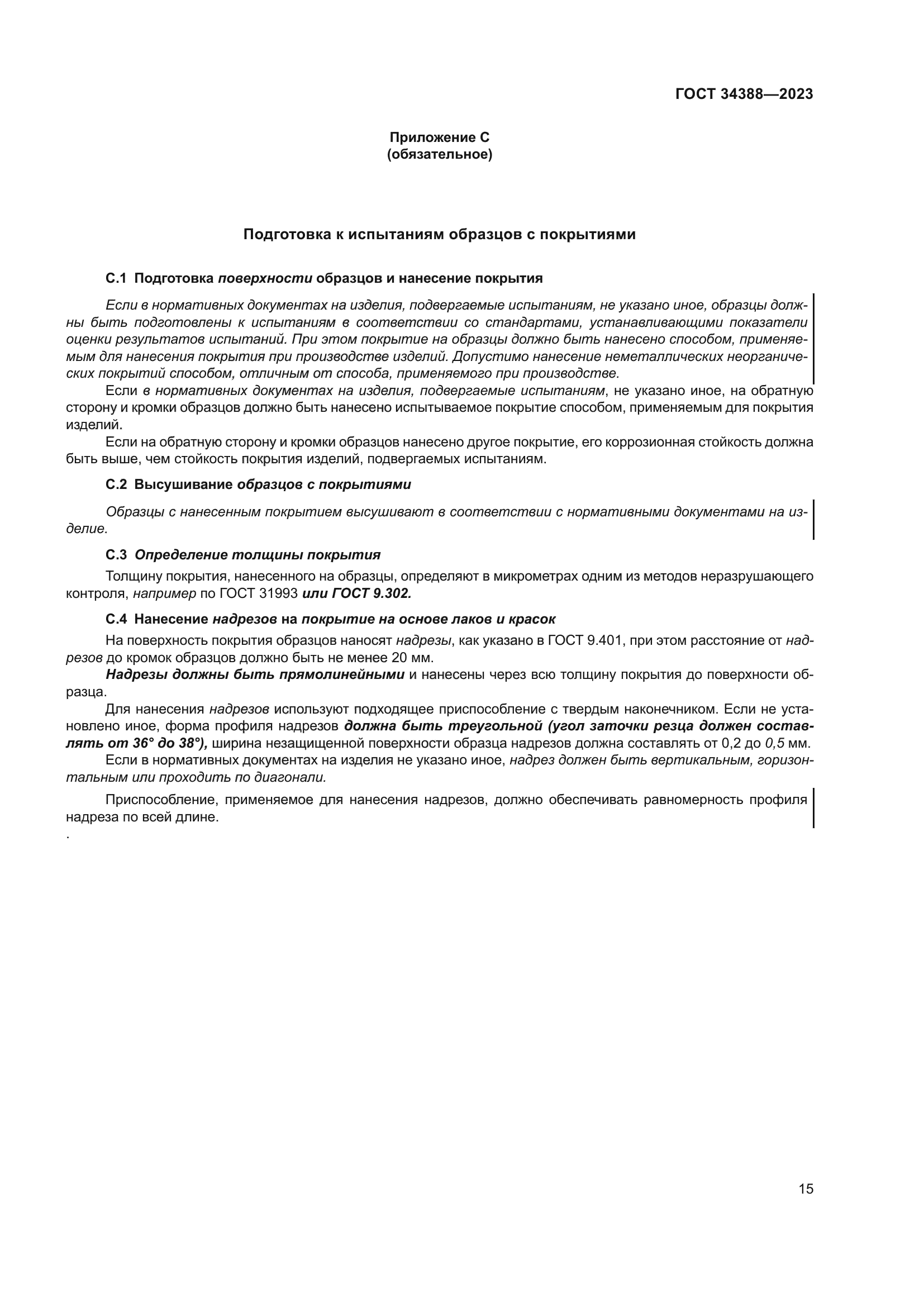

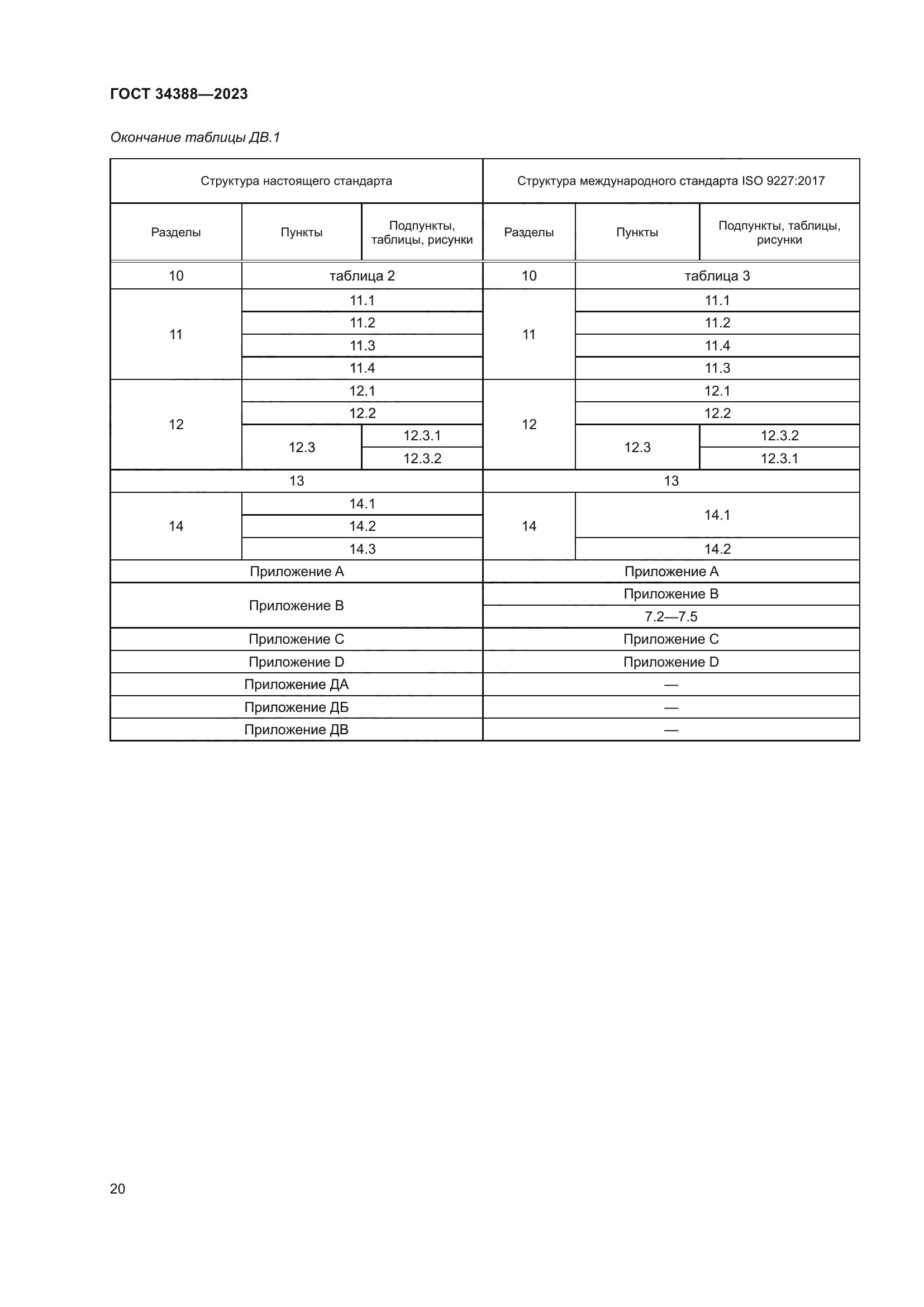

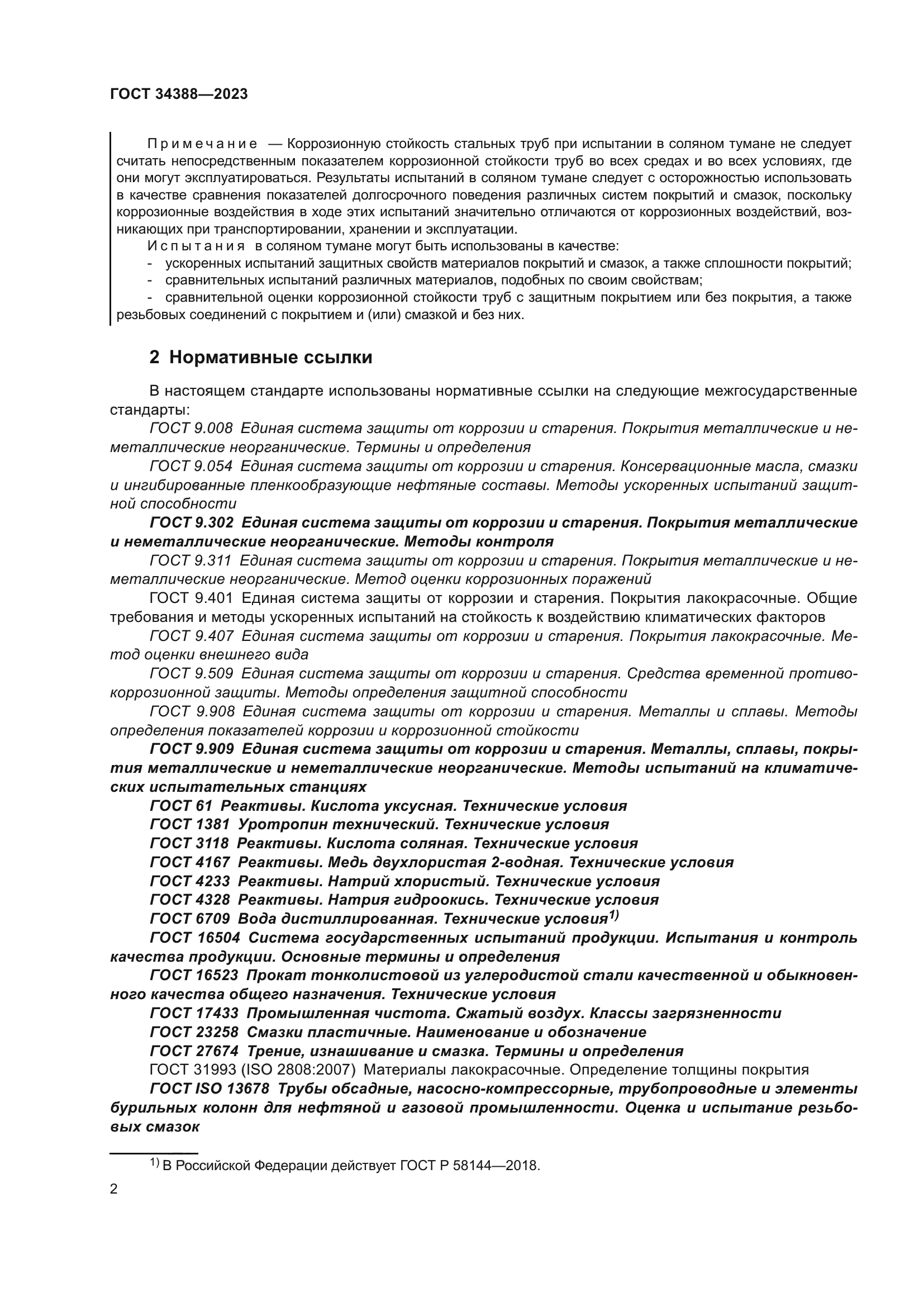

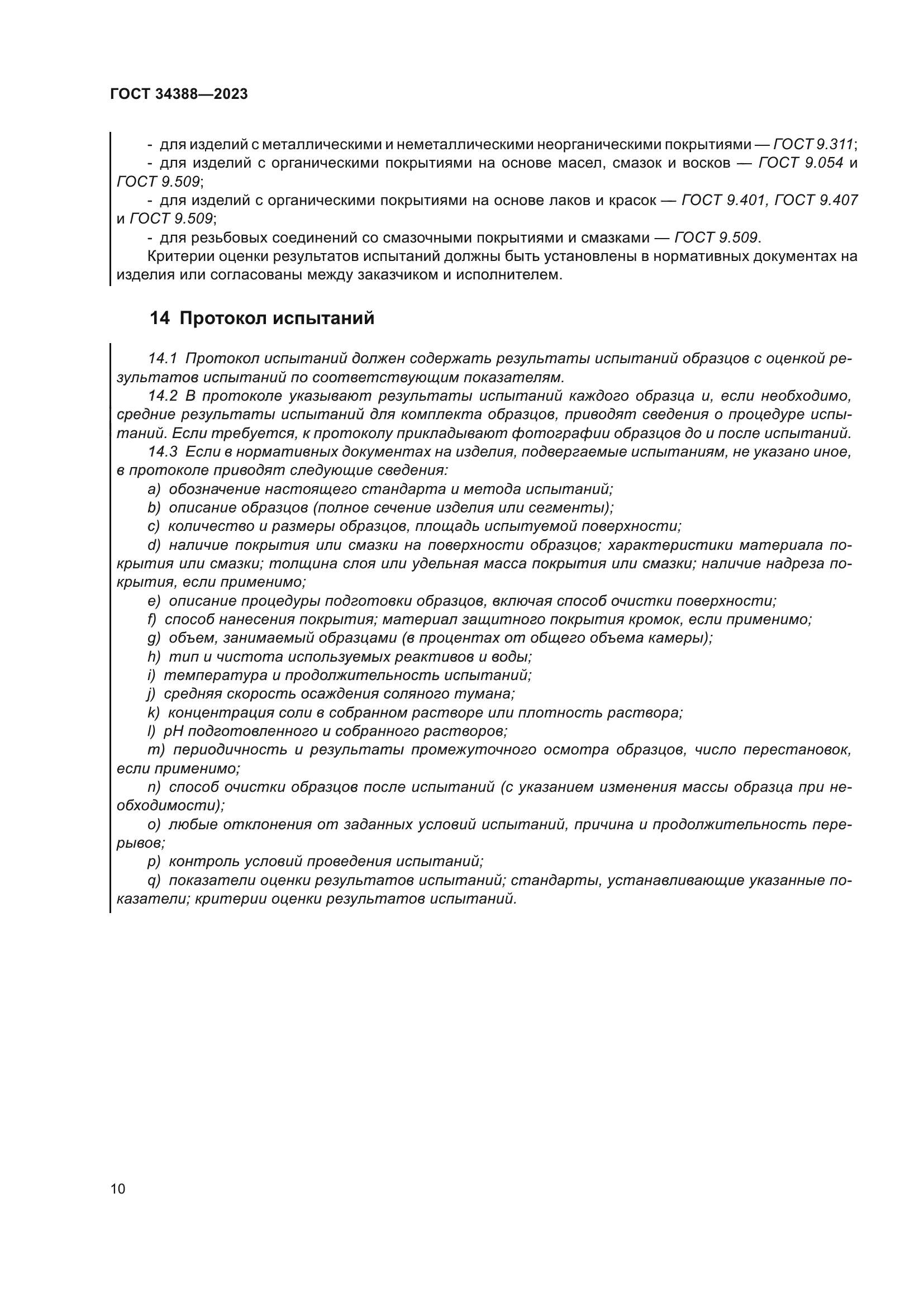

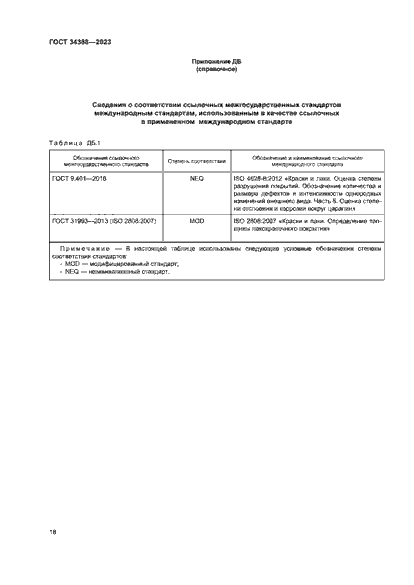

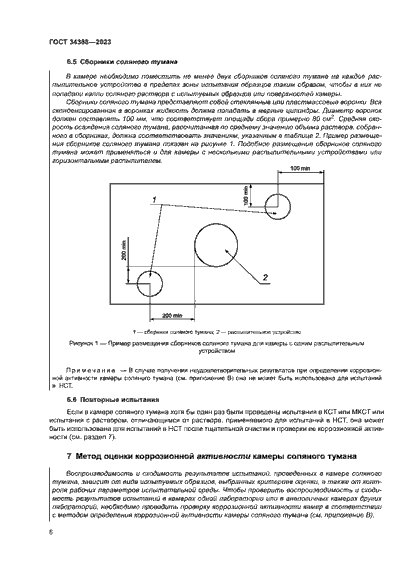

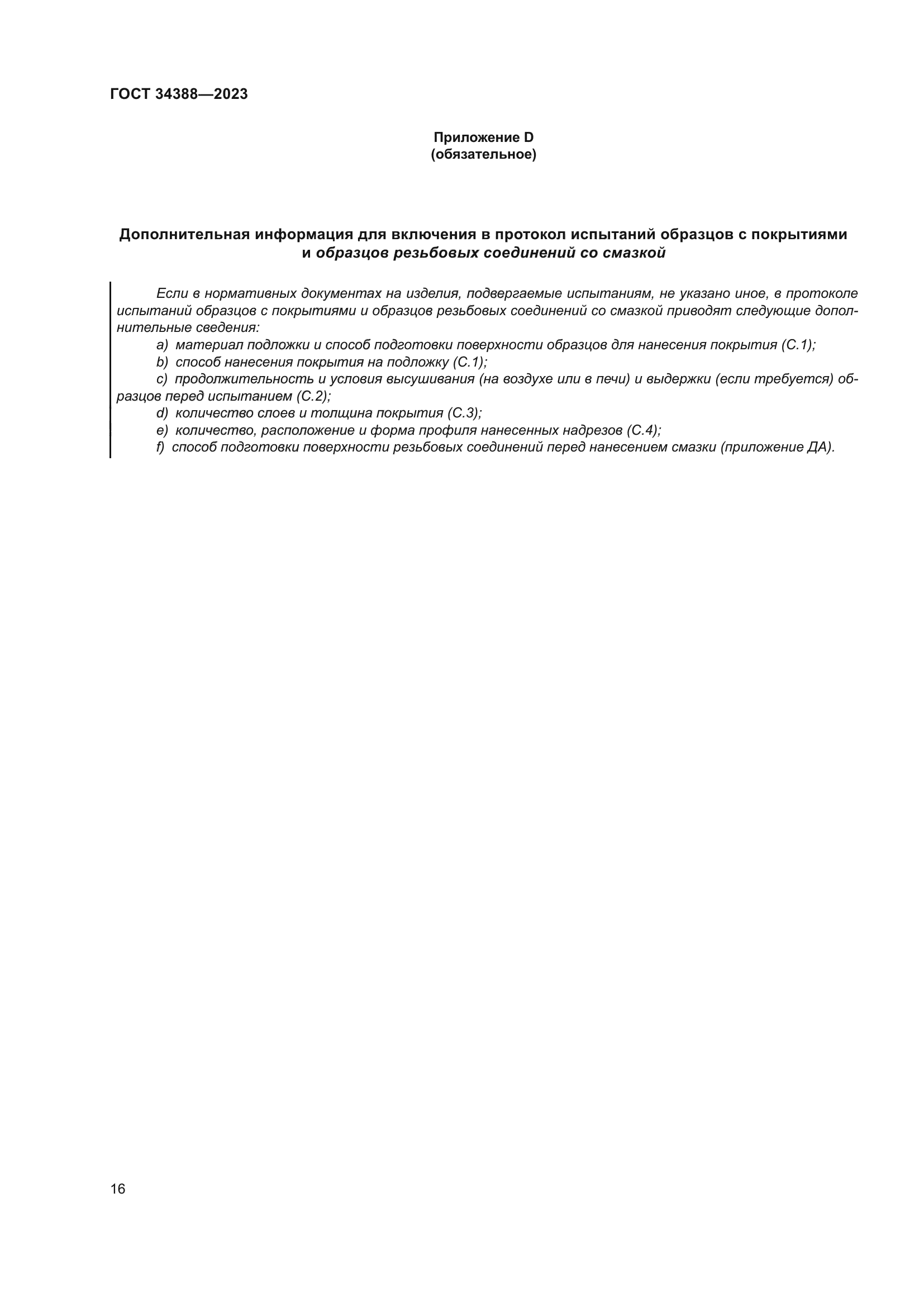

Текст ГОСТ 34388-2023

Другие ГОСТы

ГОСТ 10705-80 Трубы стальные электросварные. Технические условия
ГОСТ Р 53366-2009 Трубы стальные, применяемые в качестве обсадных или насосно-компрессорных труб для скважин в нефтяной и газовой промышленности. Общие технические условия
ГОСТ 31446-2012 Трубы стальные, применяемые в качестве обсадных или насосно-компрессорных труб для скважин в нефтяной и газовой промышленности. Общие технические условия
ГОСТ 31458-2015 Трубы стальные, чугунные и соединительные детали к ним. Документы о приемочном контроле
ГОСТ 10692-2015 Трубы стальные, чугунные и соединительные детали к ним. Приемка, маркировка, упаковка, транспортирование и хранение
ГОСТ 10692-80 Трубы стальные, чугунные и соединительные части к ним. Приемка, маркировка, упаковка, транспортирование и хранение
ГОСТ 34388-2018 Трубы стальные. Метод испытаний коррозионной стойкости в соляном тумане
ГОСТ 23073-78 Трубы тепловые. Термины, определения и буквенные обозначения
ГОСТ 8894-2018 Трубы стеклянные. Технические условия
ГОСТ 8894-86 Трубы стеклянные и фасонные части к ним. Технические условия
ГОСТ Р 53201-2008 Трубы стеклопластиковые и фитинги. Технические условия
ГОСТ 28548-90 Трубы стальные. Термины и определения
ГОСТ 34094-2017 Трубы стальные. Отделка концов труб и соединительных деталей под сварку. Общие технические требования
ГОСТ Р 55942-2014 Трубы стальные. Отделка концов труб и соединительных деталей под сварку. Общие технические требования

Дополнительная информация

Английское название
Введен в действие	01.08.2023
Взамен	ГОСТ 34388-2018
Дата издания	10.04.2023
