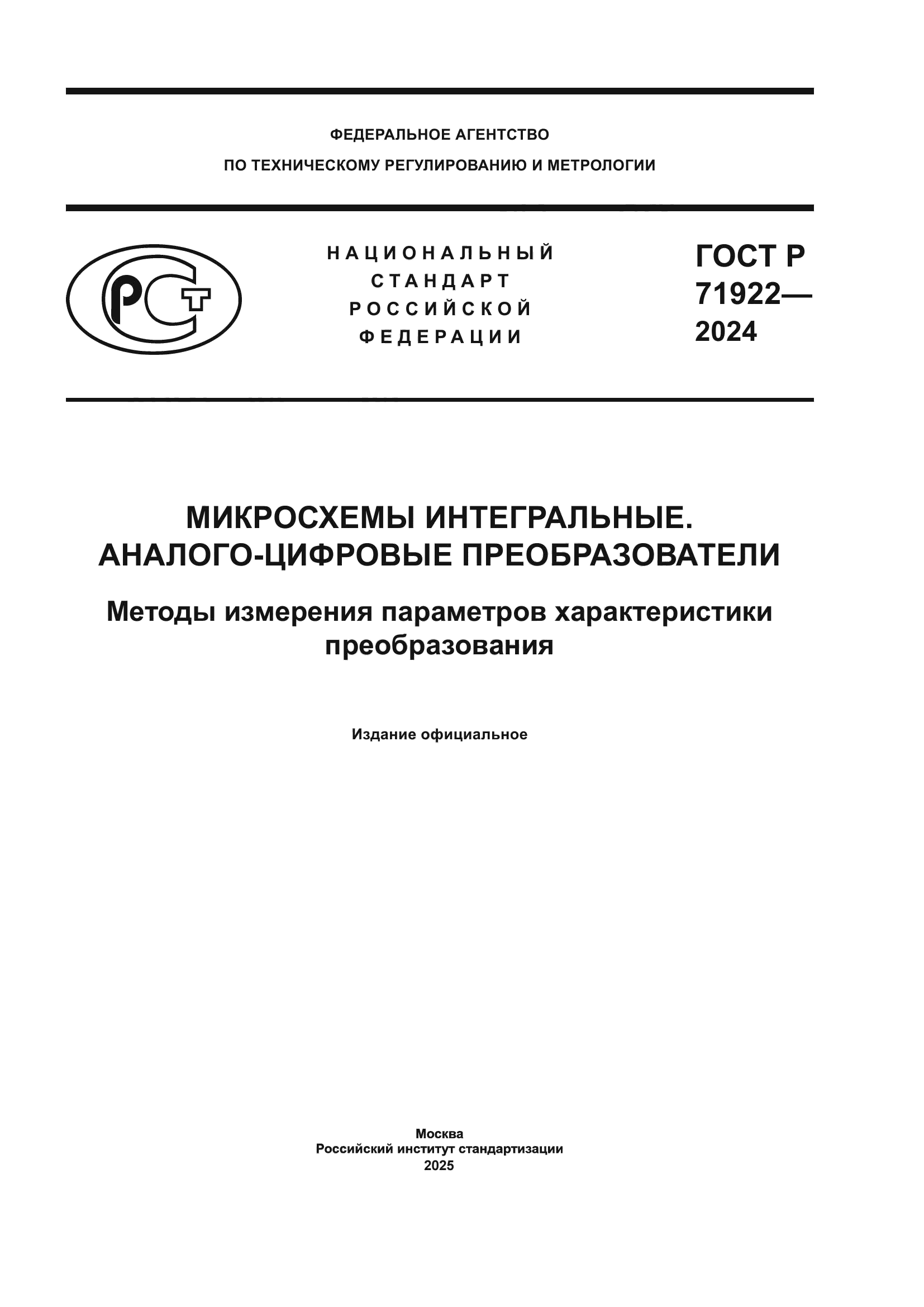

ГОСТ Р 71922-2024

Микросхемы интегральные. Аналого-цифровые преобразователи. Методы измерения параметров характеристики преобразования

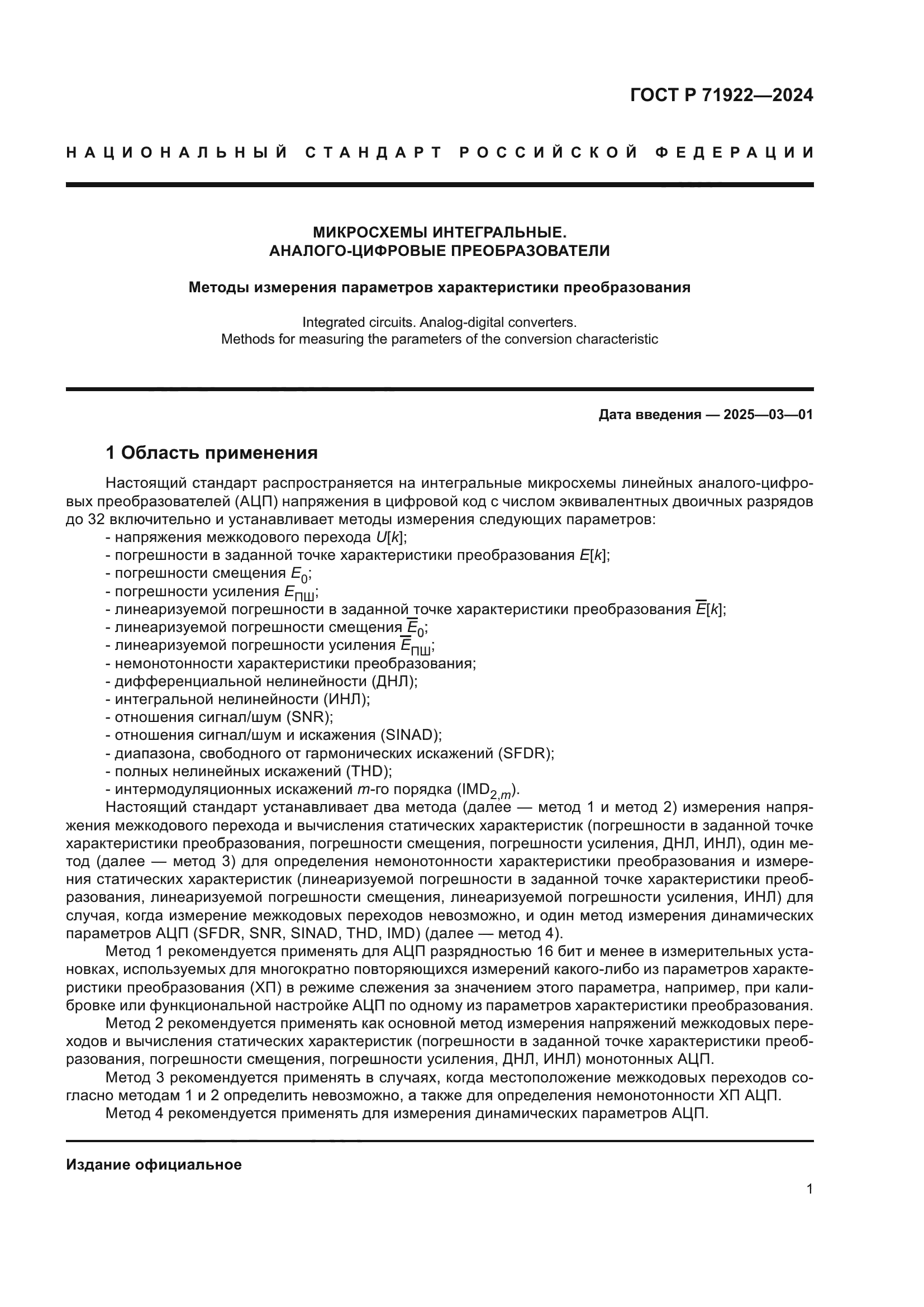

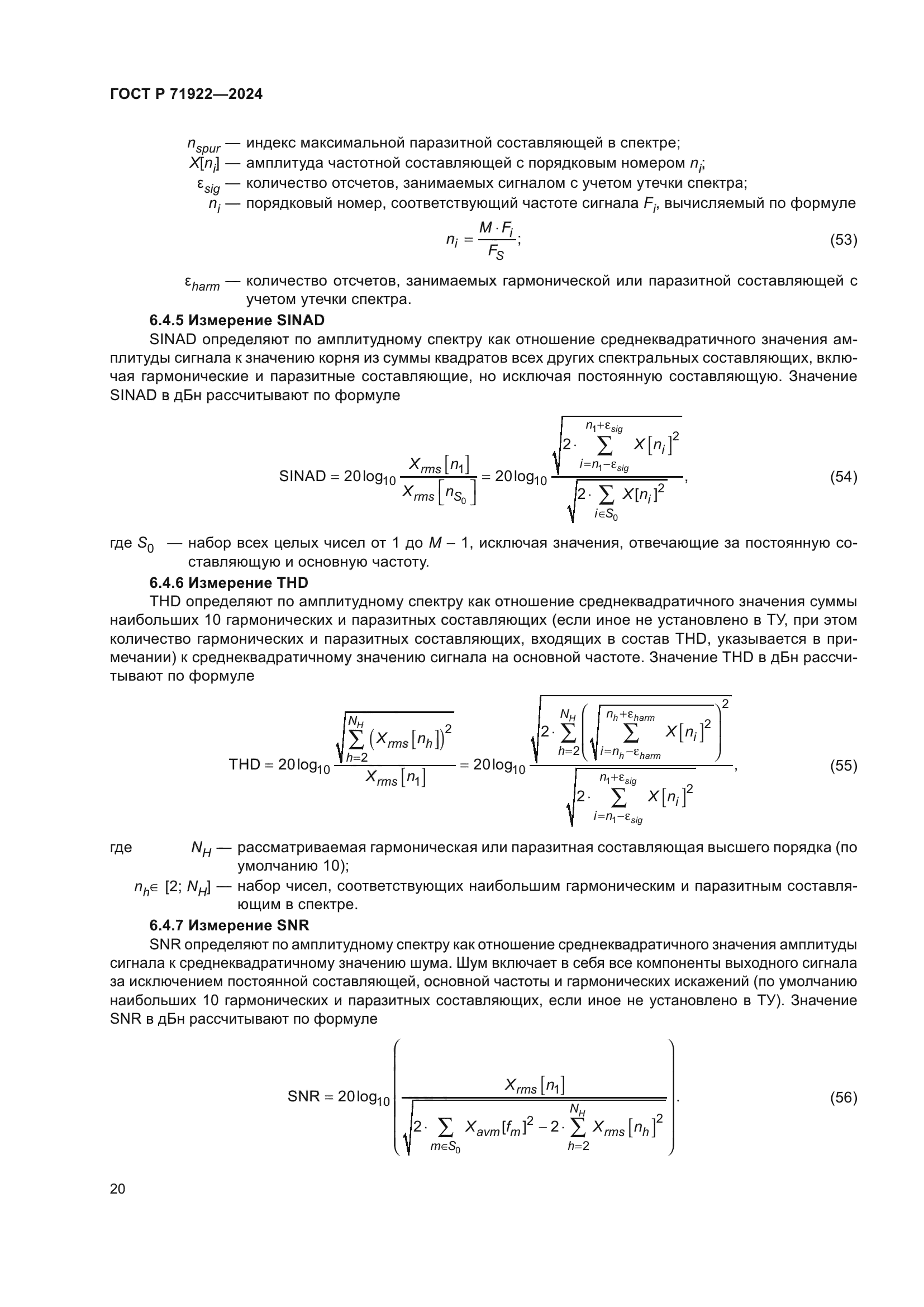

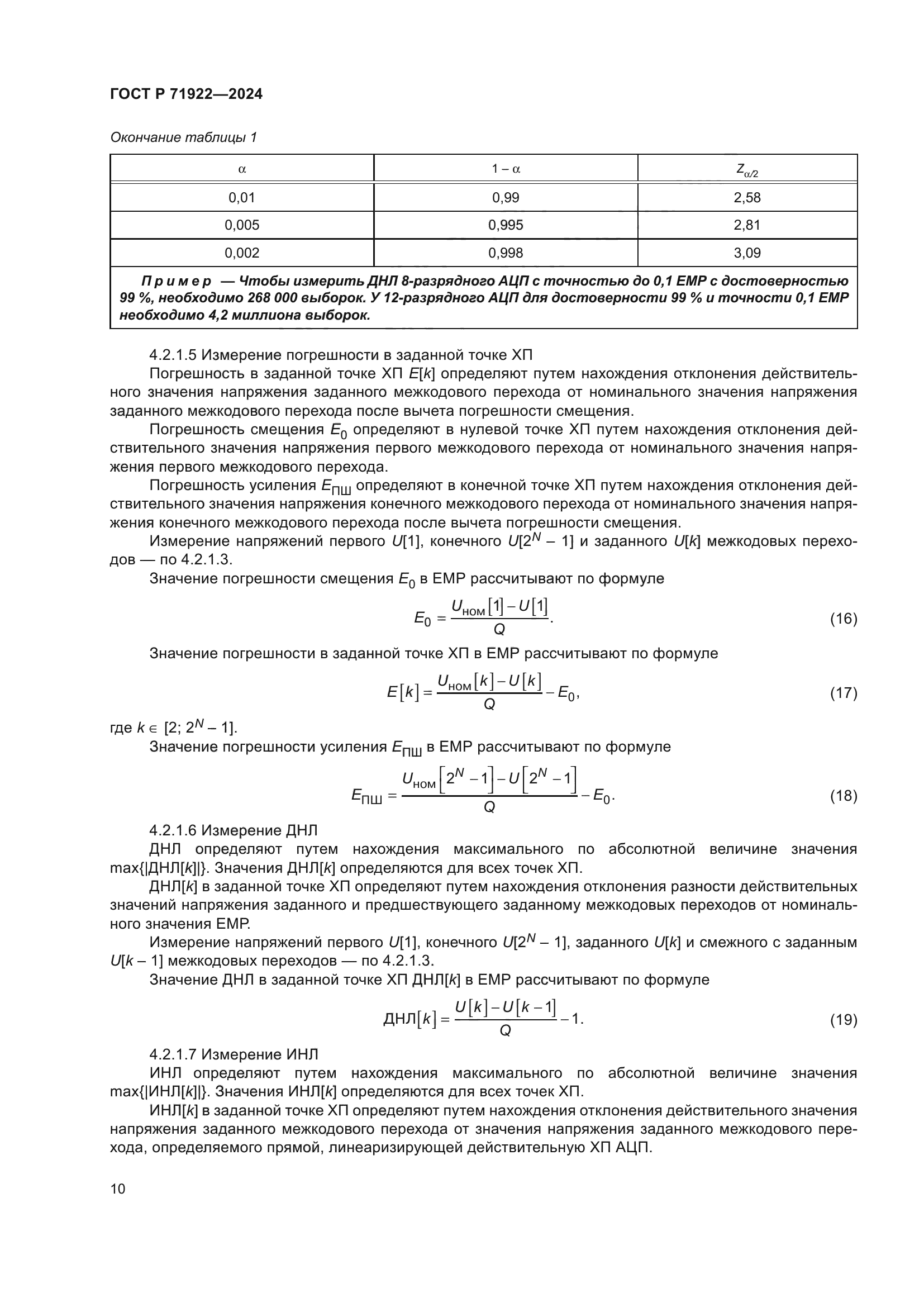

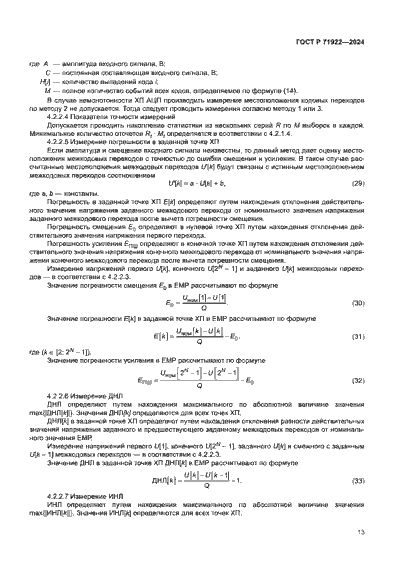

действующий Настоящий стандарт распространяется на интегральные микросхемы линейных аналого-цифровых преобразователей (АЦП) напряжения в цифровой код с числом эквивалентных двоичных разрядов до 32 включительно и устанавливает методы измерения следующих параметров: - напряжения межкодового перехода; - погрешности смещения; - погрешности усиления; - линеаризуемой погрешности в заданной точке характеристики преобразования; - линеаризуемой погрешности смещения; - немонотонности характеристики преобразования; - дифференциальной нелинейности (ДНЛ); - интегральной нелинейности (ИНЛ); - отношения сигнал/шум (SNR); - отношения сигнал/шум и искажения (SINAD); - диапазона, свободного от гармонических искажений (SFDR); - полных нелинейных искажений (THD); - интермодуляционных искажений m-ого порядка (IMD2,m)

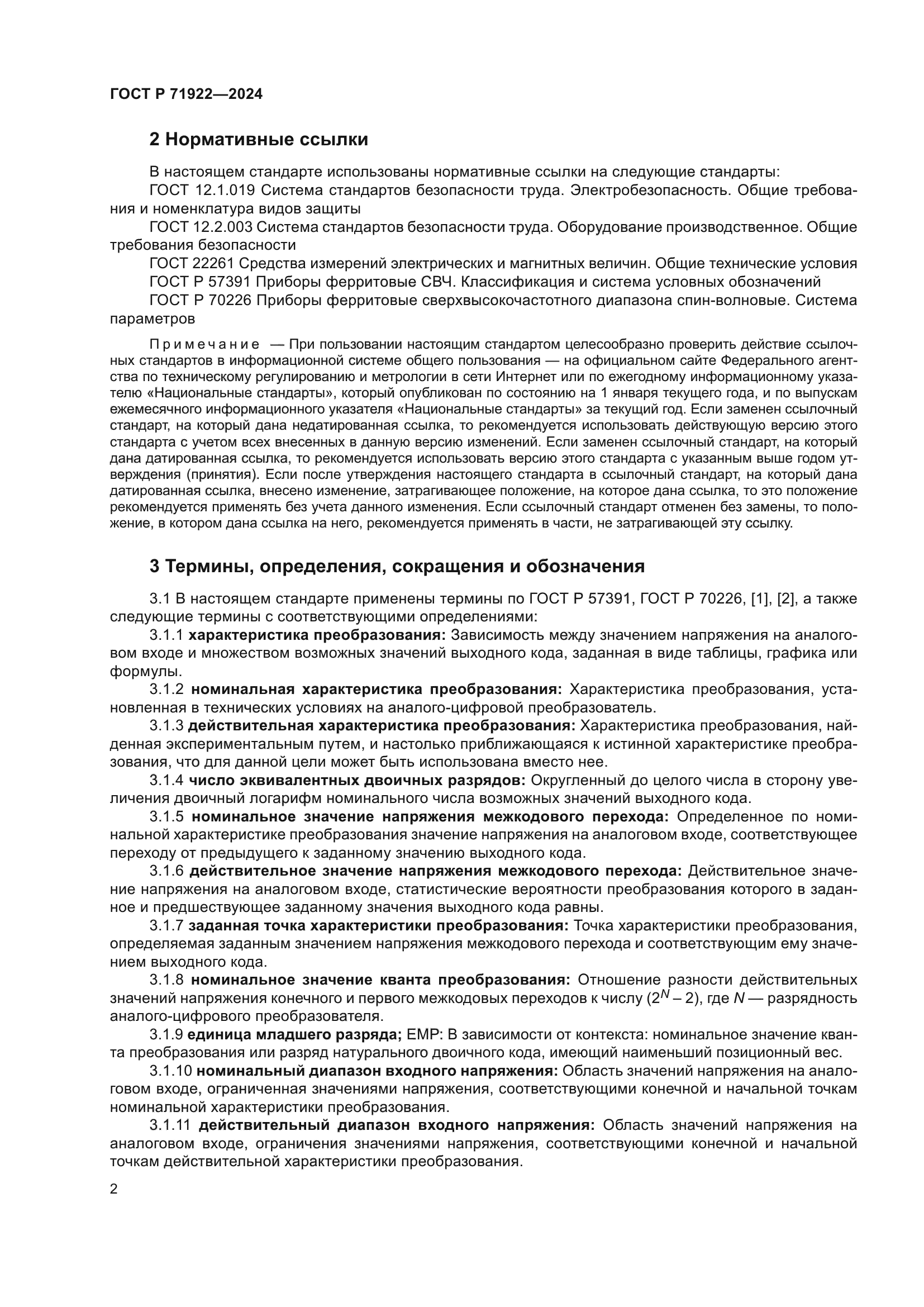

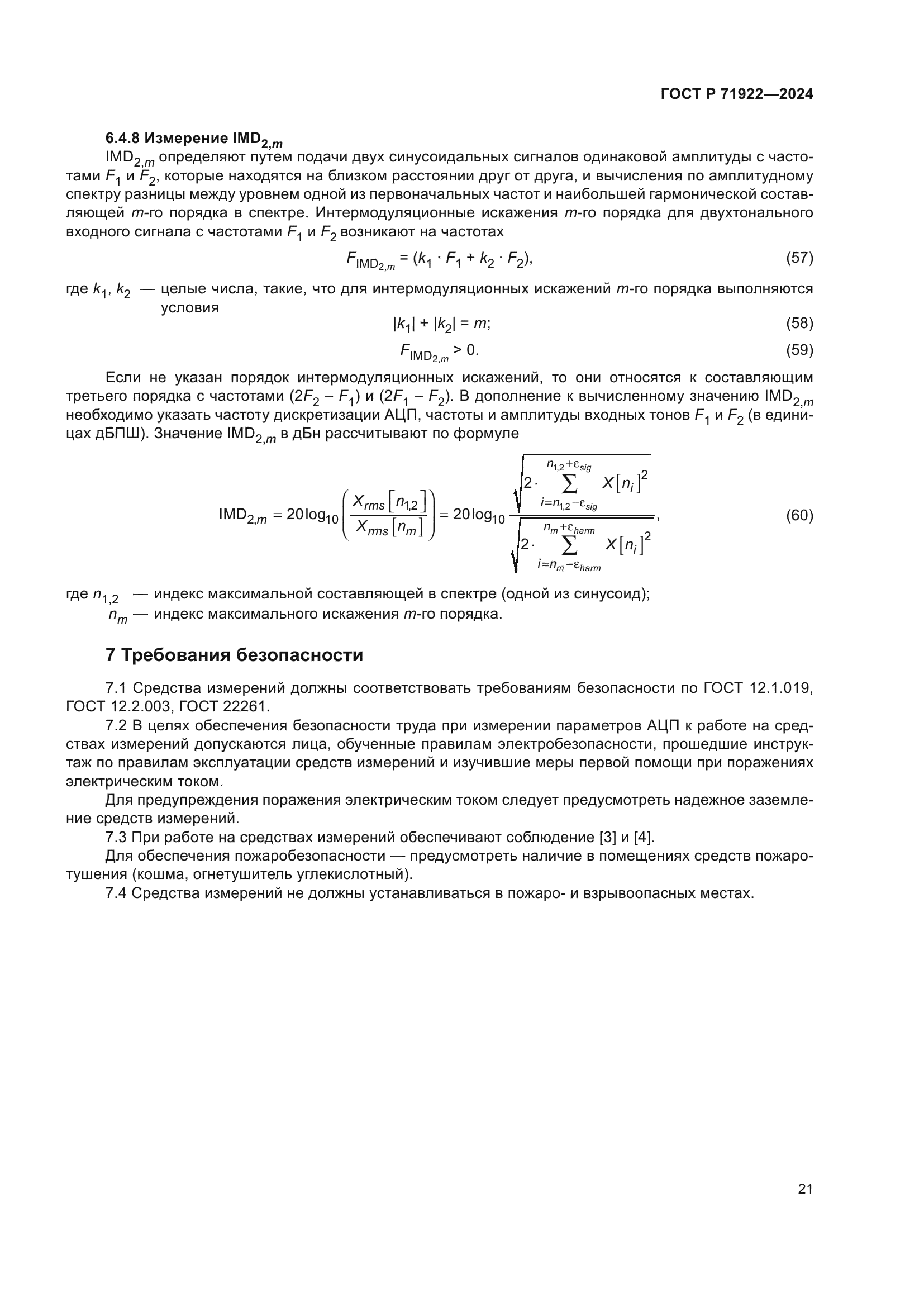

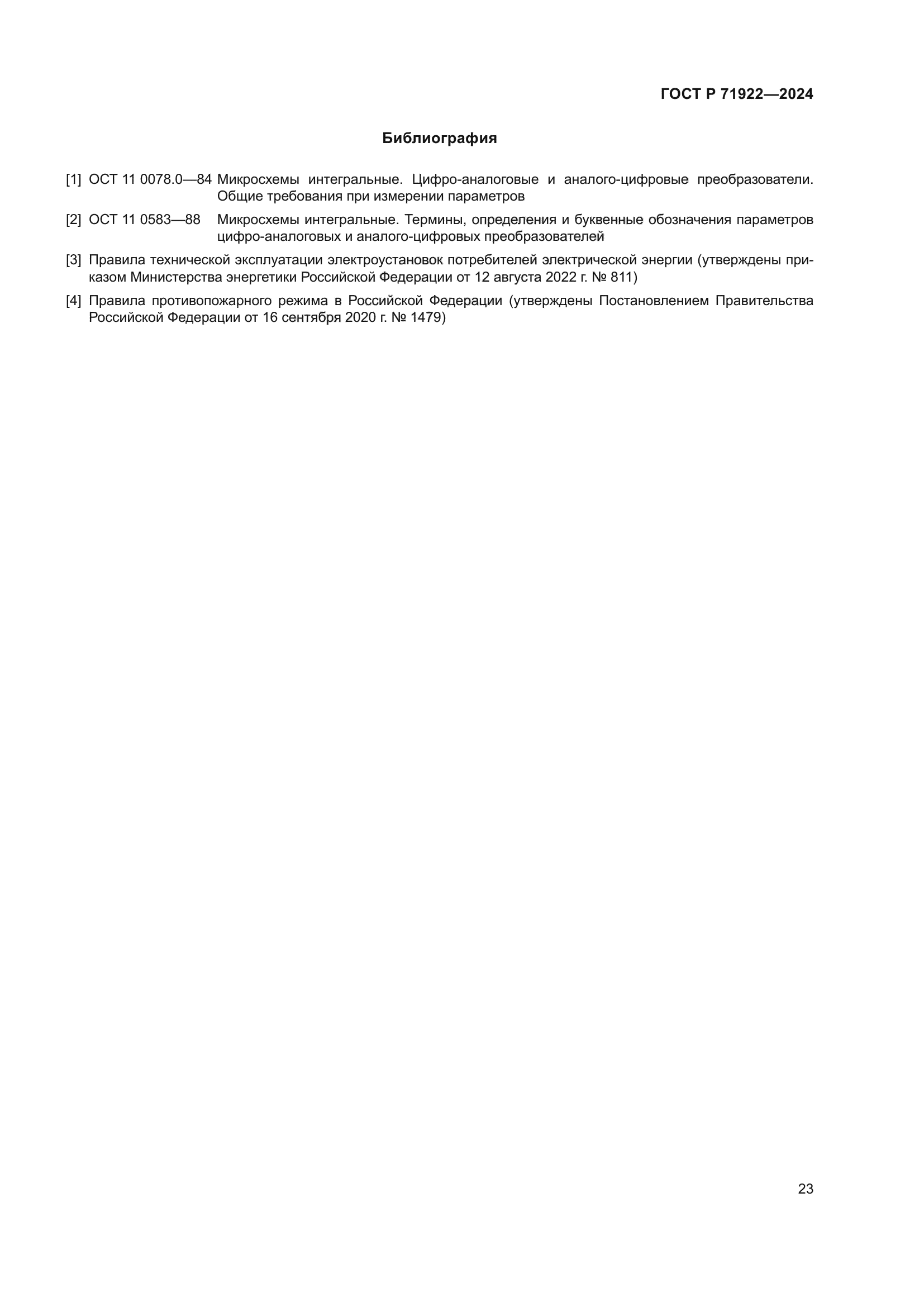

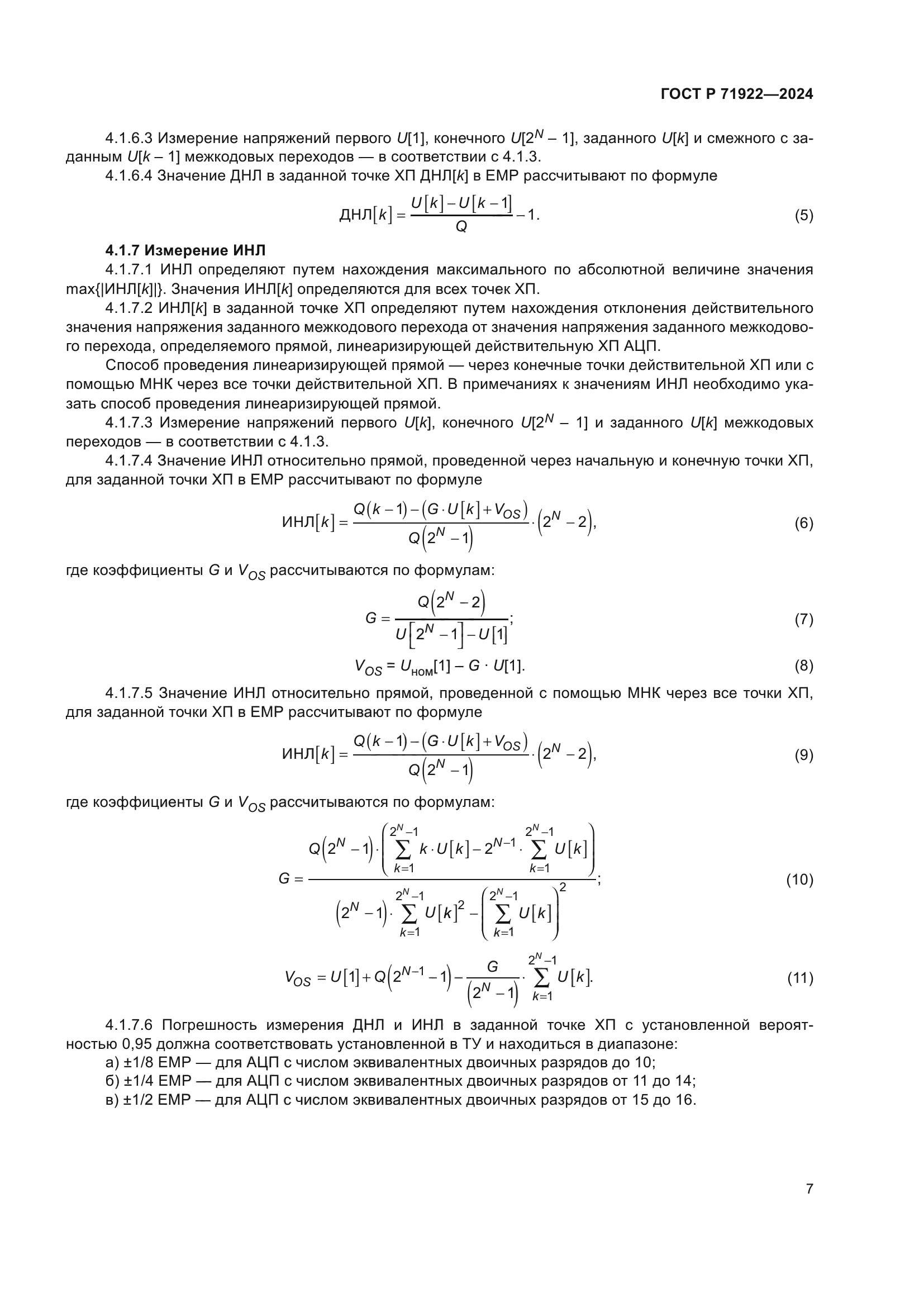

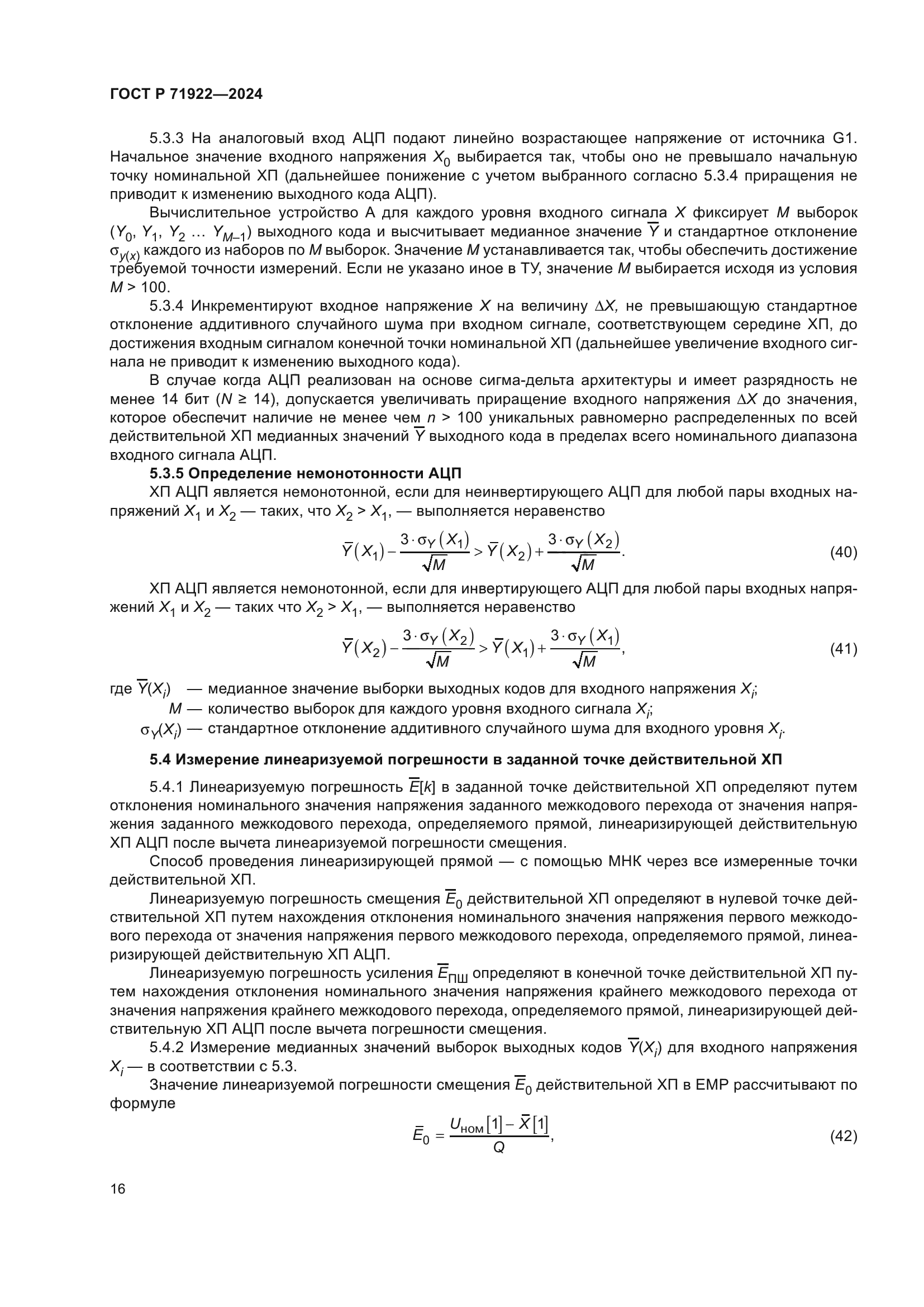

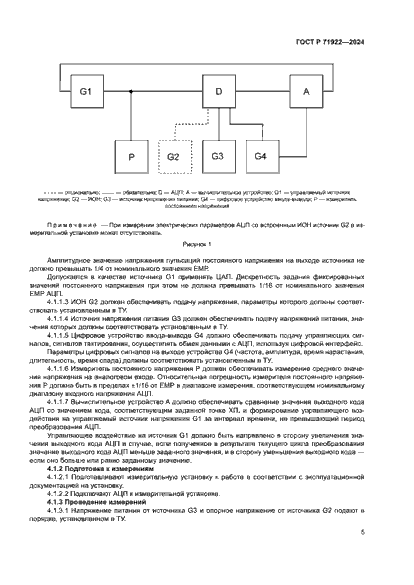

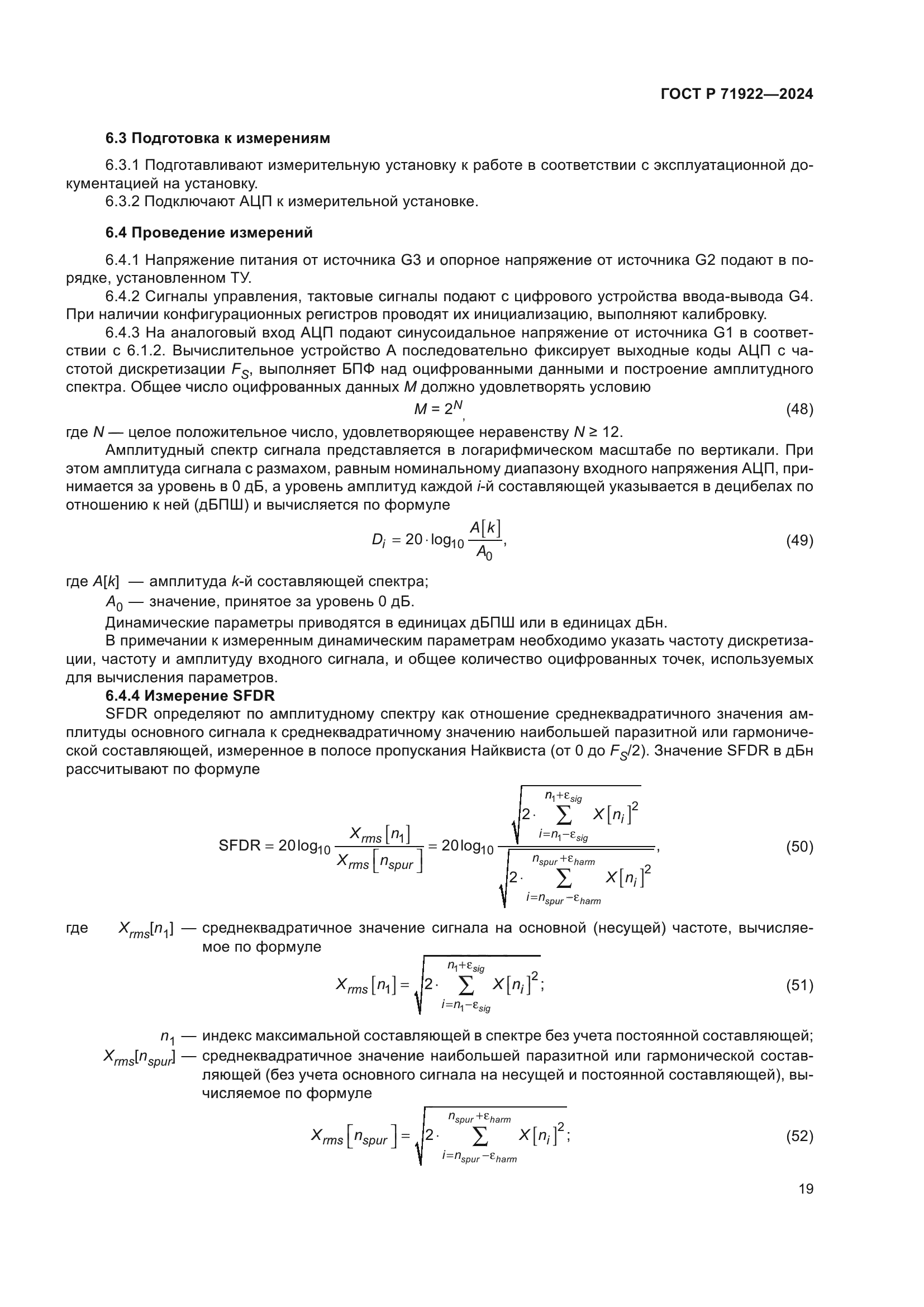

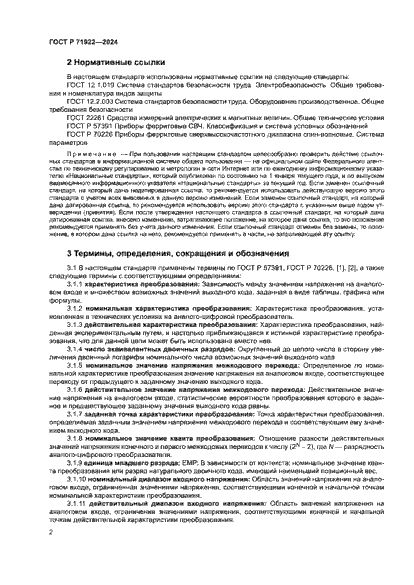

Текст ГОСТ Р 71922-2024

Другие ГОСТы

ГОСТ Р 71057-2023 Микросхемы интегральные полупроводниковые. Аналого-цифровые и цифро-аналоговые преобразователи. Система параметров
ГОСТ Р 71049-2023 Микросхемы интегральные полупроводниковые. Устройства выборки и хранения. Система параметров
ГОСТ 18683.2-83 Микросхемы интегральные цифровые. Методы измерения динамических электрических параметров
ГОСТ 18683.1-83 Микросхемы интегральные цифровые. Методы измерения статистических электрических параметров
ГОСТ 18683.0-83 Микросхемы интегральные цифровые. Общие требования при измерении электрических параметров
ГОСТ 24460-80 Микросхемы интегральные цифровых устройств. Основные параметры
ГОСТ Р 71896-2024 Микросхемы интегральные. Аналого-цифровые преобразователи. Методы измерения времени преобразования
ГОСТ 23089.16-90 Микросхемы интегральные. Метод измерения запаса устойчивости по фазе операционных усилителей
ГОСТ 23089.4-83 Микросхемы интегральные. Метод измерения входных токов и разности входных токов операционных усилителей и компараторов напряжения
ГОСТ 23089.6-83 Микросхемы интегральные. Метод измерения времени установления выходного напряжения операционных усилителей
ГОСТ Р 70795-2023 Микросхемы интегральные. Коммутаторы и ключи. Система параметров
ГОСТ 27780-88 Микросхемы интегральные. Коммутаторы и ключи. Методы измерения электрических параметров
ГОСТ Р 71058-2023 Микросхемы интегральные. Запоминающие устройства. Система параметров
ГОСТ Р 71074-2023 Микросхемы интегральные. Запоминающие устройства на цилиндрических магнитных доменах. Термины, определения и буквенные обозначения параметров

Дополнительная информация

Английское название
Введен в действие	01.03.2025
Дата издания	05.02.2025
