ГОСТ Р ИСО 22407-2025

Материалы металлические. Испытание на усталость. Метод испытания на изгиб в осевой плоскости

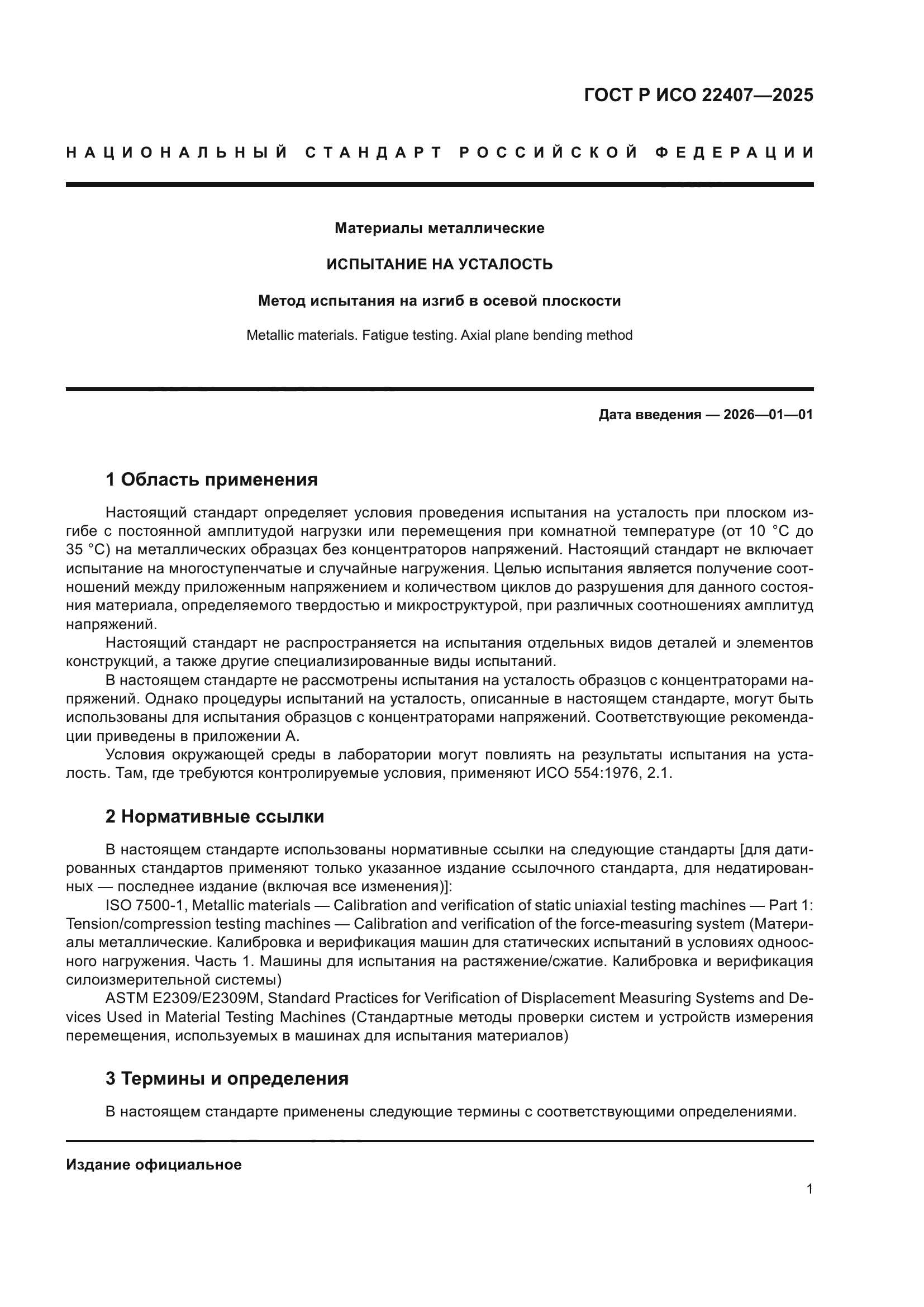

действующий Настоящий стандарт определяет условия проведения испытания на усталость при плоском изгибе с постоянной амплитудой нагрузки или перемещения при комнатной температуре (от 10 °C до 35 °C) на металлических образцах без концентраторов напряжений. Настоящий стандарт не включает испытание на многоступенчатые и случайные нагружения. Целью испытания является получение соотношений между приложенным напряжением и количеством циклов до разрушения для данного состояния материала, определяемого твердостью и микроструктурой, при различных соотношениях амплитуд напряжений

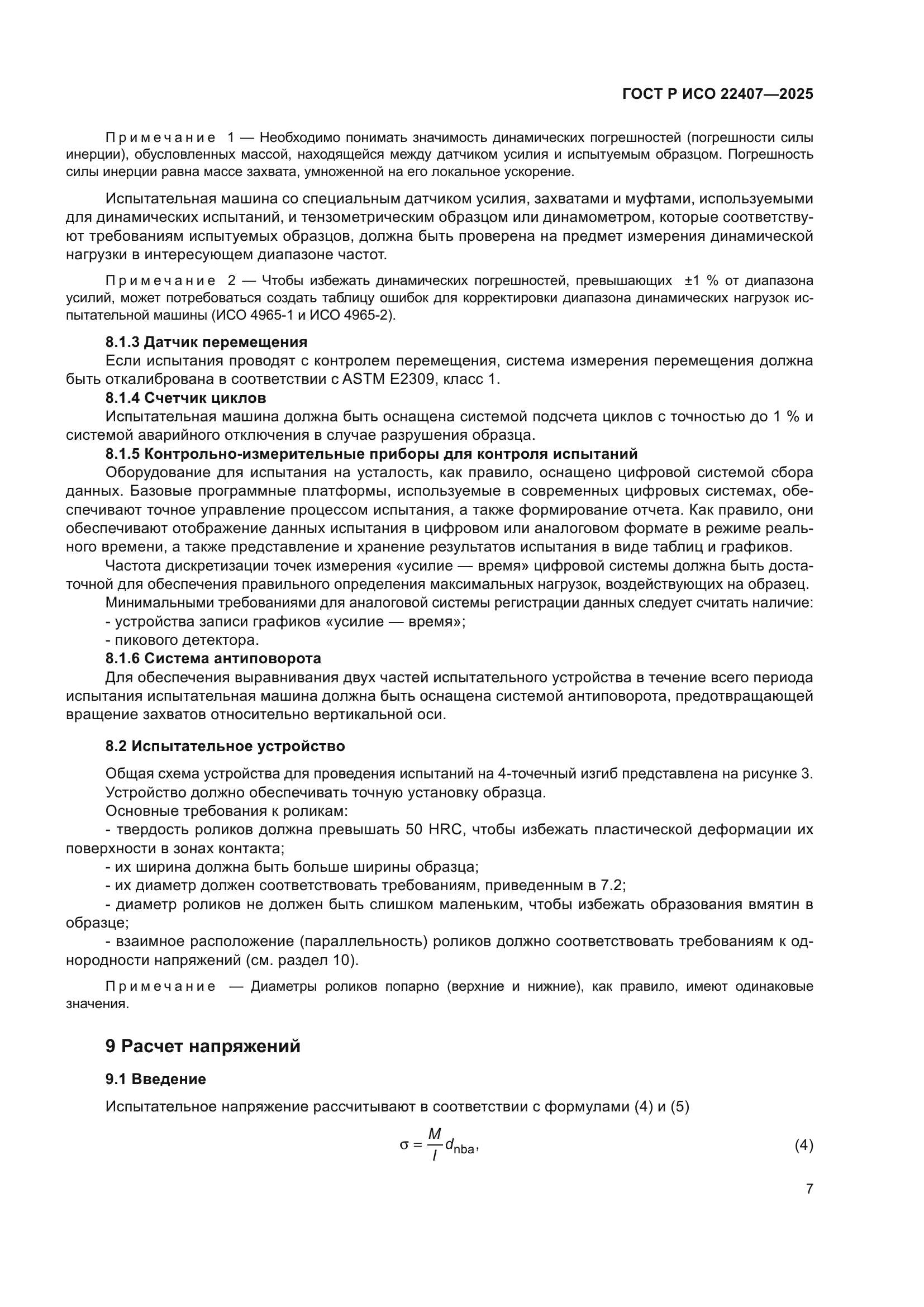

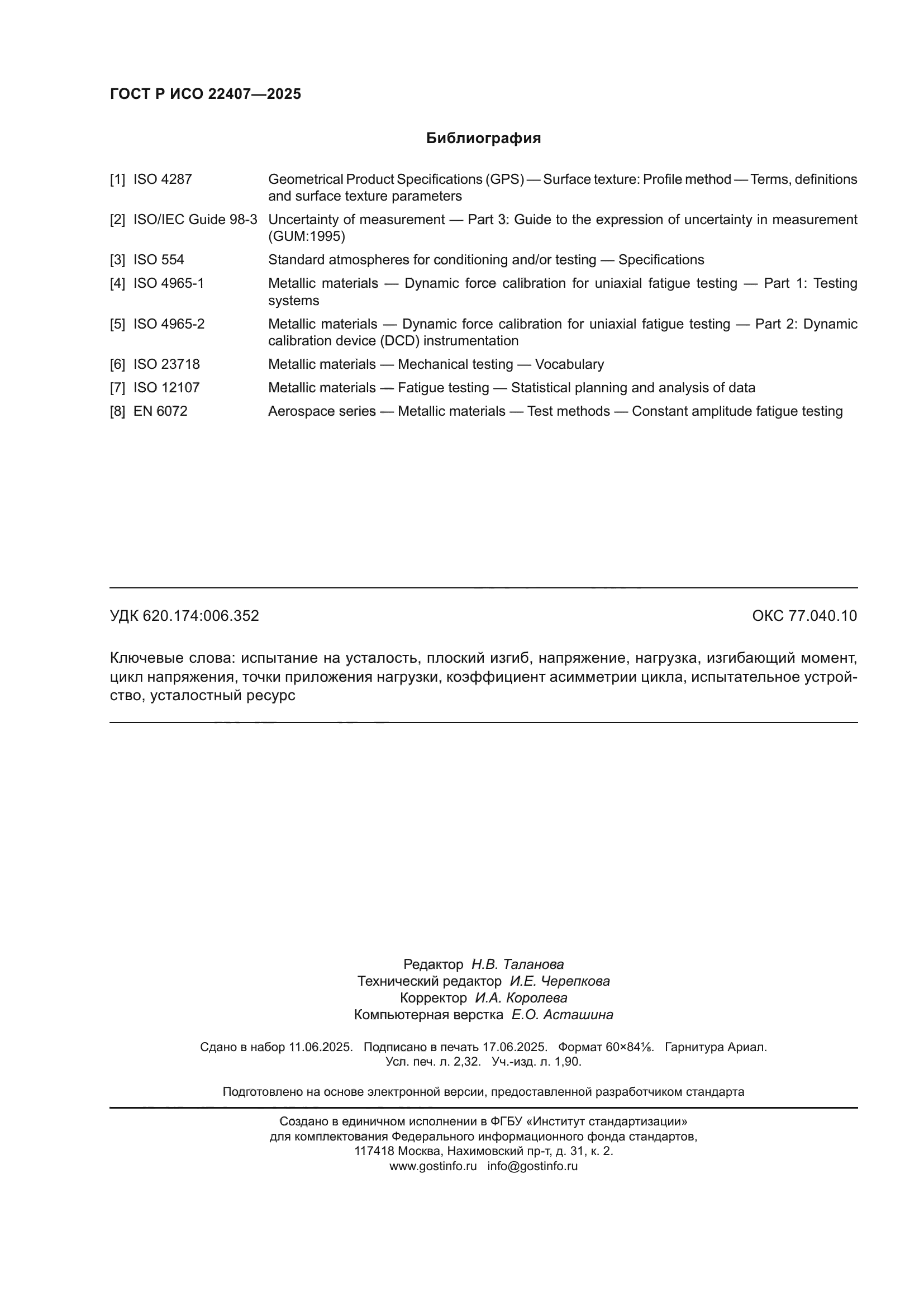

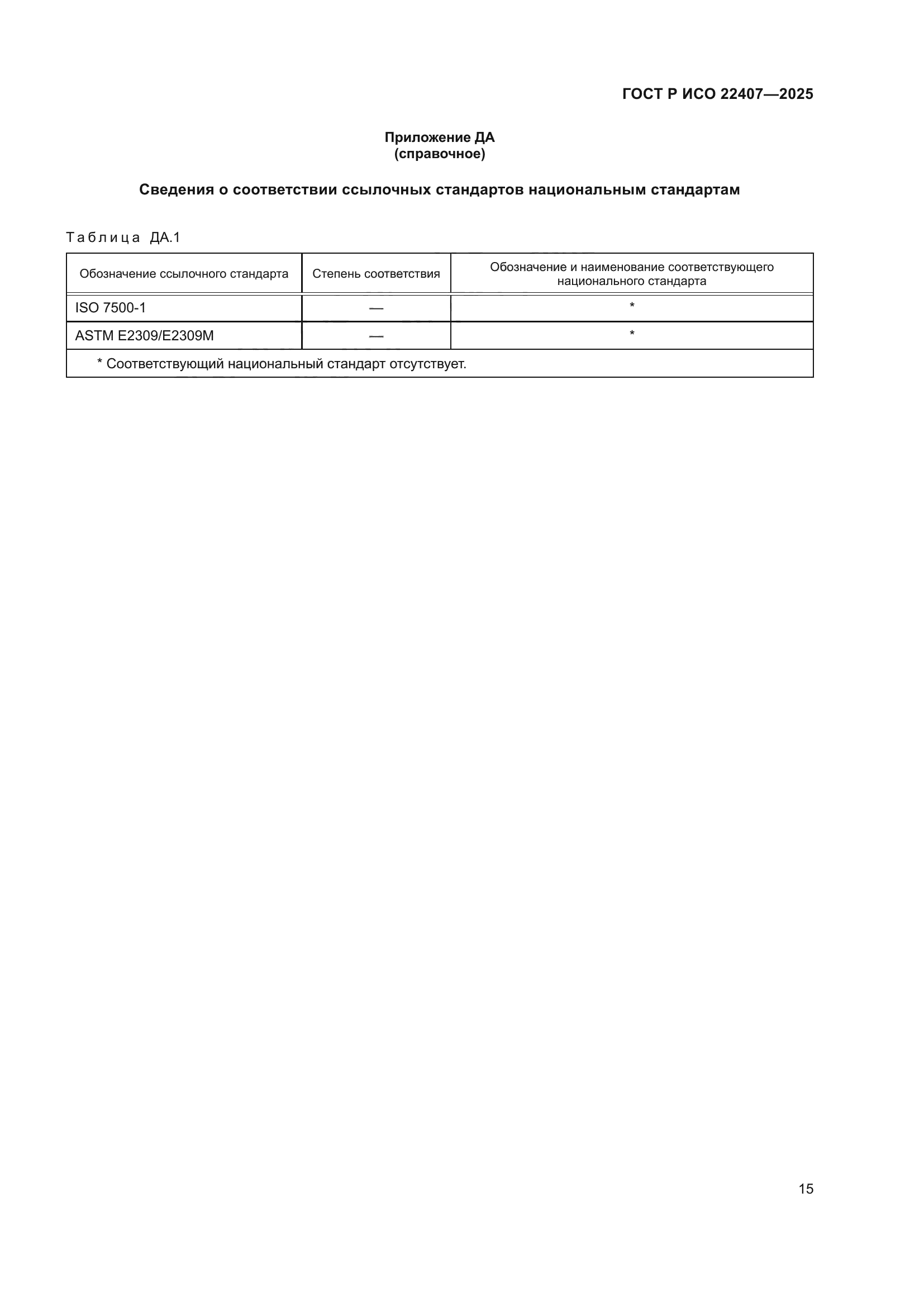

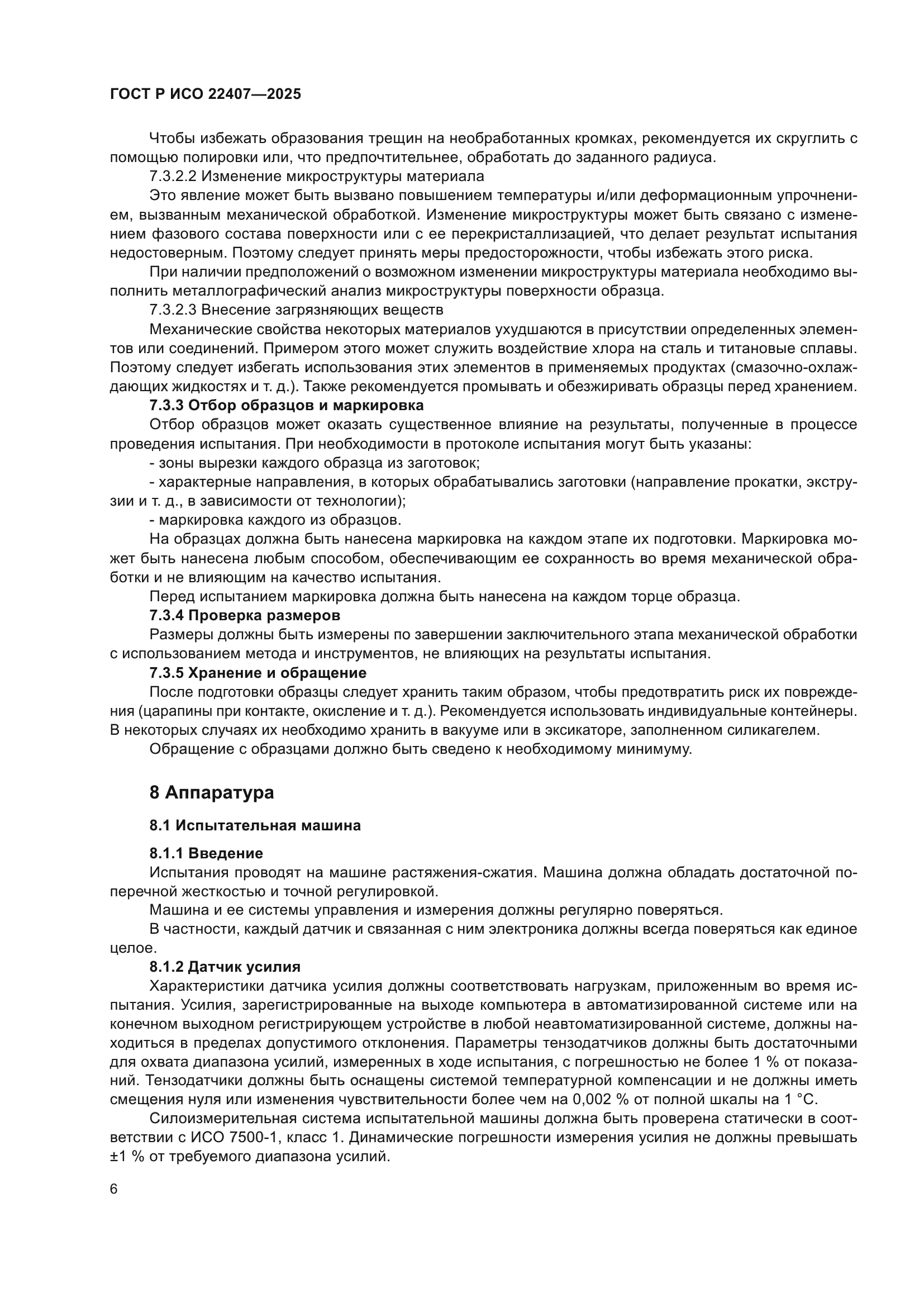

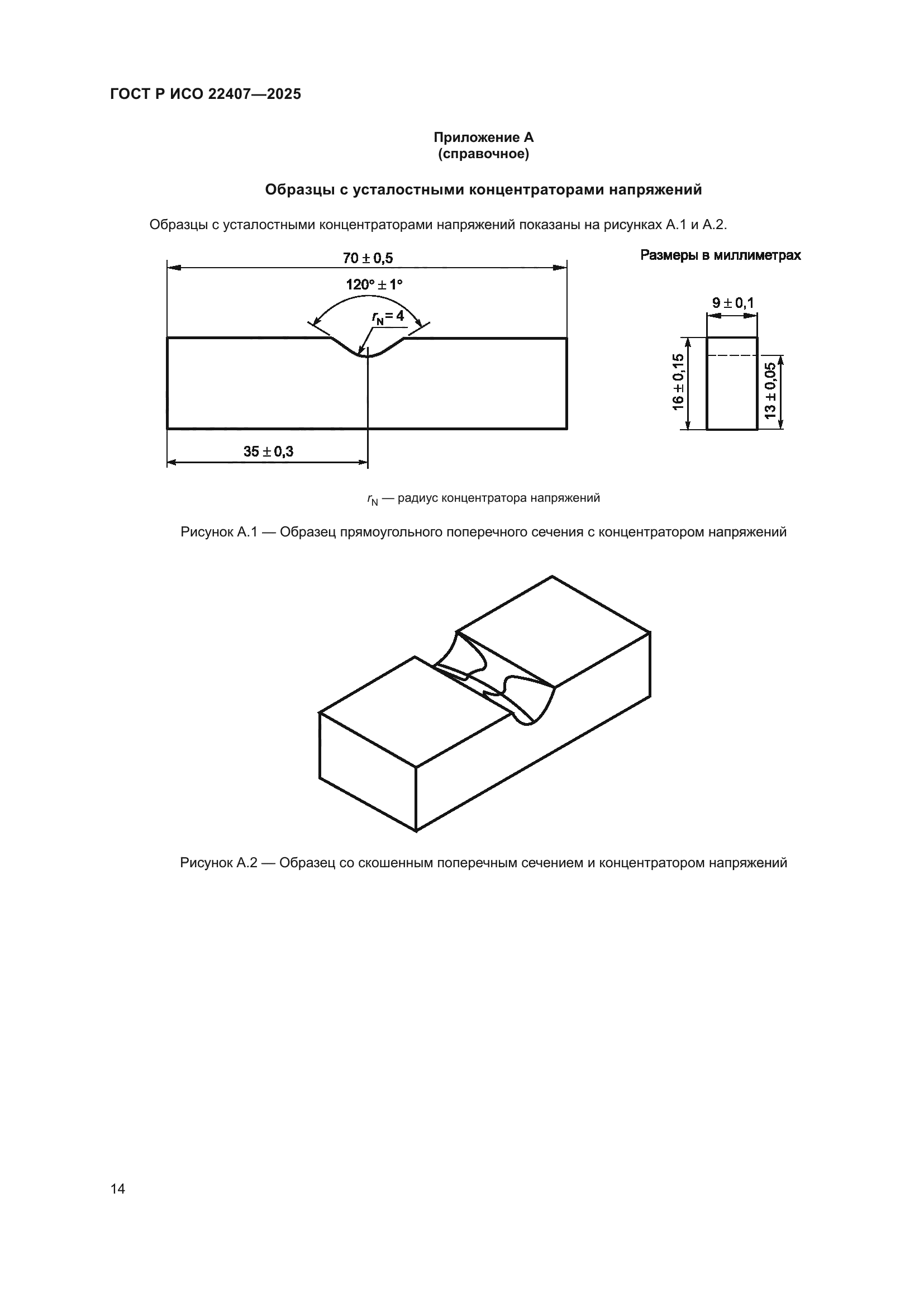

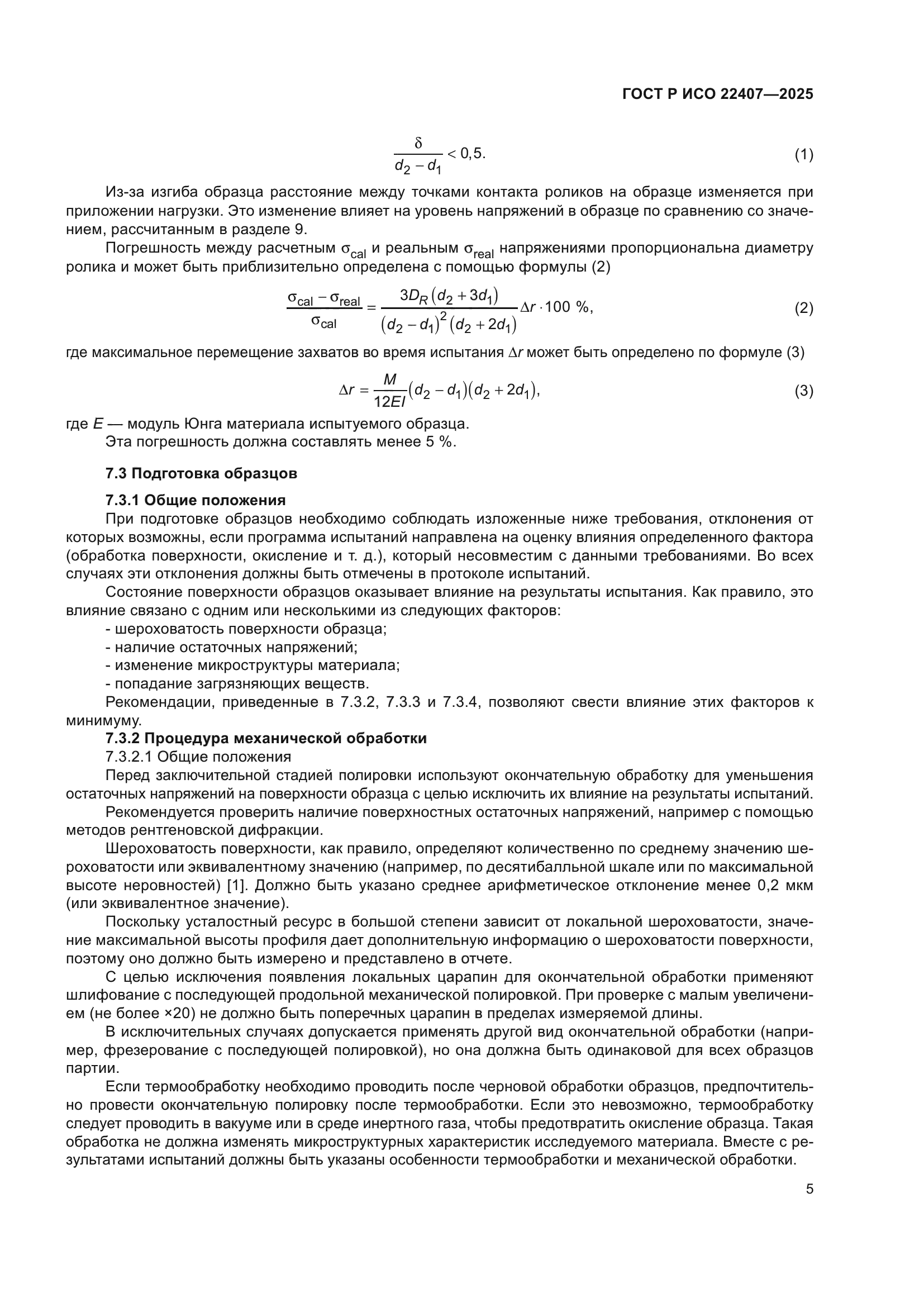

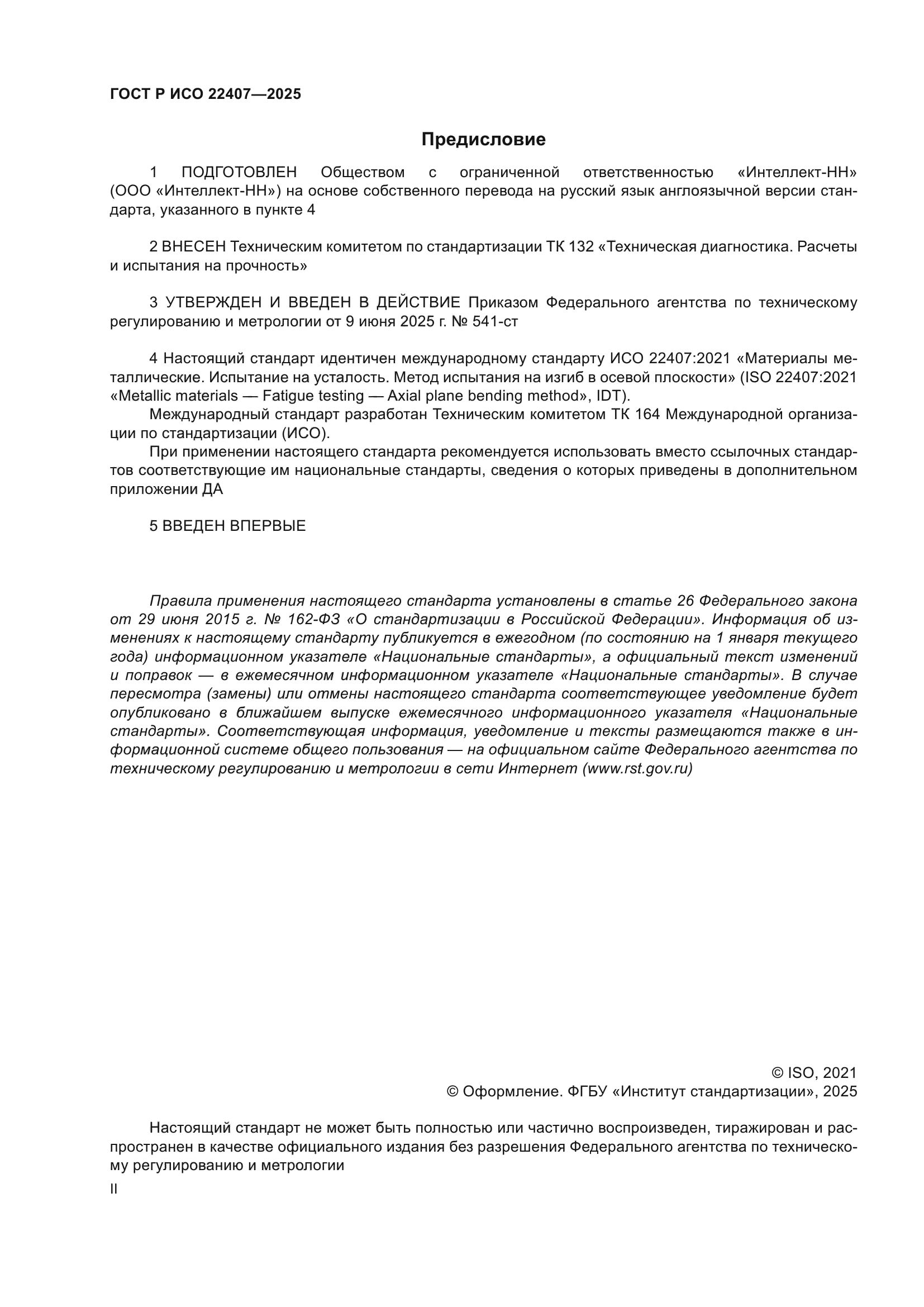

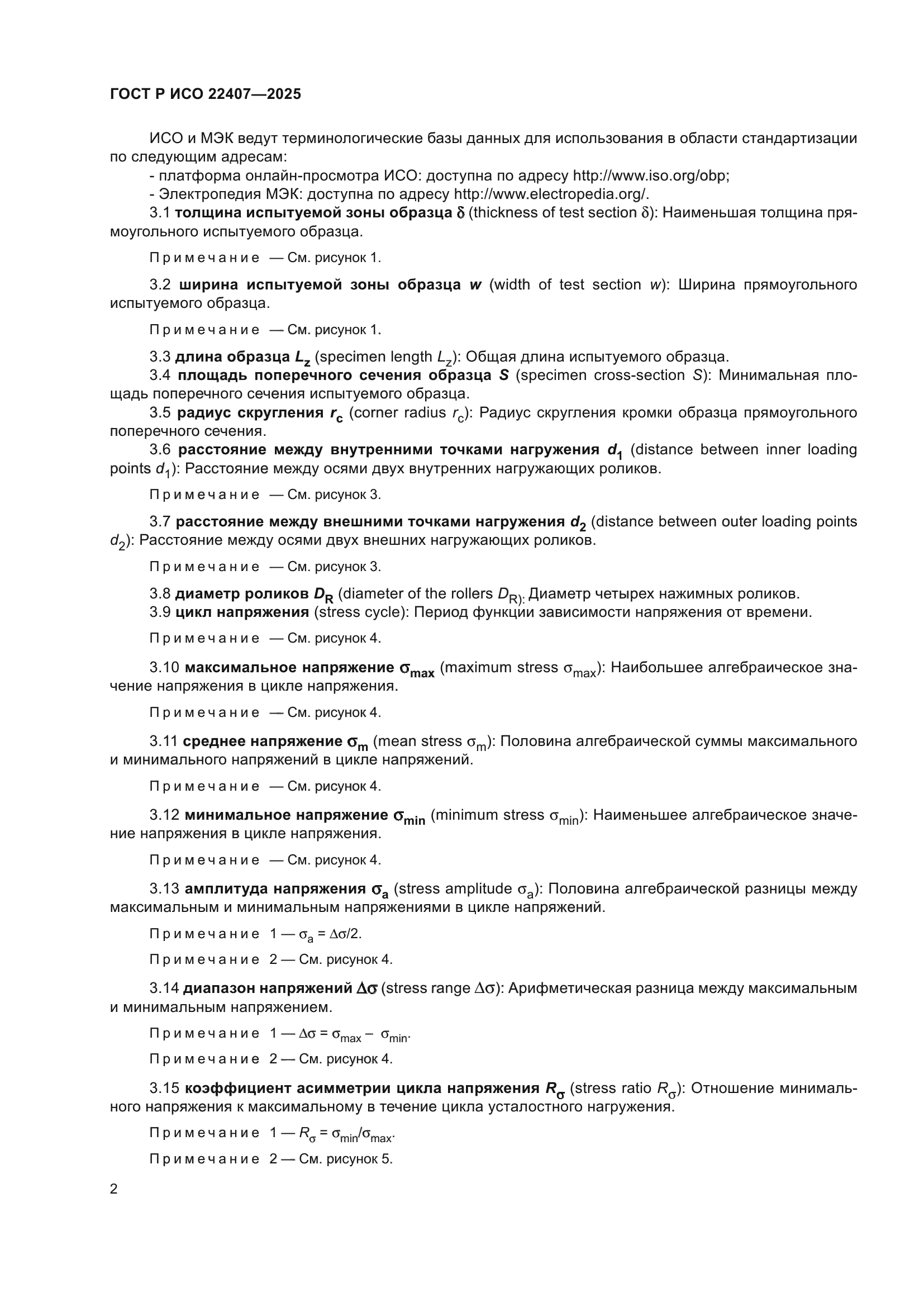

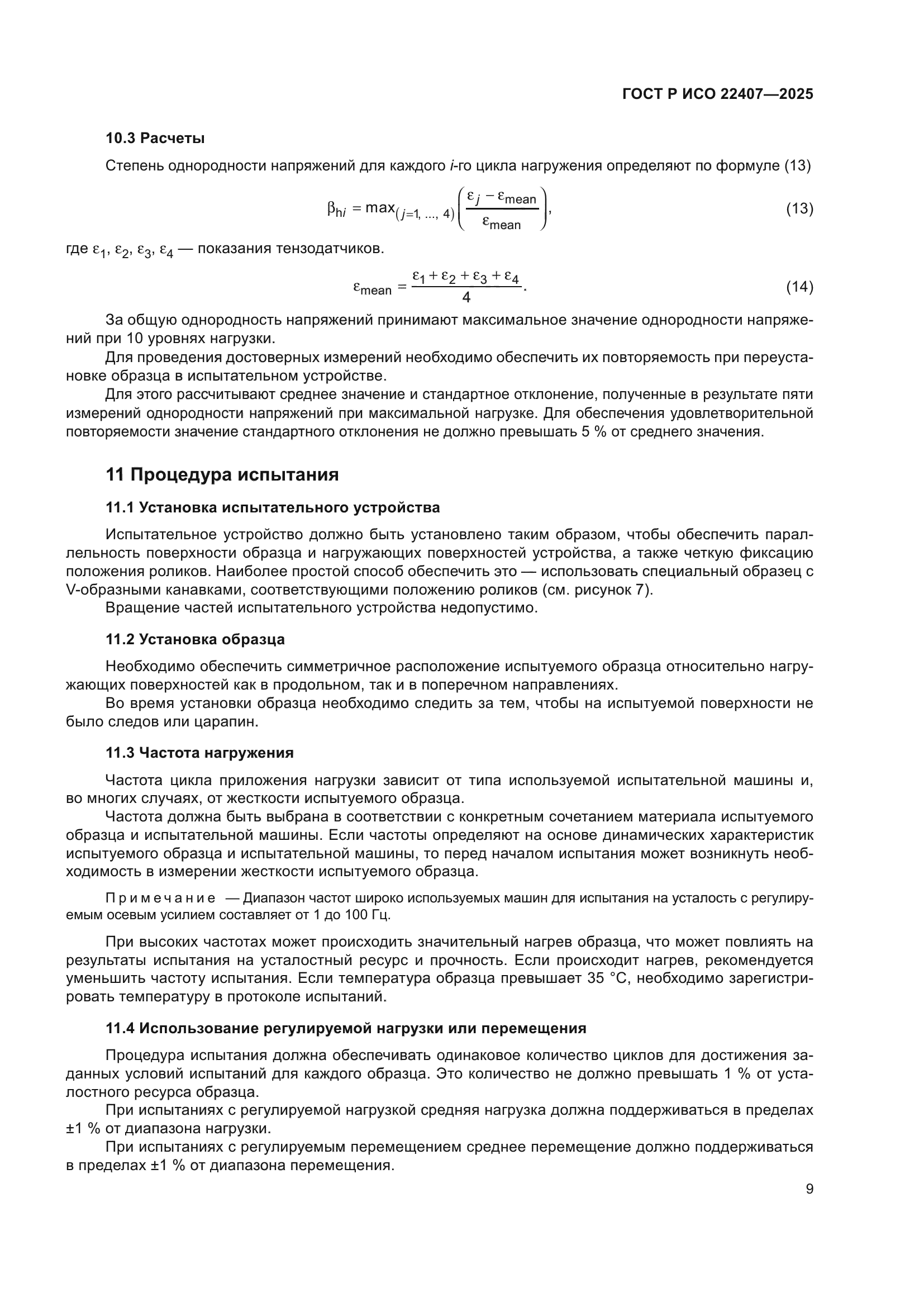

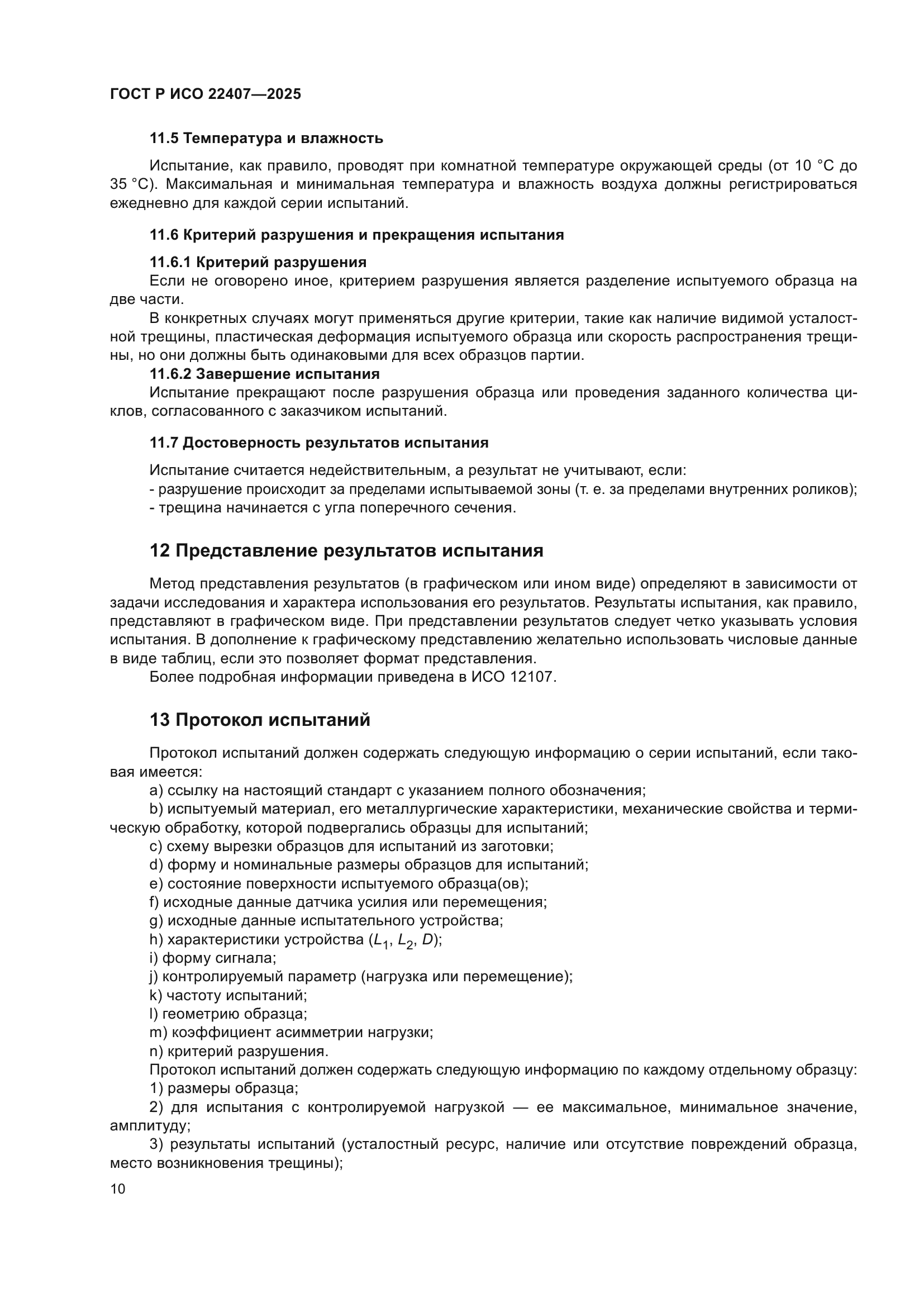

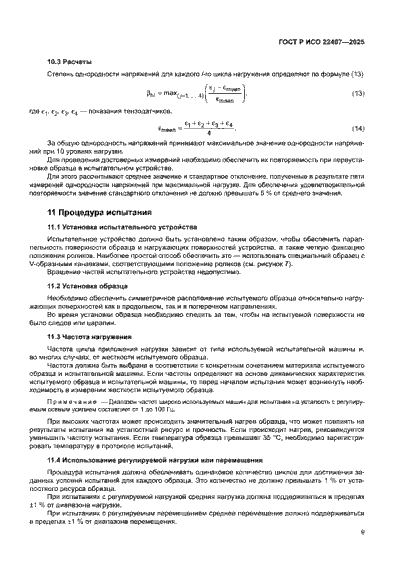

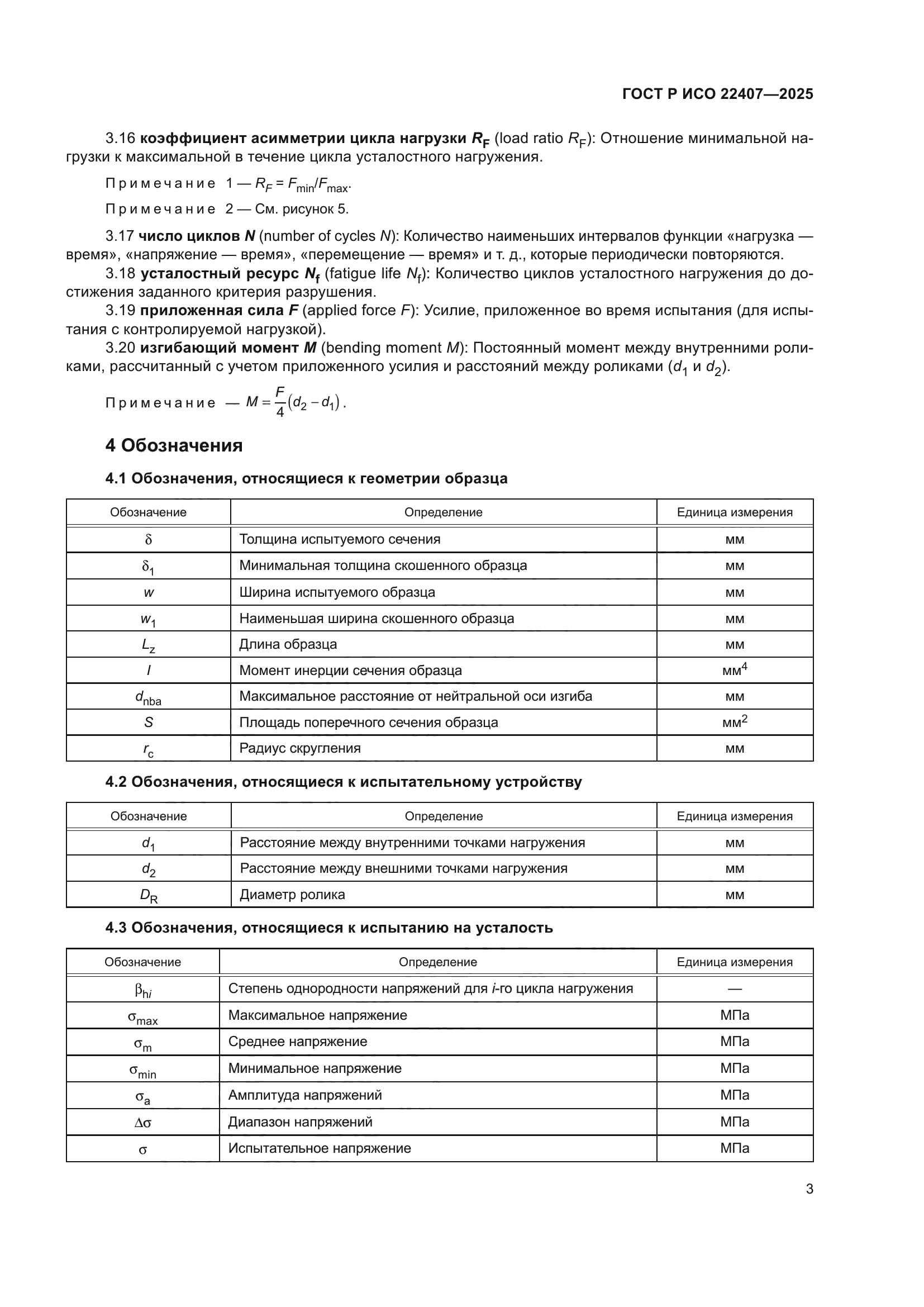

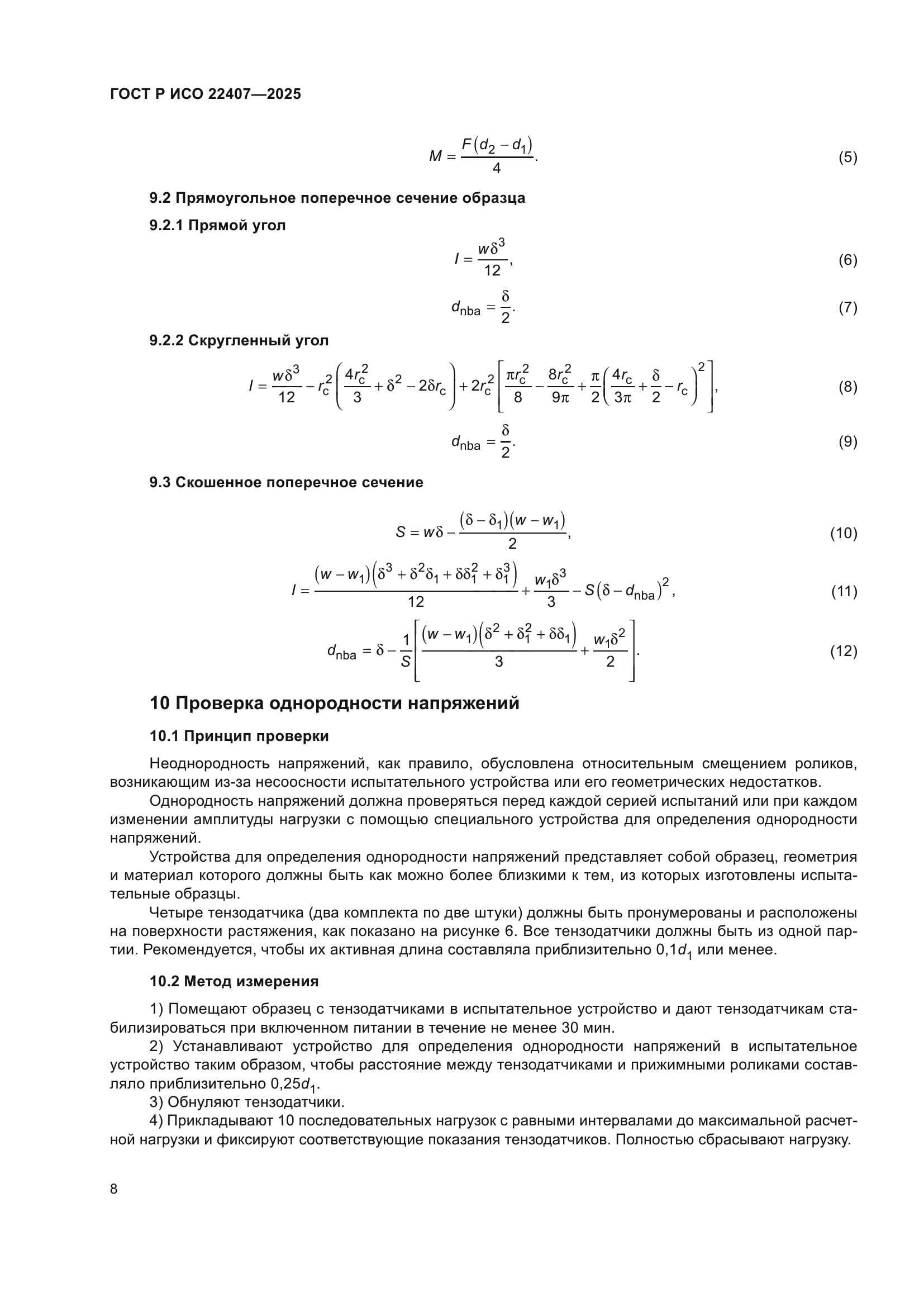

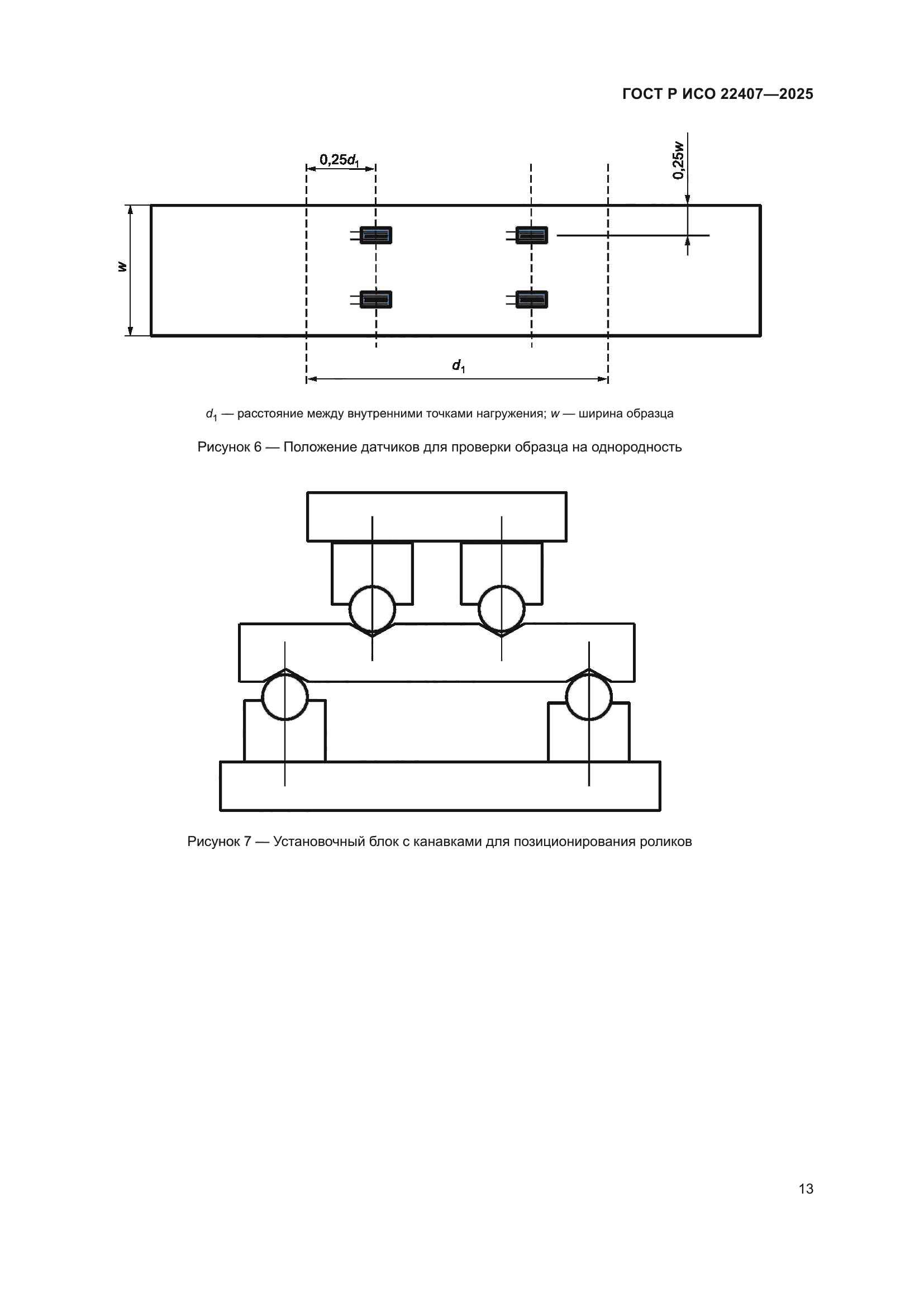

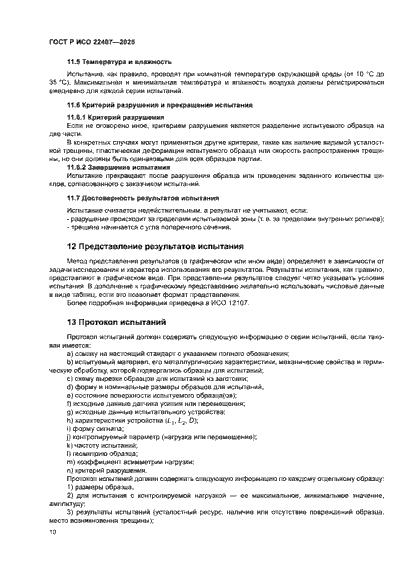

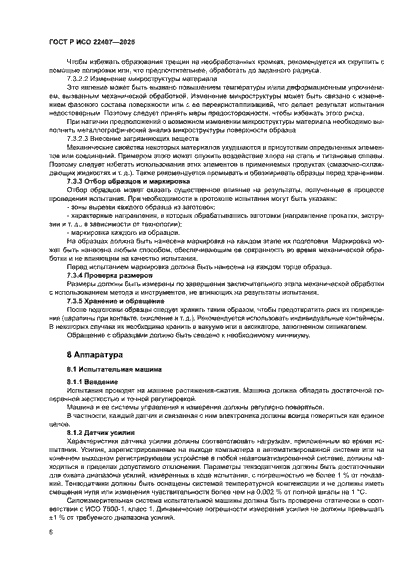

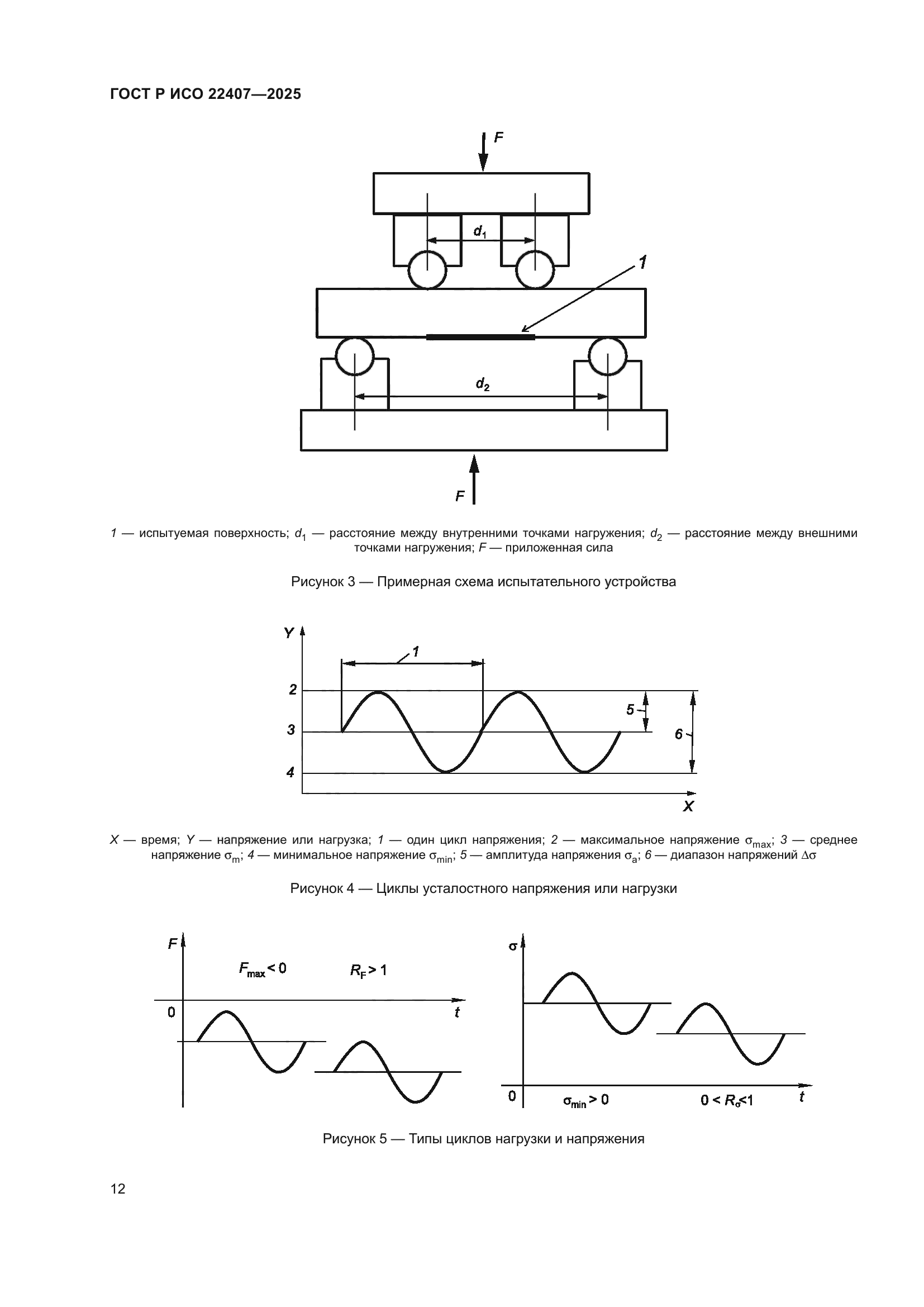

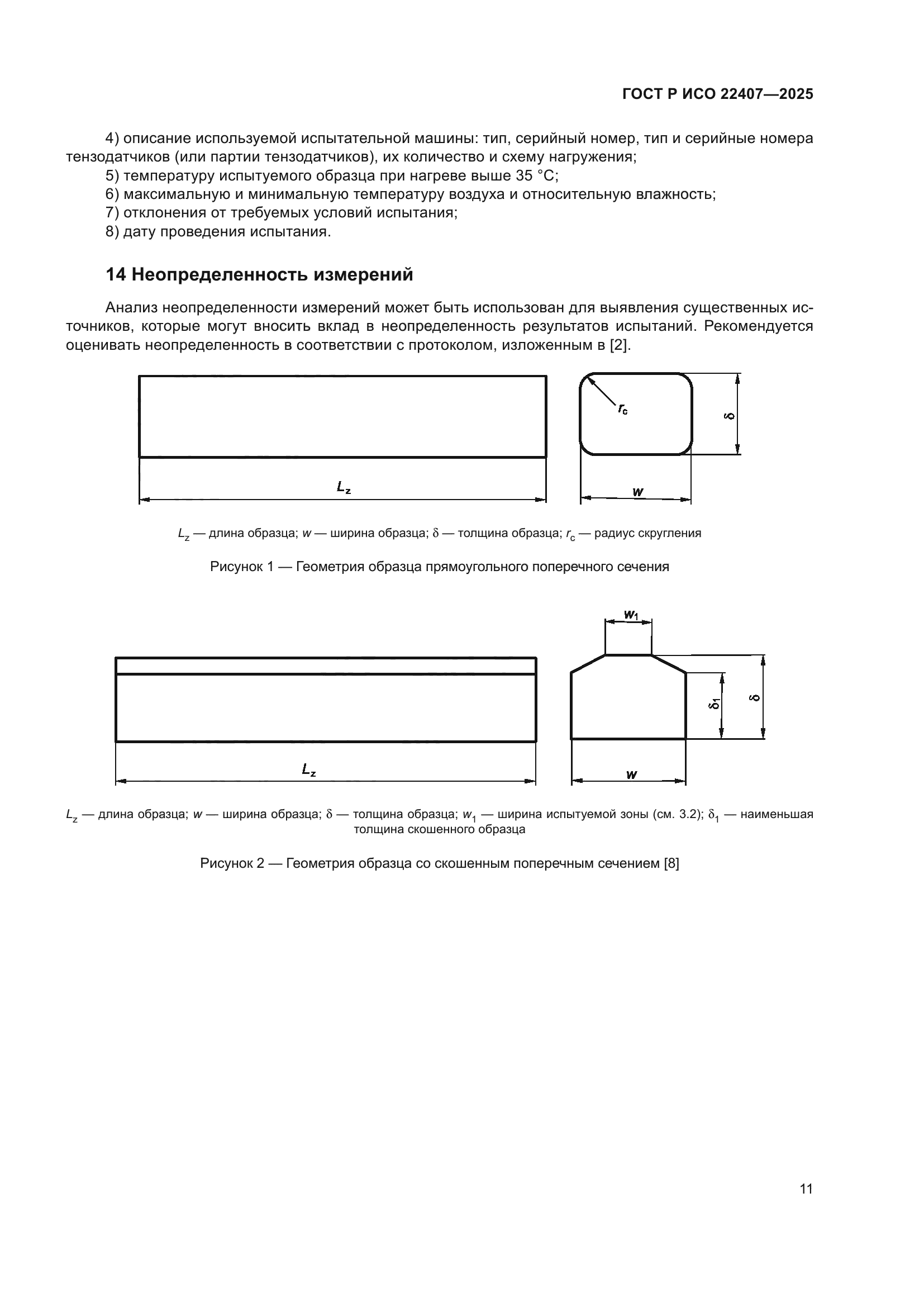

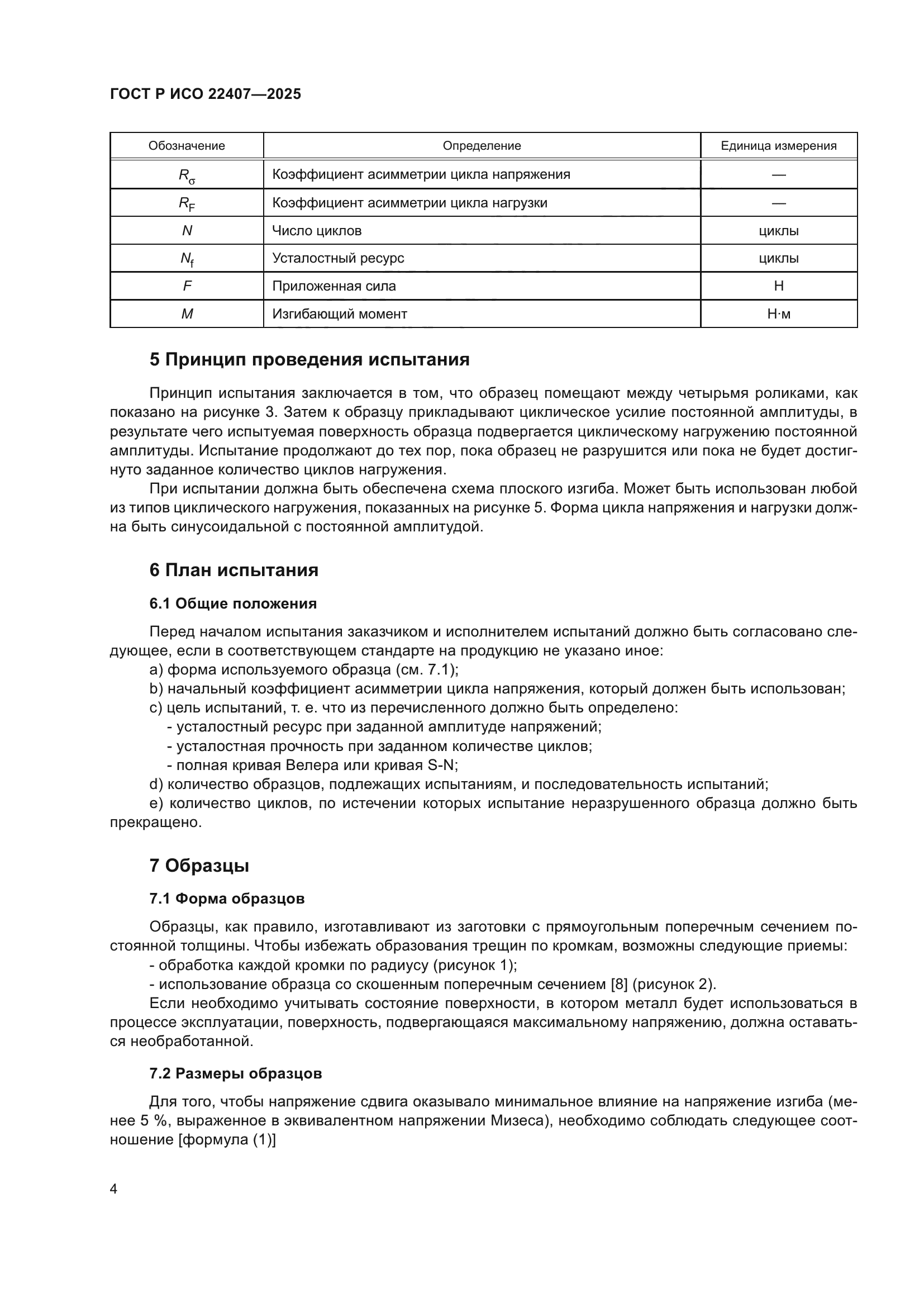

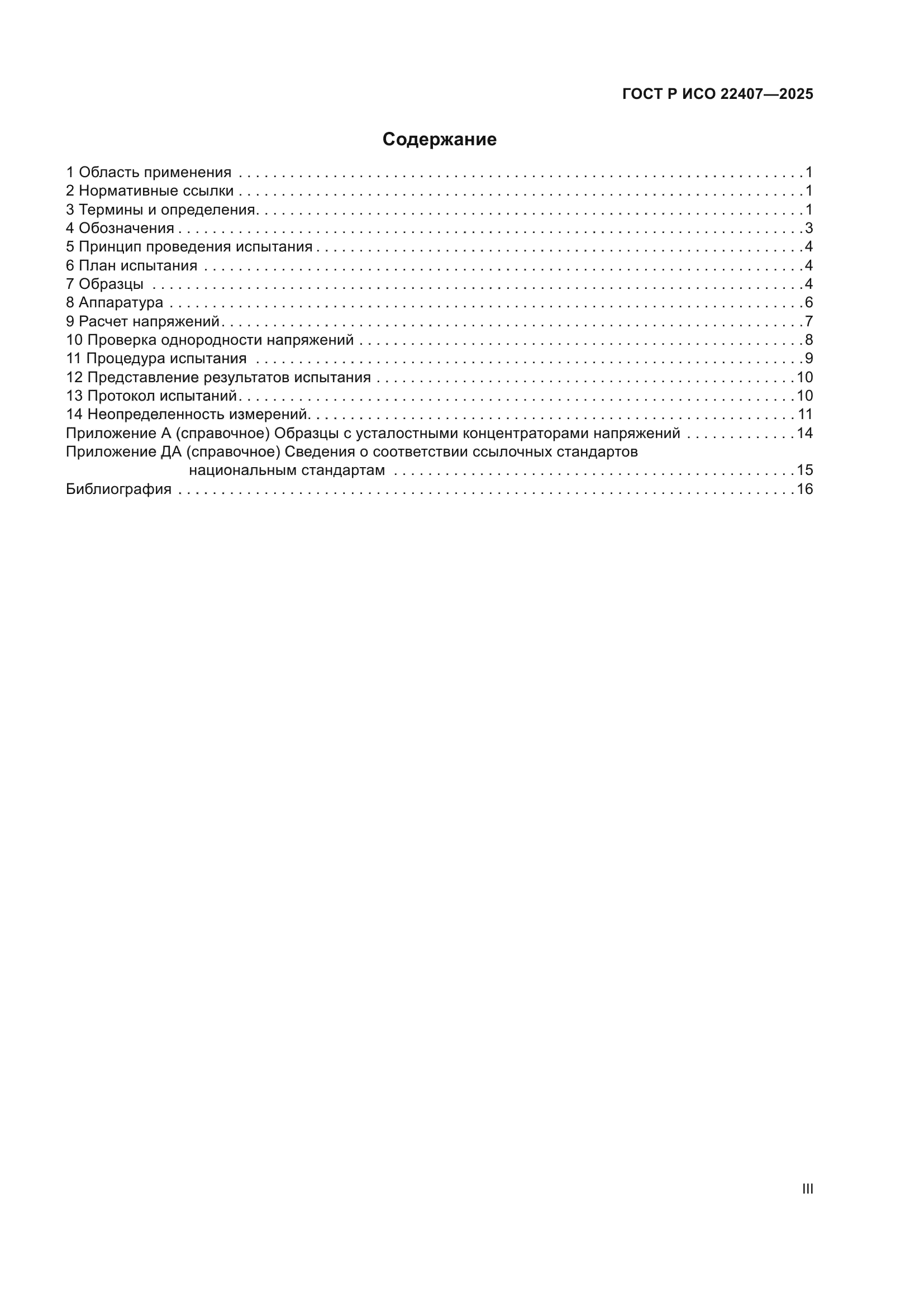

Текст ГОСТ Р ИСО 22407-2025

Другие ГОСТы

ГОСТ 21559-76 Материалы магнитотвердые спеченные. Марки
ГОСТ 26528-98 Материалы металлические спеченные, исключая твердые сплавы. Метод испытания на ударный изгиб
ГОСТ 18227-98 Материалы металлические спеченные, исключая твердые сплавы. Образцы для испытания на растяжение
ГОСТ 25698-98 Материалы металлические спеченные, исключая твердые сплавы. Определение кажущейся твердости материалов в основном с равномерной твердостью по сечению
ГОСТ 18228-94 Материалы металлические спеченные, кроме твердых сплавов. Определение предела прочности при поперечном изгибе
ГОСТ Р ИСО 7438-2013 Материалы металлические. Испытание изгиб.
ГОСТ Р ИСО 148-1-2013 Материалы металлические. Испытание на ударный изгиб на маятниковом копре по Шарпи. Часть 1. Метод испытания
ГОСТ ISO 7800-2013 Материалы металлические. Проволока. Испытание на простое скручивание
ГОСТ Р ИСО 4545-4-2015 Материалы металлические. Определение твердости по Кнупу. Часть 4. Таблица значений твердости
ГОСТ Р ИСО 4545-1-2015 Материалы металлические. Определение твердости по Кнупу. Часть 1. Метод испытания
ГОСТ Р 52764-2007 Материалы металлические. Метод испытания на перегиб листов и лент толщиной 3 мм и менее
ГОСТ 14019-2003 Материалы металлические. Метод испытания на изгиб
ГОСТ Р ИСО 10113-2014 Материалы металлические. Листы и полосы. Определение коэффициента пластической деформации
ГОСТ Р ИСО 20482-2015 Материалы металлические. Листы и полосы. Испытание на вытяжку по Эриксену

Дополнительная информация

Английское название
Введен в действие	01.01.2026
Дата издания	17.06.2025
