ГОСТ 3594.14-93

Глины формовочные огнеупорные. Метод определения оксида железа (III)

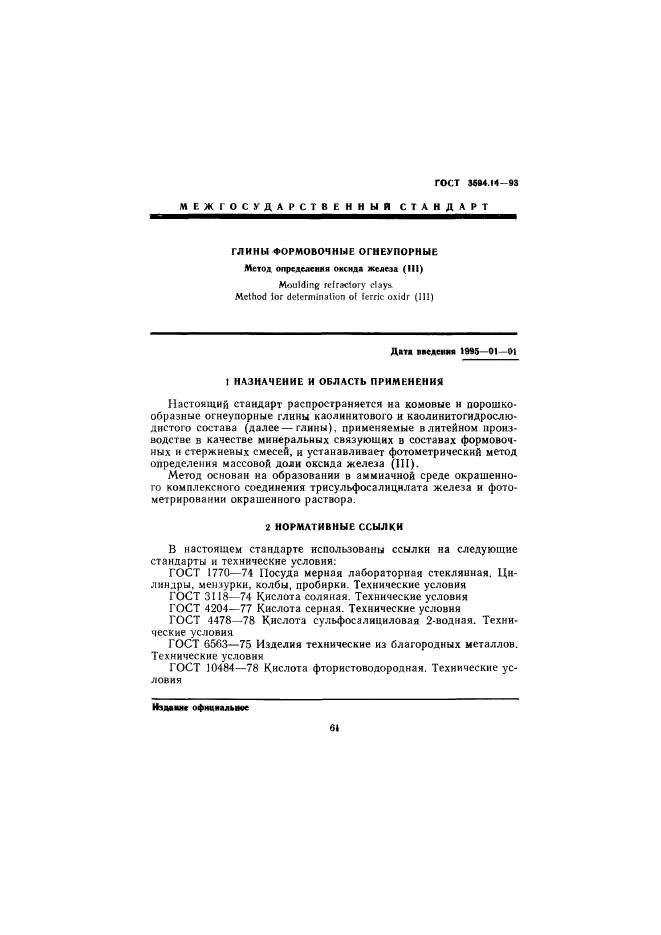

действующий Настоящий стандарт распространяется на комовые и порошкообразные огнеупорные глины каолинитового и каолинитогидрослюдистого состава (далее - глины), применяемые в литейном производстве в качестве минеральных связующих в составах формовочных и стержневых смесей, и устанавливает фотометрический метод определения массовой доли оксида железа (III). Метод основан на образовании в аммиачной среде окрашенного комплексного соединения трисульфосалицилата железа и фотометрировании окрашенного раствора

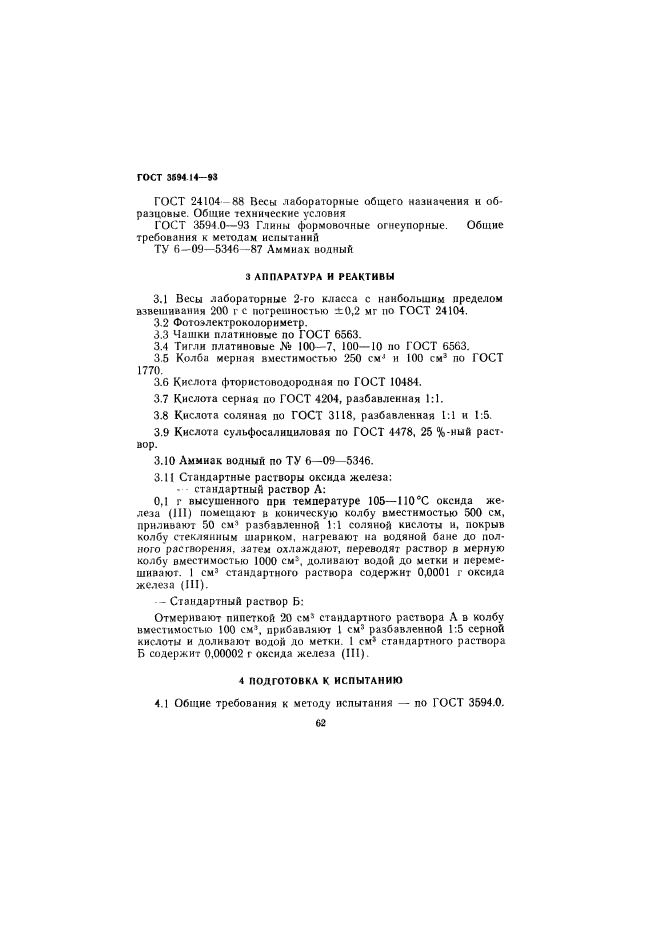

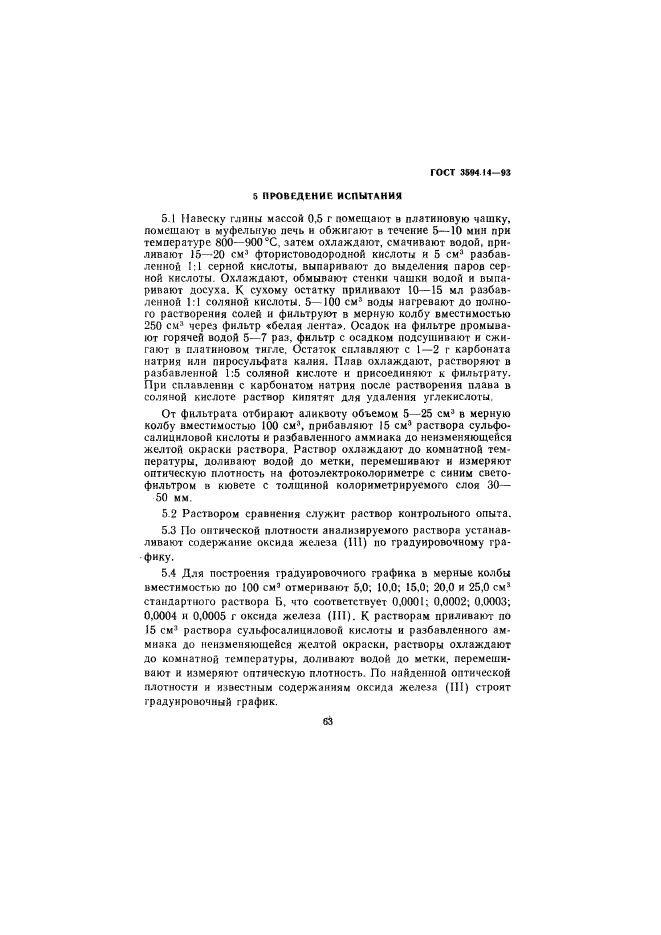

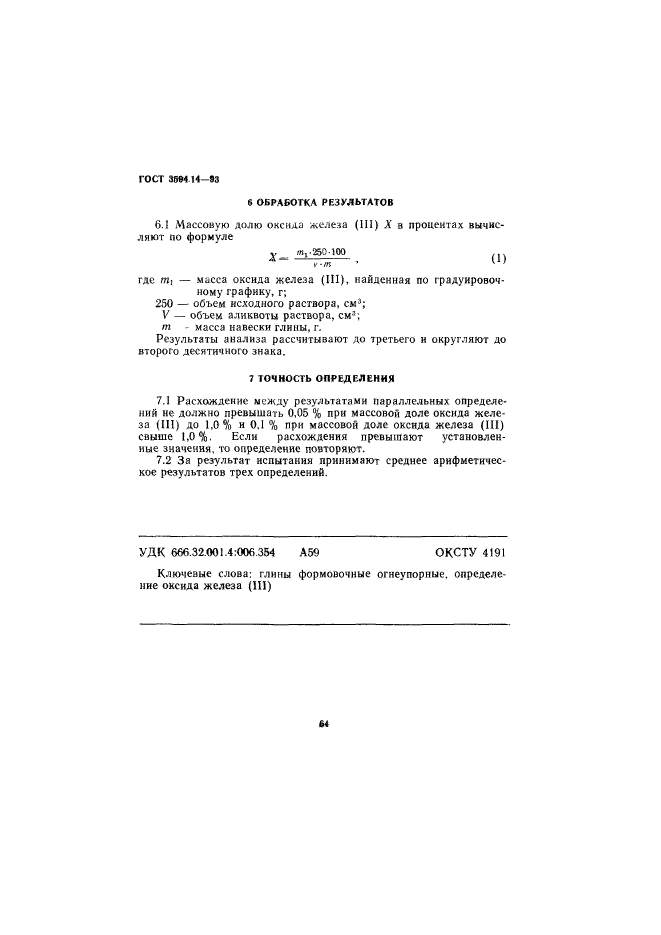

Текст ГОСТ 3594.14-93



Другие ГОСТы

ГОСТ 28177-89 Глины формовочные бентонитовые. Общие технические условия
ГОСТ 3594.11-93 Глины формовочные огнеупорные. Метод определения влаги порошкообразных глин
ГОСТ 3594.12-93 Глины формовочные огнеупорные. Метод определения гранулометрического состава порошкообразных глин
ГОСТ 3594.10-93 Глины формовочные огнеупорные. Метод определения коллоидальности
ГОСТ 3594.2-93 Глины формовочные огнеупорные. Метод определения концентрации обменных катионов кальция и магния
ГОСТ 3594.3-93 Глины формовочные огнеупорные. Метод определения концентрации обменных катионов натрия и калия
ГОСТ 3594.13-93 Глины формовочные огнеупорные. Метод определения оксида алюминия
ГОСТ 3594.8-77 Глины формовочные. Метод определения долговечности
ГОСТ 3594.9-77 Глины формовочные. Метод определения глинистой составляющей
ГОСТ 3594.0-93 Глины формовочные огнеупорные. Общие требования к методам испытаний
ГОСТ 3226-93 Глины формовочные огнеупорные. Общие технические условия
ГОСТ 3594.7-93 Глины формовочные огнеупорные. Метод определения предела прочности при сжатии во влажном состоянии
ГОСТ 3594.6-93 Глины формовочные огнеупорные. Метод определения предела прочности при сжатии в сухом состоянии
ГОСТ 3594.15-93 Глины формовочные огнеупорные. Метод определения потери массы при прокаливании

Дополнительная информация

Английское название
Введен в действие	01.01.1995
Дата издания	04.10.1994
