ГОСТ 2.780-96

Единая система конструкторской документации. Обозначения условные графические. Кондиционеры рабочей среды, емкости гидравлические и пневматические

действующий Настоящий стандарт устанавливает условные графические обозначения кондиционеров рабочей жидкости и рабочего газа, гидравлических и пневматических емкостей в схемах и чертежах всех отраслей промышленности

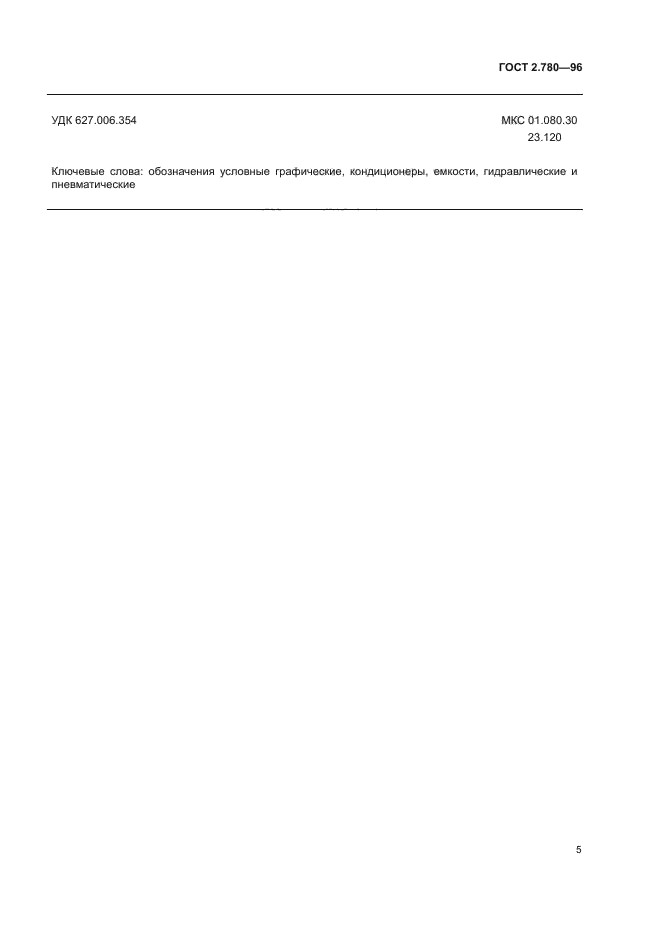

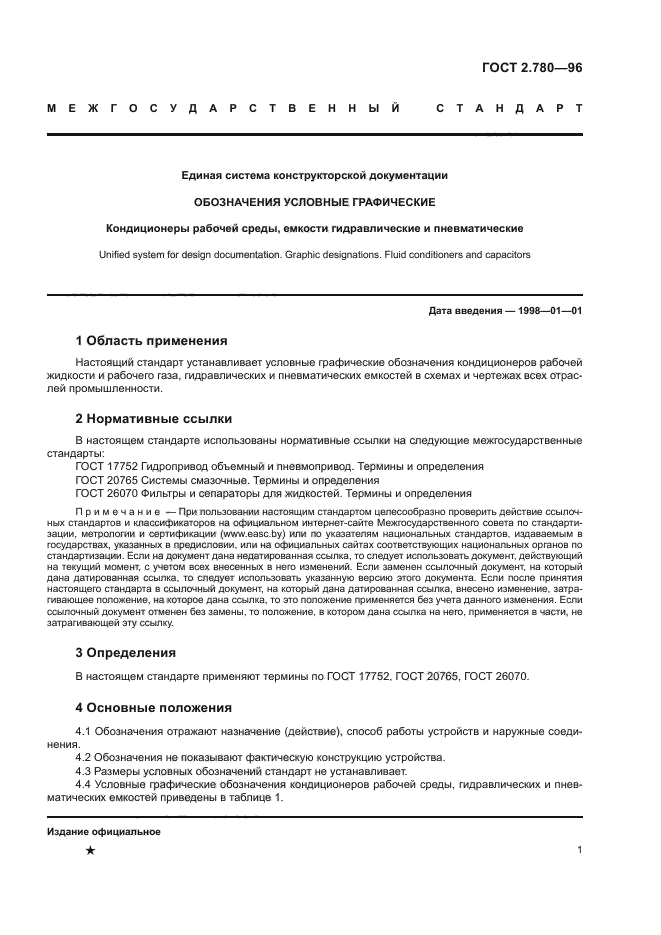

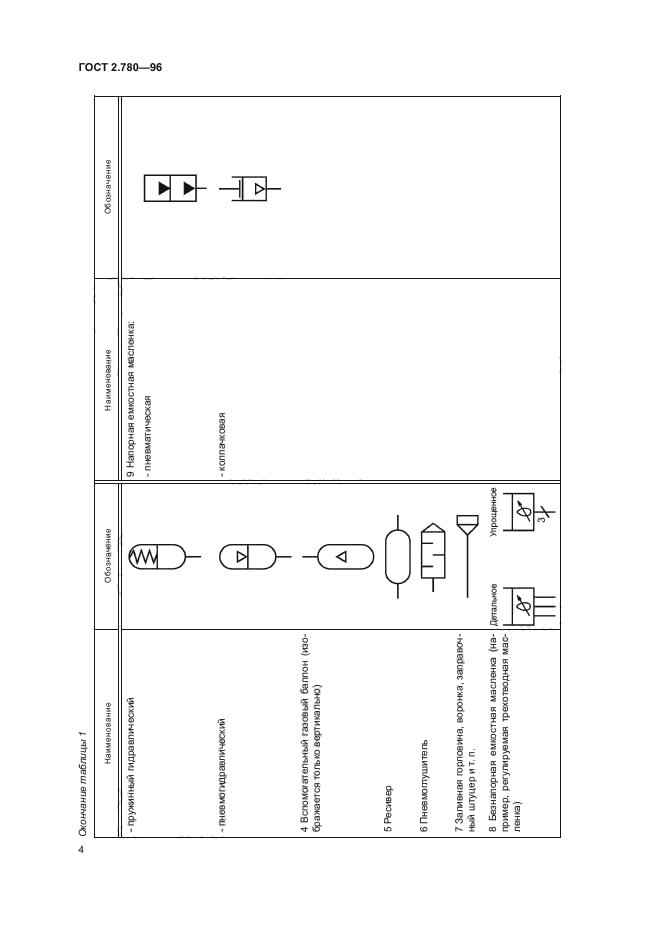

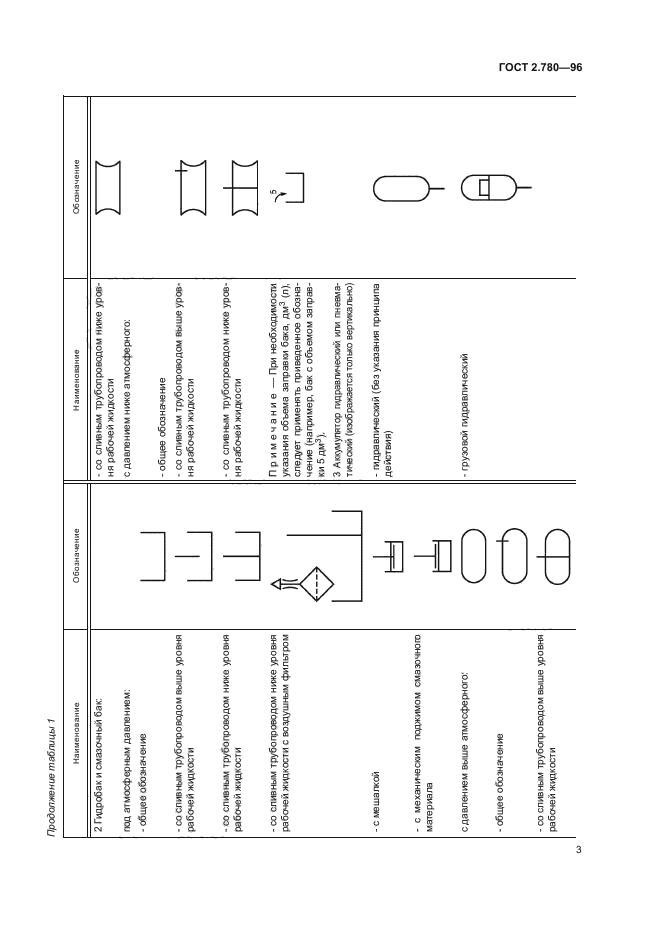

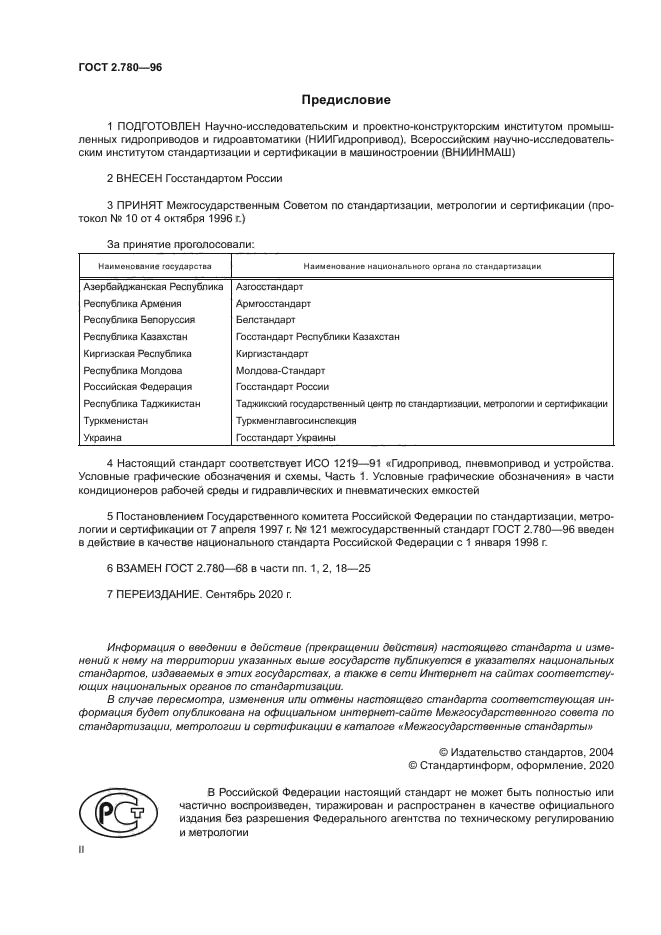

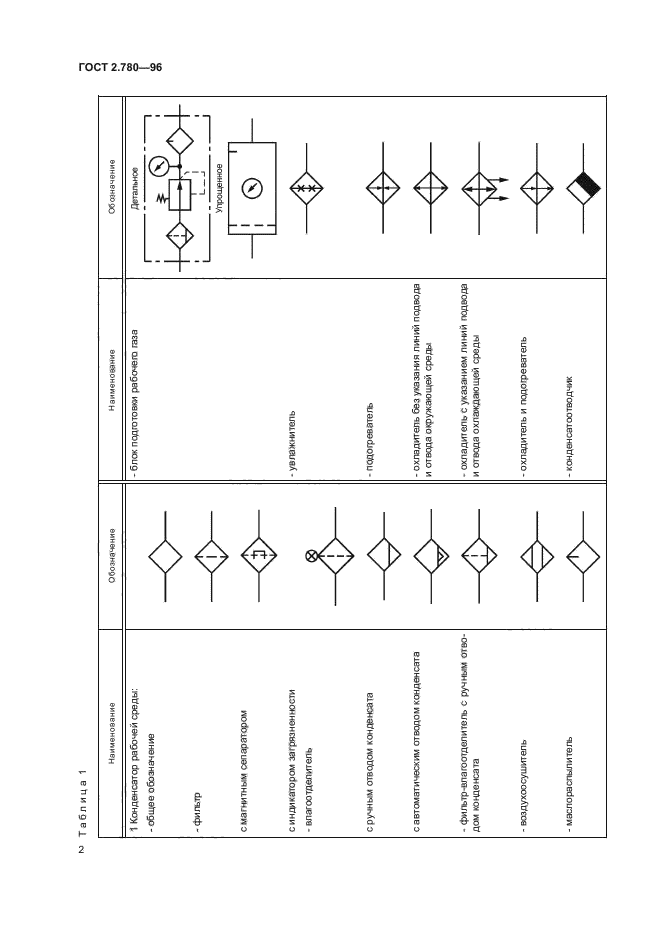

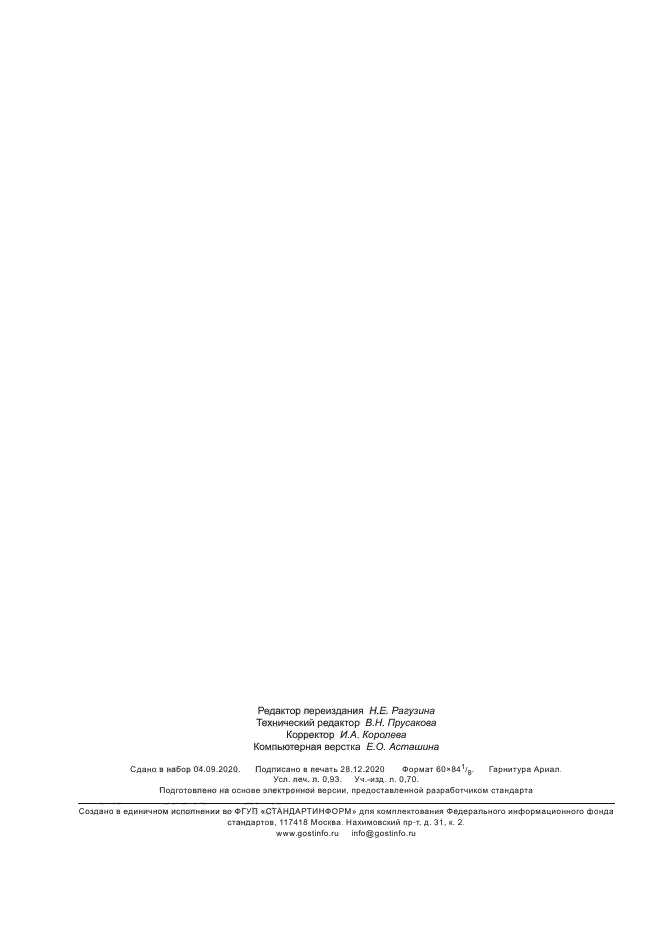

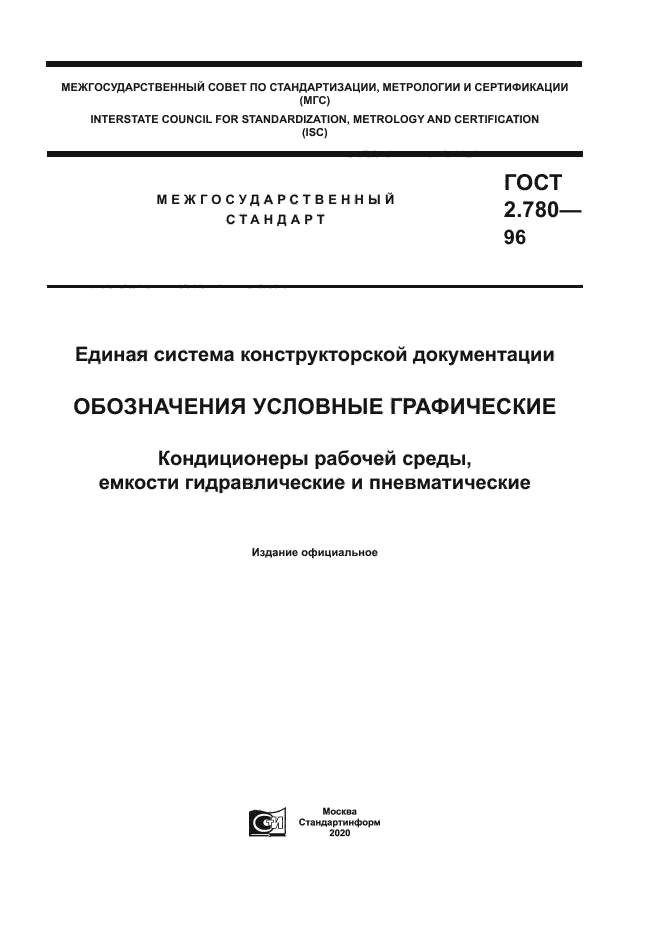

Текст ГОСТ 2.780-96



Другие ГОСТы

ГОСТ 2.781-68 Единая система конструкторской документации. Обозначения условные графические. Аппаратура распределительная и регулирующая гидравлическая и пневматическая
ГОСТ 2.788-74 Единая система конструкторской документации. Обозначения условные графические. Аппараты выпарные
ГОСТ 2.781-96 Единая система конструкторской документации. Обозначения условные графические. Аппараты гидравлические и пневматические, устройства управления и приборы контрольно-измерительные
ГОСТ 2.790-74 Единая система конструкторской документации. Обозначения условные графические. Аппараты колонные
ГОСТ 2.792-74 Единая система конструкторской документации. Обозначения условные графические. Аппараты сушильные
ГОСТ 2.789-74 Единая система конструкторской документации. Обозначения условные графические. Аппараты теплообменные
ГОСТ 2.785-70 Единая система конструкторской документации. Обозначения условные графические. Арматура трубопроводная
ГОСТ 2.793-79 Единая система конструкторской документации. Обозначения условные графические. Элементы и устройства машин и аппаратов химических производств. Общие обозначения
ГОСТ 2.780-68 Единая система конструкторской документации. Обозначения условные графические. Элементы гидравлических и пневматических сетей
ГОСТ 2.795-80 Единая система конструкторской документации. Обозначения условные графические. Центрифуги
ГОСТ 2.794-79 Единая система конструкторской документации. Обозначения условные графические. Устройства питающие и дозирующие
ГОСТ 2.791-74 Единая система конструкторской документации. Обозначения условные графические. Отстойники и фильтры
ГОСТ 2.782-68 Единая система конструкторской документации. Обозначения условные графические. Насосы и двигатели гидравлические и пневматические
ГОСТ 2.782-96 Единая система конструкторской документации. Обозначения условные графические. Машины гидравлические и пневматические

Дополнительная информация

Английское название
Введен в действие01.01.1998
Взамен в частиГОСТ 2.780-68 в части пп. 1, 2, 18 - 25
Дата издания01.11.2004 переиздание
