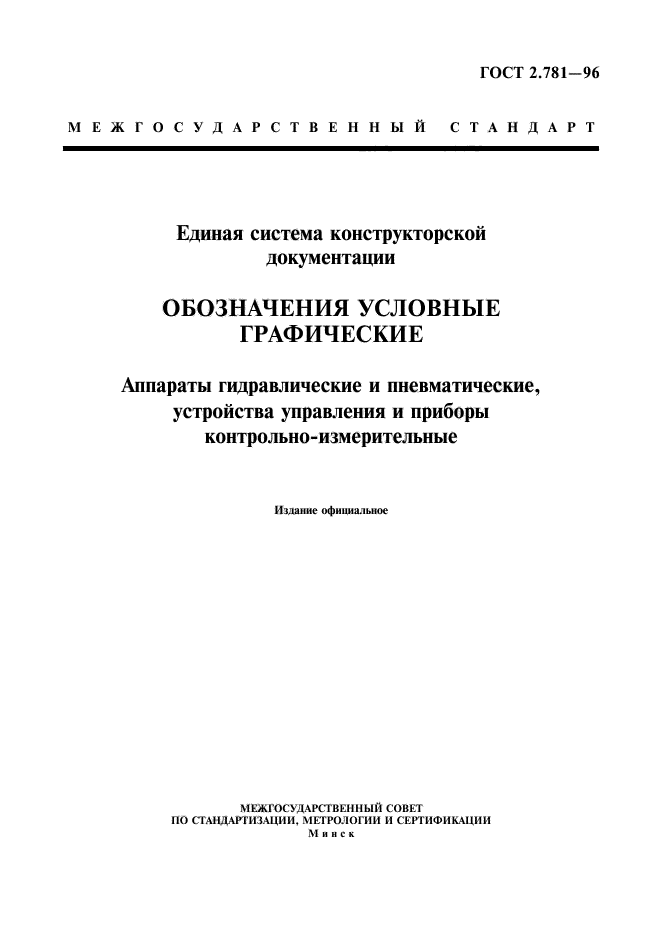

ГОСТ 2.781-96

Единая система конструкторской документации. Обозначения условные графические. Аппараты гидравлические и пневматические, устройства управления и приборы контрольно-измерительные

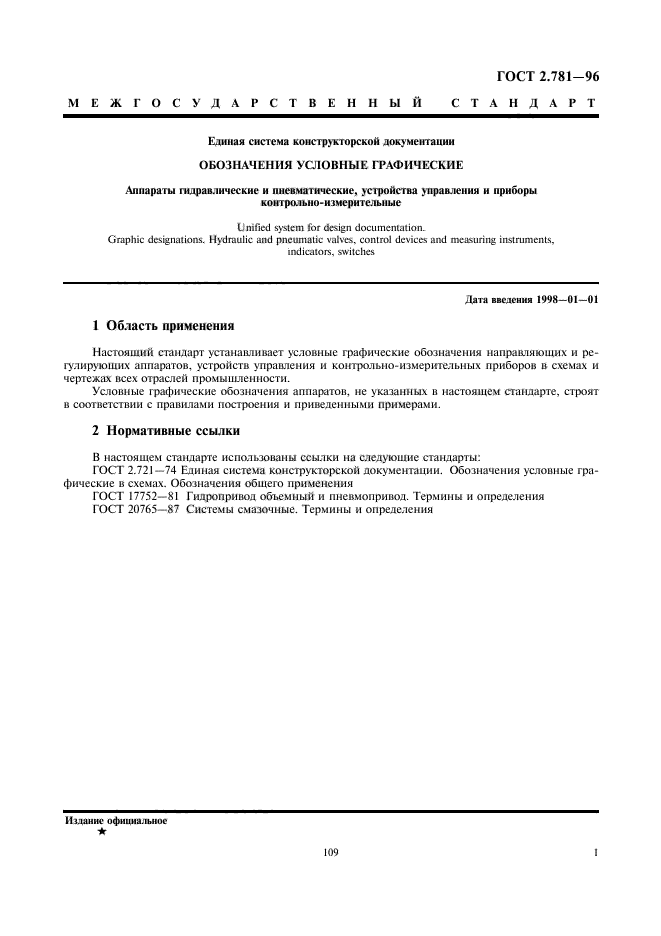

действующий Настоящий стандарт устанавливает условные графические обозначения направляющих и регулирующих аппаратов, устройств управления и контрольно-измерительных приборов в схемах и чертежах всех отраслей промышленности

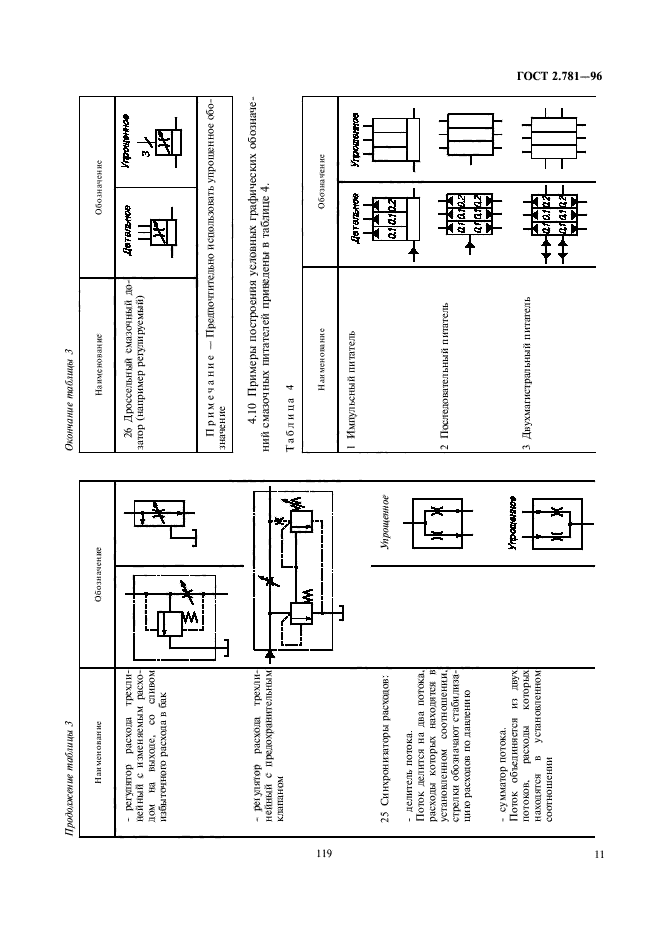

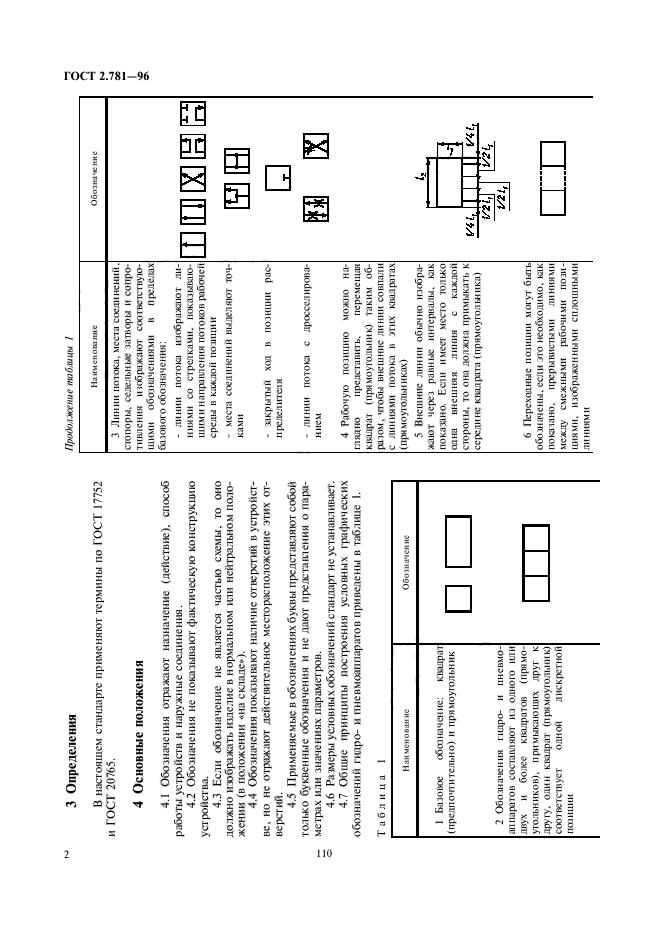

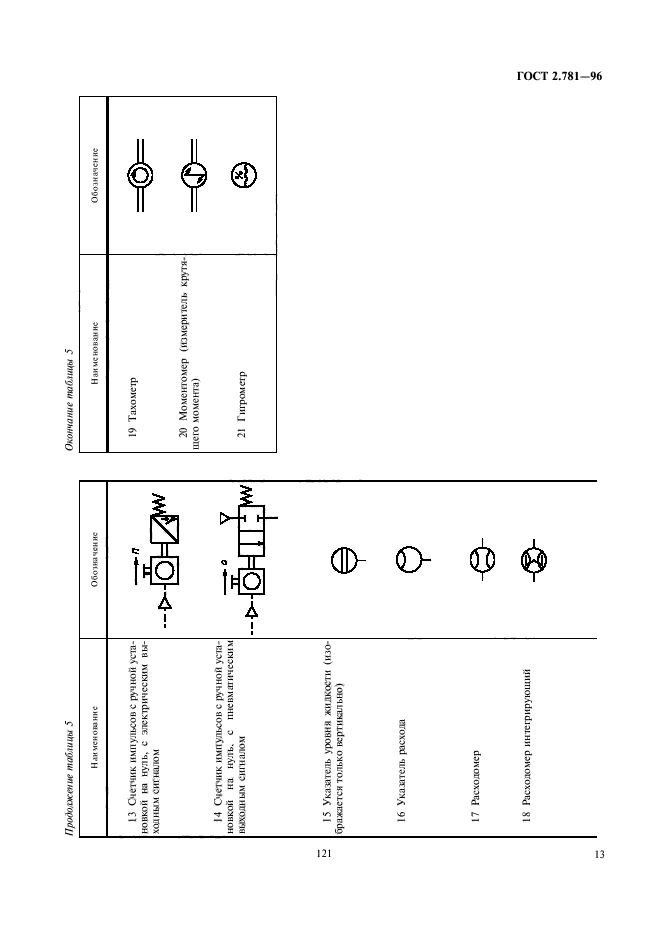

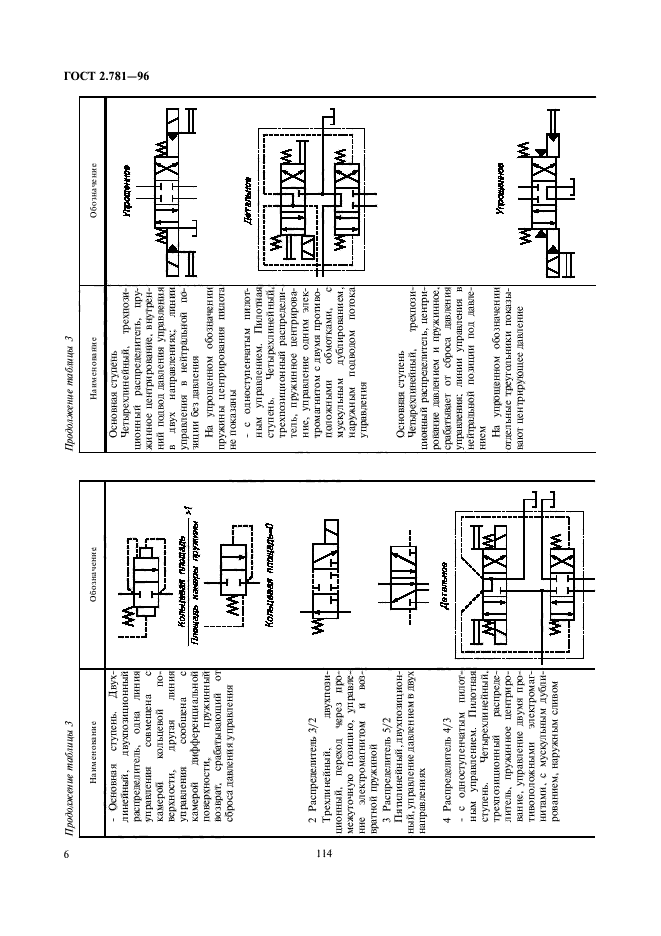

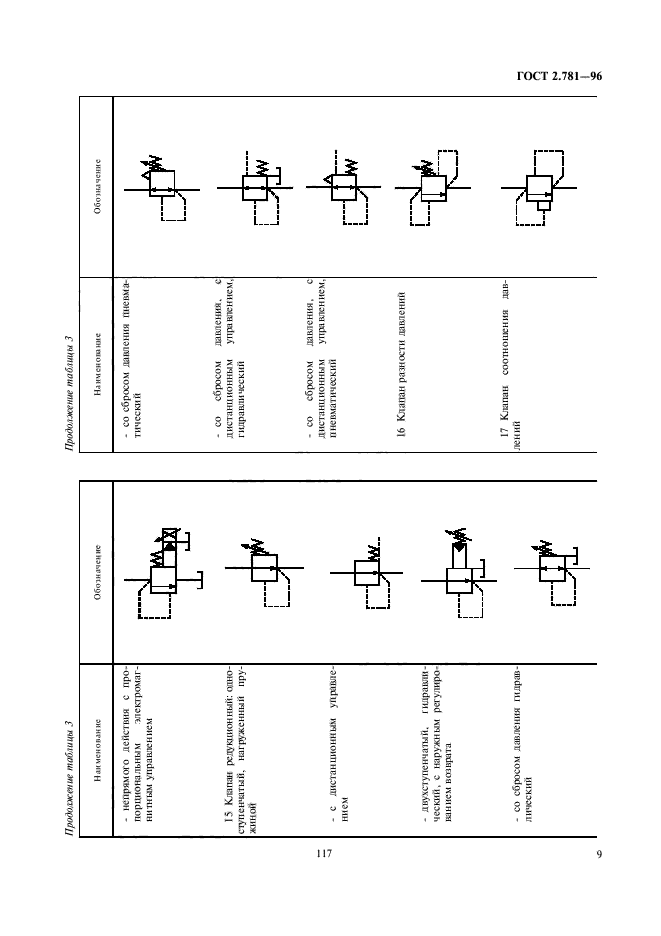

Текст ГОСТ 2.781-96



Другие ГОСТы

ГОСТ 2.755-87 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения
ГОСТ 2.763-85 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Устройства с импульсно-кодовой модуляцией
ГОСТ 2.762-85 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Частоты и диапазоны частот для систем передачи с частотным распределением каналов
ГОСТ 2.733-68 Единая система конструкторской документации. Обозначения условные графические детекторов ионизирующих излучений в схемах
ГОСТ 2.754-72 Единая система конструкторской документации. Обозначения условные графические электрического оборудования и проводок на планах
ГОСТ 2.781-68 Единая система конструкторской документации. Обозначения условные графические. Аппаратура распределительная и регулирующая гидравлическая и пневматическая
ГОСТ 2.788-74 Единая система конструкторской документации. Обозначения условные графические. Аппараты выпарные
ГОСТ 2.782-68 Единая система конструкторской документации. Обозначения условные графические. Насосы и двигатели гидравлические и пневматические
ГОСТ 2.782-96 Единая система конструкторской документации. Обозначения условные графические. Машины гидравлические и пневматические
ГОСТ 2.780-96 Единая система конструкторской документации. Обозначения условные графические. Кондиционеры рабочей среды, емкости гидравлические и пневматические
ГОСТ 2.785-70 Единая система конструкторской документации. Обозначения условные графические. Арматура трубопроводная
ГОСТ 2.789-74 Единая система конструкторской документации. Обозначения условные графические. Аппараты теплообменные
ГОСТ 2.792-74 Единая система конструкторской документации. Обозначения условные графические. Аппараты сушильные
ГОСТ 2.790-74 Единая система конструкторской документации. Обозначения условные графические. Аппараты колонные

Дополнительная информация

Английское название
Введен в действие01.01.1998
ВзаменГОСТ 2.781-68
Дата издания01.11.2004 переиздание
