ГОСТ 2.755-87

Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения

действующий Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и cтроительства, и устанавливает условные графические обозначения коммутационных устройств, контактов и их элементов.
Настоящий стандарт не устанавливает условные графические обозначения на схемах железнодорожной сигнализации, централизации и блокировки

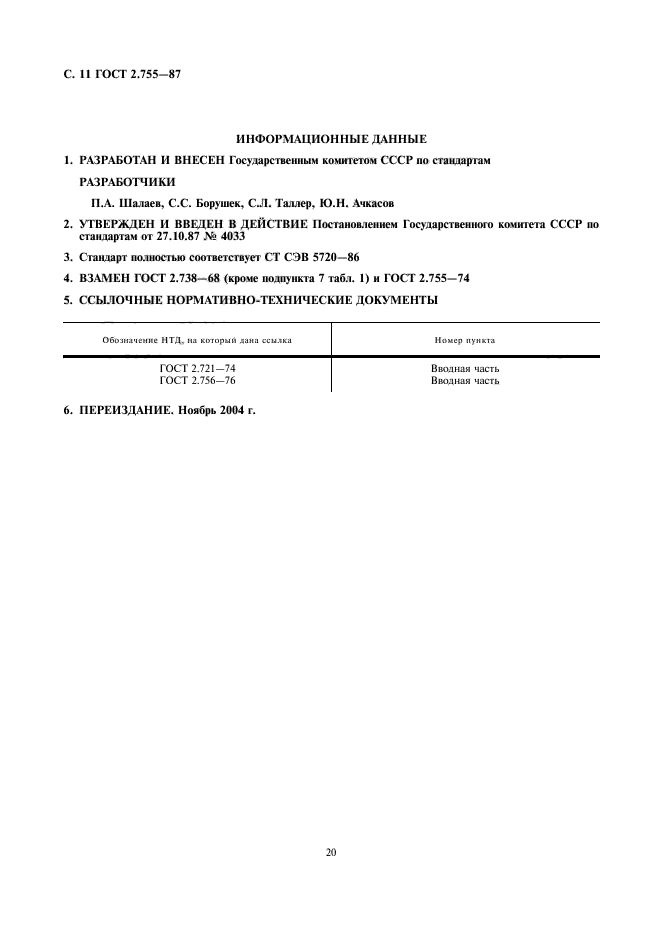

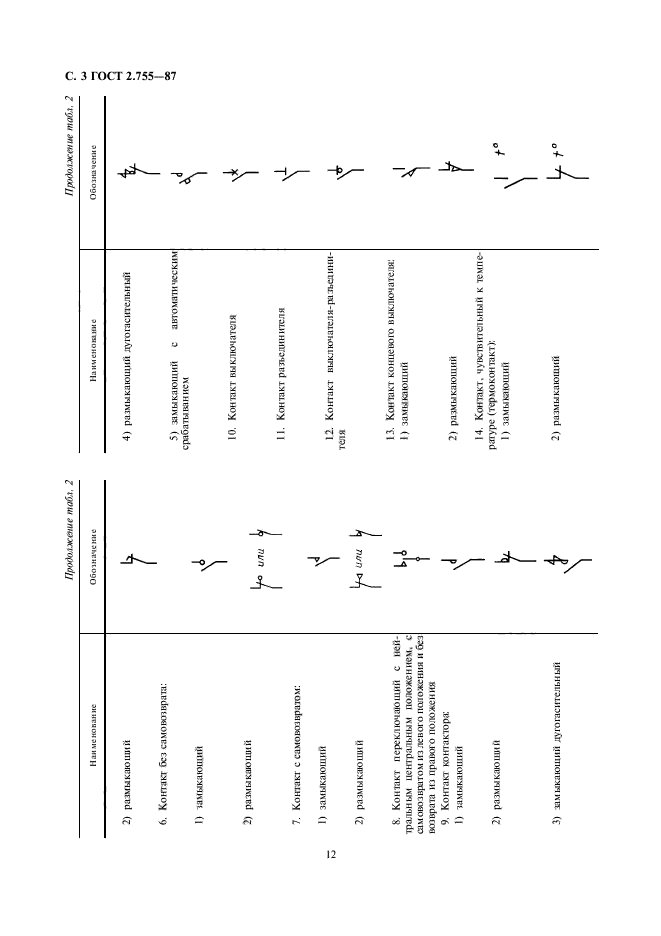

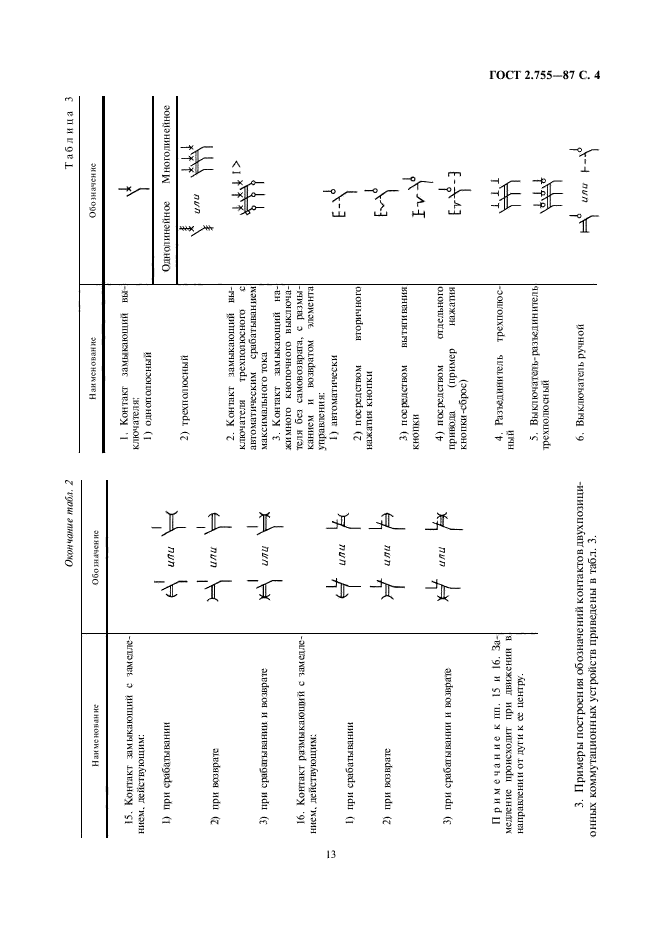

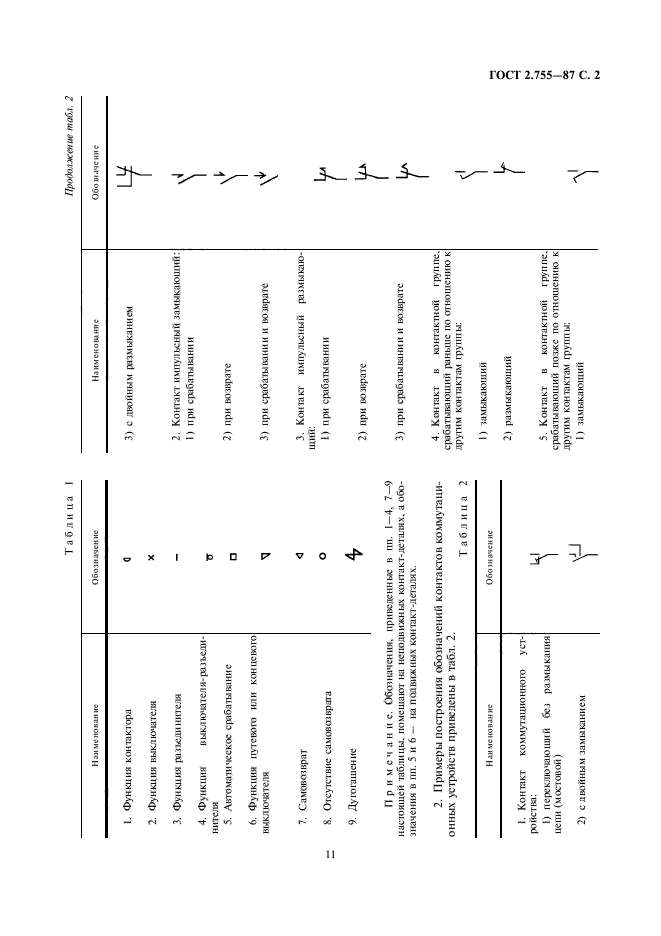

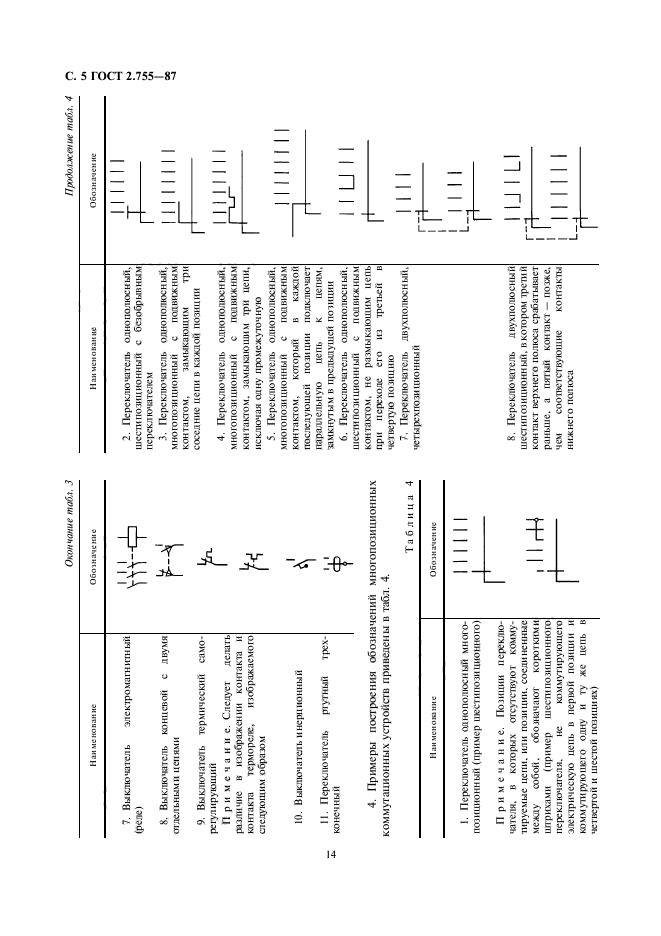

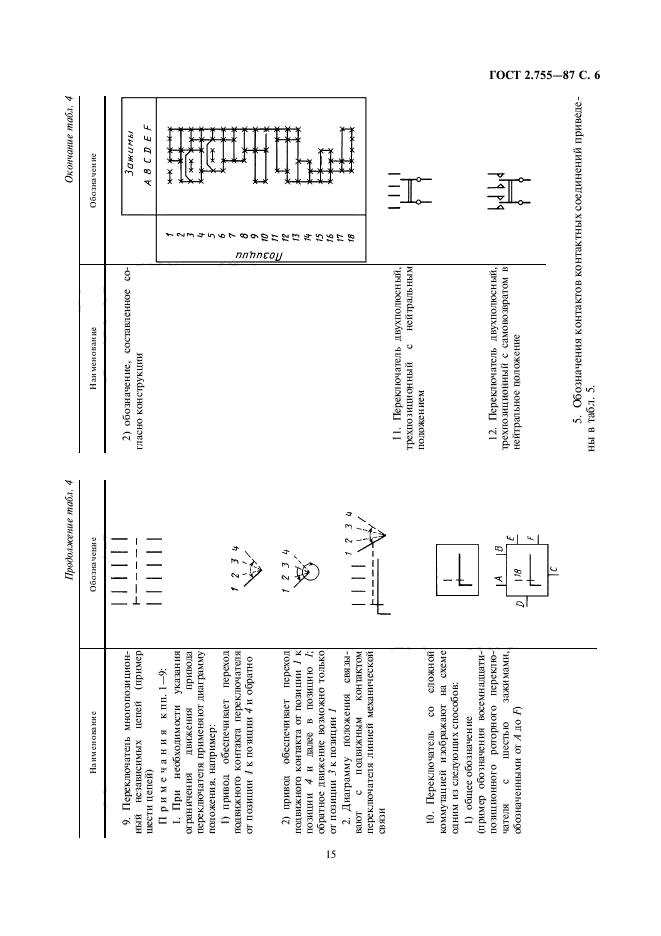

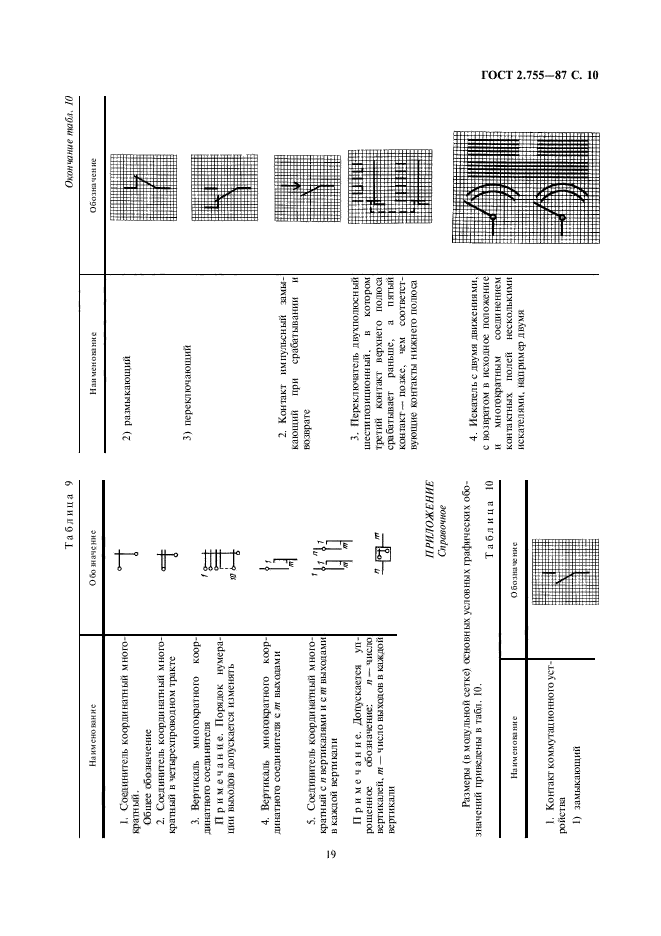

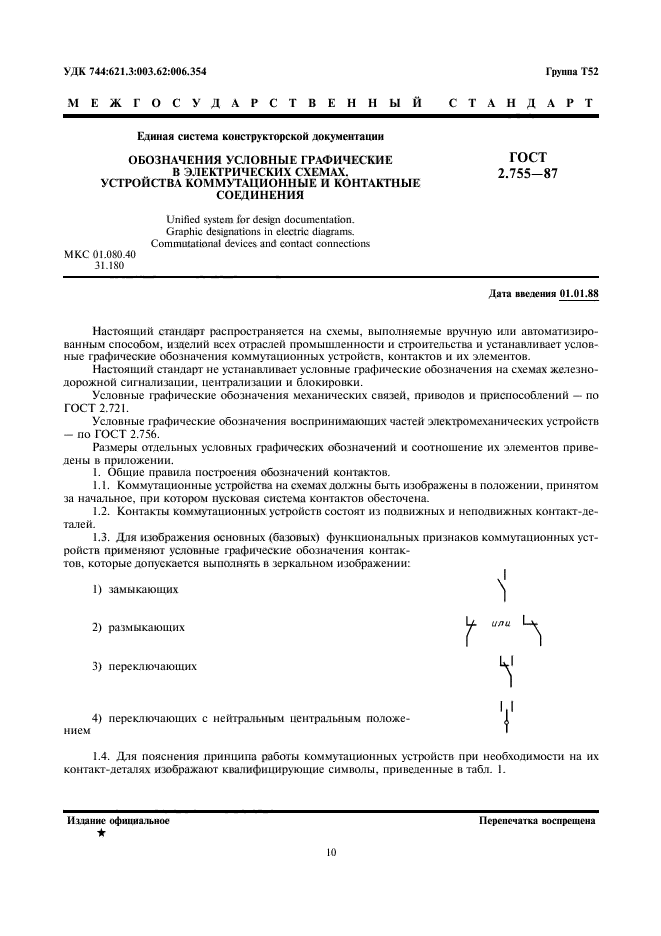

Текст ГОСТ 2.755-87



Другие ГОСТы

ГОСТ 2.736-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы пьезоэлектрические и магнитострикционные; линии задержки
ГОСТ 2.743-91 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы цифровой техники
ГОСТ 2.787-71 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы, приборы и устройства газовой системы хроматографов
ГОСТ 2.765-87 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Запоминающие устройства
ГОСТ 2.764-86 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Интегральные оптоэлектронные элементы индикации
ГОСТ 2.767-89 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Реле защиты
ГОСТ 2.766-88 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Системы передачи информации с временным разделением каналов
ГОСТ 2.781-96 Единая система конструкторской документации. Обозначения условные графические. Аппараты гидравлические и пневматические, устройства управления и приборы контрольно-измерительные
ГОСТ 2.788-74 Единая система конструкторской документации. Обозначения условные графические. Аппараты выпарные
ГОСТ 2.781-68 Единая система конструкторской документации. Обозначения условные графические. Аппаратура распределительная и регулирующая гидравлическая и пневматическая
ГОСТ 2.754-72 Единая система конструкторской документации. Обозначения условные графические электрического оборудования и проводок на планах
ГОСТ 2.733-68 Единая система конструкторской документации. Обозначения условные графические детекторов ионизирующих излучений в схемах
ГОСТ 2.762-85 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Частоты и диапазоны частот для систем передачи с частотным распределением каналов
ГОСТ 2.763-85 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Устройства с импульсно-кодовой модуляцией

Дополнительная информация

Английское название
Введен в действие01.01.1988
ВзаменГОСТ 2.755-74
Взамен в частиГОСТ 2.738-68, кроме п. 7 табл. 1
Дата издания01.11.2004 переиздание
