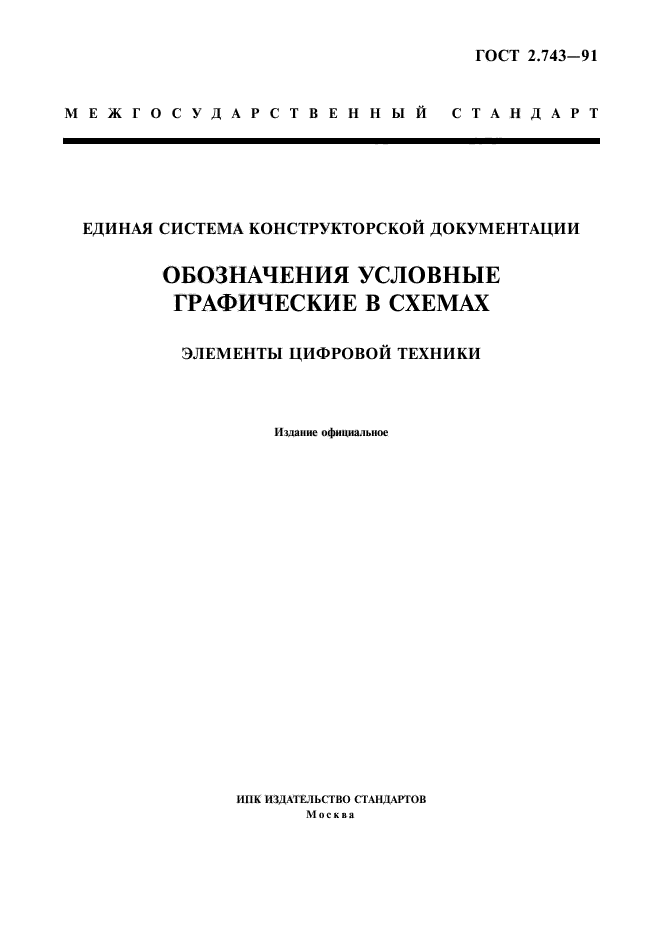

ГОСТ 2.743-91

Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы цифровой техники

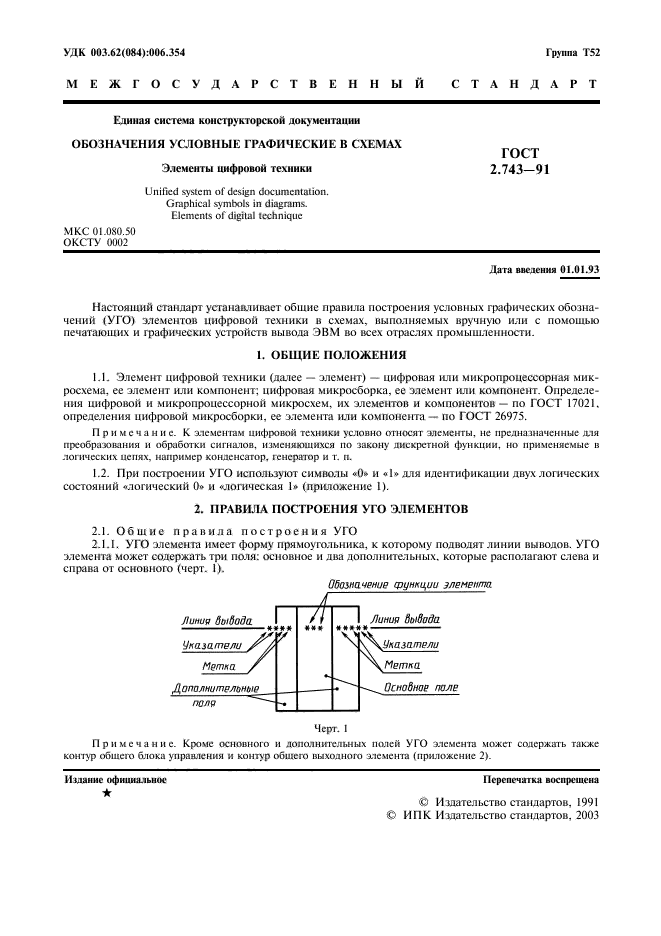

действующий Настоящий стандарт устанавливает общие правила построения условных графических обозначений элементов цифровой техники в схемах, выполняемых вручную или с помощью печатающих и графических устройств вывода ЭВМ во всех отраслях промышленности

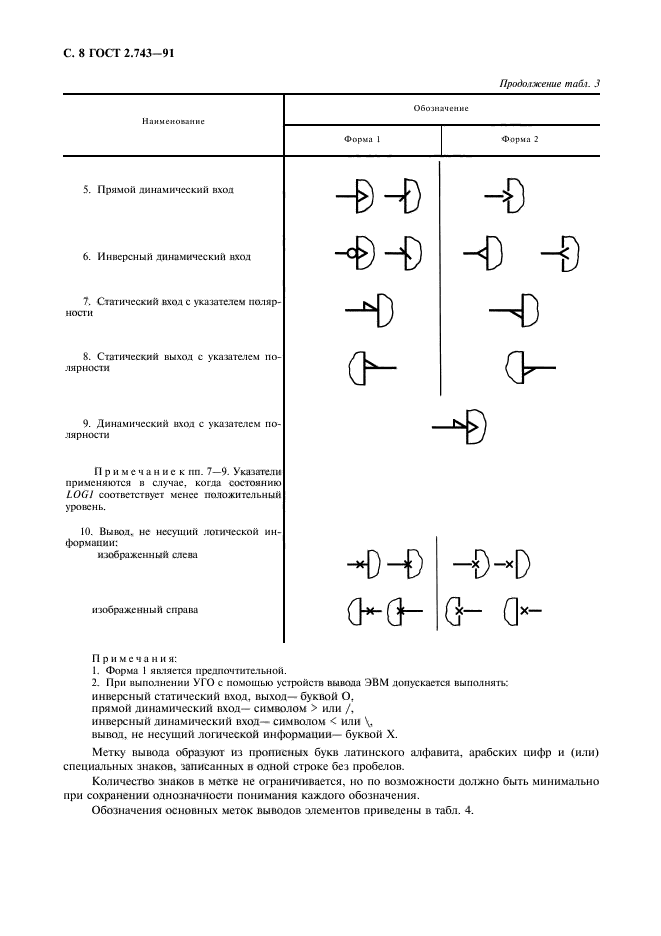

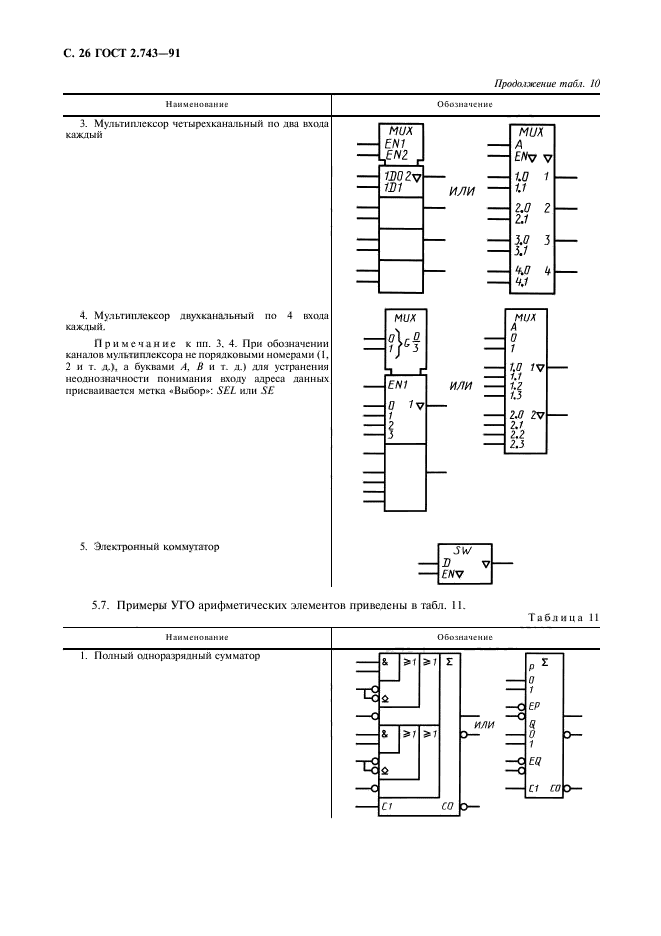

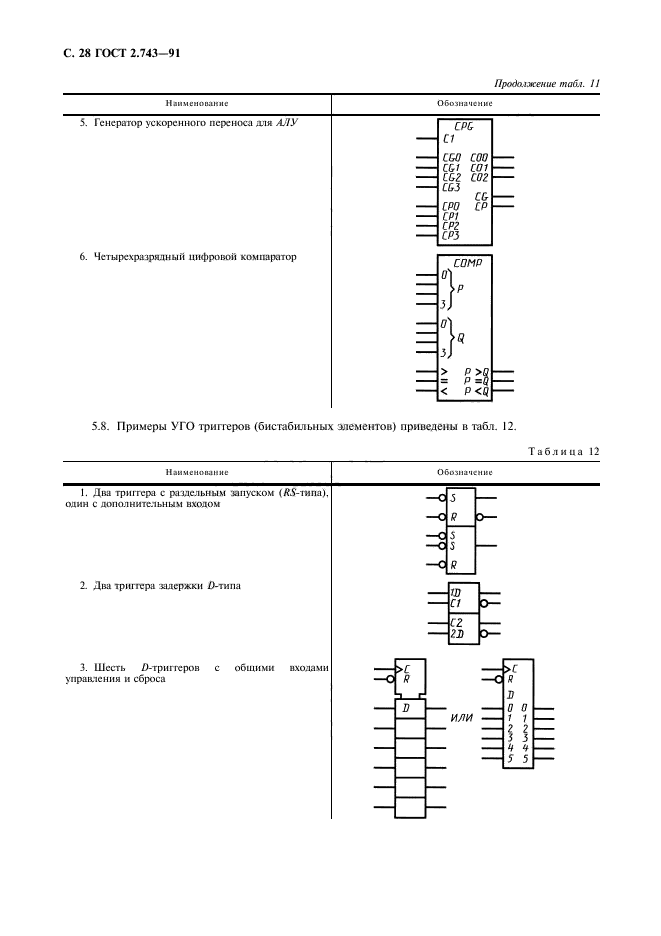

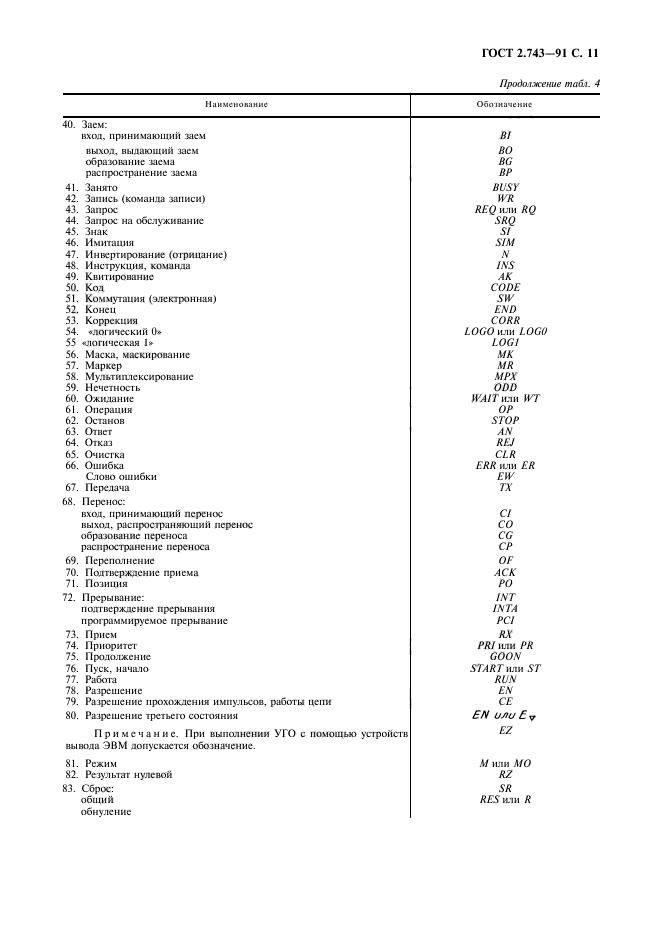

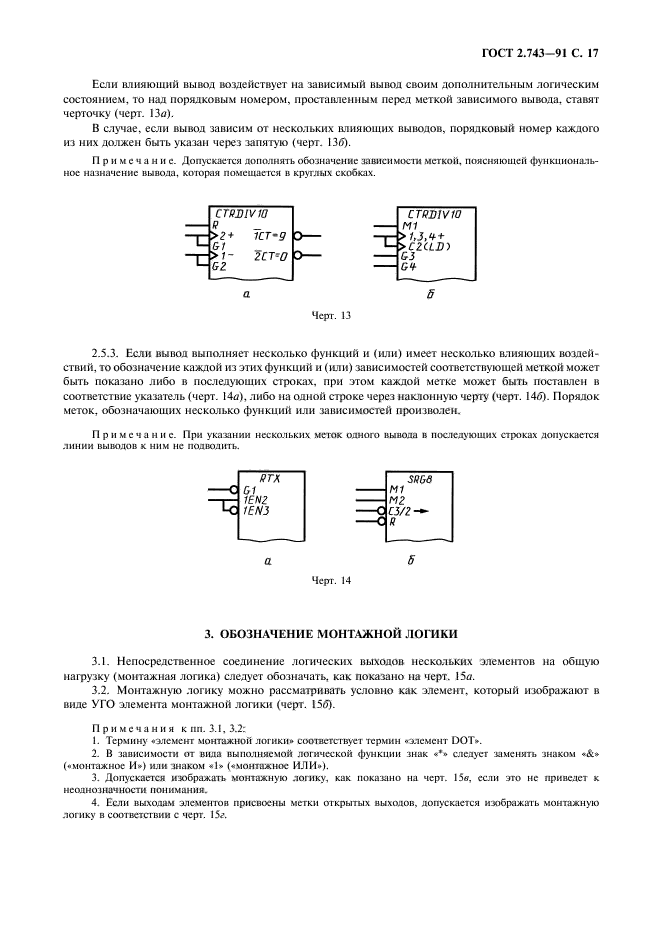

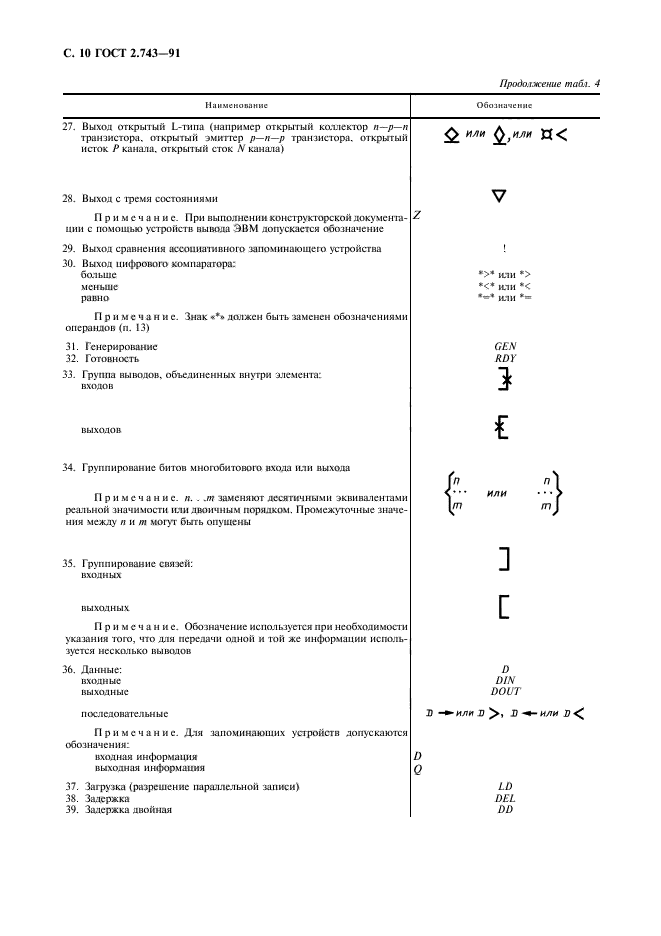

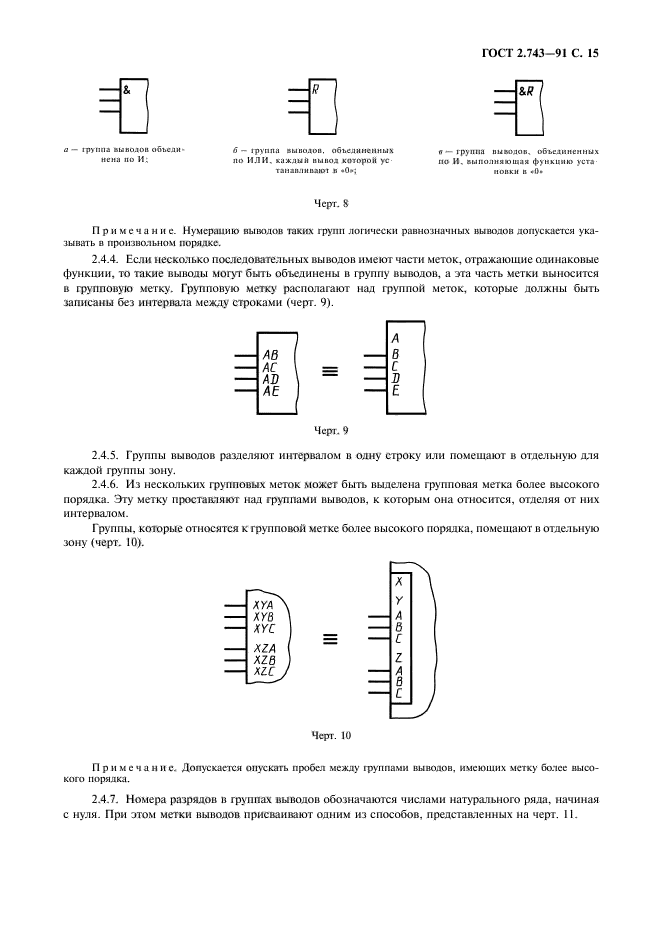

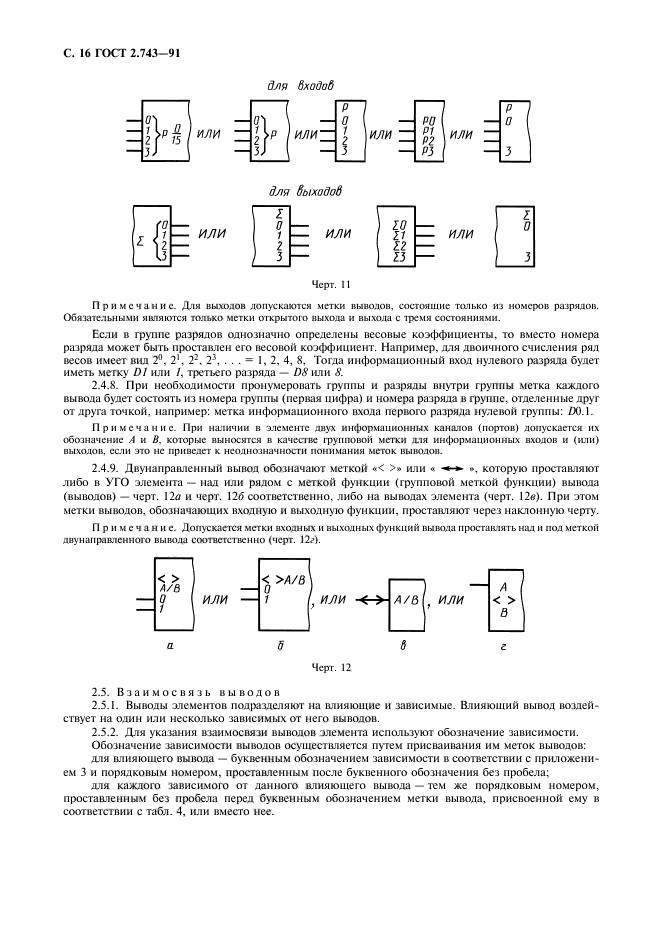

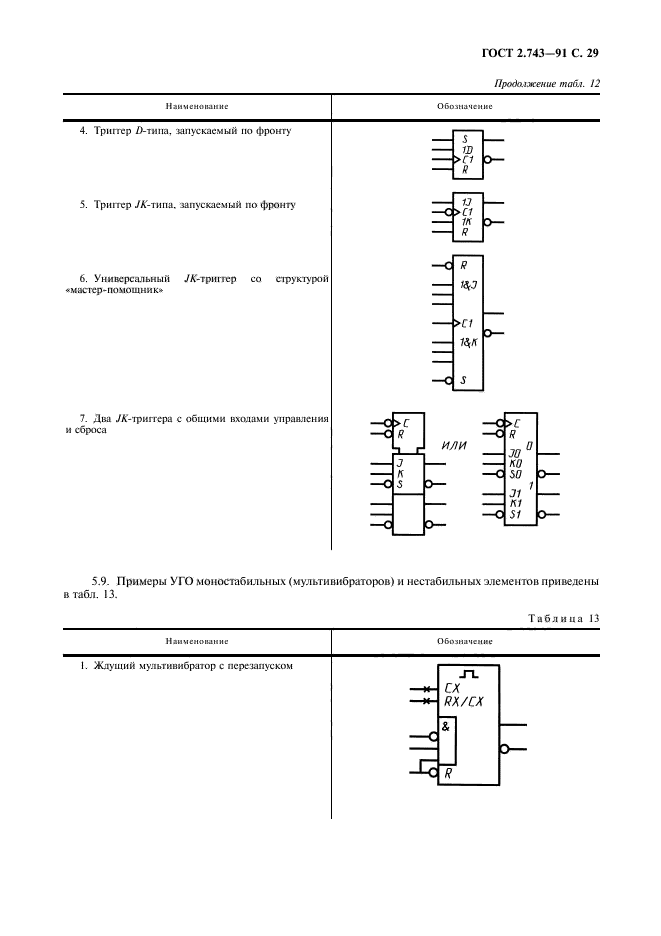

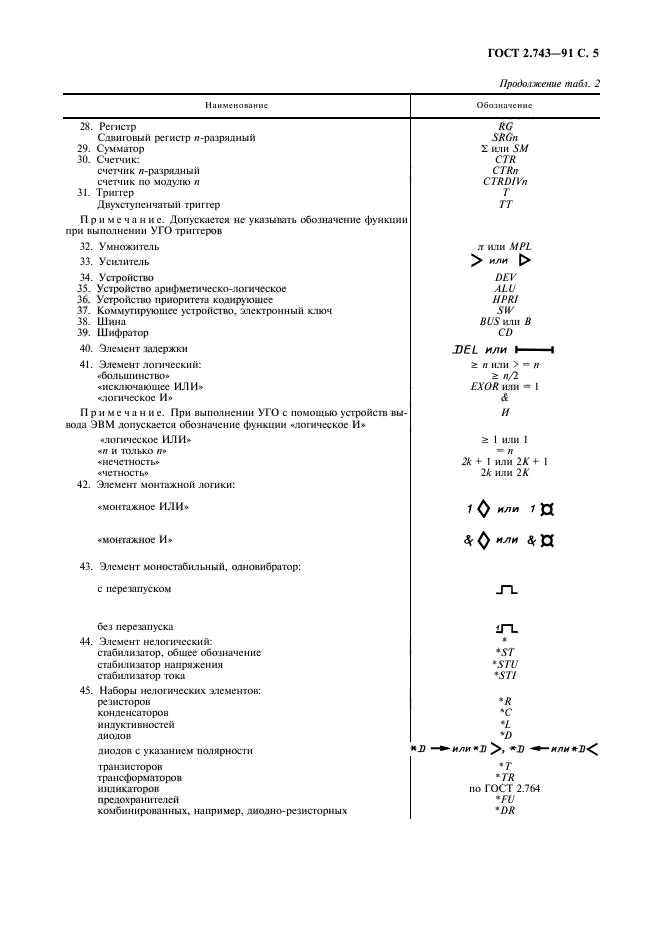

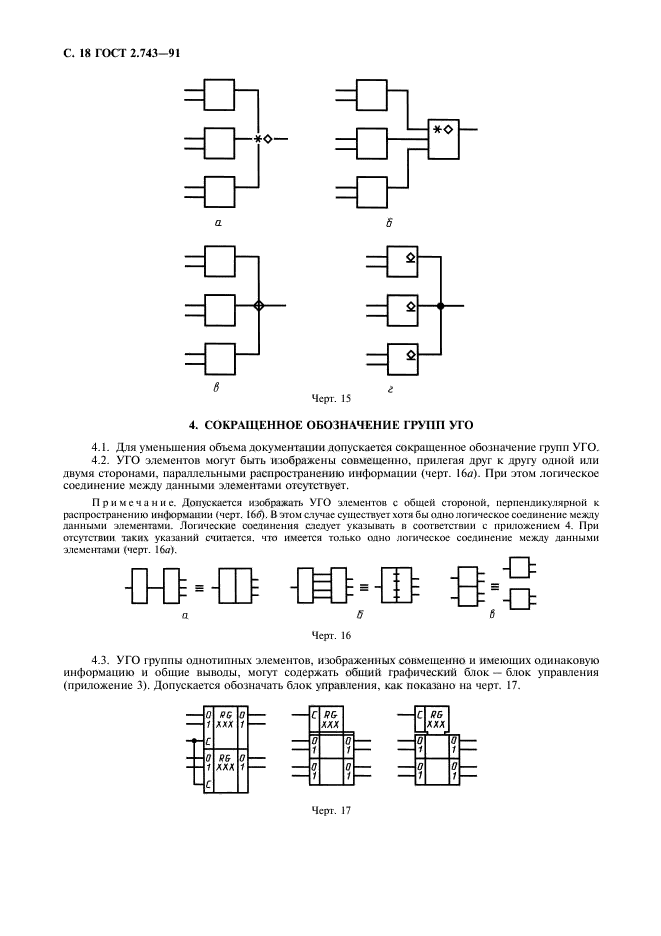

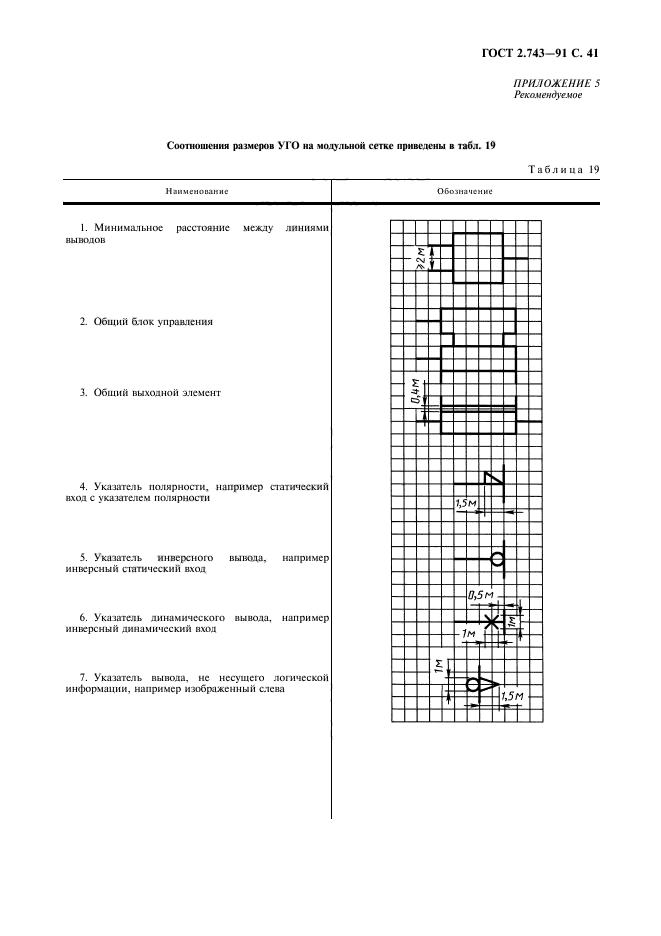

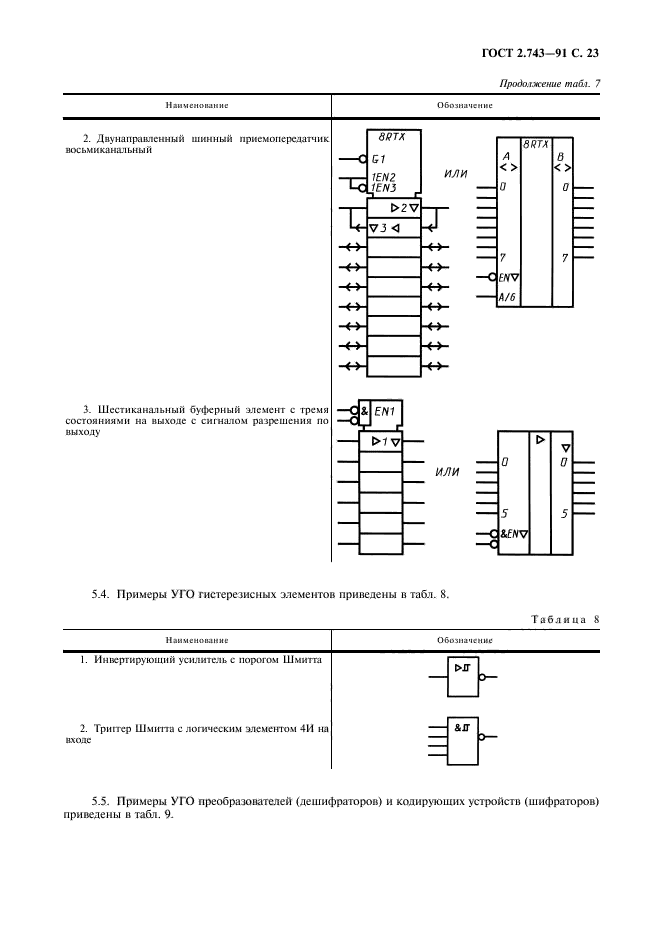

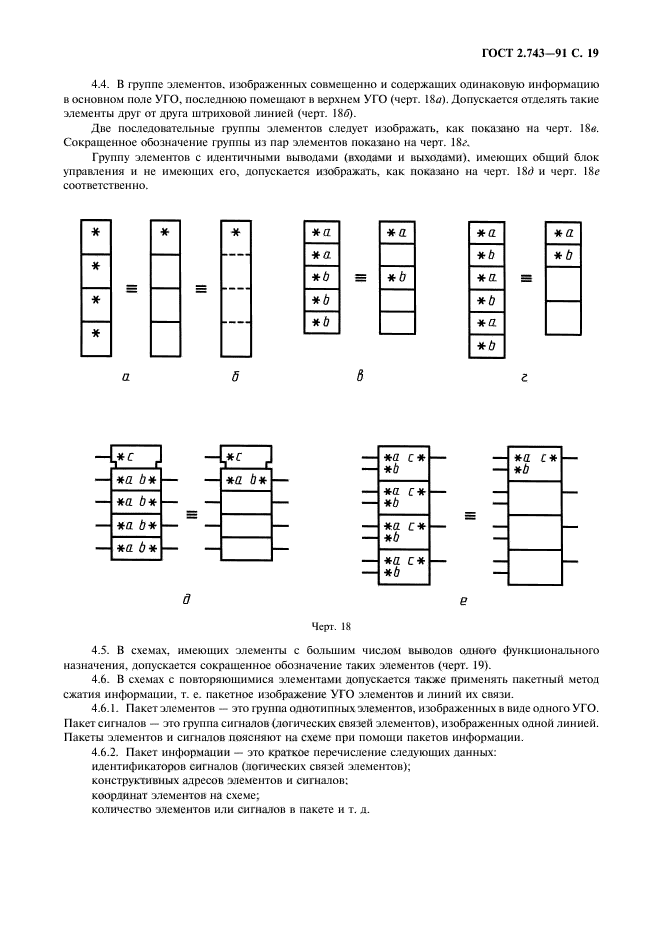

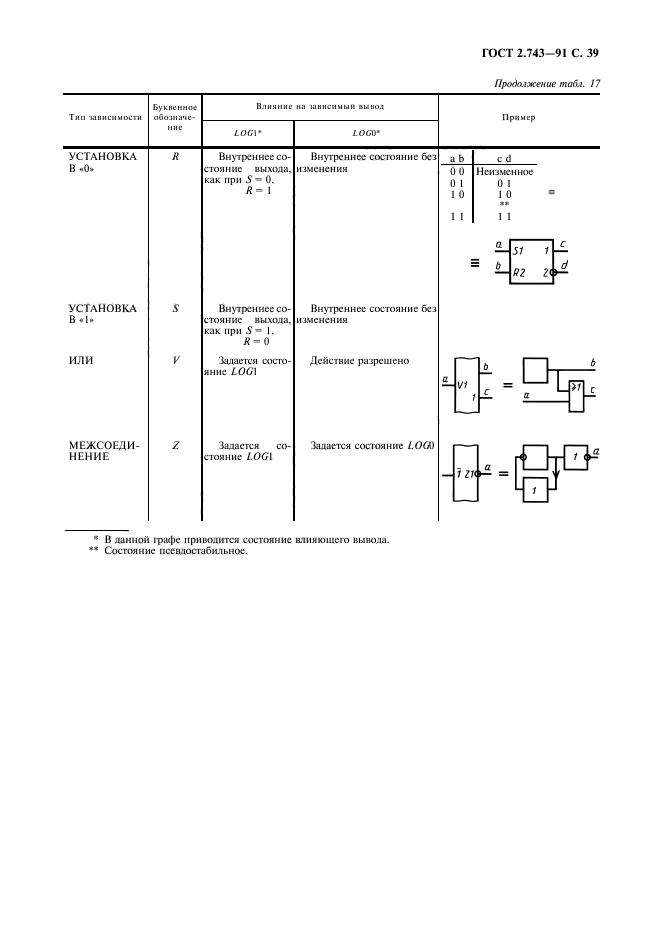

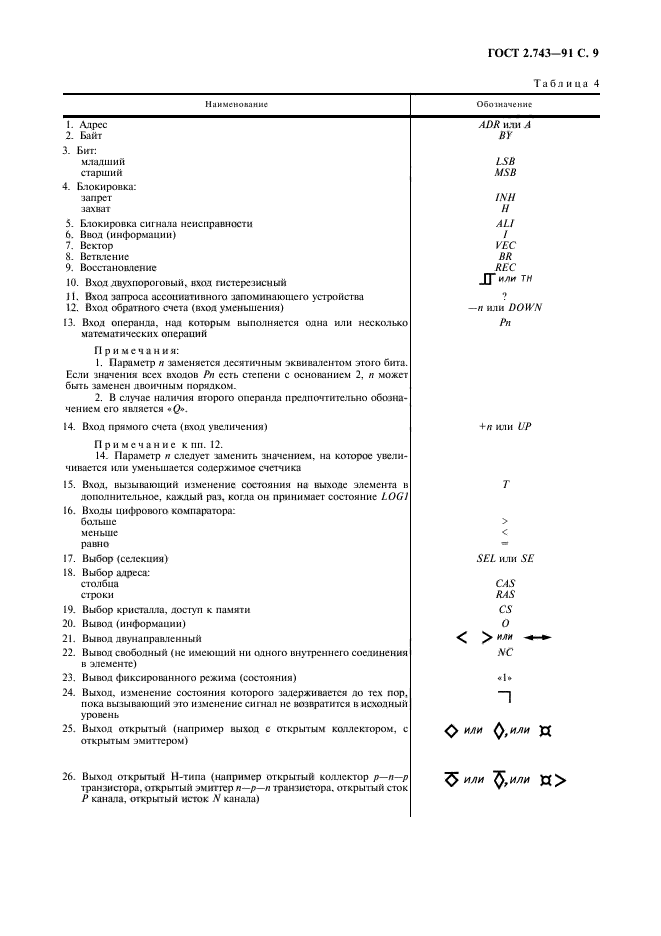

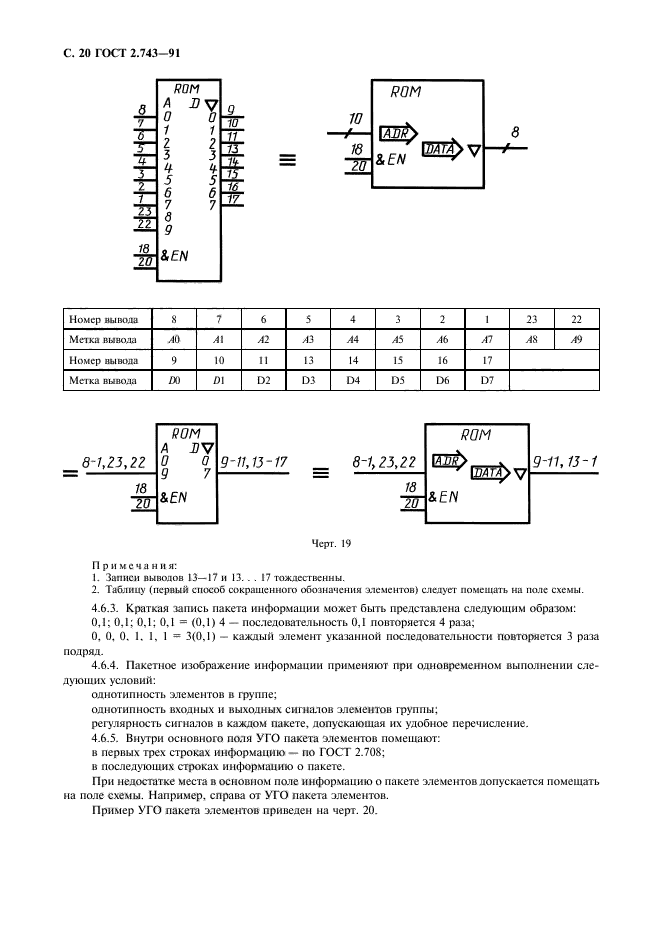

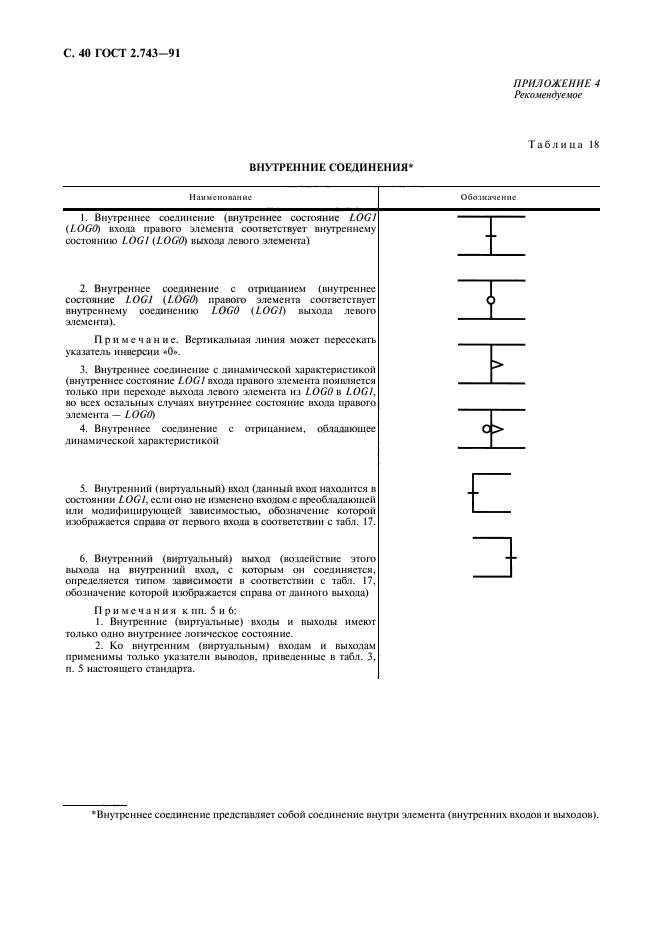

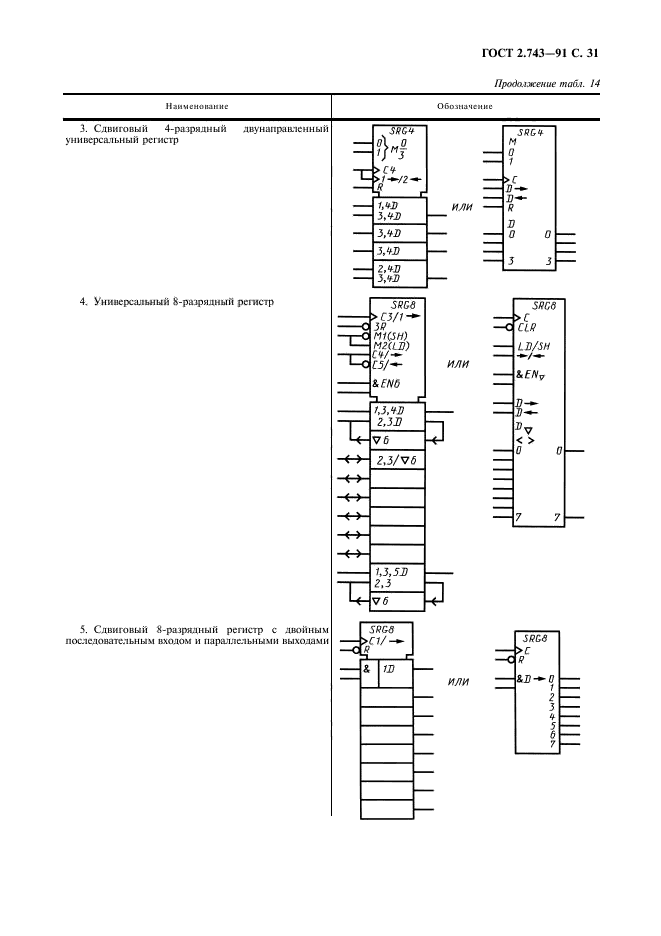

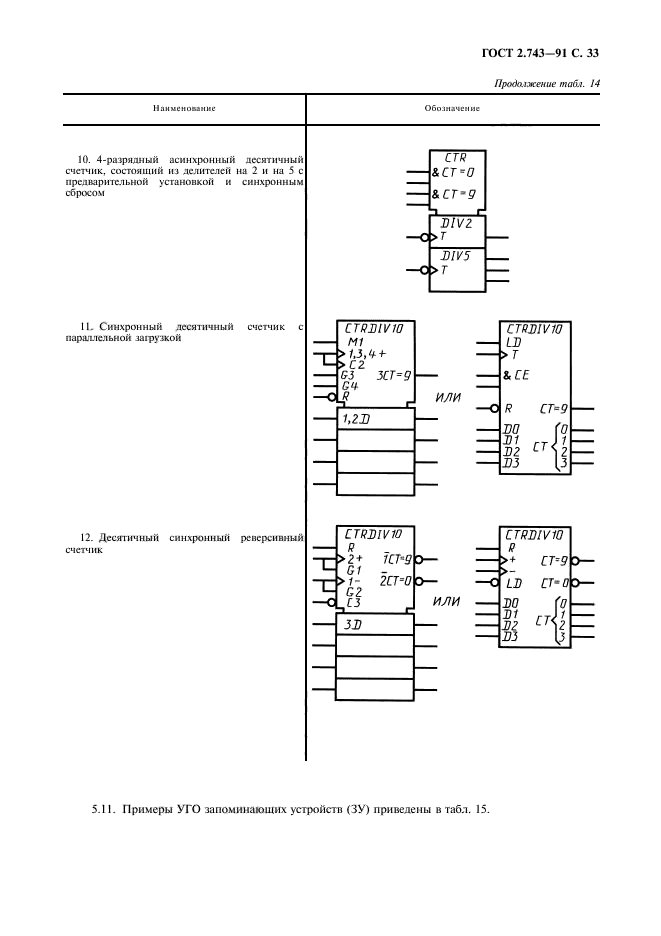

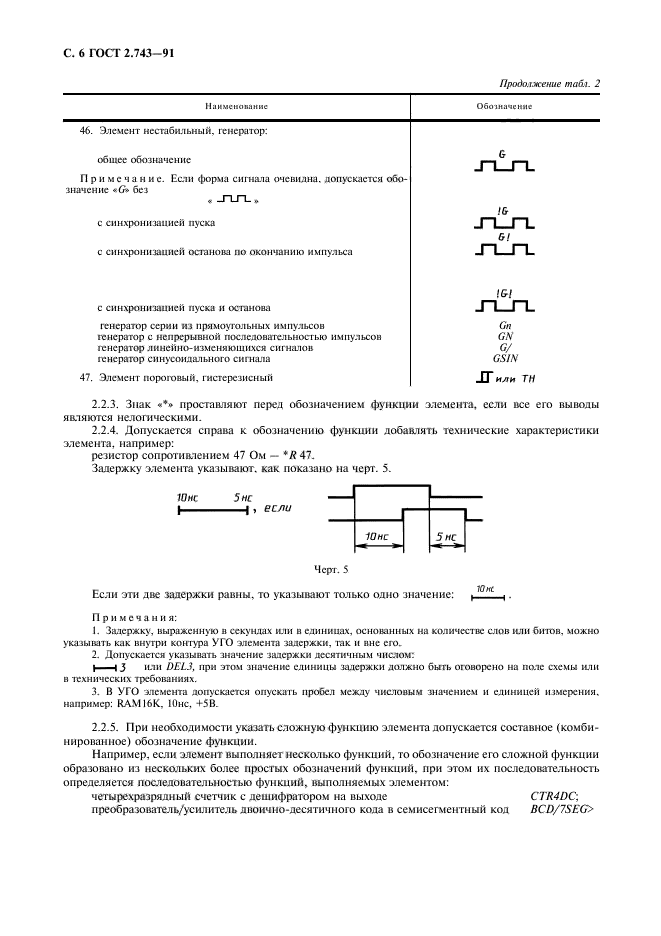

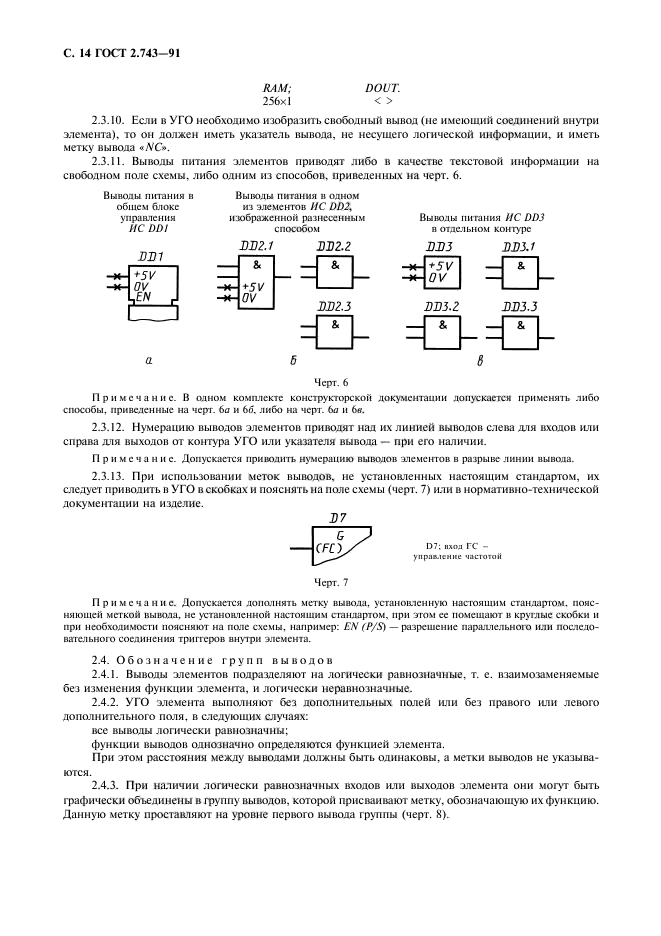

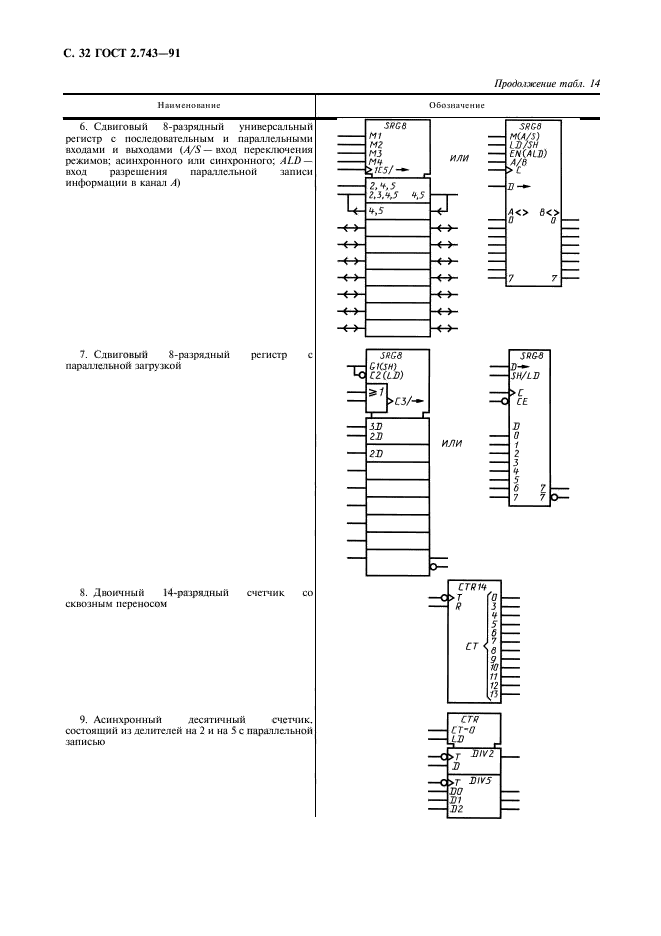

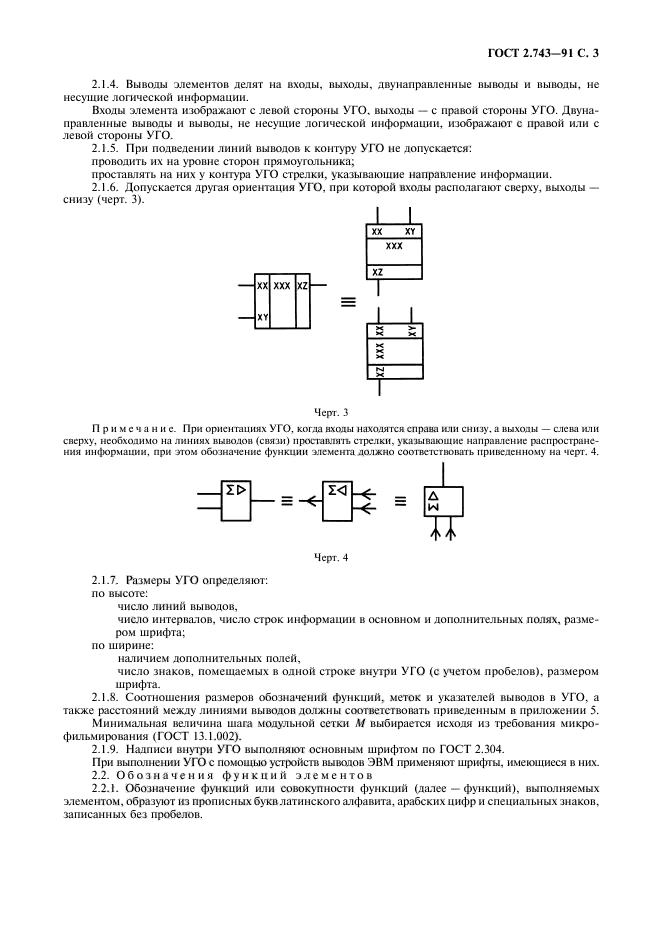

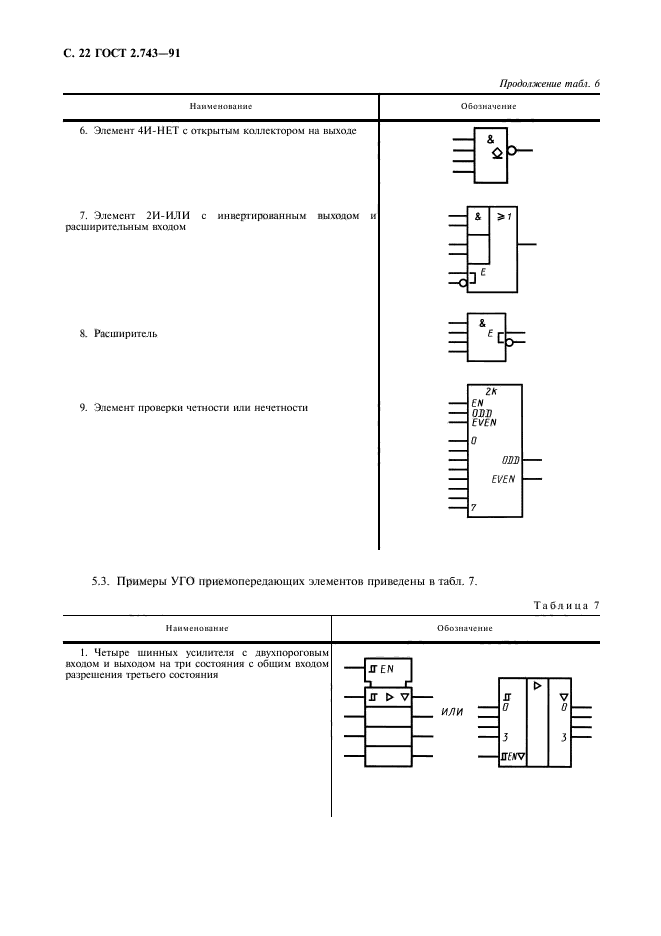

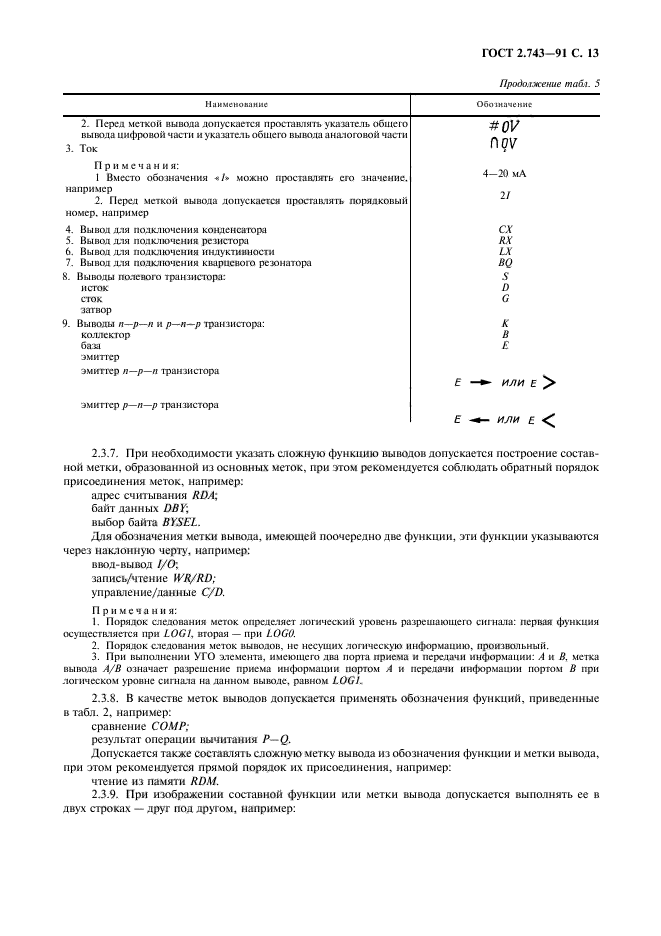

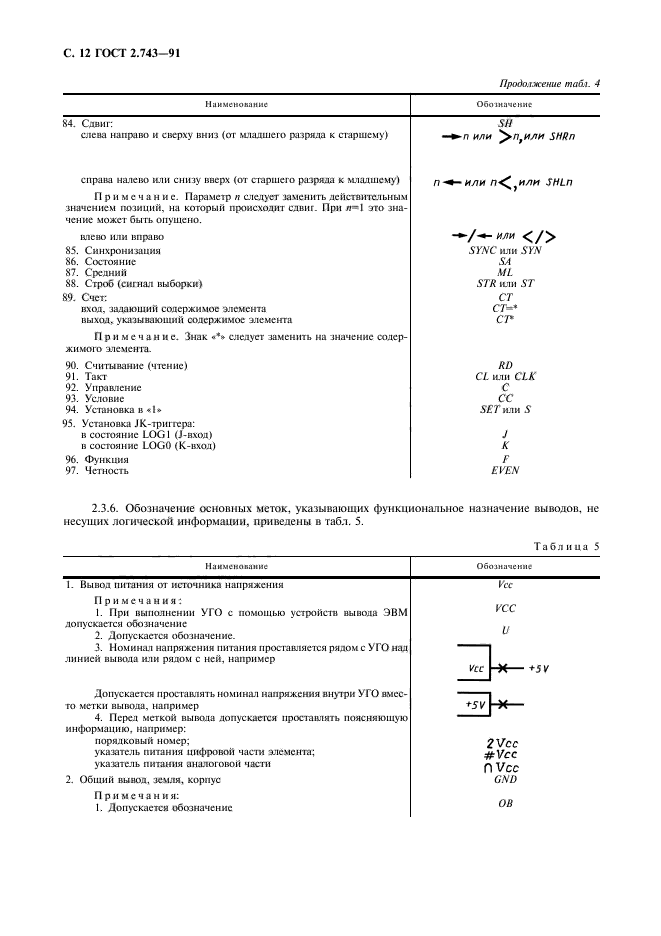

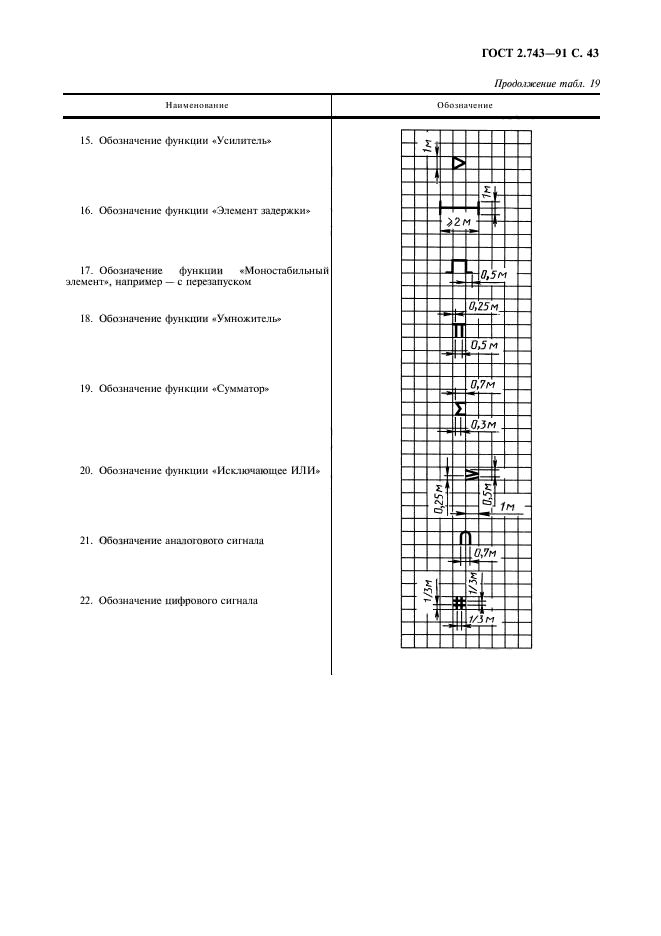

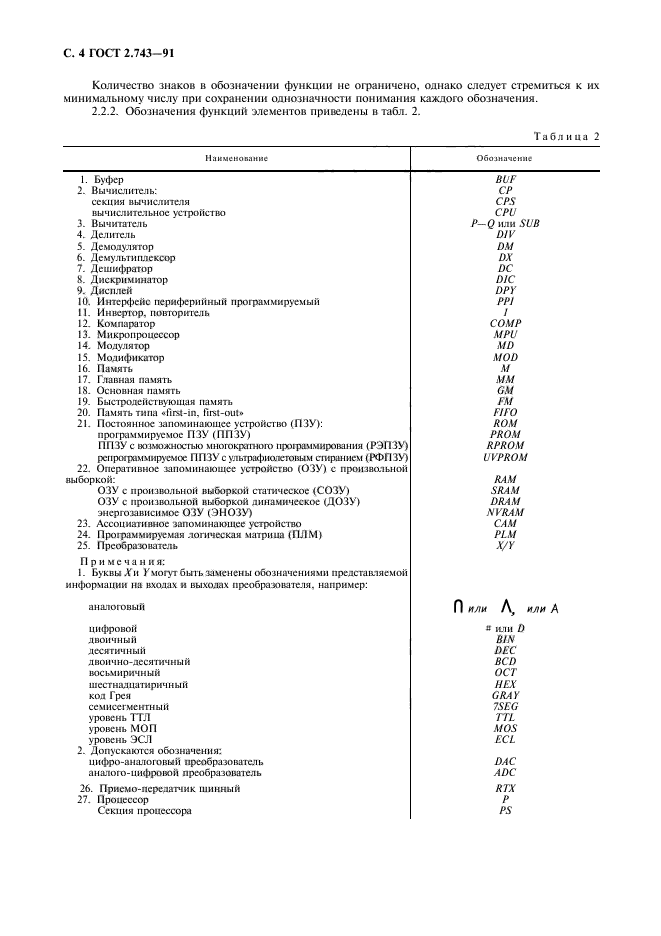

Текст ГОСТ 2.743-91



Другие ГОСТы

ГОСТ 2.745-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Электронагреватели, устройства и установки электротермические
ГОСТ 2.759-82 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы аналоговой техники
ГОСТ 2.796-95 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы вакуумных систем
ГОСТ 2.796-81 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы вакуумных систем
ГОСТ 2.770-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы кинематики
ГОСТ 2.757-81 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы коммутационного поля коммутационных систем
ГОСТ 2.736-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы пьезоэлектрические и магнитострикционные; линии задержки
ГОСТ 2.763-85 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Устройства с импульсно-кодовой модуляцией
ГОСТ 2.755-87 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения
ГОСТ 2.766-88 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Системы передачи информации с временным разделением каналов
ГОСТ 2.767-89 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Реле защиты
ГОСТ 2.764-86 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Интегральные оптоэлектронные элементы индикации
ГОСТ 2.765-87 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Запоминающие устройства
ГОСТ 2.787-71 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы, приборы и устройства газовой системы хроматографов

Дополнительная информация

Английское название
Введен в действие01.01.1993
ВзаменГОСТ 2.743-82
Дата издания01.02.2003 переиздание
