ГОСТ 2.770-68

Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы кинематики

действующий Настоящий стандарт устанавливает условные графические обозначения элементов машин и механизмов, а также характера и направления движения в схемах, изображенных в ортогональных проекциях, выполняемых во всех отраслях промышленности

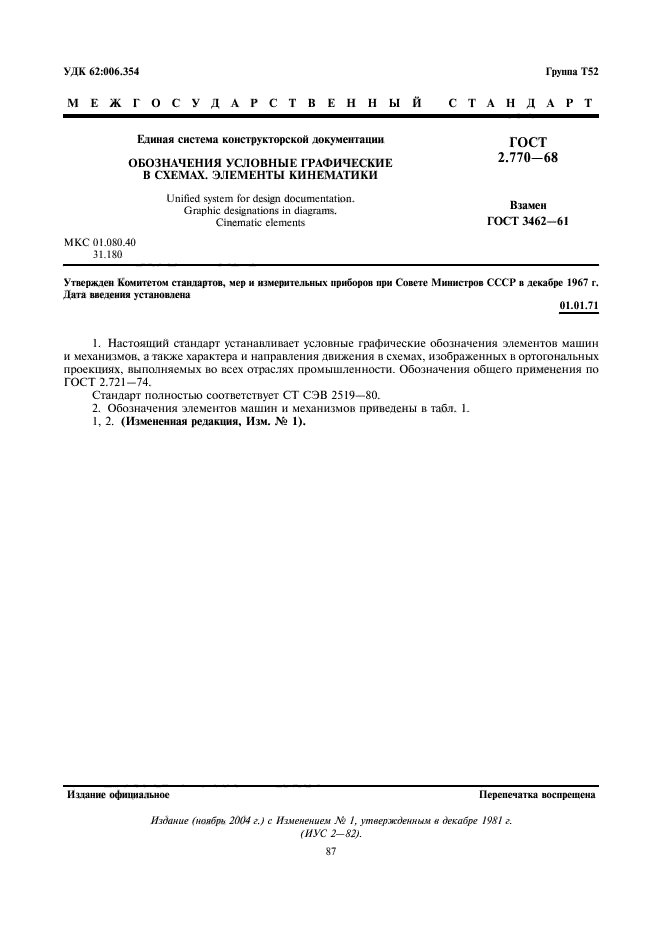

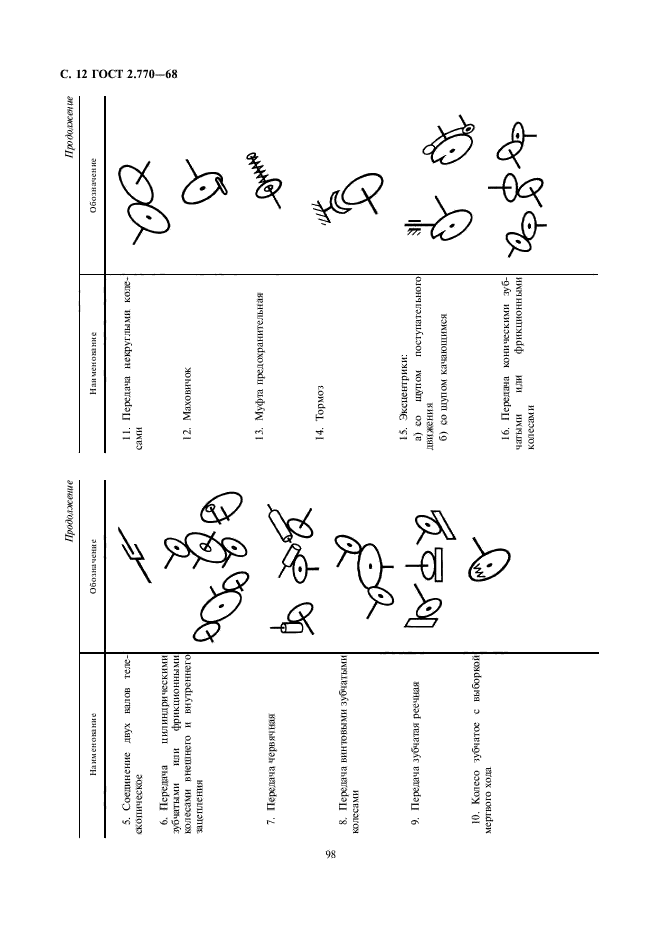

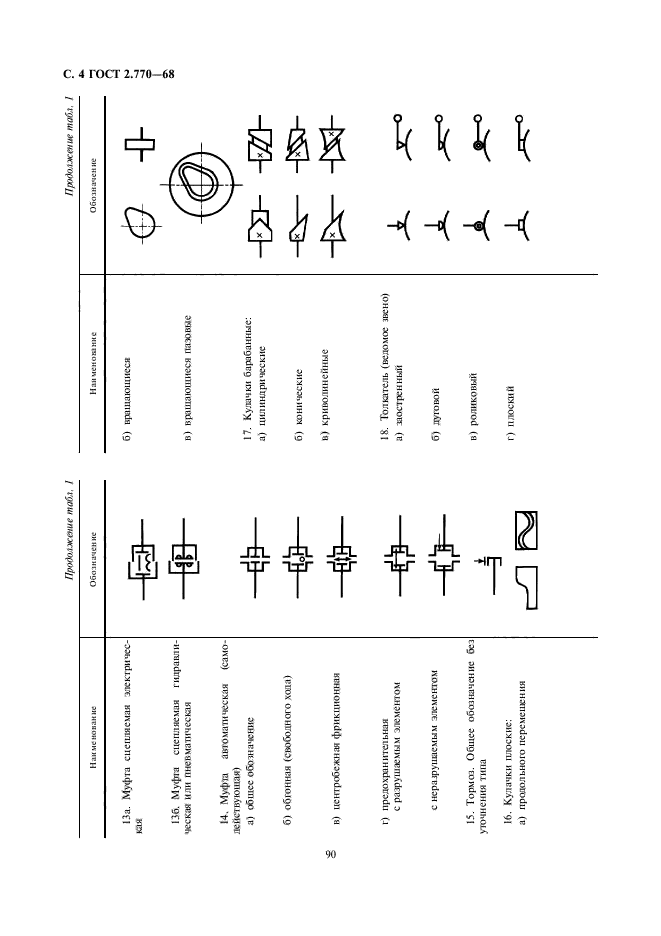

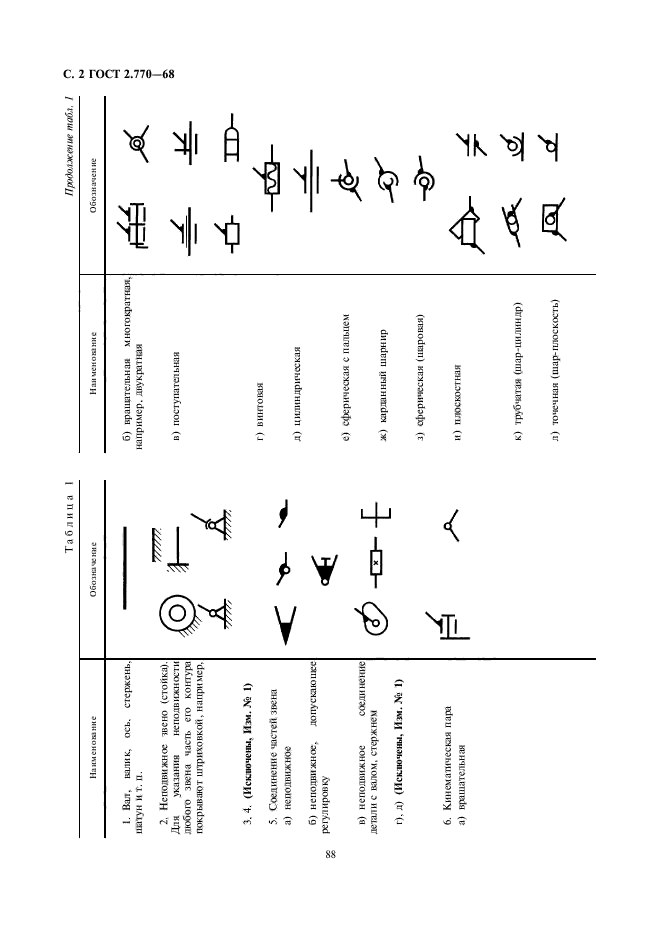

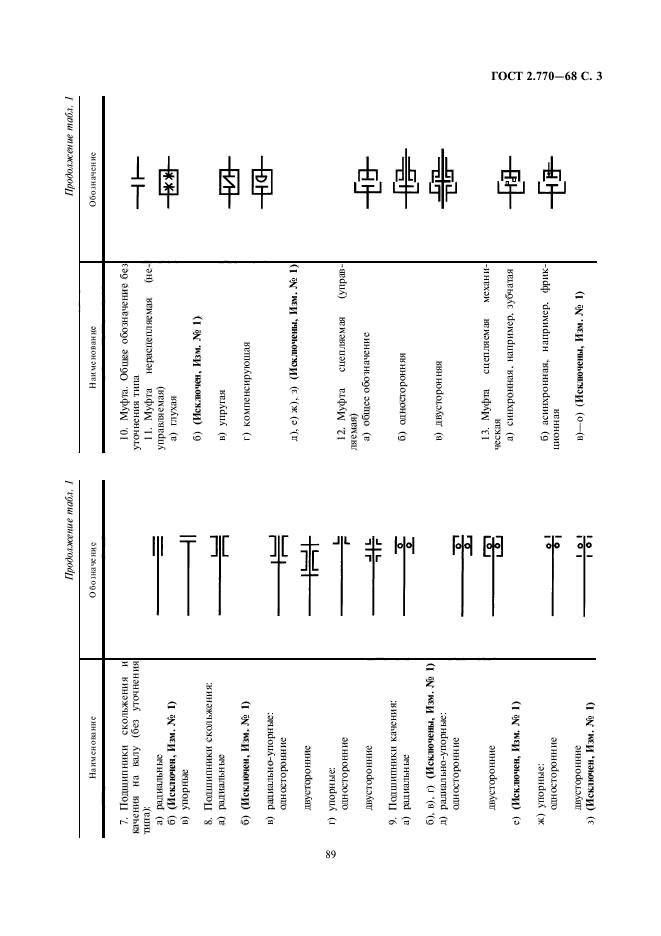

Текст ГОСТ 2.770-68


С поправками и изменениями:
Изменение №1 к ГОСТ 2.770-68 от 01.01.1982 (текст интегрирован в текст или описание стандарта)

Другие ГОСТы

ГОСТ 2.752-71 Единая система конструкторской документации. Обозначения условные графические в схемах. Устройства телемеханики
ГОСТ 2.744-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Устройства электрозапальные
ГОСТ 2.751-73 Единая система конструкторской документации. Обозначения условные графические в схемах. Электрические связи, провода, кабели и шины
ГОСТ 2.745-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Электронагреватели, устройства и установки электротермические
ГОСТ 2.759-82 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы аналоговой техники
ГОСТ 2.796-95 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы вакуумных систем
ГОСТ 2.796-81 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы вакуумных систем
ГОСТ 2.767-89 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Реле защиты
ГОСТ 2.764-86 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Интегральные оптоэлектронные элементы индикации
ГОСТ 2.765-87 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Запоминающие устройства
ГОСТ 2.787-71 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы, приборы и устройства газовой системы хроматографов
ГОСТ 2.743-91 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы цифровой техники
ГОСТ 2.736-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы пьезоэлектрические и магнитострикционные; линии задержки
ГОСТ 2.757-81 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы коммутационного поля коммутационных систем

Дополнительная информация

Английское название
Введен в действие01.01.1971
ВзаменГОСТ 3462-61
Дата издания01.11.2004 переиздание с изм. 1
