ГОСТ 2.759-82

Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы аналоговой техники

действующий Настоящий стандарт устанавливает общие принципы построения условных графических обозначений элементов аналоговой техники в схемах, выполняемых вручную или автоматизированным способом, во всех отраслях промышленности

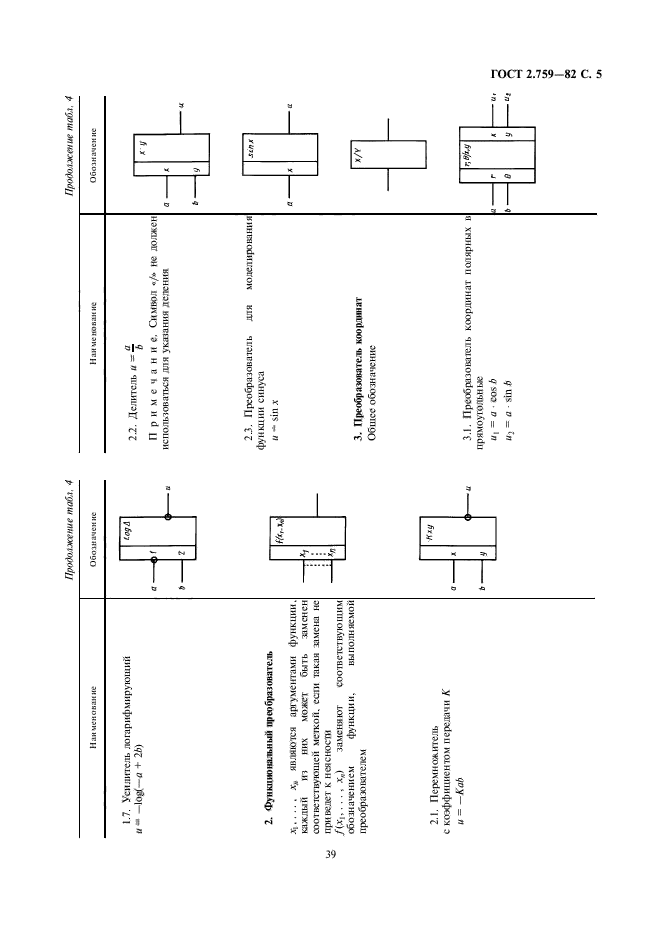

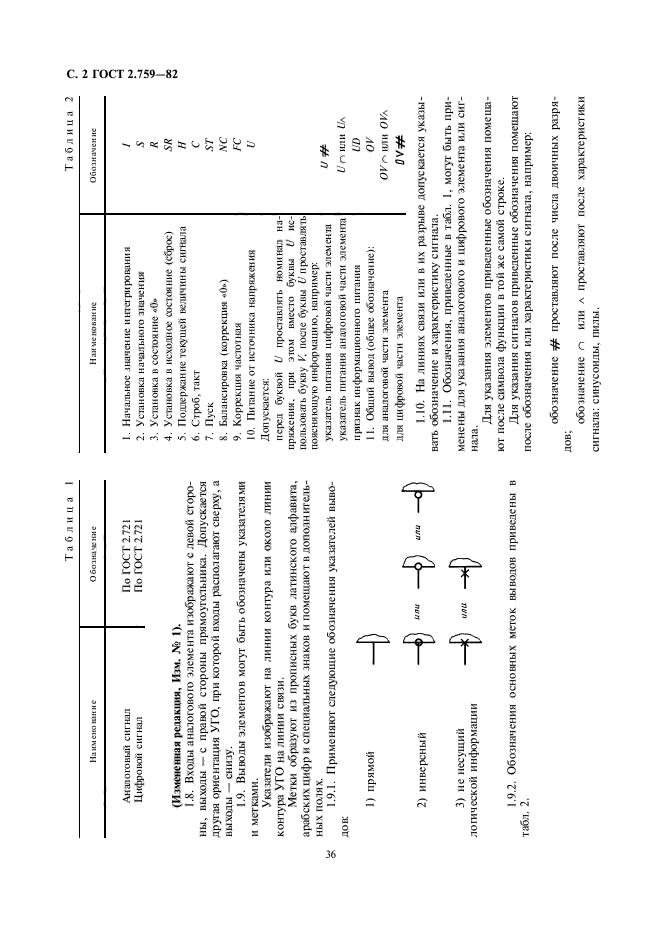

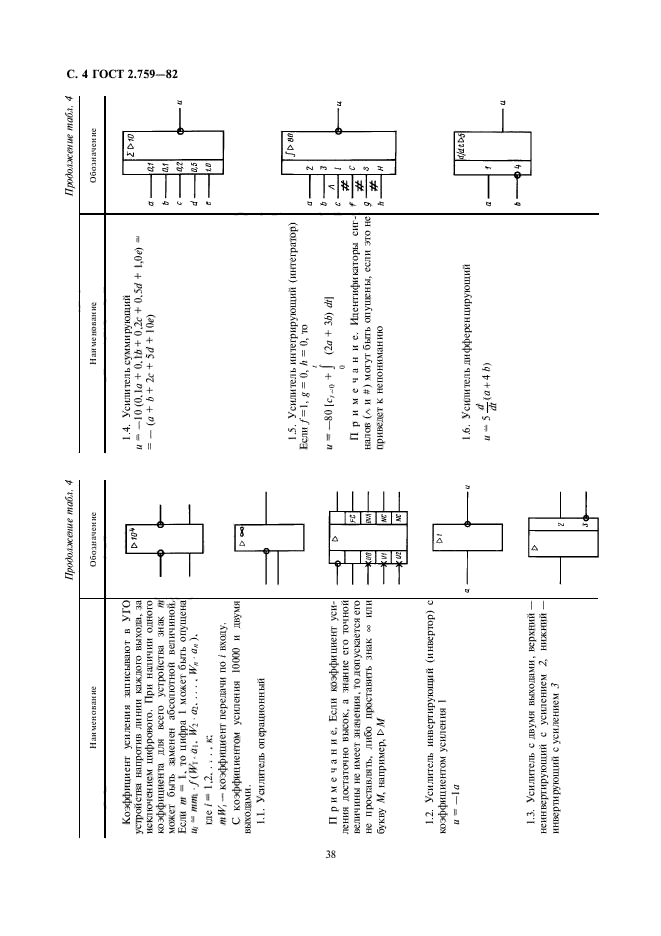

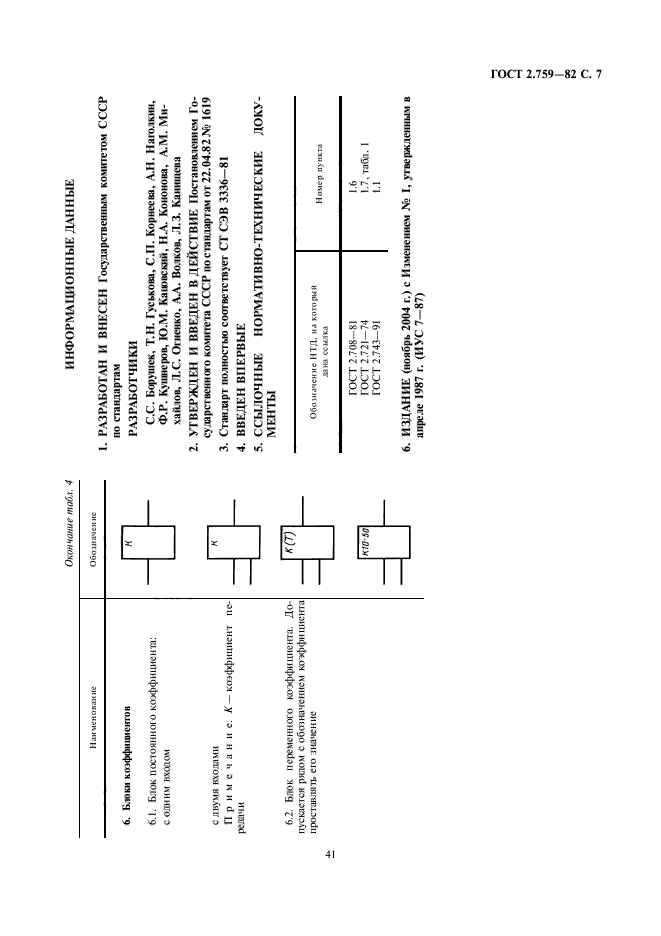

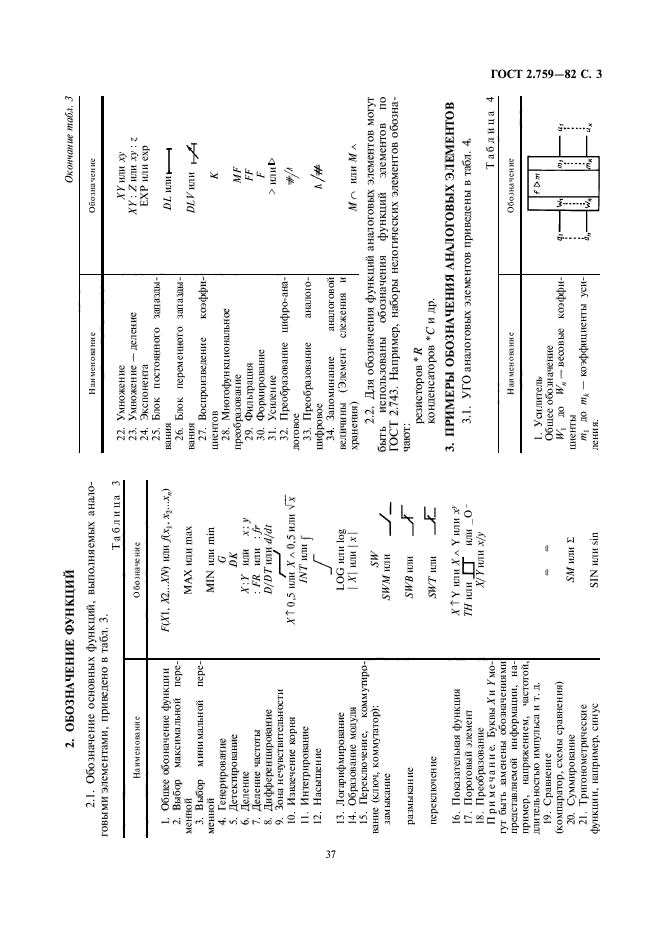

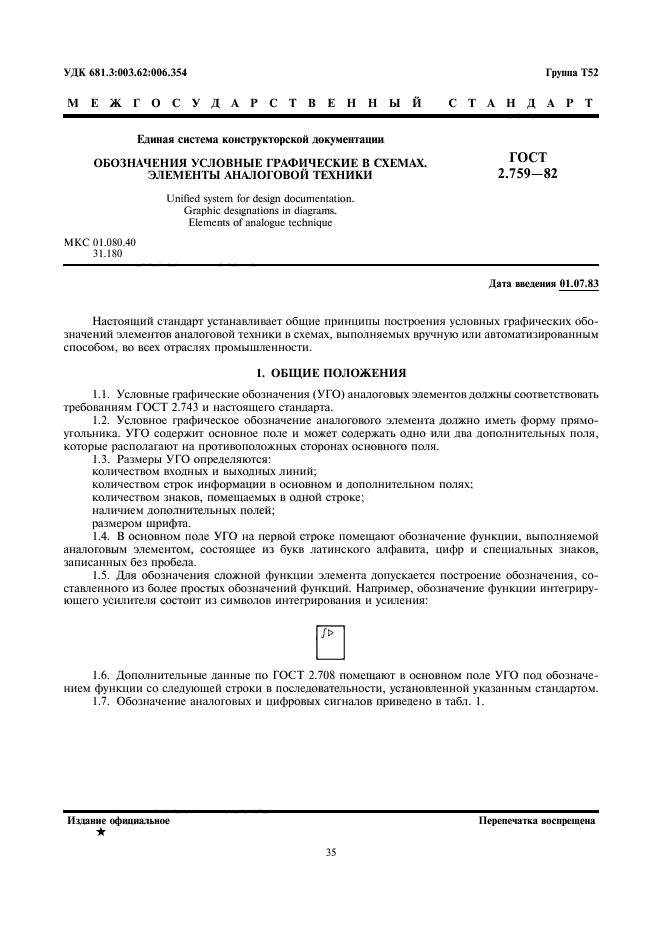

Текст ГОСТ 2.759-82


С поправками и изменениями:
Изменение №1 к ГОСТ 2.759-82 от 01.01.1988 (текст интегрирован в текст или описание стандарта)

Другие ГОСТы

ГОСТ 2.726-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Токосъемники
ГОСТ 2.725-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Устройства коммутирующие
ГОСТ 2.737-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Устройства связи
ГОСТ 2.752-71 Единая система конструкторской документации. Обозначения условные графические в схемах. Устройства телемеханики
ГОСТ 2.744-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Устройства электрозапальные
ГОСТ 2.751-73 Единая система конструкторской документации. Обозначения условные графические в схемах. Электрические связи, провода, кабели и шины
ГОСТ 2.745-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Электронагреватели, устройства и установки электротермические
ГОСТ 2.787-71 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы, приборы и устройства газовой системы хроматографов
ГОСТ 2.743-91 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы цифровой техники
ГОСТ 2.736-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы пьезоэлектрические и магнитострикционные; линии задержки
ГОСТ 2.757-81 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы коммутационного поля коммутационных систем
ГОСТ 2.770-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы кинематики
ГОСТ 2.796-81 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы вакуумных систем
ГОСТ 2.796-95 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы вакуумных систем

Дополнительная информация

Английское название
Введен в действие30.06.1983
Дата издания01.11.2004 переиздание с изм. 1
