ГОСТ 2.737-68

Единая система конструкторской документации. Обозначения условные графические в схемах. Устройства связи

действующий Настоящий стандарт устанавливает условные графические обозначения устройств связи в схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства

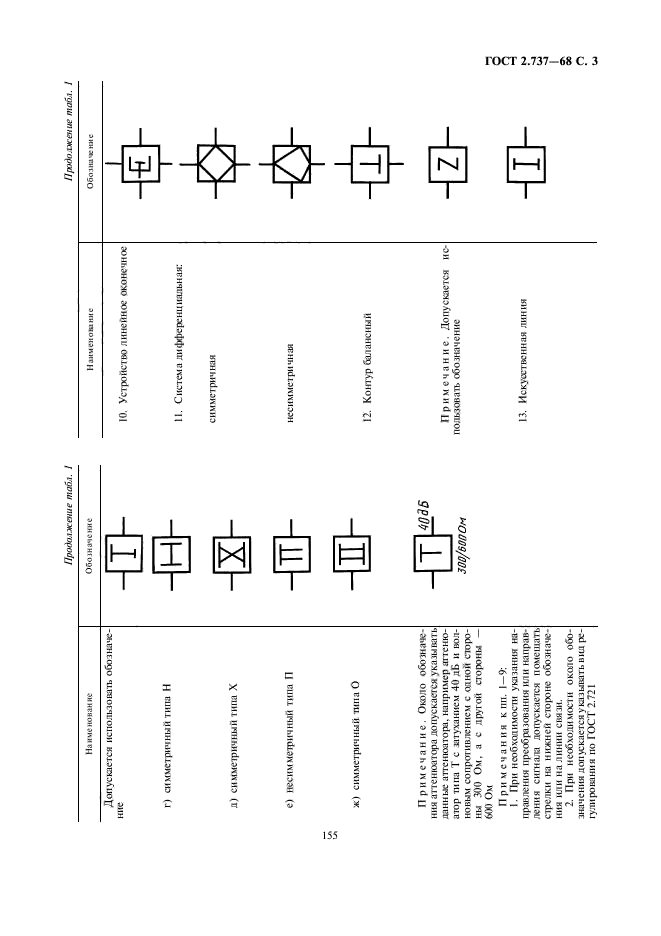

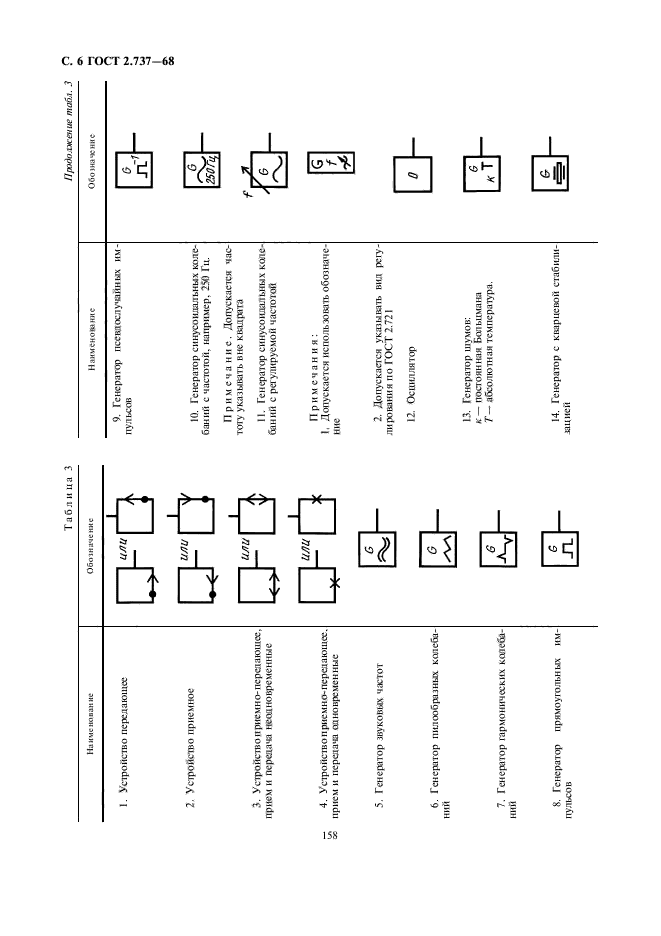

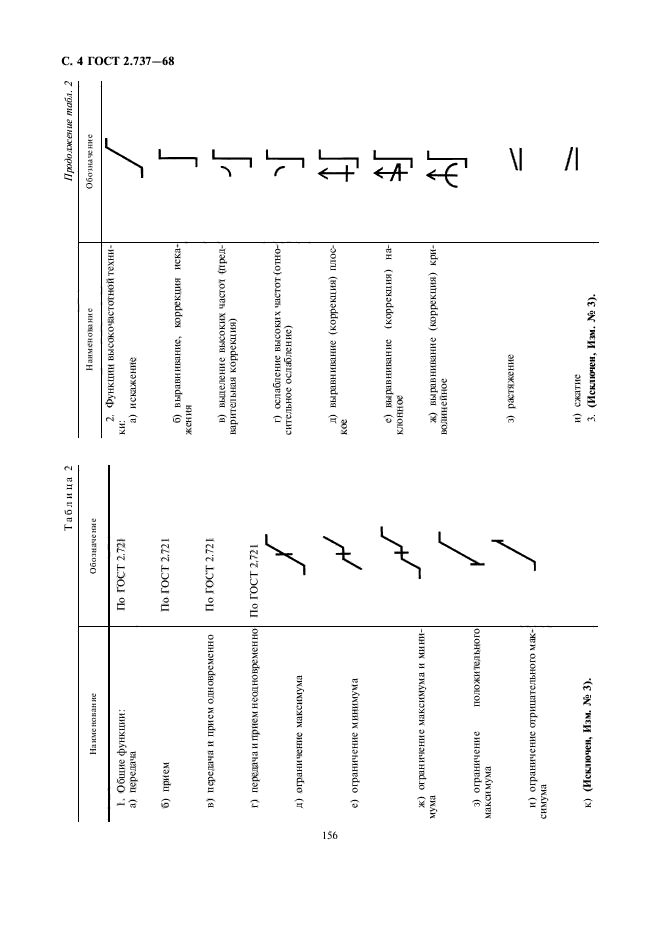

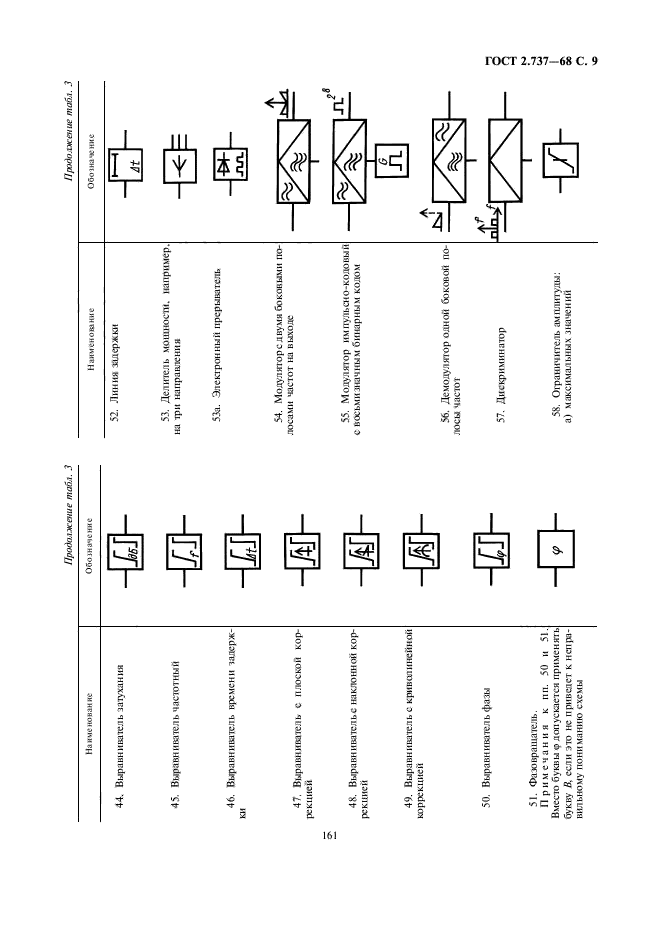

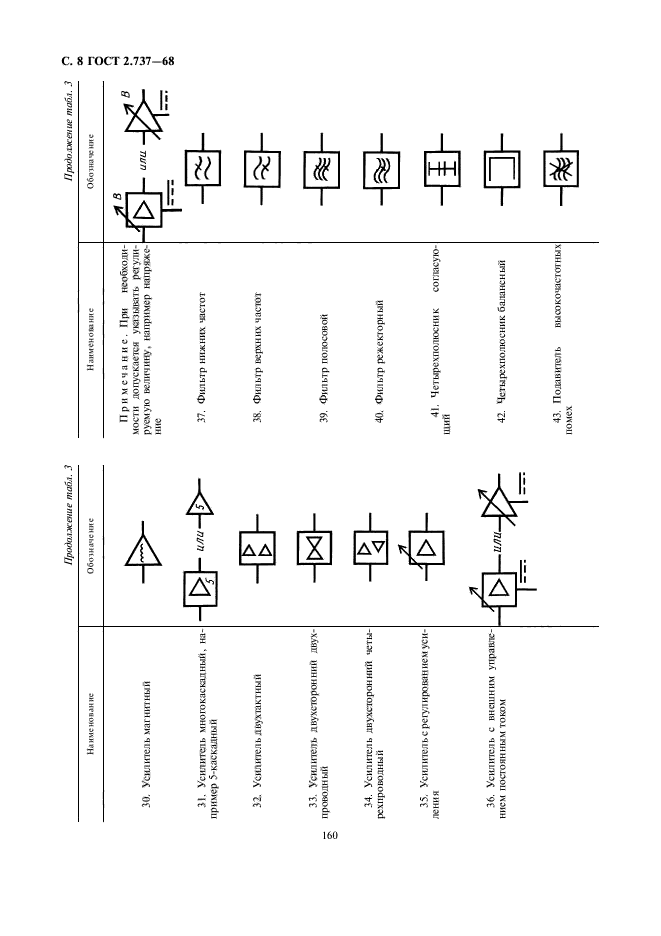

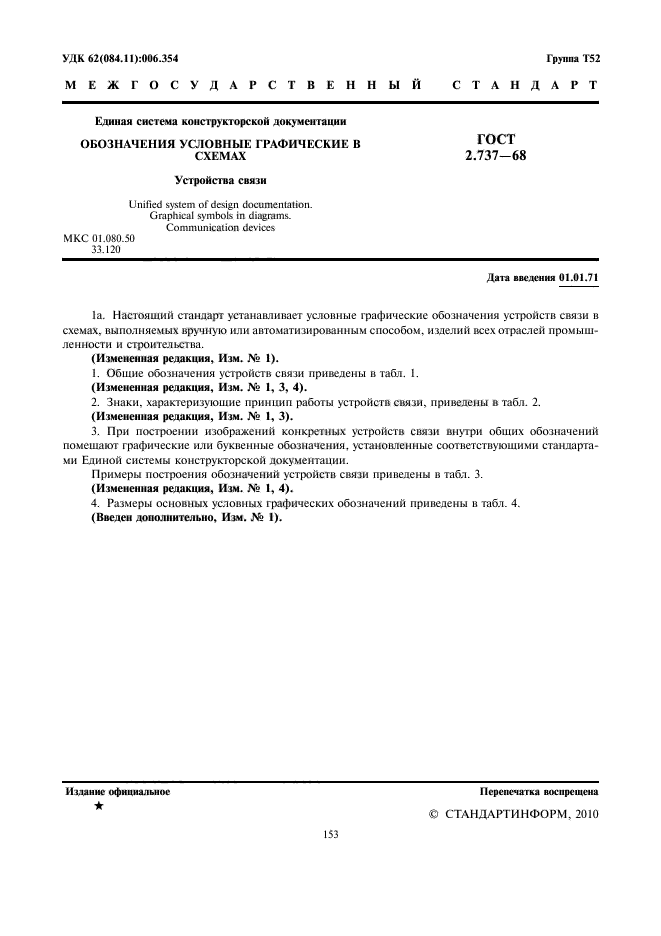

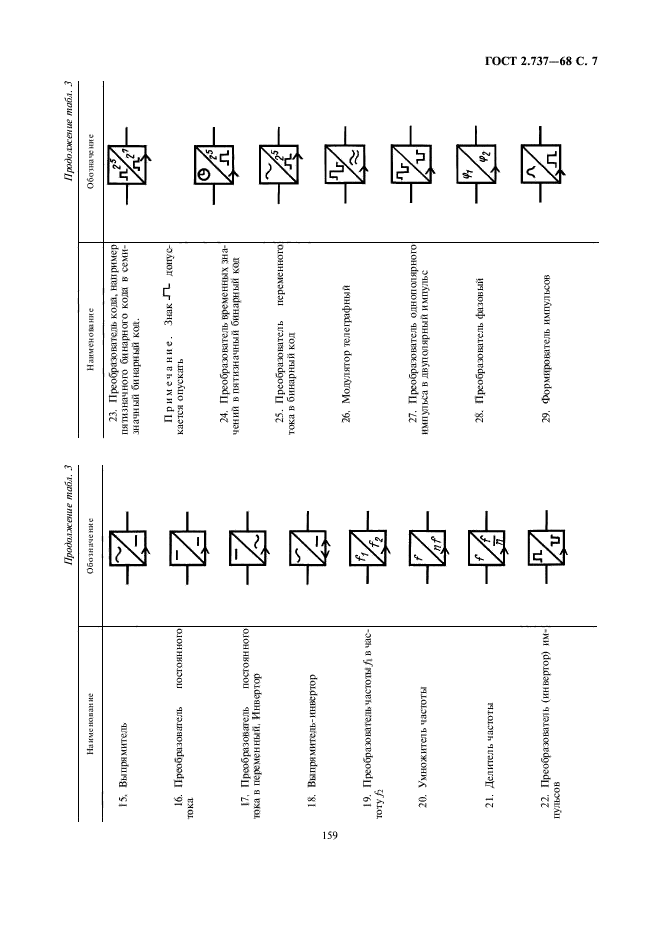

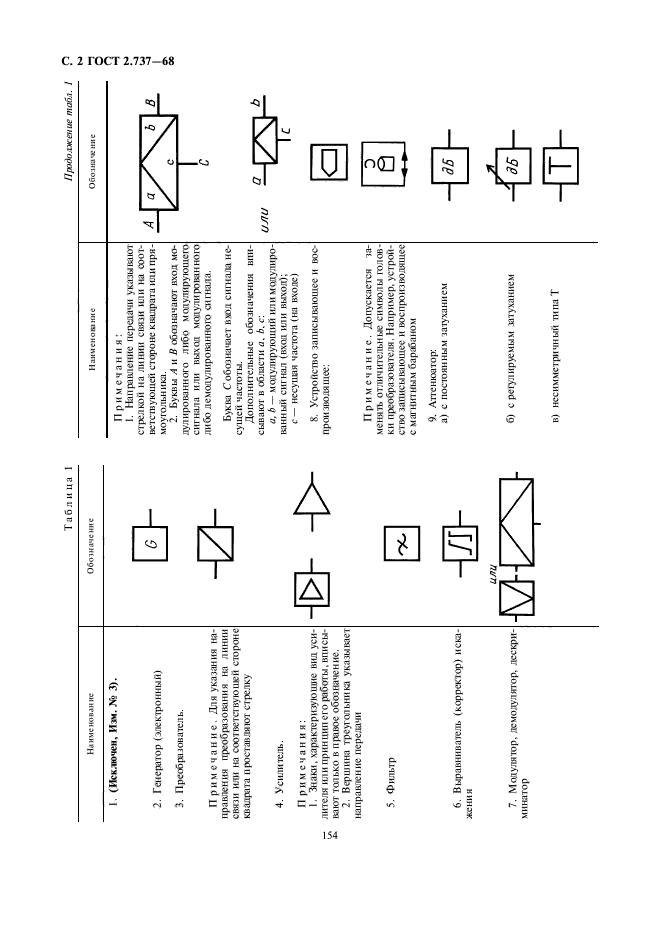

Текст ГОСТ 2.737-68


С поправками и изменениями:
Изменение №1 к ГОСТ 2.737-68 от 01.01.1983 (текст интегрирован в текст или описание стандарта)
Изменение №2 к ГОСТ 2.737-68 от 01.01.1987 (текст интегрирован в текст или описание стандарта)
Изменение №3 к ГОСТ 2.737-68 от 01.01.1988 (текст интегрирован в текст или описание стандарта)
Изменение №4 к ГОСТ 2.737-68 от 01.07.1994 (текст интегрирован в текст или описание стандарта)

Другие ГОСТы

ГОСТ 2.747-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Размеры условных графических обозначений
ГОСТ 2.727-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Разрядники, предохранители
ГОСТ 2.728-74 Единая система конструкторской документации. Обозначения условные графические в схемах. Резисторы, конденсаторы
ГОСТ 2.750-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Род тока и напряжения; виды соединения обмоток; формы импульсов
ГОСТ 2.758-81 Единая система конструкторской документации. Обозначения условные графические в схемах. Сигнальная техника
ГОСТ 2.726-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Токосъемники
ГОСТ 2.725-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Устройства коммутирующие
ГОСТ 2.796-81 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы вакуумных систем
ГОСТ 2.796-95 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы вакуумных систем
ГОСТ 2.759-82 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы аналоговой техники
ГОСТ 2.745-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Электронагреватели, устройства и установки электротермические
ГОСТ 2.751-73 Единая система конструкторской документации. Обозначения условные графические в схемах. Электрические связи, провода, кабели и шины
ГОСТ 2.744-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Устройства электрозапальные
ГОСТ 2.752-71 Единая система конструкторской документации. Обозначения условные графические в схемах. Устройства телемеханики

Дополнительная информация

Английское название
Введен в действие01.01.1971
Взамен в частиГОСТ 7624-62 в части разд. 20 (пп. 20.14, 20.15)
Дата издания18.05.2010 переиздание с изм. 1
